gardenas 8101EXT User manual

26MM 601X198 CM QBV1 (ART 8101EXT)
GEDETAILLEERDE ONDERDELENLIJST
-
LISTE D’INVENTAIRE DETAILLEE
Downloaduwmontageinstructiesopwww.gardenas.be
Téléchargezvosinstructionsdemontagesurwww.gardenas.be
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

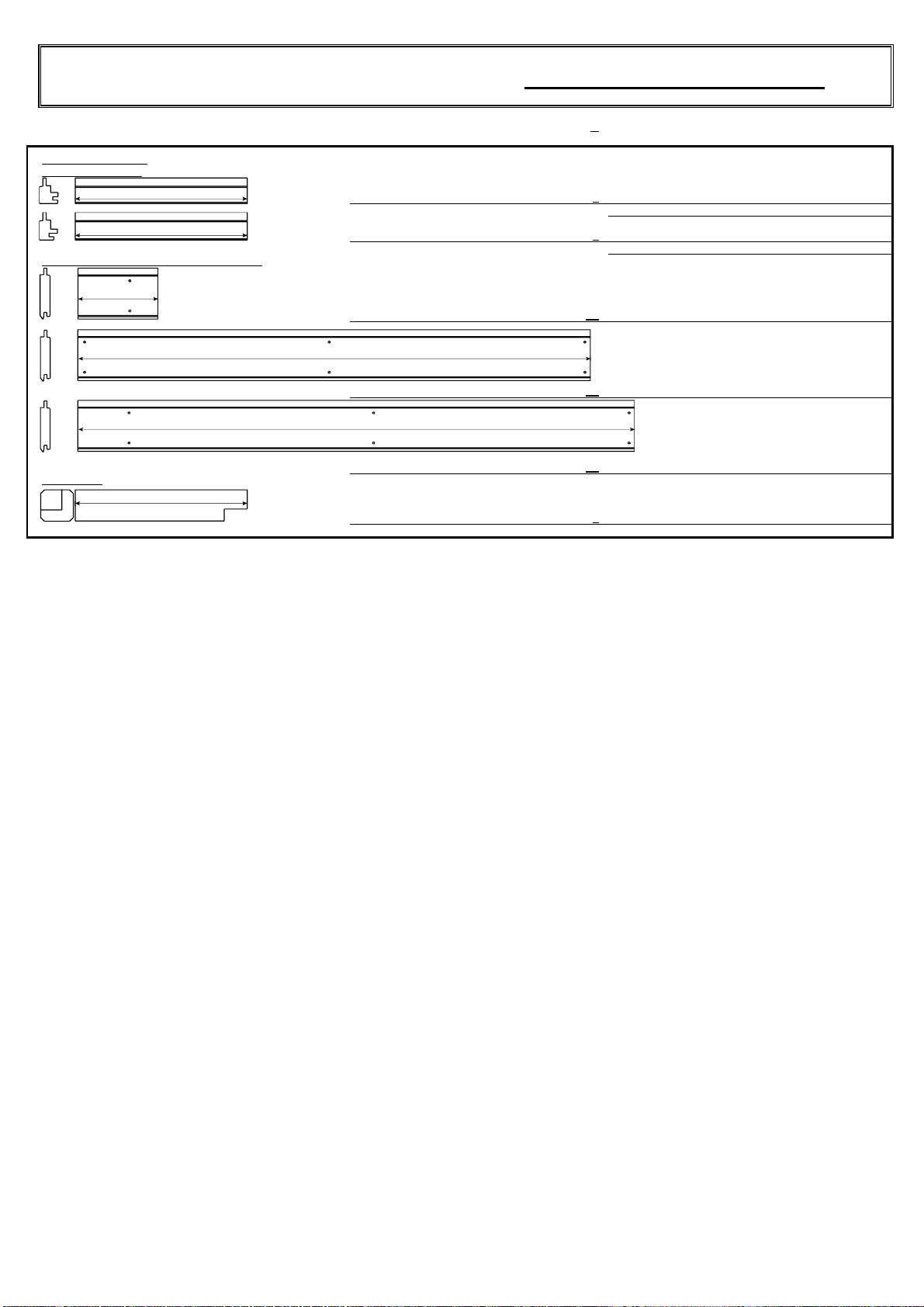

Onderdelenlijst
Liste d'inventaire
Artikel nr #
Nr Article A B C HxB
Kader - Cadre
Basis - Base
QBV/AA/2925 2925 622 2274 45x56 1voorwand - paroi avant
QBV/CA/2925 2925 962 1924 45x56 1achterwand - paroi arrière
QBV/BA/1841 1841 901 (-) 45x56 2zijwand - paroi latéral
Bovenkant - Partie supérieure
QBV/AB/2925 2925 622 2274 38x38 1voorwand - paroi avant
QBV/CB/2925 2925 962 1924 38x38 1achterwand - paroi arrière
QBV/BB/1841 1841 901 (-) 38x38 2zijwand - paroi latéral
Tussenstukken - Parties intermédiaires
QBV/AC1/0584 584 (-) (-) 38x38 1voorwand linker deel - façade partie gauche
QBV/AC2/1614 1614 (-) (-) 38x38 1voorwand boven deur - façade au-dessus la porte
QBV/AC3/0575 575 (-) (-) 38x38 1voorwand rechter deel - façade partie droite
QBV/BC/0863 863 (-) (-) 38x38 4zijwand - paroi latéral
QBV/CC/0924 924 (-) (-) 38x38 3achterwand - paroi arrière
Verticaal
QBV/V/1987 1987 (-) (-) 38x38 14 verticaal
Positioneringslatten - Lattes de positionnement
HB/1134/+ 1134 (-) (-) 29x3 22 9 gaten - trous
HB/1134 1134 (-) (-) 29x3 10 zonder gaten - sans trous
Raam - Fenêtre
Glaslatten - Lattes de verre
QBV/GL/333 333 (-) (-) 57x15 2verticaal
QBV/GL/829 829 (-) (-) 57x15 4horizontaal
Glas - Verre
HG/794/358 794 358 42
Deur - Porte
QBV/DD/784/L 1911 784 (-) 28x95 1deurvleugel met slot (links) - battant pour serrure (gauche)
QBV/DD/784/R 1911 784 (-) 28x95 1deurvleugel (rechts) - battant (droite)
Dak - Toiture
Kader - Cadre
QB/S26/0040 40 (-) (-) 95x26 10 ondersteuning kader - support cadre
QB/S26/1855 1855 (-) (-) 95x26 2zijkant - côté latéral
QB/S26/2863 2863 (-) (-) 95x26 2voor- en achterkant - côté frontal et arrière
Dakbalk - Panne
P1/1864 1864 (-) (-) 95x45 3
OSB dakplaat / Panneau de toit OSB
OSB/2440/590 2440 590 18 5
EPDM
EPDM/3100/2100 3100 2100 (-) 1EPDM folie / bâche EPDM
GM folie 1dakdoorvoer / avaloir
Regenpijp - Descente
AFWB/2000/80 2000 80 (-) 1buis / tuyaux
ALU hoekprofiel - Profilé en ALU
ALU/L/2125 2125 (-) (-) 2zijkant - côté latéral
ALU/L/3020 3020 (-) (-) 2voor- en achterkant - côté frontal et arrière
B/8000FR3020S 1beslag / quincaillerie (8101)
Typ
FR 298x198 cm DD S
Afmeting / Dimension
8000FR3020S
A
B
C
B
A
A
B
C
B
A
A
A
A
A
A
B
A
B A
A
A
BA
A
A
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Onderdelenlijst
Liste d'inventaire
Artikel nr #
Nr Article A B C HxB
Kader - Cadre
Basis - Base
QBV/CAE/3024 3024 995 1990 45x56 1achterwand - paroi arrière
Bovenkant - Partie supérieure
QBV/CBE/3024 3024 995 1990 38x38 1achterwand - paroi arrière
Tussenstukken - Parties intermédiaires
QBV/CCE/0957 957 (-) (-) 38x38 3achterwand - paroi arrière
Verticaal
QBV/V/1987 1987 (-) (-) 38x38 4verticaal
Positioneringslatten - Lattes de positionnement
HB/1134/+ 1134 (-) (-) 29x3 17 9 gaten - trous
HB/1134 1134 (-) (-) 29x3 13 zonder gaten - sans trous
Onderste ligger - Traverse du dessous
P1R/1872 1872 (-) (-) 95x45 1Zijkant - Côté latéral
P1R/3062 3062 (-) (-) 95x45 1Voorkant - Façade
Bovenste ligger - Traverse du dessus
P1/1872 1872 (-) (-) 95x45 1Zijkant - Côté latéral
P1/3062 3062 (-) (-) 95x45 1Voorkant - Façade
Kader - Cadre
QB/S26/1855 1855 (-) (-) 95x26 1zijkant - côté latéral
QB/S26/2863 2863 (-) (-) 95x26 1achterkant - côté arrière
Dakbalk - Panne
P1/1844 1844 (-) (-) 95x45 3
OSB dakplaat / Panneau de toit OSB
OSB/2440/590 2440 590 18 5
EPDM
EPDM/3100/2100 3100 2100 (-) 1EPDM folie / bâche EPDM
ALU hoekprofiel - Profilé en ALU
ALU/L/3020 3020 (-) (-) 2voor- en achterkant - côté frontal et arrière
B/8000FRAB3020 1beslag / quincaillerie (8130AB3020)
Typ
8000FRAB3020
FRAB 302x198 cm
Afmeting / Dimension
A
B
C
A
B
C
A
A
A
A
B
A
A
A
A
A
A
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

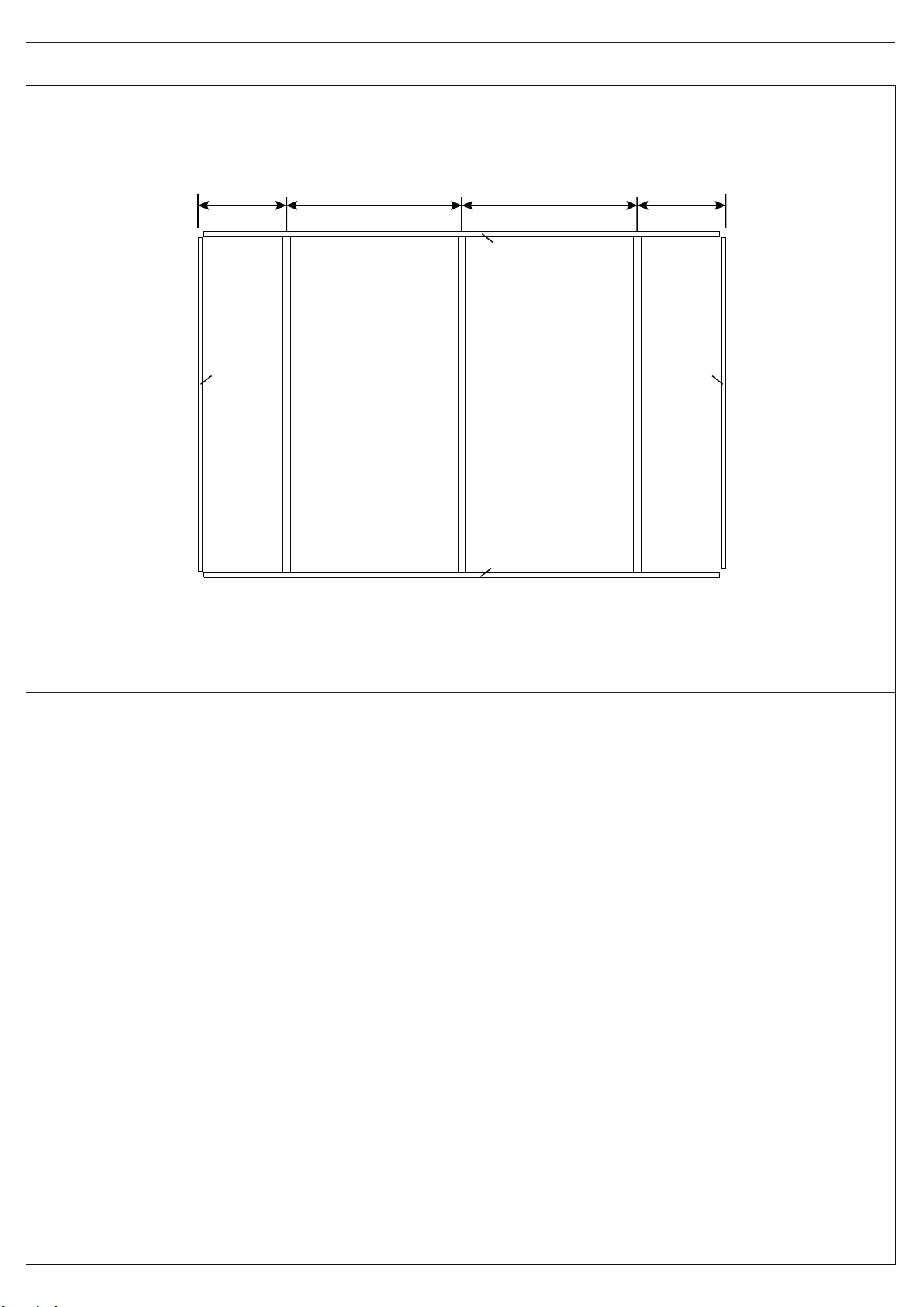

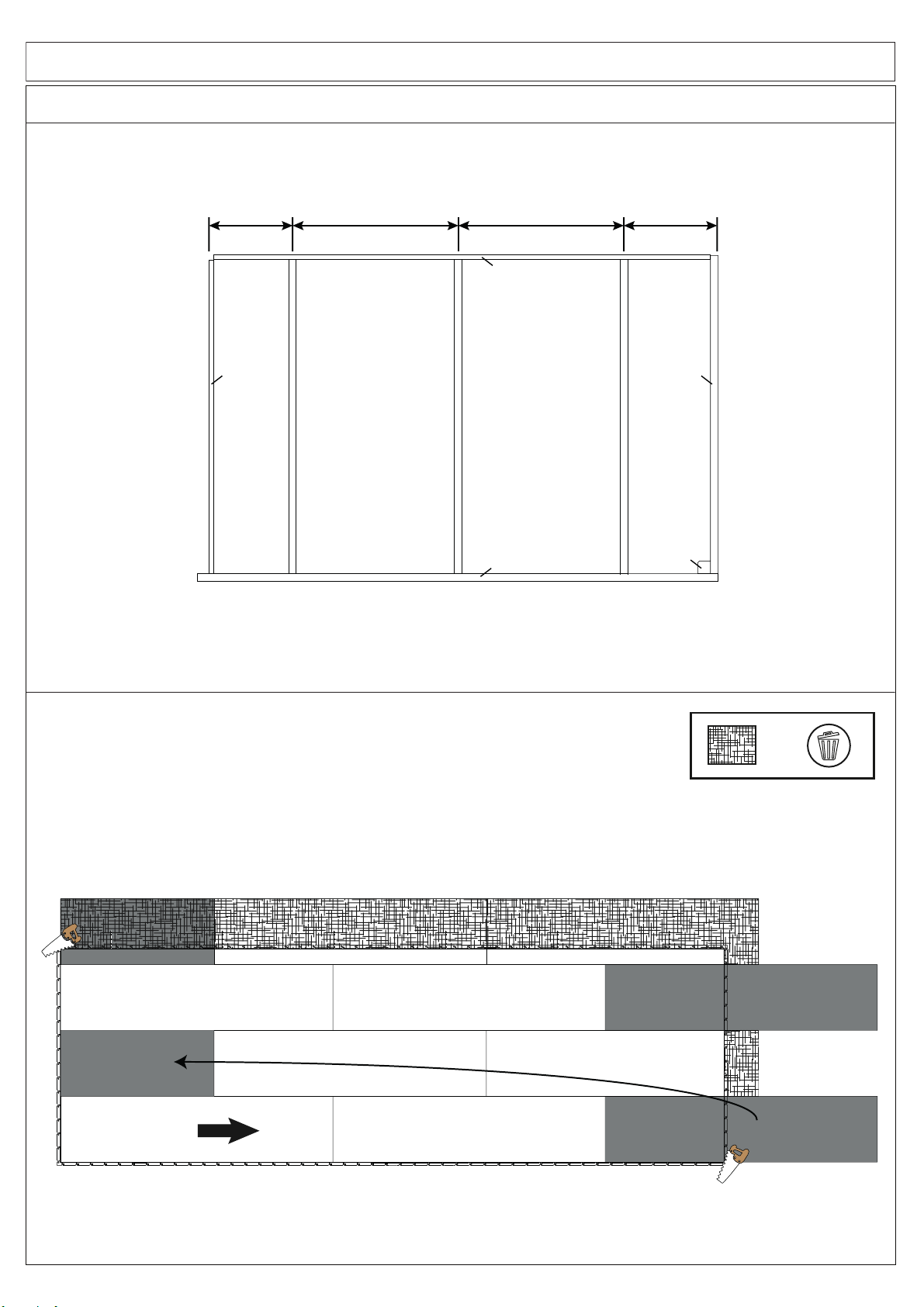

RUGZIJDE - PAROI ARRIERE
VOORZIJDE - FACADE
26MM 298X198 CM QBV1 (ART 8101) FRAME
ZIJWAND - PAROI LATERALEZIJWAND RAAM - PAROI LATERALE FENETRE
HG/794/358HG/794/358
GL/829GL/829
V/1987 V/1987 V/1987
S26/0040 S26/1855
BC/0863BC/0863
BB/1841
BA/1841
V/1987 V/1987 V/1987
S26/0040 S26/1855
BC/0863BC/0863
BA/1841
BB/1841
S26/0040 S26/2863
V/1987 V/1987
DD/784/RDD/784/L
V/1987 V/1987
AC1/0584
AC2/1614
AC3/0575
AB/2925
AA/2925
V/1987 V/1987 V/1987 V/1987
S26/2863 S26/0040
CC/0924CC/0924CC/0924
CB/2925
CA/2925
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

RUGZIJDE - PAROI ARRIERE
VOORZIJDE - FACADE
26MM 302X198 CM QBV1AB (ART 8130AB3020) FRAME
ZIJWAND - PAROI LATERALE
P1R/3062
P1/3062
S120/120/2195R
V/1987 V/1987 V/1987 V/1987
S26/2863
CCE/0957
CCE/0957CCE/0957
CBE/3024
CAE/3024
S120/120/2195R
P1R/1872
P1/1872
KANT BERGING
CÔTÉ ABRI
KANT BERGING
CÔTÉ ABRI
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Onderdelenlijst
Liste d'inventaire
Artikel nr #
Nr Article A B C HxB
Bekleding - Bardage
Hoekprofiel - Cornière
QBV/HP/2200 2200 (-) (-) 60x41 4
Plank tand & groef - Planche rainure & languette
QBV1/TG/0265/1 265 (-) (-)
142x26
26 boven deur en raam - au-dessus porte et fenêtre
QBV1/TG/1567/2 1567 (-) (-)
142x26
13 onder raam - en-dessous fenêtre
QBV1/TG/2200/3 2200 (-) (-)
142x26
50
QBV1/TG/1911/3 1911 (-) (-)
142x26
10 deur - porte
QBV1/T/1932/39/3 1932 (-) (-) 39x26 1rechts van deur - à droite de la porte
QBV1/G/1911/97/3 1911 (-) (-) 97x26 1rechter kant van rechter deur - côté droite de la porte droite
QBV1/T/1911/54/3 1911 (-) (-) 54x26 1linker kant van rechter deur - côté gauche de la porte droite
QBV1/G/1911/82/3 1911 (-) (-) 82x26 1rechter kant van linker deur - côté droite de la porte droite
QBV1/T/1911/106/3 1911 (-) (-)
106x26
1linker kant van linker deur - côté gauche de la porte gauche
QBV1/G/1932/30/3 1932 (-) (-) 30x26 1links van deur - à gauche de la porte
Raam - Fenêtre
QBV/VR2K 1654 (-) (-)
365x26
12delig raam kort - fenêtre double courte
Deurlijst - Chambranle
S15/46/1947 1947 (-) (-) 15x46 2doorgang verticaal
S15/75/1587 1587 (-) (-) 15x75 1doorgang horizontaal
S15/15/1931 1931 (-) (-) 15x15 2slaglat verticaal
S15/15/1554 1554 (-) (-) 15x15 1slaglat horizontaal
Typ
8101
26 QBV1 298x198 cm
Afmeting / Dimension
A
A
A
A
A
A
A
A
A
A
A
A
A
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Onderdelenlijst
Liste d'inventaire
Artikel nr #
Nr Article A B C HxB
Bekleding - Bardage
Hoekprofiel - Cornière
QBV/HPE/1932 1932 (-) (-) 60x45 1hoekprofiel voor montage van de extensie LINKS
profilé de coin pour un montage de l'extension à GAUCHE
QBV/HPL/1932 1932 (-) (-) 73x41 1hoekprofiel voor montage van de extensie RECHTS
profilé de coin pour un montage de l'extension à DROIT
Plank tand & groef - Planche rainure & languette
QBV1/TG/0265/1 265 (-) (-)
142x26
39 tegen liggers - contre les traverses
QBV1/TG/2045/3a 2045 (-) (-)
142x26
24 onder extensie - sous l'extension
QBV1/TG/2200/3 2200 (-) (-)
142x26
24 achterwand - paroi arrière
Paal - poteau
S120/120/2195R 2195 190 (-)
120x120
1
Typ
8130AB3020
26 QBV1AB 302x198 cm
Afmeting / Dimension
A
A
A
A
A
A
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

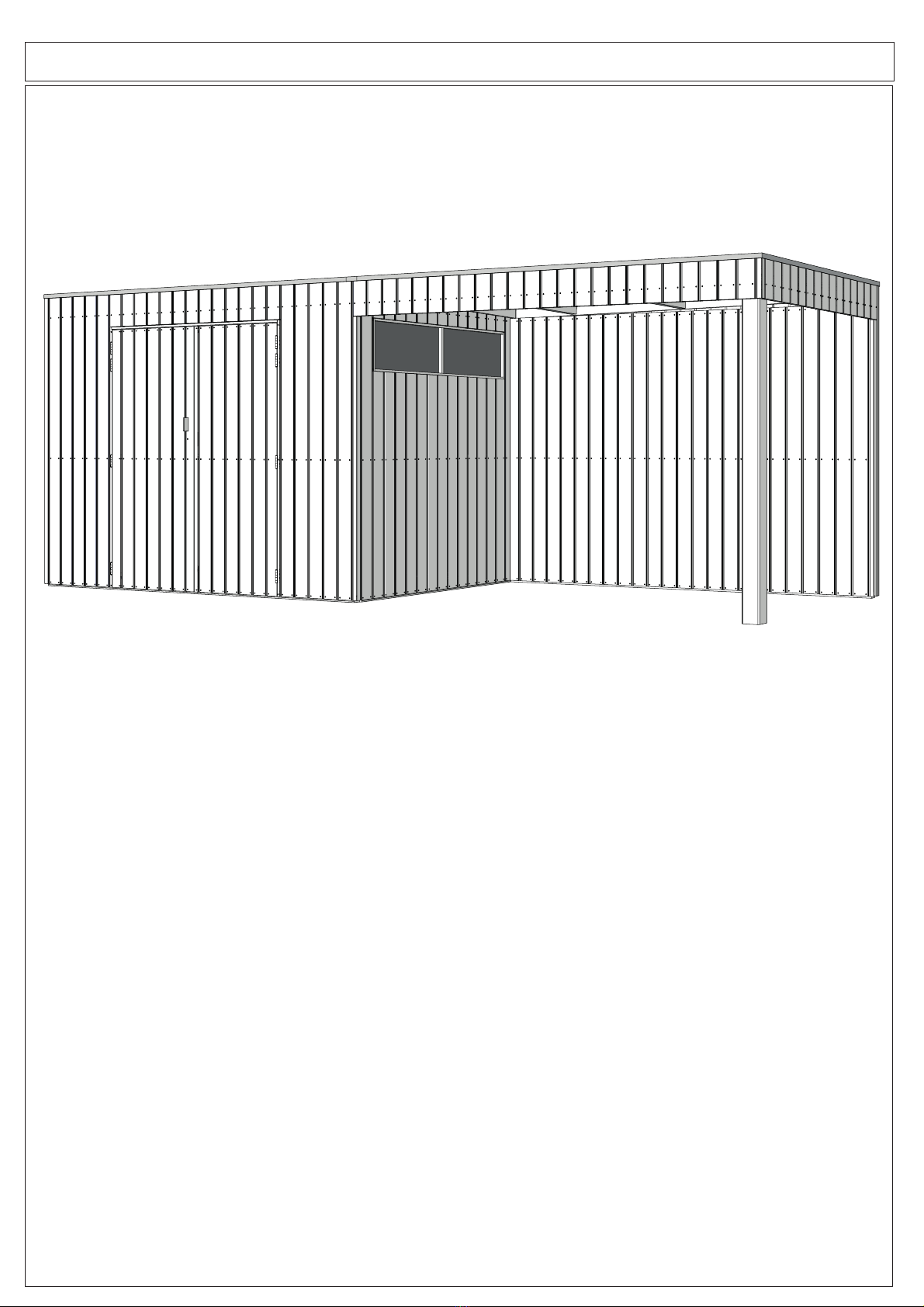

VOORZIJDE - FACADE
RUGZIJDE - PAROI ARRIERE
26MM 298X198 CM QBV1 (ART 8101) BARDAGE
ZIJWAND - PAROI LATERALEZIJWAND RAAM - PAROI LATERALE FENETRE
ALU/L
HP/2200/3
TG/0265/1TG/0265/1
G/1932/30/3 T/1911/54/3 T/1932/39/3
HP/2200/3
TG/2200/3 TG/2200/3 TG/2200/3 TG/2200/3 G/1911/97/3 G/1911/82/3 G/1911/106/3 TG/1911 TG/1911 TG/1911 TG/1911
ALU/L
HP/2200/3
TG/0265/1TG/0265/1
HP/2200/3
TG/2200/3
TG/1567/2
TG/1567/2
TG/2200/3
ALU/L
HP/2200/3 HP/2200/3
TG/2200/3 TG/2200/3
QBV/VR2K
ALU/L
HP/2200/3 HP/2200/3
TG/2200/3 TG/2200/3
© Copyright, 2019, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2019/1

MONTAGE EXT RECHTS - A DROITE
VOORZIJDE - FACADE
ACHTERWAND ONDER EXT- PAROI ARRIERE SOUS EXT
26MM 302X198 CM QBV1AB (ART 8130AB3020) BARDAGE
ACHTERWAND - PAROI ARRIEREZIJWAND - PAROI LATERALE
ALU/L
S120/120/2195R
TG/0265/1
HP/2200
ALU/L TG/0265/1TG/0265/1
HP/2200 HPL/1932
TG/2200/3
ALU/L
HP/2200
TG/2200/3
HPL/1932
TG/2045/3 TG/2045/3 TG/2045/3
TG/0265/1
HP/2200
HP/2200/3
S26/2863
HP/2200
TG/2200/3TG/2200/3
S120/120/2195R
© Copyright, 2019, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2019/1
KANT BERGING
CÔTÉ ABRI
KANT BERGING
CÔTÉ ABRI
KANT BERGING
CÔTÉ ABRI

MONTAGE EXT LINKS - A GAUCHE
VOORZIJDE - FACADE
ACHTERWAND ONDER EXT- PAROI ARRIERE SOUS EXT
26MM 302X198 CM QBV1AB (ART 8130AB3020) BARDAGE
ACHTERWAND - PAROI ARRIEREZIJWAND - PAROI LATERALE
ALU/L
S120/120/2195R
TG/0265/1
HP/2200
ALU/L TG/0265/1TG/0265/1
HP/2200
TG/2200/3
ALU/L
TG/2200/3
TG/2045/3 TG/2045/3 TG/2045/3
TG/0265/1
HP/2200
HP/2200/3
HPE/1932
S26/2863
TG/2200/3TG/2200/3
HP/2200
HPE/1932
HP/2200
S120/120/2195R
© Copyright, 2019, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2019/1

26MM 298X198 CM QBV1 (ART 8101)
FRAME
DAK - TOITURE
P1/1864P1/1864 P1/1864
974974491 491
S26/2863
S26/1855 S26/1855
S26/2863
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

26MM 302X198 CM QBV1AB (ART 8130AB3020)
OSB
FRAME
DAK - TOITURE
P1/1844P1/1844 P1/1844
916940558 581
S26/2863
S26/1855 P1/1872
P1/3062
S120/120/2195R
START
=
KANT BERGING
CÔTÉ ABRI
KANT BERGING
CÔTÉ ABRI
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Beslag - Quincaillerie 8000FR3020S (8101)
Hoekversteviging - Renfort d'angle (set 10) 2
Balkdrager L/R - Support de poutre G/D 3 + 3
Insteekslot - Serrure 1
Kantschuif bocht - Pêne 2
Alu handgreep - Poignée alu 1
Scharnier zwaar - Charnière lourd (88x67) 8
Nagels - Clous
30mm 21
Schroeven - Vis
Zelftappende schroef - Vis auto-perceuse 24
25mm 197
35mm 129
40mm 18
50mm 492
70mm 48
Goten - Gouttières
Bocht - Coude 90° 1
Bevestigingsbeugel - Fixation 2
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Beslag - Quincaillerie 8000FRAB3020 (8130AB3020)
Hoekversteviging - Renfort d'angle (set 2) 3
Balkdrager L/R - Support de poutre G/D 3 + 3
Hoekijzer - Fer L (30x30x30) 4
Schroeven - Vis
Zelftappende schroef - Vis auto-perceuse 14
25mm 150
35mm 65
40mm 9
50mm 366
70mm 13
90mm 8
100mm 10
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

1554 x 1901 mm
1590 x 333 mm
1983 mm
2983 mm
2218 mm
6010 mm 3027 mm
±5,68 m²
±5,25 m²
OPGELET : Behandel ELKonderdeel grondig aan alle zijden met
een degelijk product dat beschermt tegen zon, weer en wind en
tegen insecten en schimmels, VOOR de montage.
ATTENTION : Traitez à fond CHAQUE élément avec un produit
protègeant contre les intempéries, les insectes et les moisissures
intérieur et extérieur, AVANT le montage .
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

ACHTERWAND - PAROI ARRIERE

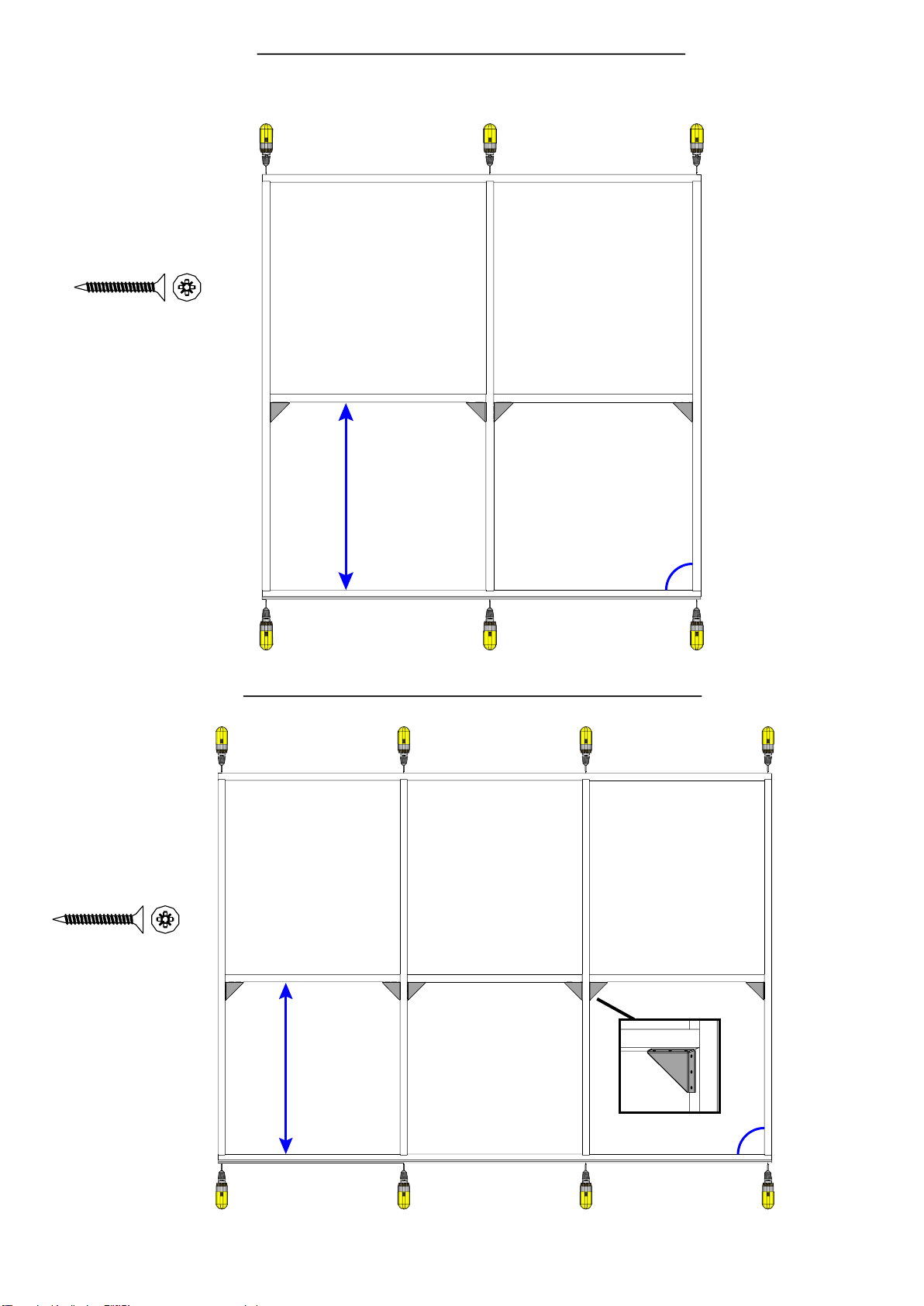

Samenstellen van de kaders - Assemblage des cadres.
FACADE
Buitenkant - Côté extérieur
70 mm
AA
906mm
1902mm
1.
AB
AC1
AC2
AC3
V V V V
90°
Ø5
Ø5
70 mm
906mm
2. CB
CC
CA
CC
V V V
V
CC
90°

ZIJWANDEN - PAROIS LATERALES
3.
70 mm
906mm
BC
V V
BC
BA
BB
V
90°
WAND AANBOUW - PAROI ANNEXE
70 mm
906mm
4.
CBE
CCE
CAE
CCE
V V V
V
CCE
Wand 3m
Paroi 3m
OPTIE
-
OPTION
90°
