gardenas 8103 User manual

26MM 399X324 CM QBV1 (ART 8103)
Downloaduwmontageinstructiesopwww.gardenas.be
Téléchargezvosinstructionsdemontagesurwww.gardenas.be
GEDETAILLEERDE ONDERDELENLIJST
-
LISTE D’INVENTAIRE DETAILLEE
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

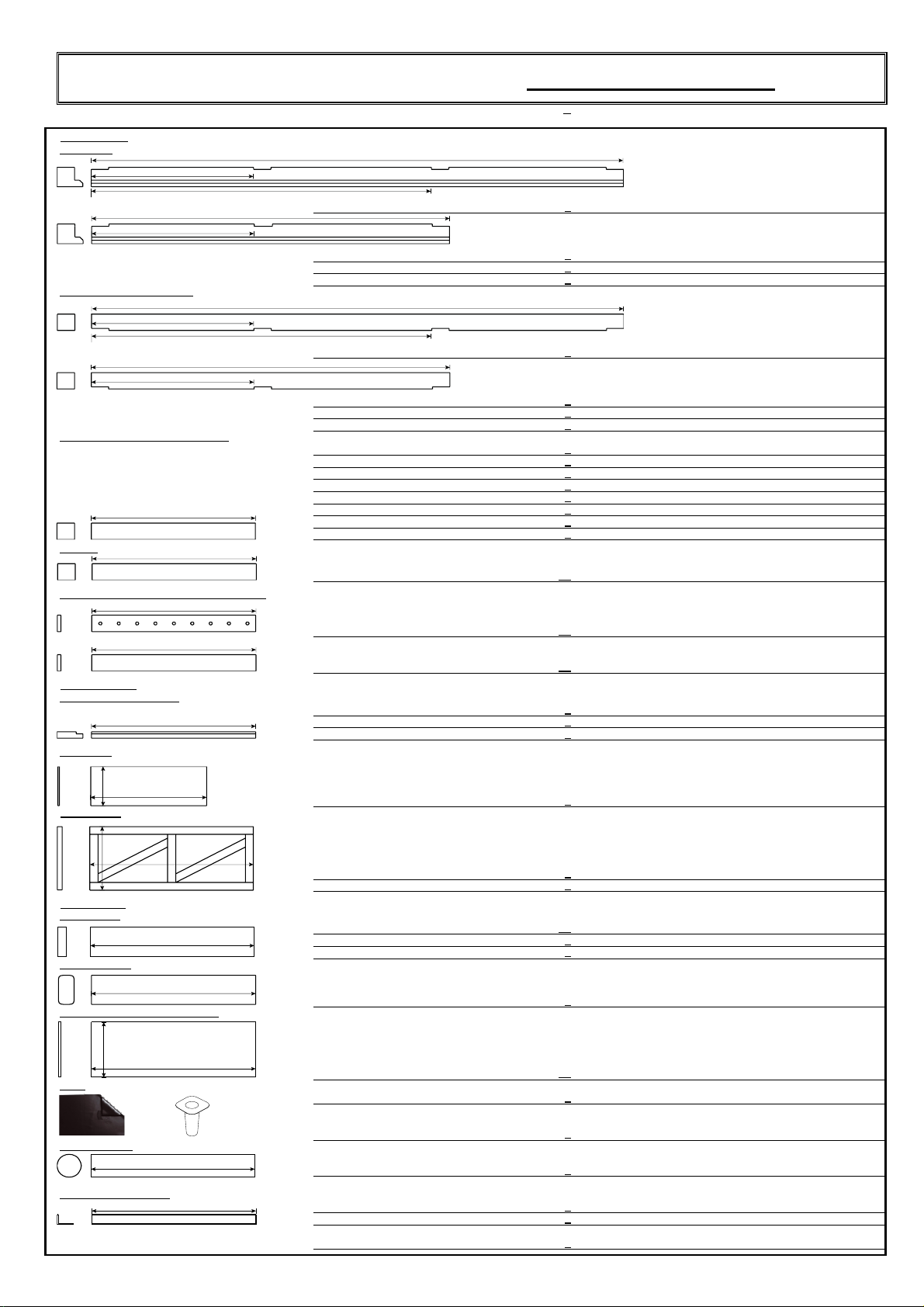

Onderdelenlijst
Liste d'inventaire
Artikel nr #
Nr Article A B C HxB
Kader - Cadre
Basis - Base
QBV/BA/3101 3101 1099 1972 45x56 2zijwand - paroi latéral
QBV/AA1/1808 1808 118 (-) 45x56 1voorwand linker deel - paroi avant partie gauche
QBV/AA2/2125 2125 1084 (-) 45x56 1voorwand rechter deel - paroi avant partie droite
QBV/CA/1966 1966 964 (-) 45x56 2achterwand - paroi arrière
Bovenkant - Partie supérieure
QBV/BB/3101 3101 1099 1972 38x38 2zijwand - paroi latéral
QBV/AB1/1808 1808 118 (-) 38x38 1voorwand linker deel - paroi avant partie gauche
QBV/AB2/2125 2125 1084 (-) 38x38 1voorwand rechter deel - paroi avant partie droite
QBV/CB/1966 1966 964 (-) 38x38 2achterwand - paroi arrière
Tussenstukken - Parties intermédiaires
QBV/AC1/0080 80 (-) (-) 38x38 1voorwand linker deel - façade partie gauche
QBV/AC2/1614 1614 (-) (-) 38x38 1voorwand boven deur - façade au-dessus la porte
QBV/AC3/1047 1047 (-) (-) 38x38 1voorwand rechter deel 1 - façade partie droite 1
QBV/AC4/0964 964 (-) (-) 38x38 1voorwand rechter deel 2 - façade partie droite 2
QBV/BC1/1061 1061 (-) (-) 38x38 2zijwand linker deel - paroi latéral partie gauche
QBV/BC2/0835 835 (-) (-) 38x38 2zijwand midden deel - paroi latéral partie centrale
QBV/BC3/1053 1053 (-) (-) 38x38 2zijwand rechter deel - paroi latéral partie droite
QBV/CC/0926 926 (-) (-) 38x38 4achterwand - paroi arrière
Verticaal
QBV/V/1987 1987 (-) (-) 38x38 20 verticaal
Positioneringslatten - Lattes de positionnement
HB/1134/+ 1134 (-) (-) 29x3 30 9 gaten - trous
HB/1134 1134 (-) (-) 29x3 14 zonder gaten - sans trous
Raam - Fenêtre
Glaslatten - Lattes de verre
QBV/GL/333 333 (-) (-) 57x15 4verticaal
QBV/GL/835 835 (-) (-) 57x15 2horizontaal
QBV/GL/892 892 (-) (-) 57x15 8horizontaal
Glas - Verre
HG/860/358 860 358 45
Deur - Porte
QBV/DD/784/L 1911 784 (-) 28x95 1deurvleugel met slot (links) - battant pour serrure (gauche)
QBV/DD/784/R 1911 784 (-) 28x95 1deurvleugel (rechts) - battant (droite)
Dak - Toiture
Kader - Cadre
QB/S26/0040 40 (-) (-) 95x26 14 ondersteuning kader - support cadre
QB/S26/3115 3115 (-) (-) 95x26 2zijkant - côté latéral
QB/S26/1936 1936 (-) (-) 95x26 4voor- en achterkant - côté frontal et arrière
Dakbalk - Panne
P1/3124 3124 (-) (-) 95x45 5
OSB dakplaat / Panneau de toit OSB
OSB/2440/590 2440 590 18 10
EPDM
EPDM/3300/4100 3300 4100 (-) 1EPDM folie / bâche EPDM
GM folie 1dakdoorvoer / avaloir
Regenpijp - Descente
AFWB/2000/80 2000 80 (-) 1buis / tuyaux
ALU hoekprofiel - Profilé en ALU
ALU/L/3360 3360 (-) (-) 2zijkant - côté latéral
ALU/L/2125 2125 (-) (-) 4voor- en achterkant - côté frontal et arrière
B/8000FR4032A 1beslag / quincaillerie (8103)
Typ
FR 399x324 cm DD A
Afmeting / Dimension
8000FR4032A
A
B
C
B
A
A
B
C
B
A
A
A
A
A
A
B
A
B A
A
A
BA
A
A
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

RUGZIJDE - PAROI ARRIERE
VOORZIJDE - FACADE
26MM 399X324 CM QBV1 (ART 8103) FRAME
ZIJWAND - PAROI LATERALEZIJWAND RAAM - PAROI LATERALE FENETRE
S26/0040 S26/1936
V/1987
V/1987 V/1987
DD/784/L DD/784/R
V/1987
V/1987
HG/860/358HG/860/358 HG/860/358
GL/892GL/892 GL/835
AC1/0080
AC2/1614
AC3/1047
AB1/1808
AA1/1808
V/1987 V/1987 V/1987 V/1987
S26/0040
CC/0926
CB/1966
CA/1966
V/1987 V/1987 V/1987 V/1987
S26/0040 S26/3115
BC3/1053BC2/0835BC1/1061
BB/3101
BA/3101
V/1987 V/1987 V/1987 V/1987
S26/0040 S26/3115
BC3/1053BC2/0835BC1/1061
BA/3101
S26/0040S26/1936
AC4/0964
AB2/2125
AA2/2125
HG/860/358 HG/860/358
GL/892 GL/892
S26/1936 S26/1936
CB/1966
V/1987 V/1987
CA/1966
CC/0926 CC/0926CC/0926
BB/3101
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Onderdelenlijst
Liste d'inventaire
Artikel nr #
Nr Article A B C HxB
Bekleding - Bardage
Hoekprofiel - Cornière
QBV/HP/2200 2200 (-) (-) 60x41 4
Plank tand & groef - Planche rainure & languette
QBV1/TG/0265/1 265 (-) (-)
142x26
48 boven deur en raam - au-dessus porte et fenêtre
QBV1/TG/1567/2 1567 (-) (-)
142x26
35 onder raam - en-dessous fenêtre
QBV1/TG/2200/3 2200 (-) (-)
142x26
64
QBV1/TG/1911/3 1911 (-) (-)
142x26
10 deur - porte
QBV1/T/1932/39/3 1932 (-) (-) 39x26 1rechts van deur - à droite de la porte
QBV1/G/1911/97/3 1911 (-) (-) 97x26 1rechter kant van rechter deur - côté droite de la porte droite
QBV1/T/1911/54/3 1911 (-) (-) 54x26 1linker kant van rechter deur - côté gauche de la porte droite
QBV1/G/1911/82/3 1911 (-) (-) 82x26 1rechter kant van linker deur - côté droite de la porte droite
QBV1/T/1911/106/3 1911 (-) (-)
106x26
1linker kant van linker deur - côté gauche de la porte gauche
QBV1/G/1932/30/3 1932 (-) (-) 30x26 1links van deur - à gauche de la porte
Raam - Fenêtre
QBV/VR2L 1780 (-) (-)
365x26
12 delig raam lang - fenêtre double longue
QBV/VR3 2662 (-) (-)
365x26
13 delig raam - fenêtre triple
Deurlijst - Chambranle
S15/46/1947 1947 (-) (-) 15x46 2doorgang verticaal
S15/75/1587 1587 (-) (-) 15x75 1doorgang horizontaal
S15/15/1931 1931 (-) (-) 15x15 2slaglat verticaal
S15/15/1554 1554 (-) (-) 15x15 1slaglat horizontaal
Typ
8103
26 QBV1 399x324 cm
Afmeting / Dimension
A
A
A
A
A
A
A
A
A
A
A
A
A
A
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

VOORZIJDE - FACADE
RUGZIJDE - PAROI ARRIERE
26MM 399X324 CM QBV1 (ART 8103) BARDAGE
ZIJWAND - PAROI LATERALEZIJWAND RAAM - PAROI LATERALE FENETRE
ALU/L
HP/2200/3
TG/0265/1TG/0265/1
G/1932/30/3 T/1911/54/3 T/1932/39/3
HP/2200/3
TG/2200/3 TG/2200/3 TG/2200/3 TG/2200/3 G/1911/97/3 G/1911/82/3 G/1911/106/3 TG/1911 TG/1911 TG/1911 TG/1911
TG/0265/1TG/0265/1
TG/1567/2 TG/1567/2
QBV/VR2L
ALU/L
HP/2200/3 HP/2200/3
TG/2200/3 TG/2200/3
ALU/L
HP/2200/3
TG/0265/1TG/0265/1
HP/2200/3
TG/2200/3
TG/1567/2
TG/1567/2
TG/2200/3
QBV/VR3
HP/2200/3
HP/2200/3
TG/2200/3 TG/2200/3
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

26MM 399X324 CM QBV1 (ART 8103)
OSB
FRAME
DAK - TOITURE
P1/3124P1/3124P1/3124P1/3124 P1/3124
656657656656657656
S26/1936 S26/1936
S26/1936 S26/1936
S26/3115 S26/3115
=
START
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Beslag - Quincaillerie 8000FR4032A (8103)
Hoekversteviging - Renfort d'angle (set 10) 2
Hoekversteviging - Renfort d'angle (set 2) 3
Balkdrager L/R - Support de poutre G/D 5 + 5
Insteekslot - Serrure 1
Kantschuif bocht - Pêne 2
Alu handgreep - Poignée alu 1
Scharnier zwaar - Charnière lourd (88x67) 8
Nagels - Clous
30mm 21
Schroeven - Vis
Zelftappende schroef - Vis auto-perceuse 32
25mm 305
35mm 197
40mm 26
50mm 712
70mm 70
Goten - Gouttières
Bocht - Coude 90° 1
Bevestigingsbeugel - Fixation 2
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

1717 x 333 mm1554 x 1901 mm
2598 x 333 mm
3239 mm
3997 mm
2218 mm
±11,96 m²
OPGELET : Behandel ELKonderdeel grondig aan alle zijden met
een degelijk product dat beschermt tegen zon, weer en wind en
tegen insecten en schimmels, VOOR de montage.
ATTENTION : Traitez à fond CHAQUE élément avec un produit
protègeant contre les intempéries, les insectes et les moisissures
intérieur et extérieur, AVANT le montage .
© Copyright, 2021, GARDENAS NV / SA, Wissenstraat 3, B-9200 DENDERMONDE – BELGIE / BELGIQUE
Versie / Version 2021/1

Opgelet, de deur zit ALTIJD LINKS!
Attention, la porte se trouve TOUJOURS à GAUCHE!
1.
Buitenkant - Côté extérieur
70 mm
AA1
906mm
1902mm
AB1
AC1
AC2
AC3
V V V V
906mm
AC4
AA3
AB2
+
90° 90°
Samenstellen van de kaders - Assemblage des cadres.

ACHTERWAND - PAROI ARRIERE
906mm
70 mm
3.
906mm
CB
CC
CA
V V
V
CC
CB
CC
CA
V V
V
CC
+
90° 90°
ZIJWAND - PAROI LATERALE
2.
906mm
BC1
V V
BC2
BA
BB
V V
BC3
70 mm
90°

WAND AANBOUW - PAROI ANNEXE
906mm
4.
70 mm
906mm
CBE
CCE
CAE
V V
V
CCE
CBE
CCE
CAE
V V
V
CCE
+
OPTIE
-
OPTION
90° 90°
