Garmin Pro Series User manual

Pro Series Handheld Battery Replacement Instructions................................................................... 2
Pro : appareil portable : instructions de remplacement de la batterie............................................... 2
Dispositivo de mano serie Pro Instrucciones de sustitución de la batería.........................................3
Pro serie handheld-toestel - instructies voor het vervangen van de batterij...................................... 4
Garmin® and the Garmin logo are trademarks of Garmin Ltd. or its subsidiaries, registered in the USA and other countries. These trademarks may not be used without the express permission of Garmin.
March 2014 190-01724-90_0A Printed in Taiwan

Pro Series Handheld Battery
Replacement Instructions
WARNING
This product contains a lithium-ion battery. To prevent the
possibility of personal injury or product damage caused by
battery exposure to extreme heat, store the device out of direct
sunlight.
Do not use a sharp object to remove batteries.
CAUTION
Contact your local waste disposal department to properly
recycle the batteries.
Limited Warranty
The Garmin standard limited warranty applies to this accessory.
For more information, go to www.garmin.com/support/warranty
.html.

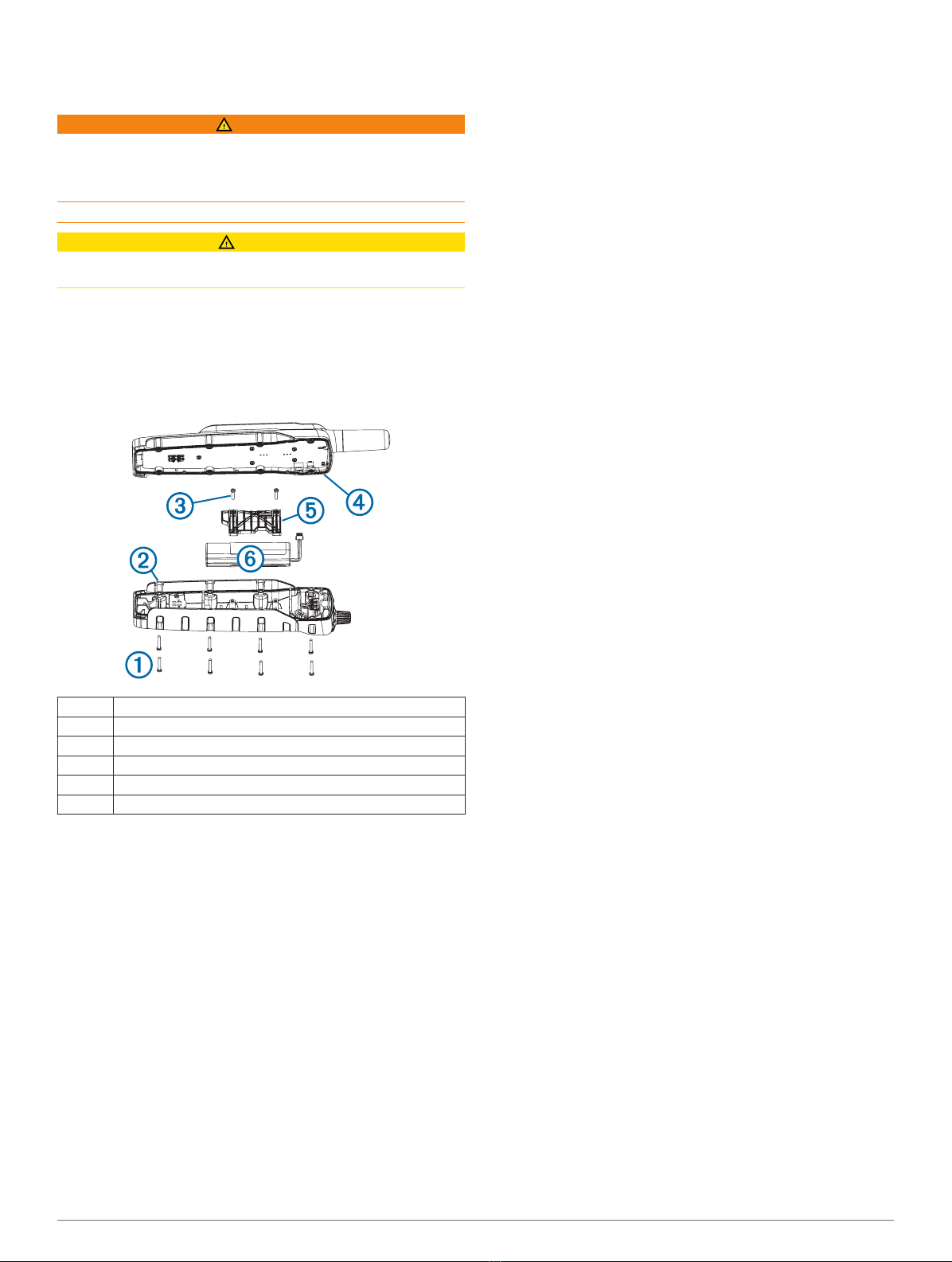

Pro Series Handheld Device Components
ÀSecurity screws
ÁBack plate
ÂBattery plate screws
ÃGasket
ÄBattery plate
ÅBattery
Replacing the Pro Series Handheld Device
Battery
Before you replace the battery, you must remove all dirt, water,
and debris from the device. You also need a small Phillips
screwdriver and the security screwdriver included with the
battery replacement kit.
1Remove the eight security screws from the back of the
device.
2Lift up the back plate.
3Grip the battery connector wires close to the connector, and
pull the connector perpendicular to the circuit board to
disconnect the battery connector from the device.
4Grip the rotary switch connector wires close to the connector,
and pull the connector perpendicular to the circuit board to
disconnect the rotary switch connector from the device.
5Remove the two screws from the battery plate.
6Lift up the battery plate.
7Remove the old battery from the back plate, noting the
orientation of the battery.
The battery fits tightly. It may be necessary to pry the battery
out of the back plate using a non-sharp, non-metal object.
8Install the new battery into the back plate with the label side
up, using the same orientation as the old battery.
The battery orientation is noted graphically inside the back
plate.
9Replace the battery plate to its original position.
10Replace and tighten the battery plate screws.
11With the new battery, connect the battery connector to the
device.
When properly installed, the connector plug snaps into the
port.
12Reconnect the rotary switch connector to the device.
When properly installed, the connector plug snaps into the
port.
13Verify the gasket is not damaged and is completely seated in
the groove on the front half of the device.
14While ensuring the battery and rotary switch wires are not
pinched, hold the back plate and the device firmly together,
and replace all eight security screws without tightening.
15Verify the back plate and the device are aligned with no
gaps.
16Tighten the screws evenly.
17Verify the gasket is not sticking out of the device.
2

Pro : appareil portable : instructions
de remplacement de la batterie
AVERTISSEMENT
Ce produit contient une batterie lithium-ion. Pour éviter de vous
blesser ou d'endommager votre produit en exposant la batterie
à une chaleur extrême, placez l'appareil à l'abri du soleil.
N'utilisez pas d'objet pointu pour retirer les piles.
ATTENTION
Contactez votre déchetterie locale pour le recyclage des
batteries.
Garantie limitée
La garantie limitée standard de Garmin s'applique à cet
accessoire. Pour plus d'informations, rendez-vous sur le site
www.garmin.com/support/warranty.html.
Composants de l'appareil portable Série Pro
ÀVis de sécurité
ÁCache
ÂVis du cache de la batterie
ÃJoint
ÄCache de la batterie
ÅBatterie
Remplacement de la batterie de l'appareil
portable Série Pro
Avant de remplacer la batterie, retirez toute poussière, eau ou
débris de l'appareil. Vous avez également besoin d'un petit
tournevis cruciforme et du tournevis de sécurité fourni avec le
kit de remplacement de la batterie.
1Retirez les huit vis de sécurité situées à l'arrière de l'appareil.
2Soulevez le cache.
3Rassemblez les fils du connecteur de la batterie près du
connecteur et placez le connecteur perpendiculairement à la
carte de circuits imprimés pour déconnecter le connecteur de
la batterie de l'appareil.
4Rassemblez les fils du commutateur rotatif près du
connecteur et placez le connecteur perpendiculairement à la
carte de circuits imprimés pour déconnecter le commutateur
rotatif de l'appareil.
5Retirez les deux vis du cache de la batterie.
6Soulevez le cache de la batterie.
7Retirez l'ancienne batterie, en prenant soin de noter le sens.
La batterie est solidement installée. Il peut être nécessaire
de faire levier pour sortir la batterie à l'aide d'un objet non
métallique et non coupant.
8Installez la nouvelle batterie sous le cache avec l'étiquette
vers le haut, selon le même sens que l'ancienne batterie.
Le sens de la batterie est illustré à l'intérieur du cache.
9Remettez en place le cache de la batterie.
10Remettez en place les vis du cache de la batterie et serrez-
les.
11Connectez le connecteur de la nouvelle batterie à l'appareil.
S'il est correctement installé, le connecteur s'enclenche dans
le port.
12Reconnectez le commutateur rotatif sur l'appareil.
S'il est correctement installé, le connecteur s'enclenche dans
le port.
13Vérifiez que le joint n'est pas endommagé et qu'il est
entièrement enfoncé dans la rainure sur la partie avant de
l'appareil.
14Assurez-vous que la batterie et les fils du commutateur
rotatif ne sont pas bloqués. Maintenez fermement le cache et
l'appareil en les plaçant l'un contre l'autre, puis replacez les
huit vis de sécurité sans les serrer.
15Vérifiez que le cache et l'appareil sont bien alignés, sans
interstice entre les deux.
16Serrez uniformément les vis.
17Vérifiez que le joint ne dépasse pas de l'appareil.
3

Dispositivo de mano serie Pro
Instrucciones de sustitución de la
batería
AVISO
Este producto contiene una batería de ión-litio. Para evitar la
posibilidad de causar daños personales o daños al producto
derivados de la exposición de la pila a un calor extremo, guarda
el dispositivo para que no quede expuesto a la luz solar directa.
No utilices un objeto puntiagudo para extraer las pilas.
ADVERTENCIA
Ponte en contacto con el servicio local de recogida de basura
para reciclar correctamente las pilas.
Garantía limitada
La garantía limitada estándar de Garmin se aplica a este
accesorio. Para obtener más información, visita
www.garmin.com/support/warranty.html.
Componentes del dispositivo de mano Serie
Pro
ÀTornillos de seguridad
ÁPlaca posterior
ÂTornillos de la placa de la batería
ÃJunta
ÄPlaca de la batería
ÅBatería
Sustitución de la batería del dispositivo de
mano Serie Pro
Antes de sustituir la batería, debes eliminar toda la suciedad, el
agua y los residuos del dispositivo. También necesitas un
destornillador Phillips pequeño y el destornillador de seguridad
que se incluye con la batería de sustitución.
1Quita los ocho tornillos de seguridad de la parte posterior del
dispositivo.
2Levanta la placa posterior.
3Sujeta los cables del conector de la batería cerca del
conector y tira del conector en perpendicular al cuadro de
circuito para desconectar el conector de la batería del
dispositivo.
4Sujeta los cables del conector de encendido giratorio cerca
del conector y tira del conector en perpendicular al cuadro
de circuito para desconectar el conector de encendido
giratorio del dispositivo.
5Retira los dos tornillos de la placa de la batería.
6Levanta la placa de la batería.
7Extrae la batería antigua de la placa posterior, y presta
atención a la orientación de la batería.
La batería encaja perfectamente. Es posible que necesites
hacer palanca con un objeto que no esté afilado ni sea
metálico para sacar la batería de la placa posterior.
8Instala la batería nueva en la placa posterior con la cara de
la etiqueta hacia arriba, y colócala en la misma orientación
que estaba la batería antigua.
La orientación de la batería viene indicada en el interior de la
placa posterior.
9Vuelve a colocar la placa de la batería en su posición
original.
10Vuelve a colocar los tornillos en la placa de la batería y
fíjalos.
11Con la batería nueva, conecta el conector de la batería al
dispositivo.
Si se ha instalado correctamente, el enchufe del conector
encaja en el puerto.
12Vuelve a conectar el conector de encendido giratorio al
dispositivo.
Si se ha instalado correctamente, el enchufe del conector
encaja en el puerto.
13Comprueba que la junta no está dañada y que está
totalmente asentada en la ranura de la mitad delantera del
dispositivo.
14Mientras compruebas que la batería y los cables del
interruptor giratorio no están atrapados, sujeta la placa
posterior y el dispositivo juntos y con firmeza, y vuelve a
colocar los ocho tornillos de seguridad sin apretarlos.
15Comprueba que la placa posterior y el dispositivo están
alineados y no hay huecos entre ellos.
16Aprieta los tornillos uniformemente.
17Comprueba que la junta no sobresale del dispositivo.
4

Pro serie handheld-toestel -
instructies voor het vervangen van de
batterij
WAARSCHUWING
Dit product bevat een lithium-ionbatterij. Ter voorkoming van
persoonlijk letsel en schade aan het product als gevolg van
blootstelling van de batterij aan extreme hitte dient u het toestel
buiten het bereik van direct zonlicht te bewaren.
Gebruik nooit een scherp voorwerp om de batterijen te
verwijderen.
LET OP
Neem contact op met uw gemeente voor informatie over het
hergebruik van de batterijen.
Beperkte garantie
Op dit accessoire is de standaard beperkte garantie van Garmin
van toepassing. Ga voor meer informatie naar www.garmin.com
/support/warranty.html.
Pro serie handheld-toestel - onderdelen
ÀVeiligheidsschroeven
ÁAchterplaat
ÂSchroeven batterijplaat
ÃPakking
ÄBatterijplaat
ÅBatterij
De batterij van het Pro serie handheld-
toestel vervangen
Maak het toestel helemaal schoon, droog en stofvrij voordat u
de batterij vervangt. U hebt ook een kleine schroevendraaier
nodig en de veiligheidsschroevendraaier die bij de vervangende
batterij is geleverd.
1Verwijder de acht veiligheidsschroeven aan de achterkant
van het toestel.
2Til de achterplaat omhoog.
3Pak de draden dicht bij de batterijconnector vast en trek de
connector loodrecht op de printplaat eruit om de
batterijconnector los te koppelen van het toestel.
4Pak de draden van de draaischakelaarconnector dicht bij de
connector vast en trek de connector loodrecht op de
printplaat eruit om de draaischakelaarconnector los te
koppelen van het toestel.
5Verwijder de twee schroeven van de batterijplaat.
6Til de batterijplaat omhoog.
7Verwijder de oude batterij van de achterplaat. Let daarbij op
de stand van de batterij.
De batterij zit stevig vast. Mogelijk moet u de batterij met een
niet-scherp, niet-metalen voorwerp eruit wrikken.
8Plaats de nieuwe batterij in dezelfde stand als de oude
batterij in de achterplaat met het label naar boven.
De stand van de batterij wordt aan de binnenkant van de
achterplaat grafisch afgebeeld.
9Plaats de batterijplaat terug in de oorspronkelijke positie.
10Plaats de schroeven van de batterijplaat terug en draai deze
vast.
11Sluit de batterijconnector van de nieuwe batterij aan op het
toestel.
Als de connector goed is geïnstalleerd, klikt deze vast in de
poort.
12Verbind de draaischakelaarconnector met het toestel.
Als de connector goed is geïnstalleerd, klikt deze vast in de
poort.
13Controleer of de pakking niet is beschadigd en of deze goed
in de uitsparing zit aan de voorste helft van het toestel.
14Zorg dat de batterij en de bedrading van de draaischakelaar
niet worden bekneld. Houd de achterplaat en het toestel
stevig tegen elkaar en plaats de acht veiligheidsschroeven
terug, maar draai ze nog niet vast.
15Controleer of de achterplaat en het toestel volledig tegen
elkaar aanzitten.
16Draai de schroeven gelijkmatig vast.
17Controleer of de pakking niet uit het toestel steekt.
5

© 2014 Garmin Ltd. or its subsidiaries www.garmin.com/support
