GE PSB1000? PSB1001 User manual

I
Itallati structi
Profile Advantium TM 120 Built-ln
SpeedCook Ovens
PSB1000 PSB1001
Questions? Call800.GE.CARES (800.432.2737)orvisitour Website at:GEAppliances.com
BEFORE YOU BEGIN
Read these instructions completelg
and carefullg.
• IMPORTANT- Savetheseinstructions
for local inspector's use.
• IMPORTANT- Observeallgoverning
codes and ordinances.
• Note to Installer- Be sure to leave these
instructions with the Consumer.
• Note to Consumer - Keep these instructions for
future reference.
• Skill level -Installation of this appliance requires
basic mechanical and electrical skills.
• Completion time- 1 hour
• Proper installation is the responsibility of the
installer,
• Product failure due to improper installation is not
covered under the Warranty, See Owner's
Manual for warranty information.
IMPORTANT:
• Use this oven only for its intended purpose,
• Never use the oven for warming or heating a
room, Prolonged use of the oven without proper
ventilation can be hazardous,
-&CAUTION:
For personal safetLI, remove house fuse or oven
circuit breaker before beginning installation to avoid
severe or fatal shock injurLI.
-_ CAUTION:
For personal safetLI, the mounting surface must be
capable of supporting the cabinet load, in addition
to the added weight of the 7S-pound product, plus
additional oven loads of up to 50 pounds or a total
weight of 125 pounds.
-&CAUTION:
For personal safetg this product cannot be
installed in cabinet arrangements such as an island,
a peninsula or below a countertop.
ForaSpanishversionofthis manual,
visit our Websiteat GEAppliances.com.
Para consultar una version enespafiol
deestemanual deinstrucciones,visite
nuestro sitio deinternet GEAppliances.com.
CONTENTS
Design Information
Models Available ....................................................................2
Product Dimensions and Clearances ..........................2
Tools Required ........................................................................2
Parts Supplied ........................................................................2
Advance Planning ................................................................3
Installation Instructions
Step 1, Slide the Oven into the Cutout ........................7
Step 2, Install Bottom Trim ................................................7
Step 3, Install Mounting Screws ......................................8
Step 4, Finalize Installation ................................................8
Installation Preparation
Electrical Requirements ....................................................4
Prepare the Opening ......................................................5, 6
Remove the Packaging ......................................................6
PIFL59060902 49-40607 02-09 JR

Design Information

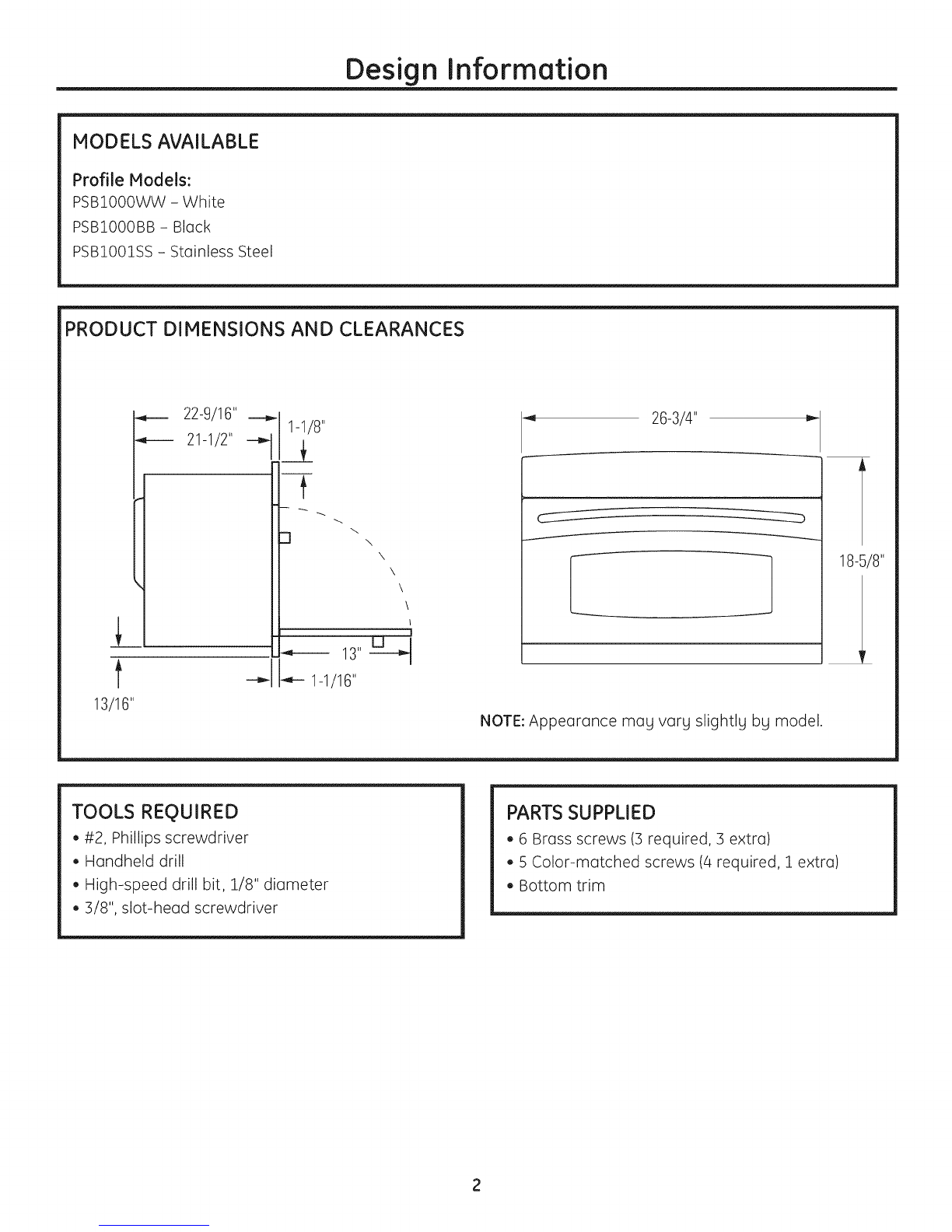

MODELS AVAILABLE
Profile Models:
PSBIOOOWW - White
PSBIOOOBB- Black
PSBIO01SS - Stainless Steel
PRODUCT DIMENSIONS AND CLEARANCES
\\\\
\
I
13" _'_
1-1/16"
26-3/4"
]
NOTE: Appearance may vary slightly by model.
18-5/8"
TOOLS REQUIRED
• #2, Phillips screwdriver
• Handheld drill
• High-speed drill bit, 1/8" diameter
3/8", slot-head screwdriver
PARTSSUPPLIED
• 6 Brass screws (3 required, 3extra)
• 5 Color-matched screws (4 required, 1 extra)
Bottom trim

Design Information

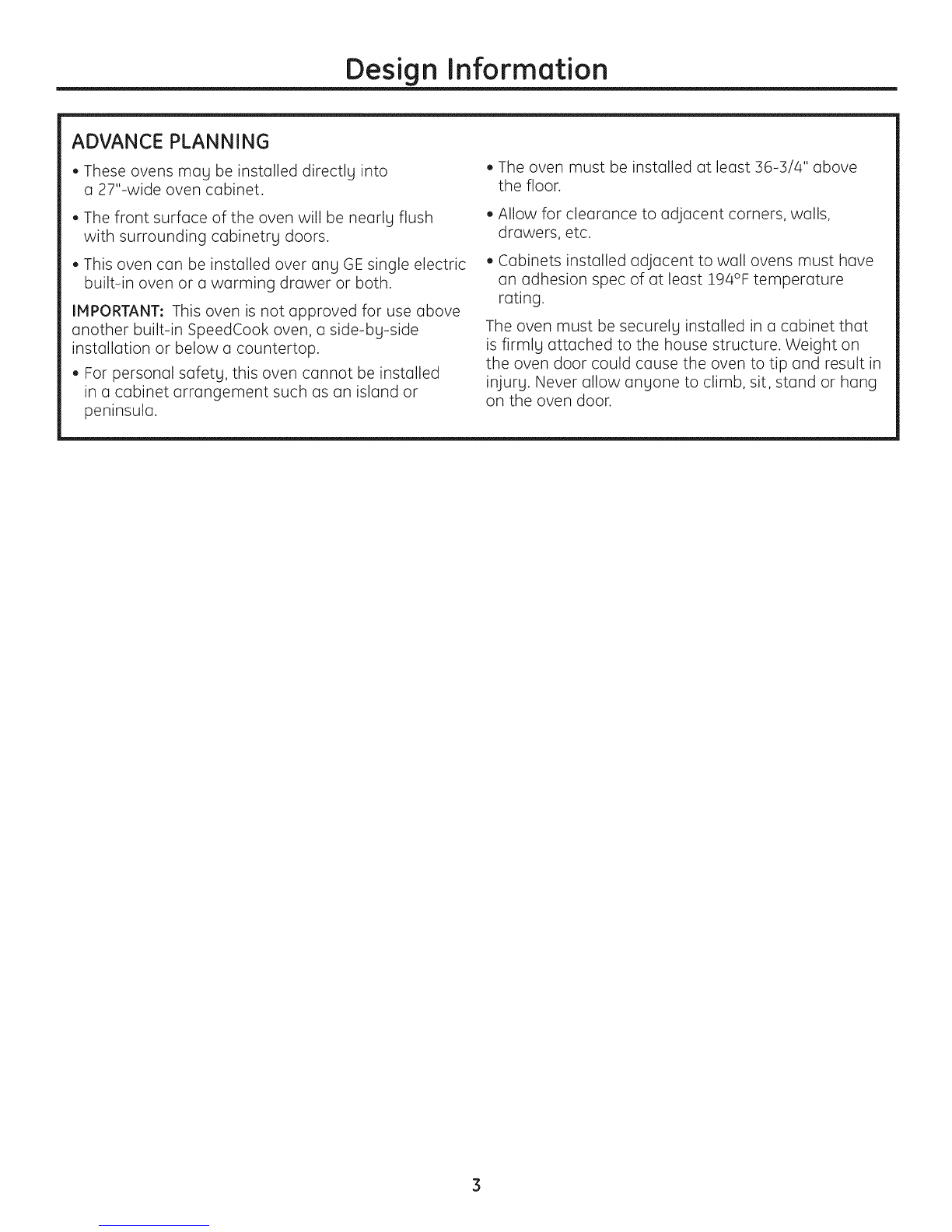

ADVANCE PLANNING
• These ovens mag be installed directlg into
a 27'Lwide oven cabinet.
• The front surface of the oven will be nearlg flush
with surrounding cabinetrg doors.
• This oven can be installed over ang GE single electric
built-in oven or a warming drawer or both.
IMPORTANT: Thisoven isnot approved foruse above
another built-inSpeedCook oven,a side-bg-side
installationorbelow a countertop.
• For personalsafetg,thisoven cannot be installed
ina cabinetarrangement such as an islandor
peninsula.
• The oven must be installed at least 36-3/4" above
the floor.
• Allow for clearance to adjacent corners, walls,
drawers, etc.
• Cabinets installed adjacent to wall ovens must have
an adhesion spec of at least 194% temperature
rating.
The oven must be securelg installed in a cabinet that
is firmlg attached to the house structure. Weight on
the oven door could cause the oven to tip and result in
injurg. Never allow angone to climb, sit, stand or hang
on the oven door.

Installation Preparation

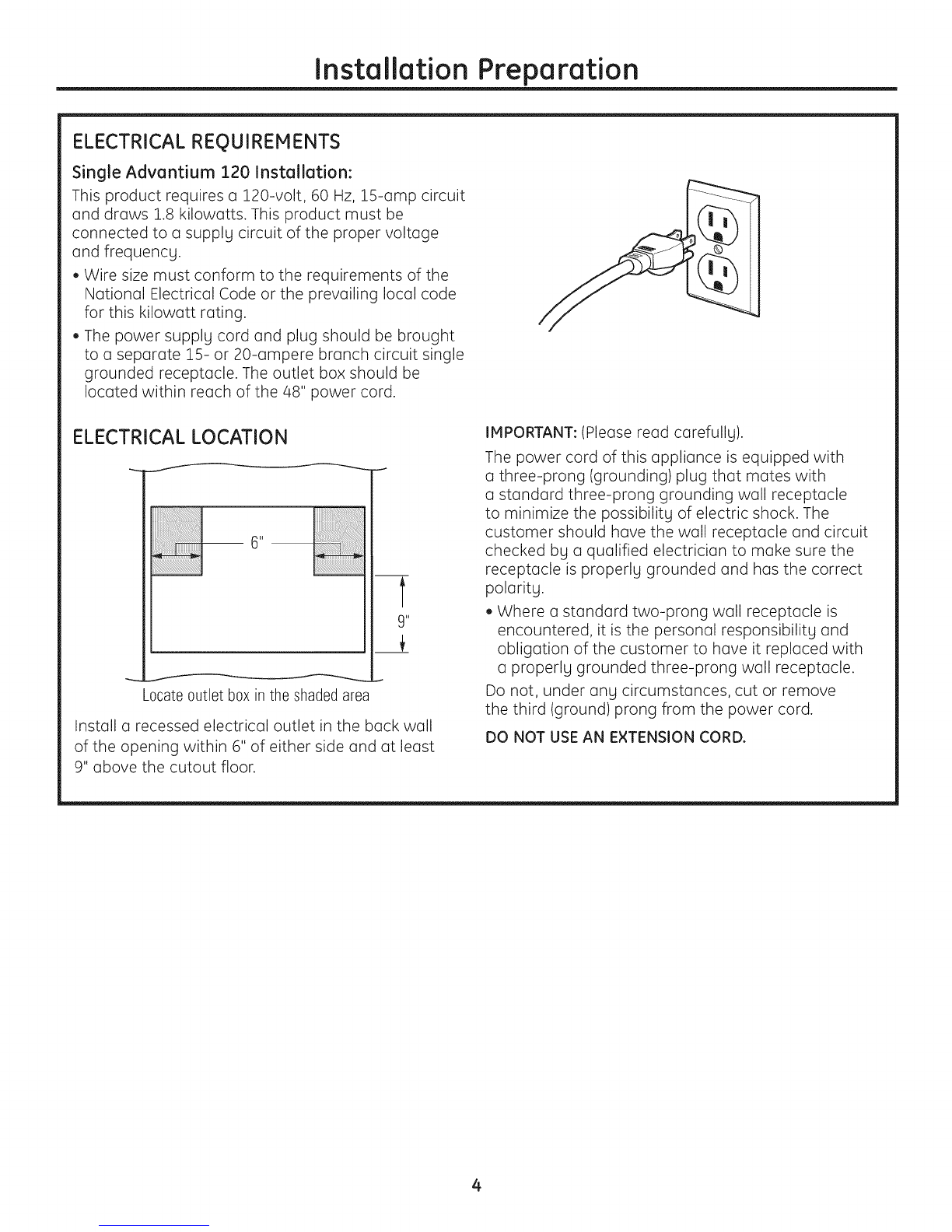

ELECTRICAL REQUIREMENTS
Single Advantium 120 Installation:
This product requires a 120-volt, 60 Hz, 15-amp circuit
and draws 1.8 kilowatts. This product must be
connected to a supply circuit of the proper voltage
and frequency.
• Wire size must conform to the requirements of the
National Electrical Code or the prevailing local code
for this kilowatt rating.
• The power supply cord and plug should be brought
to a separate 15- or 20-ampere branch circuit single
grounded receptacle. The outlet box should be
located within reach of the 48" power cord.
ELECTRICAL LOCATION
Locateoutlet box in the shaded area
9"
Install a recessed electrical outlet in the back wall
of the opening within 6" of either side and at least
9" above the cutout floor.
IMPORTANT: (Please read carefully).
The power cord of this appliance is equipped with
a three-prong (grounding) plug that motes with
a standard three-prong grounding wall receptacle
to minimize the possibility of electric shock. The
customer should have the wall receptacle and circuit
checked bg o qualified electrician to make sure the
receptacle is properlg grounded and has the correct
polaritg.
• Where o standard two-prong wall receptacle is
encountered, it is the personal responsibilitg and
obligation of the customer to hove it replaced with
a properly grounded three-prong wall receptacle.
Do not, under ang circumstances, cut or remove
the third (ground) prong from the power cord.
DO NOT USE AN EXTENSION CORD.
4

Installation Preparation

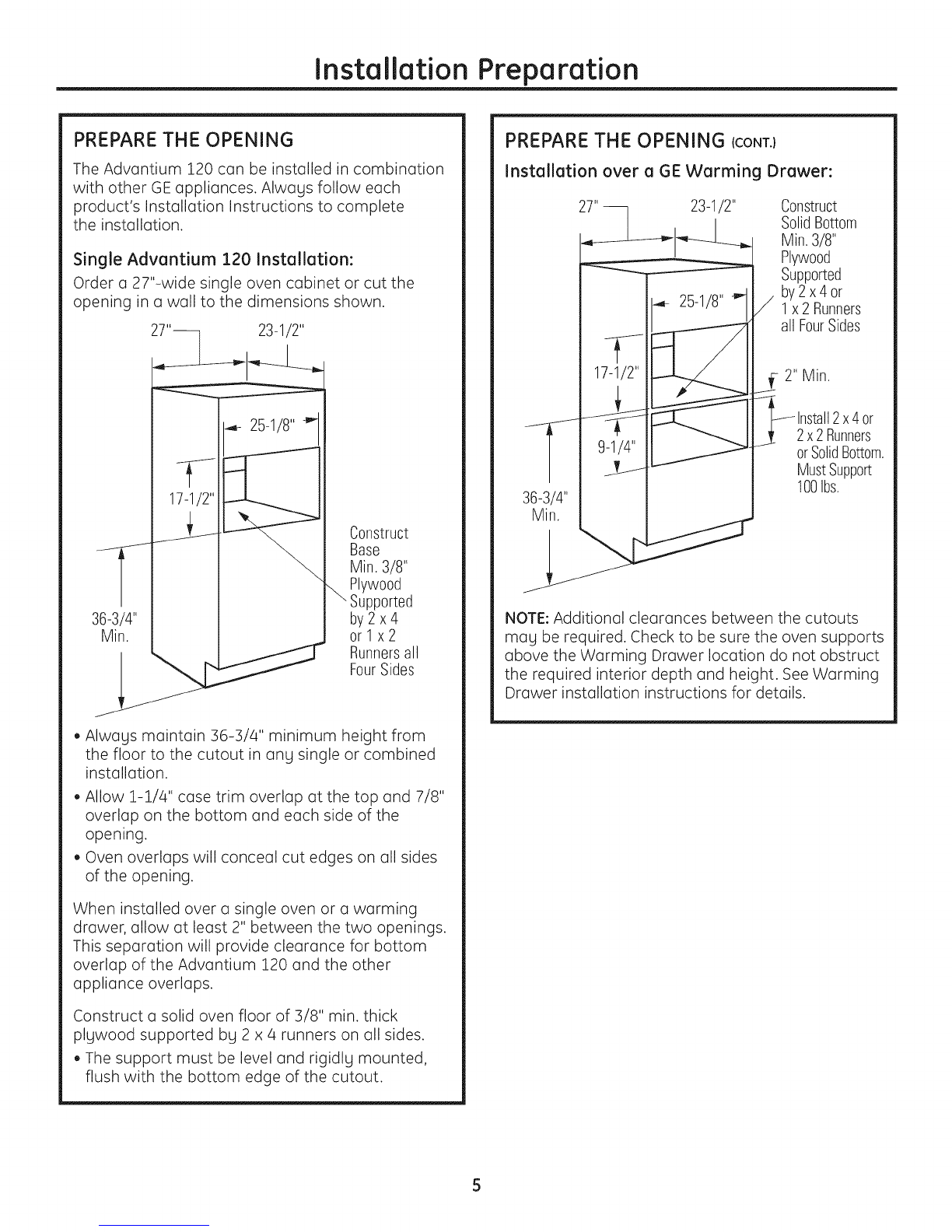

PREPARE THE OPENING
The Advantium 120 can be installed in combination
with other GE appliances. Always follow each
product's Installation Instructions to complete
the installation.
Single Advantium 120 Installation:
Order a 27"-wide single oven cobinet or cut the
opening in a wall to the dimensions shown.
23-1/2"
Construct
Base ,
Min. 3/8'
Plywood
\\ Supported
by2x4
or1 x2
Runnersall
FourSides
• Always maintain :36-3/4" minimum height from
the floor to the cutout in ang single or combined
installation.
• Allow 1-1/4" case trim overlop tit the top and 7/8"
overlop on the bottom and each side of the
opening.
• Oven overlops will conceal cut edges on all sides
of the opening.
When installed over a single oven or a warming
drawer, allow at least 2" between the two openings.
This separation will provide clearance for bottom
overlap of the Advantium 120 and the other
appliance overlaps.
Construct a solid oven floor of 3/8" rain. thick
plgwood supported bg 2 x 4 runners on all sides.
• The support must be level and rigidlg mounted,
flush with the bottom edge of the cutout.
PREPARE THE OPENING (CONT.}
Installation over a GE Warming Drawer:
27"-- 23-1/2"
17-1/2"
W
9-1/4"
36-3/4"
Min.
.,,_ 25_1/8''_"
J
I
Construct
SolidBottom
Min. 3/8"
Plywood
Supported
by2x4or
1x 2 Runners
all FourSides
2" Min.
Install2x4 or
__)[ 2x2Runners
orSolidBottom.
MustSupport
100Ibs.
NOTE: Additionol cleorances between the cutouts
may be required. Check to be sure the oven supports
above the Warming Drawer location do not obstruct
the required interior depth and height. See Warming
Drawer instc_llation instructions for details.

Installation Preparation

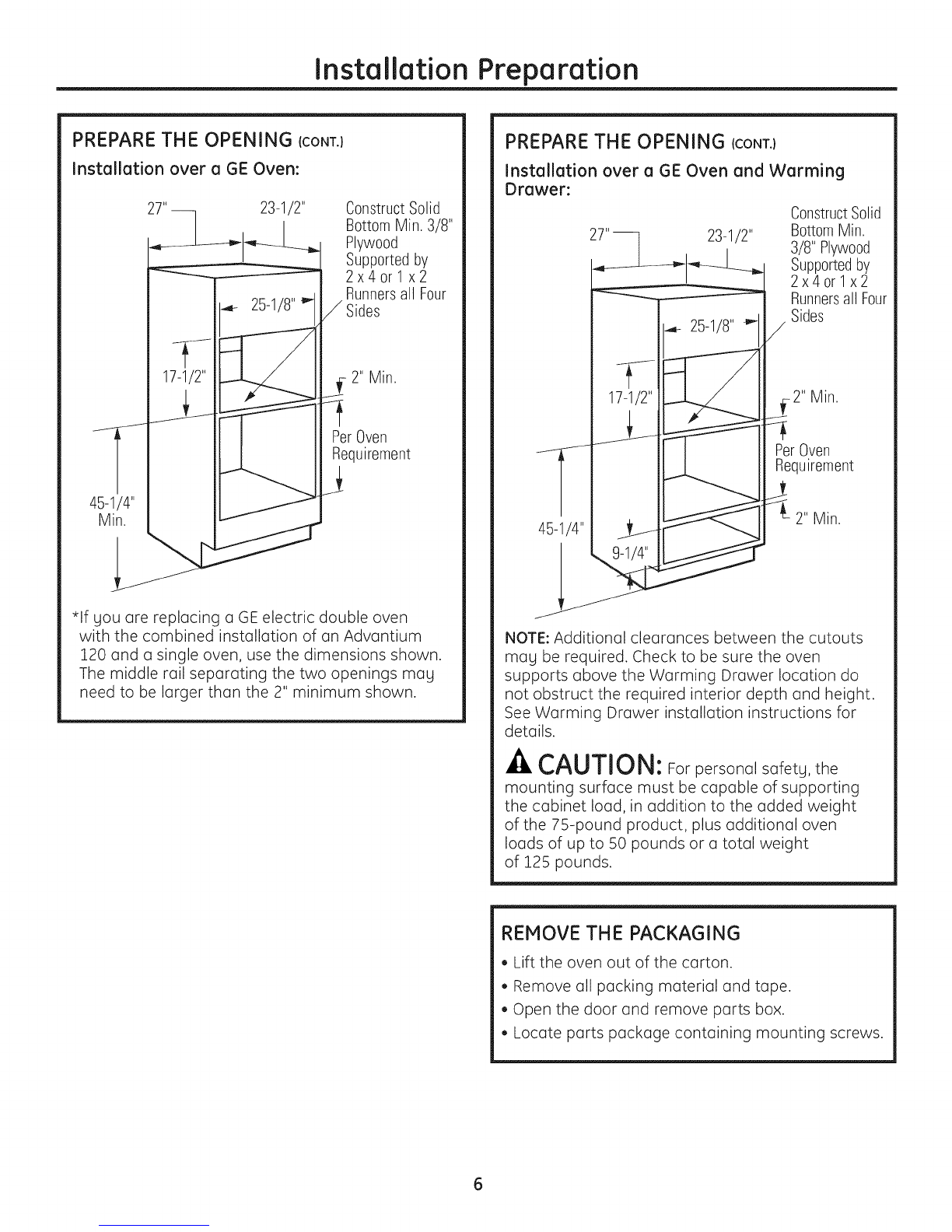

PREPARE THE OPENING (CONT.)
installationovera GE Oven:
Construct Solid
Bottom Min. 3/8"
Plywood
Supported by
2x4or1 x2
Runnersall Four
Sides
2" Min.
Per Oven
Requirement
*If gou are replacing a GE electric double oven
with the combined installation of an Advantium
120 and a single oven, use the dimensions shown.
The middle rail separating the two openings mag
need to be larger than the 2" minimum shown.
PREPARE THE OPENING (CONT.}
installation over a GE Oven and Warming
Drawer: ConstructSolid
27"-- 23-1/2" BottomMin.
3/8" Plywood
Supportedby
2x4orlx2
Runnersall Four
Sides
25-1/8"
MJn.
PerOven
Requirement
NOTE: Additional clearances between the cutouts
may be required. Check to be sure the oven
supports above the Warming Drawer location do
not obstruct the required interior depth and height.
See Warming Drawer installation instructions for
details.
CAUTION: Forpersonal safety, the
mounting surface must be capable of supporting
the cabinet load, in addition to the added weight
of the 75-pound product, plus additional oven
loads of up to 50 pounds or a total weight
of 125 pounds.
REMOVE THE PACKAGING
•Lift the oven out of the carton.
•Remove all packing material and tape.
• Open the door and remove parts box.
Locate parts package containing mounting screws.
6

installation
[']'] SLIDE THE OVEN INTO THE CUTOUT
CAUTION: Two people are required
to lift the oven into the opening. Grasp the bottom
at the front and rear. DO NOT USETHE HANDLE
TO LIFT THE OVEN. DAMAGE WILL OCCUR!
• Lift and hold the oven at the front of the opening.
Hold the oven at a 45 ° angle and plug in the
power cord.
• CarefullLl, slide the oven into the cabinet part wall.
Leave the oven a few inches forward of the
cabinet frame.
• Check to be sure the power cord is not trapped
under the oven or along the sides of the oven.
[] INSTALL BOTTOM TRIM
• Align bottom trim tabs to slots in the bottom
of the oven.
in
Secure the bottom trim to the bottom of the oven
using 3 brass screws provided.
__J

installation
[] INSTALL MOUNTING SCREWS
[111113O
CE13CEEIDCEEE] CEEE]CEE_ [ZE3
J
• Drill pilot holes through the side flanges, 2 on each
side.
•Drive the color-matched screws into the side
flange.
[_ FINALIZE INSTALLATION
• Turn the power on at the source. The interior light
should come on when the door is opened.
Refer to the Owner's Manual for operating
instructions.
Printed in Korea

I
de tr
®
I
®
CCl
stol
Profile Advantium TM 120 Hornos
empotrados SpeedCook
PSB1000 PSB1001
tiPreguntas?Llame al800.GE.CARES (800.432.2737)o bienvisitenuestra p6gina Web: GEAppliances.com
ANTES DE INICIAR
Lea estas instrucciones completa
g cuidadosamente.
• IMPORTANTE - Guardeestas
instrucciones para uso del inspector local.
• IMPORTANTE -Observetodos
losc6digosg 6rdenes de leg.
• Nota alinstalador -Aseg0rese de dejar estas
instrucciones con el consumidor.
• Nota olconsumidor - Conserve estas
instrucciones para referencia futura.
• Nivel de destreza -La instalaci6n de este
aparato requiere habilidades mec6nicas
g el#ctricas b6sicas.
• Tiempo de ejecuci6n -1 hora
• La instalaci6n adecuada es responsabilidad
del instalador.
Lagarantia no cubre fallas producidas
por la instalaci6n inadecuada del producto.
Consulte el Manual del propietario para
obtener informaci6n sobre la garantia.
IMPORTANTE:
• Use este horno Onicamente para los fines para
los que estd destinado.
•Nunca use el homo como calefacci6n o para
calentar una habitaci6n. El uso prolongado
del homo sin la ventilaci6n adecuada puede
ser peligroso.
-_ PRECAUCI6N:
Para su seguridad personal, retire el fusible
dom#stico o el disguntor antes de comenzar la
instalaci6n, para evitar lesiones severas o fatales.
-APRECAUCI6N:
Para su seguridad personal, la superficie de
montaje debe poder sostener la carga del gabinete,
adem6s del peso adicional de las 75 libras del
producto, m6s las cargas adicionales del homo
de hasta 50 libras o un peso total de 125 libras.
-_ PRECAUCI6N:
Para su seguridad personal, este producto no puede
ser instalado en arreglos de alacena, como por
ejemplo, islas, peninsulas o debajo de superficies
de trabajo.
INDICE
Informeci6n sobre el disefio
Modelos disponibles ............................................................2
Dimensiones del producto g espacio libre ................2
Herramientas necesarias ..................................................2
Partes incluidas ......................................................................2
Planificaci6n anticipada ....................................................3
Preparaci6n para la instalaci6n
Requisitos el6ctricos ............................................................4
Prepare la abertura ..........................................................5, 6
Retire el embalaje ..................................................................6
Instalaci6n
Paso i, deslice el homo dentro del corte ..................7
Paso 2, instale el recorte inferior ....................................7
Paso 3, instale los tornillos de montaje ......................8
Paso 4, finalice la instalaci6n ..........................................8
PIFL59060902 49-40607 02-09 JR

Informaci6n sobre el dise5o
MODELOS DISPONIBLES
Modelos Profile:
PSBIOOOWW- Blanco
PSBIOOOBB- Negro
PSBIO01SS - Acero inoxidable
DIMENSIONES DEL PRODUCTO Y ESPACIO LIBRE
22-9/16" _ 1-1/8"
21-1/2"
"1 \ \\\\
]
13"-U_
1-1/16"
13/16"
26-3/4"
]18-5/8"
NOTA: La apariencia puede variar levemente
de modelo a modelo.
HERRAMIENTAS NECESARIAS
• Destornillador Phillips N.°2
• Taladro manual
•Broca para taladro de alta velocidad de 1/8"
de di@metro
•Destornillador para tornillos de cabeza ranurada
de 3/8"
PARTESINCLUIDAS
• 6 tornillos de lat6n (3 necesarios, 3 adicionales)
•5 tornillos de color combinado (4 necesarios,
1 adicional)
•Recorte inferior

Informaci6n sobre el dise5o

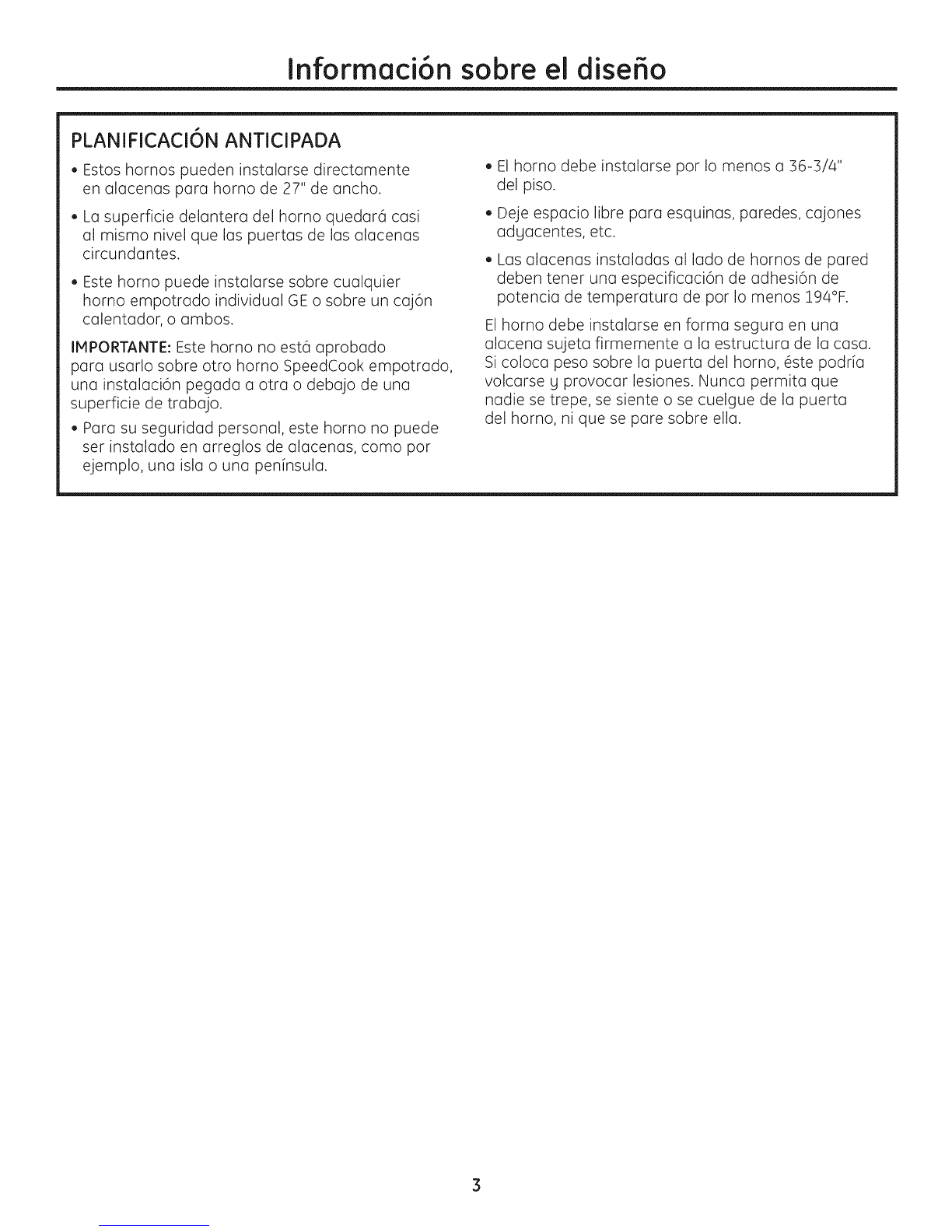

PLANIFICACI6N ANTICIPADA
• Estos hornos pueden instalarse directamente
en alacenas para homo de 27" de ancho.
• La superficie delantera del horno quedar6 casi
al mismo nivel que las puertas de las alacenas
circundantes.
• Este horno puede instalarse sabre cualquier
horno empotrado individual GE o sabre un caj6n
calentador, o ambos.
IMPORTANTE: Este horno no est6 aprobado
pora usarlosabre otro horno SpeedCook empotrado,
uno instoloci6n pegodo o otra o debajo de una
superficie de trobojo.
• Poro su seguridod personal, este homo no puede
ser instalodo en orreglos de olocenas, coma par
ejemplo, una isla o una peninsula.
• El horno debe instalarse par Io menos a 36-3/4"
del piso.
• Deje espocio libre para esquinas, paredes, cajones
adgocentes, etc.
•Las alacenas instaladasalladode hornos de pared
deben teneruna especificaci6nde adhesi6n de
potenciade temperaturade par Iomenos 194°F.
El horno debe instolorse en formo seguro en una
alacena sujeto firmemente o la estructuro de Io cosa.
Si coloca peso sabre Io puerto del horno, 6ste podria
volcorse g provocar lesiones. Nunco permit(] que
nadie se trepe, se siente o se cuelgue de la puerta
del homo, ni que se pare sabre ella.

Preparaci6n para la instalaci6n

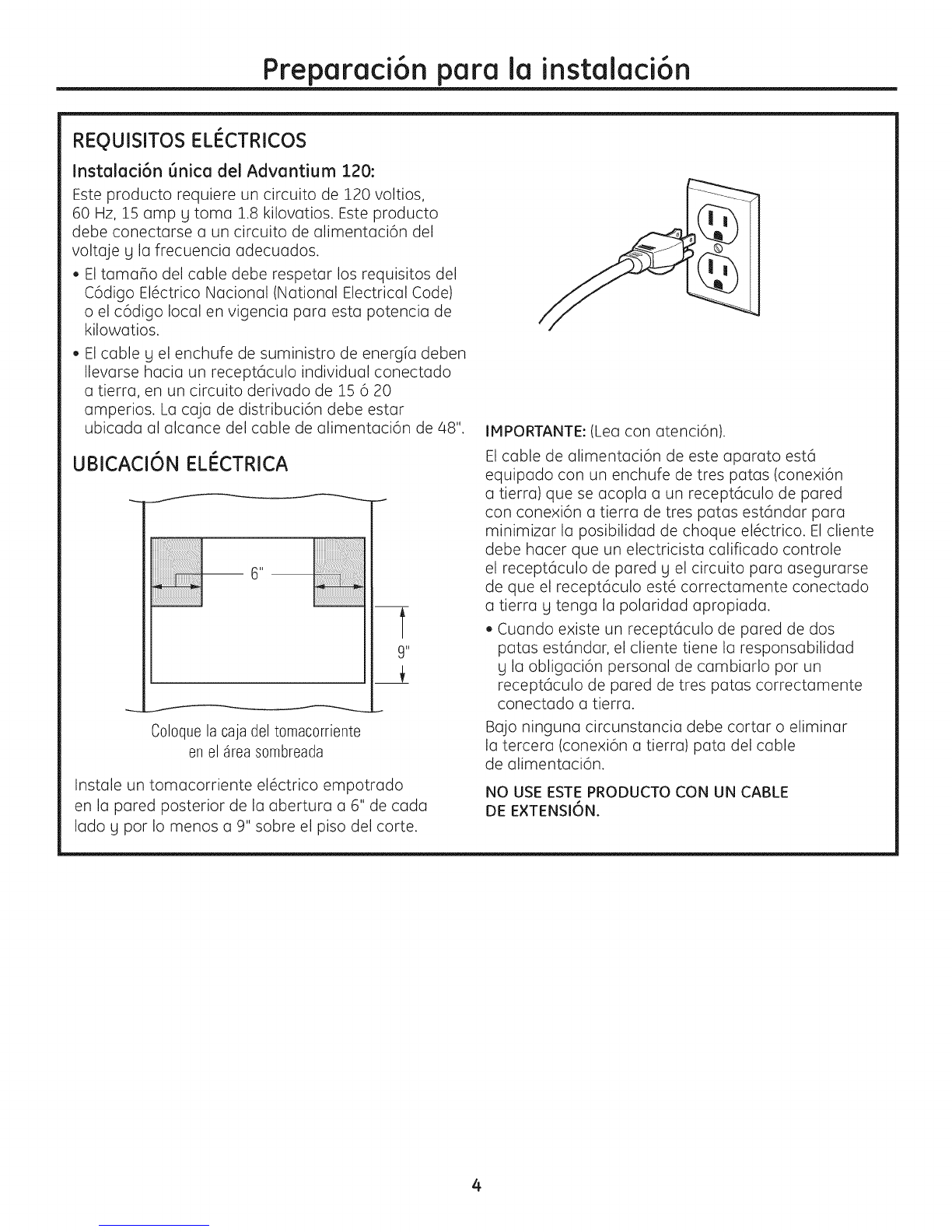

REgUISITOS ELI_CTRICOS
Instalaci6n 6nica del Advantium 120:
Este producto requiere un circuito de 120 voltios,
60 Hz, 15 amp g toma 1.8 kilovatios. Este producto
debe conectarse a un circuito de alimentaci6n del
voltaje g la frecuencia adecuados.
• El tama_o del cable debe respetar los requisitos del
C6digo EI6ctrico Nacional (National Electrical Code)
o el c6digo local en vigencia para esta potencia de
kilowatios.
• El cable g el enchufe de suministro de energia deben
Ilevarse hacia un recept6culo individual conectado
a tierra, en un circuito derivado de 15 6 20
amperios. La caja de distribuci6n debe estar
ubicada al alcance del cable de alimentaci6n de 48".
UBICACI6N ELECTRICA
C010quela caja del t0mac0rriente
en el 4rea s0mbreada
9"
Instale un tomacorriente el6ctrico empotrado
en la pared posterior de la abertura a 6" de cada
lado g por Io menos a 9" sobre el piso del corte.
IMPORTANTE: (Leacon atenci6n).
El cable de alimentaci6n de este aparato est6
equipado con un enchufe de tres patas (conexi6n
a tierra) que se acopla a un recept6culo de pared
con conexi6n a tierra de tres patas est6ndar para
minimizar la posibilidad de choque el6ctrico. El cliente
debe hacer que un electricista calificado controle
el recept6culo de pared g el circuito para asegurarse
de que el recept6culo est6 correctamente conectado
a tierra g tenga la polaridad apropiada.
Cuando existe un recept6culo de pared de dos
patas est6ndar, el cliente tiene la responsabilidad
g la obligaci6n personal de cambiarlo por un
recept6culo de pared de tres patas correctamente
conectado a tierra.
Bajo ninguna circunstancia debe cortar o eliminar
la tercera (conexi6n a tierra) pata del cable
de alimentaci6n.
NO USE ESTE PRODUCTO CON UN CABLE
DE E×TENSI6N.
4

Preparaci6n para la instalaci6n
PREPARE LA ABERTURA
ElAdvantium 120 puede instalarse
en combinaci6n con otros aparatos GE.Siempre
siga las indicaciones de instalaci6n de cada
producto para realizar la instalaci6n.
Instalad6n 6nica del Advantium 120:
Pida una alacena para homo Onico de 27"
de ancho o corte la abertura en la pared
de acuerdo con las dimensiones indicadas.
Basede
c0nstrucciOn
demadera
c0ntrachapadade
m[n.3/8"s0stenida
p0rc0rrederas
de2x401 x2
ent0scuatr0tad0s
• Siempre mantenga una altura minima
de 36-3/4" desde el suelo hasta el corte en todas
las instalaciones Onicas o combinadas.
• Tenga en cuenta el espacio para la superposici6n
de un recorte de caja de 1-]_/4"en la parte
superior, 7/8" en la parte inferior g a cada lado
de la abertura.
• La superposici6n de los recortes ocultar6
los bordes cortados en todos los lados
de la abertura.
Cuando se instale sobre un horno Onico o un caj6n
calentador, deje un espacio de por Io menos 2"
entre las dos aberturas. Esta separaci6n
proporcionar6 el espacio necesario para la
superposici6n del recorte inferior del Advantium
120 g la superposici6n de los dem6s elementos
del aparato.
Construya un piso de horno s61ido para el horno
de madera contrachapada de min. 3/8" de espesor
sostenido por correderas de 2 x 4 en todos los
lados.
• El sost@n debe estar nivelado g montado con
rigidez, empotrado en el borde inferior del corte.
PREPARE LA ABERTURA ICONT.I
Instalaci6n sobre un caj6n calentador GE:
2__ 23-1/2"
17-1/2"
W
94/4"
Min.
36-3/4"
25-1/8''_"
J
J
C0nstruyaunabase
inferiorsOtida
demadera
c0ntrachapada
dem[n.3/8"
deespes0r,
s0stenidap0r
2x401x2
j ent0scuatr0tad0s
Min. 2"
_--Instale
_correderas
de2x4
62x2
o unabase
inferiors61ida.
Debesostener
100lb.
NOT#,: Es posible que se requieran espacios
adicionales entre los cortes. Verifique para
asegurarse de que los soportes del homo sobre
el caj6n calentador no obstrugan la profundidad
g la altura interior necesarias. Consulte
las instrucciones de instalaci6n del caj6n
calentadorpara obtenerm6s detalles.

Preparaci6n para la instalaci6n
PREPARE LA ABERTURA (CONT.}
Instalaci6n sobre un homo GE:
25-1/8"
Construya una
base inferior
sOlidade mFn.
3/8", sostenida
por correderas
de2x46
1 x 2 en los
cuatro lados
Min. 2"
Requisito por
horno
*Si est6 reemplazando un horno el_ctrico
doble GE por la instalaci6n combinada de
un Advantium 120 gun homo Onico, use las
dimensiones indicadas. Es posible que el riel
del medio que separa las dos aberturas deba
ser magor que el mfnimo de 2" indic°do.
PREPARE LA ABERTURA (CONT.)
Instalaci6n sobre un homo y un caj6n
calentador GE:
Construyauna
baseinferior
sOlidade rain,
3/8", sostenida
por correderas
de2x46
1 x 2 en los
cuatro lados
Requisito
por horno
NOTA: Es posible que se requieran espocios
adicionoles entre los cortes. Verifique paro
asegurarse de que los soportes del horno sobre
el caj6n calentador no obstrugan la profundidad
g la altura interior necesarias. Consulte
las instrucciones de instalaci6n del caj6n
calentador par(] obtener m6s detalles.
PRECAUCION: Porosuseguridod
personol, Io superficie de montoje debe poder
sostener Io corgo de Io oloceno, odem6s del
peso udicionul de este producto de 75 librus
oproximodomente, m6s los corgos odicionoles
del homo de hustu 50 librus o un peso total
de 125 librus.
RETIRE EL EMBALAJE
• Suque el homo de lu cuju.
• Retire todo el material g lu cintu de embuluje.
• Abro Io puerto g soque Io cojo con los piezos.
• Tome el poquete de repuestos que contiene
los tornillos de montuje.
6

Instalaci6n
m DESLICE EL HORNO DENTRO
DEL CORTE
PRECAUCION: Serequieren
dos personas poro levontorelhorno e introducirlo
en Ioabertura.Agorre Ioparteinferiorpar delante
g par detr_s.NO USE LA MANIJA PARA LEVANTAR
EL HORNO. iPUEDE DANARSE!
• Levante g sostenga elhorno delante
de laabertura.Sostenga elhomo en un Bngulo
de 45° g enchufe elcablede alimentaci6n.
• Con cuidado, deslice parcialmente el horno dentro
de la alacena. Deje que el homo sobresalga
algunas pulgadas de la estructura de la alacena.
AsegOrese de que el cable de olimentaci6n
no quede atrapado debajo del homo ni
en los laterales.
[_] INSTALE EL RECORTE INFERIOR
• Alinee los lengQetas del recorte inferior
con los ranuras de la porte inferior del homo.
mj
• Ajuste el recorte inferior del horno usando
los 3 tornillos de metal incluidos.
L

Instalaci6n
[_] INSTALE LOS TORNILLOS DE MONTAJE
_Q
EZIDCZZ] [ZZZZ] [11111113[11111113(11113
D
• Realice orificios piloto con el taladro
en los salientes laterales, 2 de cada lado.
• Coloque los tornillos de color combinado
en el saliente lateral.
[_] FINALICE LA INSTALACI6N
• Conecte la energia en la fuente. Laluz interior
se encender6 al abrir la puerta.
• Consulte el Manual del propietario para obtener
instrucciones acerca de c6mo operar el homo.
lmpreso en Corea
