Goobay 58967 User manual

Betriebsanleitung
HDMI™/4K2K 7.1 Audio Extractor
DE
58967
- 1 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1_1
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
•Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am
Steckergehäuse ziehen!
•Öffnen Sie niemals das Gehäuse.
• Modizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbenut-
zung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Mit diesem Produkt können Sie Audiosignale von Ihrer HDMITM-Quelle extrahieren.
Beim Anschluss an einen Fernseher oder einen Bildschirm bekommen Sie nicht
immer den optimalen Ton, bei einem PC-Monitor überhaupt keinen.
Mit diesem Produkt können Sie Ihr originales HDMITM-Audiosignal in digitale
optische oder analoge Mehrkanal-Audiodaten umwandeln. Das bedeutet, dass Sie
Ihr Audiosignal an externe Lautsprecher ausgeben oder Ihren Audiosignalweg er-
weitern können. Beim Anschließen eines 4K2K-Displays wird die Originalauösung
verlustfrei durchgeschleift.
2.2 Lieferumfang
HDMI™/4K2K 7.1 Audio Extractor, Netzteil, Betriebsanleitung
2.3 Bedienelemente und Teile

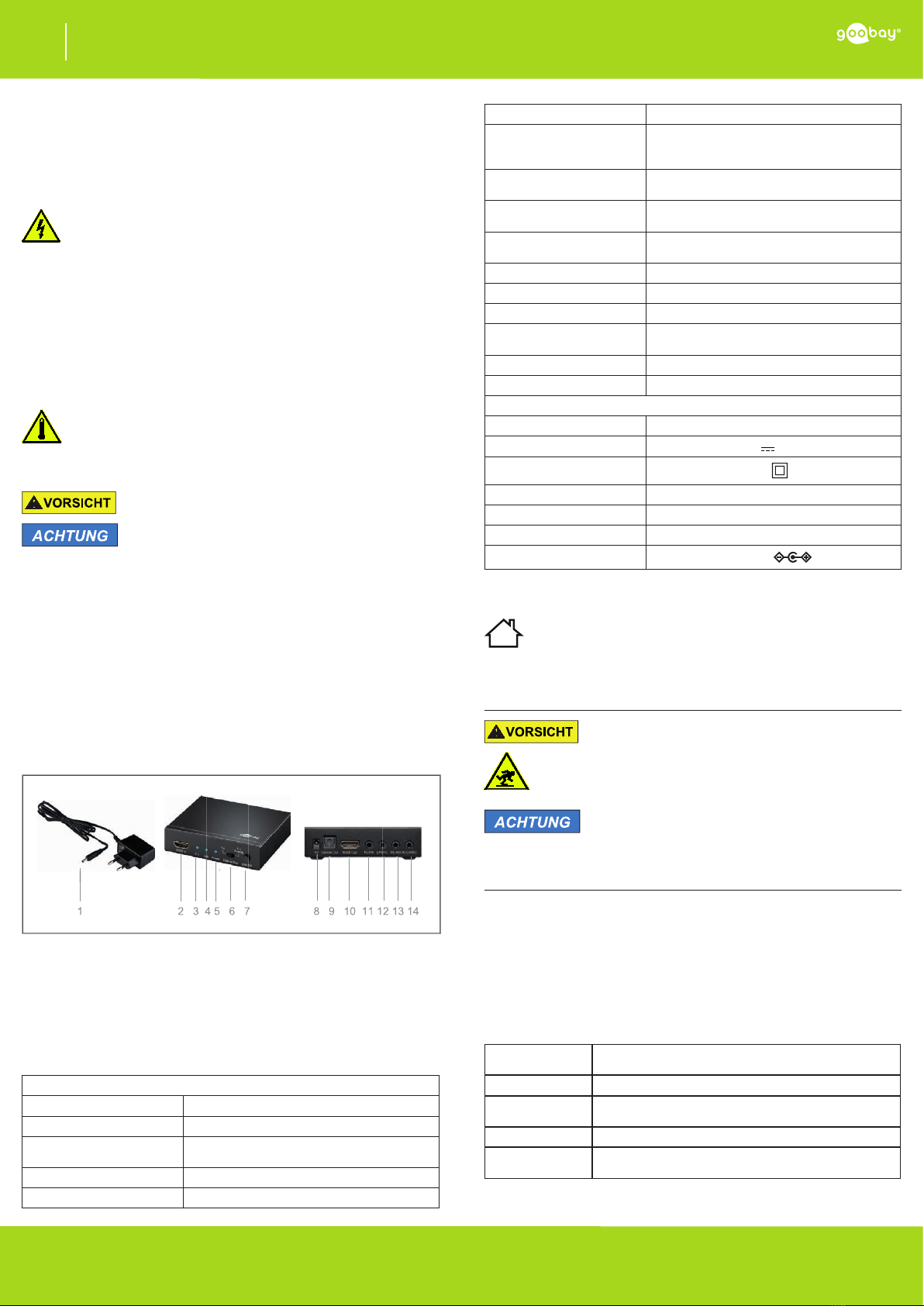

Fig.1: Bedienelemente
1 Netzteil 2 HDMI™-Eingang
3 LPCM-LED 4 LED-Signalstatusanzeige (Link)
5 LED-Betriebsanzeige 6 Wahlschalter
7 Ein-/Aus-Taster 8 DC-Eingang
9 Optischer Audio-Ausgang (Toslink) 10 HDMI™-Ausgang
11 Analoger Audio-Ausgang (FL/FR) 12 Analoger Audio-Ausgang (LFE/FC)
13 Analoger Audio-Ausgang (RL/RR) 14 Analoger Audio-Ausgang (RLC/RRC)
2.4 Technische Daten
HDMI™/4K2K 7.1 Audio Extractor
Artikel-Nr. 58967
Eingänge 1 x HDMI™
Ausgänge 1 x HDMI™, 1 x Toslink,
4 x Klinkenbuchse 3,5 mm (analog Audio)
Datenübertragungsrate 300 Mbit/s / 10,2 Gbit/s
Videoausgang HDMI™, HDCP 1.2, DVI 1.0
Videoformate 4K2K, 3D
Audio-Abtastrate
HDMI-Ausgang
Optischer-Ausgang (S/PDIF)
bis zu 192 kHz
HDMI™ Audioformate LPCM 2.0 / 5.1 / 7.1 Channel,
DTS 2.0 ~ 5.1 Channel, DTS-HD Master Audio
Optische Audioformate
(Toslink) LPCM 2.0 Channel, DTS 2 ~ 5.1 Channel
Analog-Stereo-Audio-formate 4 x 3,5 mm Audio,
7.1 CH Analog Audio
Betriebstemperaturbereich 0 ~ +40 °C
Betriebsluftfeuchtigkeit 10-85 % RH (keine Kondensation)
Lagertemperatur -20 ~ +60 °C
Luftfeuchtigkeit bei
Lagerung 5-90 % RH (keine Kondensation)
Maße 95 x 82 x 24 mm
Gewicht 382 g
Netzteil
Eingang 100-240 V~ @ 50/60 Hz, 0,4 A
Ausgang 5V , 2 A
Schutzklasse II
Maße 60,9 x 27,1 x 72,6 mm
Gewicht 77,5 g
Kabellänge 1,43 m
Polarität positiv
Tab.1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise können zu schweren
Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass
es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
• Trennen und verbinden Sie Kabel mit Vorsicht.
• Verwenden Sie nur das mitgelieferte Netzteil
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Schließen Sie Ihr HDMI™-Quellgerät mittels HDMI-Kabel an den
HDMI-Einang (2) des HDMI™/4K2K 7.1 Audio Extractors an.
4. Schließen Sie Ihr(e) Ausgabegerät(e), mittels passender Kabel an
die Ausgänge des HDMI™/4K2K 7.1 Audio Extractors an.
Es stehen, abhängig vom HDMI-Eingangssignal des Quellgerätes 4
analoge Audio-Ausgänge zur Verfügung:
Analoger
Audio-Ausgang
Beschreibung
FL / FR Für Audiosignal "vorn links" (FL) und "vorn rechts" (FR).
LFE / FC Für Audiosignal "tieffrequente Sounds /Subwoofer" (LFE) und
Front-Center-Lautsprecher (FC).
RL / RR Für Audiosignal "hinten links" (RL) und "hinten rechts" (RR).
RLC / RRC Für Audiosignal "Center-Lautsprecher hinten links" (RLC) und
"Center-Lautsprecher hinten rechts" (RLC / RRC).
Tab.2: Übersicht Analoge Audioeingänge

Betriebsanleitung
HDMI™/4K2K 7.1 Audio Extractor
DE
58967
- 2 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1_1
6. Schließen Sie das Netzteil (1) an den DC-Eingang (8) des HDMI™
Audio Extractors und dann an eine 100-240 V~ Steckdose an.
8. Schalten Sie alle angeschlossenen Geräte und den HDMI™
Audio Extractor ein.
Die POWER-LED leuchtet, wenn Spannung anliegt und der
HDMI™/4K2K 7.1 Audio Extractor eingeschaltet ist.
Die LINK-LED leuchtet, wenn Daten vom Quellgerät an das Ausgangsge-
rät übertragen werden.

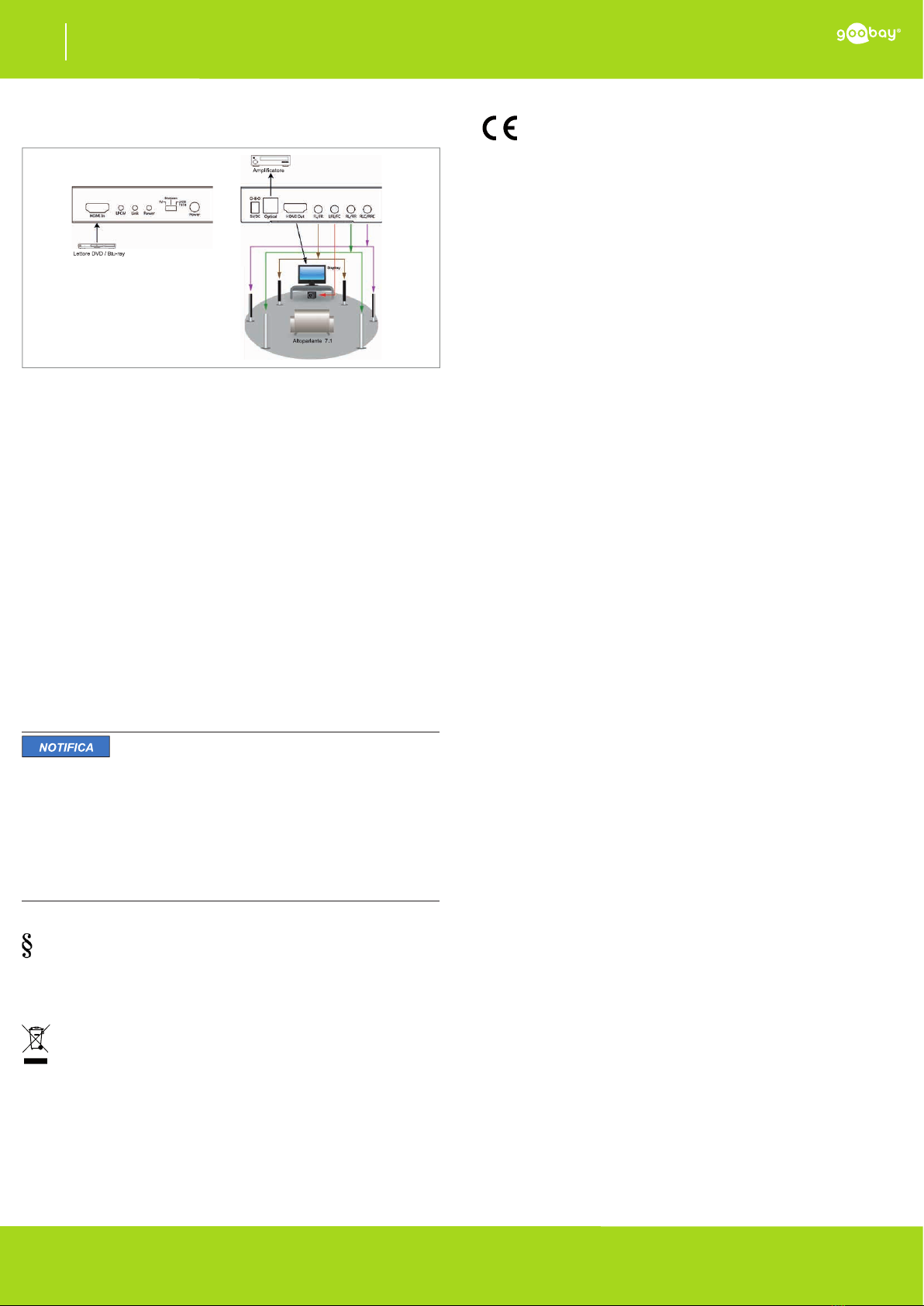

Fig.2: Anschluss
4.2 Bedienung
1. Stellen Sie den Ausgangswahlschalter (6) auf den gewünschten
Audio-Modus:
a.) "TV": Das HDMI™-Signal wird unverändert durchge-
schleift. Die sogenante EDID-Funktion (Extened
        DisplayIdenticationData)teiltdemHDMI™- 
Ausgabegerät mit, welches bestmögliche Audiofor-
mat unterstützt wird.
b.) "Bitstream": Die EDID des HDMI-Ausgabegerätes wird vom
HDMI™/4K2K 7.1 Audio Extractor auf ein 5.1 Audio-
signal begrenzt. Diese Einstellung sollte bei Nutzung
        des o p t is c h esAu d i o - A us g a ngs( 9 )ve r w e ndetw e r d e n .
c.) "LPCM 7.1 CH": Der Audio Extractor ersetzt die Audioeinstellung in
der EDID des HDMI™-Ausgabegerätes mit einem
7.1-Audiosignal. Diese Einstellung sollte bei Nutzung
        deranalogenAudio-Ausgänge(11-14)verwendet
werden.
 DieLPCM-LED(3)leuchtet,wenndieAusgangs-Audio-EDIDzu
LPCM 7.1 CH wechselt.
2. Prüfen Sie am Ausgabegerät die richtige Audio-Einstellung, wenn
kein Ton hörbar ist.
Abhängig vom Audio-Eingangsformat kann das Gerät möglicherweise
nicht über alle Ausgangsanschlüsse Audiosignale ausgeben. Zum
Beispiel wird über den optischen Ausgangsanschluss kein Audiosignal
übertragen, wenn das Eingangsaudioformat > 5.1 ist.
5 Wartung,Pege,LagerungundTransport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädi
gungen, Störungen und anderen nicht durch die Begleitdokumen
tation behebbaren Probleme, an den Händler oder Hersteller.
6 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpich
tet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffent
liche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt
das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebs-
anleitung oder/und der Verpackung weist auf diese Bestimmungen hin.
Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt.
WEEE Nr.: 82898622
8 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Handelsmarke
der Wentronic GmbH, dass das Produkt die grundlegenden Anforde-
rungen und Richtlinien der europäischen Bestimmungen erfüllt.

EN
- 3 -
User Manual
HDMI™/4K2K 7.1 audio extractor
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1.1
58967
1 Safety Instructions
1.1 General
• Read the user manual completely and carefully before use.
The user manual is part of the product and contains important information
for correct use.
• Keep this user manual.
The user manual must be available for uncertainties and passing the
product.
Risk of electric shock:
• In case of emergency, during thunderstorms and after use, pull the
product on its plug housing.
• Do not open the housing.
• Do not modify product and accessories.
• Do not short connectors and circuits.
• Use product, product parts and accessories only in perfect condi
tion.
A defective device may not be put into operation, but must be disconnec
ted from mains and protected against further use.
Target group information:
Not meant for children.
• Secure packaging, small parts and insulation against accidental
use.
Heat storage:
• Do not cover the product.
• Keep enough space around all devices for a good ventlation and
free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries in case of
non-observance.
Warnings against hazards that may result in material
damage in case of non-observance.
2 Description and Function
2.1 Product
The HDMI 4K2K LPCM Extractor allows you to extract audio signals from your HDMI
source. When connecting to a TV or display you don’t always get the best audio, or
in the case of a PC monitor, no audio at all. With this Audio Extractor you can take
your original HDMI audio signal and convert it to digital optical or analog multi-chan-
nel audio. This means that you can output your audio signal to external speakers or
extend your audio signal pathway. Meanwhile, when connecting a 4K2K display a
true video will be performed without down grading the resolution.
2.2 Scope of delivery
HDMI™/4K2K 7.1 audio extractor, power supply, user manual
2.3 Operating elements and product parts
Fig.3: Operating elements
1 Power supply 2 HDMI™ input
3 LPCM LED 4 Link LED
5 Power LED 6 Selection switch
7 On-/Off- switch 8 DC input
9 Optical audio output (Toslink) 10 HDMI™ output
11 Analogue audio output (FL/FR) 12 Analogue audio output (LFE/FC)
13 Analogue audio output (RL/RR) 14 Analogue audio output (RLC/RRC)
2.4 Specications
HDMI™/4K2K 7.1 audio extractor
Artikel No. 58967
Inputs 1 x HDMI™
Outputs 1 x HDMI™, 1 x Toslink,
4 x jack socket 3,5 mm (analogue audio)
Data transfer rate 300 Mbit/s / 10,2 Gbit/s
Video output HDMI™, HDCP 1.2, DVI 1.0
Video formats 4K2K, 3D
audio sampling rate
HDMI™
Optical (S/PDIF)
up to 192 kHz
HDMI audio formats LPCM 2.0 / 5.1 / 7.1 Channel, DTS 2.0 ~ 5.1 Chan-
nel, DTS-HD Master Audio
Optical audio formats
(Toslink) LPCM 2.0 Channel, DTS 2 ~ 5.1 Channel
Analogue stereo audio
formats 4 x 3.5 mm phone jacks output format, 7.1 CH analogue audio
Operating temperature
range 0 ~ +40 °C
Operating humidity 10-85 % RH (no condensation)
Storage temperature -20 ~ +60 °C
Storage humidity 5-90 % RH (no condensation)
Dimensions 95 x 82 x 24 mm
Weight 382 g
Power supply
Input 100-240 V~ @ 50/60 Hz, 0,4 A
Ouput 5V , 2 A
Protection class II
Dimensions 60.9 x 27.1 x 72.6 mm
Weight 77.5 g
Cable Lenght 1.43 m
Polarity positive
Tab.3: Specications
3 Intended Use
We do not permit using the device in other ways like described in chapter
Description and Function. Use the product only in dry interior rooms. Not
attending to these regulations and safety instructions might cause fatal
accidents, injuries, and damages to persons and property.
4 Connecting and Operating
Risk of injury by stumbling and falling
• Mind placing cables in a way, nobody will be disabled and the
cable not be damaged.
• Install the system and devices attached to it in a way that persons
cannot be injured, or objects not be damaged for example by drop
ping or stumbling.
Material damage due to wrong placement and wrong
voltage supply
• Only place on non-slipping surface.
• Use only the supplied power supply.
4.1 Connecting
1. Check the scope of delivery for completeness and integrity.
2. Compare the specications of all equipment be used and ensure
compatibility
3. Connect your HDMI™ source device by HDMI™ cable to the
HDMI™ input (2) of HDMI™/4K2K 7.1 audio extractors.
4. Connect your output device e. g. TV, monitor etc. by HDMI™ cable
to the HDMI™ output (10) of HDMI™/4K2K 7.1 audio extractor.
5. Connect your output device(s) by tting cable(s) to the correspon
ding audio output of the HDMI™/4K2K 7.1 Audio Extractor.
There are 4 analogue aduio outputs available, depending on the HDMI™
input signal of the source device:
Analogue
audio input
Description
FL / FR For front left (FL) and front right (FR) audio outputs
LFE / FC For low-frequency effects/subwoofer (LFE) and front center
(FC) audio outputs
RL / RR For rear left (RL) and rear right (RR) audio outputs.
RLC / RRC For rear left center (RLC) and rear right center (RRC) audio
outputs.
Tab.4: Overview analogue audio outputs

EN
- 4 -
User Manual
HDMI™/4K2K 7.1 audio extractor
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1.1
58967
6. Connect the power supply unit (1) to the DC input (8) of
HDMI™/4K2K 7.1 audio extractors and then to a 100-240 V~
mains socket.
7. Switch on connected devices and HDMI™/4K2K 7.1 audio extrac-
tor.
Power LED is illuminated when the unit is connected with power supply
and the HDMI™/4K2K 7.1 Audio Extractor is on.
Link LED is illuminated, when data of the source device are transferred
to the output device.
Fig.4: Connecting
4.2 Operating
1. Set the selection switch (6) to the preferred audio modus:
a.) "TV": The HDMI™ singnal is looped through unchanged.
        TheExtendedDisplayIdenticationData 
        (EDID)featureadvisestheHDMI™ouputdevice
which audio format is supported.
b.) "Bitstream": The EDID of the HDMI™ output device is limited by
the HDMI™/4K2K 7.1 Audio Extractor to a 5.1 audio
signal. This setting should be used when using the
        opticalaudiooutput(9).   
c.) "LPCM 7.1 CH": The audio settings of the EDID will be replaced by a
7.1 audio signal through the HDMI™/4K2K 7.1 Audio
Extractor. This setting should be used when using
        theanalogaudiooutputs(11-14).
 PCM-LED(3)isilluminatedwhentheoutputaudioEDIDisswitchto
LPCM 7.1 CH.
2. Check the audio setting at your output device, if no sound is heard.
Depending on the input audio format, the unit may not output audio sig
nals through all output ports. For Example, the optical output port will
get no audio signal input when the input audio format is > 5.1.
5 Maintenance, Care, Storage and Transport
The products are maintenance-free.
Material damage
• Clean only with a dry, soft cloth.
• Do not use cleaning agents and chemicals.
• Store cool and dry.
• Store the product out the reach of children and in a dry and
dust-protected ambience when not in use.
• Keep and use the original packaging for transport.
• Avoid stresses such as heat and cold, moisture and direct
sunlight, vibration and mechanical pressure.
• In case of questions, defects, mechanical damage, trouble and
other problems, non-recoverable by the documentation, contact
your dealer or producer.
6 Liability Notice
• We reserve the right to printing errors and changes to product,
packaging or product documentation.
• See our terms of warranty. These are available in their current
form under the given contact details.
7 Disposal Notes
According to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. Its components
must be recycled or disposed apart from each other. Otherwise conta-
minative and hazardous substances can pollute our environment.
As a consumer, you are committed by law to dispose electrical and elect-
ronic devices to the producer, the dealer, or public collecting points at the
end of the devices lifetime for free. Particulars are regulated in national
right. The symbol on the product, in the user`s manual, or at the pack-
aging alludes to these terms. With this kind of waste separation,
application, and waste disposal of used devices you achieve an important
share to environmental protection.
WEEE No: 82898622
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the Wentronic
GmbH ensures, that the product is conformed to the basic standards
and directives.

- 5 -
Mode d‘emploi
HDMI™ > extracteur audio 4K2K 7.1
FR
- 5 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1.1
58967
1 Consignes de sécurité
1.1 En général
• Lisez le mode d‘emploi attentivement et complètement avant
de l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une bonne
utilisation.
• Conservez soigneusement ce mode d‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et transfert du
produit.
Risque de choc électrique:
• Tirez en cas d‘urgence directement après utilisation et pen
dant les orages, branchez le boîtier de connecteur!
• Ne pas ouvrir le boîtier.
• Ne modiez pas produit et les accessoires.
• Pas court-circuiter des connexions et circuits.
• Utilisez le produit, pièces et accessoires des produits unique
ment en parfait état.
Un appareil défectueux ne doit pas être mis en service. Il doit au
contraire être immédiatement mis hors tension et protégé contre toute
utilisation involontaire.
Informations sur le groupe cible:
Non destiné des enfants.
• Sécuriser l‘emballage, petites pièces et l‘isolation contre
l‘utilisation accidentelle.
Accumulateur de chaleur:
• Ne couvrez pas le produit.
• Laissez toujours sufsamment d‘espace qu‘autour du système
an de garantir une ventilation appropriée et de l‘espace entre
les appareils pour ne pas risquer de les dommager.
1.2 Niveaux d‘alerte
Mises en garde contre les dangers pouvant entraîner
des blessures en cas de non respect.
Mises en garde contre les dangers pouvant entraîner
les dommages matériels en.
2 Description et fonctions
2.1 Description
Ce produit vous permet d’extraire des signaux audio à partir d’une source HDMITM.
Lorsque vous connectez un téléviseur ou un écran, il arrive que vous n’obteniez pas
toujours une qualité de son optimale, voire que le son ne fonctionne pas du tout si
vous utilisez votre écran d’ordinateur.
Ce produit vous permet de convertir votre signal audio HDMITM d’origine en
données audio multicanaux numériques optiques ou analogiques. Cela signie que
vous pouvez diffuser votre signal audio sur des haut-parleurs externes ou que vous
pouvez élargir le trajet de votre signal audio. Si vous connectez un écran 4K2K, vous
pourrez proter d’une transmission sans perte de la résolution d’origine.
2.2 Contenu de la livraison
HDMI™ > extracteur audio 4K2K 7.1, bloc d'alimentation, mode d‘emploi
2.3 Eléments de commande
Fig.5: Eléments de commande et pièces
1 Bloc d'alimentation 2 Entrée HDMI™
3 LED LPCM 4 LED voyant de liaison (Link)
5 LED de puissance 6 Commutateur de sélection
7 Interrupteur marche / arrêt 8 Entrée CC
9 Sortie audio optique (Toslink) 10 Sortie HDMI™
11 Sortie audio analogique (FL/FR) 12 Sortie audio analogique (LFE/FC)
13 Sortie audio analogique(RL/RR) 14 Sortie audio analogique (RLC/RRC)
2.4 Spécications
HDMI™ > extracteur audio 4K2K 7.1
Numéro de pièce 58967
Entrées 1 x HDMI™
Sorties 1 x HDMI™, 1 x Toslink,
4 x Prise jack 3,5 mm (sortie audio analogique)
Taux de transfert des données 300 Mbps / 10,2 Gbps
Sortie vidéo HDMI™, HDCP 1.2, DVI 1.0
Formats vidéo pris en charge 4K2K, 3D
Taux d'échantillonnage audio
sortie HDMI™
sortie optique (S/PDIF)
jusqu'à 192 kHz
Formats audio HDMI™ LPCM 2.0 / 5.1 / 7.1 canal, DTS 2.0 ~ 5.1 canal,
DTS-HD Master Audio
Formats audio optique (Toslink) LPCM 2.0 canal, DTS 2 ~ 5.1 canal
Formats audio stéréo analo-
giques 4 x 3,5 mm audio, 7.1 canal audio analogiques
Plage de température de foncti-
onnement 0 ~ +40 °C
Humidité de fonctionnement 10-85 % RH (pas de condensation)
Température de stockage -20 ~ +60 °C
Humidité de stockage 5-90 % RH (pas de condensation)
Dimensions 95 x 82 x 24 mm
Poids 382 g
Bloc d'alimentation
Entrée 100-240 V~ @ 50/60 Hz, 0,4 A
Sortie 5V , 2 A
Classe de protection II
Dimensions 60,9 x 27,1 x 72,6 mm
Poids 7 7, 5 g
Longueur du câble 1,43 m
Polarité positif
Tab.5: Spécications
3 Utilisation prévue
Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de
celle décrite au chapitre Description et Fonctions. Utilisez le produit
uniquement en intérieur dans des pièces sèches et fermées. Ne pas
respecter ces instructions de sécurité et points de règlement est
susceptible de provoquer des accidents mortels, blessures et dommages
à la personne et à ses biens.
4 Connexion et fonctionnement
Risque de blessure en cas de trébucher et la tombe!
• Faire attention à placer les câbles de sorte que qu‘ils ne soient
pas endommagés et que personne ne soit entravé.
• Veuillez installer le système et les appareils xés au support de
telle façon que personne ne risque d‘être blessé ou qu‘aucun
objet ne risque d‘être endommagé en cas de chute.
Les dommages matériels causés par mauvais endroit et
la mauvaise alimentation
• Placer uniquement sur une surface plane antidérapante.
4.1 Connexion
1. Vériez le Contenu de livraison pour l‘exhaustivité et l‘intégrité.
2. Comparez les spécications pour tous les équipements à utiliser et
assurer la compatibilité.
3. Connectez votre appareil source HDMI™ via un câble HDMI™ à
l‘entrée HDMI™ extracteur audio 4K2K 7.1 (2).
4. Connectez votre périphériques de sortie au moyen de câble adap-
té aux sorties d‘extracteur HDMI™.
5. Connectez votre périphériques de sortie au moyen de câble
adapté aux sorties HDMI™ > extracteur audio 4K2K 7.1.
Quatre sorties audio analogiques sont disponibles selon le signal
d’entrée HDMI de l’appareil source :
Sortie
analogiques
Description
FL / FR FL/FR : pour signal audio « avant gauche » (FL) et « avant
droit » (FR)
LFE / FC LFE/FC : pour signal audio « sons basse fréquence/subwoo-
fer » (LFE) et haut-parleur avant-centre (FC).
RL / RR RL/RR : pour signal audio « arrière gauche » (RL) et « arrière
droit » (RR)
RLC / RRC RLC/RRC : pour signal audio « haut-parleur central arrière gauche » (RLC) et « haut-parleur central arrière droit »
(RRC).
Fig.6: Sorties analogiques

- 6 -
Mode d‘emploi
HDMI™ > extracteur audio 4K2K 7.1
FR
- 6 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1.1
58967
6. Branchez l‘alimentation à l‘HDMI™ > extracteur audio 4K2K 7.1
puis à une prise VAC 100-240.
7. Allumez tous les appareils connectés et l‘HDMI™ > extracteur
audio 4K2K 7.1 .
LED de puissance est allumé lorsque l‘alimentation est appliquée et
HDMI™ > extracteur audio 4K2K 7.1 est activée.
   LEDvoyantdeliaison>>Link<<(4)estallumélorsquelesdonnéessont
transférées à partir du dispositif source vers les dispositifs de sortie.
Fig.7: Connexion.
4.2 Opération
1. Régler le sélecteur de sortie (6) sur la fonction souhaitée.
a.) « Téléviseur » :Le signal HDMI™ est transmis sans être modié.
Le soi-disant. Fonction EDID (Extended Display
        IdenticationData)tindiquelepériphériquedesortie
HDMI™ que meilleur format audio est pris en charge.
b.) « Bitstream » : l’EDID du périphérique de sortie HDMI est limité à un
signal audio 5.1 par l´extracteur audio HDMI™/4K2K
7.1. Il faut choisir ce réglage pour utiliser la sortie
audiooptique(9).
c.) « LPCM à 7.1 : l’extracteur audio remplace le réglage audio
canaux » dans l’EDID du périphérique de sortie HDMI™ par un
signal audio 7.1. Il faut choisir ce réglage pour
        utiliserlessortiesaudioanalogiques(11-14).
LaLEDduLPCM(3)s’allumelorsquel’EDIDaudiodesortieseconvertit
en LPCM à 7.1 canaux.
2. Vériez si le son est entendu au niveau du dispositif de sortie le
réglage audio.
Selon le format d’entrée audio, il se peut que l’appareil ne puisse pas
émettre de signaux audio à partir de toutes les bornes de sortie. L’appa-
reil n’est par exemple pas capable d’émettre de signaux audio à partir de
la borne de sortie optique si le format d’entrée audio est supérieur à 5.1.
5 Maintenance, entretien, stockage et transport
Les produits sont sans entretien.
Les dommages matériels
• Produit Nettoyez uniquement avec un chiffon doux et sec.
• Ne pas utiliser de produits chimiques et de nettoyage.
• Endroit frais et sec.
• Conserver le produit hors de la portée des enfants et dans une ambi
ance sèche et protégé de la poussière lorsqu‘il ne est pas en cours
d‘utilisation.
• Conserver et utiliser l‘emballage d‘origine pour le transport.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid,
l‘humidité et de la lumière directe du soleil, ainsi que mi croondes, des
vibrations et de la pression mécaniquee.
• En cas de questions, les défauts, les dommages mécaniques, des
ingérences et d‘autres problèmes, non récupérables par la documenta
tion, contactez votre revendeur ou le producteur
6 Avis de responsabilité
• Nous nous réservons le droit des erreurs d‘impression et des
changements à produit, l‘emballage ou de la documentation du
produit.
• S‘il vous plaît voir nos conditions de garantie. Ceux-ci sont
maintenant disponibles dans leur forme actuelle, conformé-
ment aux coordonnées gurant.
7 Instructions pour l’élimination
Selon la directive européenne DEEE, la mise au rebut des appareils
électriques et électroniques avec les déchets domestiques est stricte-
ment interdite. Leurs composants doivent être recyclés ou éliminés de
f açon séparée. Autrement les substances contaminées et dangereuses
peuvent polluer notre environnement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au
rebut des appareils électriques et électroniques auprès du fabricant, du
distributeur, ou des points publics de collecte à la n de la durée de vie
des dispositifs, et ce de façon gratuite. Les détails sont réglementés
dans le droit national. Le symbole sur le produit, dans le manuel
d‘utilisation, ou sur l‘emballage fait référence à ces termes.
Avec ce genre de séparation des déchets, d‘application et d‘élimination
des dé chets d‘appareils usagés, vous réalisez une part importante de
la protection de l‘environnement.
No DEEE : 82898622
8 EU Declaration of conformity
With the CE sign Goobay®, a registered trademark of the Wentronic
GmbH ensures, that the product is conformed to the basic standards
and directives.

- 7 -- 7 -
Istruzioni per l‘uso
Estrattore audio HDMI™/4K2K 7.1
IT
- 7 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1.1
58967
1 Indicazioni di sicurezza
1.1 Generalmente
• Leggere attentamente e completamente le istruzioni prima
dell‘uso.
Le instruzioni per l‘uso è parte integrante del prodotto e contiene impor
tanti informazioni per un uso corretto.
• Conservare questo istruzioni per l‘uso.
Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento
del prodotto.
Pericolo di scossa elettric:
• Tirez en cas d‘urgence directement après utilisation et pendant les
orages, branchez le boîtier de connecteur!
•Non aprire la custodia.
• Non modicare prodotti e accessori.
• Non corto do collegamenti e circuiti.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in
perfette condizioni.
Un apparecchio difettoso non può essere messo in funzione ma deve es-
sere scollegato subito dalla rete elettrica e protetto dall’ulteriore utilizzo
involontario.
Informazioni sul gruppo di destinazione:
Non è pensato per i bambini.
• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso
accidentale.
Accumulo di calore:
• Non coprire il prodotto.
• Lasciare spazio a sufcienza intorno ai dispositivi di uscita, olte ai
dispositivi audio/video e intorno a tutto il sistema per assicurare
che la ventilazione sia sufciente e che ci sia la tolleranza neces
sarie per il trasporto.
1.2 Livelli di allarme
Avvisi relativi a pericoli che possono tradursi in lesioni
in caso di inosservanza.
Avvisi relativi a pericoli che possono tradursi in danni
materiali in caso di inosservanza.
2 Descrizione e funzione
2.1 Descrizione
Questo prodotto consente di estrarre segnali audio da una fonte HDMITM. Con il
collegamento di un televisore o di uno schermo, non si riceve sempre l’audio ottima-
le, nel caso di un monitor per PC non c’è alcun segnale.
Questo prodotto permette di trasformare il segnale audio HDMITM originale in dati
audio a più canali ottici, digitali o analogici. Ciò consente di distribuire il segnale
audio ad altoparlanti esterni o di ampliare il percorso del segnale audio. Con il colle-
gamento di un display 4K2K viene trasmessa la risoluzione originale senza perdite.
2.2 Scopo della consegna
Estrattore audio HDMI™/4K2K 7.1, alimentatore, istruzioni per l‘uso
2.3 Eléments de commande e parti

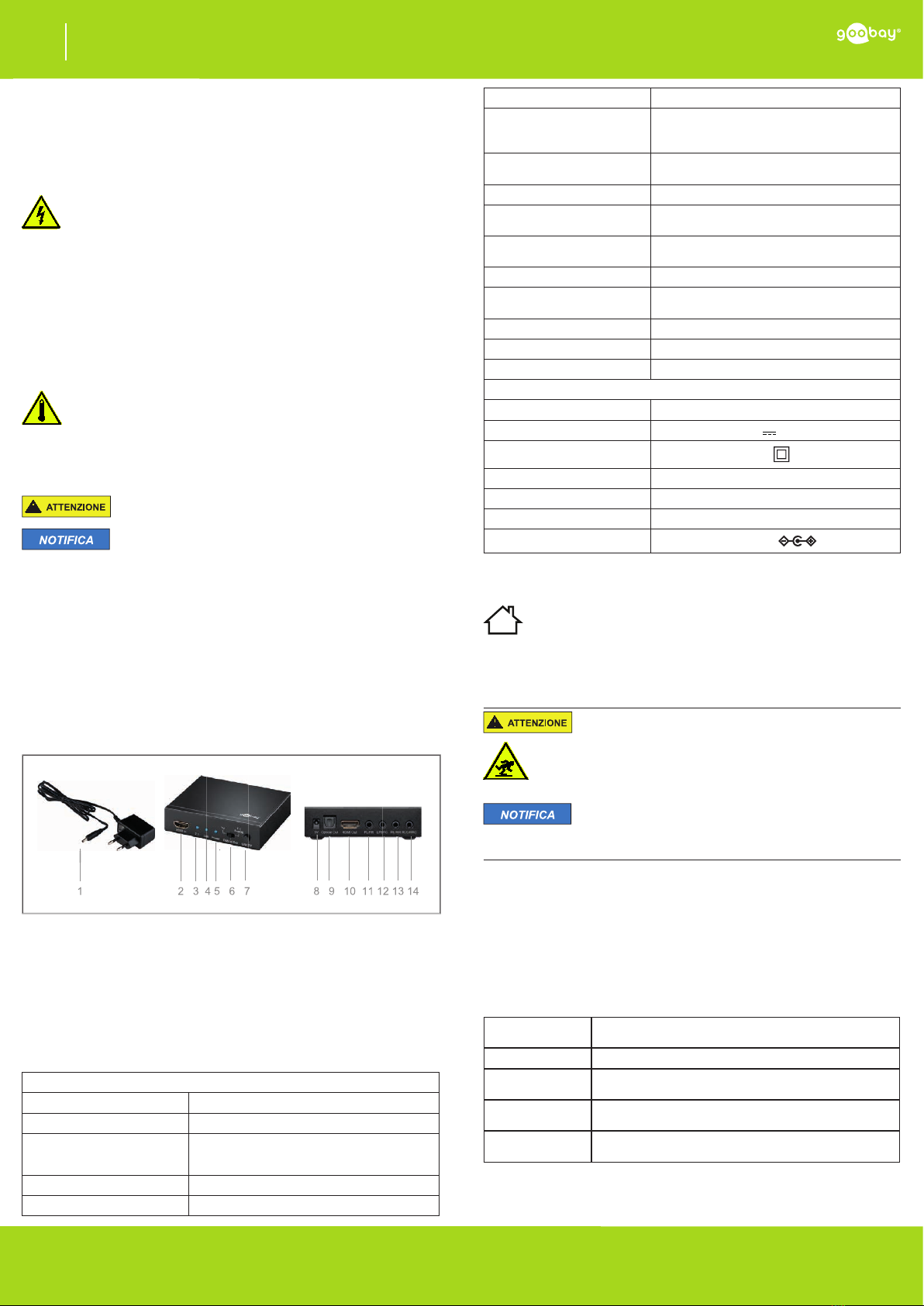

Tab.6: Eléments de commande
1 Alimentatore 2 Ingresso HDMI™
3 LED di LPCM
4 LED di indicatore di trasmissione del segnale (Link)
5 LED di alimentazione 6 Interruttore di selezione
7 Interruttore accendere / spegnere 8 Ingresso CC
9 Uscita audio ottica (Toslink) 10 Uscita HDMI™
11 Uscita audio analogico (FL/FR) 12 Uscita audio analogico (LFE/FC)
13 Uscita audio analogico (RL/RR) 14 Uscita audio analogico (RLC/RRC)
2.4 Speciche
Estrattore audio HDMI™/4K2K 7.1
Numero di articolo 58967
Ingressi 1 x HDMI™
Uscite 1 x HDMI™, 1 x Toslink, 4 x Connettore jack femmina 3,5 mm (uscita
audio analogica)
Velocità di trasferimento dati 300 Mbps / 10,2 Gbps
Uscita video HDMI™, HDCP 1.2, DVI 1.0
Formati video supportati 4K2K, 3D
Frequenza di campionamento
uscita HDMI™
uscita ottica (S/PDIF)
no a 192 kHz
Formati audio HDMI™ LPCM 2.0 / 5.1 / 7.1, DTS 2.0 ~ 5.1, DTS-HD
Master Audio
Formati audio ottica (Toslink) LPCM 2.0, DTS 2 ~ 5.1
Formatio audio stereo ana-
logico 4 x 3,5 mm audio, 7.1 analogico audio
Intervallo operativo di tempe-
ratura 0 ~ +40 °C
Umidità di funzionamento 10-85 % RH (senza condensa)
Temperatura di immagazzi-
naggio -20 ~ +60 °C
Umidità di immagazzinaggio 5-90 % RH (senza condensa)
Dimensioni 95 x 82 x 24 mm
Peso 382 g
Alimentatore
Ingresso 100-240 V~ @ 50/60 Hz, 0,4 A
Uscita 5V , 2 A
Classe di protezione II
Dimensioni 60,9 x 27,1 x 72,6 mm
Peso 77,5 g
Lunghezza del cavo 1,43 m
Polarità positivo
Tab.7: Speciche
3 Destinazione d’uso
Non è consentito l’uso del dispositivo in modo diverso da quello descritto
nel capitolo Descrizione e Funzione. Usare il prodotto solamente in
ambienti interni asciutti. La mancata osservanza di queste regole e delle
istruzioni per la sicurezza può provocare incidenti fatali, lesioni e danni a
persone e proprietà.
4 Collegamento e operativo
Pericolo di lesioni a causa di inciampare e cadere
• Prestare attenzione a collocare i cavi in un modo che nessuno
possa scollegarlo accidentalmente provocando danni allo tesso.
• Installare il sistema ei dispositivi in modo tale che le persone non
possano essere ferite o che glioggetti non siano danneggiati, ad
esempio cadendo o inciampando.
Danni materiali causati da posto sbagliato e
l‘alimentazione sbagliata
• Posizionare Solo su supercie piana, antiscivolo.
• Utilizzare solo unità di alimentazione in dotazione.
4.1 Collegamento
1. Controllare la fornitura sia completa e l‘integrità.
2. Confronta le caratteristiche tecniche per essere utilizzato tutte le
attrezzature e assicurare la compatibilità.
3. Collegare il dispositivo sorgente HDMI™ tramite cavo HDMI™ per
l‘ingresso HDMI™ di estrattore audio HDMI™/4K2K 7.1 (2),
alimentatore.
4. Collegare il dispositivo di uscita mediante cavo HDMI™ alle uscito
di HDMI™ di estrattore audio HDMI™/4K2K 7.1 (10).
5. Collegare i dispositivi(e) di uscita mediante cavo adatto alle uscite
di estrattore audio HDMI™/4K2K 7.1
A seconda del segnale di ingresso HDMI del dispositivo sorgente, sono
disponibili 4 uscite audio analogiche:
Uscita audio
analogico
Descrizione
FL / FR per segnale audio "frontale sinistro" (FL) e "frontale destro" (FR)
LFE / FC per segnale audio "bassi profondi/subwoofer" (LFE) e alto-
parlanti Front Center (FC).
RL / RR per segnale audio "posteriore sinistro" (RL) e "posteriore
destro" (RR).
RLC / RRC per segnale audio "Altoparlante Center posteriore sinistro"
(RLC) e "Altoparlante Center posteriore destro" (RLC/RRC).
Tab.8: Uscite audio analogico
6. Collegare l‘alimentatore al ingresso CC de estrattore audio
HDMI™/4K2K 7.1 (8) e quindi ad una presa VAC 100-240.
7. Accendere tutti i dispositivi collegati e il estrattore audio
HDMI™/4K2K 7.1

- 8 -- 8 -
Istruzioni per l‘uso
Estrattore audio HDMI™/4K2K 7.1
IT
- 8 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2017-12-15
V1.1
58967
Il LED di alimentazione(5)siilluminaquandovieneapplicatal‘alimenta-
zione e l‘estrattore audio HDMI™/4K2K 7.1 è acceso.
IlLEDdiindicatoreditrasmissionedelsegnale(Link)èaccesoquandoi
dati vengono trasferiti dal dispositivo sorgente ai dispositivi di uscita.
Fig.8: Collegamento
4.2 Operativo
1. Portare il selettore di uscita (6) per la funzione desiderata.
a.) "TV": il segnale HDMI™ rimane invariato durante la tras
missione. Il cosiddetto. Funzione EDID (Extended
        DisplayIdenticationData)dicealdispositivodi
uscita HDMITM che meglio formato audio è suppor
tato.
b.) "Bitstream": l’EDID del dispositivo di output HDMI viene limitato
dall’estrattore audio HDMI™/4K2K 7.1 a un segnale
audio 5.1. Tale impostazione dovrebbe essere
        utilizzataincasodiun’uscitaaudioottica(9).
c.) "LPCM 7.1 CH": l’estrattore audio sostituisce l’impostazione audio
nell’EDID del dispositivo di output HDMI™ con un
segnale audio 7.1. Questa impostazione dovrebbe
essere utilizzata in caso di uscite audio analogiche
        (11-14).
IlLEDLPCM(3)siilluminasel’EDIDdell’audioinuscitacambiain
LPCM 7.1 CH.
2. Vericare se nessun suono è sentito al dispositivo di output
l‘impostazione audio corretta.
A seconda del formato audio in ingresso, il dispositivo può eventualmente
non distribuire il segnale audio attraverso tutti i collegamenti in uscita. Ad
esempio, non viene trasmesso alcun segnale audio attraverso il collega-
mento ottico in uscita se il formato audio di ingresso è > 5.1.
5 Manutenzione, cura, conservazione e trasporto
I prodotti sono esenti da manutenzione.
Danni materiali causati da umidità
• Prodotto Pulire solo con un panno asciutto, morbido.
• Non utilizzare detergenti e prodotti chimici di pulizia.
• Conservare fresco e asciutto.
• Conservare il prodotto fuori dalla portata dei bambini e in un ambi-
ente asciutto e protetto dalla polvere quando non in uso.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
• Evitare condizioni estreme, calore estremo e ispezionata la fred
dezza, umidità e luce diretta del sole, così come forni a microonde,
vibrazioni e pressione meccanica.
• In caso di domande, difetti, danni meccanici, interferenze e altri
problemi, non recuperabili per la documentazione, rivolgersi al
rivenditore o produttore.
6 Avviso di responsabilità
• Ci riserviamo il diritto di farlo d‘errori di stampa e modiche al
prodotto, imballaggio o documentazione del prodotto.
• Si prega di consultare i nostri termini di garanzia. Questi sono
ora disponibili nella loro forma attuale sotto le date informazioni di
contatto.
7 Note per lo smaltimento
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed
elettroniche non devono essere smaltite insieme ai riuti urbani. I com
ponenti devono essere riciclati o smaltiti separatamente. Diversamente le
sostanze contaminanti e pericolose possono inquinare l’ambiente.
Il consumatore è obbligato per legge a portare le attrezzature elettriche
ed elettroniche presso punti di raccolta pubblici oppure presso il rivendi
tore o il produttore al termine della loro durata utile. Devono anche
essere osservate tutte le leggi e le normative locali. Il simbolo apposto
sul prodotto, nel manuale o sulla confezione richiama l’attenzione su
questi termini. Con questo tipo di raccolta differenziata e smaltimento
dei prodotti usati si contribuisce in modo sostanziale alla protezione
dell’ambiente.
WEEE No: 82898622
8 UE Dichiarazione di conformità
Usando il marchio CE, Goobay®, un marchio registrato della Wentronic
GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle
linee guida delle normative Europee.
