GTV LD-ZASSLC06W-30 User manual

GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. [phone], fax [phone], www.gtv.com.pl
INSTRUKCJA OBSŁUGI TRANSFORMATOR ELEKTRONICZNY
PL

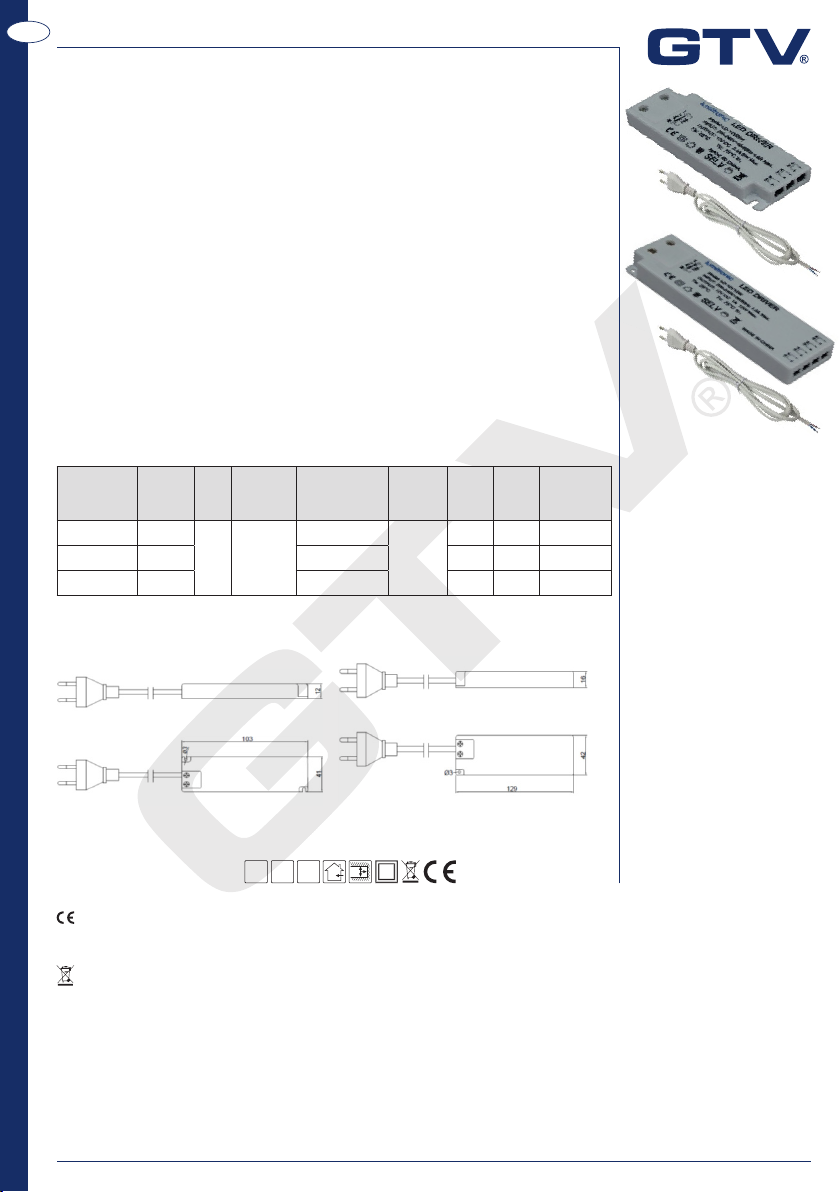

wymiary transformatora
LD-ZASSLC06W-30 LD-ZASSLC15W-30
LD-ZASSLC20W-30
Zasilacze LED 12V, moc: 6 W, 15 W, 20W
Przed montażem proszę zapoznać się z poniższą instrukcją.
Przeznaczenie:
•Transformatory elektroniczne LED przeznaczone są do zasilania ledowych źródeł światła takich jak:
- taśmy LED;
- kontrolery RGB;
- listwy oraz oprawy LED itp.
Charakterystyka:
•Zasilanie wejście: AC 220-240V/ 50-60 Hz
•Zasilanie wyjście: 12 V DC
•Stopień ochrony: IP20
•Moc na wyjściu w zależności od typu: 6 W/ 15W/ 20 W
•Zabezpieczenie przeciwzwarciowe
•Zabezpieczenie przeciążeniowe
•3 wyjścia – 6 W
•5 wyjść – 15 W, 20 W
Dyrektywy EMC (2004/108/EC) i LVD(2006/95/EC)
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy. Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC.
Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napieciu nominalnym od 50V AC do 1000V AC, oraz od 75V DC do 1500V DC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych.
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasykowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpo-
wiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych,
dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym
i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecz-
nych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne.
6 W
15 W, 20 W
AC
220-240V
IP 20
50/60
Hz
Indeks Model Kolor Wejście Wyjście
Max
temperatura
otoczenia
Waga
netto
Waga
brutto Kod EAN
LD-ZASSLC06W-30 LED 6W
biały
AC 220-240 V/
50-60Hz /
0,6 A
12 V DC / 0,5A / 6W
25°C
0,14 kg 0,15 kg 5901867162731
LD-ZASSLC15W-30 LED 15W 12 V DC / 1,25A /15W 0,16 kg 0,17 kg 5901867162748
LD-ZASSLC20W-30 LED 20W 12 V DC / 1,67A /20W 0,17 kg 0,18 kg 5901867162755

GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. [phone], fax [phone], www.gtv.com.pl
OPERATING MANUAL- ELECTRONIC TRANSFORMER
EN
LD-ZASSLC06W-30 LD-ZASSLC15W-30
LD-ZASSLC20W-30
Transformer dimensions
12 V LED Power Adapters, Power rating: 6 W, 15 W, 20W
Please familiarise yourself with the manual before installing the device.
Intended use:
•The electronic LED power transformers are intended for powering LED lamps, e. g.:
LED strips,
- RGB controllers,
- LED runners and xtures, etc.
Technical specications:
•Supply voltage: AC 220-240V/ 50-60 Hz
•Voltage output: 12 V DC
•Protection rating: IP20
•Power output depending on the device type. 6W/ 15 W/ 20 W
•Short-circuit protection
•Overload protection
•3 outputs: – 6 W
•5 outputs: – 15 W, 20W
Index Model Colour Input Output
Max.
ambient
temperature
Net
weight
Gross
weight EAN
LD-ZASSLC06W-30 LED 6W
white
AC 220-240 V/
50-60Hz /
0,6 A
12 V DC / 0,5A / 6W
25°C
0,14 kg 0,15 kg 5901867162731
LD-ZASSLC15W-30 LED 15W 12 V DC / 1,25A /15W 0,16 kg 0,17 kg 5901867162748
LD-ZASSLC20W-30 LED 20W 12 V DC / 1,67A /20W 0,17 kg 0,18 kg 5901867162755
AC
220-240V
IP 20
50/60
Hz
6 W
15 W, 20 W
EMC (2004/108/EC) and LVD (2006/95/EC) directives
Our products comply with the requirements of the following directives and national regulations implementing the directives. Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC.
The directive applies to electrical equipment designed for use with nominal voltage ranging from 50V AC to 1000V AC and from 75V DC to 1500V DC.
WEEE 2002/96/EC directive
Information for users concerning the disposal of electrical and electronic equipment.
This product is marked according to the European Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help
to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for
used up electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop
where you purchased the product.
RoHS Directive 2002/95/EC
Information concerning the use of hazardous substances in electrical and electronic equipment.
In order to protect human health and the environment, we ensure that our products are subject to the RoHS Directive regulations regarding the use of hazardous substances in electrical and electronic
equipment and were designed and manufactured in accordance with the requirements of this Directive. At the same time, we ensure that our products have been tested and do not contain hazardous substan-
ces in quantities that could adversely aect human health or the environment.
