4

Allmän information
Produktbeskrivning
Modellerna GJPASRW-08P/12P/15P/20P/30P är en serie
speciellt framtagna luft/vattenvärmepumpar avsedda
för energieektiv uppvärmning av swimmingpooler eller
spapooler. Modellerna är utvecklade och designade för
nordiskt klimat. Poolvärmepumparna är konstruerade för att
arbeta med god verkningsgrad och låg ljudnivå.
Samtliga modeller har:
• Titanvärmeväxlare som motstår klor- och saltvatten
• Miljövänligt och eektivt köldmedia (R410a)
• Digital LED-kontroll
• Dynamisk avfrostningsfunktion för förlängd poolsäsong
• Flödesvakt och unionskopplingar för säker drift och
enkel installation
Funktionsprincip
Poolvärmepumparna GJPASRW-08P/12P/15P/20P/30P
används främst för uppvärmning men kan även användas för
kylning. Modellerna styrs via ödesvakt och för att de skall
fungera måste således poolens cirkulationspump vara igång.
Poolvärmepumpen arbetar mest energieektivt med
små skillnader i temperatur mellan in- och utlopp.
Rekommendationen är 1-2 graders skillnad mellan in- och
utlopp. Vattenödet regleras via en bypasskoppling. Läs mer
om bypasskoppling i avsnitt 2 – Installation.
Samtliga modeller är utvecklade för att garantera god
verkningsgrad i nordiskt klimat. Viktigt är dock att vara
medveten om att verkningsgraden är beroende av
omgivande utomhustemperatur samt temperatur på
poolvattnet. Värmepumpen kan därför upplevas olika
eektiv under olika delar av året beroende på de yttre
förutsättningarna. Vid säsongsstart, när vattnet är kallt i
poolen, behöver värmepumpen arbeta kontinuerlig under
en längre tid för att rätt temperatur i poolen skall erhållas.
När poolvattnet uppnått önskad temperatur stannar
värmepumpen automatiskt och startar igen vid behov.
Det är alltid ekonomiskt att täcka över poolen när den inte
används, speciellt nattetid. Ca 60 – 70 % av värmen försvinner
från poolens vattenyta. En övertäckning minskar också
värmepumpens drifttid.
Värmepumpen ska alltid installeras utomhus, eftersom den
hämtar sin energi från den omgivande luften. Den måste
vara väl ventilerad och får inte stängas in eller på annat sätt
skärmas av så att luftcirkulationen försvåras. Rundgång av
luften mellan insug och utblås försämrar verkningsgraden.
Undvik installation nära känsliga väggar, som t.ex.
sovrumsvägg.
Frost eller is kan bildas på värmepumpens förångare. Detta
är helt normalt. En automatisk avfrostningscykel startar
då för att smälta bort isen. Efter avfrostningscykeln startar
värmepumpen sitt normala program och fortsätter att värma
poolen.
Modellerna är avsedda för pooluppvärmning under maj -
sept vilket kan anses vara en normal poolsäsong.
I detta kapitel ges bakgrundsinformation om de poolvärmepumpar som omfattas av föreliggande installations- och
sköteselanvisning. Här presenteras också särskilt viktig information, villkor för garanti och säkerhetsföreskrifter. Detta kapitel vänder
sig såväl till användare som installatör.
1
5
POOL
Se etiketter på enheten före anslutning av in- och utlopp.
Klorinator
Sandlter Cirkulationspump

7
Allmän information
6
Ingående delar och tillbehör
1. Huvudenhet – GJPASRW-08P/12P/15P/20P/30P
2. Installationstillbehör
• Installationsanvisning
• Unionskopplingar
• Dämpande gummiklossar
• Dräneringspip
• Vintertäcke
Viktig information
Läs nedan om särskilt viktiga punkter kring transport och
förvaring, installation, användning, underhåll och felsökning.
Transport och förvaring
Avsedda modeller skall transporteras stående. Orsaken är att
upphängningen inuti kompressorn kan ta skada om enheten
läggs ned. Om värmepumpen lutas vid installation eller
tömning bör detta ske försiktigt och under så kort tid som
möjligt.
Orginalemballage är avsett att användas för att minska risk
för transportskador
Ta bort emballaget och kontrollera före monteringen att
värmepumpen inte har blivit skadad under transporten.
Anmäl eventuella transportskador till speditören.
Installation
Poolvärmepumpen skall installeras av en kvalicerad
installatör och placeras utomhus. Enheten skall stå stabilt,
rakt och upphöjd från marknivå. Tillse stabilt och plant
underlag t.ex. trädgårdsplattor, betongfundament, leca-block
eller dylikt.
Vid placering skall installation skall hänsyn tas till
ljudutbredningen. Placering av enheten skall göras så att
ljud från kompressor och äkt stör omgivningen så lite som
möjligt.
Vid avfrostning och drift kan större mängder smält- och
kondensvatten avges. God dränering och avrinning är därför
viktig att tillse.
Enheterna ska stå fritt så att luften inte hindras att passera
förångaren. Undvik placering som innebär rundgång av
kalluft eftersom detta minskar värmepumpens eekt.
Användning och drift
Parametrarna i displayen är fabriksinställda och behöver
ej justeras. Temperaturen är inställd på 27°C. Om du vill
höja temperaturen kontrollera då så att dina önskemål om
högre temperatur inte strider mot eventuella garantier på
poolbygget i övrigt.
Underhållsrutiner
Det är viktigt att dränera poolvärmepumpen på vatten
inför vintern. Materialgarantin omfattas inte av frysskador
pga. bristande underhåll. Vid vinterdränering kan även
värmeväxlaren spolas ur för att avlägsna eventuella
kvarlagringar. Läs mer om dränering i avsnitt 4 - Underhåll,
service och felsökning.
Tillse regelbundet att insugsgallret inte blockeras av löv, snö
eller annat. Vidare skall uppsikt hållas vid kallare väderlek så
att inte för mycket frost eller is byggs upp under enheten.
Vid behov kan ytterhöljet rengöras med fuktad trasa.
Försiktighet bör iakttagas så att enheten ej repas.
Service och support
GJPASRW-08P/12P är konstruerade för tillförlitlig drift
och lång livslängd. Om ett fel uppstår skall du alltid ta
kontakt med den installatör som utfört installationen.
Om installatören i sin tur bedömer att det rör sig om ett
material eller fabrikationsfel, tar denne kontakt med oss
för kontroll och åtgärd av skadan. Ange alltid produktens
tillverkningsnummer. Numret nner du på märkplåten under
LED-displayen. En grundläggande guide för felsökning nns
presenterad i avsnitt 4 – Underhåll, service och felsökning.
Installationsmaterial nns förpackat
inuti maskinen. Montera bort luckan vid
installation och plocka ut materialet.
Observera att rör till installation samt
bypasskoppling anskaas av poolmontör.
!

Allmän information
7
Övrigt
Enheten får endast repareras av kvalicerad installatör
eller på auktoriserad verkstad. Vid reparation skall
originalreservdelar användas.
Det går bra att kombinera solfångare och värmepump
men tag kontakt med återförsäljare vid osäkerhet kring
installationen. Det är viktigt att undvika att koppla
varmt solfångarvatten direkt till poolvärmepumpen. Om
solfångarvattnet blir alltför varmt riskerar du att förstöra
värmepumpen.
Checklista installation
Följande checklista ger en allmän beskrivning av hur
installationen går till.
;Placera värmepumpen på ett fast och horisontellt
underlag
;Öppna serviceluckan och plocka fram det medföljande
installationskitet. Försäkra dig om att samtliga ingående
delar nns med.
;Montera rör för in- och utgående vatten. Var noga att
montera in- och utlopp rätt. Montera värmepumpen
efter sandltret.
;Installera bypass med tre kulventiler för att reglera rätt
delöde ifall ödet överstiger den rekommenderade
arbetsvolymen för poolvärmepumpen.
;Anslut el
;Driftsätt. Var noga med att tillse tillräcklig cirkulation före
uppstart
;Justera ödet till poolvärmepumpen till rätt nivå
;Kontrollera inställningar
Läs mer om uppstart i avsnitt 2 under rubriken – Uppstart av
enheten.
Villkor för garanti
Systemets ingående delar skall transporteras, förvaras och
installeras i enlighet med manualens föreskrifter.
Repareration skall ske av ackrediterad installatör.
Originaldelar måste användas vid reparation.
Om villkoren ovan överträds ogiltigförklaras garantin.
Säkerhetsföreskrifter
Följande säkerhetsföreskrifter är särskilt viktiga att beakta vid
hantering, installation och användning av värmepumpen:
• Ingrepp i produktens kylsystem får endast utföras av
behörig person.
• Bryt alltid strömmen inför ingrepp i systemet
6

8

9
Installation
I detta kapitel ges en omfattande installationsbeskrivning. Detta kapitel vänder sig till främst installatören men kan även läsas av
slutanvändaren för en ökad förståelse.
2
Placering av enheten
Poolvärmepumpen kommer att fungera bra under följande
förutsättningar:
;Tillgång till frisk luft
;Rätt elinstallation
;Rent poollter och korrekt rördragning
Poolvärmepumpen kan i princip placeras var som helst
utomhus. Placera dock inte poolvärmepumpen instängd med
begränsad tillgång till luftintag och luftutblås (Se bild nedan).
Överbyggnad med tak behövs ej. Om du ändå vill bygga in
din värmepump, tänk på att utblåsluften måste komma ut
ordentligt!
Se illustration nedan för horisontell äktmodell.
Uppställning
Poolvärmepumpen skall placeras på ett fast, horisontellt
underlag och bör inte ställas intill eller monteras med hållare
på känsliga väggar av lätt konstruktion. Placering skall göras
så att ljud från kompressor och äkt stör omgivningen så lite
som möjligt.
Enheten skall stå stabilt, rakt och upphöjd från marknivå.
Tillse stabilt och plant underlag t.ex. trädgårdsplattor,
betongfundament, leka-block eller dylikt.
Vid avfrostning och drift kan större mängder smält- och
kondensvatten avges. God dränering och avrinning är
därför viktig att tillse. Vid drift kan upp emot 10 liter
kondensvatten/h bildas.
Utomhusdelen skall placeras så att lufttillförseln till
förångarbatteriet är fullgod. Detta medför högre eekt och
bättre verkningsgrad.

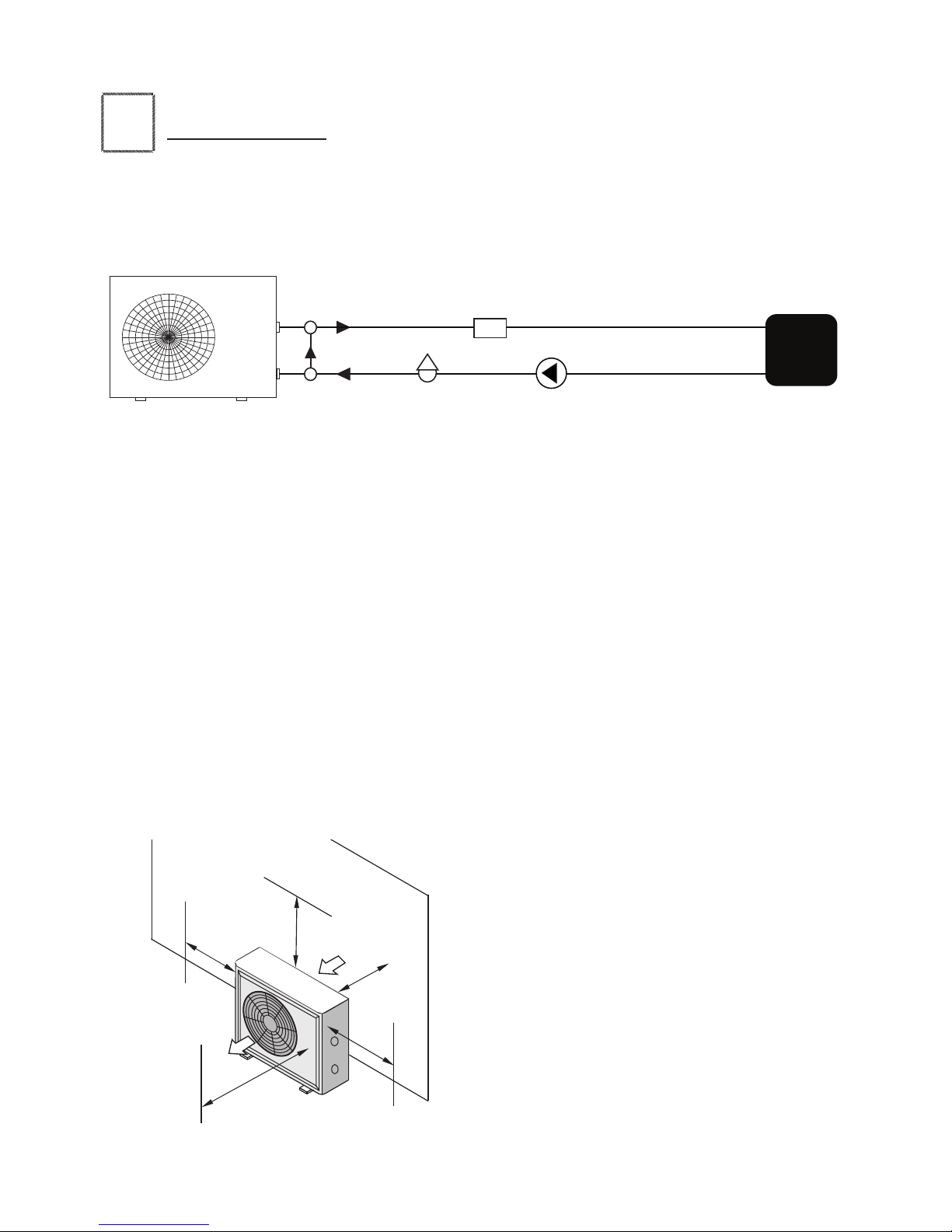

Principskiss
Luftintag
2500mm
700mm
300mm
500mm
700mm
Se etiketter på enheten före anslutning av in- och utlopp.
POOL
Klorinator
Sandlter Cirkulationspump

11
10
Avstånd till poolen
Normalt installeras poolvärmepumpen i anslutning till
poolens reningsverk för att minimera rördragning. Om
rören isoleras blir värmeförlusten minimal såvida den
totala rörlängden understiger 30 m (poolvatten in och
poolvatten retur). En grov uppskattning av värmeförlusten
per 30 meter total rörlängd är 0,6 kW per timme för varje 5
graders temperaturskillnad mellan poolvattnet och luften
som omger rören. Detta är likvärdigt med en ökad körtid av
värmepumpen med 3-5 %.
Avledning av kondensvatten
I förångaren kyls utomhusluften med ca 5-10 °C.
Vattenånga kommer då att kondensera på lamellerna
till förångarbatteriet. Om luftfuktigheten är hög kan det
bli åtskilliga liter vatten per timme. Det nns därför era
dräneringshål i bottenplattan för att vattnet skall avledas.
Det är viktigt att tänka på att placera enheten så att
kondensvattnet kan avledas på ett bra sätt.
Röranslutning
Poolvärmepumpen ansluts mot poolens cirkulationssystem
med hjälp av medföljande 32 mm unionskopplingar.
Skruvanslutningen till värmeväxlaren skall dras åt för hand.
En bypasskoppling skall monteras för att ställa in rätt delöde
till poolvärmepumpen.
Bypasskoppling
Vi rekommenderar att en bypasskoppling monteras till
samtliga installationer för att kunna reglera rätt delöde
till poolvärmepumpen. Rätt delöde innebär balanserad
gång samt minskat slitage på värmepumpens dyraste del,
värmeväxlaren.
Injustering av bypass
För att justera bypassen rätt kan man göra på olika sätt. Ett av
de enklare sätten kan man sammanfatta enligt följande:
1. Låt alla ventiler vara öppna
2. Kontrollera parameter A och b, se avsnitt 3.
a. Om ingen skillnad i temperatur föreligger stäng gradvis
tilloppsventilen tills skillnad ligger mellan 1-2 grader
b. Om skillnaden ligger över 2 grader stäng gradvis
bypassventilen tills skillnad ligger mellan 1-2 grader
Om displayen visar EE03 så betyder det att ödesvakten i
systemet får för lite vatten, bypassventilen måste stängas mer
för att öka ödet genom poolvärmepumpen.
Öppna först alla ventiler för att enklare justera in bypassen.
Parallellkoppling av era enheter
För att spara energi, så rekommenderas att temperaturerna
på enheterna sätts med t.ex. 1 grads skillnad från enhet
1 till N, 28 °C, 27 °C, 26 °C…. (28-N). När temperaturen på
inkommande vatten är nära den önskade temperaturen så
kommer de att stoppa en efter en för att spara energi.
Se gur nedan för installationsprincip.
Installation
Missta inte kondensvattnet för
vattenläckage!
!
Klorinatorcell
Pool
Ventil
Vattenkälla
Cirkulationspump
Sandfilter
1 2 3 N
Parallellkoppling av era enheter.
Bypassventil

11
Elektrisk installation
Elanslutningen görs i poolvärmepumpens kopplingsbox som
nns bakom frontpanelen. En arbetsbrytare (med eller utan
säkring) ska vara ansluten och synbart placerad vid enheten.
Arbetsbrytaren skyddar mot oavsiktlig start vid t.ex. service
av enheten. Även om värmeväxlaren är elektriskt isolerad från
resten av systemet och avskiljer poolvattnet från elektricitet
måste enheten anslutas till jord för att uppnå fullgott
kortslutningsskydd.
På anslutningsplinten nns ytterligare en anslutning, 1 och 2
(To Pump). Denna anslutning kan användas om man önskar
ansluta en separat cirkulationspump till poolvärmepumpen.
Se elschemat i avsnitt 5 för mer detaljerad information om
den elektriska inkopplingen.
Uppstart av enheten
För att kunna värma upp pool- eller spavattnet måste
poolens cirkulationspump startas och vattnet måste cirkulera
genom värmeväxlaren. Följande procedur bör användas vid
uppstart av poolvärmepumpen för första gången:
1. Starta poolens cirkulationspump. Kontrollera eventuellt
läckage och att det nns öde till och från poolen.
2. Slå på matningsspänningen, tryck på ON/OFF på
displayen, enheten skall starta efter några sekunder.
3. Efter några minuter, kontrollera att utblåsluften är kallare
än utomhustemperaturen (5-10 ºC).
4. Stoppa poolens cirkulationspump och kontrollera att
poolvärmepumpen stoppar automatiskt
5. Låt systemet gå dygnet runt tills önskvärd temperatur
uppnåtts. Poolvärmepumpen märker själv när
temperaturen uppnåtts men slår av först när den
överstigit den önskade temperaturen med 1º.
Poolvärmepumpen startar därefter återigen då
temperaturen i poolen understiger den önskade
temperaturen med 1º.
Flödesvakt: Poolvärmepumpen är utrustad med en
ödesvakt som hindrar start vid otillräckligt vattenöde.
Tidsfördröjning: Enheten är utrustad med ca 1 min
startfördröjning för att förhindra upprepade återstarter
och kontaktorslitage. Även ett kort strömavbrott aktiverar
startfördröjningen på 1 min.
Installation
10

12

13
Användning och drift
3
Beskrivning av LED-kontrollen
Nedan följer en beskrivning av LED-displayen. Alla
parametrar är fabriksinställda och behöver således inte
justeras inför uppstart. Vid drift, håll inne vredet i 2 sekunder
för att kontrollera den nuvarande statusen på enheten.
Här kan inställda parametrar, ingående vatten / utgående
vatten / förångare / omgivningstemperatur, kontrolleras
genom att vrida vredet med- eller moturs. Om inga knappar
har tryckts in på 5 sekunder visar LED-displayen ingående
vattentemperatur. När enheten är i drift visas ett H eller C
bredvid ingående vattentemp. på displayen. Observera att
enheten skall vara i standby ifall parameter 2-9 skall kunna
ändras.
Hur du ändrar driftsparametrar
1. Stäng av enheten genom att trycka in vredet.
2. Välj parameter mellan 0-9 genom att rotera vredet.
3. Tryck in vredet.
4. När parametervärdet blinkar kan inställning göras
genom att rotera vredet.
5. Efter 5 sekunder slutar parametervärdet att blinka och
inställningen är gjord.
Tryck in vredet
för att starta
/ stanna
värmepumpen
Håll inne vredet
i 2 sekunder för
att kontrollera
och ställla
driftsparametrar Parameter 0: Önskad pooltemp. i
kylläge. (8 - 28 °C)
Parameter 1: Önskad pooltemp. i
värmeläge. (15 - 40 °C)
Parameter 2: Tid mellan
avfrostningar. (30 - 90 min)
Parameter 3: Starttemperatur för
avfrostning. (-30 - 0 °C)
Parameter 6: Antal system. OBS!
Ändras ej!
Parameter 5: Maximal avfrost-
ningstid (0 - 15 min)
Parameter 4: Stopptemperatur för
avfrostning. (0 - 30 °C)
Håll inne
vredet i 5
sekunder
för att ändra
driftsläge

14
Om du t.ex. vill ändra önskad temperatur i värmeläge håller du in vredet i 2 sekunder och roterar sedan vredet tills
parameterläge 1 visas. Tryck sedan på vredet. När temperaturvärdet börjar blinka ändrar du själv till önskad temperatur
genom att rotera vredet. Notera att värmepumpen måste vara i frånslaget läge när du gör vissa parameterinställningar, alltså
det läge då endast ingående vattentemp. visas på displayen.
Användning och drift
1. Tryck på vredet för att starta
enheten. Vid normal drift visar
displayen inloppstemp. samt
driftsläge.
2. Om parameter 8 är satt till 1 är
det möjligt att byta mellan kyl-
och värmeläge genom att hålla
inne vredet i 5 sekunder, och
sedan rotera vredet mellan HEAT
och COOL. Driftsläge inställt på kylning
Hur man väljer driftsläge
Driftsläge inställt på uppvärmning
Kontrollera givarvärden
Inloppstemperatur Temperatur på förångarbatteriUtloppstemperatur
OmgivningstemperaturHetgastemperatur (används ej)
Parameter 7: Automatisk återstart
vid strömavbrott. (0 = Nej / 1 = Ja)
Parameter 9: Extern pump. (0 =
Alltid igång / 1 = Går samtidigt som
kompressor)
Parameter 8: (0 = Kylläge / 1 =
Värmeläge el. kylläge / 2 = Används
ej / 3 = Värmeläge)

15
Underhåll, service och felsökning
4
Vinterdränering
Det är mycket viktigt att komma ihåg att vinterdränera
maskinen innan vinterförvaringen! Garantin gäller inte
sönderfrusna titanvärmeväxlare! Dränering görs enkelt
genom att röranslutningen till in- och utloppsrören
lossas och skruvas av. Därefter töms maskinen. I samband
med vinterdränering är det en god idé att spola igenom
värmeväxlaren med exempelvis en trädgårdsslang för att få
bort eventuella klorrester.
Underhåll
;Kontrollera vattentillförseln och utsläppet ofta. Rensa
pool-/spalter regelbundet för att undvika skada på
enheten.
;Området omkring enheten skall ha bra avrinning och
ventilation.
;En god idé är att rengöra värmeväxlaren för god funktion
och energibesparing. Detta kan enkelt göras i samband
med vinterdräneringen. Spola igenom värmeväxlaren
med t.ex. en trädgårdslang och töm ur ordentligt. På
detta sätt minskas risken för kvarvarande kloravlagringar.
;Kontrollera strömtillförseln och kabelanslutningarna
regelbundet. Skulle enheten fungera på ett avvikande
sätt, stäng av den och kontakta er installatör.
;Det är en god idé att kontinuerligt se över hur den
insugande delen ser ut. Rengör gärna med tvättsvamp
eller liknande. Ett kontinuerligt underhåll garanterar
optimal verkningsgrad.
;Inför vintern – dränera och täck över!
Felsökning
Om ett fel uppstår skall du alltid ta kontakt med den
installatör som utfört installationen. Om denne i sin tur
bedömer att det rör sig om ett material eller fabrikationsfel,
tar installatören kontakt med oss för kontroll och åtgärd
av skadan. Ange alltid produktens tillverkningsnummer.
Utifrån nedanstående felsökningsguide nns information
att uthämta. Vanliga frågor med svar nns också presenterad
i avsnitt 6. Läs alltid igenom denna innan du kontaktar din
återförsäljare.
Driftstörning Felmeddelande Orsak Åtgärd
Sensorfel inlopp PP1 Sensor ej ansluten, kabelbrott eller
kortslutning Kontrollera eller byt sensor
Sensorfel utlopp PP2 Sensor ej ansluten, kabelbrott eller
kortslutning Kontrollera eller byt sensor
Sensorfel förångare PP3 Sensor ej ansluten, kabelbrott eller
kortslutning Kontrollera eller byt sensor
Sensorfel utegivare PP5 Sensor ej ansluten, kabelbrott eller
kortslutning Kontrollera eller byt sensor
Högtryckspressostat EE1 Gastryck för högt Kontakta installatör
Lågtryckspressostat EE2 Gastryck för lågt Kontakta installatör
Flödesvakt EE3 Lågt öde eller inget vatten i
systemet
Kontrollera vattenöde, justera
bypass, byt ödesvakt
För hög temp.skillnad mellan
inlopp och utlopp PP6 Otillräckligt vattenöde, 12 °C skillnad mellan inlopp och utlopp Kontrollera vattenöde
Antifrysskydd PP7 Inlopp under 4 °C och uteluft 0 °C
eller kallare Automatiskt värmeläge
Kommunikationsfel EE8 Ingen kontakt med styrenhet Kontrollera anslutning mellan
styrenhet och display
Felkodstabell
Vid minsta osäkerhet inför vinterdräneringen,
kontakta din återförsäljare! Söndersprängda
värmeväxlare till följd av glömd
vinterdränering omfattas ej av garantin!
!

16
Underhåll, service och felsökning
Driftstörning Orsak Åtgärd
Inställd pooltemperatur
uppnås ej.
1. Värmepumpen står i standby.
2. Värmepumpen står i kylläge.
3. Värmepumpen är för liten för
poolen.
4. Utomhustemperaturen är för
låg.
5. Poolens isolering är inte
tillräcklig.
6. Hetgastemperaturen är för låg.
1. Tryck på ON/OFF-knappen.
2. Ändra driftläge till Heating
mode enligt avsnitt 4.
3. Större värmepump behövs.
4. Säsongen är över. Större
värmepump behövs.
5. Övertäckning krävs.
6. Hetgasgivaren, parameter d,
bör visa över 45 grader.
Värmepumpen isar igen.
1. Pooltemperaturen är för låg.
2. Hög luftfuktighet.
1. Ställ om parametrar för
avfrostning till längre
avfrostningstid. Vid behov
kör i kylläge för att smälta
isen. Se avsnitt 4.
2. Ställ om parametrar för
avfrostning till högre
stopptemp. Vid behov kör i
kylläge för att smälta isen.
Se avsnitt 4.
Flödesvakten larmar EE03. 1. Flödet är för lågt. 1. Kontrollera att reningsverket
är igång.
Felsökningsschema

17
Teknisk beskrivning
5
Nr. Beteckning Beskrivning
1 OUT1 Styrsignal till kompressorrelä (230 VAC)
2 OUT2 Styrsignal till cirkulationspump (230 VAC)
3 OUT3 Styrsignal till fyrvägsventil (230 VAC)
4 OUT4 Styrsignal till äktmotor (230 VAC)
5 OUT5 Styrsignal - används ej (230 VAC)
6 AC-N Nolledning (230 VAC)
7 CN1 / CN2 Matningsspänning (12 VAC)
8 NET/GND/12V Displaykontroller
9 DI01/GND Extern On/O-switch (digital ingång)
10 DI02/GND Flödesvakt (digital ingång)
11 DI03/GND Lågtryckspressostatsignal (digital ingång)
12 DI04/GND Högtryckspressostatsignal (digital ingång)
13 DI05/GND Mode input (digital ingång)
14 DI06/GND Sensoringång - används ej (digital ingång)
15 AI01/GND Sensoringång - används ej (analog ingång)
16 AI02/GND Ingående vattentemperatur (analog ingång)
17 AI03/GND Utgående vattentemperatur (analog ingång)
18 AI04/GND Förångarbatteriets temperatur (analog ingång)
19 AI05/GND Utomhustemperatur (analog ingång)
20 AI06/GND Sensoringång - används ej (analog ingång)
OUT1 OUT2
OUT3
OUT4
AC-N
3 4 3 4
CN19
GND
AI06
GND
AI05
GND
AI04
GND
AI03
CN1 CN2 12V NET GND DI01 GND DI02 GND DI03 GND DI04 GND DI05 GND
PC1000
GND
AI02
OUT5
CN6
GND
AI01
DI06 GND
Kopplingsförklaring

Teknisk beskrivning
18
19
GJPASRW-08P/12P/15P/20P/30P
LED
T C 12V
L N 1 2
t
5K
t
5K
t
5K
t
5K
4V
FS LP
AT
CT
OT
IT
230 VAC 50 Hz
To power supply F M
C 2
BLU BLK
RED
HP
COMP
C C C R
C S
BLK
RED WHT
C S C R
CC
C 1
N
13 2 4
5 6
7 8
01
N
N
N
N
4V
RED
L N
RED BLU
N
P
N
L L P
AT
CT
OT
IT
BLU
Y/G
BR N
12V
12V
FS FS
LP LP
HP HP
N
N
N
4V
N
6.8K
OUT1 OUT2
OUT3
OUT4
AC-N
3 4 3 4
CN19
GND
AI06
GND
AI05
GND
AI04
GND
AI03
CN1 CN2 12V NET GND DI01 GND DI02 GND DI03 GND DI04 GND DI05 GND
PC1000
GND
AI02
OUT5
CN6
GND
AI01
DI06 GND
KM1
K1
KM1
Endast för GJPASRW-08P/12P/15P
Endast för GJPASRW-20P/30P
AT Utegivare
COMP Kompressor
CT Förångargivare
FM Fläktmotor
IT Inloppsgivare
LP Lågtryckspressostat
OT Utloppsgivare
4V Fyrvägsventil
FS Flödesvakt
TC Transformator
HP Högtryckspressostat
KM1 Kompressorkontaktor
230V
Elschema
Enfasanslutning

GJPASRW-08P/12P/15P/20P/30P
Tekniska data
Toppvy
Frontvy
780
560
350
Inlopp
Utlopp
Mått och anslutningar
Modell GJPASRW-08P GJPASRW-12P GJPASRW-15P GJPASRW-20P GJPASRW-30P
Värmeeekt1kW 3,5 5,0 6,25 8,5 11,0
Ineekt kW 0,8 0,95 1,1 1,7 2,2
Uppvärmningskapacitet2m35 - 15 10 - 25 15 - 30 25 - 40 35 - 60
Driftspänning 230 VAC 1-fas 50 Hz
Driftström A 3,5 4,2 5,4 7,8 11,2
Säkringsstorlek A 10 16
Kompressor Rotationskompressor
Köldmediemängd (R410a) kg 0,55 0,8 0,9 1,0 1,3
Fläktförbrukning W 50 50 75 120 120
Nominellt luftöde m3/h 1600 1600 2300 2300 2300
Ljudnivå2dB(A) 47 47 47 51 54
Vattenanslutning mm 32 mm 50 mm
Nominellt vattenöde m3/h 1,5 1,8 2,2 3,0 4,5
Tryckfall vid nominellt öde bar 0,12 0,12 0,08 0,10 0,10
Pressostatbrytvärde HP bar 44 (sluter igen vid 32 bar)
Pressostatbrytvärde LP bar 0,2 (sluter igen vid 1,5 bar)
Höjd mm 560 560 570 650 650
Bredd mm 780 780 746 1053 1053
Djup mm 350 350 290 445 445
Vikt kg 31 37 38 55 58
1Värmeeekt uppmätt vid 24 °C / 19 °C utomhustemperatur, DB / WB (Dry bulb / Wet bulb).
Inkommande vattentemperatur 27 °C.
2Uppvärmningskapaciteten ska ses som riktvärden för en isolerad pool med övertäckning
nattetid.
18
19
Teknisk beskrivning
265
9 7
W a t e r I n le t
W a t er O u tle t
5 0
5 0
1006
755
425
650
440
420
445
1053
GJPASRW-08P/12P
GJPASRW-20P/30P
746
570
290
GJPASRW-15P

20
