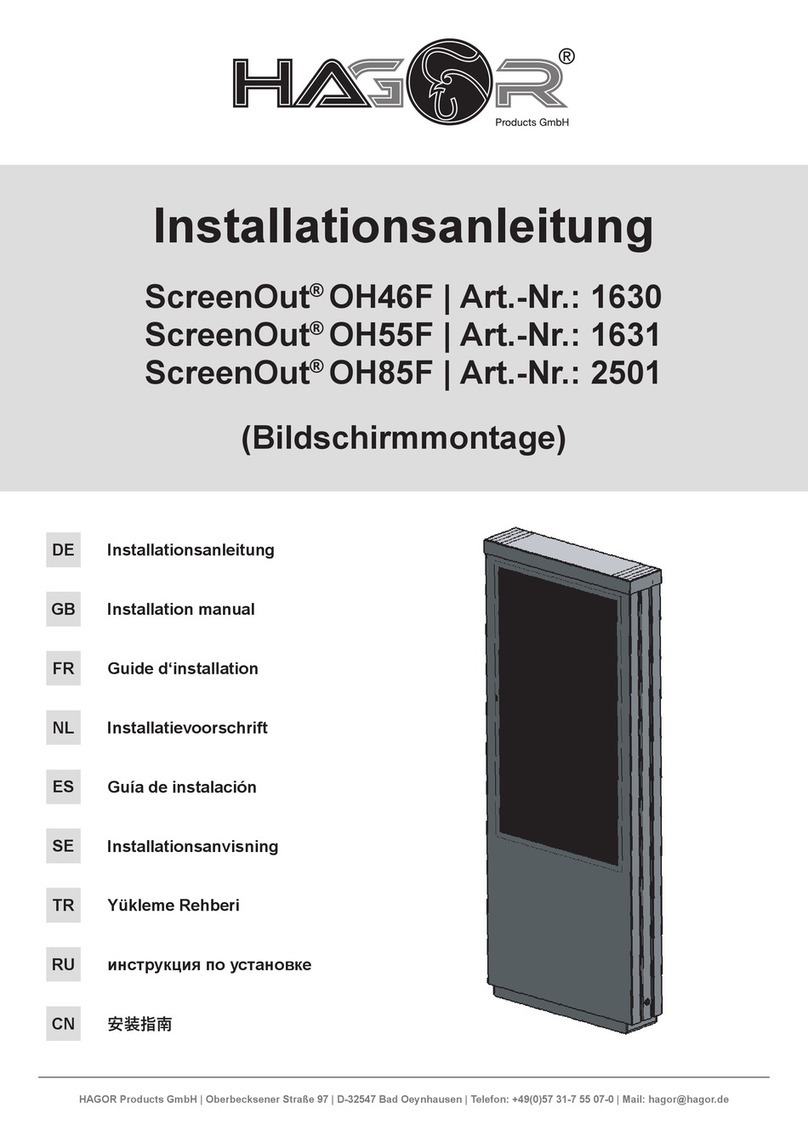

Installationsanleitung
ScreenOut® OH46A/F | Art.-Nr.: 1630
ScreenOut® OH55A/F | Art.-Nr.: 1631
ScreenOut® OH75A/F | Art.-Nr.: 2500
ScreenOut® OH85F | Art.-Nr.: 2501
(Bildschirmmontage)
DE Installationsanleitung
ES Guía de instalación
GB Installation manual
FR Guide d‘installation
SE Installationsanvisning
TR Yükleme Rehberi
RU инструкция по установке
NL Installatievoorschrift
CN 安装指南

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: [phone] | Mail: [e-mail]
DE
GB
Achtung!
Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei
der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf
schützen.
Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-
de Teile können zu Verletzungen und Materialschäden führen.
Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die
speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies
vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.
Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-
gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.
Caution!
Technical devices are of considerable value. You should therefore handle the
components carefully during installation and protect them if necessary.
If necessary, the installation area should also be secured. Falling parts can cause
injuries and material damage.
The materials included in the scope of delivery may not be suitable for the spe-
cial conditions at the installation site. Please check this in advance and replace it
with suitable materials if necessary.
If you are unsure about the installation of the product or have any questions,
please contact us or other trained specialists.
Bitte beachten!
Mindestens 2 Personen zur Montage erforderlich!
KG

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: [phone] | Mail: [e-mail]
1
1
2
Drehen Sie den Schlüssel im Zentralschloss (1) und heben Sie gleichzeitig den Deckel (2) ab.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: [phone] | Mail: [e-mail]
2
Hängen Sie nun die Front- und Rückseite nach oben aus.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: [phone] | Mail: [e-mail]
3
Montieren Sie den Bildschirm. Nutzen Sie zum einhängen die Schlüssellöcher.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: [phone] | Mail: [e-mail]
4
Hängen Sie die Front- und Rückseite wieder ein.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: [phone] | Mail: [e-mail]
5
2
1
Setzen Sie den Deckel (1) wieder auf und verriegeln Sie das Zentralschloß (2).
