Heath Zenith SL-5655 User manual

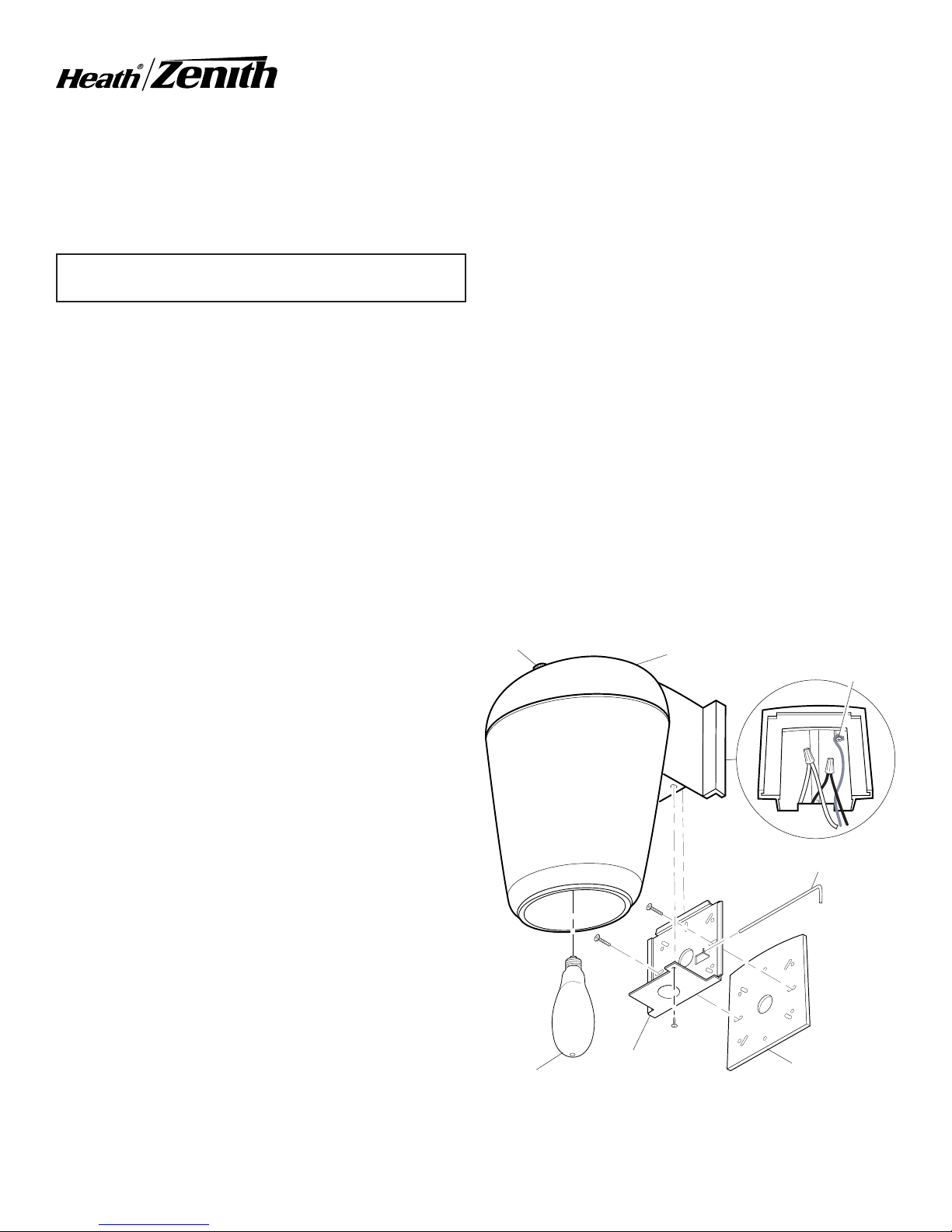

Gasket
(Optional)
Mounting
Bracket
Photocontrol
Ground
Screw
Fixture
Lamp
Temporary
Pin
© 2005 DESA Specialty Products™ 598-1059-02
Installation Instructions
READ ALL INSTRUCTIONS CAREFULLY BEFORE BEGINNING INSTALLATION.
NOTE: All wiring must be run in accordance with the National Electrical Code (Canadian Electrical Code in Canada) through conduit or
another acceptable means. Contact a qualified electrician if there is any question as to the suitability of the system.
This fixture can be mounted on a wall with, or without using a flush-mounted
junction box. Do not attempt to mount this fixture on a surface-mounted
“Wet Location” junction box. Use the instructions below that apply to
your application.
Installation Using A Junction Box
Note: If your junction box protrudes out of the wall slightly, you may want
to use the enclosed gasket so less caulking is required.
1. Hold the Mounting Bracket and Gasket over the junction box. Thread
the supply wires through the large hole in the back of the Mounting
bracket. Select the holes in the mounting bracket that line up with the
screw holes in the junction box. Make sure the bottom of the Mounting
Bracket is level. Secure with the two #8 screws provided.
Installation Without A Junction Box
1. Select a location on a flat wall with structurally sound wood and from 5
to 25 feet from the ground. The wood should be at least one inch thick
to safely secure the fixture.
2. Use the Mounting Bracket as a template. Hold it at the desired mount-
ing location (making sure the bottom is level), and mark four mounting
holes.
3. Use four #8 or #10 wood screws or galvanized deck screws at least 1
inch long (not provided) to secure the Mounting Bracket to the wall. It
may be necessary to drill appropriate pilot holes if mounted to hardwood
to avoid splitting.
4. Remove the knockout in the bottom of the Mounting Bracket, and bring
your supply wires through this knockout using appropriate flexible
conduit or other approved means of wiring.
Dusk-To-Dawn Patio Light
Model SL-5655
CAUTION: Make sure the power is off before starting the
installation.
Complete The Installation
1. Put the Temporary Pin through the holes in the Mounting Bracket.
2. This fixture must be grounded. Connect the supply ground wire to the
green ground screw. You can also attach a bare or green “pigtail” to
the green ground screw, then connect the ground pigtail to the supply
ground when the other supply wires are connected.
3. Slide the fixture onto the Mounting Bracket, and allow the fixture to
rest on the Temporary Pin.
4. Connect the fixture wires to the supply wires (black to black, white to
white, and if a ground pigtail was added above, connect this pigtail to
the supply ground wire). Secure with the wire connectors provided.
5. Remove the Temporary Pin, and slide the fixture all the way down onto
the Mounting Bracket making sure no wires get pinched.
6. Install the screw through the bottom of the Mounting Bracket and into
the fixture housing. Tighten this screw.
7. Install ONLY a 100 watt mercury vapor type H38 lamp (provided).
8. Caulk fixture mounting surface with silicone weather sealant.
To test operation during daylight, cover the photocontrol with black tape.
Turn on the power. The light will take up to ten minutes to reach full bright-
ness. Remove the tape from the photocontrol and your unit will operate
automatically—on at dusk, off at dawn.

2598-1059-02
ONE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from state
to state or province to province.
For a period of one year from the date of purchase, any malfunction caused by factory defective parts or workmanship
will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries,
and other expendable items are not covered by this warranty. Unauthorized service or modification of the product or of
any furnished component will void this warranty in its entirety. This warranty does not include reimbursement for incon-
venience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only DESA Specialty Products™ assembled products and is not extended to other equipment and
components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY
WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR
ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL,
OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO
LIABILITY ON THE PART OF DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER
OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Proof of purchase is required for warranty claims.
TECHNICAL SERVICE
Please call 1-800-858-8501 for assistance before returning product to store.
If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the problem persists, call* for as-
sistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products
* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product

3
598-1059-02
© 2005 DESA Specialty Products™ 598-1059-02 S
Instrucciones para la Instalación
LEA CUIDADOSAMENTE TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN
NOTA: Todo el cableado debe ser tendido de acuerdo al Código Eléctrico Nacional (Código Eléctrico Canadiense en Canadá) por tube-
ría u otro medio aceptable. Póngase en contacto con un electricista calificado si tiene alguna pregunta respecto a si el sistema
(eléctrico) es apropiado.
Este artefacto puede ser montado sobre una pared, usando o no una caja de
empalme montada al ras. No trate de montar este artefacto sobre una caja
de empalme para “sitio húmedo” que esté montada sobre una superficie.
Use las instrucciones abajo indicadas que se apliquen a su uso.
Instalación Usando una Caja de Empalme
Nota: Si su caja de empalme sobresale ligeramente de la pared, pueda que Ud.
desee usar el empaque adjunto para que se requiera menos calafateo (sello).
1. Sostenga la Consola de Montaje y el Empaque encima de la caja de
empalme. Pase los conductores de alimentación por el orificio posterior
grande de la consola de Montaje. Escoja los orificios en la consola de
montaje que alineen con los orificios roscados de la caja de empalme.
Asegúrese que la base inferior de la Consola de Montaje esté a nivel.
Asegúrela con los dos tornillos #8 provistos.
Instalación Sin Una Caja de Empalme
1. Seleccione la ubicación en una pared plana de madera estructuralmente
firme y entre 5 a 25 pies del piso. La madera debería ser al menos de
una pulgada de espesor para asegurar firmemente al artefacto.
2. Use la Consola de Montaje como plantilla. Sosténgala en el sitio de
montaje deseado (asegúrese que la base inferior esté a nivel) y marque
los cuatro orificios de montaje.
3. Use cuatro tornillos para madera #8 ó #10 o tornillos galvanizados de
cubierta de al menos 1 pulgada de largo (no provistos) para asegurar la
Consola de Montaje a la pared. Puede ser necesario taladrar orificios
guías apropiados si se monta sobre madera dura para evitar rajaduras.
4. Retire el disco removible de la base inferior de la consola de montaje, y pase
los conductores de alimentación por el agujero dejado por el disco usando
la tubería flexible apropiada u otros medios de cableado aprobados.
Complete la Instalación
1. Pase la Clavija Provisional por los orificios de la Consola de Montaje.
2. Este artefacto debe conectarse a tierra. Conecte el conductor de alimen-
tación de puesta a tierra al tornillo verde de conexión a tierra. Ud. puede
también conectar un “conductor flexible” desnudo o verde al tornillo de
puesta a tierra, luego que los otros conductores de alimentación estén
conectados, conecte el conductor flexible de puesta a tierra al conductor
de alimentación de puesta a tierra.
3. Deslice el artefacto sobre la Consola de Montaje, y deje que el artefacto
descanse sobre la Clavija Provisional.
4. Conecte los conductores del artefacto a los de alimentación (negro con
negro, blanco con blanco, y si se ha añadido un conductor flexible de
puesta a tierra, conecte este al conductor de alimentación de puesta a
tierra). Asegúrelos con los conectadores de cable provistos.
5. Retire la Clavija Provisional, y deslice el artefacto todo hacia abajo
sobre la consola de montaje asegurándose que ningún conductor quede
apretado(atascado).
6. Coloque el tornillo desde abajo de la Consola de Montaje para que
entre y asegure a la caja del artefacto. Ajuste este tornillo.
7. Instale SOLAMENTE una lámpara de vapor de mercurio de 100 vatios
tipo H38 (provista).
8. Calafatee el aparato y la superficie de montaje con un sellador de silicona
contra la intemperie.
Para probar el funcionamiento durante la luz diurna, cubra el fotocontrol
con cinta negra. Encienda la energía. A la luz le tomará hasta diez minutos
en alcanzar su brillo total. Retire la cinta del fotocontrol y su lámpara
trabajará automáticamente encendiéndose en el crepúsculo y apagándose
al amanecer.

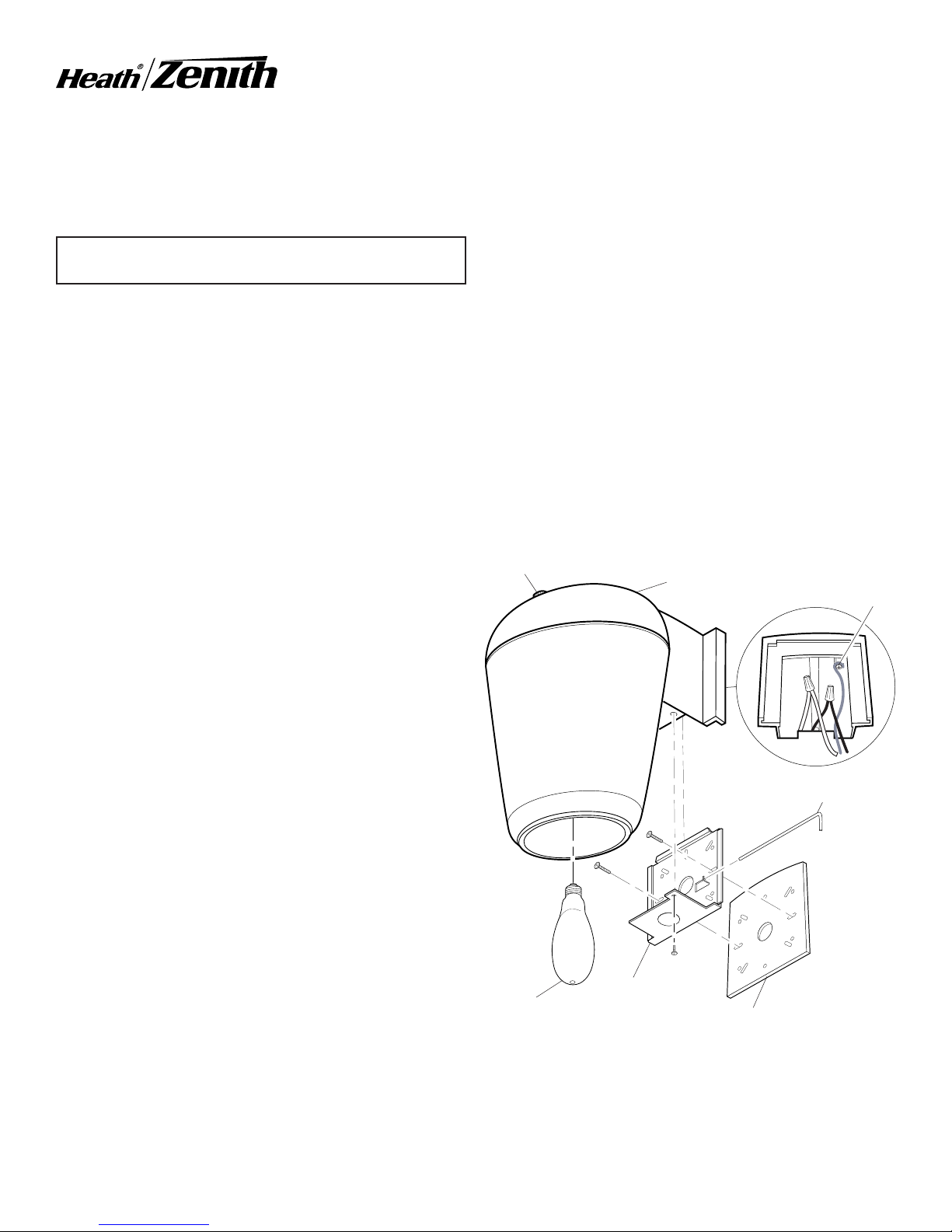

Empaque
(Opcional)
Consola de
Montaje
Fotocontrol Tornillo para
Conexión a
Tierra
Artefacto
Bombilla
Clavija Provisional
Modelo SL-5655
Luz de patio del crepúsculo
al amanecer
CUIDADO: Asegúrese de que la electricidad esté
apagada antes de comenzar la instalación.

4598-1059-02
GARANTÍA LIMITADA A 1 AÑO
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos
que varían de estado a estado o de provincia a provincia.
Por un período de 1 año desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas
de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u
otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de
cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por incon-
veniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products™ y no se extiende a otros
equipos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDI-
DAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE
LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE
EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPON-
SABILIDAD POR PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O
GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños
incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud. Para
reclamos por la garantía se requiere la prueba de compra.
SERVICIO TÉCNICO
(No enviar los productos)
Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español por teléfono. Usted puede también
escribir* a:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.

5
598-1059-02
© 2005 DESA Specialty Products™ 598-1059-02 F
Mode d’installation
LIRE SOIGNEUSEMENT LES DIRECTIVES AVANT D’ENTREPRENDRE L’INSTALLATION.
NOTE : Le câblage doit être conforme aux exigences du Code canadien de l’électricité et être installé dans des canalisations ou autres dispositifs ac-
ceptables. Si vous avez des doutes concernant la convenance du système, consultez un électricien reconnu.
Ce luminaire peut être monté sur un mur, avec ou sans boîte de jonction
affleurante. N’essayez pas d’installer ce luminaire sur une boîte de jonction
pour endroits mouillés montée en surface. Utilisez le mode d’emploi ci-
dessous qui correspond à votre situation.
Installation avec boîte de jonction
Note : Si votre boîte de jonction est légèrement en saillie sur le mur, vous
pourriez vouloir utiliser la garniture incluse pour minimiser le calfeutre-
ment.
1. Placez la console de montage et la garniture sur la boîte de jonction.
Insérez les fils d’alimentation dans le grand trou à l’arrière de la console
de montage. Choisissez, dans la console de montage, les trous qui cor-
respondent aux trous de vissage de la boîte de jonction. Assurez-vous
que le bas de la console de montage est de niveau. Fixez le tout avec
les deux vis #8 incluses.
Installation sans boîte de jonction
1. Choisissez un endroit sur un mur plat, à ossature de bois solide, à 10
à 25 pieds (3 à 8 m) du sol. Le bois doit avoir au moins un pouce (25
mm) d’épaisseur pour que le luminaire puisse être fixé solidement.
2. Utilisez la console de montage comme guide. Maintenez-là à la hau-
teur de montage désirée (en vous assurant que le bas est de niveau) et
marquez l’emplacement des quatre trous de montage.
3. Utilisez quatre vis à bois #8 ou #10 ou des vis à platelage galvanisées
d’au moins 1 po (25 mm) de long pour fixer la console de montage au
mur. Dans le bois franc, il pourra vous falloir percer des trous-pilotes
pour éviter le fendage.
4. Enlevez la débouchure (knockout) dans le bas de la console de montage
et insérez vos fils d’alimentation par ce trou en utilisant un conduit
flexible ou tout autre dispositif de câblage approprié.
Terminez l’installation
1. Insérez le goupille temporaire dans les trous de la console de montage.
2. Ce luminaire doit être mis à la terre. Raccordez le fil de terre d’alimen-
tation à la vis verte de mise à la terre. Vous pouvez également fixer le
fil nu ou la queue de cochon du fil vert à la vis verte de mise à la terre,
puis raccordez la queue de cochon à la mise à la terre de l’alimentation
lorsque les autres fils d’alimentation sont connectés.
3. Faites glisser le luminaire sur la console de montage et laissez le lumi-
naire s’appuyer sur la goupille temporaire.
4. Raccordez les fils du luminaire aux fils d’alimentation (noir à noir
et blanc à blanc, et si vous avez ajouté une queue de cochon comme
indiqué ci-dessus, raccordez la queue de cochon au fil de terre d’ali-
mentation). Fixez les connexions avec les serre-fils inclus.
5. Enlevez la goupille temporaire, et abaissez le luminaire jusque sur la
console de montage, en vous assurant de ne pas pincer de fils.
6. Insérez la vis à travers le bas de la console de montage et dans le boîtier
du luminaire. Serrez cette vis.
7. Installez SEULEMENT une ampoule 100 W de type H38 à vapeurs
de mercure (fournie).
8. calfeutrez la surface de montage du luminaire avec un scellant silicone
résistant aux intempéries.
Pour vérifier le fonctionnement du luminaire le jour, recouvrez la cellule
photoélectrique avec un ruban noir. Mettez le courant. Le luminaire prendra
jusqu’à 10 minutes pour atteindre sa pleine intensité. Enlevez le ruban de
la cellule et votre luminaire fonctionnera automatiquement - s’allumera au
crépuscule et s’éteindra à l’aurore.
Goupille temporaire
Garniture
(facultative)
Console de
montage
Cellule photoélectrique
Vis de terre
Luminaire
Ampoule
Luminaire de terrasse
nocturne automatique
Modèle SL-5655
MISE EN GARDE: Assurez-vous que le courant a été
coupé avant d’entreprendre l’installation.

6598-1059-02
GARANTIE LIMITÉE DE 1 AN
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d’autres
droits, variables d’une province à l’autre.
Pendant une période de 1 an à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de
matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou
à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le
service non autorisé ou la modification du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la
présente garantie.Cette garantie n’inclut pas le remboursement pour le dérangement, l’installation, le réglage, la perte
d’utilisation, le service non autorisé ou les frais d’expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés DESA Specialty Products™ et ne s’étend pas aux autres équipements
et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES,
Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMER-
CIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE,
ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA SPECIALTY
PRODUCTS™ NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS
OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT,
QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des dom-
mages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Pour toute
réclamation en vertu de la garantie, il est nécessaire de présenter une preuve d’achat.
SERVICE TECHNIQUE
(N'envoyez pas de produits)
Si vous éprouvez des difficultés, suivez ce guide. Vous pouvez également écrire à l'adresse suivante :
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d’achat et endroit de
l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.

7
598-1059-02
NOTES/NOTAS ___________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________

8598-1059-02
NOTES/NOTAS ___________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
