HEBU HBS x-touch 200i User manual

PORTOGHESE
DEUTSCH
ENGLISH
FRANÇAIS
ESPAÑOL
ITALIANO
HBS x-touch 200i
Elektrochirurgie-Gerät / Electrosurgical Unit / Appareil
d’électrochirurgie / Aparato de cirugía electrodoméstica /
Apparecchie di elettrochirurgia
Gebrauchsanweisung
Seite 3
Operating Manual
Page 29
Mode d‘emploi
Page 55
Instrucciones para el uso
Página 81
Istruzioni per l'uso
Página 107
Instruções de uso
Página 143
HF 9505

HBS x-touch 200i
2
DE
Inhalt
1Einführung.....................................................................................................................................................3
1.1 Monopolarer Betrieb...............................................................................................................................4
1.2 Bipolarer Betrieb.....................................................................................................................................4
2Lieferumfang .................................................................................................................................................4
3Einsatzbereich...............................................................................................................................................5
3.1 Zweckbestimmung .................................................................................................................................5
3.2 Kontraindikationen..................................................................................................................................5
4Aufbau und Grundbestandteile des Systems............................................................................................5
4.1 Hauptmenü von HBS x-touch 200i.........................................................................................................8
4.2 Übersicht der Symbole für Betriebsmodi und Einstellungen..................................................................9
5Technische Daten .......................................................................................................................................10
6Zubehör........................................................................................................................................................12
6.1 Zubehör für Monopolare Betriebsart ....................................................................................................12
Neutralelektrode............................................................................................................................................12
6.2 Zubehör für bipolare Betriebsart ..........................................................................................................13
6.3 Fußschalter ..........................................................................................................................................13
7Inbetriebnahme des Geräts........................................................................................................................14
7.1 Vor dem Arbeitseinsatz........................................................................................................................14
7.2 Einschalten...........................................................................................................................................14
7.3 Einstellungen des Fußschalters...........................................................................................................15
7.4 Handgriffe mit Taster............................................................................................................................15
7.5 Einstellungen der Neutralelektrode und Anbringung ...........................................................................15
7.6 Einstellung von Betriebsmodus und Leistung......................................................................................18
7.7 Programm speichern und aufrufen.......................................................................................................19
7.8 Sichern eines Programms gegen Änderung ........................................................................................19
7.9 Ausschalten..........................................................................................................................................19
7.10 Menüdesign..........................................................................................................................................20
7.11 Fehlerbehandlung ................................................................................................................................21
8Richtwerte für Leistungseinstellungen ....................................................................................................22
9Schutzmaßnahmen und Warnungen.........................................................................................................23
10 Überprüfung des technischen Zustandes................................................................................................25
10.1 Mechanische Fehler.............................................................................................................................25
10.2 Wiederkehrende sicherheitstechnische Kontrolle................................................................................25
10.3 Service und Hersteller Adresse............................................................................................................25
11 Systeminstandhaltungsarbeiten ...............................................................................................................26
11.1 Reinigung .............................................................................................................................................26
11.2 Sicherungen .........................................................................................................................................26
11.3 Transport..............................................................................................................................................26
11.4 Umweltschutz-Richtlinien.....................................................................................................................26
Garantiekarte........................................................................................................................................................27
HF 9505

HBS x-touch 200i
3
DE
1 Einführung
Ein Elektrochirurgiegerät ist ein Generator, der elektronische Energie in hochfrequenten
Wechselstrom (HF-Strom) umwandelt.
Fließt dieser Strom durch biologisches Gewebe, entsteht dort Wärme, die zum Schneiden und
Koagulieren des Gewebes verwendet wird.
Das HBS 200i stellt ein vielseitiges und kompaktes Elektrochirurgiegerät dar, welches einem hohen
Sicherheitsstandard entspricht und Wirtschaftlichkeit mit einer operativen Flexibilität vereint.
Es bietet folgende Anwendungsmodi:
Für den monopolaren chirurgischen Gebrauch
•Reines Schneiden
•Verschorfter Schnitt
•Polypektomie Modus
•Monopolares Schneiden in nasser Umgebung (TUR)
•Schonende Koagulation
•Starke Koagulation
•Spray Koagulation
•Monopolare Koagulation in nasser Umgebung
Für den bipolaren Gebrauch:
•Schneiden (Bipolare Schere)
•Bipolares Schneiden in nasser Umgebung (TUR)
•Koagulation (Modus „Bipolare Pinzette“)
•Bipolare Koagulation in nasser Umgebung
•Koagulation (Modus „Bipolare Pinzette AUTO Start“)
•BiSeal Koagulation
Vorteile des HBS x-touch 200i:
Einfache, intuitive und sichere Bedienung
Strom Anschluss für optionalen Funk Fußschalter, max. 0,5A
Display unterstütztes Neutralelektroden Sicherheitssystem hilft interaktiv beim Anlegen der
Neutralelektrode
Neun Speicherplätze für individuelle Programmeinstellungen
Ein monopolarer Multifunktionsanschluss für 3-pin Standard- oder Martin- Stecker
Möglichkeit für Eingabe von Verzögerung bis zum Erreichen der vorgegebenen Leistung
AutoDelay und Funktion AutoStop für automatische Unterbrechung der zugeführten Energie nach
Erreichen eines bestimmten Gefäßwiderstands
Tonsignal mit Möglichkeit zur Regelung der Lautstärke, sowie ein Alarmton bei Fehlern ohne
Möglichkeit des Ausschaltens

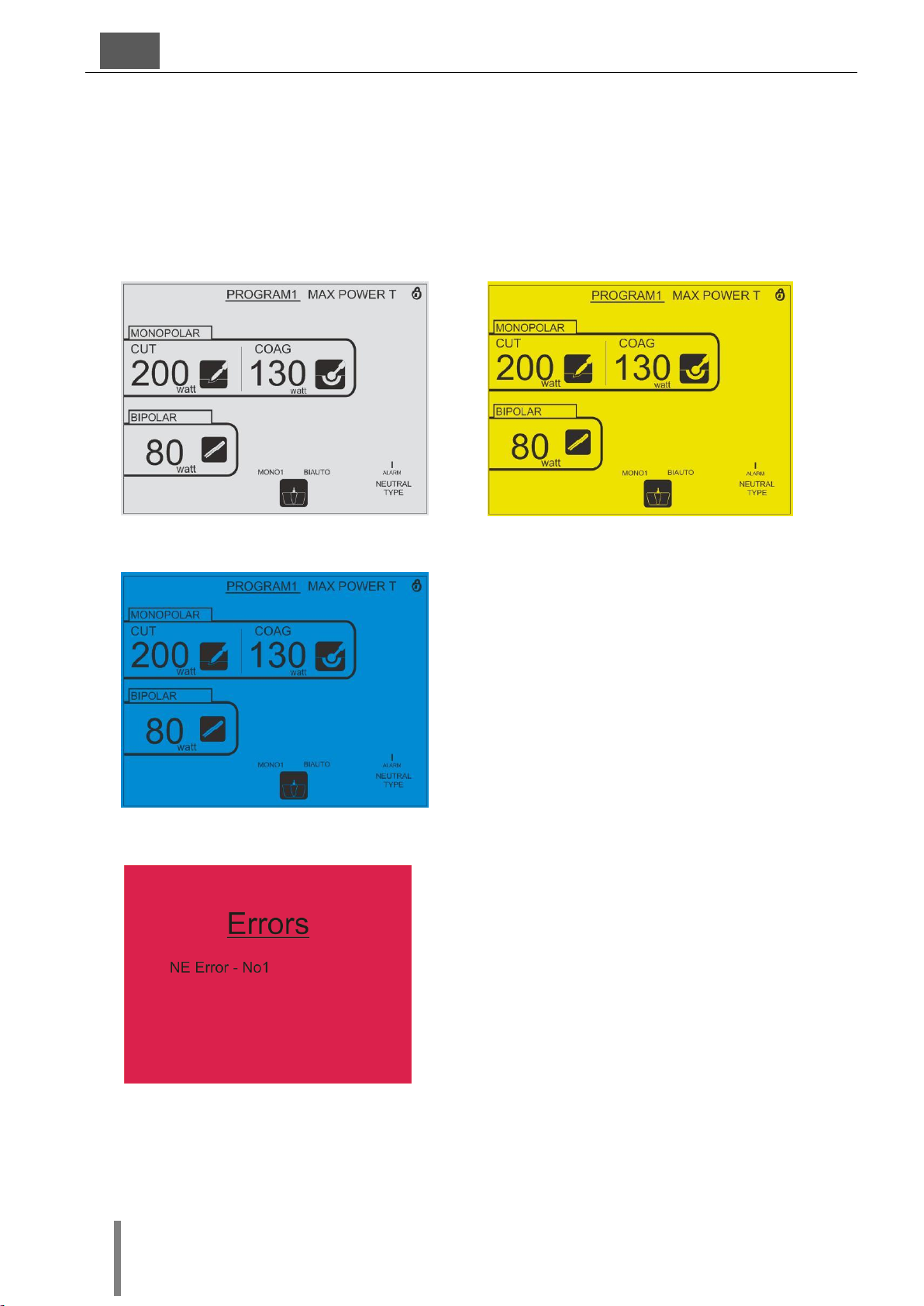

Farbliche Beleuchtung des LCD-Displays in Rot, Gelb, Blau zur Indikation der verschiedenen
Betriebsmodi oder Fehlerzuständen
Möglichkeit zur Verfolgung der Leistung und der Impedanz am LCD- Display im Patientenkreis bei
Aktivierung
Weltweit einsetzbar durch 100 bis 260 Volt, 50-60 Hz Anschlussmöglichkeit

HBS x-touch 200i
4
DE

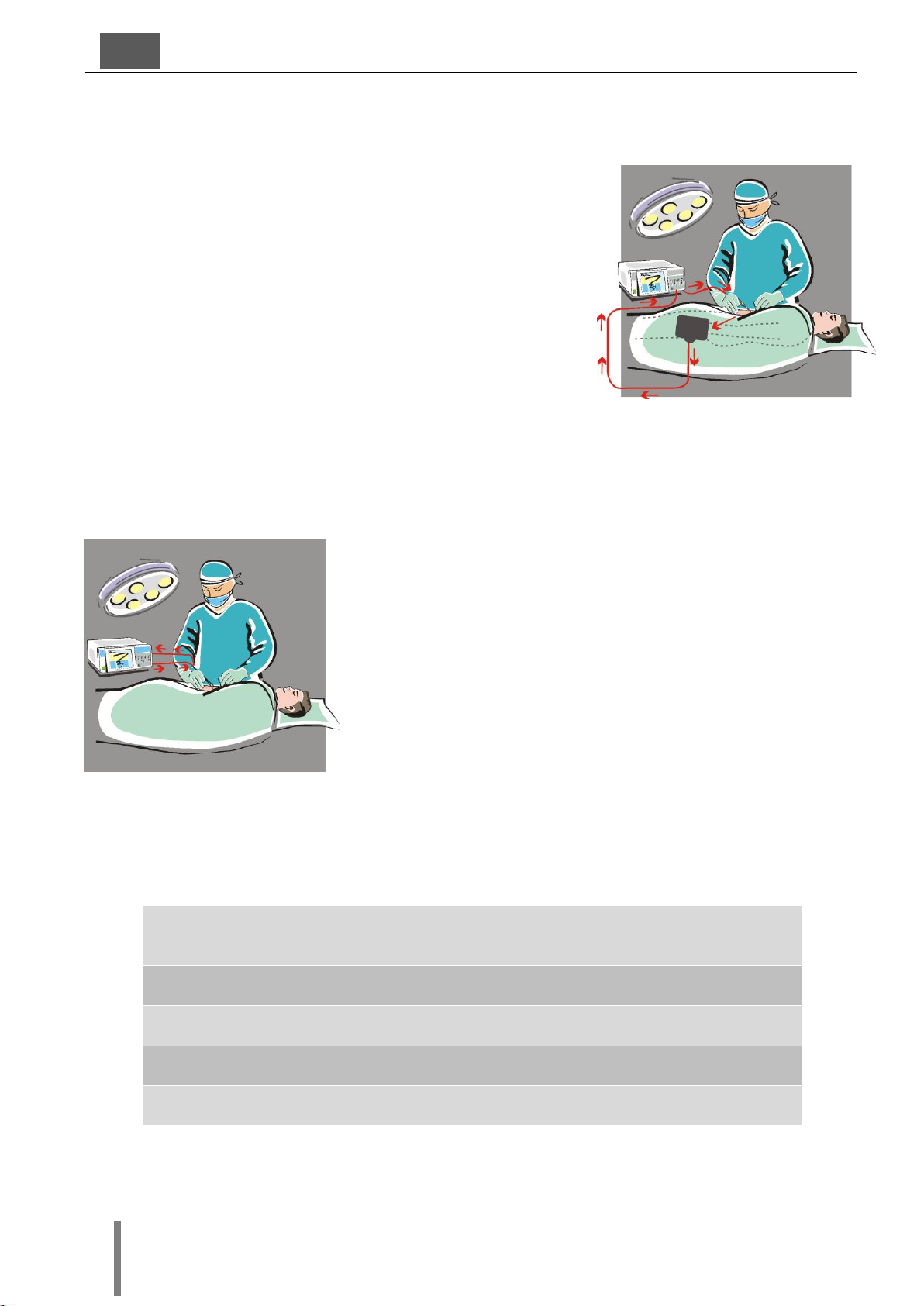

1.1 Monopolarer Betrieb
In der monopolaren Betriebsart wird HF-Strom mit einer aktiven
Elektrode am Gewebe angewandt. Der Schneide- oder
Koagulationseffekt wird durch eine hohe Stromkonzentration
verursacht, d.h. eine hohe Stromdichte über der kleinen Fläche
der aktiven Elektrode. Dadurch wird ein Temperaturanstieg
erzeugt und das Wasser aus dem Gewebe, welches die aktive
Elektrode unmittelbar umgibt, verdampft. Dies führt je nach
Intensität des HF-Stroms zum Stillstand einer Blutung oder zu
einem Schnitt im Gewebe.
Der HF-Strom fließt von der aktiven Elektrode zur
Neutralelektrode und wird auf ihrer großen Oberfläche verteilt.
Somit verringert sich dort die Dichte des Stroms und es kommt in
der Regel nicht zu unbeabsichtigten thermischen Effekten an der
Position der Neutralelektrode. Durch die Neutralelektrode fließt
der Strom zurück zum Elektrochirurgie-Gerät.
1.2 Bipolarer Betrieb In der bipolaren Betriebsart wird der Stromweg lediglich auf
Gewebe, welches sich zwischen den beiden Elektroden eines
bipolaren Instruments befindet, begrenzt.
Die Verwendung der Neutralelektrode ist nicht erforderlich. Die
bipolare Anwendung ist nicht mit der Gefahr verbunden, dass der
Strom durch den Körper des Patienten fließt. Somit besteht kein
Risiko von Verbrennungen durch eine schlecht oder falsch
angebrachte Neutralelektrode.
Die bipolare Koagulation ist daher sicherer als das monopolare
Verfahren und empfiehlt sich besonders für Patienten mit
Herzschrittmacher oder für Operationen an Organen mit kleinem
Querschnitt.
2 Lieferumfang
HF 9505
HBS x-touch 200i
HF 9979-XX
Stromkabel
Gebrauchsanweisung, fünf sprachig
Gerätebuch, fünf sprachig
Serviceanleitung, fünf sprachig

HBS x-touch 200i
5
DE
3 Einsatzbereich
Der Einsatz von HF-Chirurgiegeräten findet vorwiegend in folgenden Gebieten statt:
• Allgemeine Chirurgie
• Traumatologie
• Herz- und Thoraxchirurgie
• Gefäßchirurgie
• Urologie
• HNO-Heilkunde
• Gynäkologie
3.1 Zweckbestimmung
Ein Elektrochirurgiegerät ist ein Generator, der elektronische Energie in hochfrequenten
Wechselstrom (HF-Strom) umwandelt. Fließt dieser Strom durch biologisches Gewebe, entsteht dort
Wärme, die zum Schneiden und Koagulieren des Gewebes verwendet wird.
Das Gerät besitzt monopolare und bipolare Anwendungsmodi.
In der monopolaren Betriebsart wird HF-Strom mit einer aktiven Elektrode am Gewebe angewandt.
Der Schneide- oder Koagulationseffekt wird durch eine hohe Stromkonzentration verursacht, d.h. eine
hohe Stromdichte über der kleinen Fläche der aktiven Elektrode. Dadurch wird ein Temperaturanstieg
erzeugt und das Wasser aus dem Gewebe, welches die aktive Elektrode unmittelbar umgibt,
verdampft. Dies führt je nach Intensität des HF-Stroms zum Stillstand einer Blutung oder zu einem
Schnitt im Gewebe. Der HF-Strom fließt von der aktiven Elektrode zur Neutralelektrode und wird auf
ihrer großen Oberfläche verteilt. Somit verringert sich dort die Dichte des Stroms und es kommt in der
Regel nicht zu unbeabsichtigten thermischen Effekten an der Position der Neutralelektrode. Durch die
Neutralelektrode fließt der Strom zurück zum Elektrochirurgie-Gerät.
In der bipolaren Betriebsart wird der Stromweg lediglich auf Gewebe, welches sich zwischen den
beiden Elektroden eines bipolaren Instruments befindet, begrenzt. Die Verwendung der
Neutralelektrode ist nicht erforderlich.
3.2 Kontraindikationen
HF-Chirurgiegeräte sollten nicht bei Simulatoren, wie zum Beispiel Knochenstimulatoren angewendet
werden. Außerdem wird von einer Verwendung von HF-Chirurgiegeräten abgeraten, wenn
Schrittmacher, wie zum Beispiel Herzschrittmacher, im Einsatz sind.
4 Aufbau und Grundbestandteile des Systems
1 2 3 4 5

HBS x-touch 200i
6
DE

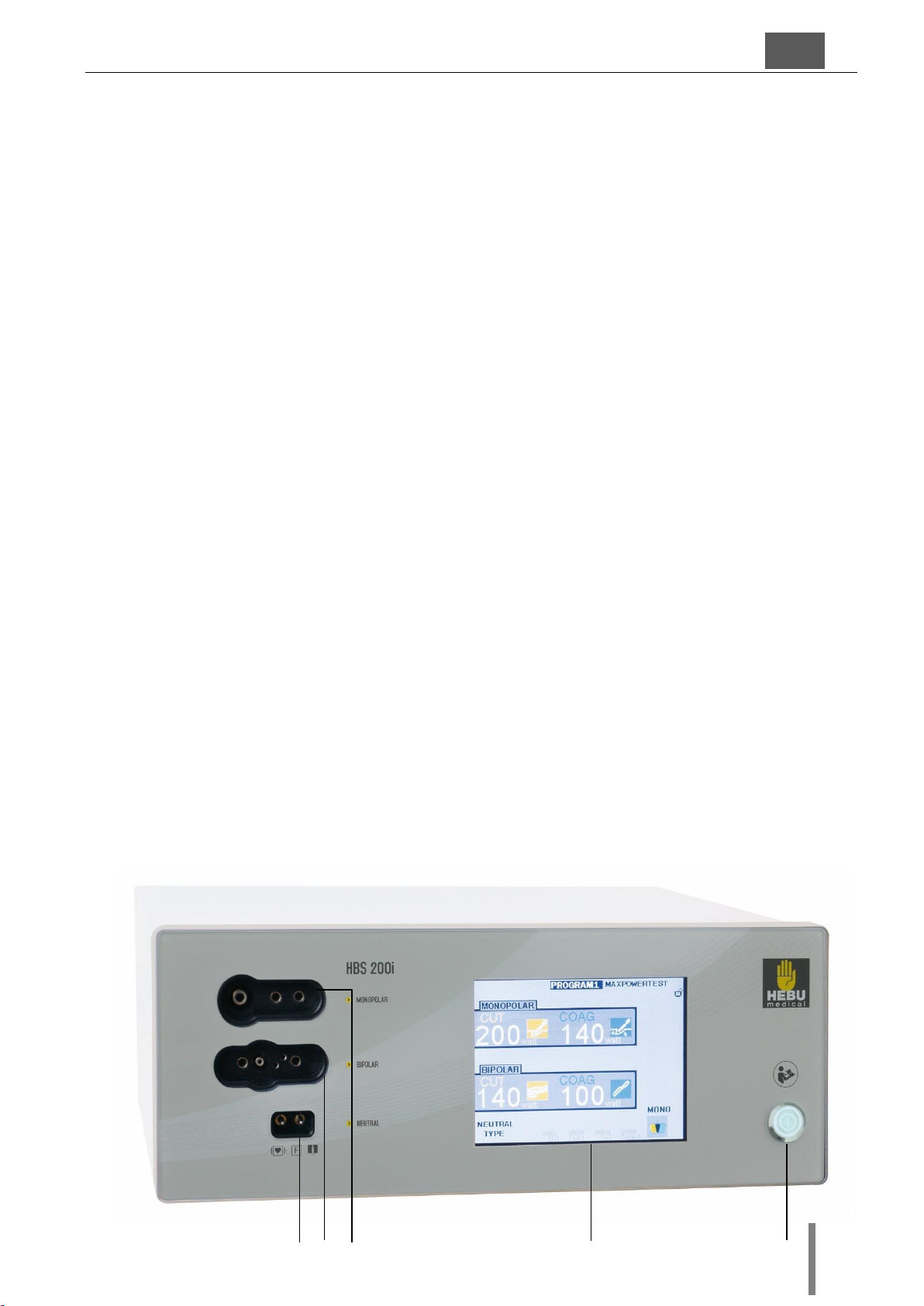

Frontansicht des HBS x-touch 200i

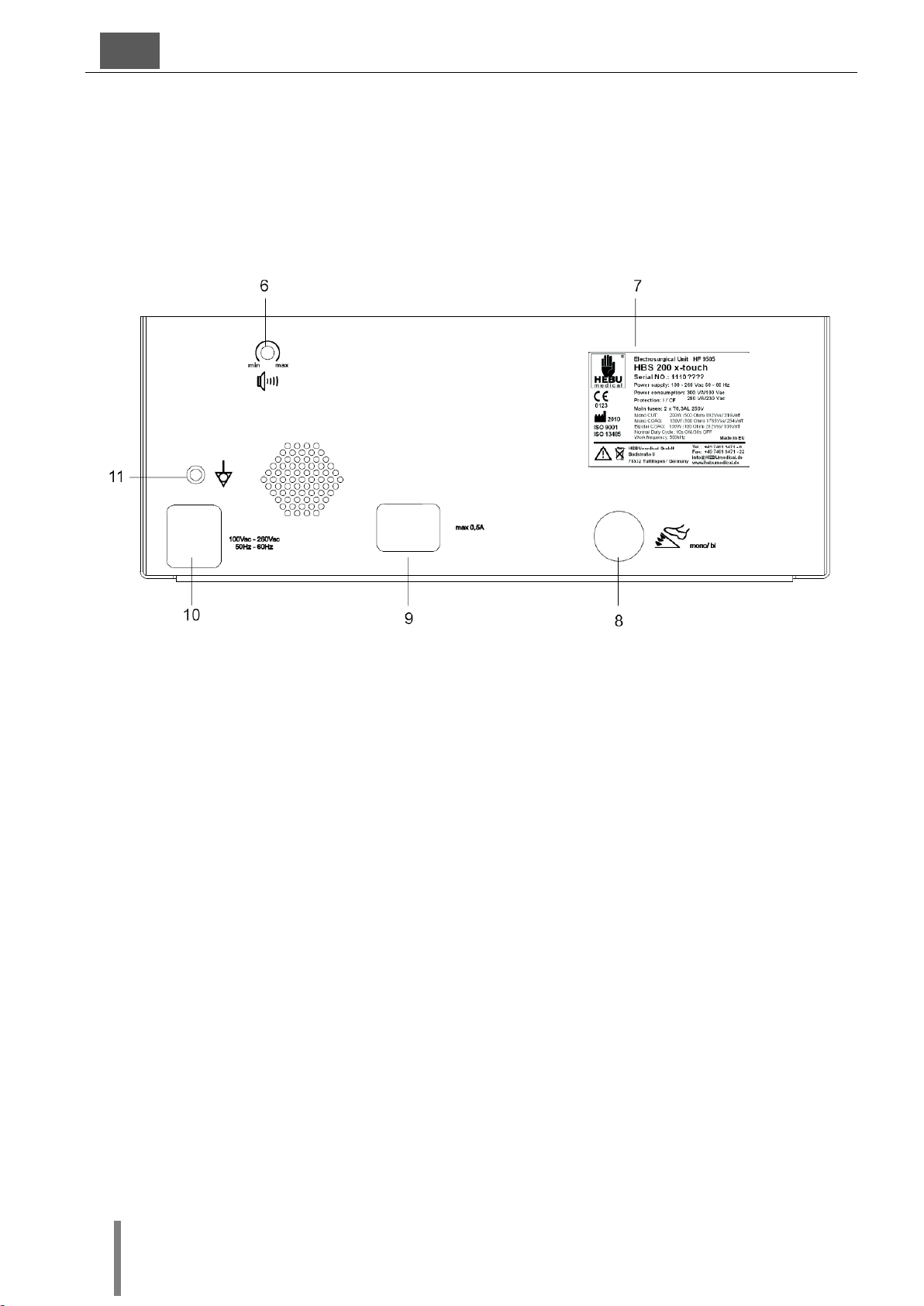

Rückansicht des HBS x-touch 200i
i

HBS x-touch 200i
7
DE
Das Gehäuse des HBS x-touch 200i besteht aus Metall und Glas. Da keine Öffnungen zur Ventilation
vorhanden sind, kann das Gerät auf einfache Weise gereinigt werden (vgl. 11.1)
Auf der Vorderseite befinden sich:
(1)Anschluss für eine Neutralelektrode
Anschlüsse für
•(2) ein bipolares Instrument: 2-pin-Standard-, 5-pin-Stecker oder MARTIN-Stecker
•(3) ein monopolares Instrument: 3-pin-Standard- oder MARTIN-Stecker
(4)LCD Touchscreen-Display
(5)Hauptschalter (Ein/Aus)
Auf der Rückseite des Gehäuses befinden sich:
(6)Lautstärkeregler
(7)Typenschild mit Angaben des Herstellers über Seriennummer, Netzspannung, Leistung und
Sicherungen
Anschlüsse für:
•(8) Fußschalter für Mono- oder Bipolarbetriebsart (mono/ bi)
•(9)Stromanschluss für optionalen Funk Fußschalter, max. 0,5 A
(10) Anschluss für ein Stromversorgungskabel (100-260 V, 50-60 Hz)
(11) Erdungsbolzen

HBS x-touch 200i
8
DE
4.1 Hauptmenü von HBS x-touch 200i
(12)Eingang zur Programmauswahl, Name des Programms
(13) Erkennung und Status der Neutralelektrode
(14) Einstellungen und Status des Fußschalters
(15) Einstellung und Status des Schlosses, das gegen Änderungen des Programms eingesetzt
wird (siehe Kapitel 7.8 „Sichern eines Programms gegen Änderung“)
(M1) Eingang zur Änderung der Leistung und Anzeige (CUT und COAG)
(M2) Eingang zur Auswahl der Betriebsart und Anzeige (CUT und COAG)
(B1) Eingang zur Änderung der Leistung und Anzeige
(B2) Eingang zur Auswahl der Betriebsart und Anzeige
B1
B2
13
M2
M1
15
14
12

HBS x-touch 200i
9
DE

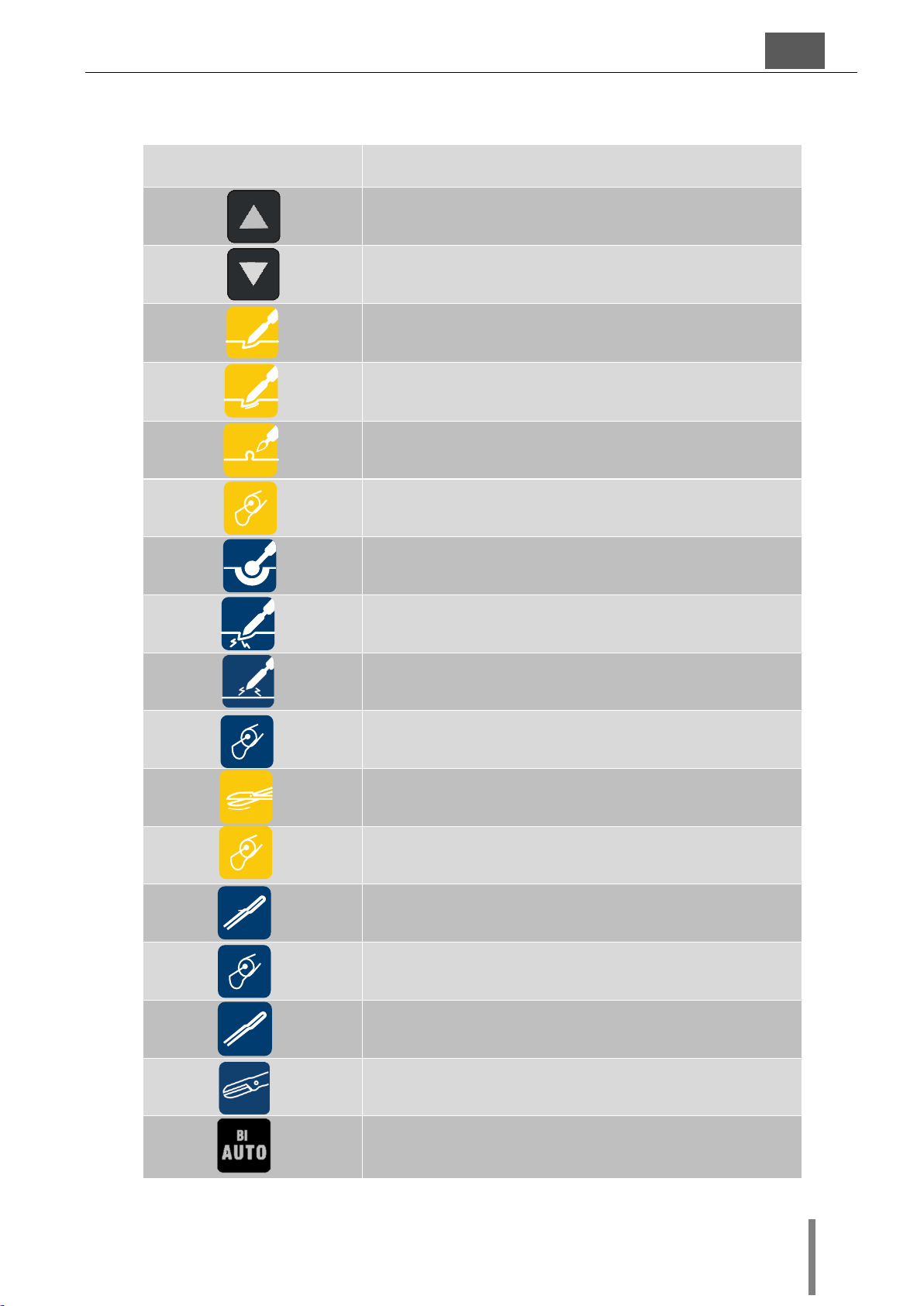

4.2 Übersicht der Symbole für Betriebsmodi und Einstellungen
Symbol
Bedeutung
Leistung erhöhen
Leistung reduzieren
Reines Schneiden
Verschorfter Schnitt
Polypektomie Modus
Monopolares Schneiden in nasser Umgebung (TUR)
Schonende Koagulation
Starke Koagulation
Spray Koagulation
Monopolare Koagulation in nasser Umgebung (TUR)
Bipolares Schneiden (Bipolare Schere)
Bipolares Schneiden in nasser Umgebung (TUR)
Bipolare Koagulation (Modus Bipolare Pinzette)
Bipolare Koagulation in nasser Umgebung (TUR)
Bipolare Koagulation (Modus „Bipolare Pinzette AUTO
Start“)
BiSeal Koagulation
Funktion bipolarer AutoStart ermöglicht einen
automatischen Start der Energiezufuhr
auto
start

HBS x-touch 200i
10
DE
Funktion bipolarer AutoStop ermöglicht einen
automatischen Abbruch der Energiezufuhr beim
Erreichen eines bestimmten Gewebewiderstands
„Exit“: Speichert Einstellungen und kehrt ins
Hauptmenü zurück
Symbol
Zustand
Bedeutung
nicht geteilte Neutralelektrode erkannt
geteilte Neutralelektrode erkannt
Neutralelektrode nicht erkannt oder nicht
angeschlossen
MONO
Der Fußschalter ist auf MONOPOLAR
eingestellt
BI
Der Fußschalter ist auf BIPOLAR eingestellt
5 Technische Daten
Netzanschluss
Versorgungsspannung
100-260 Volt, 50 - 60 Hz.
Nennfrequenz
500 kHz
Ausgangsleistung im monopolaren Betrieb
Reines Schneiden
200 W bei 500 Ω
Verschorfter Schnitt
200 W bei 500 Ω
Polypektomie Modus
80 W bei 250 Ωbis 160 W bei 300 Ω
(0,1s)
Monopolares Schneiden in nasser Umgebung
(TUR)
200 W bei 500 Ω
Schonende Koagulation
140 W bei 500 Ω
Starke Koagulation
140 W bei 500 Ω
Spray Koagulation
60 W bei 1500 Ω
Monopolare Koagulation in nasser Umgebung
(TUR)
140 W bei 500 Ω
Ausgangsleistung im bipolaren Betrieb
Bipolare Schneiden
140 W bei 250 Ω
Bipolares schneiden in nasser Umgebung (TUR)
140 W bei 100 Ω
Bipolare Koagulation (Modus „Bipolare Pinzette)
100 W bei 100 Ω
Bipolare Koagulation in nasser Umgebung (TUR)
140 W bei 100 Ω

HBS x-touch 200i
11
DE
Bipolare Koagulation (Modus „Bipolare Pinzette
AUTO Start“)
100 W bei 100 Ω
BiSeal Koagulation
120 W bei 100 Ω(0,5s) –(0,5s) –
200 W bei 100 Ω(0,5s)
AUTO DELAY
Ja
AUTO STOP
Ja
Sicherheitsmaßnahmen
Typ
CF
Schutzklasse
I
Potentialausgleichanschluss
Ja
Sicherheit
Gemäß DIN EN ISO 60601-1
Elektromagnetische Verträglichkeit
Gemäß DIN EN ISO 60601-1-2
Sicherheit von Hochfrequenz- Chirurgiegeräten
Gemäß DIN EN ISO 60601-2-2
Sonstiges
Betriebstemperatur
+10°C bis +40°C
Luftfeuchtigkeit im Betrieb
30-75%
Luftdruck im Betrieb
700-1060hPa
Lagerungstemperatur
-10°C bis +60°C
Luftfeuchtigkeit bei Lagerung
10-85%
Luftdruck bei Lagerung
500-1060hPa
Abmessungen (L/W/H)
370 x 305 x 145 mm
Gewicht
7,4 kg

HBS x-touch 200i
12
DE
6 Zubehör
6.1 Zubehör für Monopolare Betriebsart
Handgriffe für monopolare Elektroden können über einen 3-pin Standard-, MARTIN- Stecker oder
über den 4mm Stecker (Bananenstecker) mit nur einem Kontakt an das Gerät angeschlossen
werden.
Neutralelektrode
Der HBS x-touch 200i erkennt zuverlässig Neutralelektroden mit ungeteilter und geteilter
Kontaktfläche. Der Vergleich mit der von der Maschine erkannten Elektrode und der verwendeten
Elektrode lässt direkten Rückschluss auf die richtige Haftung der Neutralelektrode zu. Es können
sowohl einmal und mehrfach wiederverwendbare Neutralelektroden verwendet werden.
Fordern Sie noch heute unseren umfangreichen
Elektrochirurgie –Zubehör Katalog an!
HEBUmedical empfiehlt die Einmal Sicherheits-Neutralelektrode
mit doppelt geteilter Kontaktfläche (HF 9564)
für maximale Sicherheit!
3-pin Standard Stecker
Monopolarer 4mm 1-pin
Stecker (Bananenstecker)
MARTIN monopolar
Stecker
Valleylab Anschlussstecker für die Neutralelektrode

HBS x-touch 200i
13
DE
6.2 Zubehör für bipolare Betriebsart
Bipolare Instrumente werden über ein 2-pin Standard-, 5-pin- oder Martin Stecker mit dem
Elektrochirurgiegerät verbunden.
Der 5-pin Stecker dient zur automatischen Instrumentenerkennung. Wird das Gerät mit der BiSeal
bipolaren Koagulationszange für die Laparoskopie verbunden, werden automatisch 80 W und der
BiSeal-Modus eingestellt.
6.3 Fußschalter
Es können Beispielsweise folgende Fußschalter verwendet werden:
HF 9533: Einzelfußschalter,
Kabellänge 3m
HF 9535: Doppelfußschalter,
Kabellänge 3m
HF: 9537: Funk-Doppelfußschalter,
inkl. Funksender
2-pin-Stecker für bipolare
Instrumente
MARTIN bipolar
Stecker
5-pin-Stecker für
automatische
Instrumentenerkennung

HBS x-touch 200i
14
DE
7 Inbetriebnahme des Geräts
7.1 Vor dem Arbeitseinsatz
Vor Beginn eines Eingriffs wird das HBS x-touch 200i Elektrochirurgiegerät über das
Versorgungskabel mit der Netzsteckdose mit Schutzleiter angeschlossen. Das Stromkabel darf nur
dann angebracht oder entfernt werden, wenn sich das Gerät im ausgeschalteten Zustand befindet.
Die Anschlussbuchse für das Stromkabel befindet sich auf der Rückseite des Gehäuses.
Fußschalter anschließen. Der Anschluss befindet sich auf der Rückseite des Gehäuses.
Handgriffe und Elektroden werden auf der Vorderseite entsprechend mit „MONOPOLAR“, oder
„BIPOLAR“ konnektiert.
7.2 Einschalten
Das System wird durch Betätigung des Hauptschalters (Ein/Aus) eingeschaltet. Hochfrequenter
Strom fließt jedoch erst dann, wenn ein Taster am Handgriff oder ein Fußschalter aktiviert wird.
Das Zubehör kann somit auch im eingeschalteten Zustand an das Gerät angeschlossen werden.
Hierbei ist jedoch erhöhte Vorsicht geboten!
Wir empfehlen, vor dem ersten Einsatz eines Elektrochirurgie-
Gerätes die Mitarbeiter mit der Wirkungsweise der verschiedenen
Betriebsarten und Leistungseinstellungen vertraut zu machen,
indem Übungen mit frischem Fleisch (Rind, Schwein)
durchgeführt werden.
!
Bei der Verwendung eines Elektrochirurgie-Geräts, das HF-Strom
produziert, sollte man sich zwei grundsätzliche Prinzipien stets vor
Augen halten:
Der Strom fließt durch alles, was sich zwischen der aktiven
und der Neutralelektrode befindet (monopolar)
!
Achten Sie stets darauf, dass das System während der Installation
nicht versehentlich über den Fußschalter oder den Taster am
Handgriff aktiviert wird.

HBS x-touch 200i
15
DE
7.3 Einstellungen des Fußschalters
Nach Konnektierung des Fußschalters auf der Rückseite, muss der gewünschte Modus auf dem
Touchscreen eingestellt werden. Zum Einstellen des Modus muss das Feld mit dem Symbol des
Fußschalters berührt werden, darauf ändert sich der Text über dem Symbol.
7.4 Handgriffe mit Taster
Die Aktivierung des Handgriffs mit Tastern ist unabhängig von den Einstellungen des Fußschalters,
sie können nicht mit dem Fußschalter aktiviert werden.
7.5 Einstellungen der Neutralelektrode und Anbringung
Bei monopolarer Betriebsart ist eine Neutralelektrode erforderlich.
Nach Anbringung der Neutralelektrode am Patienten erfolgt die NE Erkennung durch
das HF-Gerät automatisch. (siehe Kapitel 4.2 Übersicht der Symbole für Betriebsmodi
und Einstellungen). Der HBS x-touch 200i erkennt Neutralelektroden mit geteilten und
ungeteilten Kontaktflächen.
!
Sollte die angezeigte Neutralelektrode nicht mit der eingesetzten
Neutralelektrode übereinstimmen, ist dies ein Hinweis für eine schlechte
Haftung der Neutralelektrode am Patienten, eine defekte Neutralelektrode
oder ein defektes Kabel!
Bitte beachten Sie für die Anbringung der Neutralelektrode
die nachfolgenden Informationen

HBS x-touch 200i
16
DE
Anwendungshinweise für Einmal-Neutralelektroden
Beachten Sie bei Einmal-Produkten stets das Haltbarkeitsdatum. Nutzen Sie die Elektroden nicht
nach diesem Datum!
Neutralelektroden, die für den einmaligen Gebrauch bestimmt sind, dürfen kein zweites Mal
verwendet werden!
Die Elektrode nicht auf Oberflächen mit starker Behaarung anbringen. Bei Bedarf ist der Bereich
vor dem Anlegen zu rasieren.
Die Neutralelektrode muss so angelegt werden, dass ihre gesamte Oberfläche am Körper des
Patienten haftet.
Überprüfen Sie nach jeder Lageänderung des Patienten die Haftung der Neutralelektrode sowie
die Kabelführung.
Sobald die Elektrode angelegt wurde, darf sie nicht abgezogen und ein weiteres Mal angelegt
werden. Sollte eine Positionsänderung der Elektrode erforderlich sein, ist eine neue
Neutralelektrode zu verwenden.
Die Neutralelektrode darf nicht mit Flüssigkeiten in Berührung kommen oder umwickelt werden.
Es darf kein zusätzliches elektrisch leitendes Gel auf die Neutralelektrode gegeben werden.
Bei Eingriffen an kleinen Kindern müssen entsprechende Kinder- bzw. Säuglings-Elektroden
verwendet werden (siehe Herstellerangaben)
Verwenden Sie keinesfalls beschädigten Produkte!
Beim Entfernen der Neutralelektrode nie am Kabel ziehen!
Beim Abziehen von Einmal-Elektroden ist darauf zu achten, die Haut des Patienten nicht zu
verletzen. Abrupte Bewegungen sind zu vermeiden.
Anwendungshinweise für wiederverwendbare Neutralelektroden
Die Neutralelektrode muss vor jedem neuen Einsatz mit Desinfektionsmittel abgewischt werden.
Zur Desinfektion der wiederverwendbaren Gummi-Neutralelektrode empfehlen wir von Ecolab die
Produkte Incidin perfekt, Minutil und Incidur F.
Die Neutralelektrode muss so angelegt werden, dass ihre gesamte Oberfläche am Körper des
Patienten haftet. Ein hierfür vorgesehenes Gummi-Fixierband kann zur besseren Haftung
eingesetzt werden.
Bei der Anbringung der Neutralelektrode muss darauf geachtet werden, dass die lange Seite in
Richtung des Operationsfeldes zeigt.
Nach jeder Positionsänderung des Patienten müssen die Haftung der Elektrode und die
Verbindungskabel überprüft werden!
Die Elektrode nicht auf Oberflächen mit starker Behaarung anbringen. Bei Bedarf ist der Bereich
vor dem Anlegen zu rasieren.
Die Elektrode darf nicht nass sein oder umwickelt werden.
Flüssigkeiten zwischen der Haut des Patienten und der Neutralelektrode müssen vermieden
werden.
Es darf kein zusätzliches elektrisch leitendes Gel auf die Neutralelektrode gegeben werden
Bei Eingriffen an kleinen Kindern sind entsprechendes Säuglings- bzw. Kinder-Elektroden zu
verwenden (auf Herstellerangaben achten!)
Beim Entfernen der Neutralelektrode nie am Kabel ziehen!
Unter keinen Umständen darf die Neutralelektrode repariert werden!
Beachten Sie bitte, dass Gummi-Elektroden ihre leitenden Fähigkeiten verlieren, wenn aktive
Substanzen durch die Reinigung vom Material abgetragen werden. Derartige Elektroden erhöhen das
Verbrennungsrisiko deutlich. Deshalb ist darauf zu achten, dass nicht nur das Gerät, sondern auch
die wiederverwendbare Neutralelektrode Gegenstand der regelmäßigen Kontrolle ist.

HBS x-touch 200i
17
DE
Bereiche zum Anlegen der Neutralelektrode
Die Neutralelektrode auf sauberer und trockener Haut anbringen.
Die Elektrode muss in der Nähe des Operationsbereichs, jedoch mit einem Mindestabstand direkt
zum Operationsfeld von 20 cm angebracht werden.
Über gut durchblutetem Gewebe ohne Vertiefungen oder Krümmungen der Haut anbringen, z.B.
Oberarm oder Oberschenkel. (vgl. untere Abbildung)
Die Neutralelektrode nicht auf vorstehende Oberflächen, über Knochen Narben, Schnitte oder
Kratzer anlegen
Nicht über Narben, Schnitten oder Kratzern anlegen.
Die Elektrode nicht auf Oberflächen mit starker Behaarung anbringen. Bei Bedarf ist der Bereich
vor dem Anlegen zu rasieren.
Nicht über besonders adipösen Bereichen wie Abdomen oder Gesäß anbringen.
Die Neutralelektrode nicht über Implantaten anlegen.
Elektroden von Überwachungssysteme sollten in einem Abstand von mindestens 20 cm vom
Operationsbereich und von der Position der angelegten Neutralelektrode platziert werden
Korrekte Anwendung der Neutralelektrode bei erwachsenen Patienten
Korrekte Anordnung der Neutralelektrode bei Kindern
Anwendung bei Patienten mit Herzschrittmacher
Achtung! Rücksprache mit zuständigem Kardiologen!
RICHTIG FALSCH!

HBS x-touch 200i
18
DE
7.6 Einstellung von Betriebsmodus und Leistung
Betriebsmodus
HBS x-touch 200i hat vier verschiedene Betriebsarten
für monopolares Schneiden, vier für monopolares
Koagulieren und sechs Betriebsarten für bipolare
Anwendungen (siehe dazu Kapitel 4.2 Übersicht der
Symbole für Betriebsmodi und Einstellungen). Die
Auswahl aller Modi erfolgt nach dem gleichen Prinzip.
Das Feld mit der Abbildung der Betriebsmodi ist zu
berühren. Es öffnet sich darauf das Auswahlmenü.
Der gewünschte Betriebsmodus muss durch
Berührung markiert werden. Zum Speichern und
zurückkehren zum Hauptmenü das Feld „Exit“ wählen.
Leistungseinstellung
Für die Einstellung der gewünschten Leistung ist die Leistungsanzeige zu berühren. Es erscheint das
Menü für Leistungsauswahl.
Benutzen Sie die Pfeiltasten um die gewünschte Leistung
einzustellen.
Zum Speichern und Zurückkehren zum Hauptmenü das
Feld „Exit“ wählen.
Menübeispiel: Leistungseinstellung
(MONO- CUT)
Alle vorgenommenen Änderungen werden automatisch gespeichert. Auch nach einem Ausschalten
und erneutem Einschalten des Geräts bleiben diese Werte erhalten. Falls Sie bestimmte
Einstellungen gegen Änderungen sichern möchten, finden Sie weitere Informationen in Kapitel 7.7
„Programm speichern und aufrufen“und Kapitel 7.8 „Sichern eines Programms gegen Änderung“.
Menübeispiel: Auswahl der Betriebsmodi
(MONO –CUT)

HBS x-touch 200i
19
DE
7.7 Programm speichern und aufrufen
Durch berühren des Feldes „Program“ im Hauptmenü öffnet
sich eine Auswahl von gespeicherten Programmen.
Für das Auswählen des gewünschten Programms muss die
entsprechende Zeile berührt werden. Das Programm in dem
Sie sich befinden ist grau unterlegt.
Im Hauptmenü wird die Nummer des aufgerufenen
Programms und der Name angezeigt
Für eine Änderung des Programmnamens berühren Sie das Feld mit dem Namen.
In unserem Beispiel: DR MULLER. Es öffnet sich ein Fenster mit einer Tastatur. Die maximale
Symbollänge beträgt 15 Zeichen.
Zum Speichern des Namens „Enter“und zum Verlassen ohne Speichern „Esc“auswählen.
Jede Veränderung der Einstellungen wird automatisch in dem Programm in dem Sie sich befinden
gespeichert.
Um individuelle Einstellungen in einem neuen Programm zu speichern, muss zunächst ein freier
Speicherplatz gewählt werden. Danach können Einstellungen und Name des Programms beliebig
verändert werden.
7.8 Sichern eines Programms gegen Änderung
Durch berühren des Schlosses im Hauptmenü wird das aktuelle Programm, indem Sie sich befinden
gegen Änderungen gesichert. Es ist weiterhin möglich während einer OP Modi und Leistungen in
diesem Programm zu verändern. Sobald das Gerät ausgeschaltet wird werden die Einstellungen zum
Zeitpunkt der Aktivierung des Schlosses jedoch wieder hergestellt.
7.9 Ausschalten
Nach Beendigung der Operation wird das System mit dem Hauptschalter ausgeschalten und der
Stecker aus der Steckdose gezogen.
Nach Ausschalten des Systems sollten alle Elektroden und Pinzetten vom Kabel sowie das
Elektrodenkabel vom Gerät getrennt werden.

HBS x-touch 200i
20
DE
7.10Menüdesign
Wenn ein Handgriff oder ein Fußschalter aktiviert wird, leuchtet das LCD-Display in gelb (für CUT)
oder blau (für COAG), es ertönt ein Signal und ein Punkt erscheint neben der gewählten Betriebsart.
Bei Fehlern leuchtet das Display rot und es ertönt ebenfalls ein Signal.
Beispiele der Menübeleuchtung:
Betriebsart “Bereitschaft”
Betriebsart “MONOPOLAR- COAG”
Anzeige: Fehler!
Betriebsart "MONOPOLAR - CUT"
