HELI ZOOM 450 IC PRO User manual

Instruction manual • Bouwhandleiding • Bauanleitung • Instructions de montage
version: 26/07/07
IC powered micro helicopter
WARNING !
This R/C kit and the model you
will build is not a toy.
Only for experienced modellers.
LET OP !
Deze bouwdoos van een
radiobestuurd model is geen
speelgoed.
Enkel voor ervaren modelbouwers.
ACHTUNG !
Dieser Bausatz eines
ferngesteuerten Modells
ist kein Spielzeug.
Nur für erfahrene Modellbauer.
ATTENTION !
Ce modèle n’est pas un jouet.
Seulement pour modélistes
expérimentés.
T0522
ZOOM
ZOOM
450
450
IC
IC
PRO
PRO
WWW.PROTECH.be

2•
Specifications / Specificaties /
Technische Daten / Spécifications
1. 90% Prebuilt chassis
2. Wooden main rotor blades
3. Pre-cut canopy
4. Decal sheet
5. Instructions
6. SX-12 engine and muffler
1. 90% voorgebouwd chassis
2. Houten rotorbladen
3. Uitgesneden cockpit
4. Stickervel
5. Handleiding
6. SX-12 motor en uitlaat
1. 90% vormontiertes Rahmen
2. Hauptrotorblätter holz
3. Ausgesnittene Haube
4. Dekorbogen
5. Anleitung
6. SX-12 motor und Schall-
dämpfer
1. Châssis prémonté à 90%
2. Pales en bois
3. Canopy pré-découpé
4. Planche d’autocollants
5. Instructions
6. Moteur SX-12 et echappe-
ment
Kit content / Inhoud van de bouwdoos /
Bausatzinhalt / Contenu de la boîte
Rotor Ø: 770-810 mm
Flying weight: 900 g
Radio required:6 ch radio
w/ ccpm mix
Receiver: 6 CH
Servos: 5x B205 servos
Gyro: NT 410
Rotor Ø: 770-810 mm
Vlieg gewicht: 900 g
Radiobesturing: 6 kanaals
helicopter-radio met ccpm
mix
Ontvanger: 6 Kanaals
Servo’s: 5x B205 servo’s
Gyro: NT 410
Rotor Ø: 770-810 mm
Fluggewicht: 900 g
Funkfernsteuerung: 6 Kanal Heli
Steuerung mit ccpm mix
Empfanger: 6 Kanal
Servos: 5x Servos B205
Gyro: NT 410
Rotor Ø: 770-810 mm
Poids en vol: 900g
Radio requise: Emetteur
6 voies avec mixage CCPM
Récepteur: 6 Voies
Servos: 5 servos B205
Gyro: NT 410
Tools & items / Gereedschap & benodigdheden /
Werkzeug und Zübehor/ Outils et équipements
ATTENTION / OPGEPAST
ACHTUNG / ATTENTION
• Use small amounts of
Nutlock / glue
• Don’t overtighten screws
• If necessary, trim plastic
parts to improve fit
• Make sure every moving
part moves freely
• Do not ‘force’ any part in
place
• Gebruik kleine hoeveelhe-
den Nutlock / lijm
• Draai de schroeven niet
overdreven vast aan
• Indien nodig de kunststof-
delen lichtjes trimmen
• Zorg dat alle bewegende
delen vrij kunnen bewegen
• Forceer geen onderdelen
• Benutzen Sie nur ein wenig
Schraubensicherer / Kleb-
stoff
• Die Schrauben nicht zu fest
anziehen
• Wenn nötig die Kunststoff-
teile etwas nacharbeiten
• Überprufen Sie daß alle Teile
frei beweglich sind
• Wenden Sie bei der montage
keine Gewalt an
• Utiliser de petites quanti-
tés de ‘Nutlock’ / colle
• Ne pas serrer trop fort les vis
• Si besoin ébarber les
pièces injectées
• Vérifier que les pièces
mobiles peuvent bouger
librement
• Ne forcer aucune pièce
6-CH FM receiver5x micro servo B205 Gyro NT410
Electronics pack
35 MHz
T0503.350
Electronics pack
40 MHz
T0503.400
D14162 Fuel-16% nitro T0102.4 Glowstart T0184 Hex starter shaft T0155 Electric starter

• 3
Step / Stap /
Etape / Schritt
1
1
T0502.055
Tail rotor input gear set
T0503.023
Tail transmission gear
T0502.021
Belt transmission shaft
T0502.079
Ball bearing 3x8x3 mm
T0502.053
Tail bearing mount
T0502.079
Ball bearing 3x8x3 mm
T0502.026
Nut set M3, 10 pcs

4•
Step / Stap /
Etape / Schritt
2
2

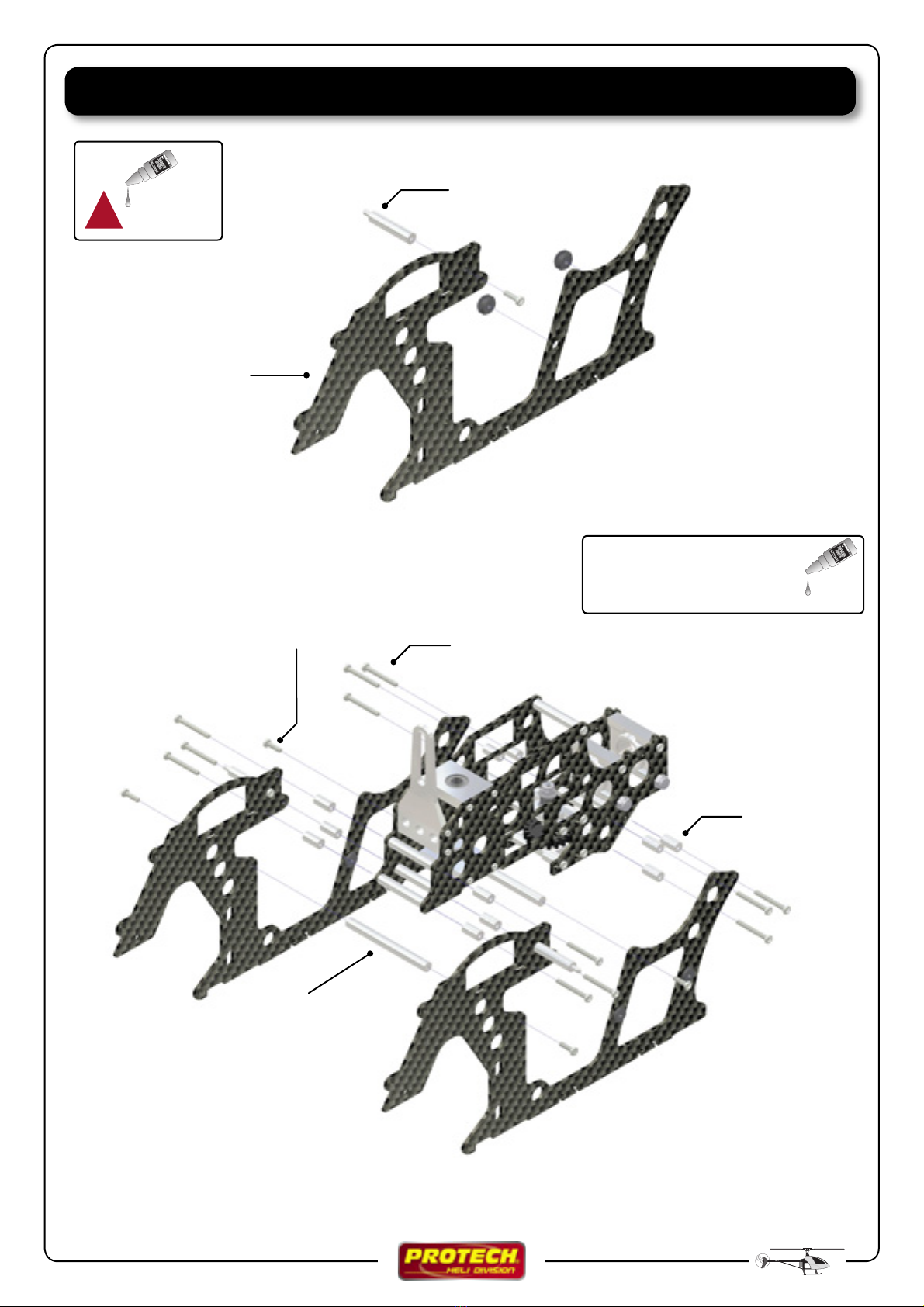

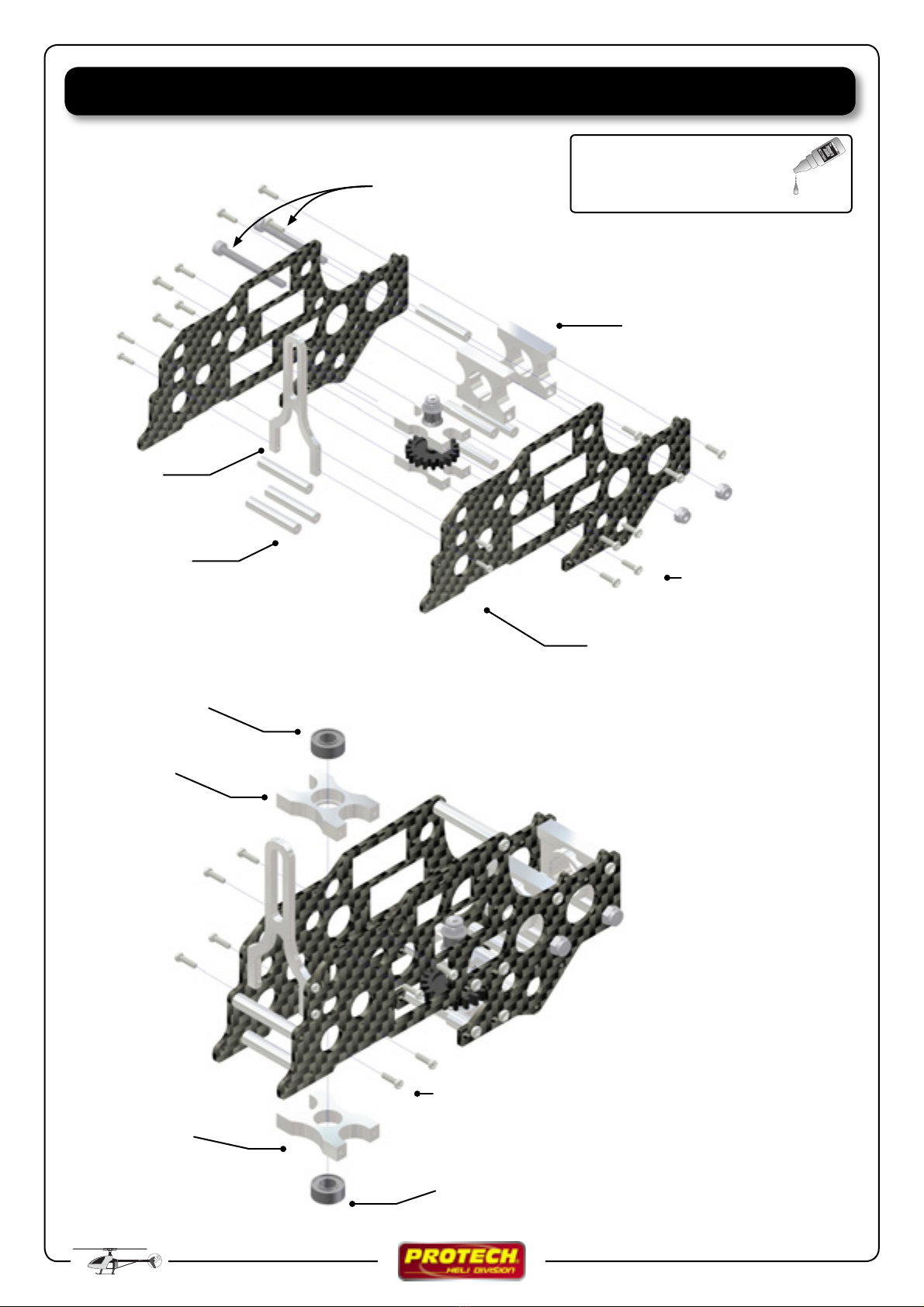

T0502.054
Tail boom mount set
T0503.002
Main frame
T0502,224
Main frame holder set
4,5x25mm, 10pcs
T0520,202
Swash plate anti-rotation
T0502.073
Ball bearing
5x10x4mm
T0502.229
Bearing mount
T0502.229
Bearing mount
T0502.073
Ball bearing
5x10x4mm
T0503.004
Screw for main frame set
Use Nut Lock on all screws !
Appliquer du Nut Lock sur toutes les vis !
Gebruik Nut Lock op alle schroeven !
Alle Schrauben mit Schraubensicherung sichern !
#A600
Nut Lock
Don’t tighten yet !
Ne pas serrer maintenant !
Nog niet vastdraaien
Nicht fest ziehen
Tip:
Use a small amount of instant glue on these screws.
Doe een klein beetje secondenlijm op deze schroefjes.
Utiliser un peu de colle cyano pour l’assemblage.
Benutzen Sie Sekundenkleber für die Montage.
T0502.023
Screw for main frame set

• 5
Step / Stap /
Etape / Schritt
3
3
#A600
Nut Lock
T0503.030
Canopy mount set
T0503.200
Main frame
REPEAT
L & R
T0502.226
Main frame holder set
4,5x8,4mm
T0502.225
Main frame holder set
4,5x45mm, 10pcs
Use Nut Lock on all screws !
Appliquer du Nut Lock sur toutes les vis !
Gebruik Nut Lock op alle schroeven !
Alle Schrauben mit Schraubensicherung sichern !
#A600
Nut Lock
T0502,024
Screw for main frame set
M2x17mm, 20pcs
T0502.023
Screw for main frame set
M2x7mm, 10pcs

6•
Step / Stap /
Etape / Schritt
4
4
#A600
Nut Lock
Tip:
Use a small amount of instant glue on these screws.
Doe een klein beetje secondenlijm op deze schroefjes.
Utiliser un peu de la colle cyano pour l’assemblage.
Benutzen Sie Sekundenkleber für die Montage.

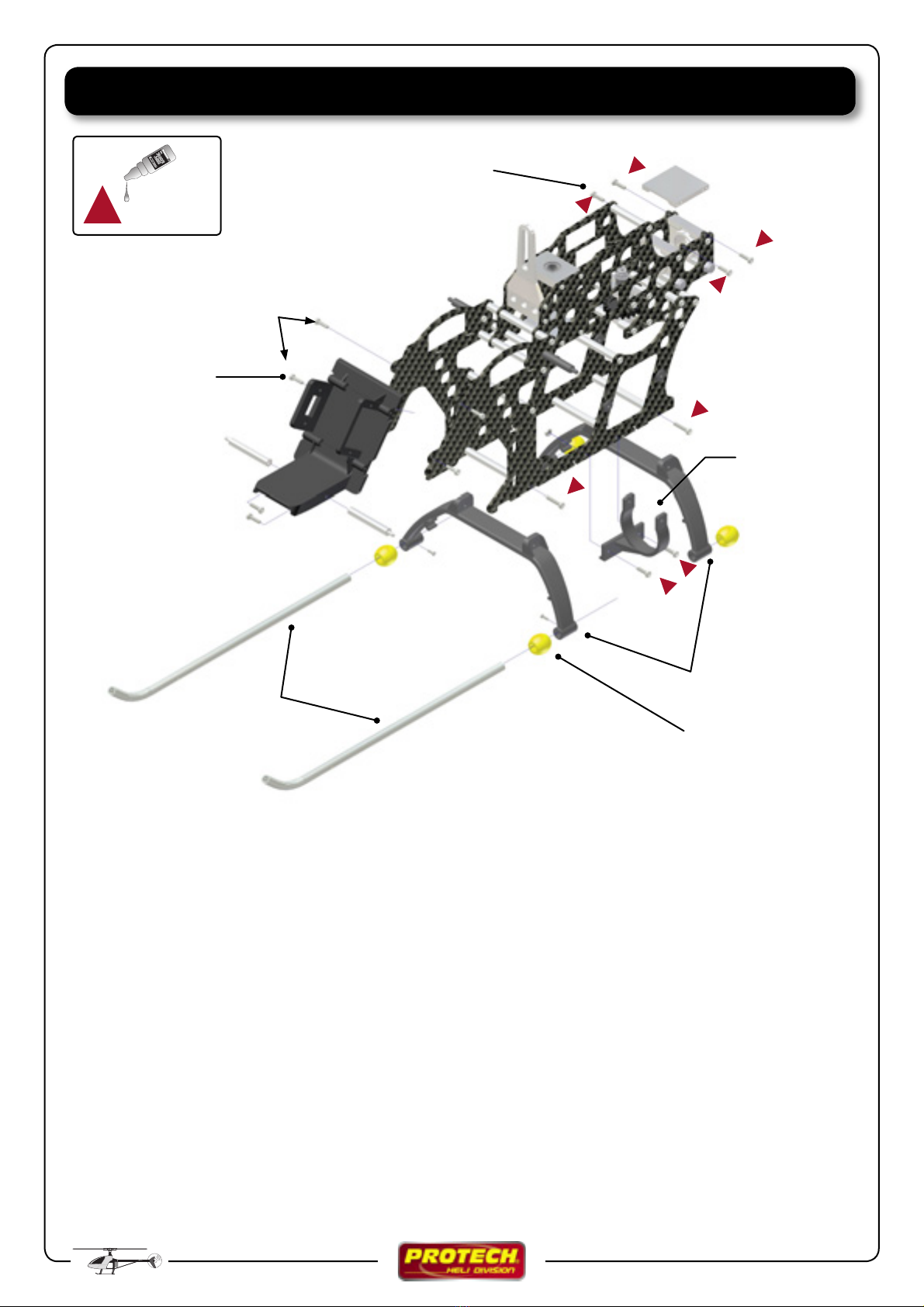

T0502.028
Landing gear skids
T0502.052
Landing gear braces
T0502.208
Landing gear stopper set
T0502.027
Muffler mount
T0502.023
Screw for main frame set
M2x7mm, 10pcs
T0502.022
Screws set 1,7x6 mm

• 7
Step / Stap /
Etape / Schritt
5
5

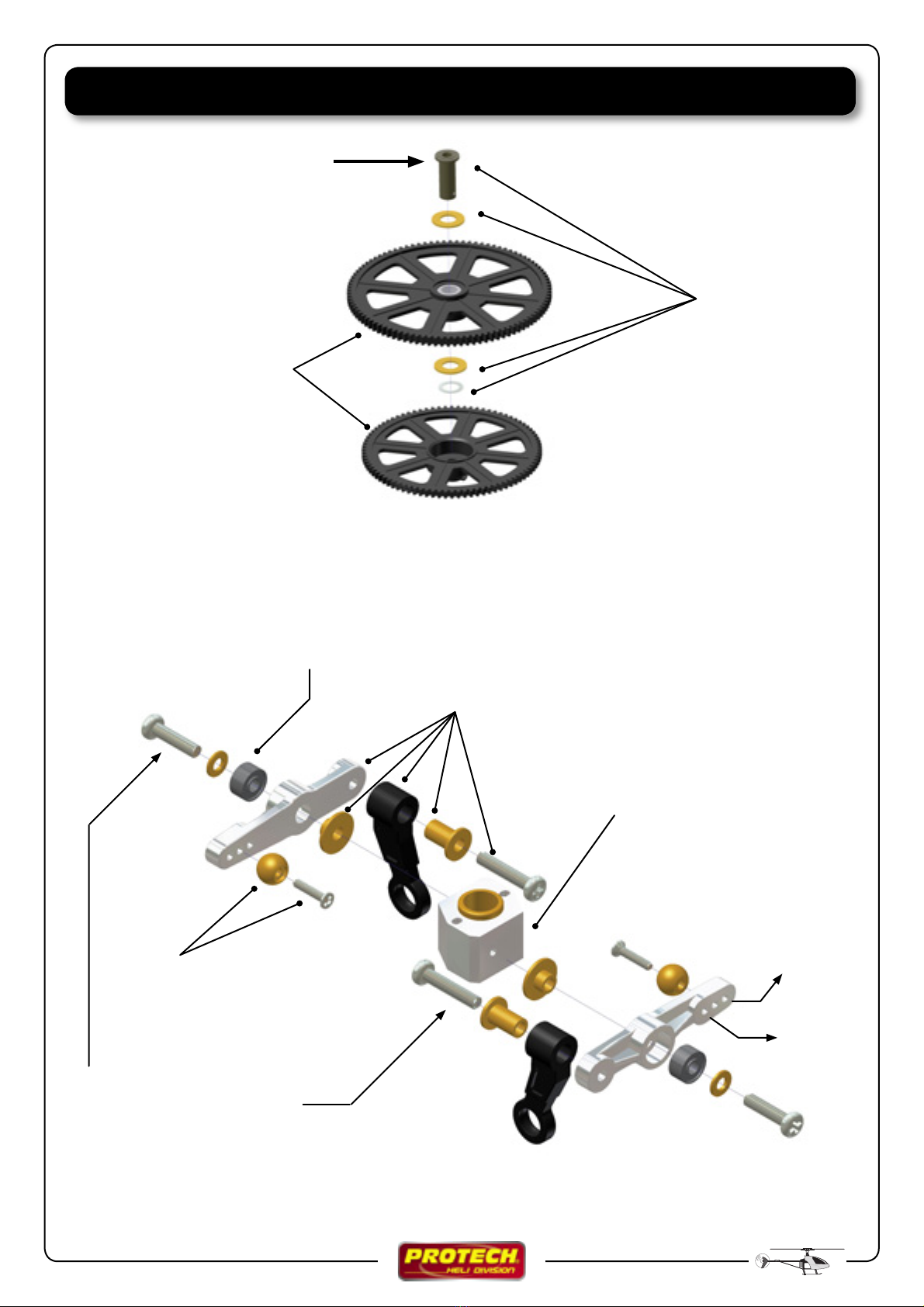

T0503.022
Main gear set
Oil lightly !
Huiler légèrement !
Lichtjes inoliën
Leicht Ölen
T0502.015
Auto rotation sleeve set
T0502.214
Washout base arm set
T0502.078
Ball bearing 2x5x2,5
T0502.013
Brass ball with screw
T0502.213
Washout base
Tip:
Use a small amount of locktite on these screws.
Doe een klein beetje locktite op deze schroefjes.
Utiliser un peu de locktite pour l’assemblage.
Benutzen Sie Locktite für die Montage.
Expert
Beginner

8•
Step / Stap /
Etape / Schritt
6
6
43,5 mm
27,5 mm 19,0 mm for expert
20,0 mm for beginner

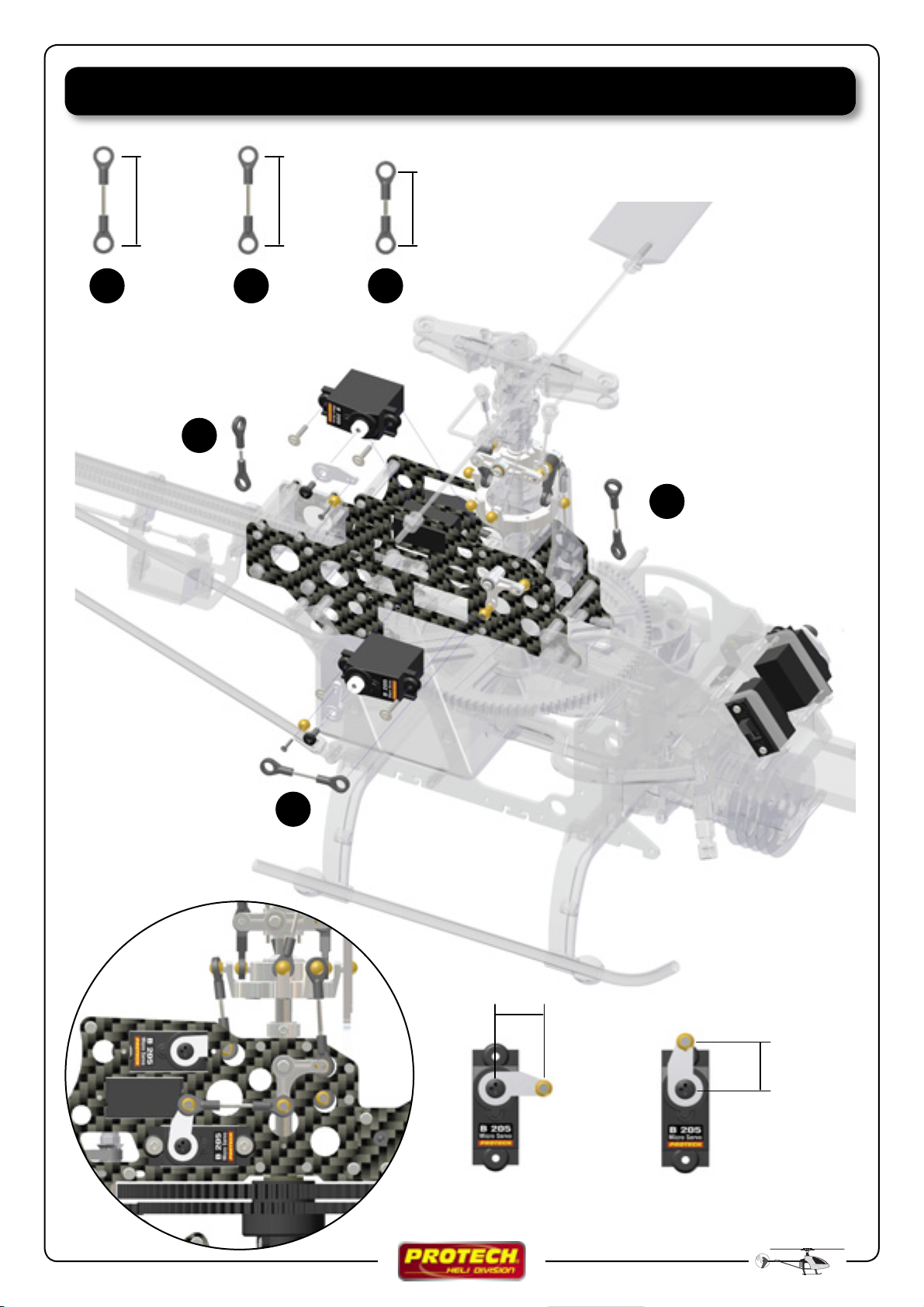

Assemble and adjust the control rods to the lengths shown
Assembler les commandes aux longueurs indiquées
Maak de controle links zoals afgebeeld
Montieren Sie die Gestänge wie abgebildet
MA2025
M2x15mm screw
MA2010
M2 nut
#A600
Nut Lock T0502.216
Swashplate assembly
T0502.006
Main shaft

• 9
Step / Stap /
Etape / Schritt
7
7

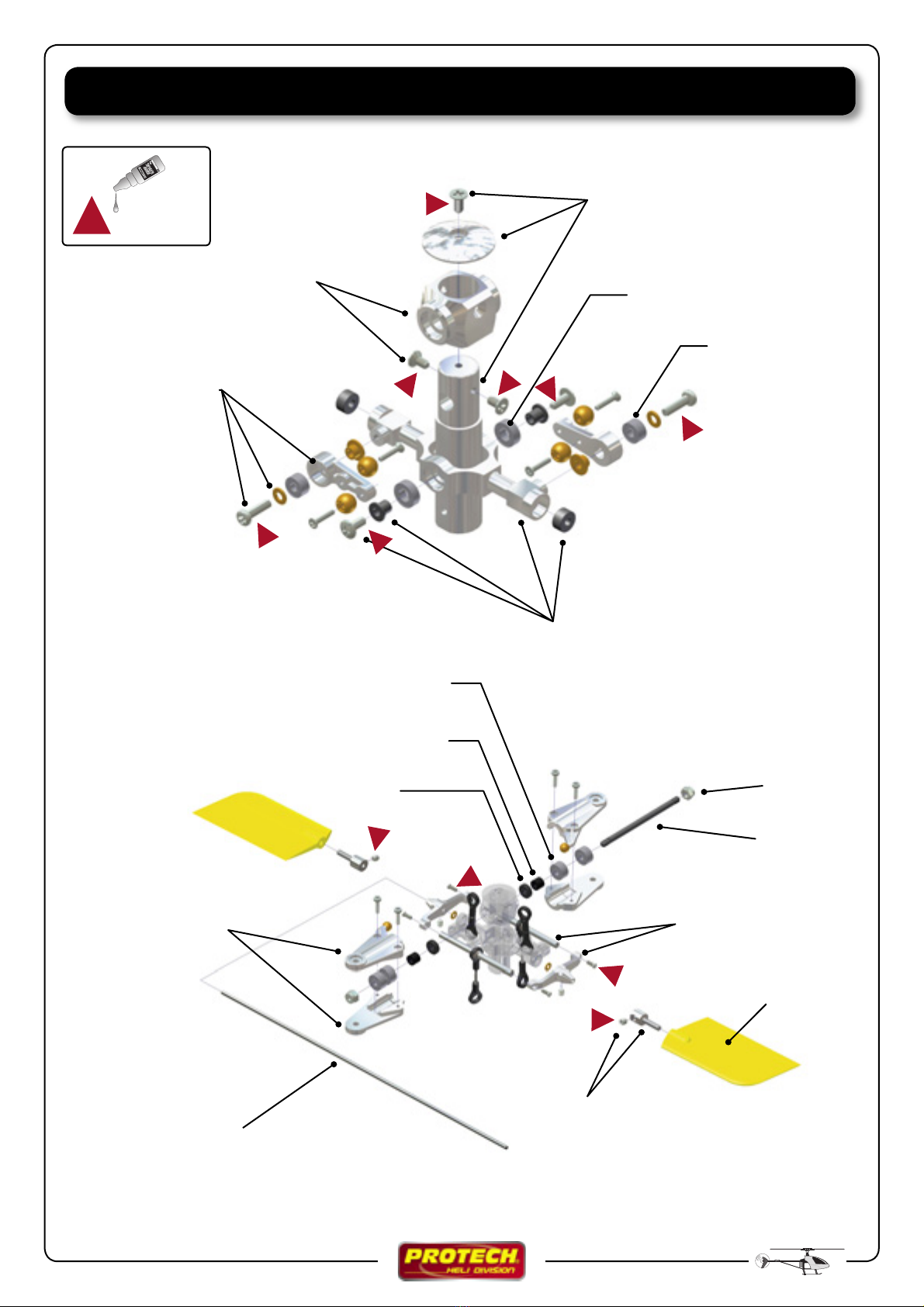

T0502.212
see-saw set
T0502.002
Aluminium main rotor shaft set
T0502.003
Aluminium main
rotor head set
T0502.005
Aluminium see-saw set
T0502.078
Ball bearing 2x5x2,5mm
T0502.072
Ball bearing 3x6x2mm
T0502.008
Stabilizer set
T0502.075
Ball bearing 3x8x4mm
T0502.043
Flybar see-saw holder
T0502.210
Main rotor grip
set
T0502.067
O-ring set
T0502.211
Stabilizer arm set
T0502.011
Spindle shaft
T0520.206
Stabilizer blade set
T0502.010
Stabilizer bar
adapter set
MA2011
M3 nylstop nut
#A600
Nut Lock

10 •
Step / Stap /
Etape / Schritt
8
8
Parallel
#A600
Nut Lock
AA
Parallel

• 11
Step / Stap /
Etape / Schritt
9
9
T0502.031
Tail output shaft set
T0502.219
Tail gear case set
T0502.056
Tail drive gear set
T0502.078
Ball bearing
2x5x2,5 mm
T0502.227
Tail rotor grip set
T0502.035
Tail rotor hub set
T0502.084
Tail pitch bushing
T0502.221
Tail pitch yoke set
T0502.074
Ball bearing 5x8x2,5 mm
Do not overtighten!
Ne pas serrer trop fort!
Niet te vast aandraaien!
Nicht zu fest anziehen!
T0502.220
Tail pitch control lever set
T0502.076
Ball bearing 3x6x2,5 mm
T0502.013
Brass ball with screw
22 mm
#A600
Nut Lock
T0502.079
Ball bearing 3x8x3 mm
T0502.063
Belt set

12 •
Step / Stap /
Etape / Schritt
10
10
X2
Use locktite to assemble the tail rod.
Gebruik locktite voor de montage.
Utiliser locktite pour assembler.
Benützen Sie Locktite zum montieren.
90°
T0503,202
Stabilizer/Fin set
T0520.215
Tail servo mount set
T0502.238
Tailboom support set
T0502.029
Aluminium tail boom

• 13
Step / Stap /
Etape / Schritt
11
11
T0502.238
Tail boom support set
T0503.202
Stabilizer/Fin set

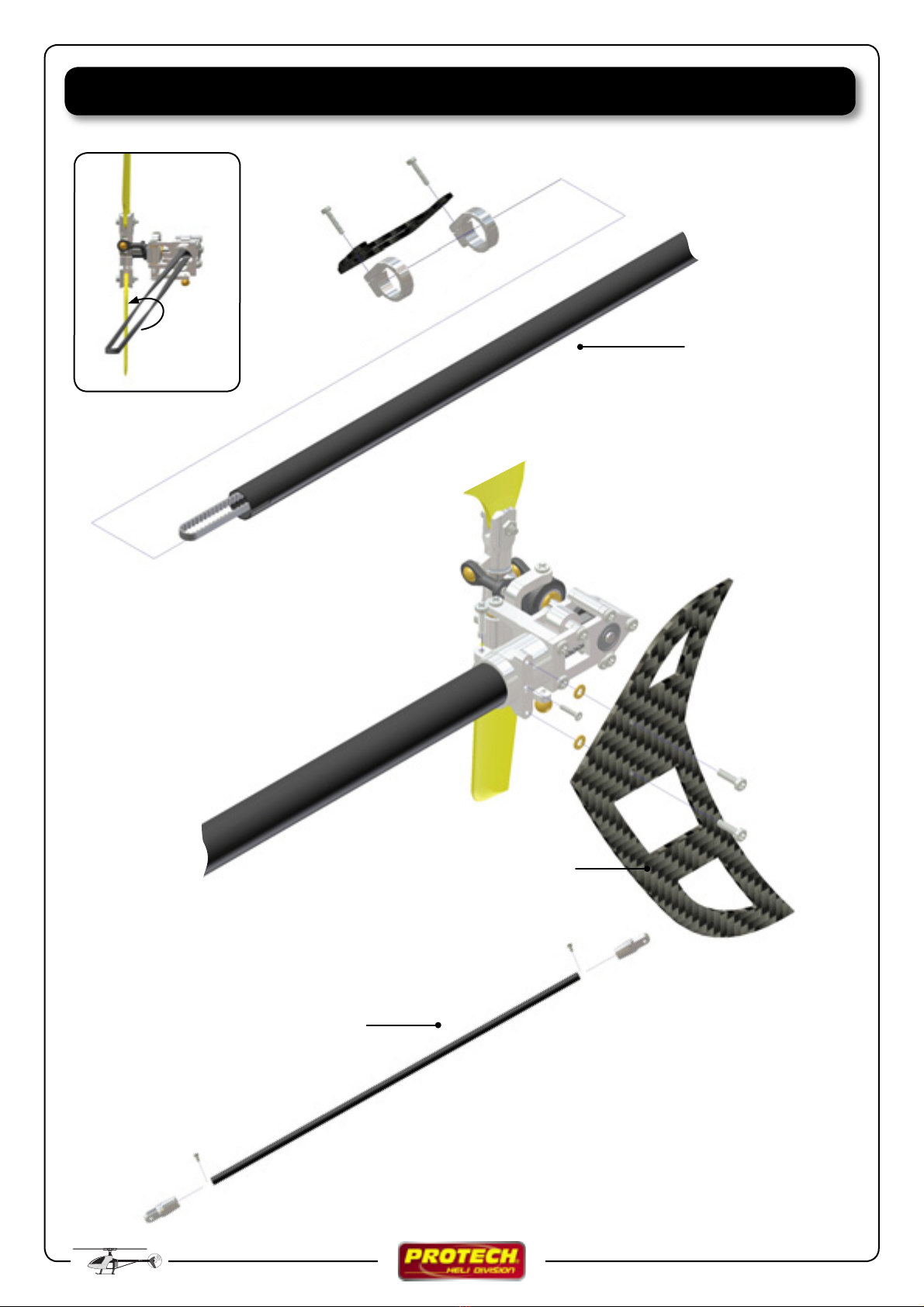

Installing the tail boom.
Installation du tube de queue.
Installeren van de staartbuis.
Heckauslegermontage.
Tip:
Use a small amount of instant glue on these screws.
Doe een klein beetje secondenlijm op deze schroefjes.
Utiliser un peu de colle cyano pour l’assemblage.
Benutzen Sie Sekundenkleber für die Montage.
Tighten the 2 M3 screws while pulling back the tailboom
to tension the belt. You should be able to push in the
belt about 5mm.
Serrez les 2 vis M3 pendant que vous tirez le tube de
queue en arrière afin de tendre la courroie. Vous devez
pouvoir bouger la courroie de 5mm (voir dessin).
Draai de 2 M3 schroeven aan en trek gelijktijdig de sta-
artbuis naar achter om de riem aan te spannen. De riem
moet 5 mm ingedrukt kunnen worden.
Ziehen Sie die beiden M3 Schrauben fest, während Sie
das Heckrohr nach hinten ziehen um den Zahnriemen zu
spannen. Die Riemenspannung ist korrekt wenn Sie den
Riemen ungefähr 5 mm eindrücken können. Siehe Bild.
5 mm
M3 screws

14 •
Step / Stap /
Etape / Schritt
12
12
9,0 mm
Tail rod assembly.
Assemblage de la commande de l’anticouple.
Montage van de staartrotoraansturing.
Montieren der Heckrotoranlenkung.

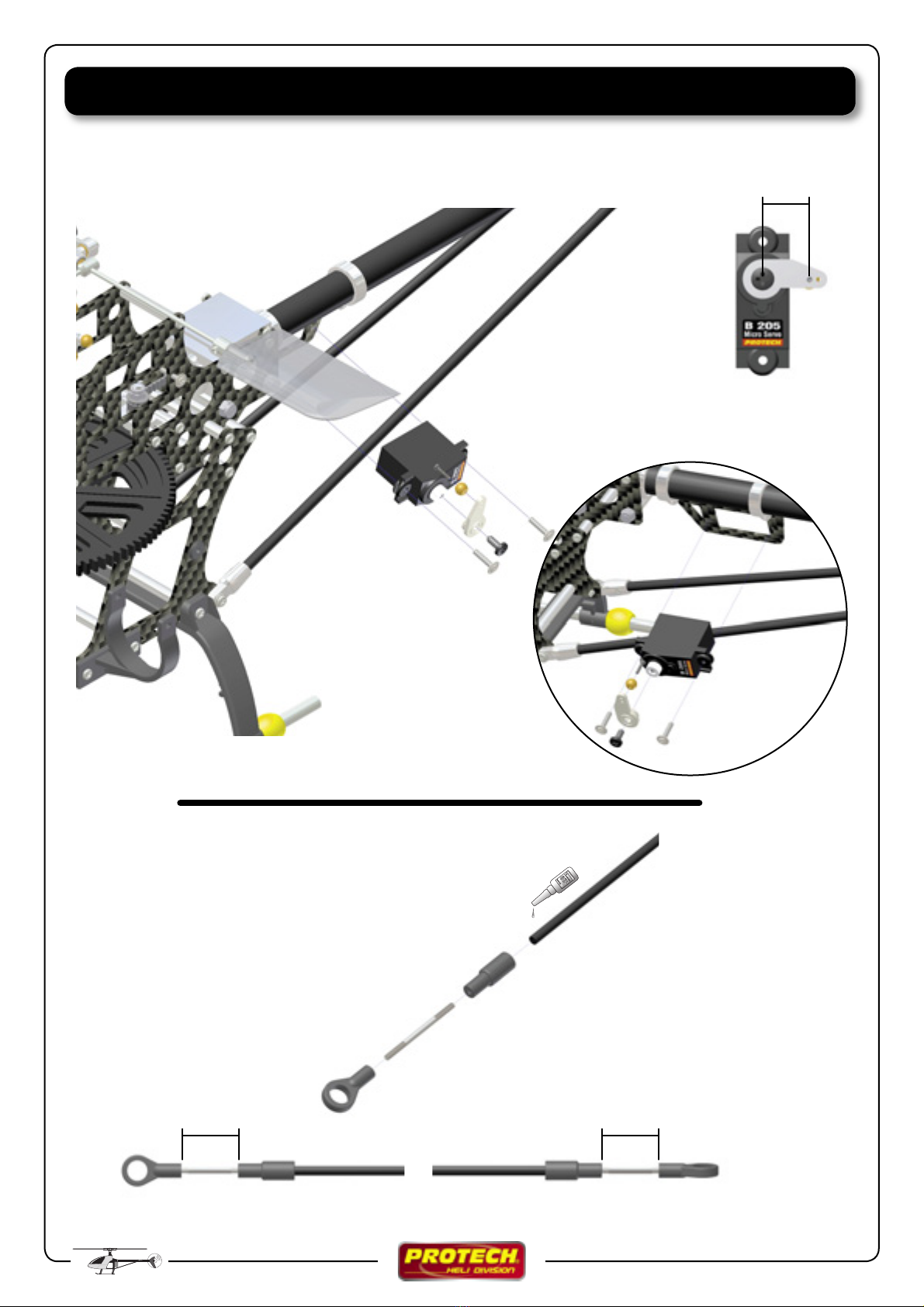

Installing the tail servo.
Installation du servo pour la commande de l’anticouple.
Installatie van de staartrotorservo.
Montieren des Heckrotorservos.
Use instant glue to assemble the tail rod.
Utiliser de la colle cyano pour l’assemblage.
Gebruik secondenlijm voor de montage.
Benutzen Sie Sekundenkleber für die Montage.
10,5mm
9,0 mm
Neutral position 90°
T0502.034
Pitch lever joint set

• 15
Step / Stap /
Etape / Schritt
13
13

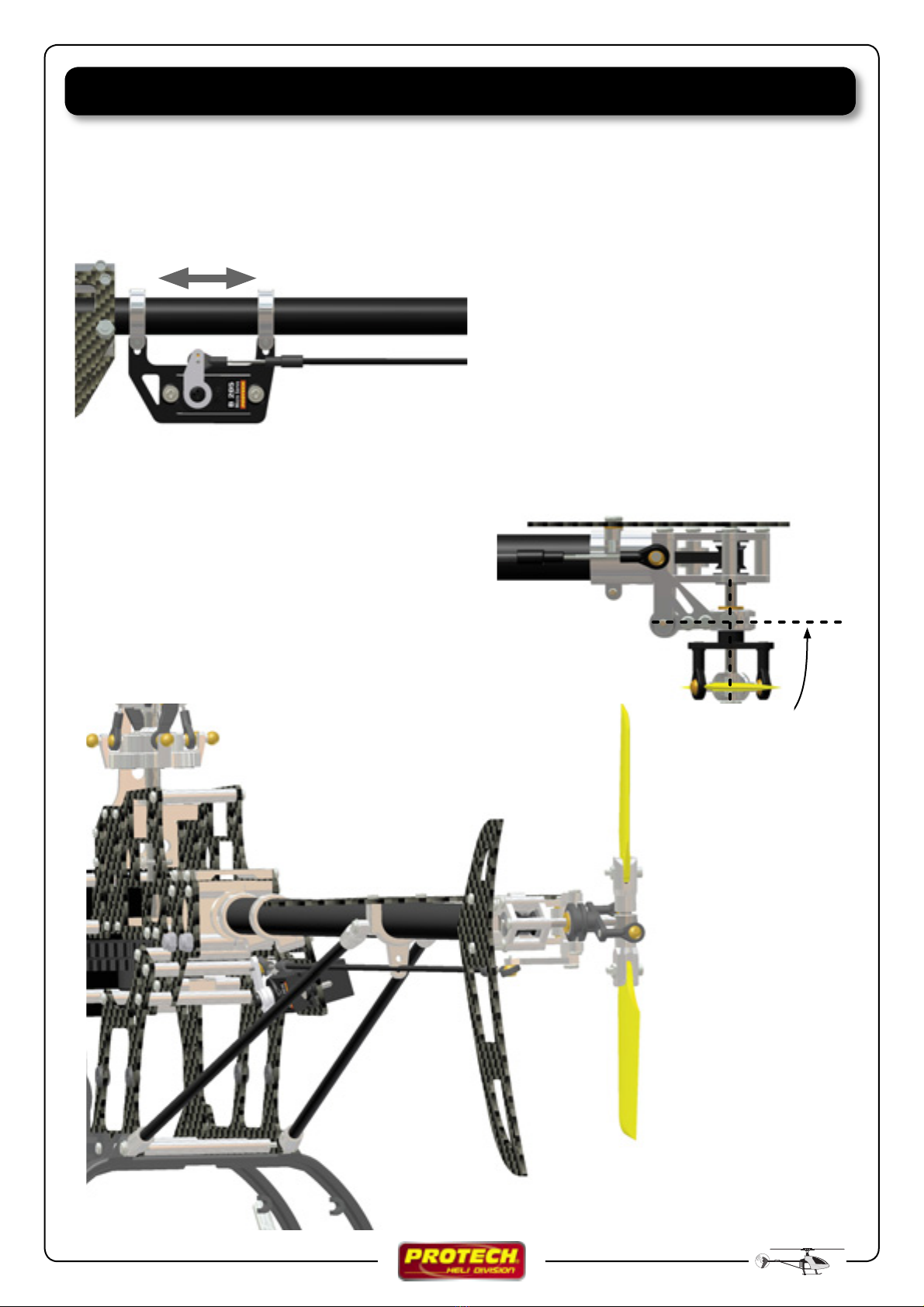

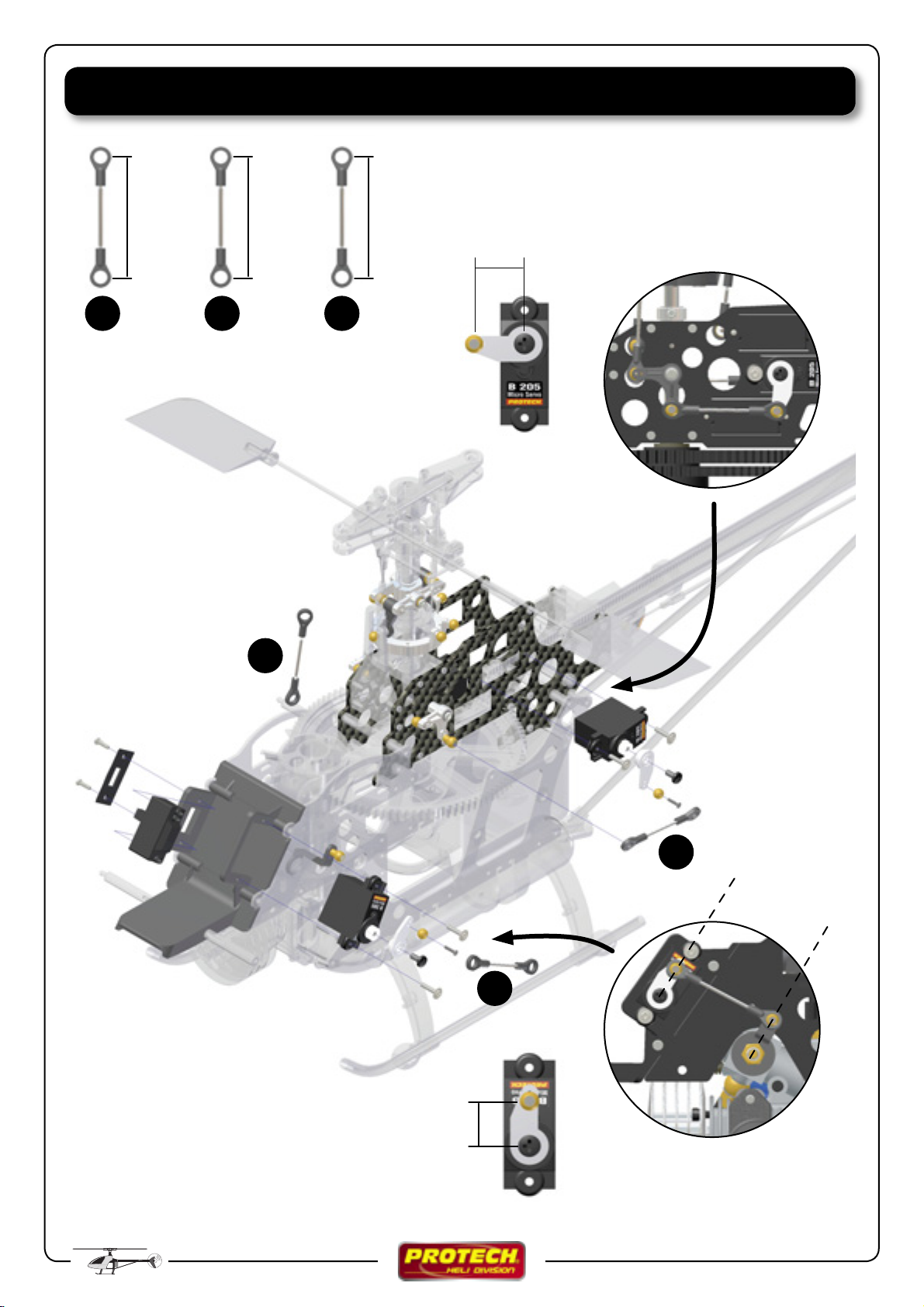

Move the servoholder on the boom to obtain the correct 90° angle of the tail rotor.
Bouger le servo sur le tube de queue pour obtenir les 90°.
Verplaats de servohouder op de staartbuis om de juiste hoek (90°) van de staartrotor te bekomen.
Bewegen Sie der Servohalter um die Heckrotoranlenkung auf 90° zu bringen.
Servo in neutral position
Servo en position neutre
Servo in neutrale positie
Servo in Neutralstellung
90°

16 •
Step / Stap /
Etape / Schritt
14
14

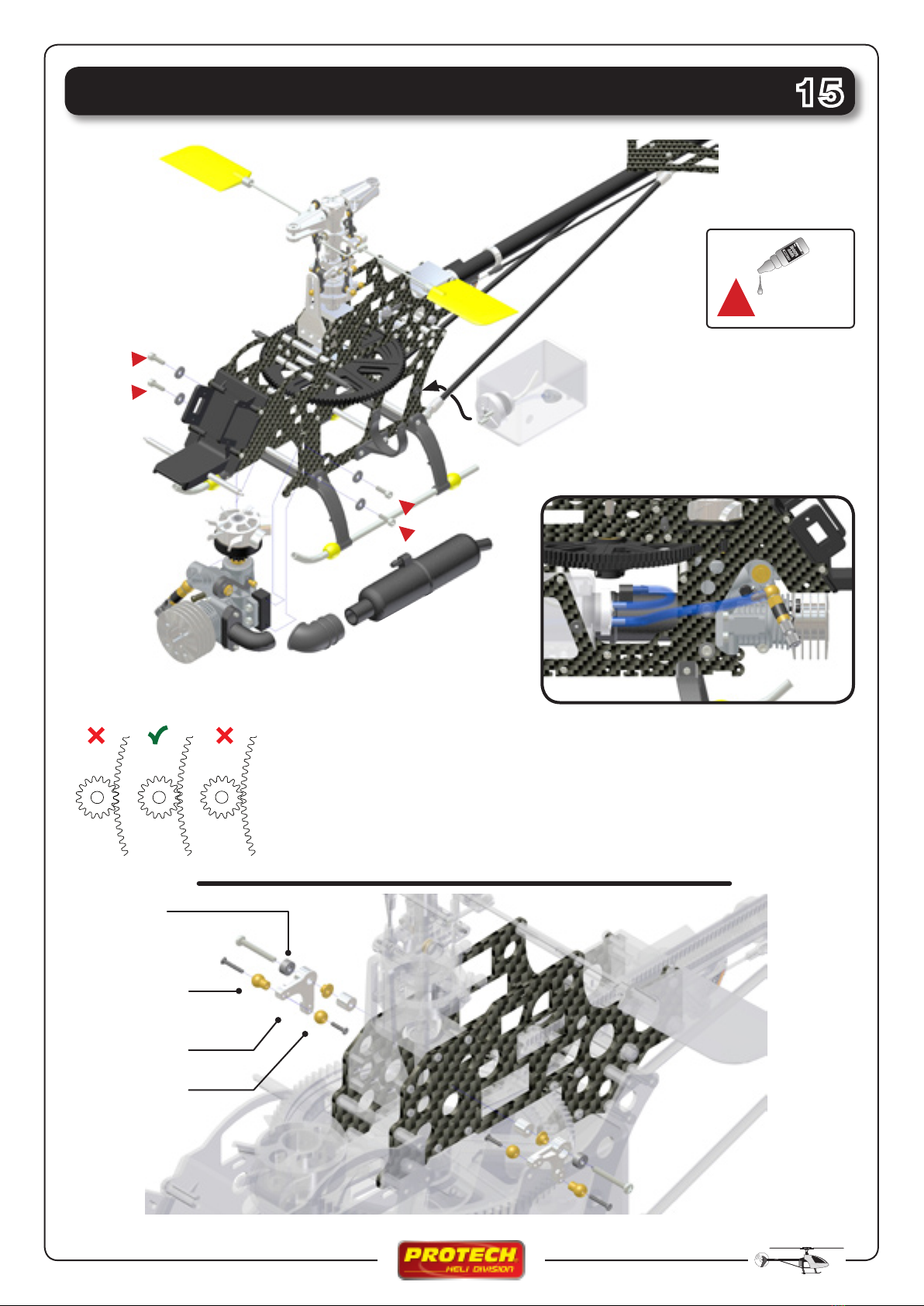

T0503.009
Engine gear
T0503.028
Ball bearing
9,5x6,3x3,17mm
T0503.028
Ball bearing
9,5x6,3x3,17mm
T0503.030
Engine mount
T0503.210
Engine cooling fan CNC
T0503.010
Metal clutch
T0503.012
Muffler gasket
T0503.013
Tune pipe set
T0503.008
Screw set for engine
M3x8mm, 10pcs
T0503.008
Screw set for engine
M3x8mm, 10pcs
P10003
Glow plug
T0503.013
Tune pipe set
T0503.029
Engine
T0503.024
Fuel tank set
T0503.014
Hex start adapter
Assemble the tank as shown.
Montez le réservoir comme indiqué.
Monteer de tank zoals afgebeeld.
Montieren Sie die Kraftstofftank wie abgebildet.
Connect to muffler
Connectez à l’échappement.
Verbindt met uitlaat.
Verbinden Sie mit Schalldamp-
fer.
Connect to engine.
Connectez au moteur.
Verbindt met motor.
Verbinden Sie mit motor.
#A600
Nut Lock
T0503.011
Clutch liner

• 17
Step / Stap /
Etape / Schritt 15
#A600
Nut Lock
T0502.215
Linkage arm set
T0502.014
Brass balls w/ screws
T0503.024
Ball bearing
5x2x2,5 mm
T0502.013
Brass balls w/ screws
The gearmesh should be adjusted correctly. If the distance between the gears is incorrect, the gears will wear
out quickly. There must be a tiny amount of play between the gears. Adjust this by moving the motormount
Le jeu entre le pignon et la couronne doit être le plus correct possible autrement vous provoquerez une usure
prématurée de la couronne. Toutefois un très léger jeu est nécessaire, pour cela modifiez la position du moteur.
De tandwielspeling moet correct ingesteld worden anders zullen de tandwielen sneller dan normaal slijten. Er
moet een heel klein beetje speling zijn tussen de twee tandwielen. Regel dit door de motorsteun te verschuiven.
Das Zahnspiel soll korrekt justiert werden sonst können die Zahnräder beschädigt werden. Die 2 Zahnräder
sollen etwas Spiel haben. Justieren Sie dieses durch verschieben des motors.

18 •
Step / Stap /
Etape / Schritt
16
16
39mm 37mm 35,5mm
10,5mm
Neutral position 0°
12,5mm
Neutral position 90°
A B C
A
B
C
Installing the servos
Installation des servos
Montage van de servo’s
Servoeinbau
Parallel
neutral position
Receiver switch
(sold separately)

• 19
Step / Stap /
Etape / Schritt
17
17
Installing the servos
Installation des servos
Montage van de servo’s
Servoeinbau
C
A
B
12,5mm
Neutral position 90° Neutral position 180°
12,5mm
A B C
30mm 25mm 30mm

20 •
Step / Stap /
Etape / Schritt
18
18

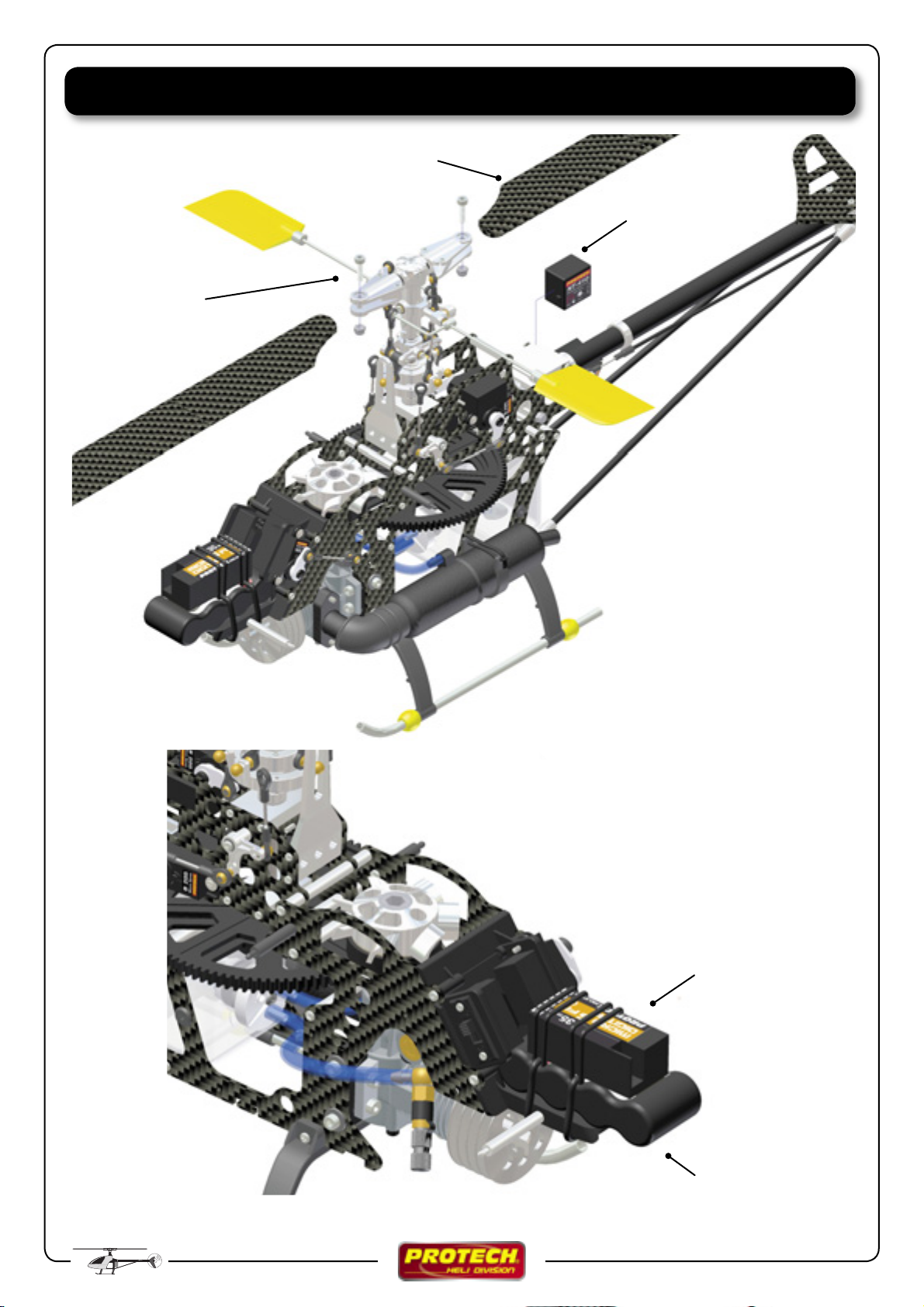

T0502.027
M3x12 mm
T0502.201
Main rotor blades
PRO.303
Micro heading lock gyro
PRO.306-35
Micro receiver 6 CH
P4106.J
RX powerpack 4,8V-600mAh
Installing the gyro with double side foam
Installer le gyro avec de la mousse adhésive
double face
Monteer de gyroscoop met dubbelzijdige kleef-
band
Montieren Sie den Kreisel mit doppelseitigem
Klebeband
Installing the battery with double side foam
Installer la batterie avec de la mousse adhésive
double face
Monteer de baterij met dubbelzijdige kleefband
Montieren Sie der Akku mit doppelseitigem
Klebeband
