Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
HELIX Lautsprechersystems.
Die Lautsprecher wurden nach neuesten tech-
nischen Erkenntnissen entwickelt und zeichnen
sich durch hervorragende Verarbeitung und über-
zeugenden Klang aus.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audiokomponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Herzlichen Glückwunsch!
Allgemeine Hinweise zum Einbau von HELIX
Lautsprechersystemen
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garan-
tieren, dass jedes Produkt vor Versand auf seinen
einwandfreien Zustand überprüft wurde. Ihr Kaufbe-
leg dient als Garantienachweis für etwaige Repara-
turen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Lautsprechersystems Vorausset-
zung für die Garantieleistungen sind.
Sollten Sie sich dazu entscheiden, die Installation
selbst auszuführen, gehen Sie bitte nach den fol-
genden Anweisungen vor. Nichtbeachtung der fol-
genden Hinweise kann zu Verletzungen und/oder
Schäden an Ihrem Fahrzeug oder den Lautspre-
chern führen.
1. Stellen Sie sicher, dass der Lautsprecher in die
ausgewählte Einbauö󰀨nung passt und das ge-
nügend Einbautiefe vorhanden ist, um den Ma-
gnet aufzunehmen.
2. Stellen Sie sicher, dass der Platz zwi-
schen dem Lautsprecher und anderen
Teilen, wie z.B. Fenster, Fensterkurbel,
Fensterheber, Sitze etc. ausreichend ist.
Dies ist besonders wichtig, wenn Einbau-
plätze ausgeschnitten werden müssen.
Vollständige Daten über die Einbautiefe und
den Durchmesser der Lautsprecher nden Sie
in den Einbaudiagrammen dieser Anleitung. Bit-
te stellen Sie sicher, dass die Auageäche der
Lautsprecher möglichst plan und stabil ist.
3. Achten Sie darauf, dass alle Lautsprecher pha-
senrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
4. Achten Sie darauf, dass die Frequenzweichen
an ihrem Montageort ausreichend befestigt
sind.
5. Installieren Sie die Lautsprecher und Frequenz-
weichen nicht an Orten, an denen Wasser auf
die Chassis / Gehäuse tropfen kann.
6. Die Qualität und Sorgfalt des Einbaus hat ent-
scheidenden Einuss auf den Klang der Laut-
sprecher. Bitte führen Sie jede Installation mit
größtmöglicher Sorgfalt durch.
7. Vermeiden Sie akustische Kurzschlüsse (Luft-
durchlässigkeit der Montageplatte zwischen
Membran und Korb), die Auslöschungen tiefer
Frequenzen zur Folge haben. Diese können
durch den Einbau des Lautsprechers in einem
zu großen Ausschnitt oder auf unebener Fläche
auftreten.
8. In manchen Fällen ist eine Verstärkung der
Montageplatte nötig, um dem Lautsprecher
eine stabile, ebene und verwindungsfreie Auf-
lageäche zu bieten. Dies erreichen Sie, in-
dem Sie den Lautsprecher auf einen stabilen
Holz- oder Metallring montieren oder diesen
Ring hinter die Montageplatte setzen, damit der
Lautsprecher eine stabile Aufnahme hat. Für
weitere Anregungen wenden Sie sich bitte an
einen Einbauspezialisten.
9. Wenn Sie Lautsprecher in ihrem Auto tau-
schen möchten, muss dafür ein Einbauplatz
gescha󰀨en werden. In den meisten Fällen sind
Originaleinbauplätze in den Türen, Karosserie-
ö󰀨nungen oder in der Heckablage vorhanden.
Bitte nutzen Sie, wenn möglich, die vorgese-
henen Originaleinbauplätze Ihres Fahrzeugs.
Sollten keine Originaleinbauplätze vorhanden
sein, muss ein sicherer und geeigneter Einbau-
Allgemeine Hinweise

3
platz für den Lautsprecher gescha󰀨en werden.
Informationen zu einer sicheren Befestigung
nden Sie im Abschnitt „Installation“ dieser An-
leitung.
WICHTIG: Bitte schneiden Sie NIEMALS Metall
aus der Karosserie aus. Dies kann ein tragendes
Teil des Fahrzeugs sein, welches die Stabilität der
Karosserie und des Fahrzeugs gewährleistet.
Allgemeine Hinweise zum Anschluss von HELIX
Lautsprechersystemen
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke
durchzuführen, um sicherzugehen, dass alle Kom-
ponenten vor ihrer endgültigen Montage auch kor-
rekt funktionieren.
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe Kan-
ten beschädigt werden können. Dies kann zu Kurz-
schlüssen führen, die unweigerlich eine Beschädi-
gung Ihres Steuergerätes, Verstärkers und/oder der
Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Laut-
sprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
Die Plusleitung des Lautsprechersystems ist durch
einen roten Streifen gekennzeichnet.
Allgemeine Hinweise zum Anschluss der HELIX
Flex-Crossover Frequenzweichen
Die Frequenzweichen des S 62C / S 42C Kompo-
nentensystems bietet Ihnen zwei Kongurations-
möglichkeiten.
Variante a: Anschluss der Frequenzweichen bei
zusammenliegenden Einbauplätzen von Hoch- und
Tiefmitteltöner, z.B. in der Fahrzeugtür.
TWEETER
CROSSOVER
WOOFER
CROSSOVER
Variante b: Anschluss der Frequenzweichen bei
separaten Einbauplätzen von Hoch- und Tiefmittel-
töner, z.B. Hochtöner in der A-Säule und Tiefmittel-
töner in der Fahrzeugtür.
WOOFER
CROSSOVER
TWEETER
CROSSOVER
Hinweise zum Anschluss der Frequenzweichen
nden Sie unter Punkt „Anschluss Flex-Crossover
Frequenzweiche“.

4
Abmessungen
*Alle Abmessungen in mm
S 1T
S 62C / S 6B S 42C / S 4B
S 6X S 4X

5
Flex-Crossover S 62C / S 42C
Frequenzweichen
*Alle Abmessungen in mm
S 6X / S 4X
Installation
Einbau Tiefmitteltöner
Versenkter Einbau
Einbau Hochtöner
Rückansicht Entfernen

6

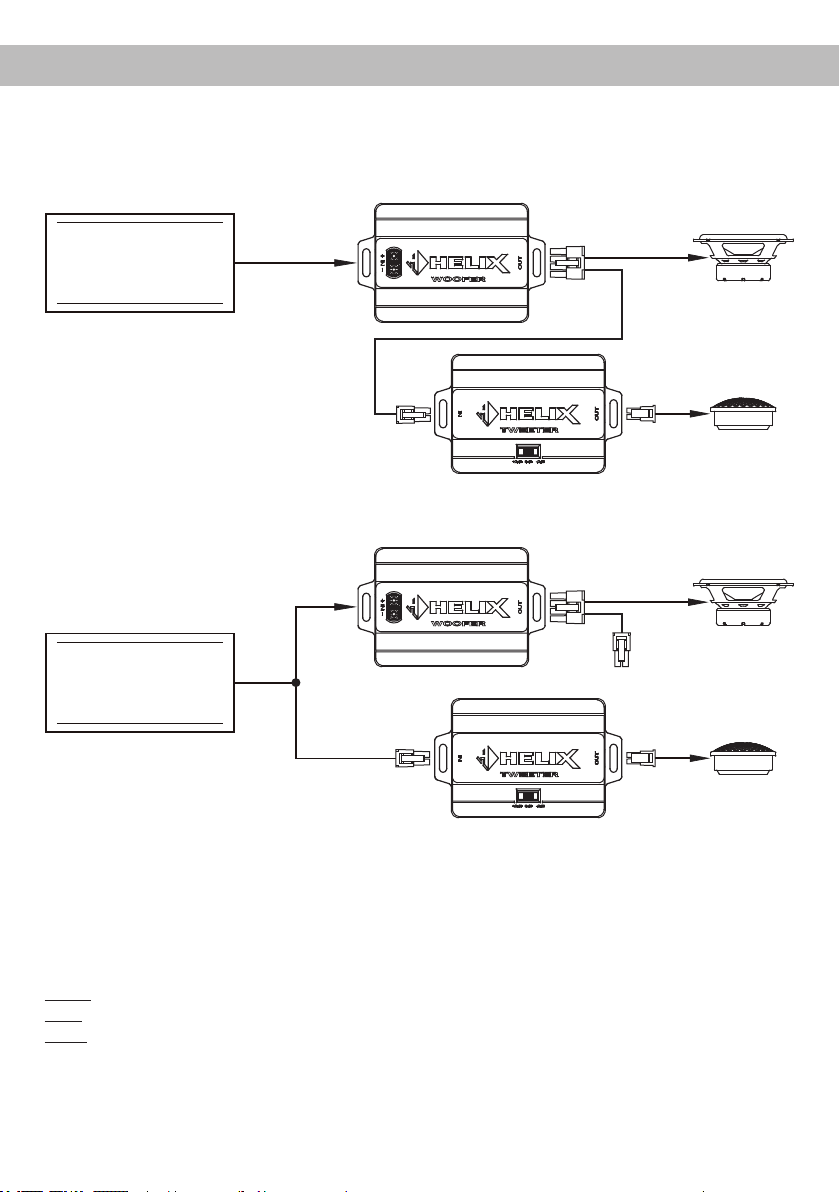

Anschluss der Flex-Crossover Frequenzweiche (S 62C / S 42C)
Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tief-
mitteltöner, z.B. in der Fahrzeugtür.
Achten Sie darauf, dass alle Komponenten phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Mi-
nus zu Minus. Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.
Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner,
z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.
Installation
Radio / Verstärker
Tiefmitteltöner
Hochtöner
Radio / Verstärker
Tiefmitteltöner
Hochtöner
Bleibt unbenutzt
Anpassen des Lautstärkepegels des Hochtöners: Mit Hilfe des Schalters auf der Hochtöner-Frequenz-
weiche kann der Lautstärkepegel des Hochtöners verändert werden.
+2 dB: Der Lautstärkepegel des Hochtöners wird um +2 dB angehoben.
0 dB: Der Hochtöner wird mit dem für die meisten Anwendungsfälle optimalen Pegel angesteuert.
-2 dB: Wählen Sie diese Einstellung um den Lautstärkepegel des Hochtöners um -2 dB abzusenken.

7
Anschluss der separaten Frequenzweiche der Koaxialsysteme
Radio / Verstärker
Hinweis: Das Anschlusskabel des Hochtöners (Kabelende mit zwei kleinen Flachsteckern) wird mit dem Vier-
fach-Anschlussterminal des Lautsprechers verbunden (siehe nachfolgende Abbildung).
Ausstattungsmerkmale
• Tiefmitteltöner mit neuartiger Basaltfaser-Papier-
Compoundmembran – eine ideale Kombination
aus geringem Gewicht, hoher Steigkeit und
innerer Dämpfung
• 25 mm Hochtöner im edlen Aluminiumgehäuse
mit beschichteter Seidenkalotte für eine
ausgewogene, natürliche Wiedergabe und
minimale Kompressionse󰀨ekte (S 4X: 19 mm)
• Korb in individuellem HELIX-Design mit
zusätzlichen Belüftungsö󰀨nungen zur optimierten
Kühlung der Schwingspule für hohe Belastbarkeit
• S 62C / S 42C: Separate, zweigeteilte „Flex-
Crossover“ Frequenzweiche mit 6/12 dB (S 42C:
12/12 dB) Flankensteilheit, Sperrkreis und
3-stug schaltbarer Hochton-Pegelanpassung –
perfekt geeignet für den Verbau in Fahrzeugen
mit getrennten Einbauplätzen von Hoch- und
Tiefmitteltöner
• S 62C / S 42C: Ausschließliche Verwendung
von sehr hochwertigen Bauteilen in der
Frequenzweiche wie z.B. verzerrungsfreie
Luftspulen und verlustarme Audiotec-
Folienkondensatoren im Hochtonzweig
• S 6X / S 4X: Separate Inline-Frequenzweiche
mit 6/12 dB (S 4X: 6/6 dB) Flankensteilheit und
integriertem Hochtonschutz
W* TW*
*W = Tiefmitteltöner
TW = Hochtöner
Achten Sie darauf, dass alle Komponenten phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Mi-
nus zu Minus. Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.
+-

8
Die Garantieleistung entspricht der gesetzlichen
Regelung.Vonder Garantieleistung ausgeschlossen
sind Defekte und Schäden, die durch Überlastung
oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer
detaillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Garantiehinweis
Technische Daten
Komponentensysteme:
S 62C S 42C
Leistung RMS / Max. 100 / 200 Watt 70 / 140 Watt
Frequenzbereich 45 Hz - 25.000 Hz 75 Hz - 25.000 Hz
Impedanz 4 Ω 4 Ω
Wirkungsgrad 1 W / 1 m 90 dB 89 dB
Membranmaterial HT: Beschichtete Seidenkalotte
TT: Basaltfaser-Papier-Compound
HT: Beschichtete Seidenkalotte
TT: Basaltfaser-Papier-Compound
Frequenzweiche 6/12 dB mit Sperrkreis, Hochton-
schutz und Hochton-Pegelanpassung
12/12 dB mit Sperrkreis, Hochton-
schutz und Hochton-Pegelanpassung
Abmessungen
Frequenzweiche
HT: 88 x 68 x 28 mm
TT: 88 x 68 x 28 mm
HT: 88 x 68 x 28 mm
TT: 88 x 68 x 28 mm
Außendurchmesser HT: 51 mm
TT: 165 mm
HT: 51 mm
TT: 102 mm
Einbaudurchmesser HT: 45 mm
TT: 143 mm
HT: 45 mm
TT: 92,3 mm
Einbautiefe HT: 14 mm
TT: 65 mm
HT: 14 mm
TT: 46,5 mm
Koaxialsysteme:
S 6X S 4X
Leistung RMS / Max. 80 / 160 Watt 60 / 120 Watt
Frequenzbereich 50 Hz - 25.000 Hz 80 Hz - 25.000 Hz
Impedanz 4 Ω 4 Ω
Wirkungsgrad 1 W / 1 m 90 dB 89 dB
Membranmaterial HT: Beschichtete Seidenkalotte
TT: Basaltfaser-Papier-Compound
HT: Beschichtete Seidenkalotte
TT: Basaltfaser-Papier-Compound
Frequenzweiche Separat, 6/12 dB Flankensteilheit Separat, 6/6 dB Flankensteilheit
Abmessungen
Frequenzweiche
59 x 49 x 24 mm 59 x 49 x 24 mm
Außendurchmesser 165 mm 102 mm
Einbaudurchmesser 143 mm 92,3 mm
Einbautiefe 65 mm 46,5 mm

9
Dear Customer,
Congratulations on your purchase of this high-
quality HELIX speaker system.
This system highlights best quality, excellent manu-
facturing and state-of-the-art sound quality.
Thanks to more than 30 years of experience in
research and development of audio products this
speaker system generation sets new standards.
We wish you many hours of enjoyment with your
new HELIX speakers.
Yours
AUDIOTEC FISCHER Team
Congratulations!
General instructions for installing a HELIX
speaker system
To prevent damage to the speakers and possible in-
jury, read this manual carefully and follow all instal-
lation instructions. This product has been checked
for proper function prior to shipping and is guaran-
teed against manufacturing defects.
For a proper performance and to ensure full war-
ranty coverage, we strongly recommend to get this
product installed by an authorized HELIX dealer.
If you choose to perform your own installation read
the following information and precautions carefully.
Failure to follow the stated precautions may result in
personal injury and / or damage to the audio system
or vehicle.
1. Always make sure that the speaker will t into
the intended mounting location and that there is
adequate depth for the magnet system.
2. Check for adequate space between speak-
er and window, window crank, power win-
dow mechanism, seat, rear deck torsion
bars, and other items which may interfere
with the speaker`s mounting. This is very
important if any hole cutting is required.
Detailed size information is indicated in the di-
mension section of this manual. Take care that
the mounting surface is at and free from all
obstructions.
3. Ensure that the loudspeakers are correctly con-
nected (phase), i.e. plus to plus and minus to
minus. Exchanging plus and minus may result
in signicant loss of sound quality.
4. Make sure that the crossovers are mounted
properly.
5. Do not mount the speakers and crossovers
where water may splash on them.
6. The quality of the installation has a signicant
e󰀨ect on the overall performance of the speaker
system. Treat each installation step with a high
degree of attention.
7. Avoid low frequency cancellation caused by air
leakage between the speaker basket and the
mounting surface (e.g. mounted on a bended
or uneven surface or mounted in an oversized
hole).
8. Mounting panel reinforcement may be neces-
sary in some cases in order to ensure a sta-
ble, torsion-free and even surface. This can be
achieved by mounting the speaker on a metal
or wooden sub-ba󰀪e behind the body or door
panel. Consult an installation specialist for
further advices.
9. In most cases you can use the original speak-
er mounting locations in the doors, body pan-
els or the rear deck. If these are not available
you have to prepare your own secure installa-
tion place. Due to their structural integrity and
accessibility the precut mounting holes should
be used whenever possible. Information on a
proper mounting can be found in the section
“Installation” of this manual.
IMPORTANT: Never cut any metal that is an inte-
gral part of an automobile`s safety or structural car
body.
General instructions for connecting HELIX
speaker systems
We strongly recommend that you operate the com-
plete audio system at low volume before nal instal-
lation. So you can check whether each speaker is
working before securing the loudspeakers into their
mounting locations.
General instructions

10
General instructions
Make sure that all speaker wiring is fully protected
from cutting or wear at sharp edges, which can lead
to short circuits that may damage your head unit,
amplier and/or speaker system.
Make sure that all speaker wires are long enough in
order to avoid any mechanical stress on the wires
or the connectors.
Attention: Ensure that the loudspeakers are cor-
rectly connected (phase), i.e. plus to plus and minus
to minus. Exchanging plus and minus will result in a
signicant loss of sound quality.
The positive leads of the loudspeaker system are
marked with a red stripe.
General instructions for connecting the HELIX
“Flex-Crossovers”
The crossovers of the S 62C / S 42C component
system o󰀨er two conguration options.
Option a: Connecting the crossovers in vehicles
with mounting positions of tweeter and woofer close
to each other, e.g. in the car door.
TWEETER
CROSSOVER
WOOFER
CROSSOVER
Option b: Connecting the crossovers in vehicles
with separate mounting positions of tweeter and
woofer, e.g. tweeter in the A-pillar and woofer in the
car door.
WOOFER
CROSSOVER
TWEETER
CROSSOVER
For further information regarding the connection
of the crossovers see section “Connecting the
Flex-Crossover” in this manual.

11
Dimensions
*All dimensions are noted in mm
S 1T
S 62C / S 6B S 42C / S 4B
S 6X S 4X

12
Flex-Crossover S 62C / S 42C
Crossovers
*All dimensions are noted in mm
S 6X / S 4X
Installation
Woofer mounting
Flush mount
Tweeter mounting
Dimensions
Back view Remove

13
Connecting the Flex-Crossover (S 62C / S 42C)
Option a: Connecting the crossovers in vehicles with mounting positions of tweeter and woofer close to
each other, e.g. in the car door
Option b: Connecting the crossovers in vehicles with separate mounting positions of tweeter and woofer,
e.g. tweeter in the A-pillar and woofer in the car door
Ensure that all components are correctly connected (phase), i.e. plus to plus and minus to minus.
The positive leads of the loudspeaker system are marked with a red stripe.
Head unit / amplier
Woofer
Tweeter
Head unit / amplier
Woofer
Tweeter
Remains unused
Adjusting the level of the tweeter: The crossover of the tweeter allows to adjust the level of the connect-
ed tweeter. Therefore adjust the switch which is located at the top of the crossover to the desired switch
position.
+2 dB: The level of the tweeter is increased by +2 dB.
0 dB: The tweeter has the optimum level for most applications.
-2 dB: If you choose this switch setting, the level of the tweeter is reduced by -2 dB.

14
Features
• Woofer with novel basalt ber-paper compound
cone – a perfect combination of lowest weight,
high sti󰀨ness and inner damping
• 1” / 25 mm silk dome tweeter in a noble alumi-
num housing (S 6X: 25 mm / S 4X: 19 mm) for
balanced, natural sound reproduction and lowest
compression e󰀨ects
• Individual HELIX basket with additional ventila-
tion holes for better voice coil cooling and high
power handling
• S 62C / S 42C: Separate, two-part “Flex-Cross-
over“ with 6/12 dB
(S 42C: 12/12 dB) slope,
bandstop lter and three-stage tweeter level
adjustment – well suited for the installation in
vehicles with separate mounting positions of the
tweeter and woofer
• S 62C / S 42C: Crossovers solely equipped
with high grade components e.g. low-distortion
air-core coils and minimum-loss Audiotec-foil
capacitors for tweeter crossover
• S 6X / S 4X: Separate inline crossover with
6/12 dB (S 4X: 6/6 dB) slope and integrated
tweeter protection
Installation
Connecting the separate crossover of the coaxial systems
Head unit / amplier
Note: The connection cable of the tweeter (cabel head with two small at plugs) must be connected to the
quad-connector of the loudspeaker (see following gure).
W* TW*
*W = Woofer
TW = Tweeter
Ensure that all components are correctly connected (phase), i.e. plus to plus and minus to minus.
The positive leads of the loudspeaker system are marked with a red stripe.
+-

15
Technical Data
The limited warranty comply with legal regulations.
Failures or damages caused by overload or
improper use are not covered by the warranty.
Please return the defective product only with a
valid proof of purchase and a detailed malfunction
description.
Technical specications are subject to change!
Errors are reserved!
For damages on the vehicle and the speakers
caused by handling errors of the speaker system
we can’t assume liability.
Warranty Disclaimer
Component systems:
S 62C S 42C
Power RMS / max. 100 / 200 Watts 70 / 140 Watts
Frequency response 45 Hz - 25,000 Hz 75 Hz - 25,000 Hz
Impedance 4 Ω 4 Ω
E󰀩ciency 1 W / 1 m 90 dB 89 dB
Cone material TW: Coated silk dome
W: Basalt-ber-paper compound
TW: Coated silk dome
W: Basalt-ber-paper compound
Crossover 6/12 dB with bandstop lter,
tweeter protection and tweeter level
adjustment
12/12 dB with bandstop lter,
tweeter protection and tweeter level
adjustment
Dimensions crossover
TW: 88 x 68 x 28 mm /
3.46 x 2.67 x 1.10”
W: 88 x 68 x 28 mm /
3.46 x 2.67 x 1.10”
TW: 88 x 68 x 28 mm /
3.46 x 2.67 x 1.10”
W: 88 x 68 x 28 mm /
3.46 x 2.67 x 1.10”
Outer diameter TW: 51 mm / 2.00”
W: 165 mm / 6.50”
TW: 51 mm / 2.00”
W: 102 mm / 4.01”
Installation diameter TW: 45 mm / 1.77”
W: 143 mm / 5.63”
TW: 45 mm / 1.77”
W: 92.3 mm / 3.63”
Installation depth TW: 14 mm / 0.55”
W: 65 mm / 2.56”
TW: 14 mm / 0.55”
W: 46.5 mm / 1.83”
Coaxial systems:
S 6X S 4X
Power RMS / max. 80 / 160 Watts 60 / 120 Watts
Frequency response 50 Hz - 25,000 Hz 80 Hz - 25,000 Hz
Impedance 4 Ω 4 Ω
E󰀩ciency 1 W / 1 m 90 dB 89 dB
Cone material TW: Coated silk dome
W: Basalt-ber-paper compound
TW: Coated silk dome
W: Basalt-ber-paper compound
Crossover Separate, 6/12 dB slope Separate, 6/6 dB slope
Dimensions crossover
58 x 49 x 24 mm /
2.32 x 1.96 x 0.94”
58 x 49 x 24 mm /
2.32 x 1.96 x 0.94”
Outer diameter 165 mm / 6.50” 102 mm / 4.01”
Installation diameter 143 mm / 5.63” 92.3 mm / 3.63”
Installation depth 65 mm / 2.56” 46.5 mm / 1.83”

Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: [phone] · Fax: [phone]
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
