Installationshinweise
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer,
Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.
Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät
nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische
Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein Bassgehäuse, denn dadurch können sich die
Bauteile im Verstärker los vibrieren und den Verstärker beschädigen. Die Zuleitungskabel sollten bei dem Einbau so kurz als
möglich gehalten werden, um Verluste und Störungen zu vermeiden.
Einbau des Verstärkers
Montieren Sie zunächst die beiliegenden Montagehalter an den Verstärker.
Halten Sie dann den Verstärker an die gewünschte Einbaustelle. Markieren
Sie die Bohrlöcher mit einem geeigneten Stift. Bohren Sie dann die Löcher
und verschrauben den Verstärker mit den beiliegenden Schrauben.
Elektrische Anschlüsse
Batterieanschluss (BATT+12V) Verbinden Sie diesen Schraubanschluss mit dem
12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend
dimensioniertes Stromkabel (min. 25qmm) und installieren Sie eine zusätzliche Kabel-Sicherung.
Diese sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an der Batterie sein.
Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes (Autoradio) mit
dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker beim Einschalten des Autoradios automatisch ein.
Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst
kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser
Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie
bei der Plusleitung gewählt werden.
Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert ist
für Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm Betrieb erhöht sich die Stromaufnahme um ca. 50%,
das heißt die Gerätesicherungen müssen eventuell gegen entsprechend höhere Werte ausgetauscht werden.
e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKER OUTPUT
+ CH3 – + CH4 –
+ MONO BRIDGED –
+ CH1 – + CH2 –
3

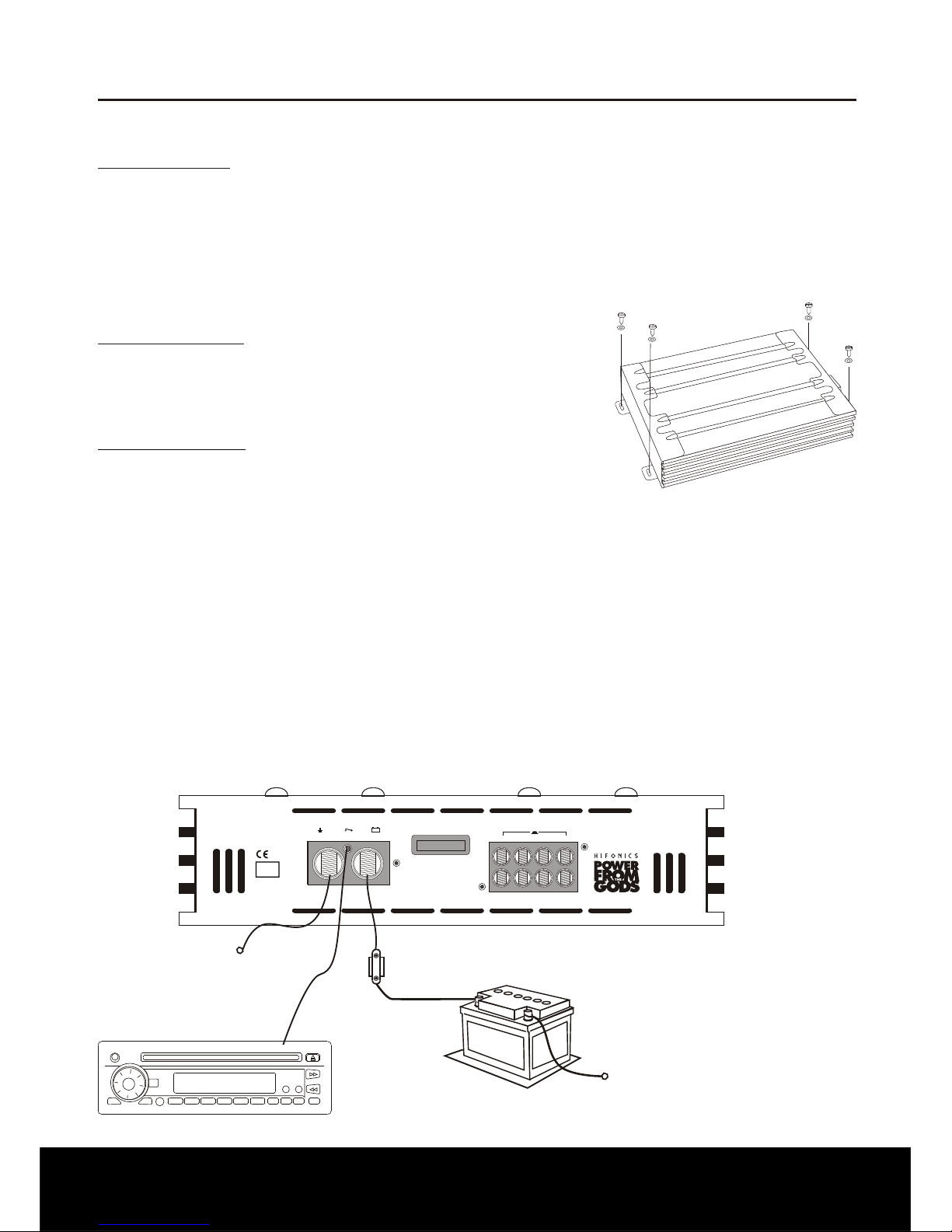

Installation
Batterie
12 Volt
Kabel-
Sicherung
Masse-
Anschluss
Masse-Anschluss
an Karosserie
Einschaltleitung
(REM)

HI-/LOW PASS - Regler
HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.
Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.
LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.
Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.
Ist der X-OVER - Schalter in der LP/BP-Stellung (Tiefpass/Bandpass) ist gleichzeitig der HI PASS-Regler (Hochpass) als Subsonic-Filter aktiv.
Dadurch werden die Lautsprecher von den ultratiefen Frequenzen abgetrennt, damit diese nicht mechanisch bzw. elektrisch überlastet werden.
ZXi 4000 MkII
2 x 200 Watts
4

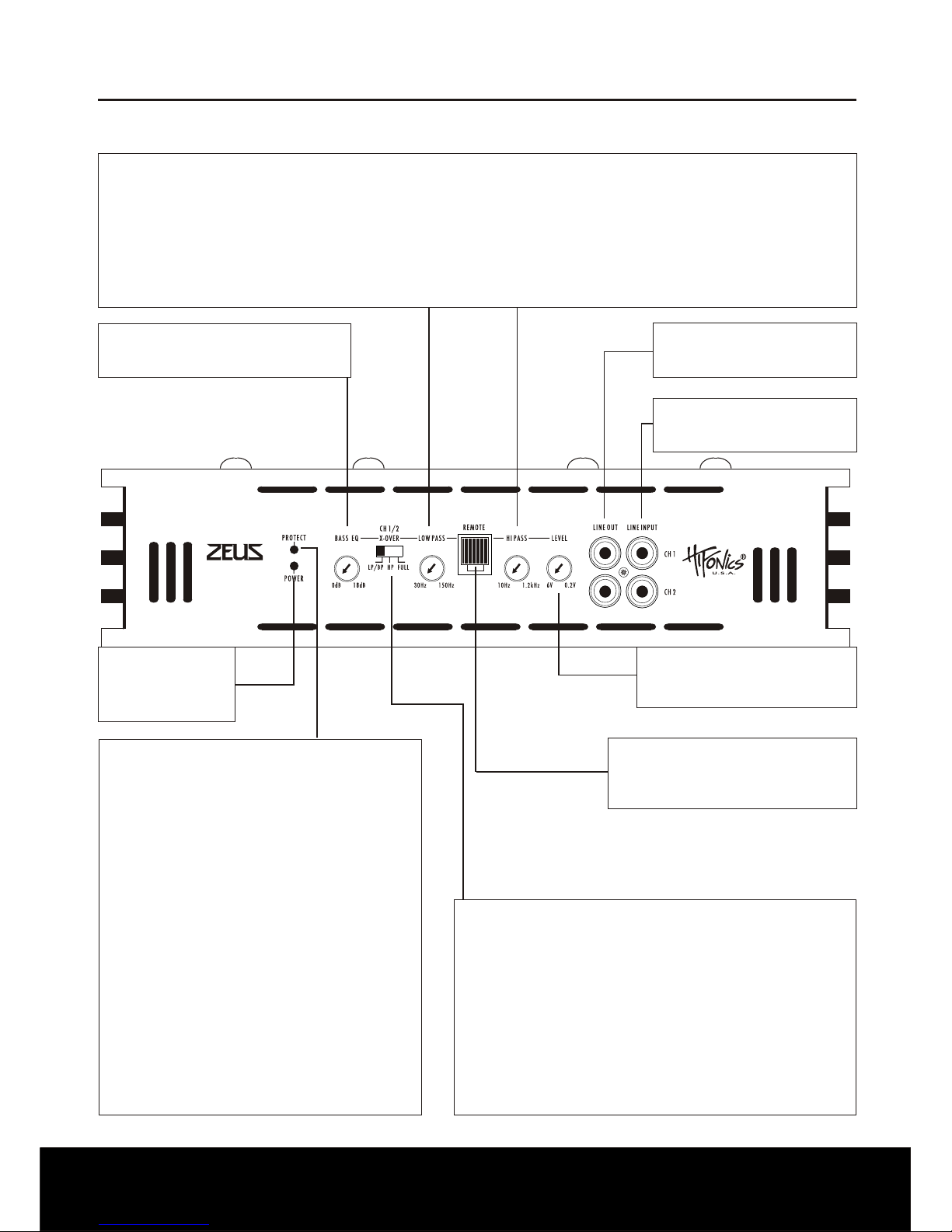

Funktionen & Bedienelemente
ZXi 4000 / ZXi 6000 / ZXi 9000
Bass EQ - Regler
Bassanhebung - stufenlos von 0dB bis +18dB
bei 45 Hz regelbar.
Line Out - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
Line Input - Cincheingänge
Zur Ansteuerung mittels Cinchkabel
mit dem Steuergerät verbinden.
Level - Regler
Regelt die Eingangsempfindlichkeit der
Kanäle zwischen 6 und 0.2 Volt.
Remote - Anschluss
Zur Verbindung über Kabel mit der im Liefer-
umfang enthaltenen Fernbedienungs-Einheit.
Ermöglicht die Regelung des Subwoofers.
Power - LED
Leuchtet diese LED
grün, ist der Verstärker
betriebsbereit.
Protect - LED
Leuchtet diese LED rot, kann dies folgende Gründe haben:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion der Lautsprecher oder des Verstärkers.
Bei Anzeige einer Störung (z.B. durch Überhitzung) kann
der Verstärker nach entsprechender Abkühlung durch
einmaliges Aus- und Einschalten wieder in Betrieb
genommen werden. Falls die rote LED nicht erlischt, prüfen
Sie bitte sorgfältig alle Anschlüsse, insbesondere die der
Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen
lässt, prüfen Sie, ob der Verstärker sich ohne
angeschlossene Lautsprecher- und Cinchkabel einschalten
lässt. Falls die rote LED dann immer noch nicht erlischt,
liegt ein Gerätedefekt vor. Leuchtet die LED nachdem Sie
die Lautsprecher- und Cinchkabel vom Verstärker entfernt
haben grün, prüfen Sie nochmals die Lautsprecher und
Anschlüsse auf Defekte.
X-Over - Schalter
Selektiert die gewünschte Betriebsart des Verstärkers.
Position HP:
Hochpass- bzw. Subsonic-Modus (Frequenz wird nach unten begrenzt,
einstellbar Ÿber den HI PASS - Regler)
Position FULL:
Vollbereich-Modus (gesamter Frequenzbereich)
Position LP/BP:
Tiefpass-Modus (Frequenz wird nach oben begrenzt, einstellbar über den
LOW PASS - Regler)

2-Kanal-Modus Stereo Front- oder Hecksystem
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer
geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Front- oder Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT / + 1CH - und + 2CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
X-Over-Schalter
•Bei gr∏§eren Lautsprechersystemen (ab ¯ 20cm) k∏nnen Sie die Vollbereichs-Stellung (FULL) wˇhlen.
•Bei kleineren Lautsprechersystemen (Ø 8.7cm - Ø 16cm) sollten Sie die Hochpass-Stellung (HP) wˇhlen, damit die Lautsprecher
nicht durch zu tiefe Frequenzen zerst∏rt werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems liegen
und ist über den HI PASS-Regler einstellbar. Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.
Level-Regler
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Bass EQ-Regler
• Den Bass EQ-Regler sollten Sie in die 0dB-Stellung bringen.
Bass-Fernbedienung
• Die beiliegende Bass-Fernbedienung ist in dieser Konfiguration ohne Verwendung.
ZXi 4000 MkII
2 x 200 Watts
e13
021581
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKER OUTPUT
+ CH1 – + CH2 –
+–
MONO BRIDGED
5

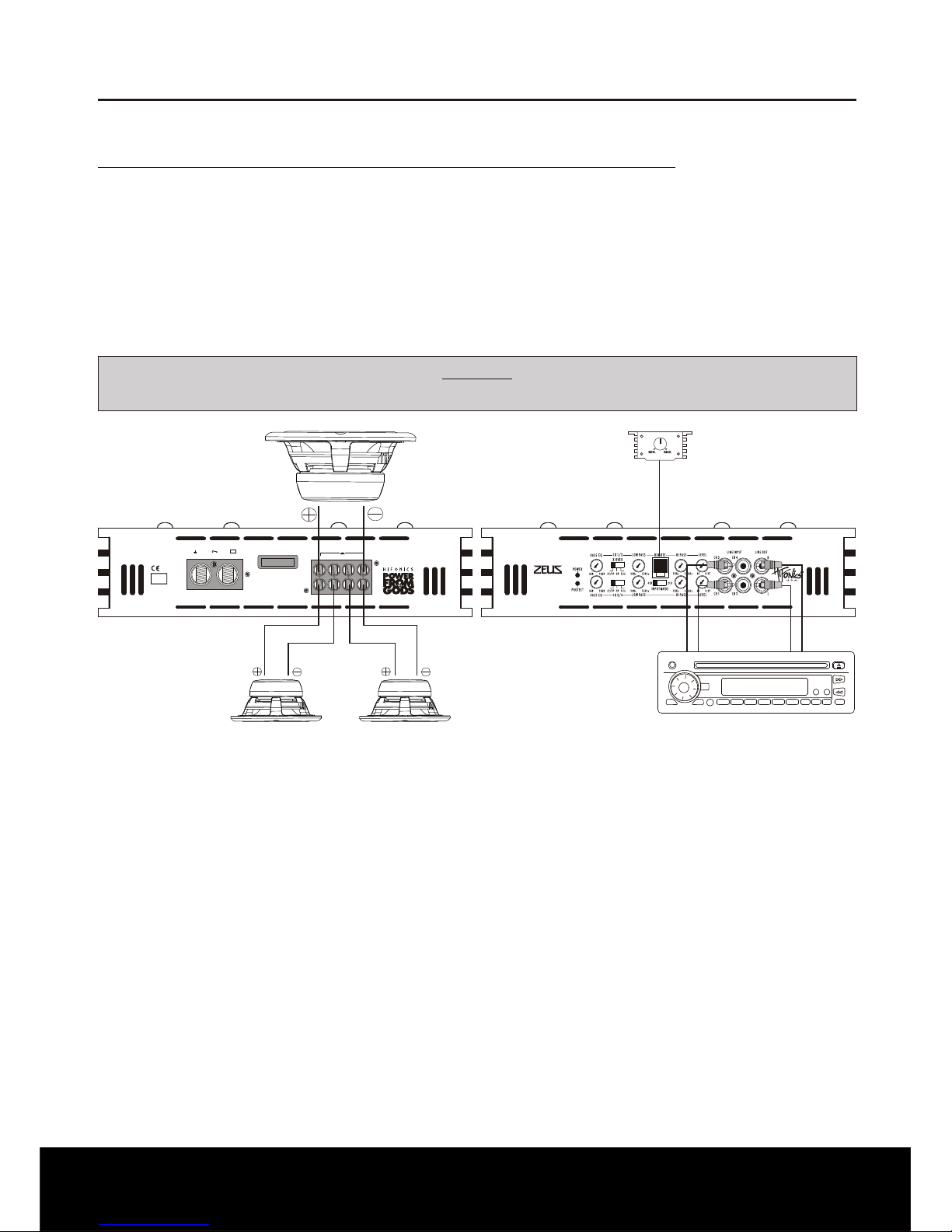

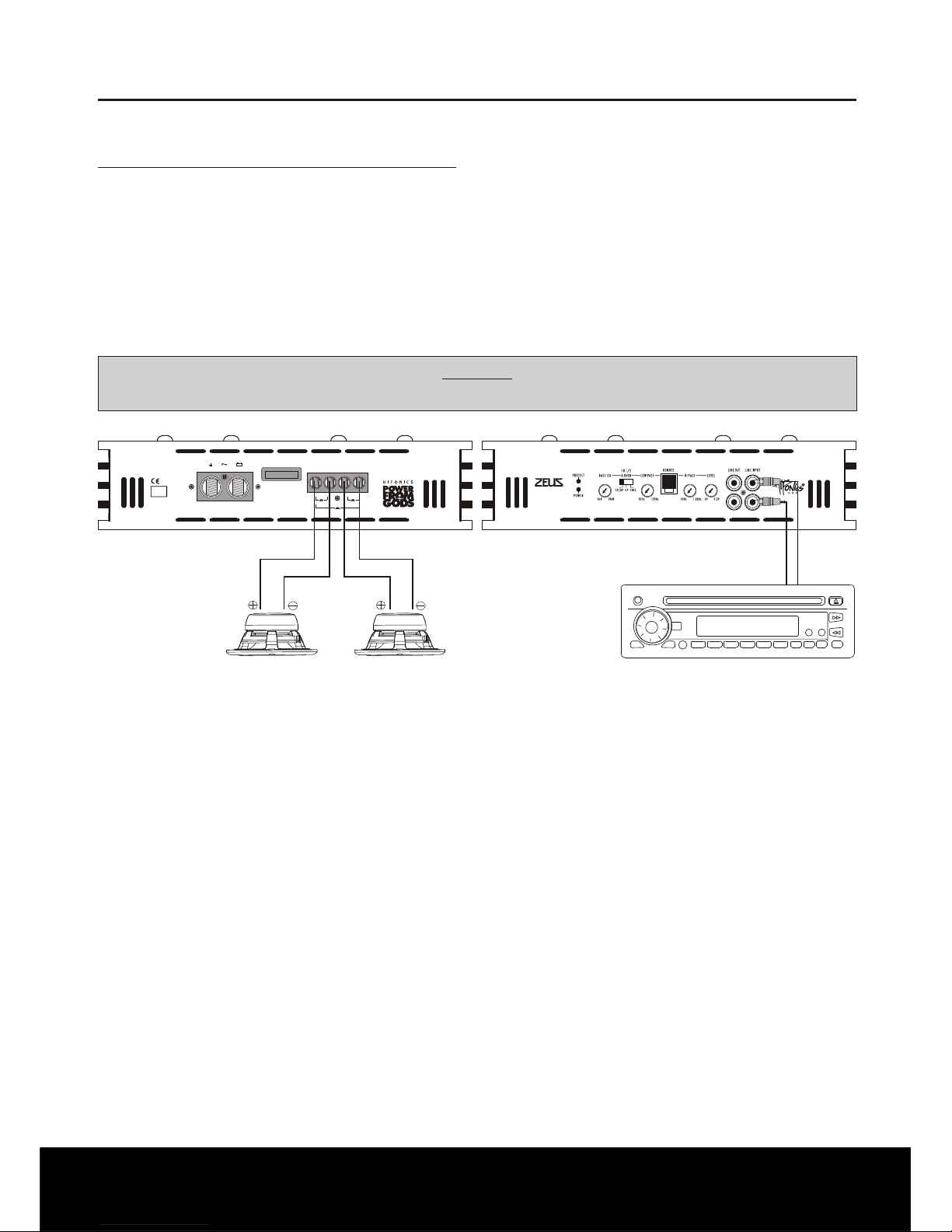

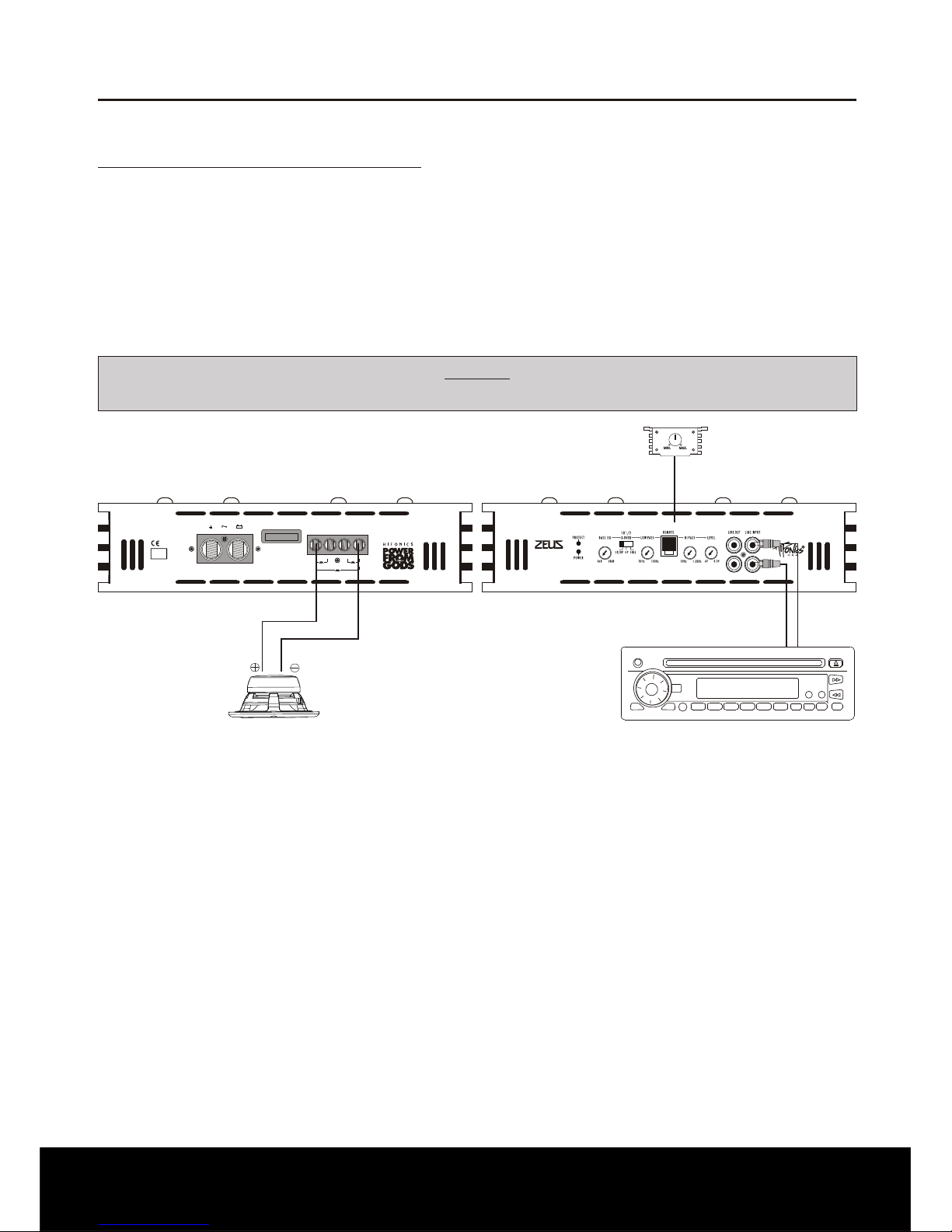

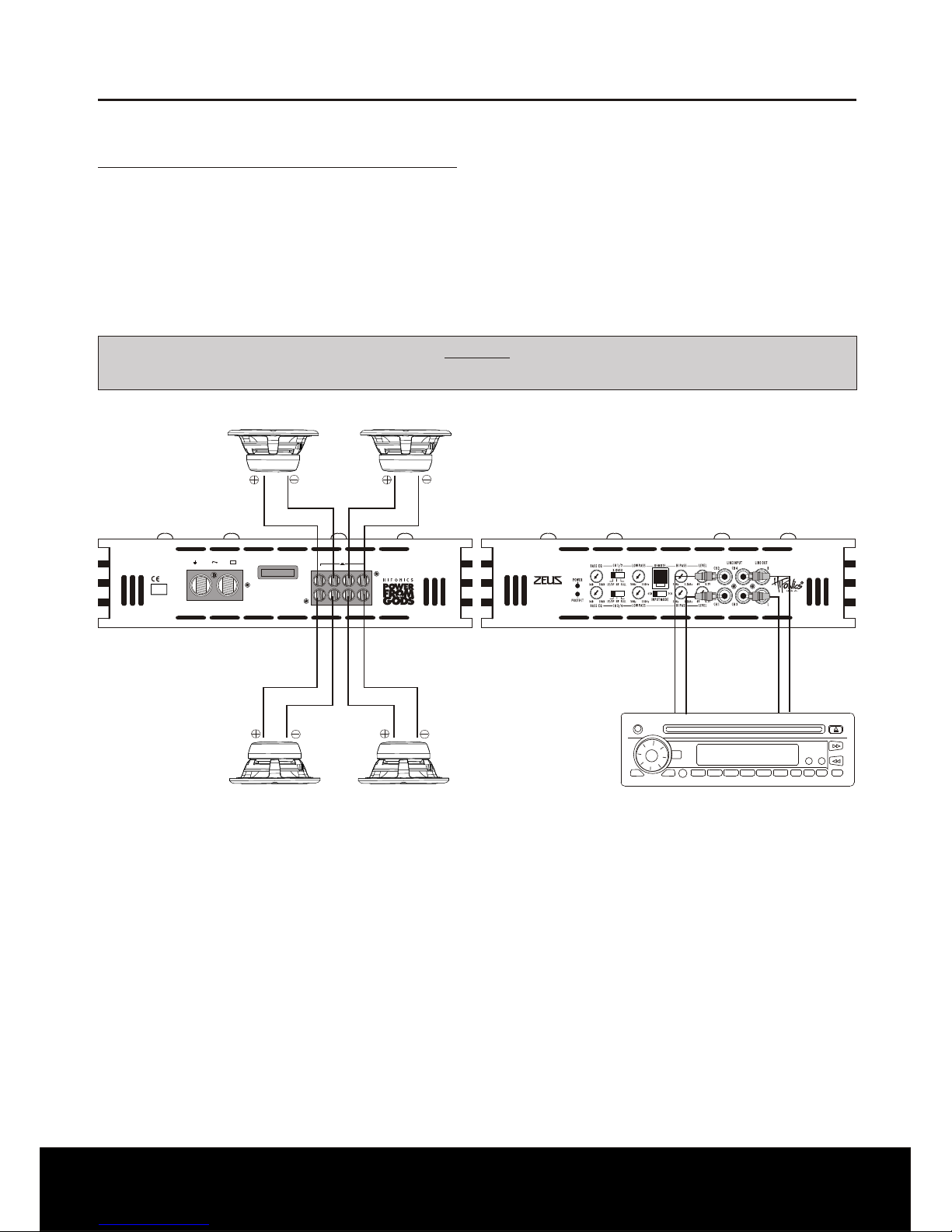

Lautsprecher- & Cinchanschlüsse
ZXi 4000 / ZXi 6000 / ZXi 9000
Cinchleitungen (CH1/2 L/R) vom Steuergerät mit
den Cincheingängen (LINE INPUT) verbinden.
Lautsprecher links
2 - 8 Ohm
Lautsprecher rechts
2 - 8 Ohm

ZXi 4000 MkII
2 x 200 Watts
e13
021581
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKER OUTPUT
+ CH1 – + CH2 –
+–
MONO BRIDGED
6
1-Kanal-Modus Mono Subwoofer gebrückt
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer
geeigneten hochwertigen Cinchleitung.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT / + Mono bridged -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Subwoofers 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
X-Over-Schalter
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch wird der Subwoofer von den höheren
Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist über den
LOW PASS-Regler einstellbar.
• In der Tiefpass-Stellung (LP/BP) ist gleichzeitig der Hochpass-Regler (HI PASS) als Subsonic-Filter aktiv, dadurch wird der
Subwoofer von den ultratiefen Frequenzen abgetrennt. Die Subsonicfrequenz sollte bei 15Hz - 40Hz, je nach Größe des
Subwoofers liegen.
Level-Regler
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Bass EQ-Regler
• Dieser Regler erlaubt eine Bassanhebung um bis zu +18dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
Bass-Fernbedienung
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.
Lautsprecher- & Cinchanschlüsse
ZXi 4000 / ZXi 6000 / ZXi 9000
Cinchleitungen (CH1/2 L/R oder SUB Out) vom Steuergerät
mit den Cincheingängen (LINE INPUT) verbinden.
Subwoofer
4 - 8 Ohm
Bass-Fernbedienung mit dem Anschluss
am Verstärker verbinden (REMOTE) .

ZXi 4400 MkII
4 x 150 Watts
7

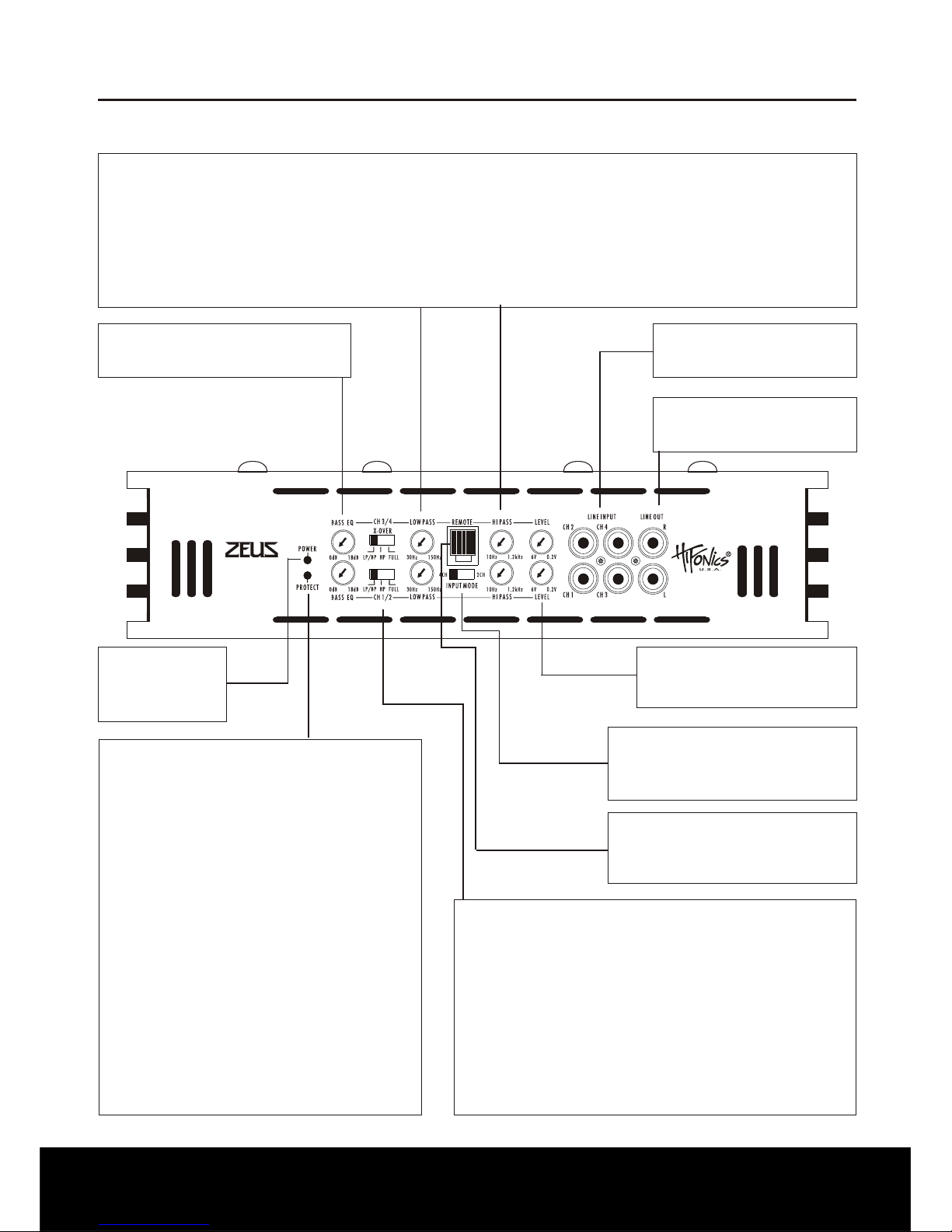

HI-/LOW PASS - Regler CH1/2 & CH3/4
HI PASS (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.
Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar.
LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.
Die Trennfrequenz ist stufenlos von 30Hz bis 150Hz regelbar.
Ist der X-OVER - Schalter in der LP/BP-Stellung (Tiefpass/Bandpass) ist gleichzeitig der HI PASS-Regler (Hochpass) als Subsonic-Filter aktiv.
Dadurch werden die Lautsprecher von den ultratiefen Frequenzen abgetrennt, damit diese nicht mechanisch bzw. elektrisch überlastet werden.
Funktionen & Bedienelemente
ZXi 4400 / ZXi 6400 / ZXi 9400
Bass EQ - Regler CH1/2 & CH3/4
Bassanhebung - stufenlos von 0dB bis +18dB
bei 45 Hz regelbar.
Line Out - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
Line Input - Cincheingänge
Zur Ansteuerung mittels Cinchkabel
mit dem Steuergerät verbinden.
Level - Regler CH1/2 & CH3/4
Regelt die Eingangsempfindlichkeit der
Kanäle zwischen 6 und 0.2 Volt.
Remote - Anschluss
Zur Verbindung über Kabel mit der im Liefer-
umfang enthaltenen Fernbedienungs-Einheit.
Ermöglicht die Regelung des Subwoofers.
Power - LED
Leuchtet diese LED
grün, ist der Verstärker
betriebsbereit.
Protect - LED
Leuchtet diese LED rot, kann dies folgende Gründe haben:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion der Lautsprecher oder des Verstärkers.
Bei Anzeige einer Störung (z.B. durch Überhitzung) kann
der Verstärker nach entsprechender Abkühlung durch
einmaliges Aus- und Einschalten wieder in Betrieb
genommen werden. Falls die rote LED nicht erlischt, prüfen
Sie bitte sorgfältig alle Anschlüsse, insbesondere die der
Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen
lässt, prüfen Sie, ob der Verstärker sich ohne
angeschlossene Lautsprecher- und Cinchkabel einschalten
lässt. Falls die rote LED dann immer noch nicht erlischt,
liegt ein Gerätedefekt vor. Leuchtet die LED nachdem Sie
die Lautsprecher- und Cinchkabel vom Verstärker entfernt
haben grün, prüfen Sie nochmals die Lautsprecher und
Anschlüsse auf Defekte.
X-Over - Schalter
Selektiert die gewünschte Betriebsart des Verstärkers pro Kanalpaar.
Position HP:
Hochpass- bzw. Subsonic-Modus (Frequenz wird nach unten begrenzt,
einstellbar Ÿber den HI PASS - Regler)
Position FULL:
Vollbereich-Modus (gesamter Frequenzbereich)
Position LP/BP:
Tiefpass-Modus (Frequenz wird nach oben begrenzt, einstellbar über den
LOW PASS - Regler)
Input Mode - Schalter
Mit diesem Schalter können Sie wählen ob
Sie den Verstärker mit 1 Paar (2CH) oder 2
Paar (4CH) ansteuern möchten.

ZXi 4400 MkII
4 x 150 Watts
e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKEROUTPUT
+ CH3 – + CH4 –
+MONO BRIDGED–
+ CH1 – + CH2 –
8
4-Kanal-Modus Stereo Front- und Hecksystem
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer
geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT / + 1CH - und + 2CH - und + 3CH - und + 4CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
X-Over-Schalter CH1/2 & CH3/4
•Bei gr∏§eren Lautsprechersystemen (ab ¯ 20cm) k∏nnen Sie die Vollbereichs-Stellung (FULL) wˇhlen.
•Bei kleineren Lautsprechersystemen (Ø 8.7cm - Ø 16cm) sollten Sie die Hochpass-Stellung (HP) wˇhlen, damit die Lautsprecher
nicht durch zu tiefe Frequenzen zerst∏rt werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems liegen
und ist über den HI PASS-Regler einstellbar. Der LOW PASS-Regler ist in dieser Konfiguration ohne Funktion.
Level-Regler CH1/2 & CH3/4
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Bass EQ-Regler CH1/2 & CH3/4
• Den Bass EQ-Regler sollten Sie in die 0dB-Stellung bringen.
Bass-Fernbedienung
• Die beiliegende Bass-Fernbedienung ist in dieser Konfiguration ohne Verwendung.
Lautsprecher- & Cinchanschlüsse
ZXi 4400 / ZXi 6400 / ZXi 9400
Cinchleitungen (CH1/2 und CH3/4) vom
Steuergerät mit den Cincheingängen
(LINE INPUT CH1/2 und CH3/4)
verbinden.
Lautsprecher CH1
2 - 8 Ohm
Lautsprecher CH2
2 - 8 Ohm
Lautsprecher CH3
2 - 8 Ohm
Lautsprecher CH4
2 - 8 Ohm

ZXi 4400 MkII
4 x 150 Watts
e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKEROUTPUT
+ CH3 – + CH4 –
+MONO BRIDGED–
+ CH1 – + CH2 –
9

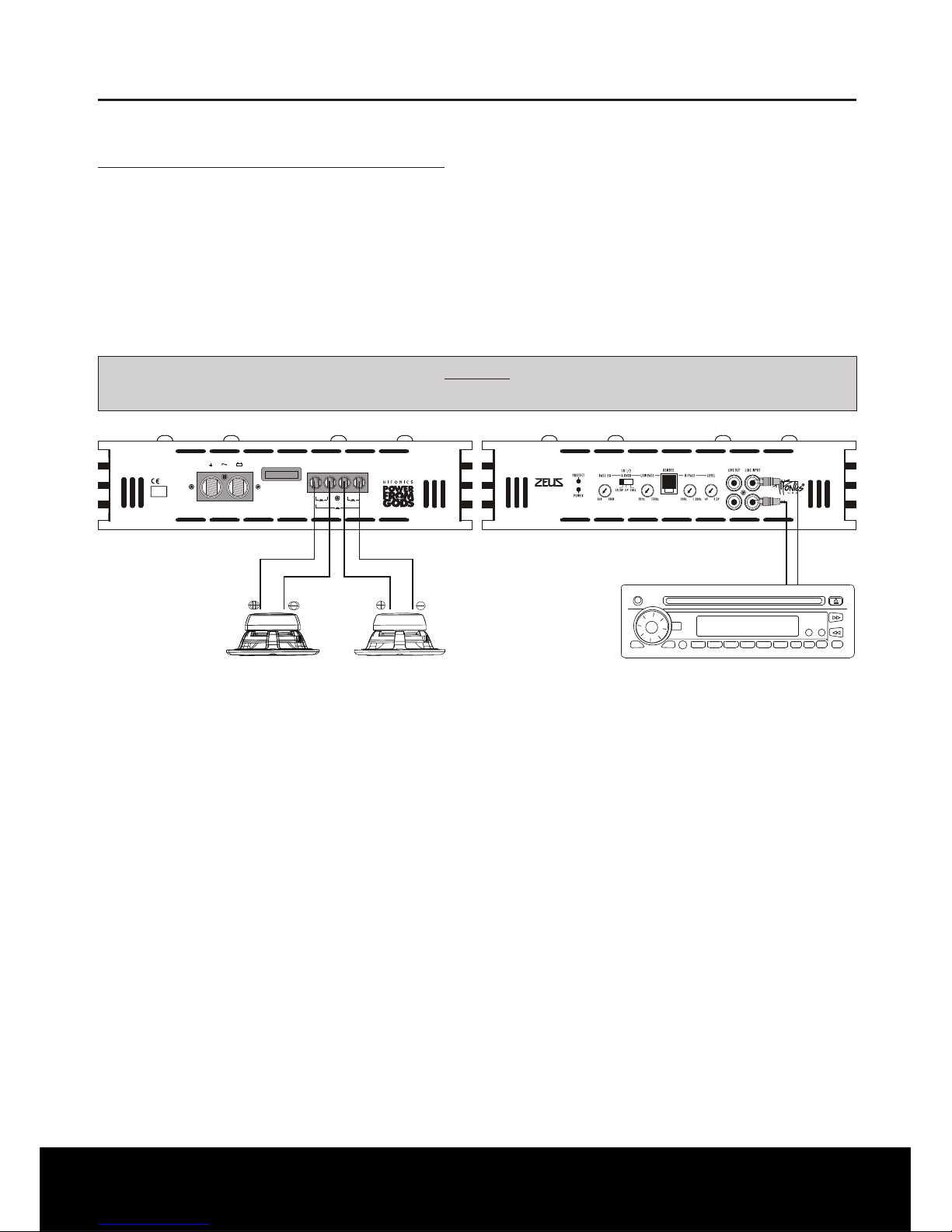

2-Kanal-Modus Mono 2 Subwoofer gebrückt
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer
geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die beiden Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER
OUTPUT / CH1/2 + Mono Bridged - und CH3/4 + Mono Bridged -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer pro Kanalpaar 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Lautsprecher- & Cinchanschlüsse
ZXi 4400 / ZXi 6400 / ZXi 9400
Cinchleitungen (CH1/2 und CH3/4)
vom Steuergerät mit den Cinch-
eingängen (LINE INPUT CH1/2
und CH3/4) verbinden.
Subwoofer 2
4 - 8 Ohm
Subwoofer 1
4 - 8 Ohm
X-Over-Schalter CH1/2 (Subwoofer 1) & CH3/4 (Subwoofer 2)
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch wird der Subwoofer von den höheren
Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist über den
LOW PASS-Regler einstellbar.
• In der Tiefpass-Stellung (LP/BP) ist gleichzeitig der Hochpass-Regler (HI PASS) als Subsonic-Filter aktiv, dadurch wird der
Subwoofer von den ultratiefen Frequenzen abgetrennt. Die Subsonicfrequenz sollte bei 15Hz - 40Hz, je nach Größe des
Subwoofers liegen.
Level-Regler CH1/2 (Subwoofer 1) & CH3/4 (Subwoofer 2)
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Bass EQ-Regler CH1/2 (Subwoofer 1) & CH3/4 (Subwoofer 2)
• Dieser Regler erlaubt eine Bassanhebung um bis zu +18dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
Bass-Fernbedienung CH3/4 (Subwoofer 2)
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung an Kanal 3/4 der Bass-Lautstärke z.B. vom Fahrersitz aus.
Bass-Fernbedienung mit
dem Anschluss am
Verstärker verbinden
(REMOTE) .

ZXi 4400 MkII
4 x 150 Watts
e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKEROUTPUT
+ CH3 – + CH4 –
+MONO BRIDGED–
+ CH1 – + CH2 –
10
3-Kanal-Modus Stereo Front- oder Hecksystem& Mono Subwoofer gebrückt
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer
geeigneten hochwertigen Cinchleitung.
• Verbinden Sie die Lautsprecher und den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT / + CH 1 - und + CH 2 - und den Subwoofer mit CH3/4 + Mono Bridged -).
• Achten Sie darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro Kanal/Kanalpaar 2/4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Lautsprecher- & Cinchanschlüsse
ZXi 4400 / ZXi 6400 / ZXi 9400
Subwoofer
4 - 8 Ohm
X-Over-Schalter CH1/2
• Siehe dazu die Einstellungen auf Seite 8.
X-Over-Schalter CH3/4 (Subwoofer)
• Siehe dazu die Einstellungen auf Seite 9.
Level-Regler CH1/2 & CH3/4 (Subwoofer)
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Bass EQ-Regler CH1/2
• Siehe dazu die Einstellungen auf Seite 8.
Bass EQ-Regler CH3/4 (Subwoofer)
• Dieser Regler erlaubt eine Bassanhebung um bis zu +18dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Überlastung zerstören.
Bass-Fernbedienung CH3/4 (Subwoofer)
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung an Kanal 3/4 der Bass-Lautstärke z.B. vom Fahrersitz aus.
Bass-Fernbedienung mit
dem Anschluss am
Verstärker verbinden
(REMOTE) .
Cinchleitungen (CH1/2 und CH3/4)
vom Steuergerät mit den Cincheingängen
(LINE INPUT CH1/2 und CH3/4) verbinden.
Lautsprecher CH1
2 - 8 Ohm
Lautsprecher CH2
2 - 8 Ohm

15
14
Fehler: keine Funktion
Ursache:
1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.
Fehler: kein Ton aus Lautsprecher.
Ursache:
1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.
2. Die Lautsprecher sind defekt.
3. High Pass Regler (Subsonic Modus) in Betriebsart LP/BP zu hoch eingestellt.
Fehler: Ein bzw. zwei Kanäle ohne Funktion.
Ursache:
1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt.
4. High Pass Regler in Betriebsart LP/BP zu hoch eingestellt.
Fehler: Verzerrungen aus Lautsprecher.
Ursache:
1. Die Lautsprecher sind überlastet.
Drehen Sie den Level-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und
Hochton-Regler am Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.
Fehler: Keine Bässe bzw. kein Stereo-Sound.
Ursache:
1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet).
Ursache:
1. Kurzschluss an den Lautsprechern bzw. Kabeln.
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.
3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte) oder durch zu niedrige Impedanz der Lautsprecher.
Fehler: Rauschen aus den Lautsprechern.
Ursache:
1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker einschalten. Ist das
Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.
Störungen (Interferenzen)
Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden Interferenzen durch Generatoren
(Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden.
Im folgenden finden Sie dazu einige Hilfestellungen:
1.Benutzen Sie nur abgeschirmte hochwertige Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
2.Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im Fahrzeug. Sollte diese
nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel sollten soweit wie möglich von diesen entfernt
liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.
3. Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer sternförmigen Anordnung verlegen. Den geeigneten Masse-Mittelpunkt
können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der Fahrzeug-Batterie. Diesen Wert müssen Sie
dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des Verstärkers vergleichen. Wenn die gemessene Spannung nur geringfügig
voneinander abweichen, haben Sie den richtigen Masse-Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei
eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.
4. Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben einen geringeren
Kontakt-Widerstand.
Hinweis !
Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu
niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der dieser ab, um größeren Schäden vorzubeugen. Liegt eine der genannten Störungen vor,
leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung.
Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Amp wieder in Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am
Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren Fachhändler zu retournieren.
11
Fehlerbehebung

12
Technische Daten
Kanäle
Watt MAX. an 4 Ohm mono gebrückt
Watt RMS an 4 Ohm mono gebrückt
Dämpfungsfaktor
Signal-Rauschabstand
Kanaltrennung
Klirrfaktor (THD&N)
Eingangsimpedanz
Frequenzweichen CH1 & CH2
Sicherungen
Abmessungen in mm Breite x Höhe
Abmessungen in mm Länge
Technische Änderungenen vorbehalten
Eingangsempfindlichkeit
Frequenzweichen CH3 & CH4
Variable Hochpassweiche
Variable Tiefpassweiche
Bass-EQ @ 45Hz
Variable Hochpassweiche
Variable Tiefpassweiche
Bass-EQ @ 45Hz
Technische Daten
Watt RMS an 4 Ohm
Watt RMS an 2 Ohm
Watt MAX. an 4 Ohm
Watt MAX. an 2 Ohm
Ausgangsleistung bei 14.4 Volt
Ausgangsleistung bei 14.4 Volt gebrückt
Frequenzgang -3dB
TP/BP, HP, VOLL
TP/BP, HP, VOLL
ZXi 4000 MkII
2
< 0,05 %
> 200
> 90 dB
> 60 dB
> 47 kOhm
265 x 64
0,2 - 6 Volt
1 x 50A
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
260/290
2 x 200
2 x 400
2 x 100
2 x 200
1 x 400
1 x 800
ja
ZXi 6000 MkII
2
< 0,05 %
> 200
> 90 dB
> 60 dB
> 47 kOhm
265 x 64
0,2 - 6 Volt
1 x 60A
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
360/390
2 x 300
2 x 600
2 x 150
2 x 300
1 x 600
1 x 1200
ja
ZXi 9000 MkII
2
< 0,05 %
> 200
> 90 dB
> 60 dB
> 47 kOhm
265 x 64
0,2 - 6 Volt
2 x 50A
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
400/430
2 x 450
2 x 900
2 x 300
2 x 450
1 x 900
1 x 1800
ja
ZXi 4400 MkII
4
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
< 0,03 %
> 200
> 90 dB
> 60 dB
> 47 kOhm
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
265 x 64
0,2 - 6 Volt
1 x 50A
350/380
4 x 150
4 x 300
4 x 75
4 x 150
2 x 300
2 x 600
ja
ja
ZXi 9400
4
< 0,03 %
> 200
> 90 dB
> 60 dB
> 47 kOhm
265 x 64
0,2 - 6 Volt
2 x 50A
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
450/480
4 x 300
4 x 600
4 x 150
4 x 300
2 x 600
2 x 1200
ja
ja
ZXi 6400 MkII
4
< 0,03 %
> 200
> 90 dB
> 60 dB
> 47 kOhm
265 x 64
0,2 - 6 Volt
1 x 80A
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
30Hz - 150Hz
0 - 18 dB
10Hz - 1200Hz
400/430
4 x 200
4 x 400
4 x 100
4 x 200
2 x 400
2 x 800
ja
ja
Cinch-Ausgänge
Input Mode-Schalter
Vollbereich Vollbereich Vollbereich
4CH/2CH
Vollbereich
4CH/2CH
Vollbereich
4CH/2CH
Vollbereich
20Hz - 30KHz 20Hz - 30KHz 20Hz - 30KHz 20Hz - 30KHz 20Hz - 30KHz 20Hz - 30KHz

13
Installation
Installation Notes, Installation of Amplifier, Electrical Connections
2-Channel Amplifiers ZXi 4000 / ZXi 6000 / ZXi 9000
Functions & Controls
Speaker- & RCA Connections 2-Channel-Mode / Stereo Front- or Rearsystem
Speaker- & RCA Connections 1-Channel-Mode / Mono Subwoofer bridged
4-Channel Amplifiers ZXi 4400 / ZXi 6400 / ZXi 9400
Functions & Controls
Speaker- & RCA Connections 4-Channel-Mode / Stereo Front- and Rearsystem
Speaker- & RCA Connections 2-Channel-Mode / 2 Mono Subwoofers bridged
Speaker- & RCA Connections 3-Channel-Mode / Stereo and 1 Subwoofer bridged
Trouble Shooting
Specifications
Table of Contents
14
15
16
17
18
19
20
21
22
23

e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKER OUTPUT
+ CH3 – + CH4 –
+ MONO BRIDGED –
+ CH1 – + CH2 –
14
Installation
Battery
12 V
In-Line
Fuse
Ground-
Connection
Ground-Connection
to vehicle's chassis
Remote Wire
(REM)
Installation Notes
The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat.
Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the
mounting location you should minimize the length of the power and speaker leads. Minimizing both leads will yield a more reliable
installation. It is also important to ensure that the heat sink fins are not against a panel or a surface, preventing air circulation. Do
not install the amplifier on a subwoofer box or on vibrating parts of the vehicle, since the vibrations can cause damage to the
amplifiers electrical components.
Installation of the amplifier
Before starting with the installlation, mount the provided mounting brackets on the
amplifier. Mark the location for the mounting screw holes by using the amplifier as a
template. Drill holes at the marked locations as and firmly fasten the amplifier in place
with the mounting screws supplied in the accessory kit. Before drilling or cutting
any holes, investigate the layout of your automobile thoroughly. Take care when
working near the gas lines or hydraulic lines and electrical wiring.
Electrical Connection
Ground (GND)
This wire is the electrical ground and must be fastened securely to the vehicle chassis. The best method is to use a threading
sheet metal screw since the threads cut into bare metal. Ensure that all paint or other insulationis removed from around the hole
area, and using self tapping screw, securely affix the bare wire ends to the vehicle chassis. Use as short a piece of cable as
possible - use the same gauge as was used for the +12V cable. Make sure that the connection is safe and stable.
Remote (REM)
Connect the remote wire of your headunit with the remote turn-on of the power amplifier.
Battery Connection (+12V Power)
This wire is usually connected directly to the positive battery terminal. Ensure that the + power supply wire is fused via an in-line
fuse near by the battery. Please use a sufficient gauge (min. 25 sqmm) with spade lug with insulating sleeve.
Fuses
The integrated amplifier fuses protect the units from short circuit and overload. The fuse rating is for 4 Ohm loads (impedance) of
the speakers, for 2 Ohm loads the fuses may have to get increased by up to 50% in case of higher power consumption.

ZXi 4000 MkII
2 x 200 Watts
15
HI-/LOPASS
HI PASS (HighPass)
Controls the frequency response of your speakers downwards. The Cut-off frequency is continously variable from 10Hz up to 1200Hz (1.2kHz).
LOW PASS (LowPass)
Controls the frequency response of your speakers upwards. The Cut-off frequency is continously variable from 30Hz up to 150Hz.
If the X-OVER - Switch is set on LP/BP-position, so the HI PASS-controller is activated as Subsonic-Filter, who eliminates the lowest
frequencies to protect the speakers from damages.
Functions & Controls
ZXi 4000 / ZXi 6000 / ZXi 9000
Bass EQ
Continously variable Bass Boost
from 0dB up to +18dB.
Line Out - RCA Outputs
RCA Outputs to send the line signal
to additional amplifiers.
Input - RCA Inputs
Full range line input to connect with
the head unit RCA Outputs.
Level
This allows to adjust the input
sensitivity from 6 Volts to 0,2 Volts.
Remote
Connection for the provided bass remote
control. Allows to adjust the subwoofer from
e.g. the driver's seat.
Power - LED
If the green LED is
illuminated, the amp is in
operation mode.
Protect - LED
If the red LED is illuminated:
a) Overheated
b) Speaker wires shorted
c) Overload (Impedance, less Power Supply)
d) Amplifier is damaged
The built-in electronic diagnostic protection saves the
amplifier and speakers from serious damage. If the red LED
lights up due to overheating, let the amplifier cooled down a
while and then turn it on again.
If the red light is still lighting up, ensure that all connections,
especially the speakers are correct and not shorted.
If the amp is still in protection mode, try to restart the
amplifier without any speaker or RCA wires.
If the green light is now lighting up, re-check again all
speaker- and RCA-connections, to ensure correct
connection.
X-Over
Selects the operation modes of the amplifier which is required:
Position HI:
Highpass/Subsonic (frequency response is limited downwards. It is
controlled by the HI PASS-controller)
Position FULL:
Provides a full range signal to the speakers (whole frequency response).
Position LP/BP:
Lowpass (frequency response is limited upward. It is controlled by the
LOW PASS-controller)

18
16
2-Channel-Mode Stereo Front- or Rearsystem
RCA & Speaker wiring:
• Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables.
• Connect the speakers with appropriate wires to the terminal block (SPEAKER OUTPUT/ - CH1 + and - CH2 +) of the amplifier.
• The minimum final speaker impedance must not be lower than 2 Ohms per channel. Too low speaker loads result in too high
heat dissipation and may cause the amplifier run into protection.
• Please observe correct speaker channels and polarity as printed by the speaker terminal
Caution!
Do not connect speaker (-) to the ground or vehicle's chassis.
X-Over Switch
• By using bigger speaker systems (Ø20cm), set the switch on FULL-position (FULL RANGE Signal).
• By using smaller speaker systems (Ø 8.7cm - Ø16cm), set the switch on HP-position (HIGH PASS Signal).
The cut-off frequency should be between 60Hz - 150Hz. Adjust the level by the LO PASS-contoller.
• In this configuration the LOW PASS - Mode is out of function.
Input Level
• Turn the LEVEL control of the amplifier to 6V position.
• Turn the head unit volume control to about 80 - 90% of its full setting.
• Turn the LEVEL control clockwise until you hear some distortion.
• Then turn back the LEVEL control slightly until you can hear a clean sound.
Bass EQ
• This controller should be set to 0dB-position.
Bass Remote
• The provided Bass Remote is not required in this configuration.
Speaker & RCA Connections
ZXi 4000 / ZXi 6000 / ZXi 9000
Connect RCA cable (CH1/2) from head-unit with
RCA input (CH1/2 L/R LINE INPUT).
Left Speaker
2 - 8 Ohm
Right Speaker
2 - 8 Ohm
ZXi 4000 MkII
2 x 200 Watts
e13
021581
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKER OUTPUT
+ CH1 – + CH2 –
+–
MONO BRIDGED

17
X-Over-Switch
• By using the Mono/Subwoofer-mode, switch to the LP/BP-position (LOW PASS/BAND PASS), that the higher frequencies are
cut off. The cut-off frequency should be between 60Hz - 100Hz. Adjust the level with the LO PASS-controller. In LP/BP-Mode
the Highpass-controller (HI PASS) is working also as Subsonic-Filter. The Subsonic frequency should be between 15Hz - 40Hz,
depending on the size of the installed subwoofer.
Input Level
• Turn the LEVEL control of the amplifier to 6V position.
• Turn the head unit volume control to about 80 - 90% of its full setting.
• Turn the LEVEL control clockwise until you hear some distortion.
• Then turn back the LEVEL control slightly until you can hear a clean sound.
Bass EQ
• This Controller regulates the Bass Boost from 0 - 18 dB.
Caution! Please use the Bass-EQ carefully. The additional boost may result in clipping or overload.
Bass Remote
• The provided Bass Remote regulates the Bass Level from f.i. the driver's seat.
Connect RCA outputs (CH1/2 or SUB OUT) of the head unit
with LINE INPUT (CH1/2 and CH3/4) of the amplifier.
Subwoofer
4 - 8 Ohm
Bass Remote Control - Connection for remote control.
This Contoller regulates the Bass Level from f.i. the driver's seat.
Speaker & RCA Connections
ZXi 4000 / ZXi 6000 / ZXi 9000
1-Channel-Mode Mono Subwoofer bridged
RCA & Speaker wiring:
• Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables.
• Connect the subwoofer with appropriate wires to the terminal block (SPEAKER OUTPUT/ - Mono bridged +) of the amplifier.
• The minimum final subwoofer impedance must not be lower than 4 Ohms per channel. Too low speaker loads result in too high
heat dissipation and may cause the amplifier run into protection.
• Please observe correct speaker channels and polarity as printed by the speaker terminal
Caution!
Do not connect speaker (-) to the ground or vehicle's chassis.
ZXi 4000 MkII
2 x 200 Watts
e13
021581
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKER OUTPUT
+ CH1 – + CH2 –
+–
MONO BRIDGED
Subwoofer
4 - 8 Ohm

18
718
HI-/LOPASS CH1/2 & CH3/4
HI PASS (HighPass)
Controls the frequency response of your speakers downwards. The Cut-off frequency is continously variable from 10Hz up to 1200Hz (1.2kHz).
LOW PASS (LowPass)
Controls the frequency response of your speakers upwards. The Cut-off frequency is continously variable from 30Hz up to 150Hz.
If the X-OVER - Switch is set on LP/BP-position, so the HI PASS-controller is activated as Subsonic-Filter, who eliminates the lowest
frequencies to protect the speakers from damages.
Functions & Controls
ZXi 4400 / ZXi 6400 / ZXi 9400
Bass EQ CH1/2 & Ch3/4
Continously variable Bass Boost
from 0dB up to +18dB.
Line Out - RCA Outputs
RCA Outputs to send the line signal
to additional amplifiers.
Input - RCA Inputs
Full range line input to connect with
the head unit RCA Outputs.
Level CH1/2 & Ch3/4
This allows to adjust the input
sensitivity from 6 Volts to 0,2 Volts.
Remote
Connection for the provided bass remote
control. Allows to adjust the subwoofer from
e.g. the driver's seat.
Power - LED
If the green LED is
illuminated, the amp is
in operation mode.
Protect - LED
If the red LED is illuminated:
a) Overheated
b) Speaker wires shorted
c) Overload (Impedance, less Power Supply)
d) Amplifier is damaged
The built-in electronic diagnostic protection saves the
amplifier and speakers from serious damage. If the red LED
lights up due to overheating, let the amplifier cooled down a
while and then turn it on again.
If the red light is still lighting up, ensure that all connections,
especially the speakers are correct and not shorted.
If the amp is still in protection mode, try to restart the
amplifier without any speaker or RCA wires.
If the green light is now lighting up, re-check again all
speaker- and RCA-connections, to ensure correct
connection.
X-Over CH1/2 & CH3/4
Selects the operation modes of the amplifier which is required:
Position HI:
Highpass/Subsonic (frequency response is limited downwards. It is
controlled by the HI PASS-controller)
Position FULL:
Provides a full range signal to the speakers (whole frequency response).
Position LP/BP:
Lowpass (frequency response is limited upward. It is controlled by the
LOW PASS-controller)
Input Mode - Switch
Choose between a 2-CH RCA input signal or
a 4-CH RCA input signal from the head unit.
ZXi 4400 MkII
4 x 150 Watts

1819
4-Channel-Mode Stereo Front- and Rearsystem
RCA & Speaker wiring:
• Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables.
• Connect the speakers with appropriate wires to the terminal block (SPEAKER OUTPUT/ - CH1 + and - CH2 + and - CH3 and -
CH4 +) of the amplifier.
• The minimum final speaker impedance must not be lower than 2 Ohms per channel. Too low speaker loads result in too high
heat dissipation and may cause the amplifier run into protection.
• Please observe correct speaker channels and polarity as printed by the speaker terminal
X-Over Switch CH1/2 & CH3/4
• By using bigger speaker systems (Ø20cm), set the switch on FULL-position (FULL RANGE Signal).
• By using smaller speaker systems (Ø 8.7cm - Ø16cm), set the switch on HP-position (HIGH PASS Signal).
The cut-off frequency should be between 60Hz - 150Hz. Adjust the level by the LO PASS-contoller.
• In this configuration the LOW PASS - Mode is out of function.
Input Level CH1/2 & CH3/4
• Turn the LEVEL control of the amplifier to 6V position.
• Turn the head unit volume control to about 80 - 90% of its full setting.
• Turn the LEVEL control clockwise until you hear some distortion.
• Then turn back the LEVEL control slightly until you can hear a clean sound.
Bass EQ CH1/2 & CH3/4
• This controller should be set to 0dB-position.
Bass Remote
• The provided Bass Remote is not required in this configuration.
Speaker & RCA Connections
ZXi 4400 / ZXi 6400 / ZXi 9400
Connect RCA outputs (CH1/2 and CH3/4)
of the head unit with LINE INPUT
(CH1/2 and CH3/4) of the amplifier.
Speakers CH1
2 - 8 Ohm
Speakers CH2
2 - 8 Ohm
Speakers CH3
2 - 8 Ohm
Speakers CH4
2 - 8 Ohm
Caution!
Do not connect speaker (-) to the ground or vehicle's chassis.
ZXi 4400 MkII
4 x 150 Watts
e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKEROUTPUT
+ CH3 – + CH4 –
+MONO BRIDGED–
+ CH1 – + CH2 –

18
20
Connect RCA outputs (CH1/2
and CH3/4) of the head unit with
LINE INPUT (CH1/2 and CH3/4)
of the amplifier.
Subwoofer 2
4 - 8 Ohm
X-Over-Switch (CH1/2 Subwoofer 1 & CH3/4 Subwoofer 2)
• By using the Mono/Subwoofer-mode, switch to the LP/BP-position (LOW PASS/BAND PASS), that the higher frequencies are
cut off. The cut-off frequency should be between 60Hz - 100Hz. Adjust the level with the LO PASS-controller. In LP/BP-Mode
the Highpass-controller (HI PASS) is working also as Subsonic-Filter. The Subsonic frequency should be between 15Hz - 40Hz,
depending on the size of the installed subwoofer.
Input Level (CH1/2 Subwoofer 1 & CH3/4 Subwoofer 2)
• Turn the LEVEL control of the amplifier to 6V position.
• Turn the head unit volume control to about 80 - 90% of its full setting.
• Turn the LEVEL control clockwise until you hear some distortion.
• Then turn back the LEVEL control slightly until you can hear a clean sound.
Bass EQ (CH1/2 Subwoofer 1 & CH3/4 Subwoofer 2)
• This Controller regulates the Bass Boost from 0 - 18 dB.
Caution! Please use the Bass-EQ carefully. The additional boost may result in clipping or overload.
Bass Remote (CH3/4 Subwoofer 2)
• The provided Bass Remote regulates the Bass Level of CH3/4 from e.g. the driver's seat.
Bass Remote Control -
Connection for remote
control. This Contoller
regulates the Bass Level
from f.i. the driver's seat.
Speaker & RCA Connections
ZXi 4400 / ZXi 6400 / ZXi 9400
3-Channel-Mode 2 Mono Subwoofer bridged
RCA & Speaker wiring:
• Connect the LINE INPUT of the amplifier to the head unit line output with appropriate good quality RCA cables.
• Connect the speakers/subwoofer with appropriate wires to the terminal block (SPEAKER OUTPUT/ - CH1/2 - Mono bridged +
and the subwoofer with CH3/4 - Mono bridged +) of the amplifier.
• The minimum final subwoofer impedance must not be lower than 4 Ohms per channelpair. Too low speaker loads result in too
high heat dissipation and may cause the amplifier run into protection.
• Please observe correct speaker channels and polarity as printed by the speaker terminal
Caution!
Do not connect speaker (-) to the ground or vehicle's chassis.
ZXi 4400 MkII
4 x 150 Watts
e13
021584
FUSE
GND REM BATT+ 12V
POWER INPUT
SPEAKEROUTPUT
+ CH3 – + CH4 –
+MONO BRIDGED–
+ CH1 – + CH2 –
Subwoofer 1
4 - 8 Ohm
