Hifonics Zeus ZRX12 DUAL User manual

DUAL BANDPASS SYSTEM
ZRX12 DUAL

2
WICHTIGE HINWEISE
Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers,
noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Si-
cherheitsgurte. Die permanente Temperatur des Einbauortes sollte -10°C nicht unterschreiten bzw.
50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.
Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im
Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngur-
ten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.
Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri-
enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.)
durch Bohrlöcher oder ähnliches beschädigt werden.
Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte
die Elektronik beschädigt werden.
In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die
Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräu-
sche und akustische Warnsignale noch hören zu können.
Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Gren-
ze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken
nachhaltig schädigen könnte.
Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder ange-
schlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.
Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den
Sie verwenden möchten.
Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre-
cher zerstört werden können.
DEUTSCH
TECHNISCHE DATEN
ZRX12DUAL Dual-Bandpass-System
Subwoofer: 2 x 30 cm (12“)
50 mm (2“) Schwingspule
Dual-Magnet mit 2,83 kg (100 oz)
Aluminium-Gusskorb
Belastbarkeit RMS: 1000 Watt (500 Watt pro Anschluss)
Belastbarkeit Max. 2000 Watt (1000 Watt pro Anschluss)
Impedanz: 4 + 4 Ohm (4 Ohm pro Anschluss)
SPL: Bis zu 149 dB
Abmessungen B x H x T: 88 x 38 x 49/39 cm

3
LED-BELEUCHTUNG
In den HiFONICS ZEUS ZRX Gehäuse-Subwoofern ist eine LED-Beleuchtung integriert. Diese
Beleuchtung darf jedoch nur bei stehendem Fahrzeug in Betrieb genommen werden. Es empehlt
sich daher die Einschaltung der LED-Beleuchtung über die Kofferraum-Beleuchtung des Fahrzeu-
ges vorzunehmen.
Für die +12V Stromversorgung der LED-Beleuchtung
verwenden Sie bitte das am rechten Terminal befestigte
Kabel und schließen Sie dieses entsprechend an. Bitte
achten Sie auf die korrekte Polarität.
ACHTUNG: Verwenden Sie keinesfalls die Lautspre-
cherkabel zur Stromversorgung der LED-Beleuchtung.
Rechter Anschluss:
DEUTSCH
BELASTBARKEIT
Die HiFONICS ZEUS ZRX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch
ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild er-
reichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.
Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maxi-
male RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen
(geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem
schlechteren Klangbild aufgrund des höheren Klirrfaktors.
Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Ver-
stärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder
unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.
Die HiFONICS ZEUS ZRX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den
Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen
der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der
Schwingspulen fallen nicht unter die übliche Garantieleistung.
Empfohlenen Wattangaben:
• 1 x Stereo-Verstärker (ein Kanal pro Anschluss) mit ca. 2 x 350 - 600 Watt RMS (Sinus) an 4 Ohm
• 1 x Mono-Verstärker (Parallel-Betrieb an beiden Anschlüssen) mit ca. 700 - 1200 Watt RMS
(Sinus) an 2 Ohm
• 1 x Stereo-Verstärker gebrückt (Parallel-Betrieb an beiden Anschlüssen) mit ca. 700 - 1200 Watt
RMS (Sinus) an 2 Ohm. ACHTUNG: Endstufe muss hierfür stereo (pro Kanal) 1 Ohm stabil sein
Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im
Zweifelsfall an ihren Fachhändler.
Bitte beachten Sie dazu auch die Anschlussbeispiele auf der nächsten Seite.

4
DEUTSCH
ANSCHLUSSBEISPIELE
ACHTUNG: Achten Sie bei dem Anschluss der Kabel unbedingt auf die korrekte Polung.
gebrückt
Kanal 1
4 Ohm, 350 - 600 Watt
Kanal 1
2 Ohm, 350 - 600 Watt
2 Ohm, 1 x 700 - 1200 Watt RMS
1.) SERIELLER BETRIEB MIT EINEM 2-KANAL VERSTÄRKER
3.) PARALLELER BETRIEB MIT EINEM 2-KANAL VERSTÄRKER (gebrückt)
2.) PARALLELER BETRIEB MIT EINEM MONO VERSTÄRKER
Kanal 2
4 Ohm, 350 - 600 Watt
Kanal 2
2 Ohm, 350 - 600 Watt

5
ENGLISH
IMPORTANT NOTES
Choose a suitable location for your sound system, that neither the driver’s eld of vision nor the
security of the inmates will be affected. This stands also for airbag-zones and safety belts. The
permanent temperature of the location should not be lower than -10°C and not higher than 50°C.
Protect the device from moisture and humidity.
Ensure that your subwoofer enclosure will not get loose during the drive and hurt someone in the
passenger cabin. It is recommended, that you mount the subwoofer enclosure with suitable belts or
any other mounting solutions in the trunk area.
Please observe not to damage any serial components of your vehicle (air bags, wires, gas tank etc.
during the installation of your sound system by drilling or any other operations.
Never screw or mount any other devices (amps, caps etc.) onto the subwoofer enclosure, this may
cause damage to the electricity.
For your personal concerns you should choose a appropriate sound level for the subwoofer enclo-
sure, that neither the roadworthiness of the driver nor his concentration will be disturbed, that he is
able to notice possible trafc noises and acoustical warning signals.
Modern car audio sound systems provide very high acoustic pressure beyond the 100 dB mark.
Please observe in this case, that permanent use of high sound levels may cause damage to your
ability of hearing.
Please ensure by any means the correct polarity of all connections. Faulty installed and connected
devices may get damage the vehicle and the device permanently.
Please check in any case the operation guide or wiring manual of your amplier which you’d like to
use for the sound system.
Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may
get damaged.
SPECIFICATIONS
ZRX12DUAL Dual Bandpass System
Subwoofer: 2 x 30 cm (12“)
50 mm (2“) Voice Coil
Dual Magnet with 2,83 kg (100 oz)
Aluminum Die-Cast Basket
Power Rating RMS: 1000 Watts (500 Watts per Terminal)
Power Rating Max. 2000 Watts (1000 Watts per Terminal)
Impedance: 4 + 4 Ohms (4 Ohms per Terminal)
SPL: Up to 149 dB
Dimensions W x H x D: 88 x 38 x 49/39 cm

6
ENGLISH
LED-ILLUMINATION
The HiFONICS ZEUS ZRX subwoofer enclosures have an integrated LED-illumination. This illumi-
nation is only allowed to light up, if the vehicle is not in driving condition. It is recommended to switch
the illumination with the vehicle‘s trunk illumination.

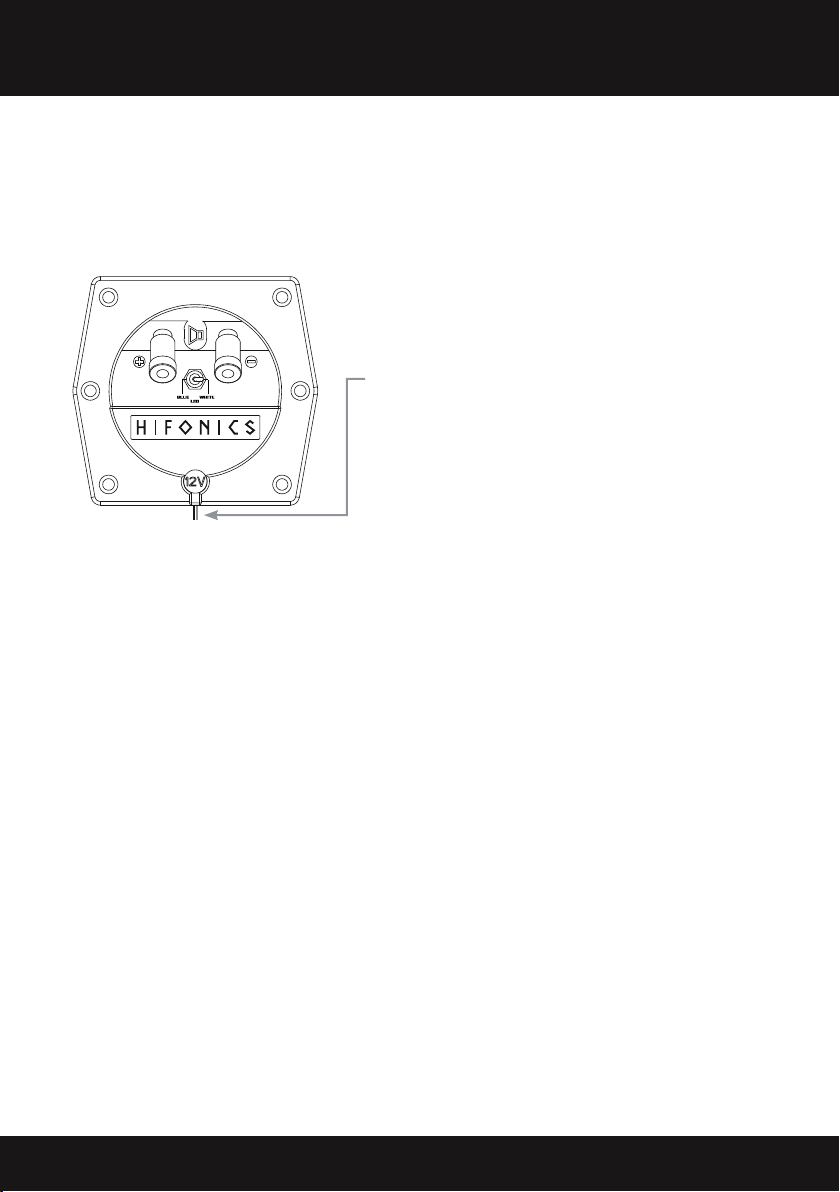

For the + 12V power supply of LED-illumination, use
the attached cable at the right terminal and connect
it accordingly. Please ensure the correct polarity as
marked.
NOTE: Do not use the speaker cables as power supply
for the LED-illumination.
Right Terminal:
POWER RATINGS
The HiFONICS ZEUS ZRX subwoofer enclosures are designed for high bass levels. Anyhow it is
possible, that unsatisfying sound characteristics could be caused by too low or too high amplier
power. In certain circumstances this even can cause a damage to the loudspeakers.
It is recommended to choose rather a more powerful amplier (ca. 15-20% more Watts RMS than
the max. RMS power rating of the woofer) and to use the amplier not at the maximum output level
(low distortion factor, good sound characteristics). A weaker amplier at the maximum level causes
worse sound characteristics due to the higher distortion factor.
Never crank up the output volume of your amplier to the maximum level or run the amplier into
the clipping range. If the sound is distorted and not clean, turn back the level until the distortions
disappear.
The HiFONICS ZEUS ZRX subwoofer enclosures have no integrated limiter or clipper, which is
limiting the level upwards. Overamplied bass peaks leads inevitably to a burn out of the voice coil
of the woofer. A burn out of the voice coil, caused by clipping/overamping is not covered by the
usual warranty.
Recommended power ratings:
• 1 x stereo-amplier (one channel per terminal) with 2 x 350 - 600 Watts RMS (Sinus) into 4 Ohms
• 1 x mono-amplier (parallel-operation on both terminals) with 700 - 1200 Watts RMS into 2 Ohms
• 1 x bridged stereo-amplier (parallel-operation on both terminals) with 700 - 1200 Watts
RMS into 2 Ohms. IMPORTANT: the amplier must be stereo (per Channel) 1 ohm stable
Please refer to the minimum impedance of the installed amplier. In case of doubt ask your special-
ist dealer.
Please also refer to the interconnection examples on the next page.

7
ENGLISH

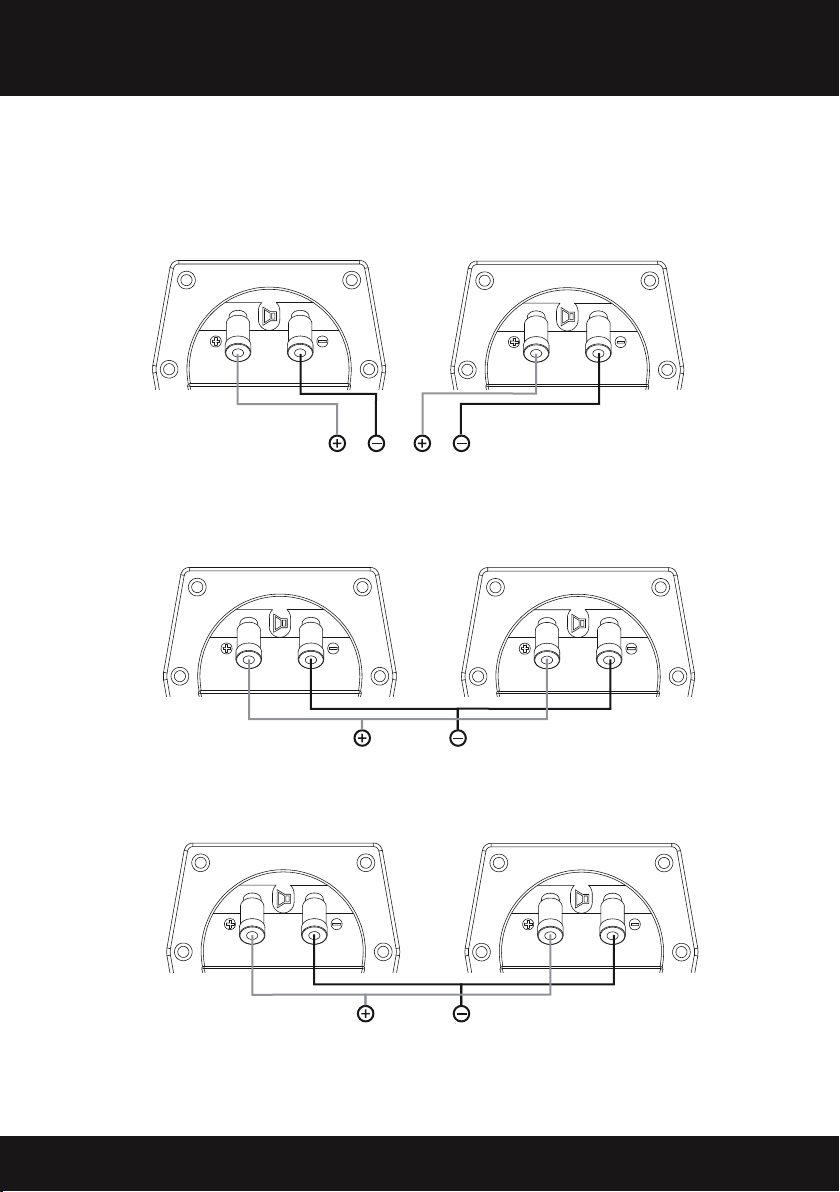

INTERCONNECTION EXAMPLES
NOTE: Please ensure that the connection of the cables have the correct polarity as marked.
Channel 1
4 Ohms, 350 - 600 Watts
Channel 1
2 Ohms, 350 - 600 Watts
2 Ohms, 1 x 700 - 1200 Watts RMS
1.) SERIAL OPERATION WITH ONE STEREO AMPLIFIER
3.) PARALLEL OPERATION WITH ONE STEREO AMPLIFIER BRIDGED
2.) PARALLEL OPERATION WITH ONE MONO AMPLIFIER
Channel 2
4 Ohms, 350 - 600 Watts
Channel 2
2 Ohms, 350 - 600 Watts
bridged

DESIGN
Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.audiodesign.de · www.hifonics.de
© 2017 Audio Design GmbH, All Rights Reserved
DUAL BANDPASS SYSTEM
ZRX12 DUAL
