GENERAL OPERATIONAL PRECAUTIONS
WARNING
When using electric tools, basic safety precautions should always be followed to reduce
the risk of fire, electric shock and personal injury, including the following.
Read all these instructions before operating this product and save these instructions.
For safe operations:
1. Keep work area clean. Cluttered areas and benches invite injuries.
2. Consider work area environment. Do not expose power tools to rain. Do not use
power tools in damp or wet locations. Keep work area well it.
Do not use power tools where there is risk to cause fire or explosion.
3. Guard against electric shock. Avoid body contact with earthed or grounded
surfaces. (e.g. pipes, radiator, ranges, refrigerators).
4. Keep children away. Do not let visitors touch the tool or extension cord. All visitors
should be kept away from work area.
CONTENTS
CONSTRUCTION AND APPLICATION..........................................................2
GENERAL OPERATIONAL PRECAUTIONS..................................................2
PRECAUTIONS ON USING CUT-OFF MACHINE .........................................3
OPERATION...................................................................................................3
CLEANING AND MAINTENANCE..................................................................7
ILLUSTRATION OF THE MACHINE...............................................................9
CONSTRUCTION AND APPLICATION
The cutting-offmachine Type CC14STA is movable electrical cutting machines for
section bars. It is equipped with a single-phase motor and driven by a one-level helical
gear. A fibre-strengthened abrasive wheel with linear velocity of 80 m/s for safety
operation will be used to cut steel pipes, rolled sections, cast iron pipes, round steel,
angle iron, box iron, flat steel and so on. The cutting-offmachine is suitable for a
extensive application in the field of engineering, communication, chemical industry,
construction, metallurgy, electric power and so on. It is an ideal cutting machine for easy
and flexible operation.
WARNING
When using the electric tools, basic safety precaution should always be followed to
reduce the risk of fire, electric shock and personal injury including the following.
Read all these instructions before attempting to operate this machine and keep this
instruction manual well.
000Book_CC14STA_1.indb 2000Book_CC14STA_1.indb 2 2018/7/25 16:14:522018/7/25 16:14:52

English
3
5. Store idle tools. When not in use, tools should be stored in a dry, high or locked up
place, out of reach of children.
6. Do not force the tool. It will do the job better and safer at the rate for which it was
intended.
7. Use the right tool. Do not force small tools or attachments to do the job of a heavy
duty tool. Do not use tools for purposes not intended; for example, do not use
circular saw to cut tree limbs or logs.
8. Dress properly. Do not wear loose clothing or jewellery, they can be caught in
moving parts. Rubber gloves and non-skid footwear are recommended when
working outdoors. Wear protecting hair covering to contain long hair.
9. Use eye protection. Also use face or dust mask if the cutting operation is dusty.
10. Connect dust extraction equipment.
If devices are provided for the connection of dust extraction and collection facilities
ensure these are connected and properly used.
11. Do not abuse the cord. Never carry the tool by the cord or yank it to disconnect it
from the receptacle. Keep the cord away from heat, oil and sharp edges.
12. Secure work. Use clamps or a vise to hold the work. It is safer than using your hand
and it frees both hands to operate tool.
13. Do not overreach. Keep proper footing and balance at all times.
14. Maintain tools with care. Keep cutting tools sharp and clean for better and safer
performance. Follow instructions for lubrication and changing accessories. Inspect
tool cords periodically and if damaged, have it repaired by authorized service
center. Inspect extension cords periodically and replace, if damaged. Keep handles
dry, clean, and free from oil and grease.
15. Disconnect tools. When not in use, before servicing, and when changing
accessories such as blades, bits and cutters.
16. Remove adjusting keys and wrenches. Form the habit of checking to see that keys
and adjusting wrenches are removed from the tool before turning it on.
17. Avoid unintentional starting. Do not carry a plugged-in tool with a finger on the
switch. Ensure switch is offwhen plugging in.
18. Use outdoor extension leads. When tool is used outdoors, use only extension cords
intended for outdoor use.
19. Stay alert. Watch what you are doing. Use common sense. Do not operate tool when
you are tired.
20. Check damaged parts. Before further use of the tool, a guard or other part that is
damaged should be carefully checked to determine that it will operate properly and
perform its intended function. Check for alignment of moving parts, free running of
moving parts, breakage of parts, mounting and any other conditions that may affect
its operation. A guard or other part that is damaged should be properly repaired or
replaced by an authorized service center unless otherwise indicated in this handling
instructions. Have defective switches replaced by an authorized service center. Do
not use the tool if the switch does not turn it on and off.
21. Warning
The use of any accessory or attachment, other than those recommend in this
handling instructions, may present a risk of personal injury.
000Book_CC14STA_1.indb 3000Book_CC14STA_1.indb 3 2018/7/25 16:14:522018/7/25 16:14:52

English
4
22. Have your tool repaired by a qualified person.
This electric tool is in accordance with the relevant safety requirements. Repairs
should only be carried out by qualified persons using original spare parts.
Otherwise this may result in considerable danger to the user.
PRECAUTIONS ON USING CUT-OFF MACHINE
1. Inspect the cutting wheel before use, do not use chipped or otherwise defect cutting
wheels. Always make a trial run before use to confirm that the Cut-offMachine does
not involve abnormalities.
2. Use the normal cut-offwheel on its normal working surface.
3. Guard against cut-offsparks.
4. Properly replace the cut-offwheel.
5. Always pay attention that the cut-offwheel clamping parts are never impaired.
Defective parts will cause damage to the cut-offwheel.
6. Ensure that the work piece is free of foreign matter such as nails.
7. Use only cutting wheels recommended by the manufacturer which have a marked
speed equal to or greater than the speed marked on the nameplate of the machine.
8. Abrasive wheels shall be stored and handled with care in accordance with
manufacture’s instructions.
9. Ensure that mounted wheel are fitted in accordance with the manufacture’s
instructions.
10. Do never use the machine without the guard in place.
11. Do not saw blade.
12. Do not use the machine in explosive atmospheres and environment where sparks
could fire, explosion etc.
OPERATION
CAUTION
◯ It is dangerous to remove or install the workpiece while the cut-offwheel turning.
◯ It does not necessarily cut rapidly when putting more force on the handle.
◯ Too much force on the handle will put excessive pressure on the motor and reduce
its capacity.
◯ Do not fail to switch OFF the switch after operation is completed and pull the plug
out.
◯ Never remove or install a workpiece material while the cut-offwheel is rotating, to
avoid personal injury.
1. Make sure that the voltage achieves the rating value on the name plate.
000Book_CC14STA_1.indb 4000Book_CC14STA_1.indb 4 2018/7/25 16:14:522018/7/25 16:14:52

English
5
2. The main data of the abrasive wheel should accord with the demands in the Table 1:
Type Outer Diameter Inner Diameter Thickness Operating Linear Velocity
of the Abrasive Wheel
CC14STA 355 25.4 2.8 80 m/s
3. Use only abrasive wheels in good conditions. Knock the wheel with a beetle, crack or other
abnormal noise should not be heard.
4. An abrasive wheel that has been stored for more than one year should be performed
strength test. It can be only used after passed the test.
5. Before carrying out any work, allow the motor to run idle for one minute. Make sure there is
no oscillation caused by improper installing of the abrasive wheel. Unusual oscillation may
cause the breach of the wheel and the installation should be adjusted.
6. Secure the work-piece properly with vice before start cutting. Adjust the feeding speed of the
wheel according to the profiles, materials and the diameter of the section bar.
7. Replacing abrasive wheel
◯ The abrasive wheel should be changed when 1/3 of the outer diameter is worn out.
◯ Unplug the machine before changing the wheel.
Make sure the cutting-offmachine stopping completely before changing the wheel.
Disassembling the abrasive wheel
To open the side-cover, press the bolt behind the guard. Using the provided socket wrench to
remove the hexagon bolt which fix the guard and side-cover. Then remove the washer, the outer-
flange, the shield ring, the abrasive wheel and the inner-flange in order (see Figure 1).
Installing the abrasive wheel
Wipe away the dust from the spindle and the dismounted parts, then install all parts including a
new wheel in reverse order as above.

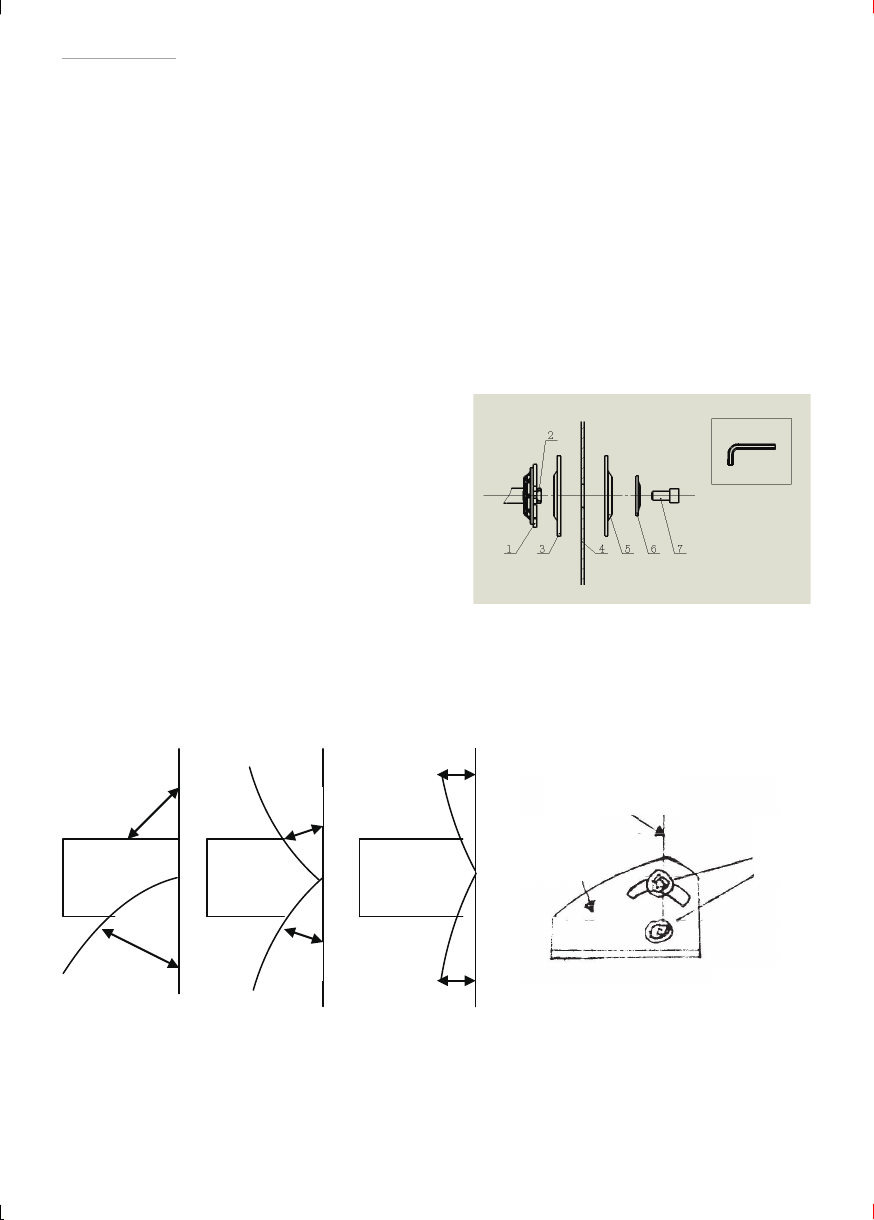

1. guard
2. spindle
3. inner-flange
4. abrasive wheel
5. outer-flange
6. side-cover
7. hexagon bolt
8. Adjustment of the vice
The auxiliary stopper of the vice can be tilted to an
angle of –30° to 45°. Figure 1
000Book_CC14STA_1.indb 5000Book_CC14STA_1.indb 5 2018/7/25 16:14:522018/7/25 16:14:52

English
6
Adjusting the angle of the vice

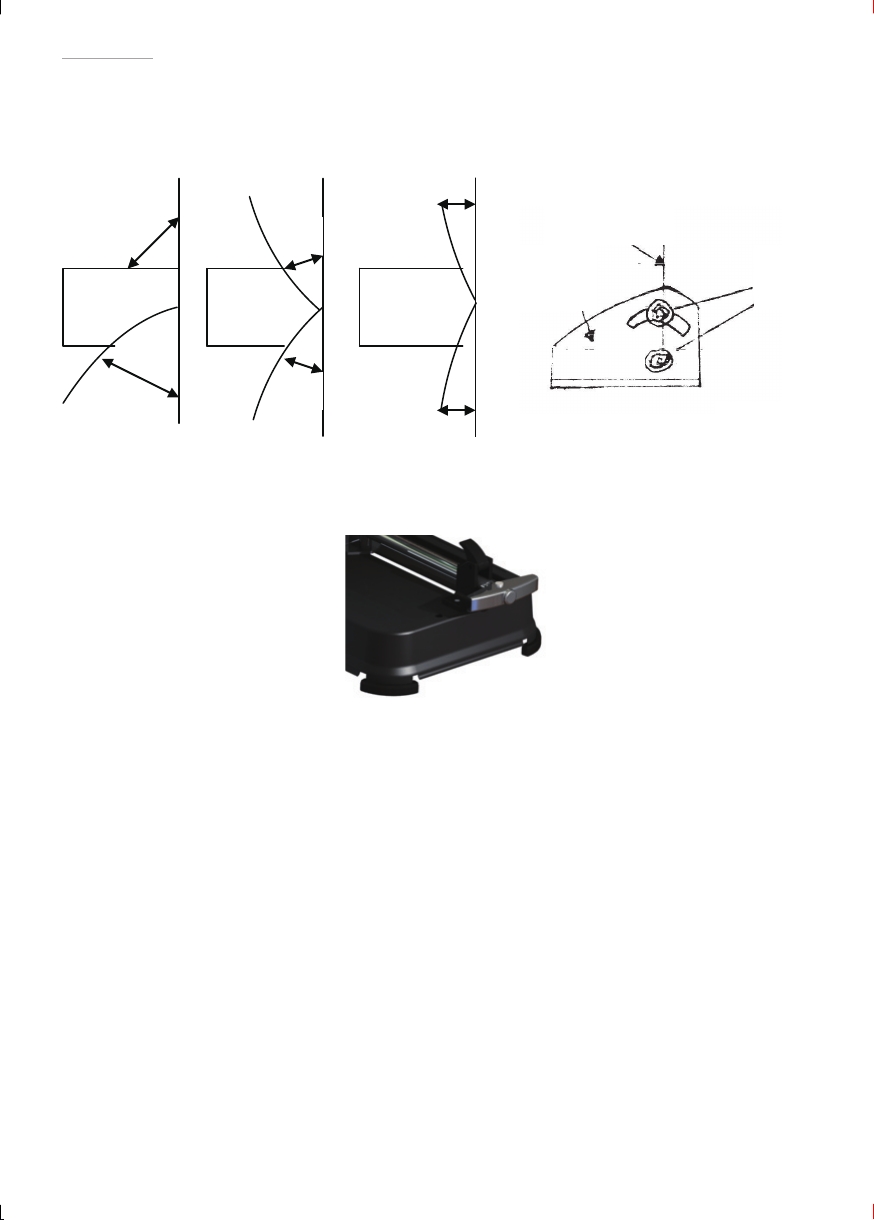

Loosen the two fixing screws on the auxiliary stopper and tilt it to the desired angle, then tighten
the fixing screws again (see Figure 2).
45
90
30
30
15
15
Auxiliary
stopper Fixing
Screws
Figure 2
Cutting line
9. Loosen and Tighten the vice
◯ Tighten
Turn the vice rod clockwise to secure the work-piece with the vice.
◯ Loosen
Turn the vice rod against clockwise to release the work-piece (see Figure 3).
Figure 3
000Book_CC14STA_1.indb 6000Book_CC14STA_1.indb 6 2018/7/25 16:14:532018/7/25 16:14:53

English
7
◯ When a large work-piece should be processed, move the auxiliary stopper forward 35 mm
(see Figure 4).
◯ Raise the section bar with a supporting block, if you want to continuously use a worn abrasive
wheel. Check the size of the supporting block first. Ensure that it is smaller than the size of the
section bar, so that the section bar can be secured by the vice (see Figure 5).
Figure 4 Figure 5
Supporting block
CLEANING AND MAINTENANCE
1. Keep the motor-outlet well ventilated and clean. Compressed air can be used to blow offthe
dust in motor.
2. Check the bearing housing and the gearbox periodically and lubricate them occasionally.

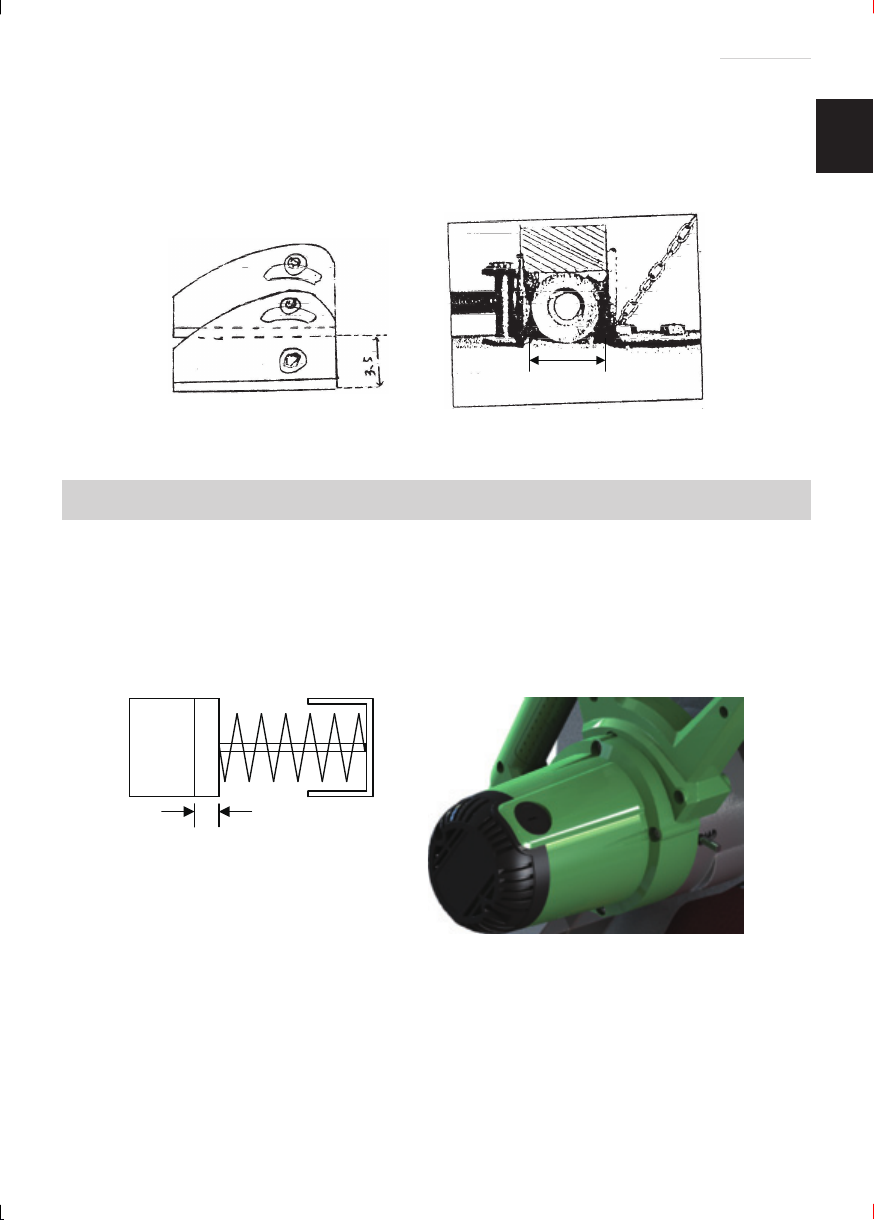

3. After the cutting-offmachine has been operated for 40 hours, check the carbon brush for
replacement. The carbon brush should be changed, when its length is shortened to only 5-6
mm by abrasion (see Figure 6).
Figure 6
5
Figure 7
4. Remove the brush lid with a screwdriver for checking and replacing the brush. Take away the
worn brushes, and insert a new pair. Let the motor run idle for 10 minutes (see Figure 7)
000Book_CC14STA_1.indb 7000Book_CC14STA_1.indb 7 2018/7/25 16:14:532018/7/25 16:14:53

English
8

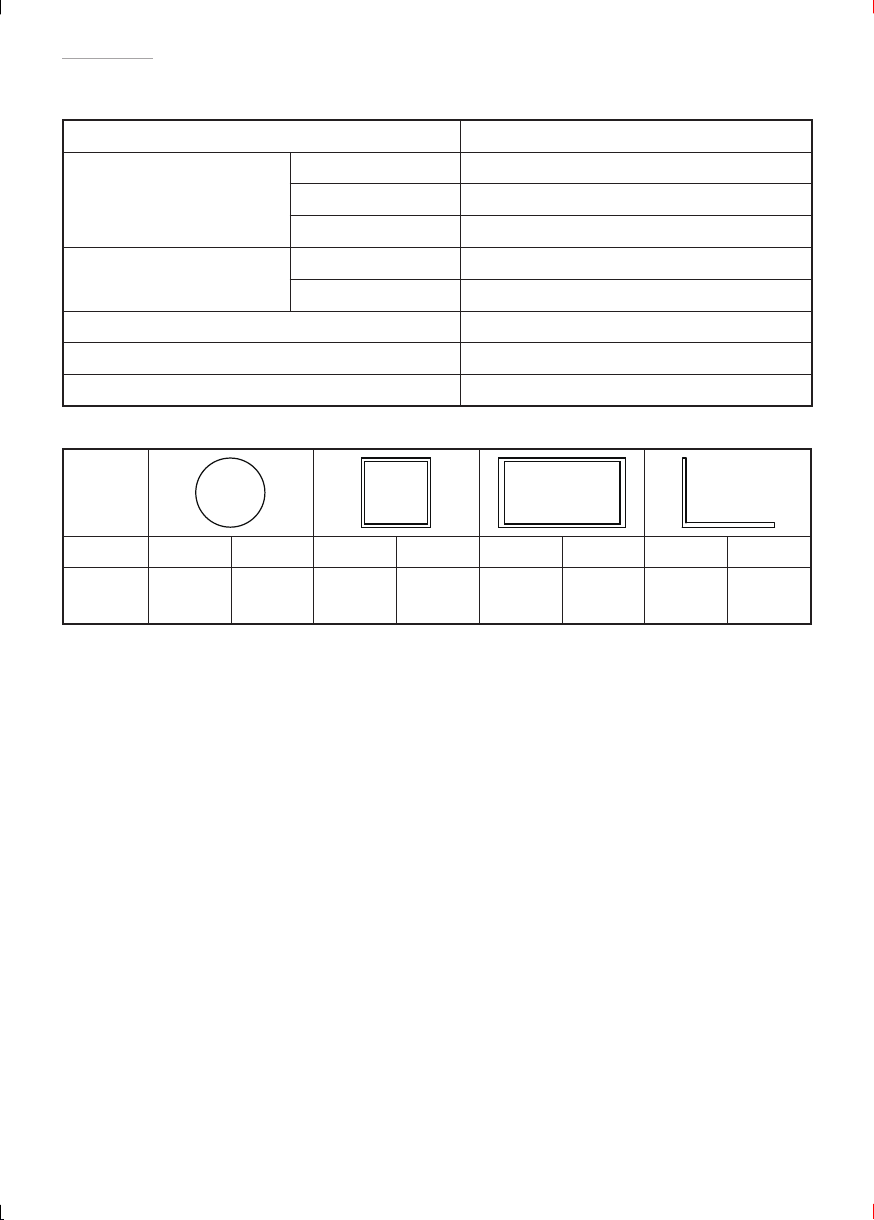

Specification of the cutting-offmachine
D: Outer Diameter D1: Inner Diameter t: Thickness
Type CC14STA
Dimension of the wheel D0 (mm) 355
D1 (mm) 25.4
t (mm) 2.8
Power Voltage (V) 220-240, 110
Frequency (Hz) 50/60
Nominal input capacity (W) 2000 (220-240V), 1640 (110V)
Idling speed (r/min) 3900
Net weight (kg) 14.1
Cutting Capability
Cutting
Capability
Type 90° 45° 90° 45° 90° 45° 90° 45°
CC14STA 125mm 100mm 110mm×
110mm 90mm× 90mm 170mm× 100mm 100mm× 90mm 137mm× 137mm 72mm× 72mm
000Book_CC14STA_1.indb 8000Book_CC14STA_1.indb 8 2018/7/25 16:14:532018/7/25 16:14:53

English
9

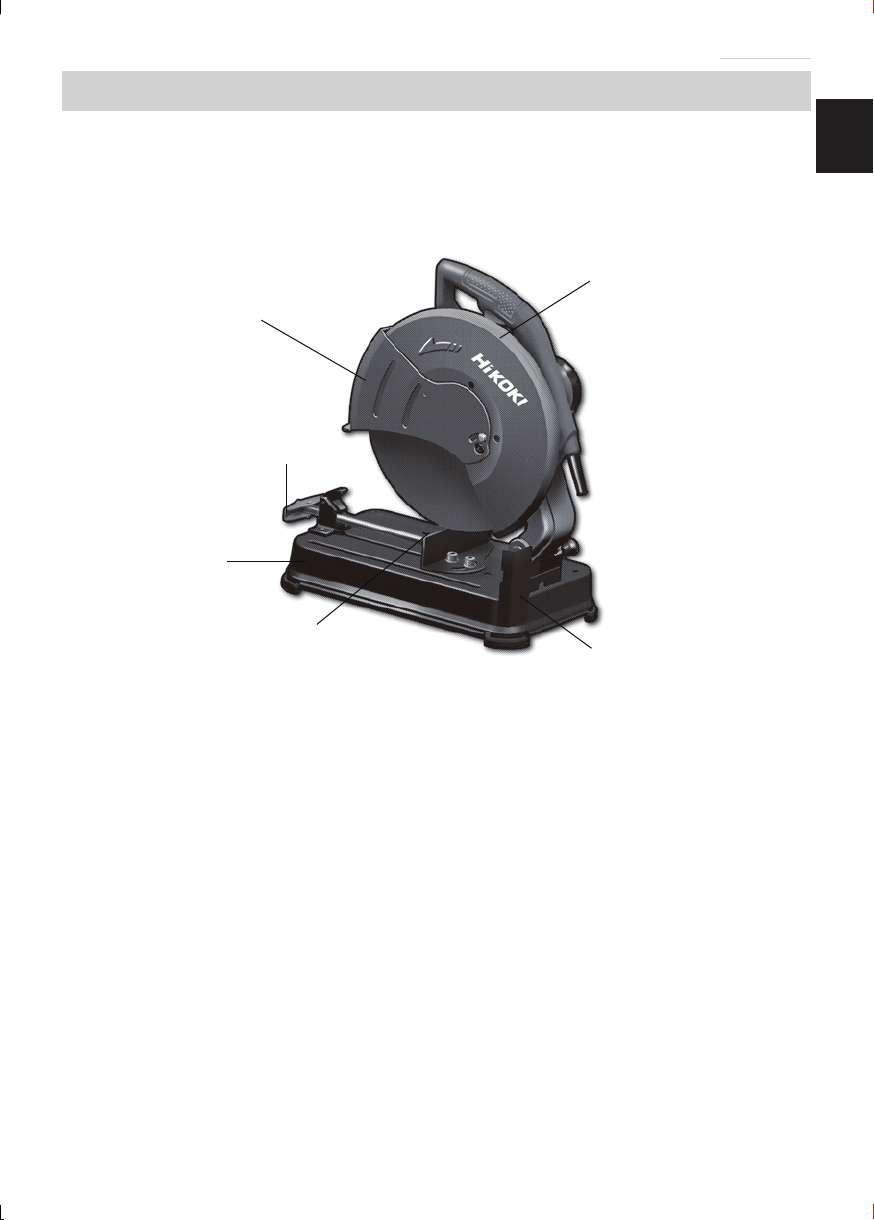

ILLUSTRATION OF THE MACHINE
Fixed guard
Movable hood
Auxiliary Stopper
Vice rod
Sand shield
Worktable
000Book_CC14STA_1.indb 9000Book_CC14STA_1.indb 9 2018/7/25 16:14:532018/7/25 16:14:53

10
简体中文
一般操作注意事项
警告
在使用电动工具时，应始终遵守基本安全措施以降低火灾、触电和人身伤害的
风险，包括以下方面。
在操作本产品之前，请阅读并保存所有说明内容。
安全操作起见：
1. 保持工作场所清洁。杂乱的场所和工作台易发生伤害。
2. 考虑工作区环境。请勿让电动工具淋雨。请勿在潮湿或有水的地方使用电动
工具。请保持工作场所明亮。
请勿在会引发火灾或爆炸的危险场所使用电动工具。
3. 谨防触电事故。避免机身与接地表面接触。（例如，管道、散热器、炉灶、
冰箱）。
4. 远离儿童。请勿让参观者触摸工具或延伸线缆。所有参观者均应远离工作区
域。
目录
构造与用途 ...................................................................................................... 10
一般操作注意事项 ........................................................................................... 10
使用高速切割机时的注意事项 ......................................................................... 12
操作 ................................................................................................................ 12
清洁和维护 ...................................................................................................... 15
机器示例 ......................................................................................................... 16
构造与用途
CC14STA型高速切割机是用于型钢的可移动电动切割机。其配备了一台单相电
机，并由一个一级螺旋齿轮驱动。一种纤维增强型砂轮，安全操作线速度为
80m/s，用于切割钢管、轧制型钢、铸铁管、圆钢、角钢、槽钢、扁钢等。该切
割机适合于工程、通信、化学工业、建筑、冶金、电力等领域的广泛应用。这
是一款操作简单灵活的理想切割机。
警告
在使用电动工具时，应始终遵守基本安全措施以降低火灾、触电和人身伤害的
风险，包括以下方面。
在尝试操作本机之前，请仔细阅读所有说明，并妥善保管本使用说明书。
000Book_CC14STA_1.indb 10000Book_CC14STA_1.indb 10 2018/7/25 16:14:532018/7/25 16:14:53

11
简体中文
5. 收存闲置工具。不用时，工具应收存在干燥、较高或上锁（小孩拿不到）的
地方。
6. 请勿强行使用该工具。其可以按照预期速率更有效安全地完成工作。
7. 请正确使用工具。请勿将小型工具或附件强行用作重型工具。请勿将工具用
于其他目的，例如，请勿使用电圆锯来锯割树枝或木头。
8. 穿着恰当。请勿穿着宽松的衣服或佩戴珠宝首饰，因为其可能会卡入到移动
部件中。户外工作时建议使用橡胶手套和防滑鞋。佩戴保护头罩以拢住长头
发。
9. 使用护眼装置。如果切割作业多尘，也可以使用面罩或防尘面罩。
10. 连接除尘设备。
如果设备用于连接除尘和收集设施，请确保此类设备连接并正确使用。
11. 请勿滥用电源线。切勿用电源线来携带工具或猛拉电源线来将其从插座上拔
下。请使电源线远离热、油和尖锐的边缘。
12. 固定工件。用夹具或虎钳夹住工件。这比用手更为安全，且其可以释放操作
工具的双手。
13. 请勿进行超出能力范围的工作。请时刻注意脚下并保持身体平衡。
14. 小心维护工具。保持切割工具锋利和清洁以获得更有效安全的性能。遵循有
关润滑和更换附件的说明。定期检查工具线缆，如有损坏，请由授权的服务
中心进行修理。定期检查延伸线缆，如有损坏，进行更换。保持手柄干燥、
清洁、无油和油脂。
15. 断开工具。不用时以及维修前和更换诸如刀片、刀头和刀具等附件时。
16. 移除调整键和扳手。建立检查的习惯，在开启之前确保已将键和调整扳手从
工具上取下。
17. 防止意外启动。搬运插入式工具时，请勿将手指放在开关上。插入时确保开
关关闭。
18. 使用户外延伸导线。在户外使用工具时，仅使用户外使用的延伸线缆。
19. 保持警惕。注意所做之事。运用常识。请勿在疲劳时操作工具。
20. 检查损坏部件。在进一步使用工具之前，应仔细检查已损坏的护罩或其他部
件，以确定其是否可以正常运行并执行预定功能。检查移动部件对齐情况、
移动部件自由运转情况、部件损坏情况、安装情况以及可能影响其运行的任
何其他情况。除非本使用说明书中另有规定，否则已损坏的护罩或其他部件
均应妥善维修或由授权服务中心进行更换。由授权服务中心更换故障开关。
若开关无法启动或关闭时，请勿使用工具。
21. 警告
除本使用说明书中推荐的配件或附件外，使用任何其他配件或附件均可导致
人身伤害。
22. 由有资格的人员修理工具。
该电动工具符合相关安全要求。仅可由有资格的人员使用原装备件进行维修
工作。
否则，可能对用户造成极大危险。
000Book_CC14STA_1.indb 11000Book_CC14STA_1.indb 11 2018/7/25 16:14:532018/7/25 16:14:53

12
简体中文
使用高速切割机时的注意事项
1. 使用前，检查切割轮，请勿使用有切口或其他缺陷切割轮。在使用前，务必
进行试运行以确认高速切割机不会出现异常情况。
2. 在正常工作表面上，使用正常切割轮。
3. 防止切割产生的火花。
4. 正确更换切割轮。
5. 务必注意，切割轮夹紧部件绝不能受到损坏。缺陷部件将会导致切割轮损
坏。
6. 确保工件无异物，例如钉子。
7. 只能使用制造商推荐的切割轮，其上标记的速度等于或大于机器铭牌上的标
示速度。
8. 应按照制造商的说明书，小心存放和操作砂轮。
9. 确保安装的砂轮按照制造商的说明书进行安装。
10. 请勿在无护罩的情况下使用机器。
11. 请勿锯刀片。
12. 请勿在易爆氛围和环境中使用机器，火花可能引发火灾、爆炸等。
操作
注意
◯ 切割轮正在转动时拆除或安装工件是非常危险的。
◯ 在手柄上施加更大的作用力时，其不一定会迅速切割。
◯ 手柄上的作用力过大可能会对电机施加过大压力并降低其容量。
◯ 在完成操作后，必须切断开关并拔出插头。
◯ 请勿在切割轮转动时拆卸或安装工件材料，以免造成人身伤害。
1. 确保电压达到铭牌上的额定值。
2. 砂轮的主要数据应符合表1的要求：
型号 外径 内径 厚度 砂轮的
操作线性速度
CC14STA 355 25.4 2.8 80 m/s
3. 只能使用条件良好的砂轮。用槌敲击砂轮时，不应听到裂纹或其他异常噪
音。
4. 储存时间超过一年的砂轮应进行强度试验。只能在通过测试后使用。
5. 在进行任何工作之前，让电机空转一分钟。确保砂轮正确安装，不会导致振
动。异常振动可能导致砂轮破裂，此时应调整安装。
6. 在开始切割之前，使用虎钳正确固定工件。根据型材、材料和型钢直径，调
整砂轮的进给速度。
000Book_CC14STA_1.indb 12000Book_CC14STA_1.indb 12 2018/7/25 16:14:532018/7/25 16:14:53

13
简体中文
7. 更换砂轮
◯ 当外径的1/3被磨损时，应该更换砂轮。
◯ 更换砂轮之前拔下机器的电源插头。
更换砂轮之前确保高速切割机完全停止。
拆卸砂轮
如需打开侧盖，按压护罩后面的螺栓。使用随附的套筒扳手卸下固定护罩和侧
盖的六角螺栓。然后按顺序拆下垫圈、外法兰、防护圈、砂轮和内法兰（参照
图1）。
安装砂轮
擦掉主轴和拆卸部件上的灰尘，然后按照与上述相反的顺序，安装包括新砂轮
在内的所有部件。
1. 护罩
2. 主轴
3. 内法兰
4. 砂轮
5. 外法兰
6. 侧盖
7. 六角螺栓
8. 调整虎钳
虎钳的辅助止动器可以倾斜至-30°至45°。
调整虎钳角度
松开辅助止动器上的两颗固定螺钉并将其倾
斜至所需角度，然后再次拧紧固定螺钉（参照图2）。
45
90
30
30
15
15
辅助止
动器 固定
螺钉
图2
切割线
图1
000Book_CC14STA_1.indb 13000Book_CC14STA_1.indb 13 2018/7/25 16:14:532018/7/25 16:14:53

14
简体中文
9. 松开并拧紧虎钳
◯ 拧紧
顺时针转动虎钳杆，使用虎钳固定工件。
◯ 拧松
逆时针转动虎钳杆，松开工件（参照图3）。
◯ 处理大型工件时，将辅助止动器向前移动35 mm（参照图4）。
◯ 如果连续使用磨损磨轮，请用支撑块抬起型钢。首先检查支撑块大小。确保
其尺寸小于型钢尺寸，以便虎钳可以固定型钢（参照图5）。
图4 图5
支撑块
图3
000Book_CC14STA_1.indb 14000Book_CC14STA_1.indb 14 2018/7/25 16:14:532018/7/25 16:14:53

15
简体中文
清洁和维护
1. 保持电机出口通风良好并清洁。可以使用压缩空气吹掉电机中的灰尘。
2. 定期检查轴承壳和变速箱，并经常对其进行润滑。
3. 在高速切割机运行40小时后，检查是否需要更换炭刷。当炭刷长度由于磨
损而缩短到只有5-6mm时，应更换炭刷（参照图6）。
图6
5
图7
4. 用螺丝刀取下刷盖，检查并更换刷子。取出磨损的刷子，然后插入一对新刷
子。让电机空转10分钟（参照图7）
高速切割机规格
D: 外径 D1：内径 t：厚度
型号 CC14STA
砂轮尺寸 D0 (mm) 355
D1 (mm) 25.4
t (mm) 2.8
电源 电压（V） 220-240，110
频率（Hz） 50/60
标称输入容量 (W) 2000 (220-240V)，1640 (110V)
空转速度 (r/min) 3900
净重 (kg) 14.1
000Book_CC14STA_1.indb 15000Book_CC14STA_1.indb 15 2018/7/25 16:14:532018/7/25 16:14:53

16
简体中文
切割能力
切割
能力
型号
90° 45° 90° 45° 90° 45° 90° 45°
CC14STA 125mm 100mm 110mm×
110mm
90mm×
90mm
170mm×
100mm
100mm×
90mm
137mm×
137mm
72mm×
72mm
机器示例
固定护罩
可拆卸机盖
辅助止动器
虎钳杆
风沙障
工作台
000Book_CC14STA_1.indb 16000Book_CC14STA_1.indb 16 2018/7/25 16:14:532018/7/25 16:14:53

繁體中文
17
一般操作注意事項
警告
使用電動工具時，務必隨時遵循基本安全注意事項，以減少火災、觸電及個人
傷害的風險。
請在操作本產品前詳閱所有這些說明，並保存說明書。
為了安全操作：
1. 保持工作區域清潔。雜亂無章的工作區域和鉗工台易受傷。
2. 請考量工作區域環境。勿讓電動工具淋雨。請勿在有濕氣或潮濕的地方使用
電動工具。工作區域要保持明亮。
請勿在會有引發火災或爆炸風險的區域使用電動工具。
3 防範觸電。避免身體接觸到接地面。(諸如管子、散熱器、爐灶及冰箱)。
4. 不可讓孩童靠近工作場所。不可讓訪客觸摸工具或延長線。所有訪客都不可
靠近工作場所。
5. 保管不使用的工具。不使用時，工具應存放在乾燥的高處或加鎖保管的場
所－兒童接觸不到的地方。
內容
結構與應用 .........................................................................................................................17
一般操作注意事項 .............................................................................................................17
高速切斷機使用注意事項 ................................................................................................19
操作 ......................................................................................................................................19
清潔與維護 .........................................................................................................................22
切割機圖例 .........................................................................................................................23
結構與應用
切割機型式 CC14STA 為攜帶型電動切割機，適用於切割型鋼。本機器配備單
相馬達，並以單階螺旋齒輪驅動。線速度達到 80 m/s 的纖維強化砂輪可安全
操作，用於切割鋼管、輥軋型材、鑄鐵管、圓鋼、角鐵、扁鋼等等。切割機適
合工程、通訊、化學業、營建、冶金、電力等領域的廣泛應用。這是台操作簡
單、有彈性的理想切割機。
警告
使用電動工具時，務必隨時遵循基本安全注意事項，以減少火災、觸電及個人
傷害的風險。
請在嘗試操作本機器之前閱讀所有這些說明，並妥善保存使用說明書。
000Book_CC14STA_1.indb 17000Book_CC14STA_1.indb 17 2018/7/25 16:14:532018/7/25 16:14:53

繁體中文
18
6. 請勿強行使用工具。工具會依其設計條件使工作做得更好更安全。
7. 使用正確的工具。請勿強行使用小型工具或附件做重型工具才會做的工作。
請勿將工具移作他用；例如，不可使用圓鋸機切斷樹枝或圓木。
8. 衣著要合宜。請勿穿著寬鬆的衣服或佩戴飾品，以免捲入轉動部位。在戶外
工作時，建議使用橡膠手套和防滑鞋。請穿戴護髮套以包住長髮。
9. 使用眼部保護裝置。如果切割作業多塵，也請使用面具或防塵防塵口罩。
10. 連接集塵設備。
如果裝置要用於粉塵抽取及集塵設施，要確保其連接及正當使用。
11. 勿濫用電源線。絕勿使用電源線搬運工具或將電源線從插座中使勁拔出。不
可讓電源線受熱、沾油、及碰到銳利的棱角。
12. 安穩工作。使用夾具或虎鉗固定工件。這比用手還來得安全，並能讓雙手專
心操作工具。
13. 身體勿過度伸長。腳步始終站穩和保持平衡。
14. 謹慎保養工具。保持切割工具銳利清潔，以提供更好、更安全的性能。請遵
循潤滑與更換配件的說明。請定期檢查工具電源線，如果電源線損壞，請交
由授權維修中心維修。請定期檢查延長線，並更換已損壞的延長線。保持把
手乾燥、清潔，且未沾到油脂和潤滑油。
15. 拆卸工具。未使用時、維修前，以及更換如鋸片、鑽頭及刀具等配件時。
16. 卸下調整用鑰匙或扳手。養成在啟動工具前查看鑰匙或調整用扳手是否已卸
下的習慣。
17. 避免不慎啟動。請勿以手指放在開關握持已插電的工具。確保開關在插電時
已關閉。
18. 使用戶外延長線。在戶外使用工具時，僅能使用專門在戶外使用的延長線。
19. 請提高警覺。注意進行中的工作。善用常識。感到疲勞時，請勿使用電動工
具。
20. 檢查損壞的零件。進一步使用工具前，應仔細檢查損壞的護罩或其他零件，
以判斷是否能夠正常操作並執行其預期功能。檢查可動零件是否對準、可動
零件是否能夠自由活動、零件是否斷裂、是否正確安裝，以及任何其他可能
會影響其操作的狀況。除非本使用說明書另有指示，否則應由授權服務中心
正確維修或更換損壞的護罩或其他零件。請交由授權服務中心更換故障的開
關。如果開關不能轉至開及關的位置，勿使用工具。
21. 警告
若使用本使用說明書建議以外的任何配件或附件，可能會有人員受傷的風
險。
22. 請交由合格人員維修工具。
本電動工具符合相關安全需求。僅應由合格人員使用原廠備用零件進行維
修。
否則這可能會對使用者造成很大的危險。
000Book_CC14STA_1.indb 18000Book_CC14STA_1.indb 18 2018/7/25 16:14:542018/7/25 16:14:54

繁體中文
19
高速切斷機使用注意事項
1. 請在使用前檢查切割砂輪，請勿使用有缺口或出現其他瑕疵的切割砂輪。務
必在使用前試用，以確認高速切斷機未出現異常。
2. 請在正常工作表面上使用標準切割砂輪。
3. 防範切割時產生的火花。
4. 正確更換切割砂輪。
5. 務必注意切割砂輪夾持零件從未受損。出現瑕疵的零件將會導致切割砂輪損
壞。
6. 確保工件材料沒有鐵釘之類的異物。
7. 僅能使用製造商建議的切割砂輪，標示速度等於或大於機器銘牌上標示的速
度。
8. 應根據製造商的說明存放與處理砂輪。
9. 確保安裝的砂輪根據製造商的說明安裝。
10. 切勿使用護罩未裝好的機器。
11. 請勿使用鋸片。
12. 請勿在有有爆炸性氣體，或火花會引發火災、爆炸的環境中操作機器。
操作
注意
◯ 切割機運轉時，拆卸或安裝工件是非常危險的事情。
◯ 對手柄施加更多力量時，不一定能夠快速切割。
◯ 對手柄施加更多力量，會對馬達產生過大壓力，並導致容量降低。
◯ 操作完成後，請務必關閉開關並拔下插頭。
◯ 切勿在砂輪運轉時拆卸或安裝工件材料，以避免人員傷害。
1. 請確定電壓達到銘牌上的額定值。
2. 砂輪的主要資料應與表 1 中的需求一致：
類型 外徑 內徑 厚度 操作線速度
砂輪
CC14STA 355 25.4 2.8 80 m/s
3. 僅可使用狀況良好的砂輪。使用木槌敲擊砂輪時，不應聽見破裂聲或其他異
音。
4. 已存放一年以上的砂輪應進行強度測試。僅可在通過測試後使用砂輪。
5. 進行任何工作之前，請讓馬達空轉一分鐘。請確定沒有因砂輪不當安裝而產
生晃動。異常晃動可能導致破裂，因此應調整安裝。
6. 開始切割前，請使用虎鉗正確固定工件。請根據型材的輪廓、材料和直徑調
整砂輪的進給速度。
000Book_CC14STA_1.indb 19000Book_CC14STA_1.indb 19 2018/7/25 16:14:542018/7/25 16:14:54

繁體中文
20
7. 更換砂輪
◯ 砂輪應在磨損 1/3 外徑時更換。
◯ 請在更換砂輪前拔下機器插頭。
請在更換砂輪前確定切割機已完全停止。
拆卸砂輪
若要開啟側護蓋，請壓下護罩後方的螺栓。使用提供的套筒扳手拆下固定護罩
和側護蓋的六角螺栓。然後依序拆卸墊圈、外法蘭、屏蔽環、砂輪和內法蘭 (
請參閱圖 1)。
安裝砂輪
擦除主軸與已拆卸零件的灰塵，然後依照上述的相反順序安裝所有零件，包括
新砂輪。
1. 護罩
2. 主軸
3. 內法蘭
4. 砂輪
5. 外法蘭
6. 側護蓋
7. 六角螺栓
8. 虎鉗調整
虎鉗的輔助止動器可已傾斜–30°至45°
的角度。
調整虎鉗的角度
鬆開輔助止動器上的兩個固定螺絲，然後傾斜至所需角度，並再次鎖緊固定螺
絲 (請參閱圖 2)。
45
90
30
30
15
15
輔助止
動器 固定
螺絲
圖 2
鋸割線
圖 1
000Book_CC14STA_1.indb 20000Book_CC14STA_1.indb 20 2018/7/25 16:14:542018/7/25 16:14:54
