Hitachi DH 20V User manual

Handling instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Instrucciones de manejo
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Prima dell’uso leggere attentamente e comprendere queste istruzioni.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
DH 20V
HAMMER DRILL
BOHRHAMMER
MARTEAU PERFORATEUR
MARTELLO PERFORATORE
BOORHAMER
MARTILLO ROTO-PERCUTOR

1
2
4
6
8
1
3
5
7

10
9
70
2

3
Français
Section du mandrin
Attache coulissante
Godet à poussière
Sélecteur
Mandrin porte-foret
Raccord de mandrin
Raccord de queue conique
Clavette
Support
Orifice d’ajustage
Quenouille
Support de poignée
Poignée latérale
Limite d’usure
No. de balai en carbone
1
2
3
4
5
6
7
8
9
0
A
B
C
D
E
1
2
3
4
5
6
7
8
9
0
A
B
C
D
E
Nederlands
Klemhuls
Schuifgreep
Stofkap
Keuzeschakelaar
Boorkop
Boorkopadaptor
Vernauwde schachtadaptor
Cotter
Steun
Pasgat
Stopper
Handgreephouder
Zijgreep
Slijtagegrens
Nr. van koolborstel
Español
Sección del mandril
Asidero corredizo
Tapa guardapolvo
Palanquita selectora
Portabroca
Adaptador de portabroca
Adaptador de la espiga ahusada
Chaveta
Apoyo
Agujero de montaje
Tope
Montura del mango
Mango lateral
Límite de desgaste
No. de escobilla de carbón
Italiano
Gruppo del mandrino
Ganascia a slitta
Proteggipolvere
Leva di selezione
Mandrino
Adattatore per mandrino
Adattatore per gambo conico
Coppiglia
Appoggio
Foro di attacco
dell’impugnatura laterale
Bacchetta di arresto
Attaco dell’impugnatura
laterale
Impugnatura laterale
Limite di usura
N. della spazzola di carbone
Deutsch
Bohrfutterteil
Schiebe-Spannklaue
Staubfang
Wahlhebel
Bohrfutter
Bohrfutteradater
Kegelschaftadapter
Dorn
Auflage
Paßloch
Anschlag
Griffhalter
Handgriff
Verschleißgrenze
Nr. der Kohlebürste
English
Chuck section
Slide grip
Dust cup
Selector lever
Drill chuck
Chuck adapter
Taper shank adapter
Cotter
Rest
Fitting hole
Stopper
Handle holder
Side handle

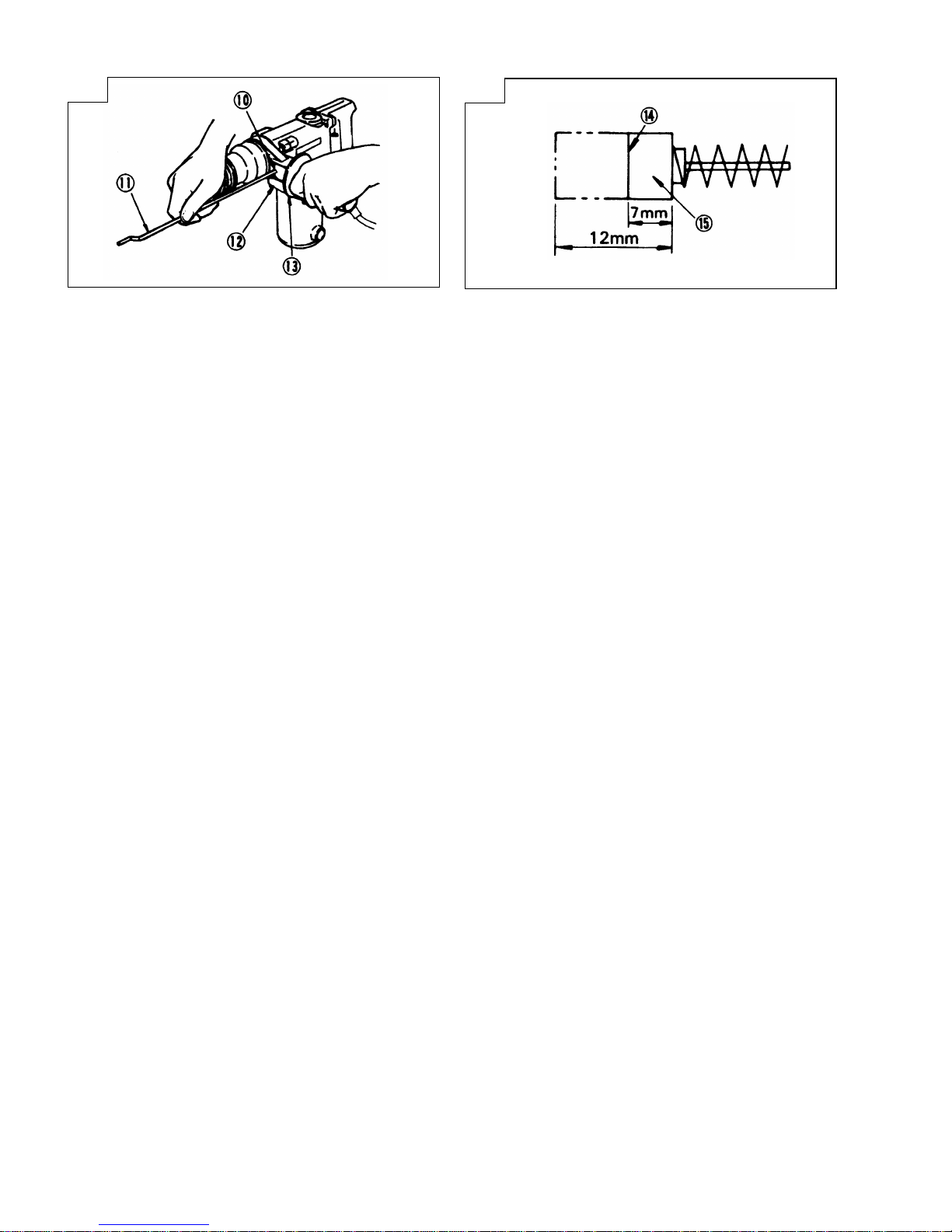

Wear limit
No. of carbon brush

English
4
GENERAL OPERATIONAL PRECAUTIONS
WARNING! When using electric tools, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury, including the
following.
Read all these instructions before operating this product
and save these instructions.
For safe operations:
1. Keep work area clean. Cluttered areas and benches
invite injuries.
2. Consider work area environment. Do not expose
power tools to rain. Do not use power tools in
damp or wet locations. Keep work area well lit.
Do not use power tools where there is risk to
cause fire or explosion.
3. Guard against electric shock. Avoid body contact
with earthed or grounded surfaces. (e.g. pipes,
radiators, ranges, refrigerators).
4. Keep children away. Do not let visitors touch the
tool or extension cord. All visitors should be kept
away from work area.
5. Store idle tools. When not in use, tools should
be stored in a dry, high or locked up place, out
of reach of children.
6. Do not force the tool. It will do the job better and
safer at the rate for which it was intended.
7. Use the right tool. Do not force small tools or
attachments to do the job of a heavy duty tool.
Do not use tools for purposes not intended; for
example, do not use circular saw to cut tree
limbs or logs.
8. Dress properly. Do not wear loose clothing or
jewellery, they can be caught in moving parts.
Rubber gloves and non-skid footwear are recom-
mended when working outdoors. Wear protecting
hair covering to contain long hair.
9. Use eye protection. Also use face or dust mask
if the cutting operation is dusty.
10. Connect dust extraction equipment.
If devices are provided for the connection of dust
extraction and collection facilities ensure these are
connected and properly used.
11. Do not abuse the cord. Never carry the tool by
the cord or yank it to disconnect it from the
receptacle. Keep the cord away from heat, oil and
sharp edges.
12. Secure work. Use clamps or a vise to hold the
work. It is safer than using your hand and it frees
both hands to operate tool.
13. Do not overreach. Keep proper footing and balance
at all times.
14. Maintain tools with care. Keep cutting tools sharp
and clean for better and safer performance. Follow
instructions for lubrication and changing accesso-
ries. Inspect tool cords periodically and if dam-
aged, have it repaired by authorized service center.
Inspect extension cords periodically and replace,
if damaged. Keep handles dry, clean, and free
from oil and grease.
15. Disconnect tools. When not in use, before serv-
icing, and when changing accessories such as
blades, bits and cutters.
16. Remove adjusting keys and wrenches. Form the
habit of checking to see that keys and adjusting
wrenches are removed from the tool before turning
it on.
17. Avoid unintentional starting. Do not carry a
plugged-in tool with a finger on the switch. Ensure
switch is off when plugging in.
18. Use outdoor extension leads. When tool is used
outdoors, use only extension cords intended for
outdoor use.
19. Stay alert. Watch what you are doing. Use com-
mon sense. Do not operate tool when you are tired.
20. Check damaged parts. Before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will
operate properly and perform its intended func-
tion. Check for alignment of moving parts, free
running of moving parts, breakage of parts,
mounting and any other conditions that may affect
its operation. A guard or other part that is damaged
should be properly repaired or replaced by an
authorized service center unless otherwise
indicated in this handling instructions. Have
defective switches replaced by an authorized
service center. Do not use the tool if the switch
does not turn it on and off.
21. Warning
The use of any accessory or attachment, other
than those recommended in this handling
instructions, may present a risk of personal injury.
22. Have your tool repaired by a qualified person.
This electric tool is in accordance with the relevant
safety requirements. Repairs should only be carried
out by qualified persons using original spare parts.
Otherwise this may result in considerable danger
to the user.
PRECAUTIONS ON USING HAMMER DRILL
1. Wear earplugs to protect your ears during operation.
2. Do not touch the bit during or immediately after
operation. The bit becomes very hot during opera-
tion and could cause serious burns.
3. Before starting to break, chip or drill into a wall,
floor or ceiling, thoroughly confirm that such items
as electric cables or conduits are not buried inside.

5
English

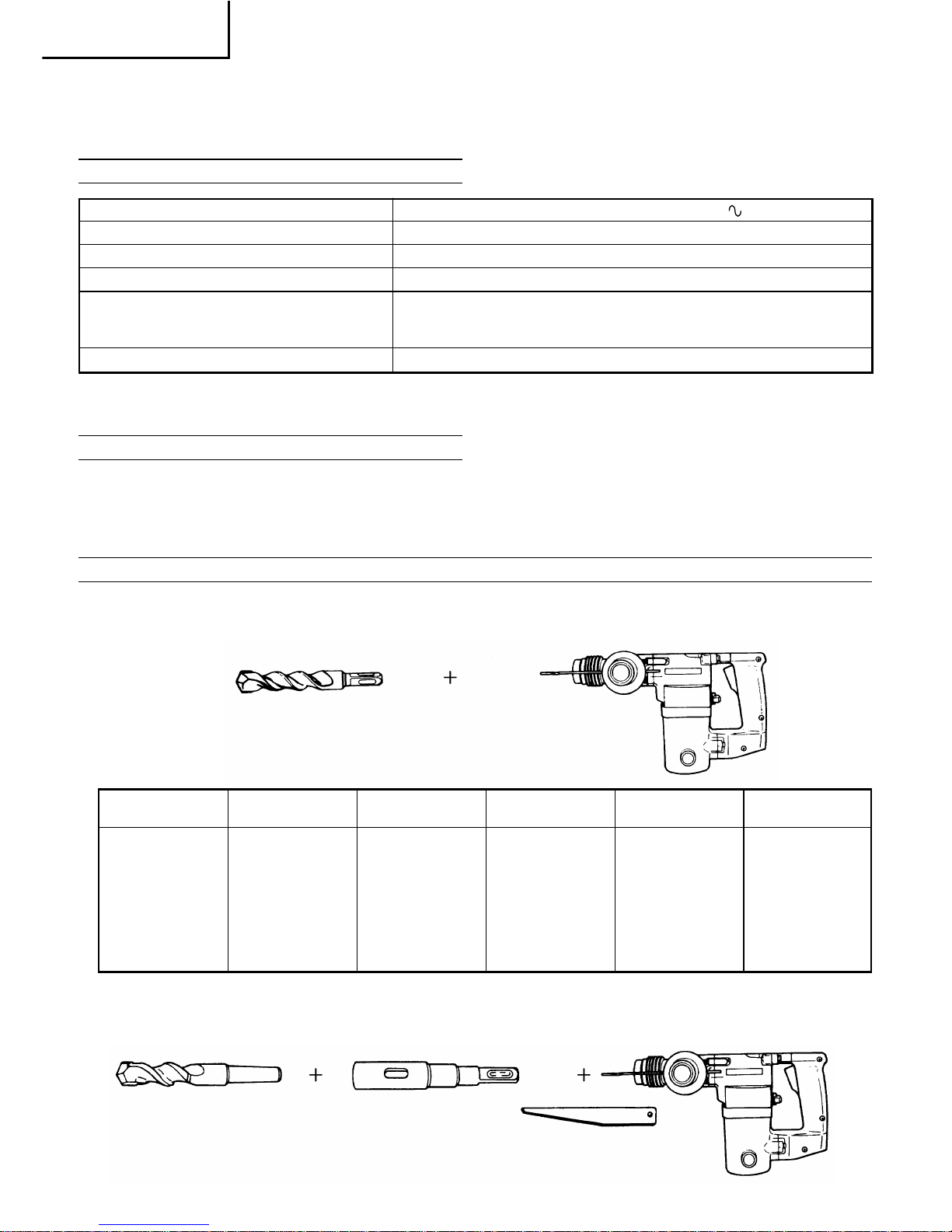

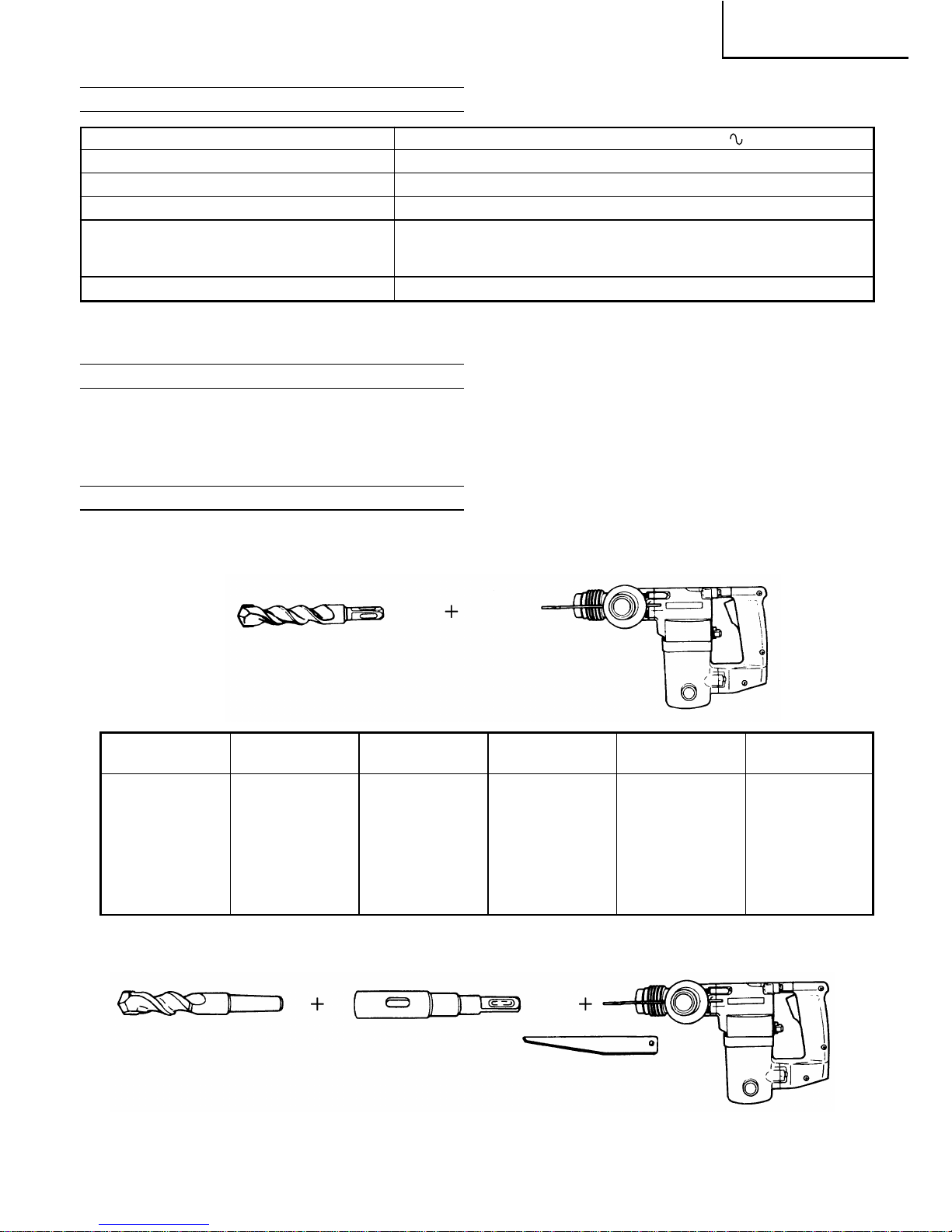

SPECIFICATIONS
Voltage (by areas)* (110V, 220V, 230V, 240V)
Input* 460W
No-load speed 0-900/min
Full-load impact rate 3500/min
Capacity: concrete 20 mm
steel 13 mm
wood 15 mm
Weight (without cord and side handle) 3.1 kg
* Be sure to check the nameplate on product as it is subject to change by areas.
STANDARD ACCESSORIES
(1) Case (Molded plastic) ................................................ 1
(2) Side handle ................................................................. 1
(3) Stopper........................................................................ 1
(4) Dust cup ...................................................................... 1
Standard accessories are subject to change without
notice.
Drill bit (square shank)

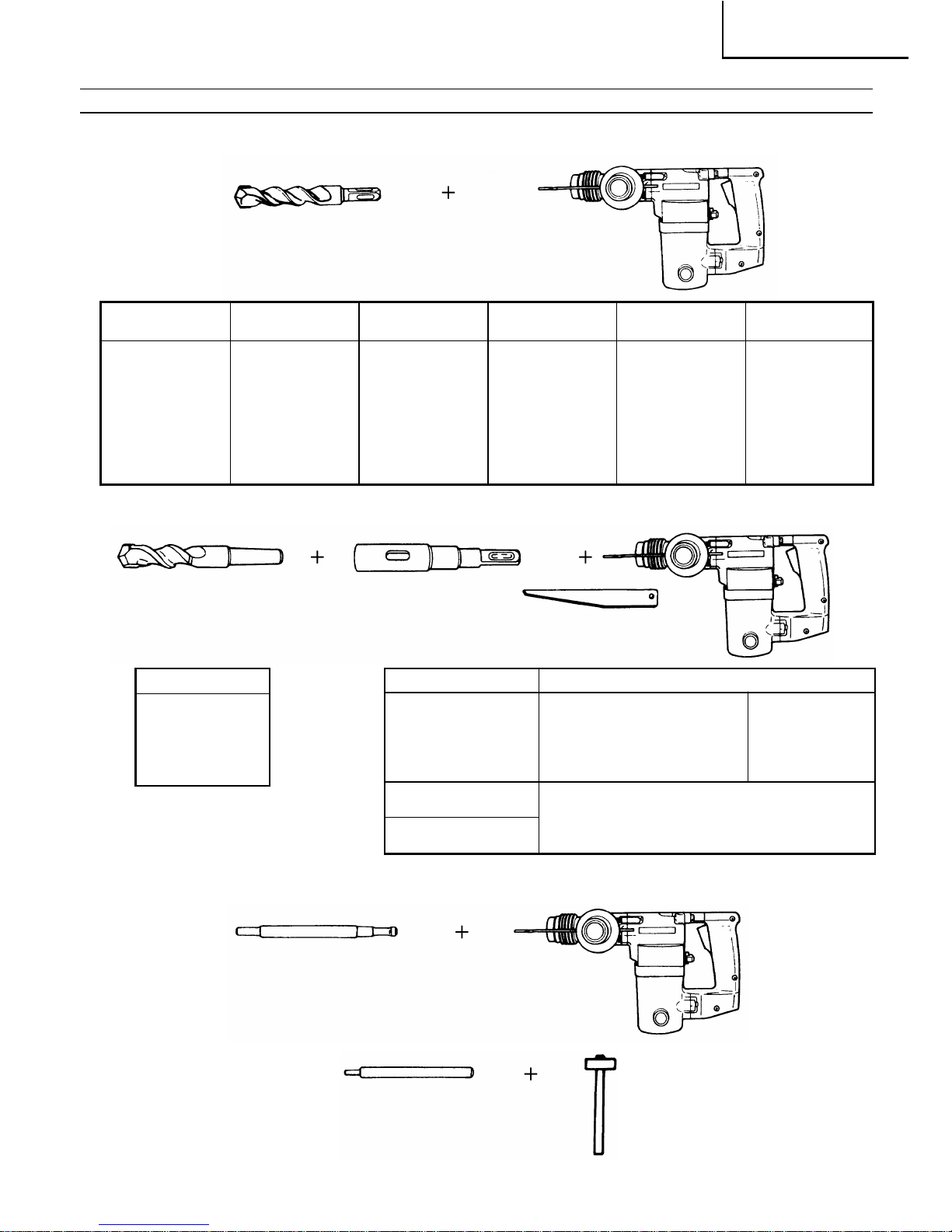

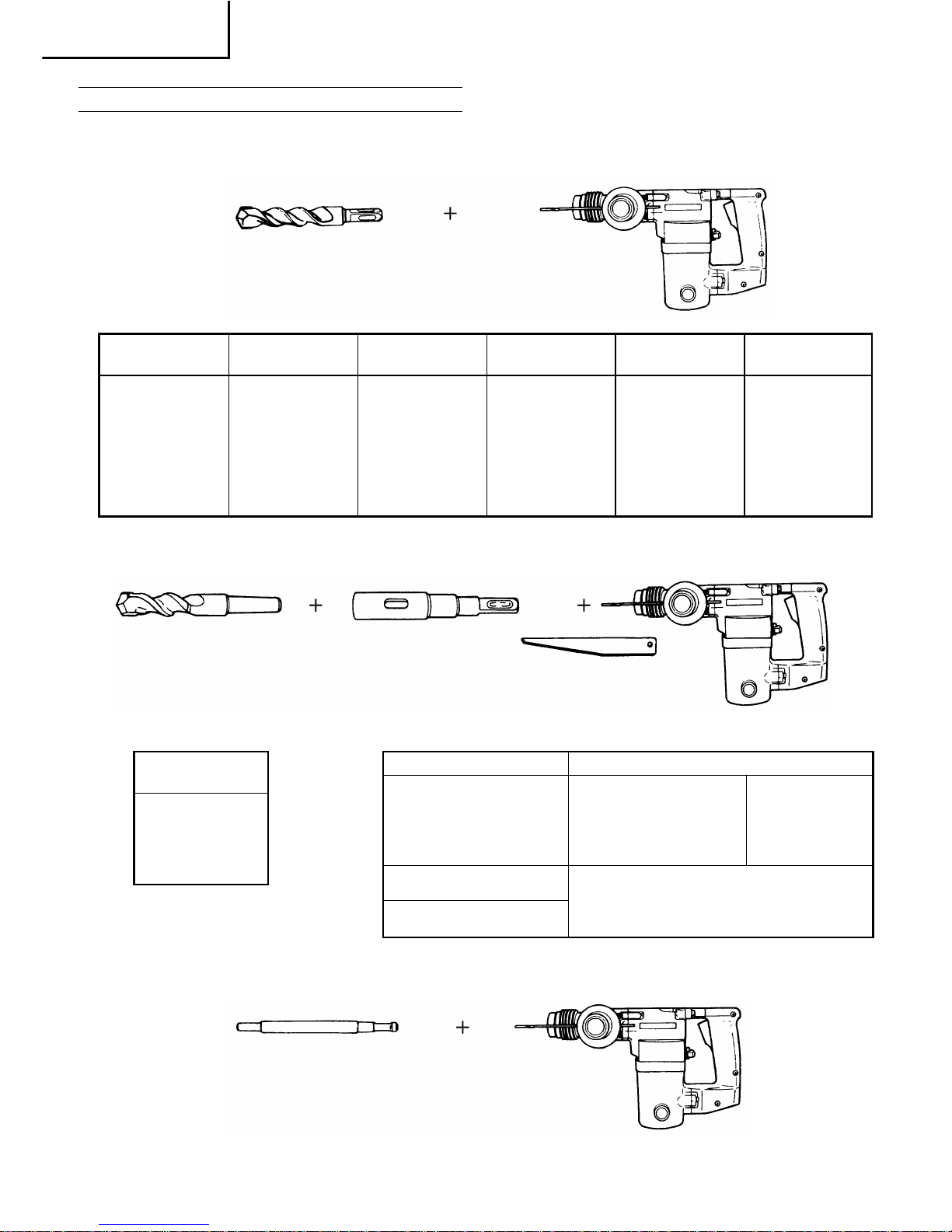

OPTIONAL ACCESSORIES (sold separately)
1. Drilling anchor holes (rotation + striking)
䡬Drill (square shank) (Cannot be attached to the model exclusively intended for the SDS bit.)
Outer Total Outer Total Outer Total
diameter length diameter length diameter length
5.0 mm 110 mm 8.5 mm 200 mm 16.0 mm 350 mm
5.0 mm 150 mm 9.0 mm 150 mm 17.0 mm 200 mm
5.5 mm 110 mm 12.0 mm 150 mm 19.0 mm 150 mm
6.5 mm 110 mm 12.0 mm 200 mm 19.0 mm 350 mm
6.5 mm 150 mm 12.7 mm 150 mm 20.0 mm 350 mm
7.0 mm 150 mm 14.0 mm 150 mm
8.0 mm 110 mm 15.0 mm 150 mm
8.0 mm 150 mm 16.0 mm 200 mm
䡬Drill bit (taper shank) and taper shank adapter (Cannot be attached to the model exclusively intended for
the SDS bit.)
Drill bit (taper shank) Taper shank adapter
Cotter

English
6
APPLICATIONS
Rotation and striking function:
䡬Drilling anchor holes
䡬Drilling holes in concrete
䡬Drilling holes in tile
Rotation only function:
䡬Drilling in steel or wood (with optional accessories)
PRIOR TO OPERATION
1. Power source
Ensure that the power source to be utilized conforms
to the power requirements specified on the product
nameplate.
2. Power switch
Ensure that the power switch is in the OFF position.
If the plug is connected to a receptacle while the
power switch is in the ON position, the power tool
will start operating immediately, which could cause
a serious accident.
Outer diameter
11.0 mm
12.3 mm
14.3 mm
14.5 mm
17.5 mm
Taper shank adapter formed A-taper or
B-taperisprovidedasanoptionalacces-
sory,butthedrillbitforitisnotprovided.
Taper mode Applicable drill bit
Morse taper
(No. 1)
A-taper
B-taper
11.0 mm
12.3 mm
14.3 mm
14.5 mm
17.5 mm
Drill bit
(taper shank)

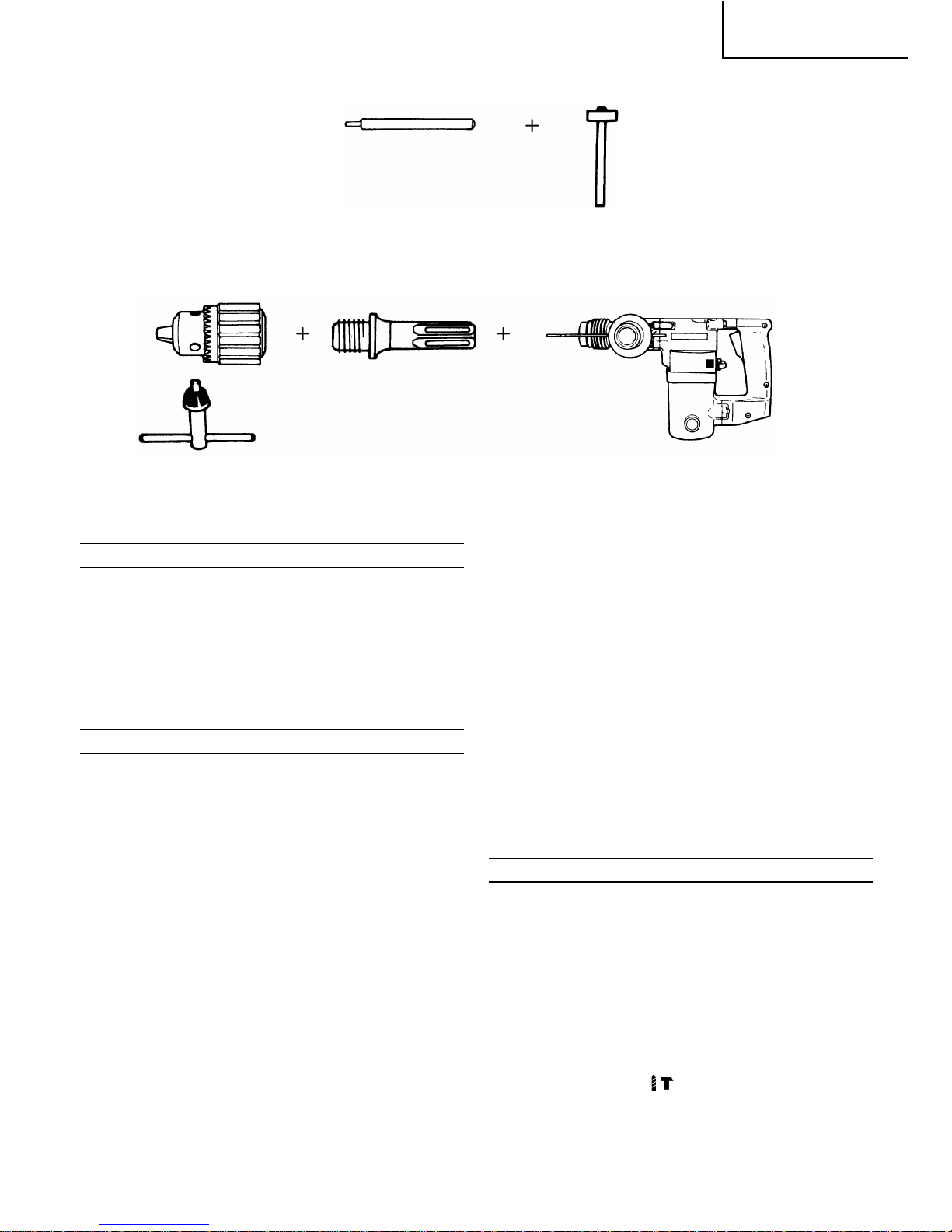

3. Drilling holes in steel or wood (rotation only)
䡬Drill chuck and chuck adapter (Also available for the model exclusively intended for the SDS bit.)
2. Anchor setting (rotation + striking)
䡬Anchor setting adapter (for electric hammer drill)
Anchor setting adapter
(for electric hammer drill)
Anchor size: W1/4”, W5/16”, W3/8”
䡬Anchor setting adapter (for manual hammer)
Anchor setting adapter
(for manual hammer)
Anchor size: W1/4”, W5/16”, W3/8”, W1/2”
Optional accessories are subject to change without notice.
13 mm drill chuck
(including chuck wrench)

7
English
3. Extension cord
When the work area is removed from the power
source, use an extension cord of sufficient thickness
and rated capacity. The extension cord should be
kept as short as practicable.

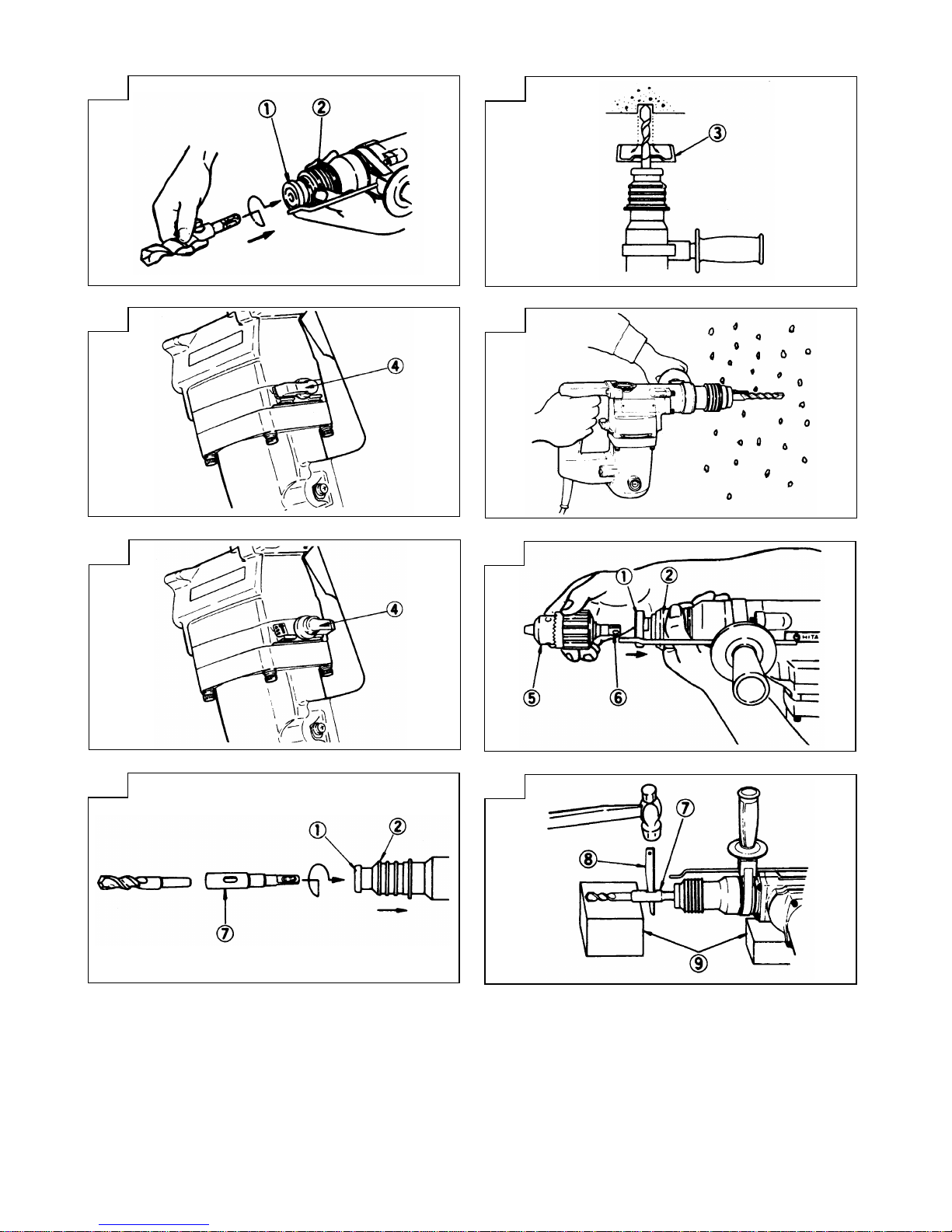

4. Mounting the drill bit (Fig.1)
Please operate the model exclusively intended for
the SDS bit as described below.
Fully shift the slide grip of the chuck section in the
direction of arrow and insert the drill bit while rotating
it slowly. Match the drill bit to the square hole in
the slide grip and firmly insert it. The drill bit is firmly
locked in place when the slide grip is returned to
its original position. Remove the drill bit in the reverse
order of installation. Do not fail to use HITACHI
GENUINE DRILL BIT. Although the chuck section is
of dust-proof construction, the movement of slide
grip may become dull due to concrete dust after the
machine has been used for long periods. Lubricate
the sliding part of the slide grip.
5. Mounting the dust cup (Fig.2)
When it is necessary to drill a hole with the drill
bit facing upward, such as drilling holes in a ceiling,
use of a dust cup will minimize falling particles to
attain easy drilling work. Mount the dust cup to the
drill bit as shown in Fig.2.
When using a large drill bit, enlarge the hole in the
center when mounting it on the drill bit.
HOW TO USE
Please operate the model exclusively intended for the
SDS bit as described below.
1. Switch operation
The rotational speed of the drill bit can be controlled
by varying the amount that the trigger switch is
pulled. Speed is low when the trigger switch is
pulled slightly and increaes when the switch is
pulled more.
2. Rotation + striking
This hammer drill can be set to rotation and striking
mode by rotating the selector lever fully counter-
clockwise to mark. (Fig.3)
(1) Mount the drill bit
(2) Pull the trigger switch after placing the drill bit tip
in the drilling position. (Fig.4)
(3) Pushing the hammer drill forcibly is not necessary.
It is sufficient to push slightly so that drill dust
comes out gradually.
CAUTION
When the drill bit touches construction iron bar, the
bit will stop immediately and the hammer drill react
to revolving. Therefore, grip the side handle and
handle tightly.
3. Rotation only
The hammer drill can be set to rotation only mode
by rotating the selector lever fully clockwise to
mark. (Fig.5)
(1) Attach the drill chuck and chuck adapter (optional
accessories). The hammer drill can be used for
drilling of steel and wood materials with these
accessories.
In order to attach the accessories, fully withdraw
the slide grip of chuck section in the direction of
the arrow in Fig.6.
Slightly insert the chuck adapter into the square
hole of the slide grip by rotating; fully insert the
chuck adapter after it is matched with the square
hole. Return the slide grip to its original position
so that the chuck adapter is locked tight.
For removal of the accessories, reverse the above
procedures.
(2) Application of excessive force will not expedite the
work, but will only deteriorate the tip edge of the
drill bit resulting in reduced service life of the
hammer drill.
(3) When the hole is nearly completed, the drill bit
sometimes breaks. When the hole is nearly
completed, release the pushing force.
CAUTION
After drilling is finished, always disconnect the plug
from the receptacle.
4. How to use the drill bit (taper shank) and the taper
shank adapter
(1) Mount the taper shank adapter to the hammer drill.
(Fig.7)
(2) Mount the dill bit (taper shank) to the taper shank
adapter. (Fig.7)
(3) Turn the switch ON, and drill a hole of prescribed
depth.
(4) To remove the drill bit (taper shank), insert the
cotter into the slot of the taper shank adapter that
is supported by the rest and strike the head of the
cotter with a hammer (Fig.8).
5. How to use the stopper
Fixing the stopper (Fig.9)
(1) Loosen the side handle and insert the linear part
of the stopper into the fitting hole of the handle
holder from the chuck section side.
(2) Move the stopper to its prescribed position while
the side handle is left loosened, then rotate the side
handle clockwise to fix the stopper.
LUBRICATION
Low viscosity grease should be applied to this hammer
drill so that it can be used for a long period without
replacing the grease. Please contact the nearst service
agent for grease replacement if grease leaks from
loosened screws.
Continued use of the hammer drill despite a grease
shortage will cause reduction of the service life.
CAUTION
The specified grease should be used in this machine.
Therefore, the normal performance of the machine may
be negatively affected by use of another grease. Please
be sure to ask our service agent for replacement of the
grease.
MAINTENANCE AND INSPECTION
CAUTION
Be sure to run power OFF and disconnect the plug
during maintenance and inspection.
1. Inspecting the drill bits
Since use of a dull drill bit will cause motor
malfunctioning and reduced efficiency, replace the
drill bit with a new one or resharpen without delay
when abrasion is noted.

English
8
ALLGEMEINE VORSICHTSMASSNAHMEN
WARNUNG!BeiderVerwendungvonElektrowerkzeugen
müssenimmerdiegrundlegendenVorsichtsmaßnahmen
befolgt werden, um das Risiko von Feuer, elektrischem
Schlag und persönlicher Verletzung und den
nachfolgenden Punkten zu vermeiden.
Lesen Sie diese Anweisungen völlig, bevor Sie dieses
Erzeugnis verwenden, und bewahren Sie diese
Anweisungen auf.
Für sicheren Betrieb:
1. Der Arbeitsplatz sollte sauber gehalten werden.
Unaufgeräumte Arbeitsplätze und Werkbänke
erhöhen die Unfallgefahr.
2. Die Betriebsbedingungen beachten.
Elektrowerkzeuge sollten nicht dem Regen
ausgesetzt werden.
Ebenfalls sollten Sie nicht an feuchten oder nassen
Plätzen gebraucht werden.
Der Arbeitsplatz sollte gut beleuchtet sein.
Verwenden Sie Elektrowerkzeuge nicht an Orten,
an denen die Gefahr von Feuer oder Explosion
besteht.
3. Schutzmaßnahmen gegen elektrische Schläge
treffen. Darauf achten, daßdas Gehäuse nicht in
Kontakt mit geerdeten Flachen kommt, z. (z.B.
Rohre, Radiatoren, Elektroherde, Kühlschränke).
4. Kinder sollten vom Gerät ferngehalten werden.
Vermeiden, daßandere Personen mit dem
Werkzeung oder Verlängerungskabel in Kontakt
kommen.
5. Nicht benutzte Werkzeuge sollten sicher aufbewahrt
werden. Sie sollten an einem trockenen und
verschließbaren Ort aufbewahrt werden, damit
Kinder sie nicht in die Hände bekommen.
6. Werkzeuge sollten nicht mit übermäßiger Gewalt
verwendet werden. Ihre Leistung ist besser und
sicherer, wenn sie mit der vorgeschriebenen
Geschwindigkeit verwendet werden.
7. Nur die korrekten Werkzeuge verwenden. Niemals
ein kleineres Werkzeug oder Zusatzgerat für
Arbeiten verwenden, die Hochleistungsgerate
erfordern. Nur Werkzeuge verwenden, die dem
Verwendungszweck entsprechen, d.h. niemals eine
Kreissäge zum Sägen von Ästen oder
Baumstämmen verwenden.
8. Die richtige Kleidung tragen. Keine lose Kleidung
oder Schmuck tragen, da sich lose Kleidungsstücke
in den bewegenden Teilen verfangen kònnen. Bei
Arbeiten im Freien sollten Gummihandschuhe und
rutschfeste Schuhe getragen werden.
9. Es sollte eine Sicherheitsbrille getragen werden.
Bei Arbeiten mit Staubentwicklung sollte eine
Gesichtsoder Staubmaske getragen werden.
10. Schließen Sie eine Staubabsaugvorrichtung an.
Wenn Vorrichtungen für den Anschlußvon
Staubabsaug- und -sammelvorrichtungen
vorhanden sind, so stellen Sie sicher, daßdiese
angeschlossen sind und richtig verwendet werden.
11. Niemals das Kabel mißbrauchen. Ein Werkzeug
niemals am Kabel tragen oder bei Abtrennung von
der Steckdose das Kabel harausreißen. Das Kabel
sollte gegen Hitze, Öl und scharfe Kanten geschützt
werden.
12. Den Arbeitsplatz gut absichern. Zwingen oder einen
Schraubstock zur Befestigung des Werkstücks
verwenden. Das ist sicherer als die Benutzung der
Hände und macht beide Hände zur Bedienung des
Werkzeugs frei.
13. Sich niemals weit überbeugen. Immer einen festen
Stand und ein sicheres Gleichgewicht bewahren.
Deutsch
2. Inspecting the mounting screws:
Regularly inspect all mounting screws and ensure
that they are properly tightened. Should any of the
screws be loose, retighten them immediately. Failure
to do so could result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very ”heart”of the
power tool. Exercise due care to ensure the winding
does not become damaged and/or wet with oil or
water.
4. Inspecting the carbon brushes (Fig.10)
The motor employs carbon brushes which are
consumable parts. When they become worn to or
near the ”wear limit”, it could result in motor trouble.
When an auto-stop carbon brush is equipped, the
motor will stop automatically.
At that time, replace both carbon brushes with new
ones which have the same carbon brush numbers
shown in the figure. In addition, always keep carbon
brushes clean and ensure that they slide freely
within the brush holders.
䡬Replacing a carbon brush:
Disassemble the brush cap with a minus-head screw-
driver. The carbon brush can then be easily removed.
NOTE
Due to HITACHI’s continuing program of research and
development, the specigications herein are subject to
change without prior notice.
IMPORTANT
Correct connection of the plug
The wires of the main lead are coloured in accordance
with the following code:
Blue: -Neutral
Brown: -Live
As the colours of the wires in the main lead of this
tool may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows:
The wire coloured blue must be connected to the
terminal marked with the letter N or coloured black.
The wire coloured brown must be connected to the
terminal marked with the letter L or coloured red.
Neither core must be connected to the earth terminal.
NOTE
This requirement is provided according to BRITISH
STANDARD 2769: 1984.
Therefore, the letter code and colour code may not be
applicable to other markets except The United Kingdom.
Information concerning airborne noise and vibration
The measured values were determined according to
EN50144.
The typical A-weighted sound pressure level: 92 dB (A)
The typical A-weighted sound power level: 105 dB (A)
Wear ear protection.
The typical weighted root mean square acceleration
value: 7.5 m/s2

9
Deutsch
14. Die Werkzeuge sollten sorgfältig behandelt werden.
Für einen einwandfreien und sicheren Betrieb
sollten sie stets scharf sein und saubergehalten
werden. Die Anleitungen für schmierung und
Austausch des Zuehörs unbedingt einhalten. Die
Kabel der Geräte regelmäßig überprüfen und bei
Beschädigung durch eine autorisierte
Kundendienststelle reparieren lassen.
Ebenfalls die Verlägerungskabel regelmäßig
überprüfen und bei Beschadigung auswechseln.
Die Handgriffe sollten stets trocken und sauber
sein, sowie keine Ol- oder Schmierfett stellen
aufweisen.
15. Werkzeuge vom Netz trennen, wenn sie nicht
benutzt werden, vor Wartungsarbeiten und beim
Austausch von Zubehörteilen wie z.B. Blätter,
Bohrer und Messer.
16. Alle Stellkeile und Schraubenschlüssel entfernen.
Vor Einschaltung des Gerätes darauf achten, daß
alle Stellkeile und Schraubenschlüssel entfernt
worden sind.
17. Ein unbeabsichtigtes Einschalten sollte vermieden
werden. Niemals ein angeschlossenes Werkzeug
mit dem Finger am Schalter tragen. Vor Anschluß
überprüfen, ob das Gerät ausgeschaltet ist.
18. Im Freien ein Verlängerungskabel verwenden. Nur
ein Verlängerungskabel verwenden, das für die
Verwendung im Freien markiert ist.
19. Den Arbeitsvorgang immer unter Kontrolle haben.
Das Gerät niemals in einem abgespannten Zustand
verwenden.
20. Beschädigte Teile überprüfen. Vor Benutzung des
Werkzeugs sollten beschädigte Teile oder
Schutzvorrichtungen sorgfältig überprüft werden,
um festzustellen, ob sie einwandfrei funktionieren
und die vorgesehene Funktion erfüllen,
Ausrichtung, Verbindungen sowie Anbringung sich
bewegender Teile überprüfen. Ebenfalls
STANDARDZUBEHÖRE
(1) Gehäuse (Plastik) ......................................................1
(2) Handgriff ..................................................................1
(3) Anschlag ..................................................................1
(4) Staubfänger................................................................1
Das Standardzubehör kann ohne vorherige Bekanntma-
chung jederzeit geändert werden.
TECHNISCHE DATEN
Spannung (je nach Gebiet)* (110V, 220V, 230V, 240V)
Leistungsaufnahme* 460W
Leerlaufdrehzahl 0-900/min
Vollastschlagzahl 3500/min
Kapazität: Beton 20 mm
Stahl 13 mm
Holz 15 mm
Gewicht (ohne Kabel und Handgriff) 3,1 kg
* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet
ändern.
uberprufen, ob Teile gebrochen sind. Teile oder
Schutzvorrichtungen, die beschädigt sind, sollten,
wenn in dieser Bedienungsanleitung nichts anderes
erwähnt ist, durch eine autorisierte
Kundendienststelle ausge wechselt oder repariert
werden. Dasselbe gilt für defekte Schalter.
Wenn sich das Werkzeug nicht mit dem Schalter
einoder ausschalten läßt, sollte das Werkzeug nicht
verwendet werden.
21. Warnung
Die Verwendung von anderem Zubehör oder
anderen Zusätzen als in dieser Bedienungsanleitung
empfohlen kann das Risiko einer Körperverletzung
einschließen.
22. Lassen Sie Ihr Werkzeug durch qualifiziertes
Personal reparieren. Dieses Elektrowerkzeug
entspricht den zutreffenden Sicherheitsan-
forderungen. Reparaturen sollten nur von
qualifiziertem Personal unter Verwendung von
Originalersatzteilen durchgeführt werden, da sonst
beträchtliche Gefahr für den Benutzer auftreten
kann.
VORSICHTSMASSNAHMEN BEI DER
BENUTZUNG DES BOHRHAMMERS
1. Ohrenstöpsel zum Schutz der Ohren während des
Betriebs tragen.
2. Die Bohrerspitze nicht während oder unmittelbar
nach dem Betrieb berühren. Die Bohrerspitze wird
während des Betriebs sehr heiß, und es könnte zu
ernsthaften Verbrennungen kommen.
3. Bevor man in einer Wand, dem Boden oder der
Decke etwas ausbricht, meißelt oder bohrt, muß
man sich sorgfältig davon überzeugen, daßkeine
elektrischen Kabel oder Kabelrohre darunter liegen.

10
Deutsch
SONDERZUBEHÖRE (separat zu beziehen)
1. Bohren von Ankelöchern (Schlag-und Drehbohrer)
䡬Bohrer (Vierkantschaft) (Kann nicht an dem Modell angebracht werden, das nur für SDS-Futter ausgelegt ist.)
Außendurch- Außendurch- Außendurch-
messer messer messer
5,0 mm 110 mm 8,5 mm 200 mm 16,0 mm 350 mm
5,0 mm 150 mm 9,0 mm 150 mm 17,0 mm 200 mm
5,5 mm 110 mm 12,0 mm 150 mm 19,0 mm 150 mm
6,5 mm 110 mm 12,0 mm 200 mm 19,0 mm 350 mm
6,5 mm 150 mm 12,7 mm 150 mm 20,0 mm 350 mm
7,0 mm 150 mm 14,0 mm 150 mm
8,0 mm 110 mm 15,0 mm 150 mm
8,0 mm 150 mm 16,0 mm 200 mm
䡬Bohrer (Kegeschaft) und Konusschaftadapter (Kan nicht an dem Modell angebracht werden, das nur für SDS-
Futter ausgelegt ist.)
Bohrer (Kegelschaft) Konusschaftadapter
Keil
Außendurch-
messer
11,0 mm
12,3 mm
14,3 mm
14,5 mm
17,5 mm
Konusschaftadapter Anwendbare Bohrer
Morsekonus
(Nr. 1)
A-Konus
B-Konus
Bohrer
(Konusschaft)
2. Ankerbefestigung (Schlag- und Drehbohrer)
䡬Adapter für Ankerbefestigung (für Bohrhammer)
Adapter für Ankerbefestigung
(für Bohrhammer)
Ankergröße: W1/4", W5/16", W3/8"
Der Konusschaftadapter in From von
A-Konus oder B-Konus wird wahlseise
geliefert, aber die passenden Bohrer
werden nicht mitgeliefert.
11,0 mm
12,3 mm
14,3 mm
14,5 mm
17,5 mm
Bohrer (Vierkantschaft)
Gesamtlänge Gesamtlänge Gesamtlänge

11
Deutsch
Adapter für Ankerbefestigung
(mit dem Handhammer)
Ankergröße: W1/4", W5/16", W3/8", W1/2"
䡬Adapter für Ankerbefestigung (mit dem Handhammer)
ANWENDUNG
Schlag- und Drehbohrefunktion:
䡬Bohren von Ankerlöchern
䡬Bohren von Löchern in Beton
䡬Bohren von Löchern in Kachel
Nur Drehbohrerfunktion:
䡬Bohren von Löchern in Stahl oder Holz (mit
Sonderzubehör)
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daßdie zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daßder Netzschalter auf „AUS“steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf „EIN“steht, beginnt das Werkzeug
sofort zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Anbringung des Bohrers (Abb.1)
Das Modell, das für SDS-Futter ausgelegt ist, wird
wie unten beschrieben gehandhabt.
Die Schiebe-Spannklaue des Bohrfutterteils
vollständig in die Pfeilrichtung schieben und den
Bohrer einsetzen, während sie rotiert wird. Den
Bohrer auf die quadratische Öffnung der Schiebe-
Spannklaue ausrichten und den Bohrer einschieben.
Wenn die Schiebe-Spannklaue zu ihrer
Ausgangsstellung zurückgebracht wird, ist der Bohrer
fest eingespannt.
Für die Entfernung des Bohrers das Einspannver-
fahren in umgekehrter Reihenfolge ausführen. Nur
ORIGINAL-HITACHI-BOHRER verwenden.
Obwohl der Bohrfutterteil gegen Staub geschützt
ist, könnte sich die Schiebe-Spannklaue nach längerer
Benutzung des Gerätes aufgrund von Betonstaub
nur schwer bewegen lassen. Deshalb den Gleitteil
der Schiebe-Spannklaue schmieren.
5. Anbringung des Staubfängers (Abb.2)
Wenn Bohrarbeiten ausgeführt werden müssen, bei
denen der Bohrer nach oben zeigt, z.B. beim Bohren
von Decken, sollte für ein leichteres Bohren und
zum Auffangen der Staubpartikel ein Staubfänger
angebracht werden. Den Staubfänger wie in Abb.2
gezeigt am Bohrer anbringen. Wenn ein größerer
Bohrer verwendet wird, die Öffnung in der Mitte bei
Anbringung am Bohrer vergrößern.
BENUTZUNG
Das Modell, das für SDS-Futter ausgelegt ist, wird wie
unten beschrieben gehadhabt.
1. Betätigung des Schalters
Die Drehzahl des Bohrers kann durch Veränderung
des Druckes auf den Drückerschalter gesteuert
werden. Die Geschwindigkeit ist gering, wenn der
Drückerschalter nur leicht gezogen ist, und erhöht
sich, wenn der Schalter weiter durchgezogen wird.
2. Schlag-und Drehbohrer
Dieser Bohrhammer kann durch vollsäandiges
Drehen des Wahlhebels im Gegenuhrzeigersinn, d.h.
Einstellung auf die Markierung, als Schlag-und
Drehbohrer verwendet werden (Abb.3)
(1) Die Bohrerspitze anbringen
(2) Nach Aufsetzen der Bohrkronenspitze auf die
Bohrstelle den Auslöse-Schalter drücken. (Abb.4)
(3) Der Bohrhammer braucht nicht mit Gewalt gegen
3. Löcherbohren in Stahl oder Holz (Drehbohrer)
䡬Bohrfutter und Bohrfutteradapter (Auch für das Modell, das nur für SDS-Futter ausgelegt ist, erhältlich.)
Das Sonderzubehör Kann ohne vorherige Bekanntmachung jederzeit geändert werden.
Bohrfutter 13 mm
(mit Bohrfutterschlüssel)

12
Deutsch
die Bohrstelle gedrückt zu werden. Nur geringfügig
andrücken, so daßder Borhrstaub gleichmäßig aus
dem Bohrloch kommt.
ACHTUNG
Wenn der Bohrer auf Eisendraht stößt, stoppt der
Bohrer augenblicklich, wodurch das Gerät sich zu
drehen beginnt. Deshalb Handgriff sowie Seitengriff
gut umfassen.
3. Nur Drehbohrer
Durch vollständiges Drehen des Wahlhebels im
Uhrzeigerssin, d.h. Einstellung auf die Markierung,
kann der Bohrhammer als Drehbohrer verwendet
werden (Abb.5).
(1) Das Bohrfutter und den Futteradapter
(Sonderzubehör) anbringen. Dann kann Bohrhammer
zum Bohren von Stahl-und Holzmaterialien
verwendet werden.
Zur Anbringun der Zusatzgeräte die Schiebe-
Spannklaue des Bohrfetterteils vollständig in
Pfeilrichtung zurückschieben. (Abb.6)
Den Futteradapter zuerst kurz durch Drehen der
Schiebe-Spannklaue in dessen quadratische Öffnung
einsetzen. Wenn der Futteradapter mit der
quadratische Öffnung ausgerichtet worden ist, den
Adapter vollständig einschieben. Die Schiebe-
Spannklaue zur Zusgangsposition zurückschieben,
um den Futteradapter einzuspannen.
Für Entfernung der Zusatzgeräte das oben genannte
Verfahren in umgekehrter Reihenfolge ausführen.
(2) Wenn beim Bohren übermäßige Gewalt angewandt
wird, wird der Bohrzapfenrand der Bohrkrone
beschädigt, wodurch die Lebensdauer der
Bohrhammers verkürzt wird.
(3) Es kann vorkommen, daßder Bohrer kurz vor dem
Durchstoßen des Bohrlochs abbricht. Deshalb kurz
vorher die Schlagkraft verringern.
ACHTUNG
Nach Beendigung der Bohrung stets den Stecker
aus der Steckdose ziehen.
4. Benutzung des Bohrers (Kegelschafts) und des
Kegelschaftadapters
(1) Den Kegelschaftadapter am bohrhammer anbringen.
(Abb.7)
(2) Den Bohrer (Kegelschaft) am Kegelschafadapter
anbringen. (Abb.7)
(3) Den Schalten und ein Loch mit der vorgegebenen
Tiefe bohren.
(4) Zur Entfernung des Bohrers (kegelschafts) einen Dorn
in den Schlitz des Kagelschaftadapters einführen und
mit einem Hammer gestützt durch eine Auflage auf
den Kopf des Dorns schlagen. (Abb.8)
5. Benutzung des Anschalgs
Anbringung des Anschalgs (Abb.9):
(1) Den Seitengriff lösen und den geraden Teil des
Anschlags in das Paßloch des Griffhalters von der
Bohrfutterseite her einführen.
(2) Den Anschlag in die vorgeschriebene Position
bringen, während der Seitengriff gelöst ist, und
dann den Seitengriff zur Anbringung des Anschlags
im Uhrzeigersinn drehen.
SCHMIERUNG
Für diesen Bohrhammer sollte ein Schmiermittel mit
niedriger Viskosität verwendet werden, damit er über
einen längeren Zeitraum ohne Schmierfettwechsel
verwendet werden kann. Sollte Schmierfett aufgrund
gelöster Schrauben austreten, bitte für die Auswechslung
des Schmierfetts die nächstgelegene Kundendienststelle
aufsuchen.
Wird der Bohrhammer in solch einem Fall
weiterverwendent, könnte sich das Gerät festfressen,
wodurch die Lebensdauer verkürzt wird.
ACHTUNG
Es sollten nur die vorgeschriebenen Schmiermittel
verwendet werden. Wenn andere Schmiermittel
verwendet werden, könnte die Leistung des Gerätes
beeinträchtigt werden. Wenden Sie sich bitte für die
Answechslung der Schmiermittel an unsere
Kundendienstselle.
WARTUNG UND INSPEKTION
ACHTUNG
Vor Wartung und Inspektionn das Gerät ausschalten
und aus der Stekdose ziehen.
1. Inspektion des Bohrers
Fortgesetzte Verwendung eines stumpfen oder
beschädigten Bohrers führt zu verminderter
Bohrleistung und kann den Motor der Bohrmaschine
erheblich überlasten. Den Bohrer regelmäßig
überprüfen und erforderlichenfalls durch einen neuen
Bohrer erstzen.
2. Inspektion der Befestigungsschrauben:
Alle Befestigungsschrauben werden regelmäßig
inspiziert und geprüft, ob sie gut angezogen sind.
Wenn sich eine der Schrauben lockert, mußsie
sofort wieder angezogen werden. Geschieht das
nicht, kann das zu erheblichen Gefahren führen.
3. Wartung des Motors:
Die Motorwicklung ist das „HERZ“des
Elektrowerkzeugs. Daher ist besonders sorgfältig
darauf zu achten, daßdie Wicklung nicht beschädigt
wird und/oder mit Öl oder Wasser in Berührung
kommt.
4. Inspektion der Kohlebürsten (Abb.10)
Im Motor sind Kohlebürsten verwendet, die
Verbrauchsteile sind. Wenn sie abgenützt sind, kann
es zu Motorschäden führen. Wenn der Motor mit
einer Auto-Stop Kohlebürste ausgestattet ist, wird
er automatisch anhalten. Beide Kohlebürsten sollen
dann durch neue ersetzt werden, die dieselbe
Bürstennummer tragen, wie auf der Abbildung.
Darüber hinaus müssen die Kohlebürsten immer
sauber gehalten werden und müssen sich in der
Bürstenhalterung frei bewegen können.
䡬Austausch einer Kohlebürste:
Der Bürstendeckel wird mit einem Steckschlüssel
abmontiert. Dann kann die Kohlebürste leicht entfernt
werden.
ANMERKUNG
Aufgrund des ständigen Forschungs-und Entwicklung-
sprogramms von HITACHI sind Änderungen den hierin
gemachten technischen Angaben nicht ausgeschlossen.
Information über Betriebslärm und Vibration
Die Meßwerte wurden entsprechend EN50144 bestimmt.
Der typische A-gewichtete Schalldruckt ist 92 dB (A).
Der typische A-gewichtete Schalleistungspegel ist
105 dB (A).
Bei der Arbeit immer einen Ohrenschutz tragen.
Der typische gewogene quadratische Mittelwert für die
Beschleunigung ist 7,5 m/s2.

13
Français
PRECAUTIONS GENERALES DE TRAVAIL
ATTENTION! Lors de l’utilisation d’un outillage
électrique, les précautions de base doivent être
respectées de manière àréduire les risques d’incendie,
de secousse électrique et de blessure corporelle, y
compris les précautions suivantes.
Lire ces instructions avant d’utiliser le produit et
conserver ces instructions pour référence.
Pour assurer un fonctionnement sûr:
1. Maintenir l’aire de travail propre. Des ateliers ou
des établis en désordre risquent de provoquer des
accidents.
2. Tenir compte de l’environnement de l’aire de tra
vail. Ne pas exposer les outils électriques àla
pluie.
Ne pas les utiliser dans des endroits humides.
Travailler dans un endroit bien éclairé.
Ne pas utiliser d’outillage électrique s’il existe un
risque d’incendie ou d’explosion.
3. Protection contre une décharge électrique. Eviter
tout contact corporel avec des surfaces de mise
àla terre telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs.
4. Tenir les enfants éloignés. Ne pas laisser les
visiteurs toucher l’outil ou son cordon
d’alimentation. Il est préférable de tenir les visiteurs
àl’écart de l’aire de travail.
5. Ranger les outils non utilisés. Quand on ne les
utilise pas, il est recommandéde ranger les outils
dans un endroit sec, verrouilléou hors de portée
des enfants.
6. Ne pas forcer l’outil. Il fonctionnera mieux et plus
sûrement àla vitesse pour laquelle il a étécon
cu.
7. Utiliser l’outil approprié. Ne pas essayer de faire
avec un petit outil le travail prevu pour un outil
plus important. Toujours utiliser l’outil adéquat;
par exemple, ne pas se servir d’une scie circulaire
pour couper des branches d’arbres ou des billots
de bois.
8. Porter des vêtements appropriés. Ne pas mettre
de vêtements flottants ou de bijoux qui risquent
d’être pris dans les pièces mobiles. Si l’on travaille
àl’extérieur, il est recommandéde porter des
gants de caoutchouc et des chaussures àsemelles
antidérapantes. Veiller às’attacher les cheveux ou
àmettre un bonnet si on a les cheveux longs.
9. Porter des lunettes protectrices. Mettre un masque
si l’opération de coupe crée de la poussière.
10. Relier l’équipement d’extraction de poussière.
Si des dispositifs sont prévus pour le raccordement
d’installations d’extraction et de collection de
poussière, s’assurer qu’ils sont correctement
raccordés et utilisés.
11. Prendre soin du fil. Ne jamais transporter l’outil
en le tenant par le fil et ne pas le débrancher en
tirant sur le fil d’un coup sec. Tenir le fil àl’abri
de la chaleur, l’éloigner de l’huile ou de bords
tranchants.
12. Fixer fermement la piêce àtravailler. Utiliser des
agrafes ou un étau pour la maintenir, C’est plus
sûr que d’utiliser ses mains et cela les libêre pour
faire fonctionner l’outil.
13. Ne pas présumer de ses forces. Essayer de garder
son équilibre en toute circonstance.
14. Entretenir les outils avec soin. Les conserver bien
aiguisés et les nettoyer afin d’en obtenir les
meilleures performances et de pouvoir les utiliser
sans danger. Suivre les instructions pour le
graissage et le changement des accessoires. Vérifier
régulièrement les fils et cordons et s’ils sont
endommagés, les faire réparer par une personne
compétente. Vérifier régulièrement les rallonges et
les remplacer si elles sont endommagées. Veiller
àce que les poignées soient toujours sèches et
propres, sans huile ni graisse.
15. Debrancher les outils lorsqu’on ne les utilise pas,
avant toute opération d’entretien et lors du
changement d’accessoire; comme par exemple
quand on change les lames, les forets, le fraises,
etc.
16. Retirer les clés de réglage. Prendre l’habitude de
toujours vérifier que les clés de réglage sont bien
retirées de l’appareil avant de le mettre en marche.
17. Eviter toute mise en marche accidentelle. Ne pas
transporter l’outil branchéavec un doigt sur
l’interrupteur. S’assurer que l’interrupteur est sur
la position d’arrêt quand on branche l’outil.
18. Utilisation de rallonges àl’extérieur. Quand on
utilise l’outil àl’extérieur, ne se servir que des
rallonges prévues pour l’extérieur et portant une
marque distinctive.
19. Soyez vigilant. Regardez bien ce que vous faites.
Faites appel àvotre bon sens. N’utilisez pas l’outil
quand vous êtes fatigué.
20. Vérifier les pièces endommagées. Avant d’utiliser
davantage l’outil, vérifier attentivement toute pièce
endommagée afin de déterminer si l’outil peut
fonctionner correctement et effectuer le travail
pour lequel il est prévu. Vérifier l’alignement et
la flexion des piêces mobiles, la cassure des pièces,
le montage et toute autre condition risquant
d’affecter le bon fonctionnement de l’outil. Un
protecteur ou toute autre pièce endommagée devra
être correctement réparéou remplacépar un
service d’entretien autorisé, sauf autre indication
dans ce mode d’emploi. Faire remplacer les
interrupteurs défectueux par un service d’entretien
autorisé. Ne pas utiliser l’outil si l’interrupteur ne
permet pas de le mettre en marche ou de l’arrêter.
21. Précaution
L’utilisation d’un accessoire ou dispositif annexe
autre que ceux conseillés dans ce mode d’emploi
peut entraîner un risque de blessure corporelle.
22. Confier la réparation d’un outil àun technicien
qualifié. Cet outil électrique a étéconçu
conformément aux règles de sécuritéen usage.
Les réparations doivent être effectuées par du
personnel qualifiéutilisant des pièces d’origine.
Dans le cas contraire, l’utilisateur s’expose àdes
risques graves.
PRECAUTIONS POUR L’UTILISATION DU
MARTEAU PERFORATEUR
1. Utiliser des bouchons d’oreilles pour protéger vos
oreilles pendant le fonctionnement.

14
Français
2. Ne pas toucher le foret pendant ou immédiatement
après le fonctionnement. Il devient trés chaud et
peut causer brûlures.
3. Avant de briser, découper ou percer un mur, le
plancher ou le plafond, s’assurer qu’aucun câble
électrique ou conduit n’y soit noyé.
SPECIFICATIONS
Tension (par zone)* (110V, 220V, 230V, 240V)
Puissance* 460W
Vitesse sans charge 0-900/min
Vitesse de percussion àpleine charge 3500/min
Capacité:béton 20 mm
acier 13 mm
bois 15 mm
Poids (sans fil et poignée latérale) 3,1 kg
*Assurez-vous devérifier laplaquesignalétiquesetrouvant surle produit,car ellepeut changersuivant lesrégions.
ACCESSOIRES STANDARD
(1) Boîtier (Plastique) ...................................................... 1
(2) Poignée latérale ......................................................... 1
(3) Quenouille .................................................................. 1
(4) Godet àpoussière ...................................................... 1
Les accessoires standard son sujets àchangement sans
préavis.
Froet de perçage (queue carrée)
ACCESSOIRES EN OPTION (vendus séparément)
1. Perçage de trous d’ancrage (rotation + frappe)
䡬Foret de perçage (queue carrée) (Ne peut être fixéau modèle exclusivement conçu pour la mèche SDS.)
Diamètre Longueur Diamètre Longueur Diamètre Longueur
externe totale externe totale externe totale
5,0 mm 110mm 8,5 mm 200 mm 16,0 mm 350 mm
5,0 mm 150mm 9,0 mm 150 mm 17,0 mm 200 mm
5,5 mm 110mm 12,0 mm 150 mm 19,0 mm 150 mm
6,5 mm 110mm 12,0 mm 200 mm 19,0 mm 350 mm
6,5 mm 150mm 12,7 mm 150 mm 20,0 mm 350 mm
7,0 mm 150mm 14,0 mm 150 mm
8,0 mm 110mm 15,0 mm 150 mm
8,0 mm 150mm 16,0 mm 200 mm
䡬Foret de perçage (queue conique) et raccord de queue conique (Ne peut être fixéau modèle exclusivement
conçu pour la mèche SDS.)
Foret de perçage Raccord de queue conique Clavette

15
Français
Diamètre externe
11,0 mm
12,3 mm
14,3 mm
14,5 mm
17,5 mm
Type de cône Foret de perçage utilisé
Cône Morse
(Nr. 1)
Cône en A
Cône en B
11,0 mm
12,3 mm
14,3 mm
14,5 mm
17,5 mm
Le raccord de queue conique en forme
cône-A ou cône-B est fourni en tant
qu’accessoire en option, mais la mèche
correspondante n’est pars fournie.
Foret de perçage
(queue conique)
2. Interrupteur de puissance
S’assurer que l’interrupteur de puissance est en
position ARRET. Si la fiche est branchée alors que
s’assurer que I’interrupteur de puissance est en
position ARRET. Si la fiche est branchée alors que
I’interrupteur est sur MARCHE, l’outil démarre
immédiatement et peut provoquer un grave accident.
3. Fil de rallonge
Lorsque la zone de travail est éloignée de la source
de puissance, utiliser un fil de rallonge d’une
épaisseur suffisante et d’une capaciténominale
suffisante. Le fil de rallonge doit être aussi court
que possible.
4. Montage du foret de perçage (Fig.1)
Prière d’utiliser le modéle exclusivement conçu pour
la mèche SDS, comme décrit ci-dessous.
2. Mise en place de la fixation (rotation + frappe)
䡬Raccord de mise en place de la fixation (pour perceuse électrique)
Raccord de mise en place de la fixation
(pour perceuse électrique)
Dimension de I’ancrage: W1/4", W5/16", W3/8"
䡬Raccord de mise en place de la fixation (pour marteau)
Raccord de mise en place de la fixation
(pour marteau)
Dimension de I’ancrage: W1/4", W5/16", W3/8", W1/2"
3. Perçage de trous dans I’acier ou le bois (rotation seulement)
䡬Mandrin porte-foret et raccord de mandrin (Egalement disponible pour le modèle exclusivement conçu pour
la mèche SDS.)
Les accessoires standard sont sujets àchangement sans préavis.
Mandrin porte-foret 13 mm
(compris la cléde mandrin)
APPLICATIONS
Par action combinée de rotation et de frappe:
䡬Perçage de trous d’ancrage
䡬Perçage de trous dans el béton
䡬Perçage de trous dans une tuile
Par action de ratation uniquement:
䡬Perçage de I’acier ou du bois (avec accessoires en
option)
AVANT LA MISE EN MARCHE
1. Source de puissance
S’assurer que la source de puissance àutiliser
correspond àla puissance indiquée sur la plaque
signalétique du produit.

16
Français
Faire basculer complètement I’attache coulissante
de la section du mandrin dans le sens indiquépar
la fléche; introduire le foret de perçage en le faisant
tourner lentement. Mettre en place le foret de perçage
dans le trou carrése trouvant sur I’attache coulissante
et bien I’enfoncer. Le foret de perçage est fermement
bloquéen position quand I’attache coulissante
reprend sa position de départ. Pour démonter le
foret de perçage, répéter I’opération dans le sens
inverse. N’utiliser qu’un foret de perçage de la
marque HITACHI, exclusivement.
Bien que la section du mandrin soit protégée de
la poussière, il se peut que le mouvement de l’attache
coulissante soit moins souple en raison d’une
accumulation de poussière de béton après une
utilisation prolongée de l’outil. Graisser la partie
coulissante de I’attache coulissante.
5. Montage du godet àpoussière (Fig.2)
Quand il faut percer un trou avec le foret de perçage
orientévers le haut, comme par exemple lorsqu’on
perce un trou dans un plafond, utiliser le godet á
poussière qui réduira au minmun la chute des
particules et facilitera le travail de perçage. Monter
le godet àpoussière sur le foret de perçage comme
indiquésur la Fig.2. Lors de l’utilisation d’un foret
de perçage de grand format, agrandir le trou au
centre et monter le godet sur le foret.
UTILISATION
Prière d’utiliser le modèle exclusivement conçu pour la
mèche SDS, comme décrit ci-dessous.
1. Fonctionnement de l’interrupteur
La vitesse de rotation du foret de perçage peut être
réglée suivant la force avec laquelle on appuie sur
l’interrupteur àdétente. La vitesse est faible si on
exerce une légère pression et augmente si la pression
est plus forte.
2. Rotation + Frappe
Cette perceuse àprecussion peut être mise sur le
mode de rotation et frappe en faissant complètement
tourner les sélecteur dans le sens contraire des
aiguilles d’une montre vers le repère . (Fig.3)
(1) Monter le foret de perçage.
(2) Appuyer sur l’interrupteur de déclenchement après
avoir appliquéla pointe du foret sur la position de
perçage désirée. (Fig.4)
(3) Il n’est pas nécessaire d’appliquer une forte pression
sur la perceuse. Il suffit d’appliquer une légère
pression de manière àce que les éclats soient
déchargés progressivement.
ATTENTION
Quand le foret de perçage touche une barre d’acier,
la mèche s’arrête immédiatement et la perceuse
réagira en tournant. Par conséquent, tenir fermement
la poignée principale et la poignée latérale.
3. Rotation uniquement
La perceuse àprecussion peut être mise sur le
mode de rotation uniquement en faisant tourner le
sélecteur complètement dans le sens d’une montre
vers le repère . (Fig.5)
(1) Monter le mandrin porte-foret et le raccord de
mandrin (accessoires en option).
Dans ce cas, on peut percer de l’acier ou du bois.
Sante de la section du mandrin en suivant le sens
indiquépar la flèche àla Fig.6. Introduire légèrement
le raccord du mandrin dans le trou carréde I’attache
coulissante en faisant tourner et l’introduire
complètement quand il coïncie exactement avec le
trou carré. Remettre I’attache coulissante dans sa
position d’origine de façon àce que le raccord de
mandrin soit bien verrouilléen position. Pour enlever
les accessoires, procéder àI’inverse de ce qui est
décrit ci-dessus.
(2) Si l’on applique une force excessive, cela donnera
un travail bâcléet abîmera la pointe du foret de
perçage, réduisant ainsi la durée de service de la
perceuse àpercussion.
(3) Quand le trou est presque complètement percé, le
foret de perçage est parfois brisé; par conséquent,
relâcher la poussée quand le trou est presque percé.
ATTENTION
Après avoir achevél’opération de perçage, toujours
débrancher la perceuse.
4. Commentutiliserlamèche(queconique)etleraccord
de queue conique
(1) Monter le raccord de queue conique sur la perceuse
àpercussion. (Fig.7)
(2) Fixer la mèche (queue conique) sur la raccord de
queue conique. (Fig.7)
(3) Mettre l’interrupteur sur la position de marche (ON)
et percer un trou de la profondeur voulue.
(4) Pour retirer la mèche (queue conique), introduire la
clavette dans la fente du raccord de queue conique
et frapper la tête de la clavette avec un marteau
alors que la perceuse est placée sur le support.
(Fig.8)
5. Comment utiliser la quenouille
Montage de la quenouille (Fig.9):
(1) Desserrer la poignée latérale et introduire la partie
linéaire de la quenouille dans l’orifice d’ajustage du
support de poignée du côtéde la section du mandrin.
(2) Déplacer la quenouille sur sa position spécifiée
pendant que la poignée latérale est desserrée puis
faire tourner la poignée latérale dans le sens des
aiguilles d’une montre afin de fixer la quenouille.
GRAISSAGE
Utilser une graisse àfaible viscositésur cette perceuse
àpercussion afin de pouvoir l’utiliser longtemps sans
avoir àremplacer la graisse. Si la graisse fuit d’une
vis desserrée, contacter l’agent chargéde l’entretien le
plus proche afin qu’il change la graisse.
Si l’on utilise la perceuse àpercussion alors qu’elle
n’est pas suffisamment graissée, cela risque de
provoquer un grippage et de réduire sa durée de service.
ATTENTION
Pour cette perceuse utiliser la graisse spécifiée; si
l’on utilise une autre graisse, cela risque de
provoquer un fonctionnement défectueux. Pour le
remplacement de la graisse, toujours s’adresser aux
agents d’entretien agréés.
ENTRETIEN ET CONTROLE
ATTENTION
Lors des opérations d’entretien et de vérification, toujours
mettre l’interrupteur d’alimentation sur la position d’arrêt
(OFF) et débrancher l’appareil.

17
PRECAUZIONI GENERALI
ATTENZIONE!
Quando si usano elettroutensili, bisogna sempre seguire
le precauzioni basilari di sicurezza per ridurre il rischio
di incendi, scosse elettriche e lesioni alle persone, tra
cui quanto segue.
Leggere tutte queste istruzioni prima di usare questo
prodotto e conservare le istruzioni.
Per un funzionamento sicuro:
1. Mantenere sempre pulita l’area dove si lavora.
Un’area di lavoro sempre pulita aiuta ad evitare
incidenti.
2. Tenere nella dovuta considerazione le condizioni
dell’ambiente di lavoro.
Non esporre gli elettroutensili alla pioggia.
Non usare gli elettroutensili in luoghi molto umidi
o bagnati.
Mantenere ben illuminata l’area di lavoro.
Non usare elettroutentsili dove ci sia il rischio di
causare incendi o esplosioni.
3. Fare attenzione alle scosse elettriche. Evitare il
contatto del corpo con superfici collegate a terra
(p.es. tubi, caloriferi, fornelli, frigoriferi)
4. Tenere lontano i bambini. Non permettere che
persone estranee ai lavori tocchino gli elettrouten
sili o i cavi della corrente elettrica. Le persone non
addette al lavoro non dovrebbero nemmeno
avvicinarvisi.
5. Riporre gli elettroutensili non usati in luogo adatto.
Quando non utilizzati, gli elettroutensili vanno tenuti
in un luogo asciutto, chiusi a chiave o in alto, fuori
dalla portata dei bambini.
6. Non forzare mai gli elettroutensili. Qualsiasi lavoro
viene eseguito meglio e piùvelocemente alla
velocitàper la quale l’elettroutensile èstato
formulato.
7. Scegliere sempre l’utensile elettrico adatto. Non
forzare un piccolo elettroutensile o un accessorio
a fare un lavoro di un utensile o accessorio più
grande. Non usare gli elettroutensili per dei lavori
per i quali non sono stati formulati (non usare,
per esempio, una sega circolare per tagliare grossi
tronchi).
8. Vestirsi in modo adatto. Non portare abiti larghi
o gioielli, che potrebbero impigliarsi nelle parti in
movimento degli elettroutensili. Lavorando all'e-
ster-no, si raccomanda l’uso di guanti di gomma
e di scarpe antisdrucciolo. Chi porta capelli lunghi
dovrebbe utilizzare un’apposita cuffia protettiva.
9. Usare occhiali protettivi. Esegundo dei lavori di
taglio che producono molta polvere, usare anche
una mascherina antipolvere.
10. Collegare apparecchiature di rimozione della
polvere. Se sono forniti dispositivi per il
collegamento di apparecchiature di rimozione e
raccolta della polvere, assicurarsi che siano
collegati e usati correttamente.
11. Non maltrattare il cavo della corrente elettrica.
Non trasportare gli elettroutensili prendendoli per
il cavo della corrente e non scollegarli dalla presa
in tal modo. Tenere il cavo della corrente lontano
dal calore, olio ed oggetti taglienti.
12. Lavorare su oggetti fermi. Fissare saldamente
l’oggetto in una morsa. Èpiùsicuro che non
tenendolo fermo con le mani, che restano libere
per maneggiare l’elettroutensile.
Français
1. Contrôle du foret de perçage
Etant donnéque l’utilisation d’une mèche usée
entraînera un mauvais fonctionnement du moteur
et une diminution de l’efficacité, remplacez la mèche
usée par une neuve ou aiguisez-la immédiatement
dès que vous notez une certaine usure.
2. Contrôle des vis de montage:
Vérifier régulièrement les vis de montage et s’assurer
qu’elles sont correctement serrées. Resserrer
immédiatement toute vis desserrée. Sinon, il a
danger sérieux.
3. Entretien du moteur:
Le bobinage de l’ensemble moteur est le “coeur”
même de l’outil électro-portatif. Veiller
soigneusement àce que ce bobinage ne soit pas
endommagéet/ou mouillépar de l’huile ou de l’eau.
4. Contrôle des balais en carbone (Fig.10)
Le moteur utilise des balais en carbone qui sont des
pièces qui s’usent. Quand ils sont usés ou près de
la “limite d’usure”, il pourra en résulter un mauvais
fonctionnement du moteur.
Quand le moteur est équipéd’un balai en carbone
àarrêt automatique, il s’arrêtera automatiquement.
Remplacez alors les balais en carbone par des
nouveaux et ayant les mêmes numéros que ceux
montrésur la figure. En outre, toujours tenir les
balais propres et veiller àce qu’ils coulissent
librement dans les supports.
䡬Remplacement d’un balai en carbone:
Démonter le capuchon du balai avec un tournevis
àpetite tête. Le balai en carbone peut se retirer
facilement.
NOTA
Par suite du programme permanent de recherche et de
développementHITACHI,cesspécificationspeuventfaire
l’objet de modifications sans avis préalable.
~~~~~~~~~~~~~~~~~~~~~~~~~~~
Ce produit est conforme aux prescriptions 76/889/CEE
et 82/499/CEE Référence VDE 5008. 6-2660-1023.
~~~~~~~~~~~~~~~~~~~~~~~~~~~
Au sujet du bruit et des vibrations
Les valeurs mesurées ont étédéterminées en fonction
de la norme EN50144.
Le niveau de pression acoustique pondérée A type est
de 92 dB (A)
Le niveau de puissance sonore pondérée A type est de
105 dB (A)
Porter un casque de protection.
Valeur d’accélération moyenne quadratique pondérée
type: 7,5 m/s2
Italiano

18
Italiano
CARATTERISTICHE
Voltaggio (per zona)* (110V, 220V, 230V, 240V)
Potenza assorbita* 460W
Velocitàsenza carico 0-900/min
Frequenza d’impatto a pieno carico 3500/min
Capacità: cemento 20 mm
acciaio 13 mm
legno 15 mm
Peso (escluso il cavo e l’impugnatura laterale) 3,1 kg
* Accertatevi di aver controllato bene la piastrina perchéessa varia da zona a zona.
13. Non squilibrare il corpo durante l’esecuzione di un
lavoro. Stare sempre su due piedi, in equilibrio
stabile.
14. Trattare gli utensili elettrici con cura. Tenerli sempre
puliti ed affilati per un funzionamento migliore e
piùsicuro. Seguire le istruzioni date per la
lubrificazione e la sostituzione degli accessori.
Controllare periodicamente le condizioni del cavo
della corrente. Se dovesse essere rovinato, farlo
sostituire presso un Centro Assistenza. Non usare
cavi di prolungamento rovinati. Mantenere le
impugnature sempre pulite, libere soprattutto da
olio e grasso.
15. Quando non si usa, prima di eseguire una qualsiasi
operazione di manutenzione e prima di
intraprendere qualsiasi sostituzione di accessori
(lama, punte, ecc.), scollegare sempre
l’elettroutensile.
16. Togliere sempre le chiavi di regolazione
dall’attrezzo. E’buona abitudine controllare siste
maticamente che nessuna chiave di regolazione
sia piùattaccata all’elettroutensile, prima di
metterlo in funzione.
17. Evitare che l’elettroutensile possa inavvertitamente
essere messo in funzione. Non trasportare gli elet
troutensili mantenendo il dito sull’interruttore,
mentre sono collegati alla rete. Prima di collegarli,
controllare che l’interruttore sia in posizione di
spento.
18. Fare uso di cavi di prolungamento per esterni. In
questo caso, controllare che il cavo sia adatto per
l’uso all’esterno.
19. Stare sempre attenti. Guardare sempre nel punto
in cui si esegue il lavoro. Non usare utensili elettrici
se si èstanchi.
20. Controllare qualsiasi parte che sembra danneg-
giata. Prima di riprendere l’uso degli elettroutensili,
controllare attentamente che la parte
apparentemente danneggiata possa ancora essere
usata in modo da assolvere la sua funzione.
Controllare che le parti mobili siano nella loro
posizione corretta, che nessun pezzo sia rotto, che
tutti i pezzi siano montati correttamente, e
controllare altri punti importanti per il
funzionamento dell’utensile elettrico. Qualsiasi
pezzo danneggiato deve essere ripa rato o sostituito
da un Centro Assistenza autorizzato, a meno che
dettagliate istruzioni in proposito siano date nel
presente manuale.
Non usare l’elettroutensile se non puòe acceso
o spento per mezzo del suo interruttore.
21. Attenzione
L’uso di qualsiasi accessorio o attacco diverso da
quelli citati nel presente manuale di istruzioni può
presentare il rischio di lesioni alle persone.
22. Far riparare l’elettroutensile da personale
qualificato. Questo elettroutensile èin conformità
con le relative norme di sicurezza. Le riparazioni
devono essere eseguite solo da personale
qualificato usando ricambi originali, altrimenti ne
possono derivare considerevoli rischi per
l’utilizzatore.
PRECAUZIONI PER L’USO DEL
TRAPANO A PERCUSSIONE
1. Per proteggere le orecchie durante il funzionamento
indossare protettori auricolari.
2. Subito dopo aver adoperato l’attrezzo o durante le
operazioni non toccare mai la punta. Questa diviene
molto calda durante il funzionamento e potrebbe
causare ustioni.
3. Prima di iniziare a penetrare, frantumare o perforare
un muro, pavimento o soffitto, accertarsi con
sicurezza che oggetti come cavi e condotte non
siano murati in essi.
ACCESSORI STANDARD
(1) Custodia (in plastica) ...............................................1
(2) Impugnatura laterale ................................................1
(3) Bacchetta d’arresto ...................................................1
(4) Proteggipolvere..........................................................1
Gli accessori standard possono essere modificati senza
preavviso.

19
Italiano
ACCESSORI DISPONIBILI A RICHIESTA (venduti separatamente)
1. Foratura per ancoraggio (rotazione + percussione)
䡬Punta (a gambo quadrato) (Non puòessere applicato al modello inteso esclusivamente per la punta SDS.)
Punta (a gambo quadrato)
Diametro Lunghezza Diametro Lunghezza Diametro Lunghezza
esterno totale esterno totale esterno totale
5,0 mm 110mm 8,5 mm 200 mm 16,0 mm 350 mm
5,0 mm 150mm 9,0 mm 150 mm 17,0 mm 200 mm
5,5 mm 110mm 12,0 mm 150 mm 19,0 mm 150 mm
6,5 mm 110mm 12,0 mm 200 mm 19,0 mm 350 mm
6,5 mm 150mm 12,7 mm 150 mm 20,0 mm 350 mm
7,0 mm 150mm 14,0 mm 150 mm
8,0 mm 110mm 15,0 mm 150 mm
8,0 mm 150mm 16,0 mm 200 mm
䡬Punta (a gambo conico) e dattatore per gambo conico (Non puòessere applicato al modello inteso exclusivamente
per la punta SDS.)
Chiavette
Punta (gambo conico) Adattatore per gambo
conico trasversale
Diametro esterno
11,0 mm
12,3 mm
14,3 mm
14,5 mm
17,5 mm
Tipo di conicitàPunta usabile
ConicitàMorse
(No. 1)
ConicitàA
ConicitàB
11,0 mm
12,3 mm
14,3 mm
14,5 mm
17,5 mm
L’adattatore per gambo a conicitàA o
conicitàB èaccessori disponibili a
richiesta. Non èper contro disponibile la
punta per tale gambo.
Punta
(A gambo conico)
2. Ancoraggio (rotazione + percussione)
䡬Adattatore per ancoraggio (per trapano a percussione elettrico)
Adattatore per ancoraggio
(per trapano a percussione elettrico)
Dimensioni dell’ancora: W1/4", W5/16", W3/8"
䡬Adattatore per ancoraggio (per inserimento con martello manuale)
Adattatore per ancoraggio
(per inserimento con martello manuale)
Dimensioni dell’ancora: W1/4", W5/16", W3/8", W1/2"
