Bedienungsanleitung

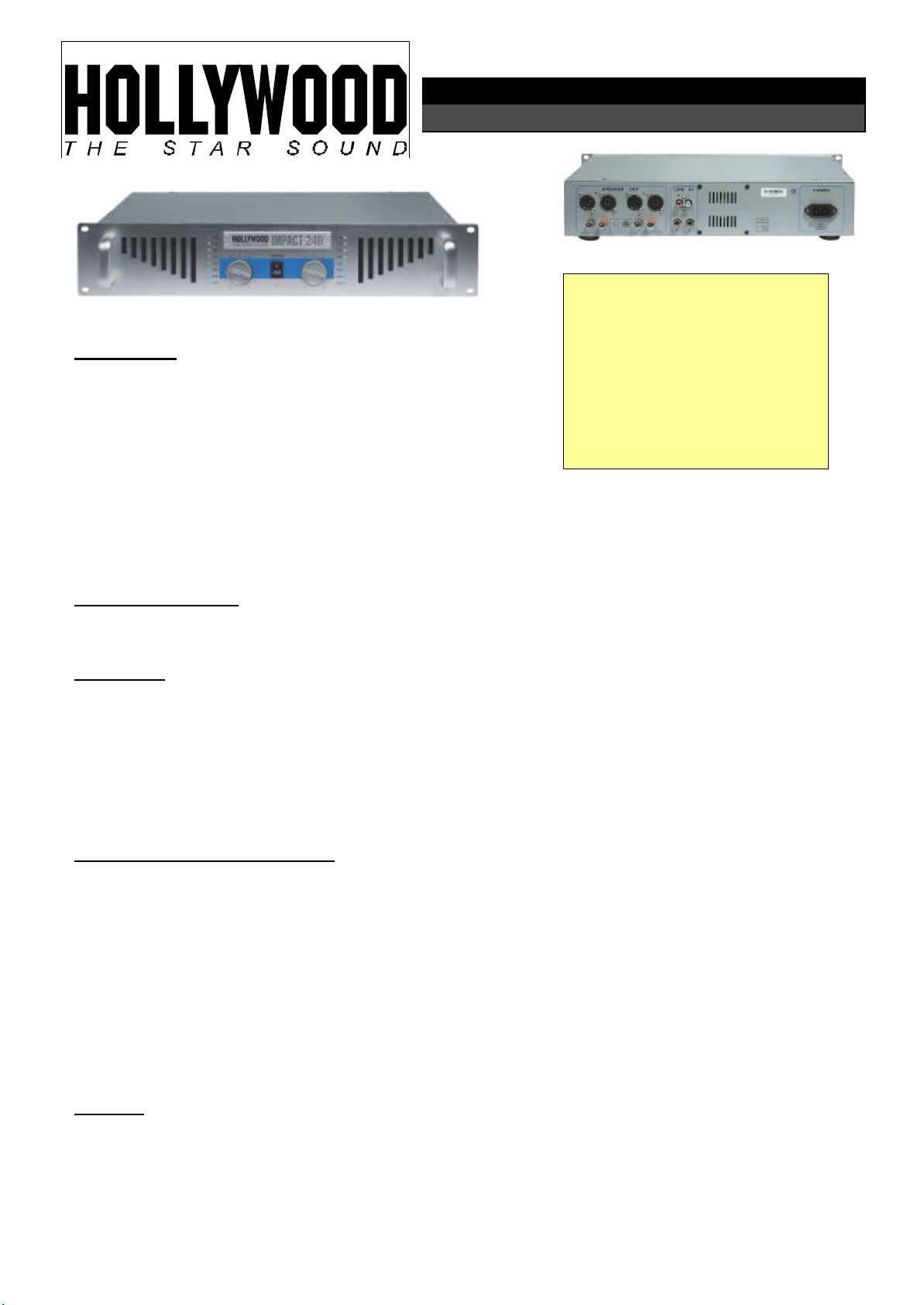

PA-Verstärker Hollywood „Impact-240“
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres neuen PA-Verstärkers
Hollywood „Impact-240“ gratulieren!
Wir danken Ihnen für die Wahl dieses qualitativ hochwertigen PA-Verstärkers
und wünschen Ihnen viel Vergnügen mit Ihrem neuen Bühnen-Equipment!
Bitte lesen Sie die folgenden Anschlusshinweise sorgfältig durch
und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen
und in ungetrübten Hörgenuss zu kommen.
Erste Inbetriebnahme
Um Ihren PA-Verstärker Hollywood „Impact-240“ in Betrieb zu nehmen, müssen zunächst folgende Schritte ausgeführt werden:
Installation:
•Dieser Stereo-Verstärker kann in einem 19"-Rahmen oder -Gestell mit doppelter Höhe installiert werden.
Der Installationsort sollte belüftet, frei von Staub, trocken und nicht direktem Sonnenlicht ausgesetzt sein.
•Bevor Sie alle Kabel anschließen, vergewissern Sie sich das kein Netzkabel angeschlossen ist. Achten Sie beim Verstärker und den
Boxen darauf, dass Sie die Lautsprecherkabel mit der richtigen Polarität anschließen: Rot für Plus und Schwarz für Negativ. Die
Anschlüsse sind Klinke 6,35mm Mono.
•Achtung:Bevor Sie das Gerät einschalten, stellen Sie die Lautstärke-Regler auf Minimum (nach Links). Falls Sie die Lautstärke zu
hoch einstellen und die Impedanz der Lautsprecher nicht passt, schaltet der Verstärker in den Protect-Mode.
Schutzfunktionen (Protect-Mode):
Das Gerät ist mit folgenden Schutzfunktionen ausgerüstet:
•Die Sicherungshalter sind im Gerät angebracht. Um eine defekte Sicherungen zuwechseln müssen Sie das Gerät öffnen. Achten Sie
darauf, dass Sie eine gleichwertige Sicherung (gleiche Ampereangabe) verwenden.
•Protect-Mode:schließen Sie keine Lautsprecher mit einer Impedanz von weniger als 4 Ohm an! Andernfalls schaltet der Verstärker
möglicherweise in den Protect-Mode (Schutzschaltung), um einer dauerhafte Beschädigung vorzubeugen. Gleiches droht,wenn ein
angeschlossener Lautsprecher defekt ist(z.B. durch Kurzschluss).
•Protect-Mode bei thermischer Abschaltung:bei längerer Nutzung unter sehr hoher Lautstärke/Ausgangsgangsleistung erhitzt
sich der Verstärker. Erreicht die Temperatur ein kritisches Niveau, wird ebenfalls der Protect-Mode aktiviert und das Gerät zum
Selbstschutz abgeschaltet. Lassen Sie in diesem Fall den Verstärker ca. 10-20min abkühlen und schalten Sie ihn dann mit etwas
niedrigerer eingestellter Lautstärke erneut ein.
Einem solchen thermischen Problem kann vorgebeugt werden, indem ein Aufstellungsort mit ausreichender Belüftung gewählt wird.
Achtung:
•Öffnen Sie das Gerätniemals unter Spannung, denn Sie können einen tödlichen Stromschlag erhalten.
•Bevor Sie den Verstärker öffnen,ziehen Sie den Netzstecker aus der Steckdose und entfernen Sie die Lautsprecherkabel.
•Lassen Sie keine Gegenstände im Verstärker liegen und blockieren Sie nicht die Lüfter.
•Wenn Sie den Verstärker Reparieren müssen, bringen Sie den Verstärker in eine Fachwerkstatt.
Technische Daten:
Ausgangsleistung: 2x240W max.
Ausgangsleistung: 2x106W rms
Impedanz: 4-8 Ohm
Klirrfaktor: 0,3%
Eingangsimpedanz: 15kOhm
Eingangempfindlichkeit: 700mV
Anstiegszeit: 5,6µs
Frequenzbereich: 20-45.000Hz
Rauschunterdrückung: 85dB
Gewicht: 7,5kg
Betriebsspannung: 230V~

863-130
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
user`s manual
PA-amplifier Hollywood „Impact-240“
introduction
dear costumer,
we like to congratulate to your new PA-amplifier
Hollywood „Impact-240“!
Thanks for your election of this high quality PA-amplifier
We wish much fun with your new stage power equipment!
Please read manual carefully and act so,
to become full pleasure of your new high powersound amplifier.
First steps
To use your new PA-amplifier please do the following steps first:
installation:
•This stereo amplifier should be installed in an 19“-rack with double size. Take care that place of installation is well ventilated, free
of dust, and not suspended to direct sunlight.
•Take care that in-and output cables are connected with correct polarity: (red for plus/black for minus). Signal-inputs are 6,35mm
mono plugs.
•Warning:Before you switch on the amplifier, put volume-adjuster to minimum (left). If you put volume to high and speaker`s
impedance is wrong, the amplifier goes into protect-mode.
protect-mode:
The amplifier has following protection modes:
•The fuseholder are in the amplifier`s case. For replacement please open the amplifier Take care by replacing the fuse only with an
equivalently fuses (same ampere).
•Protect-Mode:Don`t connect speakers with impedance lower than 4 ohm! Otherwise the amplifier cuts off by going into protect-
mode, to avoid destruction to the amplifier.Same happens, if an attached loudspeaker (e.g. short-circuit) is defective.
Protect-Mode by thermical shutdown:by long use under very high volume the amplifier heats up. If the temperature arrives a
critical level, the protect-mode will be activated and the equipment will be switched off. In this case the amplifier needs about 10-
20 min. for cooling. After colling down you can switch it back on with lower adjusted volume. Such thermal problems can be
prevented, by selecting a place of assembly with sufficient ventilation.
Warning:
•Do not open the amplifier in use. This may causedeadly current impact.
•Before opening the amplifier, replace powersupply from sockets and replace the speaker-cables.
•Don`t leave any substances in the amplifier by closing the case and don`tand you do not block the exhausts.
•If you have to repair the amplifier take the professional help of an authorized hifi-dealer.
technical data:
output power: 2x240W max.
output power (rms): 2x106W rms
impedance: 4-8 ohm
distortion: 0,3%
input impedance: 15 kohm
input sensitivity: 700mV
risetime: 5,6 µs
frequency range: 20-45.000Hz
signal to noise: 85 dB
weight: 7,5kg
voltage: 230V~
