Holmatro HTS Series User manual

Zalmweg 30 - P.O. Box 33
4940 AA Raamsdonkveer, The Netherlands
Tel.: +31 (0)162 - 589200
Fax: +31 (0)162 - 522482
e-mail: [email protected]
home page: www.holmatro.com
/i
HTS
HTW
FTW
Handleiding NL
Manual EN
Mode d’emploi FR
Betriebsanleitung DE
Manual ES
Manual PT
Manuale IT
Vägledning SV
Käsikirja FI
Vejledning DA
Instrucja obsługi PL
Veiledning NO

2 916.000.901_000 HTS/HTW/FTW
/i
7NL Voor het lezen van de handleiding s.v.p. het eerste en laatste blad van de omslag
uitvouwen.
23 EN To read the manual, please fold out the first and the last page of the cover.
38 FR Pour lire le manuel, veuillez déplier la première et la dernière page de la couverture.
55 DE Beim Lesen dieser Anleitung schlagen Sie bitte zunächst das erste und das letzte
Blatt des Umschlags auf.
72 ES Para leer este manual, por favor despliegue la primera y la última página de este
manual.
89 PT Antes de ler o manual desdobre s.f.f. a primeura e a última folha das capas.
106 IT Per leggere il manuale, piegare verso l'esterno la prima e l'ultima pagina della
copertina.
123 SV Var god vik ut omslagets första och sista sida när du läser bruksanvisningen.
138 FI Käyttöohjeen ensimmäinen ja viimeinen sivu on taitettava auki.
153 DA Fold venligst omslagets første og sidste ud, før du begynder at læse vejledningen.
169 PL Przed przystąpieniem do czytania instrukcji należy odwinąć pierwsząi ostatniąstronę
okładki.
185 NO Brett opp omslagets første og siste blad for å lese bruksanvisningen.
EL Σε περίπτωση που ημητρική σας γλώσσας δεν υπάρχει, επικοινωνήστε με τη
Holmatro.
ET Juhul kui Teie emakeel puudub, palun võtke ühendust Holmatroga.
HU Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro
céggel.
LV Ja jusu valsts valoda nav mineta, ludzu, sazinieties ar Holmatro.
LT Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
SL Ce jezik vaše države manjka, vas prosimo, da stopite v stik s Holmatro.
SK Ak chýba jazyk vašej krajiny, kontaktujte, prosím, spolocnost Holmatro.
CS Chybí-li jazyk vaší zeme, kontaktujte Holmatro.
RO Dacălimba ţării Dvs. lipseşte, vărugăm contactaţi Holmatro.
BG Ако езикът на Вашата страна липсва, моля, свържете се сХолматро.
MT Jekk il-lingwa ta' pajjizek hija nieqsa, jekk joghgbok ikkuntattja lil Holmatro.
IS Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro.

HTS/HTW/FTW 916.000.901_000 3
Fig: 1
Fig. 1
Fig: 2
Fig. 2
B
A
= A
= B
Serialno.: 8888888HHMode: XXXXXXX
Articleno.: XXX.XXX.XXX
Manufactured: XXXX
Allow. press.: XXXXX
Net. Volume: XXXXX
2
1
12
9
11
8
5
6
4
HTS 550

4 916.000.901_000 HTS/HTW/FTW
Fig: 3
Fig. 3
Fig: 4
Fig. 4
1
9
11
8
6
5
10
7
2
HTW 300 / HTW 700
34
12
2
3
1
12
8
11
6
5
9
10
4
HTW 2200

HTS/HTW/FTW 916.000.901_000 5

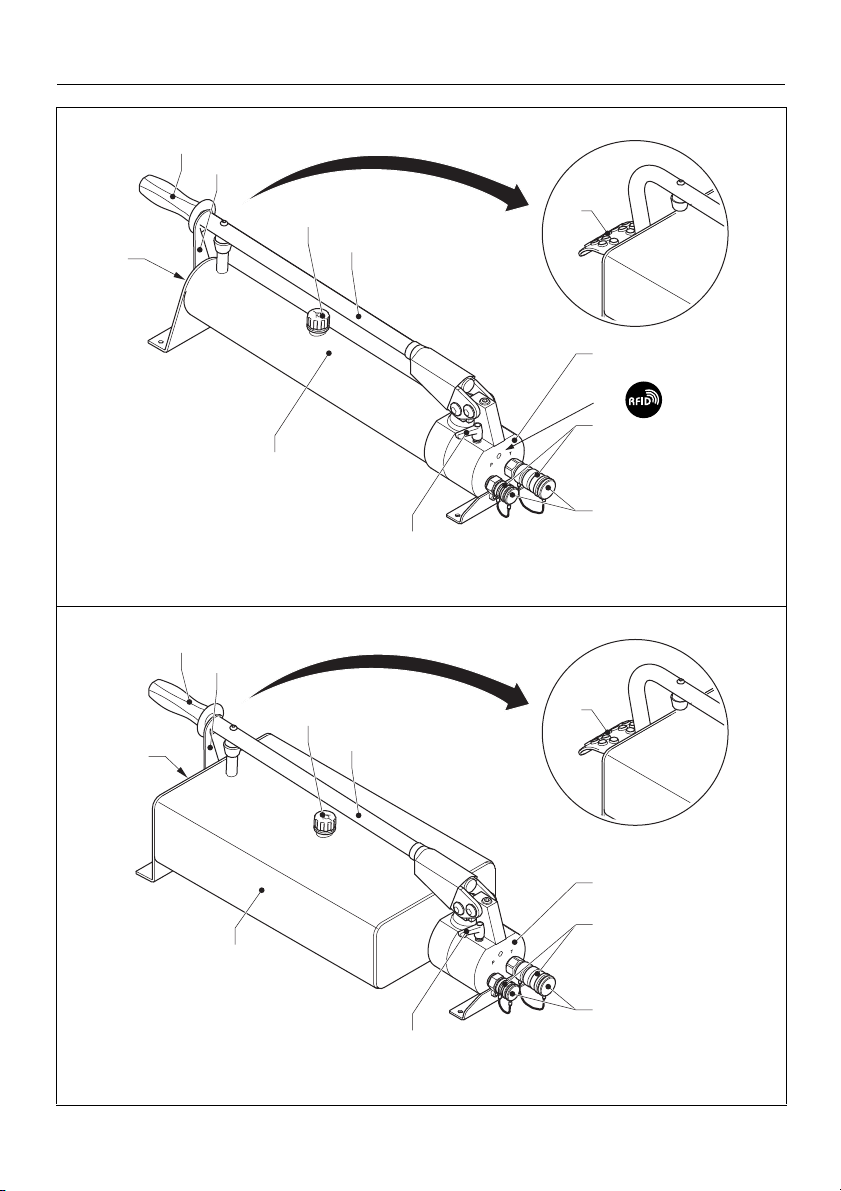

Fig: 5
Fig. 5
Fig: 6
Fig. 6
2
2
7
3
1
9
11
8
5
6
4
FTW
HTW 1800
12
2
4
2
7
3
1
9
11
8
5
6
FTW
HTW 8800

6 916.000.901_000 HTS/HTW/FTW

NL
HTS/HTW/FTW 916.000.901_000 7
Nederlands
1 Inleiding
1.1 Disclaimer
Alle rechten voorbehouden. Niets uit deze publicatie mag op welke wijze dan ook worden geopenbaard,
verveelvoudigd of gewijzigd zonder voorafgaande schriftelijke toestemming van Holmatro. Holmatro
behoudt zich het recht voor onderdelen van gereedschappen zonder voorafgaande aankondiging te
wijzigen of aan te passen. De inhoud van deze gebruikershandleiding kan eveneens te allen tijde
worden gewijzigd. Deze gebruikershandleiding is gebaseerd en heeft betrekking op de op dit moment
vervaardigde modellen en geldende regelgeving. Holmatro aanvaardt geen enkele aansprakelijkheid
voor eventuele schade voortvloeiende uit het gebruik van deze gebruikershandleiding met betrekking
tot enigerlei geleverde of eventueel te leveren apparatuur, behoudens opzet of grove schuld aan de
zijde van Holmatro. Voor nadere informatie over het gebruik van de gebruikershandleiding, onderhoud
en / of reparatie van Holmatro-apparatuur, dient contact met Holmatro of de officiële, daartoe
aangewezen distributeur te worden opgenomen. Aan de samenstelling en nauwkeurigheid van deze
gebruikershandleiding is alle mogelijke zorg besteed. Holmatro kan echter niet voor fouten en
ontbrekende delen of hieruit voortvloeiende verplichtingen aansprakelijk worden gesteld. Neem bij
onduidelijkheid over de juistheid of de volledigheid van deze gebruikershandleiding contact op met
Holmatro.
1.2 Over deze handleiding
De originele instructies in deze handleiding zijn geschreven in het Engels. Versies van deze handleiding
die in een andere taal zijn opgesteld, zijn een vertaling van de originele instructies.
1.3 Definities
/i
1.4 Algemeen
Van harte gefeliciteerd met de aankoop van dit Holmatro-product. Deze gebruikershandleiding geeft
instructies met betrekking tot bediening, onderhoud, storingen en veiligheid van de betreffende
apparatuur. Ook worden veiligheidsvoorschriften voor het gebruik van een compleet Holmatro-systeem
in deze gebruikershandleiding beschreven. Afbeeldingen in deze gebruikershandleiding kunnen
afhankelijk van het type enigszins afwijken.
Alle bij de inbedrijfstelling, de bediening, het onderhoud en het verhelpen van storingen met betrekking
tot de apparatuur betrokken personen moeten deze gebruikershandleiding, in het bijzonder de
veiligheidsvoorschriften, hebben gelezen en begrepen.
Om bedieningsfouten te voorkomen en voor een storingsvrije werking van de apparatuur moeten de
gebruikershandleidingen altijd voor de bediener beschikbaar zijn.
1.5 Toepassing
De in deze handleiding beschreven hand- of voetpompen zijn 1- of 2-traps plunjerpompen die voor het
opbouwen van druk kunnen worden gebruikt. Deze pompen zijn geschikt voor het aandrijven van enkel-
of dubbelwerkende gereedschappen, afhankelijk van het type.
Systeem: samenstel van pomp, slang(en) en gereedschap(pen).
Pomp: apparaat dat hydraulische flow en druk levert.
Slang: een samenstel van een flexibele hydraulische leiding met koppelingen
Gereedschap: hydraulisch instrument zoals een schaar, spreider, combigereedschap, ram
of cilinder.
Apparatuur: gereedschap(pen), slang(en), pomp of accessoires

NL
8 916.000.901_000 HTS/HTW/FTW
1.5.1 Systeemvereisten
Vanwege de verschillen in besturing, bedrijfsdruk en het vereiste olievolume per gereedschap, kan dit
product niet gecombineerd worden met alle Holmatro pompen, slangen en gereedschappen. De netto
oliehoeveelheid van het gereedschap staat op het serielabel en mag de efficiënte inhoud van de pomp
niet overschrijden. Raadpleeg bij twijfel over de compatibiliteit van het systeem altijd de Holmatro-
dealer.
1.5.2 Levensduur en bruikbaarheid
De levensduur en bruikbaarheid van het product zijn sterk afhankelijk van diverse omstandigheden.
Voorbeelden van deze omstandigheden zijn de intensiteit van het gebruik en de maximumbelasting.
Neem bij twijfel over de bruikbaarheid of levensduur van dit product altijd contact op met Holmatro.
1.6 Gekwalificeerd personeel
Alleen voor gebruik van het systeem opgeleide personen mogen het systeem bedienen. Neem altijd de
lokale wetgeving en de veiligheids- en milieuvoorschriften in acht. Alleen een door Holmatro
gecertificeerde technicus mag reparaties uitvoeren.
1.7 Garantie
Zie voor de garantiebepalingen de algemene verkoopvoorwaarden. Deze kunt u opvragen bij uw
Holmatro dealer.
Holmatro maakt u erop attent dat iedere garantie op uw apparatuur of systeem komt te vervallen en dat
u Holmatro dient te vrijwaren voor eventuele productaansprakelijkheid en verantwoordelijkheid indien:
• service en onderhoud niet strikt volgens de instructies worden uitgevoerd, reparaties niet worden
verricht door een gecertificeerde technicus van Holmatro of zonder voorafgaande schriftelijke
toestemming worden uitgevoerd;
• eigenhandige veranderingen en constructieve veranderingen worden aangebracht,
veiligheidsinrichtingen worden uitgeschakeld, hydraulische kleppen ondeskundig worden afgesteld
en reparaties gebrekkig worden uitgevoerd;
• geen originele Holmatro-onderdelen of andere dan de voorgeschreven smeermiddelen worden
gebruikt;
• de apparatuur of het systeem onoordeelkundig, met verkeerde bediening, onjuist, onachtzaam of
niet in overeenstemming met zijn aard en/of bestemming wordt gebruikt.
1.8 Conformiteitsverklaring
De apparatuur is CE gecertificeerd. Dit betekent dat de apparatuur voldoet aan de essentiële eisen
inzake veiligheid. De originele conformiteitsverklaring wordt bij de apparatuur geleverd.
De normen en richtlijnen waarmee rekening is gehouden in deze uitvoering worden vermeld in
paragraaf 3.4.
2 Veiligheidsvoorschriften
2.1 Verklaring van de symbolen in deze handleiding
In het verdere verloop van de gebruikershandleiding worden onderstaande symbolen gebruikt ter
aanduiding van mogelijke gevaren.

NL
HTS/HTW/FTW 916.000.901_000 9
/i
/i
/i
Neem deze voorschriften en de lokaal geldende veiligheidsvoorschriften te allen tijde in acht en ga altijd
zeer zorgvuldig te werk.
Informeer alle bij de werkzaamheden betrokken personen over deze veiligheidsvoorschriften.
2.2 Typeplaat en CE-markering op het uitrustingsstuk
Zie Fig. 1.
Alle op de apparatuur aangebrachte pictogrammen met betrekking tot veiligheid en gevaar moeten in
acht worden genomen en duidelijk leesbaar blijven.
/i
2.3 Persoonlijke veiligheid
Draag alle persoonlijke beschermingsmiddelen zoals voorgeschreven in de standaardwerkprocedure.
Nalatig gebruik van persoonlijke beschermingsmiddelen kan leiden tot ernstig letsel. Draag tijdens
gebruik van het gereedschap minimaal de volgende persoonlijke beschermingsmiddelen:
•Helm;
• Veiligheidsbril of volledig gelaatscherm;
• Veiligheidshandschoenen;
• Veiligheidskleding voor het gehele lichaam;
• Veiligheidsschoenen met goede steun voor de enkels en bescherming voor de tenen;
GEVAAR of WAARSCHUWING
Symbool: waarschuwing voor onveilige werksituaties als de aanwijzingen niet worden
opgevolgd.
Dit symbool wordt bij alle veiligheidsvoorschriften met betrekking tot levensbedreigende
situaties (gevaar), gevaar voor persoonlijk letsel (waarschuwing) of beide getoond.
Voorzichtig
Symbool: waarschuwing voor gevaar voor de bedrijfsveiligheid van het product of systeem.
Dit symbool staat in de gebruikershandleiding bij alle voorschriften die beschadigingen aan
het product of systeem voorkomen.
Opmerking
Symbool: benadrukt belangrijke informatie voor optimaal gebruik van het product.
Dit symbool staat in de gebruikershandleiding bij alle voorschriften die betrekking hebben op
gebruik van het product of onderhoud.
WAARSCHUWING
Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel, een dodelijk
ongeval, systeemschade of gevolgschade.
Soort
markering Positie Beschrijving Artikelnummer
Type A Informatie van de fabrikant met vermelding van:
naam, adres, CE-markering, typeaanduiding,
serienummer en productiejaar en maximale
bedrijfsdruk.
-
Instructie B • Draag persoonlijke beschermingsmiddelen.
• Lees voor gebruik de gebruikershandleiding.
920.299.572

NL
10 916.000.901_000 HTS/HTW/FTW
2.4 Veiligheidsvoorschriften met betrekking tot de apparatuur
• Wijzig nooit de instellingen van de veiligheidskleppen en omschakelkleppen.
2.5 Veiligheidsvoorschriften met betrekking tot de bediening van het systeem
• Houd een risicobeoordeling van de procedure voordat u de werkzaamheden start (EN 14121).
• Houd omstanders op afstand en ga extra voorzichtig te werk in de buurt van mensen en dieren.
• Zorg dat het werkgebied overzichtelijk en goed verlicht is.
• Vermijd stress en werk gestructureerd. Dit verlaagt de kans op fouten, combinaties van gevaren en
ongevallen.
• Controleer voor gebruik de apparatuur op beschadigingen. Gebruik de apparatuur niet als deze niet
in goede staat is en raadpleeg uw Holmatro-dealer.
• Zorg ervoor dat u op een stabiele ondergrond staat.
• Ga tijdens de bediening nooit tussen het object en het gereedschap staan.
• Controleer continu de situatie van de apparatuur en de constructie tijdens het gebruik.
• Delen van een object die door knippen of spreiden kunnen wegspringen, moeten worden gezekerd.
• Koppel of ontkoppel hydraulische koppelingen nooit terwijl het systeem onder druk staat.
• Gebruik uitsluitend originele Holmatro-accessoires en zorg dat deze correct zijn aangebracht.
• Plaats nooit uw handen op de armen, de messen of de plunjer van een gereedschap.
• Zorg dat lichaamsdelen nooit tussen bewegende delen komen. Het risico bestaat dat
lichaamsdelen worden geplet of afgesneden.
• Stop onmiddellijk indien het systeem vreemde geluiden voortbrengt of afwijkend gedrag vertoont.
• Stop onmiddellijk wanneer het apparaat olie lekt. Onder druk ontsnappende olie kan de huid
binnendringen en ernstig letsel veroorzaken. Ga onmiddellijk naar een ziekenhuis voor medische
hulp als iemand met olie wordt geïnjecteerd. Geef de arts de specificaties van de olie.
2.6 Veiligheidsvoorschriften met betrekking tot onderhoud
• Draag persoonlijke beschermingsmiddelen tijdens het uitvoeren van onderhoudswerkzaamheden.
• Werk nooit zodanig dat de veiligheid in gevaar kan komen.
• Zorg ervoor dat de apparatuur niet kan wegrollen of kantelen. De besturing en aandrijving moeten
uitgeschakeld en beveiligd zijn tegen onverwacht inschakelen.
• Zorg dat beweegbare delen niet onverwachts kunnen gaan bewegen.
• Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden worden
verbruikt op en voer deze op een milieuvriendelijke manier af.
3 Beschrijving
3.1 Apparatuur
Afhankelijk van het type van de hand- of voetpomp kan deze worden gebruikt voor enkel- of
dubbelwerkende hydraulische gereedschappen die op minerale olie werken en geschikt zijn voor een
toegestane bedrijfsdruk van 720 bar. De maximaal beschikbare oliehoeveelheid verschilt per pomp. De
pomp is niet bruikbaar voor apparatuur die een grotere oliehoeveelheid vereist dan in de technische
specificaties van de betreffende pomp wordt genoemd.
3.1.1 Typebenaming
Voorbeeld: HTW 1800 B

NL
HTS/HTW/FTW 916.000.901_000 11
/i
3.2 Productidentificatie
Zie Fig. 2 t/m Fig. 6.
/i
3.3 Gewicht en afmetingen
/i
3.4 Technische gegevens
/i
Cijfer Voorbeeld Beschrijving
1 H H = Handpomp
F = Voetpomp
2 T Hydraulische pomp
3W S=1-traps
W = 2-traps
4-7 1800 Typenummer
8 B Typecode
1 Pompstang 7 Pompstangvergrendeling
2 Handgreep / voetpedaal 8 Koppelingen
3 Ontluchtingsklep (ontluchten) 9 Pomphuis
4 Peilstok / bijvulopening 10 Grondplaat
5 Veiligheidsventiel 11 Stofkap
6 Hydraulische olietank 12 Draagbeugel
Type Artikelnummer Gewicht (kg) Lengte (mm) Breedte (mm) Hoogte (mm)
HTS 550 A 100.541.021 6.0 540 135 135
HTW 300 B 100.441.002 4.0 500 90 115
HTW 700 A 100.441.011 8.0 600 135 170
HTW 2200 A 100.542.003 13.3 730 145 215
HTW 1800 B 100.141.005 9.3 690 140 215
FTW 1800 B 100.141.008 9.5
HTW 2800 B 100.141.002 11.5 690 140 215
FTW 2800 B 100.141.009 11.7
HTW 5800 B 100.141.004 15.0 690 180 215
FTW 5800 B 100.141.010 15.2
HTW 8800 B 100.141.006 22.5 690 235 215
FTW 8800 B 100.141.007 22.7
Onderdeel Unit
HTS 550 A HTW 300 B HTW 700 A HTW 2200 A H/FTW 1800 B H/FTW 2800 B H/FTW 5800 B H/FTW 8800 B
Toegestane bedrijfsdruk (Pn) bar 720
Maximum vereiste kracht op
handgreep of voetpedaal
N 490 304 510 392 353

NL
12 916.000.901_000 HTS/HTW/FTW
De werkelijke waarden kunnen licht afwijken van deze specificaties vanwege specifieke
gebruiksomstandigheden.
3.5 Toebehoren
/i
Pompopbrengst per slag
• Eerste trap cm3(cc) 3.0 5.0 11.0 13.0 28
• Tweede trap cm3(cc) - 1.0 2.0 2.5 2.3
Maximumdruk, eerste trap bar - 30 30 30 45
Geluidsniveau dB(A) < 70
Trillingsniveau m/s2< 2.5
Type hydrauliekolie ISO-L HV VG 15/22
Temperatuurbereik °C -20 tot 55
Richtlijnen 2006/42/EG
Geproduceerd in Nederland
Beschrijving Type Artikelnummer
High-Flow vrouwelijke koppeling met stofkap en 3/8" NPT
schroefdraad.
A 118 100.181.118
High-Flow mannelijke koppeling met stofkap en 3/8" NPT
schroefdraad.
A119 100.181.119
Stofkap voor High-Flow vrouwelijke koppeling. A 118 SK 100.181.828
Stofkap voor High-Flow mannelijke koppeling. A 119 SK 100.181.829
Drukontlastgereedschap, past op A 118. 100.181.840
Drukontlastgereedschap, past op A 119. 100.181.841
Quick-Lock vrouwelijke koppeling met stofkap en borgring. A 234 150.581.240
Quick-Lock mannelijke koppeling met stofkap. A 215 150.581.239
Stofkap voor mannelijke en vrouwelijke Quick-Lock-koppelingen. 150.182.010
Manometer, 100 mm, 0 tot 720 bar, 1/2" NPT schroefdraad. A 500 100.582.500
Rubberen beschermkap, 100 mm. 350.581.160
Manometeraansluitblok met 1 x 3/8" NPT vrouwelijke
schroefdraad, 1 x 3/8" NPT mannelijke schroefdraad en 1/2" NPT
vrouwelijke schroefdraad voor manometer.
A 108 100.181.108
Manometer insteekset met High-Flow-koppelingen. A 111 U 100.582.111
Manometer met schalen voor 5, 11 en 21 ton. A 501 100.582.501
Manometer met schalen voor 25, 33 en 51 ton. A 502 100.582.502
Manometer met schalen voor 52 en 77 ton. A 503 100.582.503
Manometer met schalen voor 105 en 60 ton. A 504 100.582.504
Manometer met schalen voor 210 en 305 ton. A 505 100.582.505
Onderdeel Unit
HTS 550 A HTW 300 B HTW 700 A HTW 2200 A H/FTW 1800 B H/FTW 2800 B H/FTW 5800 B H/FTW 8800 B

NL
HTS/HTW/FTW 916.000.901_000 13
4 Voorbereiding eerste gebruik
4.1 Algemeen
• Controleer de apparatuur op compleetheid en beschadigingen. Gebruik de apparatuur niet als deze
beschadigd is; neem dan contact op met de Holmatro-dealer.
• Controleer of het juiste drukontlastgereedschap aanwezig is voor het gebruikte slangensysteem.
5Werking
5.1 Systeemwerking
5.1.1 Algemeen
Olie wordt onder de pompplunjer uit de olietank onttrokken door de pompgreep omhoog te bewegen.
Olie wordt in het slangensysteem geperst door de pompgreep omlaag te bewegen.
Bij 2-traps pompen zorgt een keerklep dat de olieopbrengst automatisch wordt verlaagd bij toenemende
druk. Iedere pomp is voorzien van een veiligheidsklep die de maximumdruk begrenst.
5.1.2 High-Flow-koppelingen
De High-Flow-koppeling is een schroefkoppeling die wordt gebruikt voor een enkel of dubbel
slangensysteem.
Bij dubbele slangen zijn de toevoerslang en de retourslang gebundeld met trekbanden. Ieder uiteinde
van beide slangen heeft dezelfde koppeling: vrouwelijke en mannelijke koppelingen.
Zet bij het aansluiten of het loskoppelen van een gereedschap en/of een slang eerst de drukontlastklep
op de pomp in de neutrale stand. Zet na het aansluiten van de slang(en) en het gereedschap de
drukontlastklep in de bedrijfsstand om het gereedschap te kunnen gebruiken.
Manometer met schalen voor 509 en 382 ton. A 506 100.582.506
Manometer met schalen voor 6, 3 en 23 ton. A 507 100.582.507
Manometer met schalen voor 47, 63 en 113 ton. A 508 100.582.508
Manometer met schalen voor 63 en 104 ton. A 509 100.582.509
Manometer met schalen voor 12, 31, 63 en 98 ton. A 510 100.582.510
Aansluitblok voor het meten van de druk op poort A of poort B. M 306 100.182.306
Aansluitblok voor het meten van de druk op poort A of poort B,
afhankelijk van op welke poort de hoogste druk staat.
M 307 100.182.307
M321 klep. De klep maakt gebruik van de F/HTW 1800 B in
combinatie met dubbelwerkende gereedschappen mogelijk. De
klep kan eenvoudig op bestaande pompen worden bevestigd.
Zie voor meer informatie de handleiding van de M321 klep.
M321 100.181.321
Grondplaat 765 x 240 mm voor enkelwerkende pompen. 150.153.004
Grondplaat 840 x 240 mm voor een pomp met een M321 klep. 100.143.150
Beschrijving Type Artikelnummer

NL
14 916.000.901_000 HTS/HTW/FTW
5.1.3 Quick-Lock-koppelingen
De Quick-Lock-koppeling is een automatisch vergrendelende koppeling die wordt gebruikt voor een
enkel of dubbel slangensysteem. De koppelingen worden in elkaar geduwd, vergrendelen automatisch
en kunnen worden geborgd met een borgring.
Bij dubbele slangen zijn de toevoerslang en de retourslang gebundeld met trekbanden. Elk uiteinde van
de slang heeft een vrouwelijke en een mannelijke koppeling.
Zet bij het aansluiten of het loskoppelen van een gereedschap en/of een slang eerst de drukontlastklep
op de pomp in de neutrale stand. Zet na het aansluiten van de slang(en) en het gereedschap de
drukontlastklep in de bedrijfsstand om het gereedschap te kunnen gebruiken.
5.1.4 Veiligheidsventiel
De drukontlastklep bevindt zich samen met de hydraulische koppelingen op het huis.
• De drukontlastklep moet tijdens het aansluiten en loskoppelen van de hydraulische slangen op
“neutral” staan.
• De drukontlastklep moet tijdens gebruik van het gereedschap op “operation” staan.
5.2 Koppel de hydraulische slangen
5.2.1 Algemeen
5.2.2 Sluit de High-Flow-koppelingen aan
Zie Fig. 7.
• Verwijder de stofkappen van de vrouwelijke en mannelijke koppelingen.
• Controleer de koppelingen op vuil en beschadigingen en maak deze zo nodig schoon.
• Schroef de mannelijke koppeling in de vrouwelijke koppeling en draai de sluitring zo ver mogelijk
aan.
• Schroef de stofkappen op elkaar, om vervuiling te voorkomen.
5.2.3 Sluit de Quick-Lock-koppelingen aan
Zie Fig. 8.
• Draai de borgring op de vrouwelijke koppeling tegen de klok in om de sluitring te ontgrendelen.
• Verwijder de stofkap van de vrouwelijke koppeling door de sluitring naar achteren te duwen. De
stofkap zal eraf glijden.
• Trek de stofkap van de mannelijke koppeling.
WAARSCHUWING
Gebruik nooit beschadigde koppelingen.
Voorzichtig
Gebruik nooit tangen en dergelijke om de hydraulische koppelingen aan te sluiten.
WAARSCHUWING
Zorg er altijd voor dat de drukontlastklep in de neutrale stand staat, voordat u de
hydraulische slang(en) op de pomp aansluit.
WAARSCHUWING
Zorg er altijd voor dat de drukontlastklep in de neutrale stand staat, voordat u de
hydraulische slang(en) op de pomp aansluit.

NL
HTS/HTW/FTW 916.000.901_000 15
• Controleer de koppelingen op vuil en beschadigingen en maak deze zo nodig schoon.
• Duw de borgring op de vrouwelijke koppeling naar achteren.
• Duw de koppelingen in elkaar. De borgring op de vrouwelijke koppeling vergrendelt automatisch.
• Controleer of de koppelingen niet met normale handkracht uit elkaar getrokken kunnen worden en
en draai de borgring met de klok mee, zodat de sluitring wordt vergrendeld.
• Stofkappen aan elkaar koppelen.
5.3 Ontkoppel de hydraulische slangen
5.3.1 Algemeen
5.3.2 Ontkoppel de High-Flow-koppelingen
Zie Fig. 9.
• Stofkappen van elkaar ontkoppelen.
• Schroef de sluitring los. De mannelijke koppeling zal losschieten.
• Maak de koppelingen en de stofkappen schoon.
• Plaats de stofkappen terug op de vrouwelijke en mannelijke koppeling.
5.3.3 Koppel de Quick-Lock-koppelingen los
Zie Fig. 10.
• Stofkappen van elkaar ontkoppelen.
• Draai de borgring op de vrouwelijke koppeling tegen de klok in om de sluitring te ontgrendelen.
• Koppel de Quick-Lock-koppelingen los door de sluitring op de vrouwelijke koppeling naar achteren
te duwen; de mannelijke koppeling zal losschieten.
• Maak de koppelingen en de stofkappen schoon.
• Plaats de stofkappen terug op de vrouwelijke en mannelijke koppeling.
5.4 De druk in niet aangesloten slangen of gereedschappen opheffen
5.4.1 Algemeen
Door temperatuursverschillen kan een overdruk ontstaan in niet gekoppelde slangen en
gereedschappen. Deze overdruk kan koppelen onmogelijk maken. Met behulp van het
drukontlastgereedschap kan deze overdruk weggenomen worden. Deze accessoire is verkrijgbaar voor
alle Holmatro slangensystemen en wordt standaard bij elke pomp meegeleverd.
Voorzichtig
Gebruik nooit tangen en dergelijke om de hydraulische koppelingen los te koppelen.
WAARSCHUWING
Zorg er altijd voor dat de drukontlastklep in de neutrale stand staat, voordat u de
hydraulische slang(en) loskoppelt van de pomp.
WAARSCHUWING
Zorg er altijd voor dat de drukontlastklep in de neutrale stand staat, voordat u de
hydraulische slang(en) loskoppelt van de pomp.
Opmerking
Wij raden u aan om meerdere exemplaren voorradig te hebben.

NL
16 916.000.901_000 HTS/HTW/FTW
5.4.2 High-Flow-systeem
Zie Fig. 11.
• Draai de knop van het drukontlastgereedschap linksom om ruimte voor de koppeling te maken.
• Druk het drukontlastgereedschap op de koppeling van de slang of het gereedschap en schroef het
gereedschap en de koppeling aan elkaar.
• Wikkel een doek om het drukontlastgereedschap. Laat hierbij de knop vrij voor bediening.
• Draai de knop rechtsom om de druk op te heffen. Hierbij komt wat olie vrij.
• Draai de knop linksom en verwijder het drukontlastgereedschap van de koppeling.
5.4.3 Quick-Lock-systeem
Zie Fig. 12.
• Draai de knop van het drukontlastgereedschap linksom om ruimte voor de koppeling te maken.
• Druk het drukontlastgereedschap op de koppeling van de slang of het gereedschap.
• Wikkel een doek om het drukontlastgereedschap. Laat hierbij de knop vrij voor bediening.
• Draai de knop rechtsom om de druk op te heffen. Hierbij komt wat olie vrij.
• Draai de knop linksom en verwijder het drukontlastgereedschap van de koppeling.
6Gebruik
6.1 Algemeen
Controleer de apparatuur op compleetheid en beschadigingen. Gebruik de apparatuur niet als deze
beschadigd is; neem dan contact op met de Holmatro-dealer.
6.2 Voor gebruik
Zie Fig. 2 t/m Fig. 6.
• Controleer het oliepeil in de pomp. Zie paragraaf 8.4.5.
• Plaats de pomp op een vlakke ondergrond. Zorg dat als de pomp niet op een vlakke ondergrond
kan worden geplaatst de olievuldop (4) het hoogste deel van de hydrauliekolietank is.
• Koppel de hydraulische slangen. Zie hoofdstuk 5.2.
6.3 Tijdens gebruik
Zie Fig. 2 t/m Fig. 6.
• Verwijder de pompstangvergrendeling (7).
WAARSCHUWING
Zorg ervoor dat de doek alle olieopeningen bedekt; zonder een doek kan er een wolk olie
ontstaan.
WAARSCHUWING
Zorg ervoor dat de doek alle olieopeningen bedekt; zonder een doek kan er een wolk olie
ontstaan.
WAARSCHUWING
Zorg ervoor dat u op de hoogte bent van alle veiligheidsvoorschriften en dat u het gebruik
van alle apparatuur beheerst van het systeem waar u mee gaat werken.

NL
HTS/HTW/FTW 916.000.901_000 17
• Open de ontluchtingsklep (3) (indien van toepassing) en zet de drukontlastklep (5) op de pomp in
de bedrijfsstand.
• Beweeg de pompstang met de hand of met de voet omhoog en omlaag (indien van toepassing). Dit
veroorzaakt een flow en/of opbouw van druk bij iedere neerwaartse beweging (slag). Bij bediening
van een gereedschap/cilinder zal deze bij iedere slag reageren.
6.4 Na gebruik
6.4.1 Sluit af en koppel los
Zie Fig. 2 t/m Fig. 6.
• Breng de pompstang weer horizontaal en zet hem met de pompstangvergrendeling vast.
• Zet de drukontlastklep (5) op de pomp op neutrale stand.
• Ontkoppel de hydraulische slang(en) van het gereedschap en de pomp. Zie hoofdstuk 5.3.
6.4.2 Inspectie
• Controleer de pomp op compleetheid, lekkage en beschadigingen. Gebruik de pomp niet als deze
lekt of beschadigd is, neem dan contact op met de Holmatro-dealer.
• Controleer het oliepeil en vul indien nodig tot het maximumniveau bij.
6.4.3 Reinigen en opbergen
• Hef de druk van de apparatuur op voordat u de apparatuur opslaat.
• Reinig de pomp en eventuele accessoires voorafgaande aan opslag.
• Maak de koppelingen en de stofkappen schoon. Zorg dat de stofkappen gemonteerd zijn.
• Maak de pomp droog wanneer deze in natte omstandigheden is gebruikt. Gebruik extra
conserveringsmiddelen (WD-40) op de externe stalen onderdelen.
• Sla de pomp horizontaal op in een droge, goed geventileerde ruimte.
7Storingen
7.1 Algemeen
Raadpleeg de Holmatro-dealer als de geboden oplossingen niet het gewenste resultaat opleveren of in
geval van andere problemen.
Vermeld bij storingen of reparatie altijd het type en het serienummer van de apparatuur.
7.2 De koppelingen kunnen niet gekoppeld of losgekoppeld worden
/i
Mogelijke oorzaak Oplossing
De koppelingen zijn vuil aan de voorzijde. Maak de koppelingen schoon.
Het gereedschap en/of de slang staan onder druk.
Dit kan gebeuren door temperatuurswisselingen
tijdens opslag en transport.
Gebruik het drukontlastgereedschap om de druk
af te laten. Zie paragraaf 5.4.
De koppelingen worden niet goed in lijn met elkaar
gebracht voor het koppelen.
Positioneer beide koppelingen in lijn tegen elkaar
en druk de koppelingen in één vloeiende
beweging in elkaar.
De koppelingen worden niet goed in lijn met elkaar
gebracht voor het ontkoppelen.
Ondersteun en begeleidt de mannelijke koppeling
bij het ontkoppelen.

NL
18 916.000.901_000 HTS/HTW/FTW
7.3 De koppelingen blijven niet gekoppeld
/i
7.4 Het gereedschap werkt niet of niet meer naar behoren
/i
7.5 De plunjer van het hydraulische gereedschap schuift uit, maar houdt de druk
niet op peil
/i
De borgring van de vrouwelijke koppeling is
geblokkeerd door vuil.
Controleer de borgring van de vrouwelijke
koppeling en maak deze schoon.
De vrouwelijke koppeling is defect. Laat een door Holmatro gecertificeerde technicus
deze vervangen.
Mogelijke oorzaak Oplossing
De buitenring wordt tijdens het koppelen
vastgehouden.
Houd de slang vast bij de buigrestrictie tijdens het
koppelen.
Het borgmechanisme in de vrouwelijke koppeling
werkt niet.
• Reinig de vrouwelijke koppeling met schoon
stromend water.
• Droog de koppeling af, en behandel de
binnenzijde van de buitenring met
conserverende olie.
• Herhaaldelijk de stofkap plaatsen en
verwijderen tot de buitenring terugspringt.
De vrouwelijke koppeling is defect. Laat een door Holmatro gecertificeerde technicus
deze vervangen.
Mogelijke oorzaak Oplossing
Eén of meerdere koppelingen zijn niet goed
gekoppeld.
Ontkoppel en koppel de koppeling(en) opnieuw.
De drukontlastklep op de pomp staat in de
neutrale stand.
Zet de drukontlastklep op de pomp in de
bedrijfsstand.
De pomp staat niet waterpas. Plaats de pomp horizontaal.
Er zit te weinig olie in de tank. Breng het olieniveau weer op het juiste peil, nadat
alle gereedschappen in de uitgangspositie zijn
gebracht.
De olie schuimt. De olietank ontluchten
De last is te zwaar. Belast een gereedschap niet meer dan met de
toegestane maximumbelasting.
De plunjer zit vast in de cilinder. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
Mogelijke oorzaak Oplossing
Er zijn afdichtingen lek. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
De pomp heeft een interne lekkage.
Mogelijke oorzaak Oplossing

NL
HTS/HTW/FTW 916.000.901_000 19
7.6 De plunjer van het hydraulische gereedschap schuift niet of langzamer dan
normaal in
/i
7.7 De pomp lekt olie
/i
7.8 De pomp lekt tijdens transport olie uit de tankontluchting
/i
7.9 De pompstang beweegt omhoog als druk aanwezig is
/i
8 Onderhoud
8.1 Algemeen
Zorgvuldig onderhoud van de apparatuur zorgt voor bedrijfszekerheid en verhoogt de levensduur van
het apparaat.
Mogelijke oorzaak Oplossing
Er staat druk op het systeem. Hef de druk in het systeem op door de
drukontlastklep op in de neutrale stand te zetten.
Er zit lucht in het hydraulische systeem. Ontlucht het hydraulische systeem.
De retourveer van de cilinder is defect of de
cilinder is op een andere manier beschadigd
Neem contact op met de Holmatro-dealer.
Mogelijke oorzaak Oplossing
De olietank bevat te veel olie. Breng het olieniveau weer op het juiste peil, nadat
alle gereedschappen in de uitgangspositie zijn
gebracht.
De koppelingen zijn niet goed aangesloten. Draai losse koppelingen aan.
Mogelijke oorzaak Oplossing
Het oliepeil is te laag. Vul de pomp bij met olie.
De ontluchtingsklep op de tank staat open. Sluit de ontluchtingsklep op de tank.
Mogelijke oorzaak Oplossing
De terugslagklep is defect. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
WAARSCHUWING
Neem bij de uitvoering van onderhoudswerkzaamheden altijd de betreffende
veiligheidsvoorschriften in acht. Draag de voorgeschreven persoonlijke
beschermingsmiddelen.

NL
20 916.000.901_000 HTS/HTW/FTW
8.1.1 Gevaarlijke stoffen
8.2 Onderhoudsmiddelen
/i
8.3 Onderhoudsschema
Dit schema is een gemiddelde. Afhankelijk van de intensiteit van het gebruik van de apparatuur kan
Holmatro u een onderhoudsschema op maat verschaffen.
/i
8.4 Onderhoudswerkzaamheden
8.4.1 Algemeen
• De werking van de pomp controleren
• Controleer de pomp op beschadigingen en lekkage. Laat de pomp als deze niet naar behoren werkt
en/of lekt door een door Holmatro gecertificeerde technicus repareren.
WAARSCHUWING
Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden
worden verbruikt op en voer deze op een milieuvriendelijke manier af.
Toepassing Soort onderhoudsmiddel Hoeveelheid
Stalen onderdelen Conserverende olie WD-40 Naar behoeven
Tectyl ML van Valvoline (conservering voor lange
duur)
Naar behoeven
Hydraulische koppelingen Conserverende olie WD-40 Naar behoeven
Pomp Hydrauliekolie ISO-L HV VG 15/22 Naar behoeven
Onderdeel Activiteit Tijdsinterval
Na elk gebruik Maandelijks of na iedere 10 bedrijfsuren Elke 3 maanden of na iedere 25 bedrijfsuren Elke 6 maanden of na iedere 50 bedrijfsuren Na iedere 100 bedrijfsuren Jaarlijks1
1. Onderhoud door Holmatro-dealer.
Algemeen Controleren x x
Hydraulische
koppelingen
Controleren, reinigen,
smeren
xx
Stofkappen Controleren, reinigen x x
Hydraulische slangen Controleren x x
Hydraulische olie Controleren,
toevoegen
xx x
Olietank Controleren,
ontluchten
xx
