HOMEDEPOT LUMINOSA KFR9317A User manual

THANK YOU
Item #0000 000 000
Model #EFG8195L-2

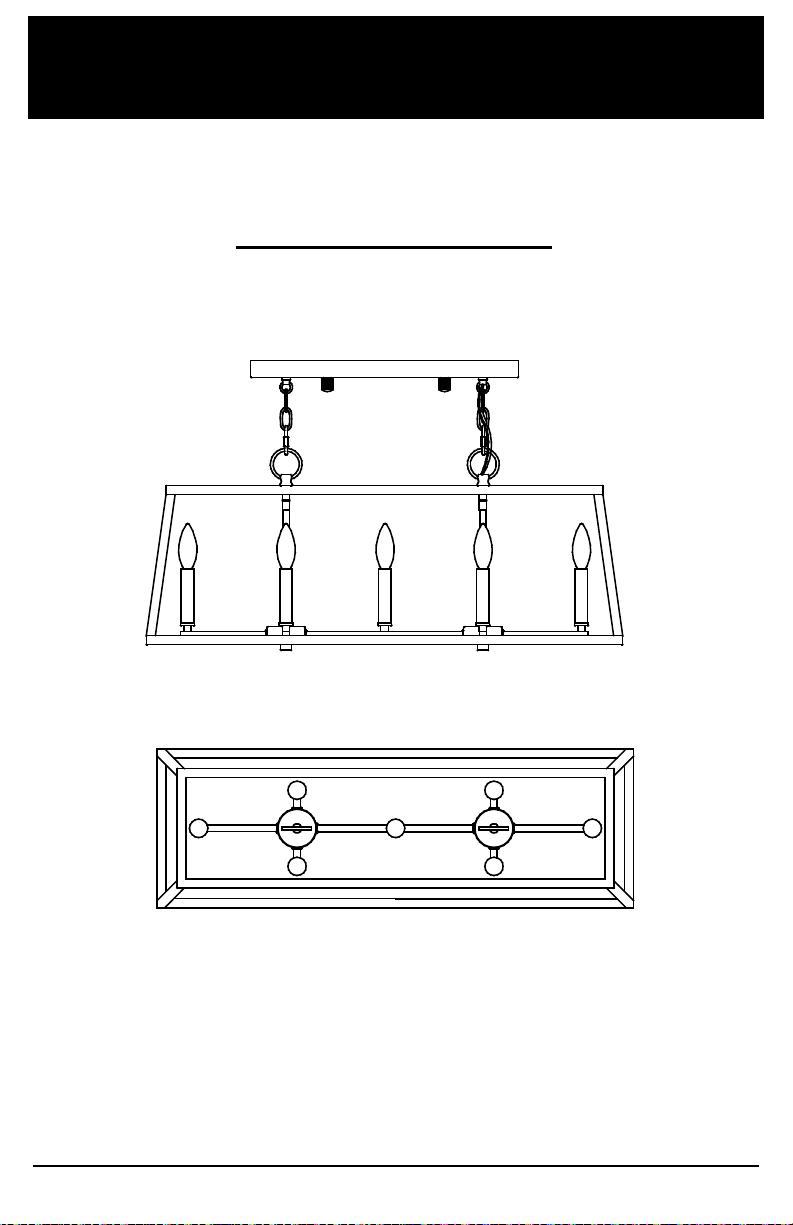

LUMINOSA Item #1005 169 868
Model #KFR9317A
USE AND CARE GUIDE
7-LIGHT INTERIOR PENDANT
Questions, problems, missing parts?
Please consult your local The Home Depot store
or email Customer Service [e-mail]
8 a.m. - 5 p.m., EST, Monday - Friday

2
Table of Contents
Table of Contents..................................2
Safety Information.................................2
Warranty.................................................2
What is Covered ......................................... 2
What is Not Covered................................... 2
Pre-Installation ......................................3
Planning Installation................................... 3
Tools Required ........................................... 3
Hardware Included..................................... 3
Package Contents ...................................... 4
Installation .............................................5
Care and Cleaning ................................7
Troubleshooting ....................................7
Safety Information
WARNING: Carefully read and understand the
information given in this manual before beginning the
assembly and installation. Failure to do so could lead to
electric shock, fire or other injuries which could be
hazardous or even fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
NOTICE: Changes or modifications not expressly approved by the
party responsible for compliance could void the user’s authority to
operate the equipment.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of five (5) years from date of purchase. This warranty applies only to the original consumer and only to
products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s
discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications,
alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in
any way not in accordance with the instructions supplied with the product. This warranty shall not apply to a
failure of the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or
any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on
any portion of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of
fitness for a particular purpose, other than the warranty contained herein. The manufacturer specifically
disclaims any liability and shall not be liable for any consequential or incidental loss or damage, including but
not limited to any labor / expense costs involved in the replacement or repair of said product.

3 .
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
TOOLS REQUIRED
Wire
Strippers Safety
Goggles
Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical Wire Cutters
Tape
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
NOTE: Keep your receipt and these instructions for proof of
purchase.
Part
Description
Quantity
AA
Mounting Plate
1
BB
Mounting Screw
2
CC
Outlet Box Screw (15 mm)
2
DD
Self-Threading Screw (25
mm)
2
EE
Plastic Anchor (25 mm)
2
FF
Steel Rope
1
GG
Quick Link
1
HH
Chain
6 ft.
II
Wire Connector
3
JJ
Ground Screw
1

4
Pre-Installation (continued)
PACKAGE CONTENTS
Part
Description
Quantity
A
Canopy
1
B
Screw Collar Loop
2
C
Lock Nut
2
D
Loop
2
E
Nipple
2
F
Socket
7

5 .
Installation
1

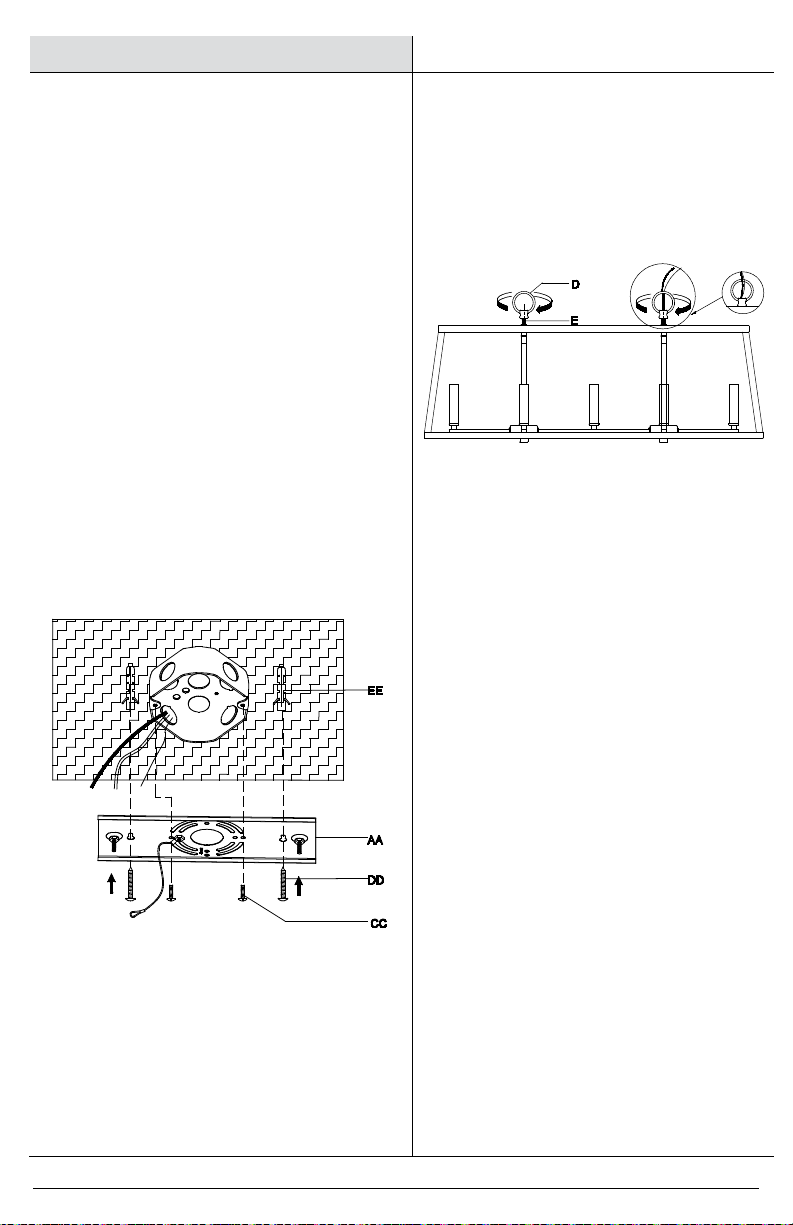

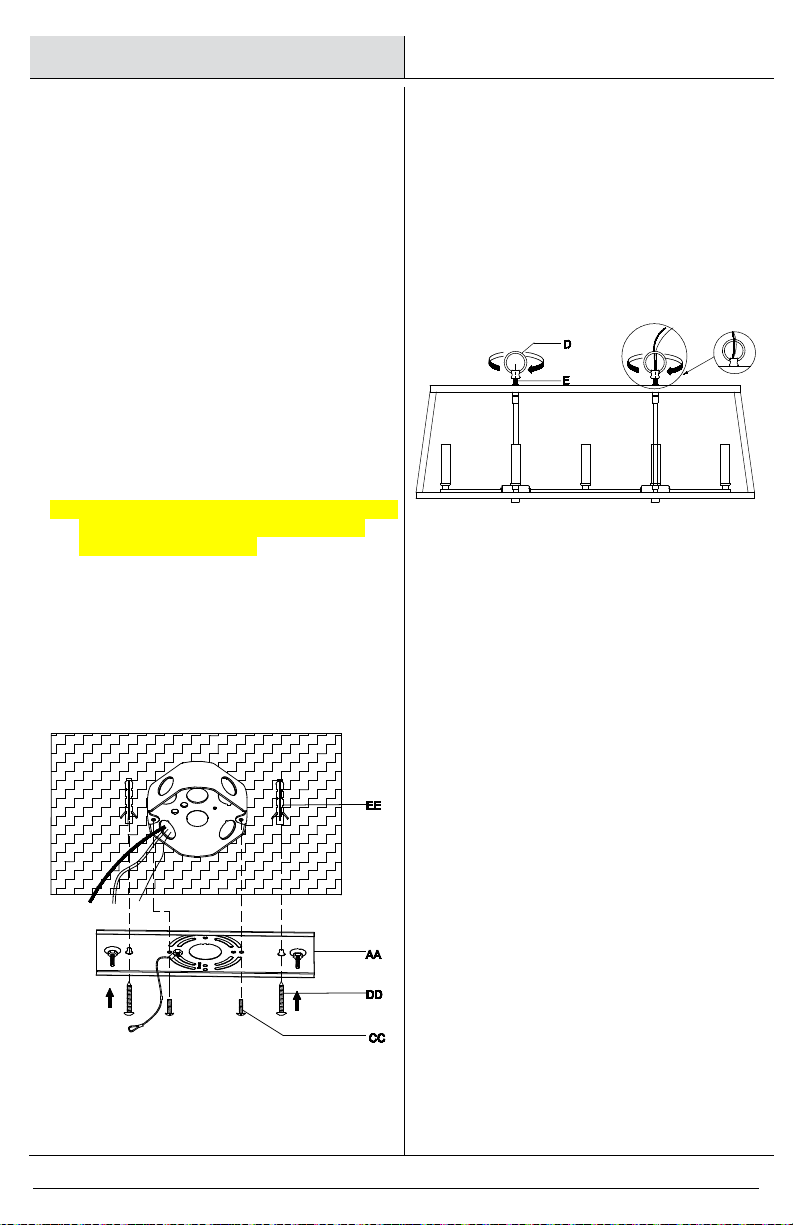

Attaching the mounting plate to
the ceiling
2
Securing the nipple
□Place the mounting plate (AA) over the outlet box,
so the outlet box can be seen in the circle in the
center of the mounting plate (AA).
□Mark the location of the two keyholes on the ceiling.
□Remove the mounting plate (AA) from the ceiling. Use
the drill to bore two 5 mm deep holes in the ceiling,
placing the holes following the location of the two
keyholes on the mounting plate (AA).
□Insert the plastic anchors (EE) into the holes on the
ceiling.
□Lightly screw the self-threading screws (DD) into the
plastic anchors (EE). Be sure to leave about 1/8 in.
between the heads of the self-threading screws (DD)
and the ceiling.
□Place the mounting plate (AA) onto the protruding
heads of the self-threading screws (DD).
□Gently move the mounting plate (AA) until the heads
of the self-threading screws (DD) slide into the
narrow ends of the keyholes.
□Attach the mounting plate (AA) to the outlet box (not
included) using the outlet box screws (CC).
□Screw the loop (D) onto the nipple (E).

6
Installation (continued)
3
Determining the correct length
of chain
4
Making the electrical
connections
□Use pliers and a screwdriver to twist open link on
the top of one of two chains
. Remove the open link.
Turn the quick link(GG) open at bottom end of the
chain (HH). Remove the quick link.
□Take one open link and use it to attach the chain
(HH) to the screw collar loop(B). Close the link.
□Use the quick link(GG) to attach the loop (D) to the
chain (HH), raising and lowering the fixture until
you achieve the desired height.
□Once the desired height is achieved, use pliers
and a screwdriver to twist open the last unused
link of chain (HH). Remove and save the excess
chain.
□Close the quick link(GG) and connect the chain
(HH) to the loop (D).
□Repeat the above action to second chain.
CAUTION: To avoid damage to the links, only open a link
enough to hook onto another link (about 5 mm). Cover the
chain (HH) with cloth to prevent damage to the link finish.
□Secure steel rope to shape T hook of canopy(A) as
illustration.
□Weave the fixture wires up through the chain (HH),
the screw collar loop (B) ,the canopy (A).
□Wrap the ground wire from the fixture around the
ground screw (JJ) on the mounting plate (AA), and
use a wire connector (II) to connect it to the ground
wire from the outlet box.
□Use a wire connector (II) to connect the wire
without writing on it (with raised ribs) from the
fixture to the white wire (neutral wire) from the
outlet box.
□Use a wire connector (II) to connect the wire with
writing on it from the fixture to the black wire (live
wire) from the outlet box.
□Wrap the three wire connections with electrical
tape for a more secure connection.
□Position the wires back inside the outlet box.

Item #0000 000 000
Model #EFG8195L-2
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals, solvents or hash abrasives.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.
Troubleshooting
Problem
Possible Cause
Solution
The fixture will not illuminate.
The power is off.
Ensure the power supply is On.
The circuit breaker is
off.
Ensure the circuit breaker is in the On position.
The fuse blows or circuit
breaker trips when the fixture
is illuminated.
The wires are crossed
or the power wire is
grounding out.
Check the wire connections.
Installation (continued)
5

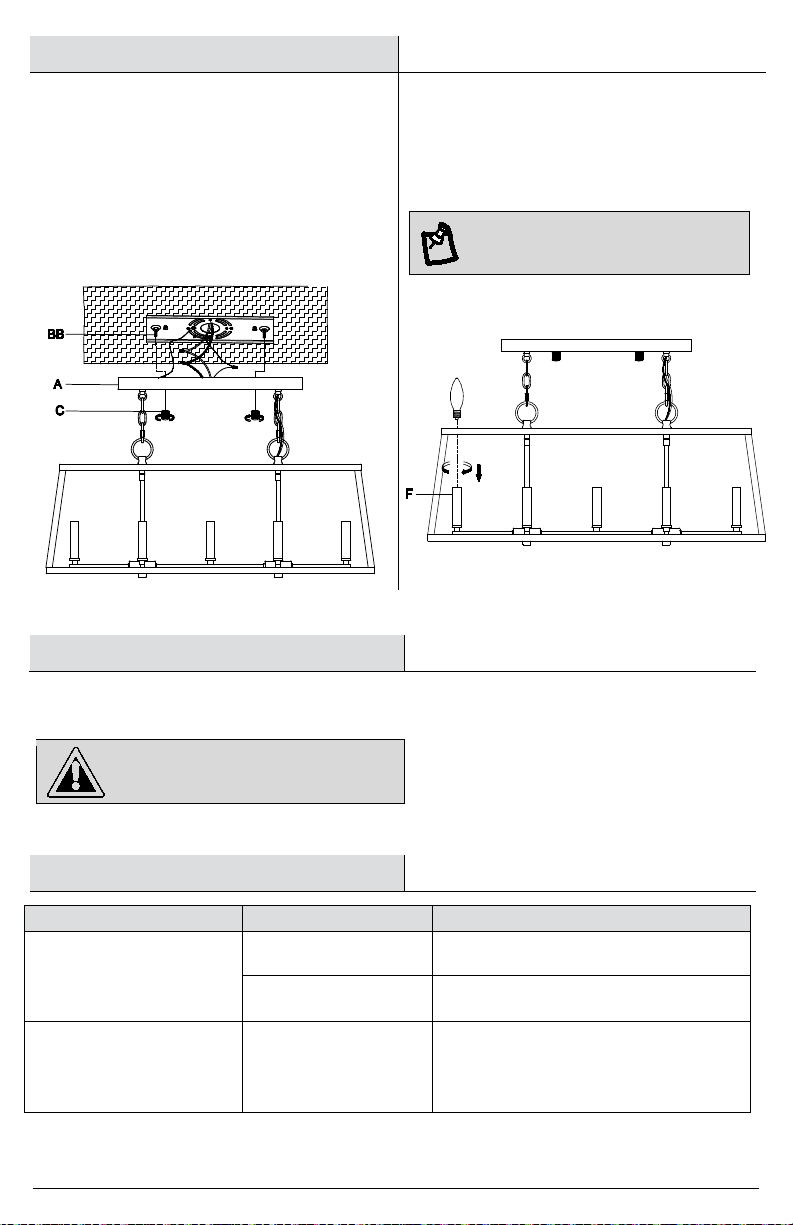

Securing the canopy
6
Installing bulbs
□Place the canopy (A) over the mounting screw (CC),
and ensure it is flush with the ceiling.
□Screw the lock nuts (C) onto the mounting
screws (BB) to secure the canopy to the
ceiling.
□Screw seven 60-Watt maximum, incandescent
candelabra-base bulbs (sold separately) into the
sockets (F).
NOTE: You can use LED equivalent energy-saving
bulbs that do not exceed 8 Watts each (sold
separately).
Care and Cleaning

8
Questions, problems, missing parts?
Please consult your local The Home Depot store
or email Customer Service [e-mail]
8 a.m. - 5 p.m., EST, Monday - Friday
Retain this manual for future use.
