HTW ESSENTIAL DIGITAL HTWTV30ESSDIG Service manual

HTWTV30ESSDIG |HTWTV50ESSDIG
HTWTV80ESSDIG
| HTWTV100ESSDIG
ESSENTIAL DIGITAL
ES
EN
FR
PT
IT
MANUAL DE USUARIO E INSTALACIÓN
OWNER’S AND INSTALLATION MANUAL
MANUEL DE L’UTILISATEUR ET D’INSTALLATION
MANUAL DO UTILIZADOR E INSTALAÇÃO
MANUALE DI UTENTE E INSTALLAZIONE
Por favor lea atentamente este manual antes de usar este producto.
Please, read carefully this manual before using the product.
Avant d’utiliser l’équipement, lisez attentivement les instructions.
Por favor leia atentamente este manual antes de usar o equipamento.
Per favore leggere attentamente questo manuale prima di utilizzare questo prodotto.
Gracias | Thank you | Merci | Obrigado | Grazie

MANUAL DE USUARIO
E INSTALACIÓN
ESPAÑOL
HTWTV30ESSDIG | HTWTV50ESSDIG
HTWTV80ESSDIG | HTWTV100ESSDIG
ESSENTIAL DIGITAL

Aviso especial
Antes de instalar el termo compruebe que dispone de una buena conexión a
tierra, de lo contrario el termo de agua no podrá ser instalado ni usado.
 No se debe usar extensiones de cables.
 Una mala instalación y uso del termo puede crear serias lesiones y destrozos
en el hogar.
Características de la instalación
Control completo automático: se añade automáticamente el agua fría y
caliente.
Dispone de múltiples dispositivos de protección y seguridad, como pro-
tección de calefacción y secado, protección de alta temperatura, alta
presión del agua, que son seguros de confianza.
Recipiente interior esmaltado, fabricado con técnicas avanzadas, (técni-
ca esmaltada) anti moho, prueba de corrosión, resistencia a las incrus-
taciones, prevención de fugas, alargando su tiempo de uso.
Los elementos de calefacción están diseñados con baja carga termal:
seguridad de confianza, alargando la vida de uso.
Equipamiento con prueba de corrosión y retardante de la incrustación
del equipo: hace al equipo más duradero.
Espesor PUF/ EPS aislamiento térmico eficiente y ahorro de
electricidad.
Control de temperatura: control preciso y fiable de la temperatura.
Simple y fácil de usar.
Especificaciones
30L
Volumen del tanque
de agua (Litros)
Potencia
Alimentación
eléctrica
Presión
Temperatura de
operación
150L 180L 1100L
1500W
220-240V~
0.75MPa
75
°
C
1

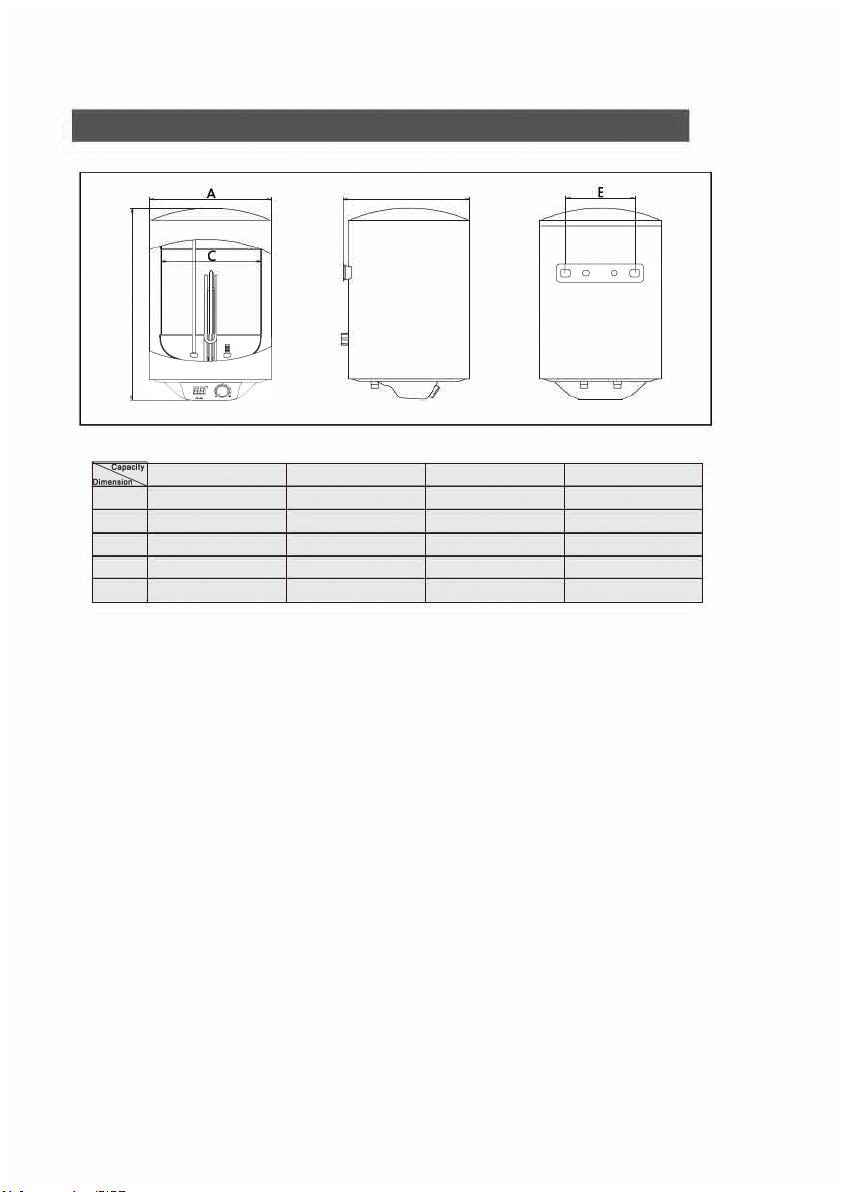

Dimensiones del producto para la instalación (modelo vertical)
B
o
�ad
30L 50L 80L 100L
A(mm)
B(mm)
655 778 848 1003
C(mm)
D(mm)
365 405
475
475
E(mm)
205 205 205 205
Nota: Todas las dimensiones están en mm, E: distancia de centro a centro.
Ø350
Ø390 Ø460 Ø460
Ø300 Ø340 Ø410 Ø410
2

Método de instalación
Nota: Por favor, asegúrese de usar los accesorios proporcionados con el
producto para instalar el termo. Este termo no puede ser colgado en un so-porte
sin que se haya confirmado que éste sea firme y seguro. Por otro lado, el termo
puede gotear por la pared, creando daños debido al agua, e incluso serios
accidentes. Cuando se determine la localización de los agujeros de los tornillos,
estos deben ser asegurados a no menos de una separación de 20 cm del objeto
colindante.
• El termo debe ser instalado en una pared segura y sólida. Si la robustez de
la pared no puede soportar el doble del peso del termo completamente
lleno de agua, entonces será necesario instalar un soporte especial.
• Después de escoger el lugar adecuado, determine la posición de los dos
agujeros usados para la expansión de los pernos con ganchos (200mm).
Realice dos agujeros en la pared con la profundidad y tamaño adecuados
para insertar los tornillos del termo, gire el gancho hacia arriba, apriete las
tuercas para fijarlo firmemente, y luego cuelgue el termo de agua eléctrico
en él (ver figura 3) .

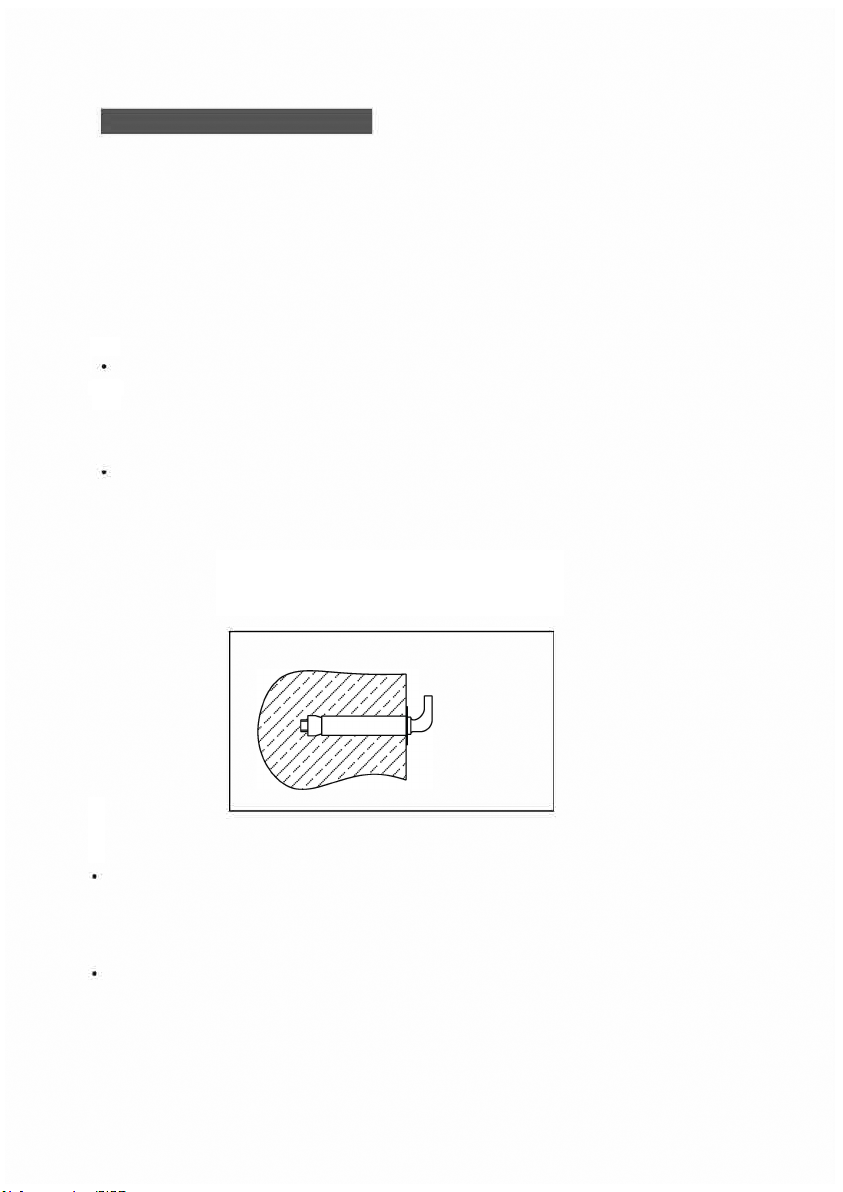

Perno de expansión
con gancho
�------------ Fig. 3
• Instale la toma de corriente en la pared. La alimentación eléctrica
debe estar a 3 clavijas, de 1 fase, 230V/16A. Se recomienda que el
lugar de la toma de corriente sea a la derecha del termo. La altura de
la misma respecto al suelo no debe ser menor de 1,8 m (ver fig.4).
• Si el baño es muy pequeño, el termo debe ser instalado en otro lugar.
Sin embargo con el fin de reducir las pérdidas de calor de la tubería, la
posición de la instalación debe estar lo más cerca posible del punto de
consumo.
3

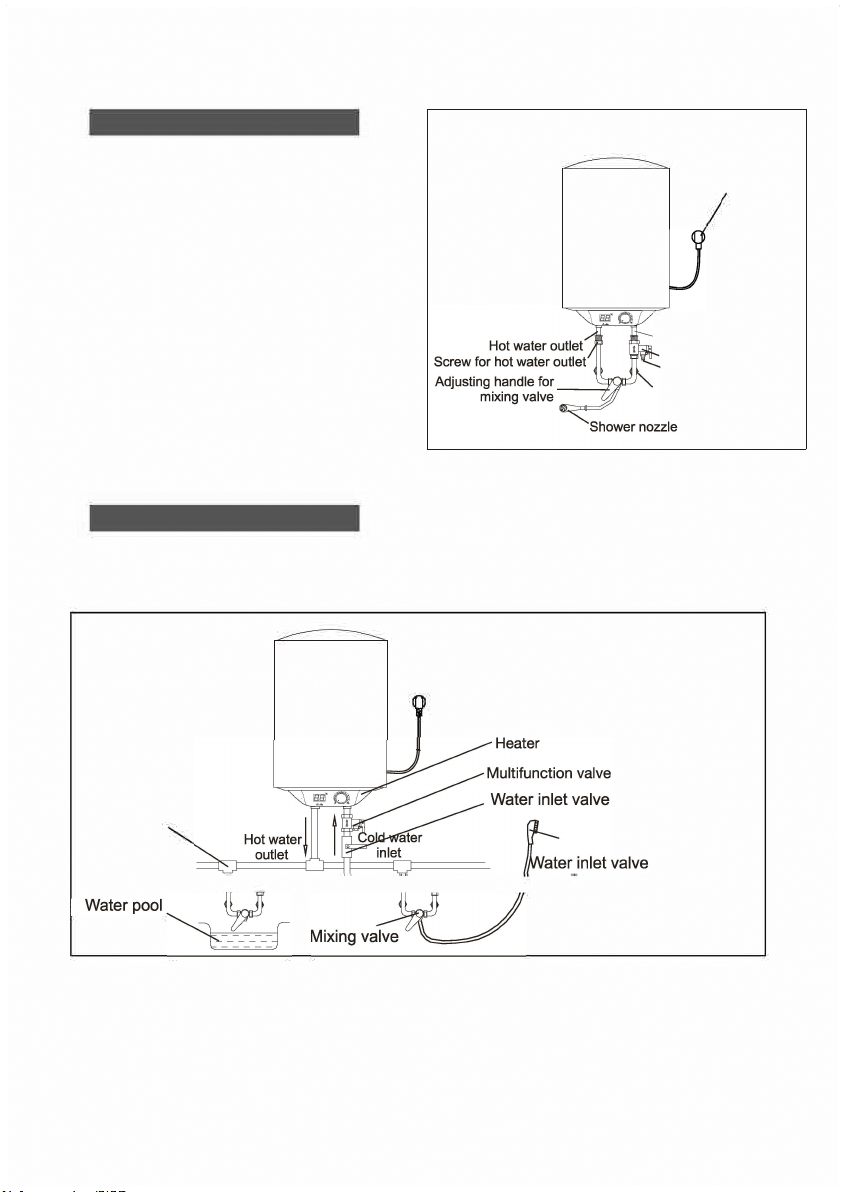

Conexión de tuberías
• Las dimensiones de válvulas de
multifunción y tuberías de en-
trada y salida son de 1/2" BSP.
•
•
La conexión de válvulas de mul-
tifunción con el termo en la entrada
de agua caliente.
Con el fin de evitar fugas al
conectar las tuberías, las juntas de
sellado de goma provistas con el
termo deben añadirse al final de los
hilos (ver fig.3.) Asegurar las juntas a
prueba de fugas.
Conexión de salida múltiple





 







(Fig.4)
• Si los usuarios desean realizar un sistema de suministro de agua múltiple, la
forma de hacerlo se muestra en la fig.4 con las conexiones de tuberías.

Triple entrada


. 

(Fig.5)
Recipiente
4

Métodos de uso


 
 

1. La ventana del display: dispone de 2 dígitos LED que pueden mostrar la temperatura
del agua de salida.
2. Luz indicadora de encendido: cuando se conecta a través del enchufe la luz verde se
enciende, cuando se desconecta a través del enchufe deja de funcionar y la luz se apaga.
3. Luz indicadora de la calefacción: cuando el agua se está caliente, la luz roja se enciende.
Cuando el agua deja de calentar o en proceso de calentamiento, la luz se apaga.
4. Botón de control de temperatura: ajusta la temperatura del agua.
OPERACIÓN:
Ajuste de calentamiento de temperatura del agua.
Gire el botón de temperatura para ajustar el agua caliente. El rango de ajuste es de
30-75ºC. Rotar en dirección de las agujas del reloj para tener mayor temperatura, y
rotar en dirección contraria para tener una temperatura menor. Es mejor girar el control del
botón en la zona de mayor temperatura para obtener el agua más caliente.
Calentamiento y templado
El calentador de agua puede controlar la temperatura automáticamente. Cuando se calienta
para ajustar la temperatura, el calentador de agua cortará el suministro de energía y dejará
de calentar. Cuando la temperatura del agua disminuye a un cierto valor, el calentador de
agua se conectará la fuente de alimentación y recalentará.
Nota: El agua caliente se suministra en modo calefacción/ calentamiento.
Parar el calentamiento
Cuando la perilla de control se ubica en "off", la fuente de alimentación se cortará y el
calentador de agua dejará de calentar.
5

•
•
•
•
•
•
Enchufe
 
(Fig.6)






(Fig.7)

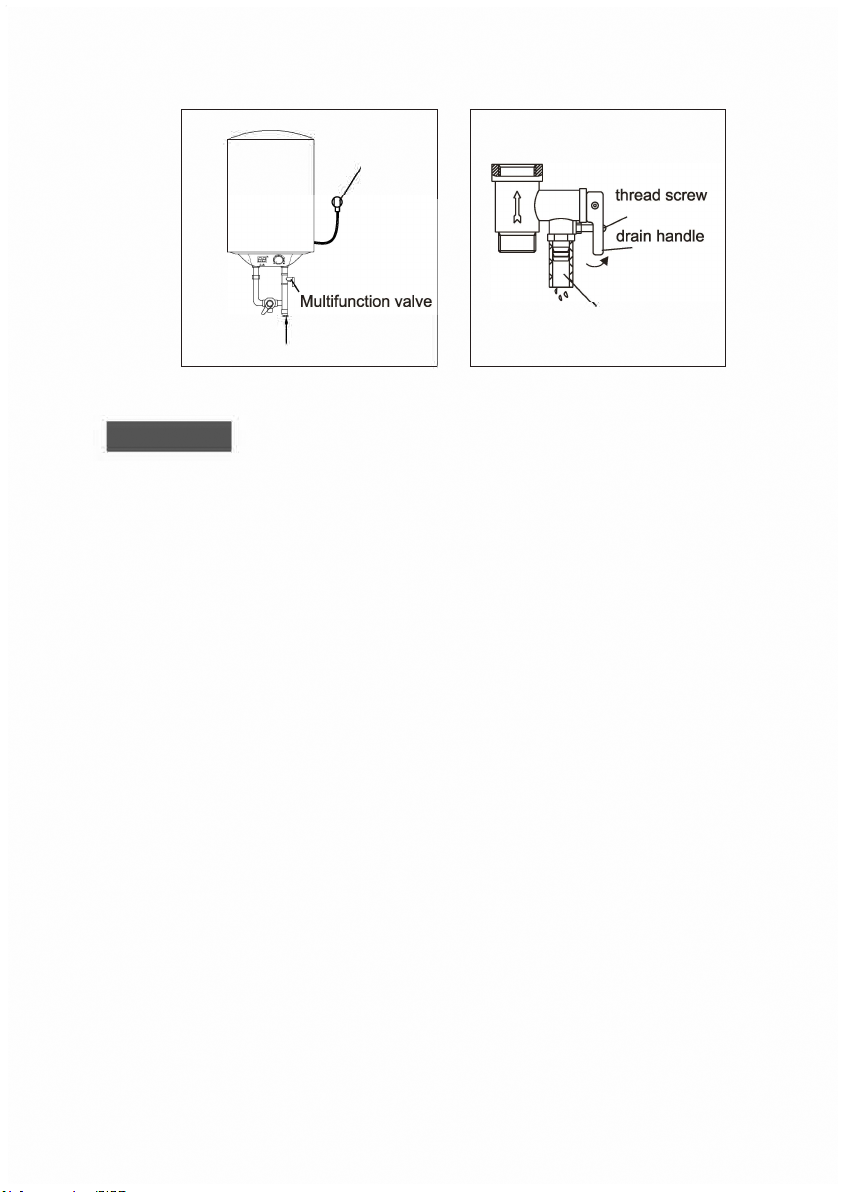

Precauciones
Durante el calentamiento, puede haber un goteo de agua desde el orificio de
liberación de presión de la válvula multifunción. Es algo normal. En el caso de que
haya una gran cantidad de fuga de agua, póngase en contacto con el servicio de
atención al cliente del centro de reparaciones. Este orificio de liberación de presión
no se bloqueará en ningún caso, de lo contrario, el termo puede resultar dañado, e
incluso causar un accidente.
La tubería de drenaje conectada al orificio de presión debe mantenerse inclinada
hacia abajo.
La temperatura del agua dentro del termo puede alcanzar los 75
º
C, por lo tanto
el agua caliente no debe ser expuesta a cuerpos humanos cuando comienza a salir.
Ajuste la temperatura del agua de forma adecuada para evitar escaldarse.

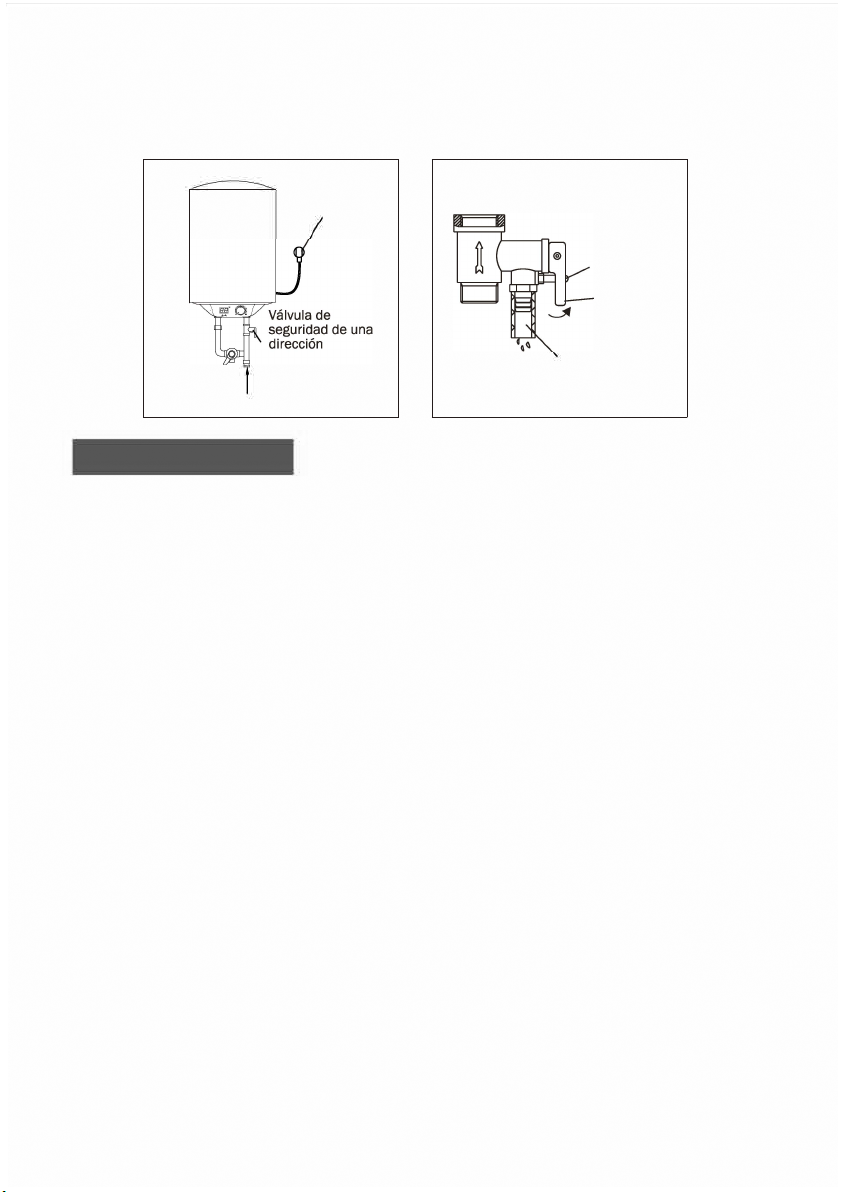

Desenroscar el tornillo de la válvula de seguridad multifunción y levantar el mango
de drenaje hacia arriba. (Mirar la fig. 7) para secar el agua del interior del tanque.
Si el cable de encendido está dañado, deberá ser sustituido por otro original del
mismo fabricante, y reemplazado por profesionales.
Si alguna otra parte y componentes del termo está dañada, por favor contacte con
el centro de reparaciones y el servicio de atención al cliente.
6

Mantenimiento
l. Compruebe la fuente del suministro de energía tanto en el enchufe como en la
toma de tierra para asegurarse de que están bien conectados.
2. Si el termo no se utiliza durante mucho tiempo, especialmente en las
regiones con baja temperatura atmosférica (más baja que 0ºC) el agua de
dentro del termo será vaciada. Esto evitará que se dañe el termo debido a
la congelación del agua en el interior del recipiente, (lea las precauciones
que aparecen en este manual para drenar el agua del recipiente interior).
3. Para asegurarse de que el termo de agua funcione eficientemente durante
mucho tiempo, es recomendable limpiar el contenedor interior y el depósito
del termo eléctrico, y sus elementos periódicamente.
4. Es obligatorio examinar el ánodo de magnesio cada seis meses o menos. Si el
ánodo se ha consumido, por favor, reemplácelo por un nuevo material.
Fallos y tratamientos
Fallos Razones Soluciones
La luz del indicador de calor
está apagada
Fallo del control de
temperatura de agua
Contacte con el centro de
atención al cliente.
El agua no fluye en la zona de
salida de agua caliente
La temperatura del agua es
muy alta
Hay fuga de agua
1. El suministro de agua ha sido
cortado.
2. La presión del agua es
demasiado baja.
3. La válvula de entrada de agua
no ha sido abierta.
Fallo del sistema de control de
temperatura.
Problema con el sellado de la
junta de la tubería .
1. Esperar la restauración del sumi-
nistro de agua.
2. Usar el termo cuando la presión del
agua es apropiada.
3. Abra la válvula de entrada de
agua.
Contacte con el centro de
atención al cliente.
Contacte con el centro de
atención al cliente.
7

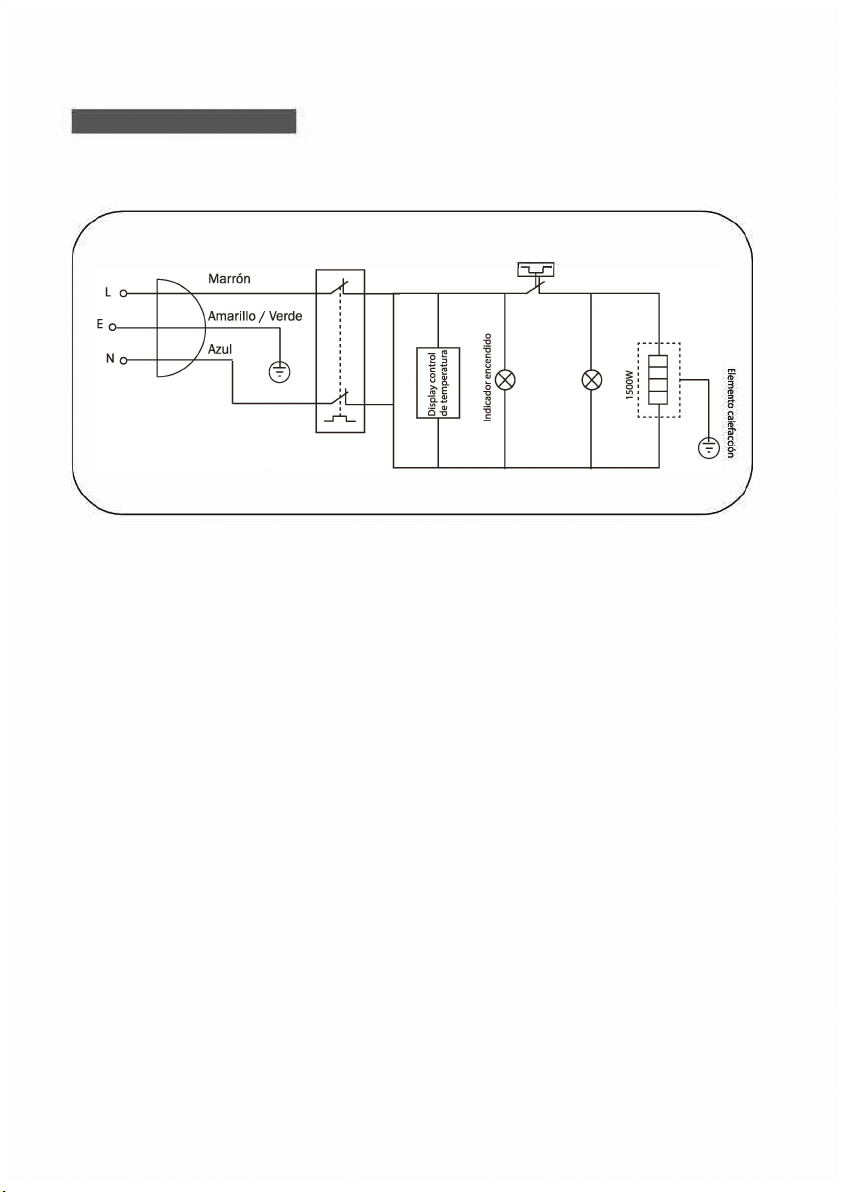

Diagrama de cableado
Control de temperatura
Termostato
(Fig. 8)
Indicador de calentamiento
8

9

OWNER’S AND
INSTALLATION MANUAL
ENGLISH
ESSENTIAL DIGITAL
HTWTV30ESSDIG | HTWTV50ESSDIG
HTWTV80ESSDIG | HTWTV100ESSDIG

Special advise
Before installing this water heater, check and confirm that the earthing
on the supply socket is reliably grounded. Otherwise, the water heater
shall not be installed and used.
Do not use extension boards.
lncorrect installation and use of the water heater may result in
serious injuries and loss of property.
Performance characteristics
°
• Adjustable range of wate r temperature from 30 to 75 C.
• Simple and easy to use.
Specifications
Watertank
vol ume (Liters)
Rated power
Rated voltage
Rated water
pressure
Maxwater
temperature
30L

50L

1500W
220-240V~
0.75MPa
75°C
80L

100L
• Completely automatic control : automatic addition of cold water,
automatic heating.
• Four-fold safety protection: multiple safety protection devices, such as dry
heating protection, extra-temperature, high hydraulic pressure protection,
anti-rust protection,etc.,Safe and reliable.
• Enameled inner container: manufactured by using advanced
enameling technique. lt is anti rust, corrosion-proof, incrustation-resistant,
leak-proof, with long life.
• Heating element designed with low thermal load: safe and reliable, for
longer life.
• Thick PUF for efficient thermal insulation and energy saving.
• Temperature controller: Accurate and reliable control of temperature.
11

Product dimension for installation (vertical model )
D
B
o
Note: AII the dimensions are in mm, E: center to center distance.
30L 50L 80L 100L
A(mm)
Ø350
Ø390 Ø460 Ø460
B(mm)
655 778 848 1003
C(mm)
Ø300 Ø340 Ø410 Ø410
D(mm)
365 405
475
475
E(mm)
205 205 205 205
12

Methods of installation
Note: Please ensure to use the accessories provided along with the product to
install this electric water heater. This electric water heater can not be hung
on the support until it has been confirmed to be firm and reliable.
Otherwise, the electric water heater may drop off from the wall,
resulting in damage of the heater, even serious accidents. When
determining the locations of the bolt holes, it shall be ensured that
there is a clearance not less than 0.2m on the right side of the electric
heater . This may be required during maintenance of heater.
This water heater shall be installed on a solid wall. lf the strength of
the wall cannot bear the load equal to two times of the total weight
of the heater filled fully with water, it is then necessary to install a
special support.
After selecting a proper location, determine the positions of the two
hales used far expansion bolts with hook (200mm). Make two hales
in the wall with the corresponding depth and size matching the
expansion bolts attached with the heater, insert the bolt, turn the hook
upwards, tighten the nuts to fix firmly, and then hang the water heater
on it (see Fig.3.).
Expansion bolt
(with hook)
Fig.3
lnstall the supply socket on the wall. The supply socket should be
3 pins, single phase,230V/16A.lt is recommended to place the socket
on the right side above the heater. The height of the socket to the
ground shall not be less than 1.8m (see Fig.4).
lf the bathroom is too small, the heater can be installed at another
place. However, in arder to reduce the pipeline heat losses, the
installation position of the heater shall be as near as possible to the
bathroom.
13

Connection of pipelines
• The dimension of multifunction valve
and the inlet /outlet pipe is ½"BSP.
• Connection of multifunction valve :
install the multifunction valve with the
heater on the inlet of the water
heater.
• In order to avoid leakage when
connecting the pipelines, the rubber
seal gaskets provided with the heater
must be added at the end of the
threads. Ensure leak proof joints.
Multi outlet connection






(Fig.4)
• lf the users want to install a multi-way supply system, refer to the method shown in Fig.4
for connection of the pipelines.
Power supply cord

Triple joint
Shower nozzle
==
Running water pipe
(Fig.5)
14


Methods of use
  
lllustration of Control Panel
Operation
1. Setting water heating temperature
Turn the temperature control knob can adjust heating temperature.
Th e temperature adjusting range is 30-75 ºC. Rotate clockwise to get higher
temperature, rotate counterclockwise to get lower temperature. lt is better to turn
control knob to high temperature area in arder to get more hot water.
2. Heating and warming
The water heater can control the temperature automatically. When heats to adjust
the temperature, the water heater will cut off the supply of energy and will stop
heating. When the water temperature drops to a certain value, The water heater will
connect the power supply and reheat. Note: Hot water is supplied in heating /
heating mode.
3. Stop heating
When the control knob locates at "off', power supply would be cut off and water
heater stop heating.
1. Display window: 2 digits LED display window can show the current water
temperature.
2. Power indicator lamp: when power supply is connected, green light is on; when
power supply is cut off, green light is off.
3. Heating lndicator Lamp: when water heater is heating, red light is on; when water
heater stops heating or in warming condition, red light is off.
4. Temperature control knob: adjusting water temperature.
15

•

 j 
Cautions
(Fig.6)

(Fig.7)
During heating, there may be drops of water dripping from the pressure release
hole of the multifunction valve. This is a normal phenomenon. lf there is a large
amount of water leak, please contact customer care center for repair. This
pressure release hole shall, under no circumstances, be blocked; otherwise, the
heater may be damaged, even resulting in accidents.
The drainage pipe connected to the pressure release hole must be kept sloping
downwards.
°
Since the water temperature inside the heater can reach up to 75 C, the hot
water must not be exposed to human bodies when it is initially used. Adjust the
water temperature to a suitable temperature to avoid scalding.
Unscrew the thread screw on the multifunction safety valve, and lift the drain handle
upwards (See Fig. 7) to drain the water from the inner tank.
lf the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or related qualified person in order to avoid a hazard.
This appliance is not intended for use by persons(including children)with reduce
physical, sensory or mental capabilities, or lack of experience and knowledge,
unless they have been give supervision or instruction concerning use of the
appliance by a person responsible for their safety.
•
•
•
•
16

1.
2.
3.
Maintenance
Check the power supply plug and socket frequently to make sure that
they have good, reliable contact and are well grounded without
overheating phenomenon.
lf the heater is not used for a long time, especially in the regions with low
atmospheric temperature (lower than 0ºC), the water inside the
heater shall be drained away. This will prevent the damage to the heater
due to water freezing in the inner container, (Refer Cautions in this
manual for the method to drain away the water from the inner container).
In order to ensure that the water heater operates efficiently for long time, it is
recommended to clean the inner container and the deposits on the electrical
heating components periodically.
It is mandatory to examine the magnesium anode every six months or less. If
the anode has been consumed, please replace with a new material.
Failures and treatment
Reasons
Failures of the temperature
controller.
Solutions
Contact the customer care
center.
1. Wait for restoration of water
supply.
2. Use the heater when
the water pressu re is
appropriate.
3.Open the inlet valve of
1. The water supply is cut off.
2. The water pressure is too
low.
3. The inlet valve of water
supply is not open. water supply.
Failures
The heating indicator light
is off.
Water not flowing out of the
hot water outlet.
The water temperature is
too high.
Water leakage.
Failure of the temperature
control system.
Problem of the seal at pipe
joints.
Contact the customer care
center
Contact the customer care
center
18
17
4.
