Radijator BIO max 23.1 User manual

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
1
Kotao na
BIOMASU/
Heating boiler
BIOMASS
OPERATED
OPŠTA UPOZORENJA
Nakon uklonjenog pakovanja uveriti se u kompletnost isporuke, i u slučaju nedostataka,
obratiti se prodavcu koji je prodao kotao
Kotao mora biti upotrebljen isključivo za namenu koju je predvideo proizvođač.
Isključuje se bilo kakva odgovornost od strane proizvođača za štetu uzrokovanu
osobama, životinjama ili stvarima, u slučaju grešaka pri montaži, regulaciji, održavanju
ili nepravilnom korišćenju.
U slučaju curenje vode isključiti uređaj sa električnog napajanja, zatvoriti napajanje
vodom i obavestiti ovlašćeni servisi ili ovlašćenog montera.
Ovo uputstvo je sastavni deo uređaja i mora se čuvati sa pažnjom i mora UVEK pratiti
uređaj i u slučaju promene vlasnika ili korisnika ili u slučaju priključenja na drugu
instalaciju. U slučaju oštećenja ili nestanka tražiti novi primerak od ovlašćenog prodavca.
SERIJE
BIOmax/
SERIES
BIOmax
INSTRUKCIJE/ INSTRUCTION MANUAL
Montaža,korišćenje i održavanje kotla/ Assebly,use and maintenance of heating boiler

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
2
Sadržaj:
1. Važna upozorenja;
1.1 Minimalna udaljenost od zapaljivih materijala;
2. Opis kotla;
3. Montaža;
3.1 Opšta upozorenja;
3.2 Mere i uredjaji bezbednosti kod kotlova BIOmax;
3.3 Kotlarnica;
3.4 Priključenje na dimnjak;
4. Presek BIOmax kotla sa opisom elemenata;
5. Šema veze automatike;
6. Tabela sa tehničkim podacima;
7. Hidraulična šema;
8. Start rada kotla i održavanje;
8.1 Displej automatike;
8.2 Start rada kotla na biomasu;
8.3 Kratko uputstvo za upotrebu automatike;
8.4 Greške prilikom startovanja kotla;
8.5 Održavanje kotla;
8.6 Natpisna pločica;
8.7 Izjave;
8.8 Nalepnice;
8.9 Proizvođač;
9. Garancija.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
3
1.Važna upozorenja
OPŠTA UPOZORENJA
Nakon uklonjenog pakovanja uveriti se u kompletnost isporuke, i u slučaju nedostataka,
obratiti se prodavcu koji je prodao kotao.
Kotao mora biti upotrebljen isključivo za namenu koju je predvideo proizvođač.
Isključuje se bilo kakva odgovornost od strane proizvođača za štetu uzrokovanu
osobama, životinjama ili stvarima, u slučaju grešaka pri montaži, regulaciji, održavanju
ili nepravilnom korišćenju.
U slučaju curenje vode isključiti uređaj sa električnog napajanja, zatvoriti napajanje
vodom i obavestiti ovlašćeni servis ili ovlašćenog montera.
Ovo uputstvo je sastavni deo uređaja i mora se čuvati sa pažnjom i mora UVEK pratiti
uređaj i u slučaju promene vlasnika ili korisnika ili u slučaju priključenja na drugu
instalaciju. U slučaju oštećenja ili nestanka tražiti novi primerak od ovlašćenog prodavca.
VAŽNA UPOZORENJA
Podsećamo da korišćenje uređaja na biomasu i čvrsto gorivo i koji imaju kontakt sa električnom
energijom i vodom zahtevaju poštovanje sigurnosnih mera i to:
Zabranjeno je korišćenje kotla od strane dece i osoba sa ograničenim mogućnostima bez
pratnje.
Zabranjeno je korišćenje kotla na instalacijama sa radnom temperaturom većom od
110˚C, i radnim pritiskom većim od 3 bara.
Zabranjeno je korišćenje lako zapaljivh goriva (alkohol, nafta).
Zabranjeno je odlaganje lako zapaljivih materijala u blizini kotla i u blizini vrata za
loženje. Pepeo se mora odlagati u zatvorene i nezapaljive spremnike.
Zabranjeno je spaljivanje otpada i materijala čije sagorevanje prouzrokuje plamen ili
opasnost od eksplozije (npr. plastične kese, piljevinu, ugljenu prašinu, blato itd.)
Zabranjena je bilo kakva intervencija tehničkog lica (naročito se to odnosi na zamenu
grejača ili proveru ispravnosti nekog drugog el. uređaja...) ili čišćenja, pre nego se kotao
isključi sa električnog napajanja i to izvlačenjem utičnice iz glavnog mrežnog napajanja.
Zabranjena je izmena na sigurnosnim elementima.
Zabranjeno je zatvaranje ventilacionih otvora na prostoriji u kojoj se nalazi kotao.
Ventilacioni otvori su neophodni za pravilno sagorevanje
Zabranjeno je izlaganje kotla atmosferskim neprilikama. Sam kotao nije predviđen za
spoljnu montažu i ne sadrži sistem protiv smrzavanja.
Zabranjeno je isključivanje kotla ukoliko spoljna temperatura može da padne ispod
NULE (opasnost od smrzavanja).
U slučaju intervencije na bilo kom elektro uređaju kotla, ceo uređaj isključiti sa elektro
instalacije i to tako što se izvadi utičnica iz mrežnog napajanja.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
4
Rad sa uređajem kotla zabranjen je ljudima sa posebnim potrebama (uključujući i decu)
kako fizičkim tako i mentalnim, osim uz nadzor staratelja i ljudi koji su odgovorni za
njihova ponašanja.
Deca moraju biti pod nadzorom staratelja kako se ne bi igrala sa uređajem kotla.
Ako je oštećena strujna zaštita, mora biti zamenjena u samoj fabrici i servisirana od
strane ovlašćenog servisera ili kvalifikovanih ljudi da bi se izbegao rizik od strujnog
udara.
1.1 Minimalna udaljenost od zapaljivih materijala
Obezbedite odgovarajuću udaljenost od zapaljivih materijala, ako je potrebno obezbediti
zaštitu istih.
Minimalna udaljenost od zapaljivih materijala je propisana zakonom- molimo da se o
tome raspitate kod stručnih lica, koja se bave grejanjem, i dimničara.
Minimalna udaljenost kotla i cevi za odvod dimnih gasova od slabo i prosečno gorivih
materijala treba da bude najmanje 100mm.
Minimalno rastojanje od lako zapaljivih materijala je 200mm, a isto važi i za materijale
čija zapaljivost nije poznata.
Opasnost od požara!
Skladištenje zapaljivih materijala i
tečnosti u blizini kotla je
zabranjeno.
Obavezno upozorite korisnike o
potrebnoj minimalnoj udaljenosti
zapaljivih materijala od kotla.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
5
2.Opis kotla
Kotao serije BIOmax je razvijen sa ciljem da RADIJATOR INŽENJERING ponudi tržištu kotao
koji je po svojim mehaničkim i termičkim osobinama izrazito namenjen biomasi kao gorivu.
Koristeći uopšteni pojam „BIOMASA“ naravno da se pre svega misli na pelet,ali treba istaći i
mogućnost loženja sa košticama voća i to pre svega višnja,trešnja.Ukoliko korisnik želi da
koristi neki oblik biomase koji nije naveden,obavezno treba da kontaktira službu
konstrukcije i razvoja Radijator inženjeringa ili ovlašćenog prodavca, jer vrlo često
pojedini oblici biomase zahtevaju posebna,specifična rešenja sagorevanja.Prilikom
korišćenja navedenih goriva podrazumeva se automatska kontrola glavnih parametara rada.U
svim navedenim primerima korišćenja biomase zahteva se određen stepen suvoće goriva.
Samo sagorevanje se u ovoj situaciji odvija pod prinudnom promajom centrifugalnog ventilatora,
a postoji izvlačenje dimnih gasova i dodavanje sekundarnog vazduha usisnog ventilatora na
izlaznom delu kotla. Naravno da je BIOmax u ovim uslovima sagorevanja efikasniji nego
njegovi prethodnici koji funkcionišu po principu slobodne promaje ili prinudne promaje samo
jednog ventilatora.
Drveni peleti su dobijeni od 100% celuloze. Ostaci drveta pod visokim pritiskom su sabijeni u
pelet prečnika 6mm i dužine 2-3cm. Pelet treba pravilno skladištiti i to na suvom mestu da bi se
obezbedilo efikasno sagorevanje. Kotlovi BIOmax 23.1 i BIOmax 35 koriste pelet prečnika
6mm, dužine 5-30mm i vlažnosti do 10% izrađen po standardu EN 14962-2.
Serija kotlova BIOmax proizvodi se za sada u dve varijante snage i to BIOmax23.1 i BIOmax35.
BIOmax23.1 pokriva opseg snaga od 15÷23 kW, a BIOmax35 je u opsegu 20÷34,9 kW.
KONSTRUKCIJA
Po spoljašnjem dizajnu,dimenzijama ložišta,otvorima za loženje i čišćenje BIOmax je zadržao
sve dobre osobine predhodnih modela po kojima je RADIJATOR INŽENJERING prepoznatljiv
na tržištu.
Vodeni deo kotla,njegov način izmene toplote između dimnih gasova i vode,prilagođen je
biomasi. Zbog primene dva ventilatora,tj. prinudne promaje put dimnih gasova duži je nego kod
standardnih kotlova.Iz istih razloga moguća je primena usmerivača dimnih gasova tzv.
turbulatora koji dodatno povećavaju stepen iskorišćenja kotla.Kod kotlova BIOmax gde su
izmenjivačke cevi prečnika 42mm (BIOmax23.1) i 48mm (BIOmax35) spiralni turbulatori su
primenjeni i imaju dvostruku ulogu tj. dovode do boljeg iskorišćenja ali i do lakšeg čišćenja.
(pogledati sliku 1)
Stepen korisnosti na pelet je preko 90%. Tokom rada dolazi do stvaranja naslaga gareži i pepela
na izmenjivačkom delu kotla i to značajno utiče na slabiju izmenu i porast temperature dimnih
gasova.Ako se kotao ne čisti duže vreme moguć je toliki porast temperature dimnih gasova da

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
6
dolazi do prekida rada kotla. Obe veličine Biomax kotla poseduju bakarni izmenjivač za
priključenje ventila za termičko osiguranje.Svi delovi vodenog dela kotla izrađeni su od bešavnih
cevi kvaliteta ST 35.4 i kotlovskih limova debljine 5mm i više,u zavisnosti od snage kotla.
Limovi su kvaliteta 1.0425 EU standard odnosno P265GH standard EUII.
Slika1. Presek tela kotla
Ložište (slika 2,poz.2)je po svojem principu rada tzv. „izviruće“,gde gorivo iz zone transporta
ide vertikalno uvis tj.izvire do zone sagorevanja. Napravljeno je od masivnih izolacijskih
materijala i sivog liva.
Transport goriva obezbeđen je pužnim transporterima (slika 2,poz.5). Uočljiva je razlika
dozatora za BIOmax23.1 i dozatora BIOmax35. Naime, radi se o razlici u vidu ventila za
štelovanje vazduha koji se postavljaju na dozator BIOmax23.1 a sve to kako bi se dobila što
bolja emisija dimovodnih gasova (slika2), dalje objašnjeno u tekstu u tački 8.2. Gorivo dolazi iz
silosa zapremine 240 L (slika 2,poz.6). U slučaju potrebe vrlo je lako, demontirati ceo sklop u tri
nezavisne celine: silos,mehanizam za nalaganje i kotao (slika 2,poz.1 i 2).

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
7
Slika2. Prikaz demontažnih celina kotla
1. Telo kotla
2. Ložište
3. Pepeljara
4. Pužni transporter-dozer
5. Silos

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
8
3.Montaža
3.1 Opšta upozorenja
Kotao mora biti pravilno postavljen zbog pravilnog rada!
Kotao se isporučuje sa spoljnom oblogom koja sadrži izolaciju debljine 30mm.
Položaj silosa i mehanizma za transport peleta je standardno fabrički desni u odnosu na kotao.
Moguće je naručiti da se u fabrici sklopi i leva varijanta. Takođe, ako je potrebno lako je
promenu izvršiti i na terenu jer je silos i ceo mehanizam dozatora demontažan u odnosu na
kotao.Elektro priključci su konektorskog tipa tako da za njihovo rastavljanje i ponovno
sastavljanje nije potrebno osoblje specijalizovane elektro struke.
Silosi za Biomax23.1 i BIOmax 35 imaju fleksibilnu vezu sa
mehanizmom za transport, a sve to kako bi se izbegle vibracije tokom rada .
Slika3. Prikaz fleksibilne veze

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
9
Maksimalni radni pritisak kotla je 3 bar-a, minimalni 1 bar, a maksimalna radna
temperatura kotla je 110 C.
Kotao je sa 2 ventilatora, automatikom kao i keramičkim grejačima za potpalu i svi
ovi uredjaji koriste napajanje 230V,tako da nepravilno instaliranje i neoprezno rukovanje
mogu da ugroze ljudski život strujnim udarom.
Kotao na čvrsto gorivo i prinudnom promajom treba instalirati prema važećim
normama i zakonskim propisima.Svaka izmena ili na mehaničkoj konstrukciji ili na
električnoj instalaciji smatraće se narušavanjem garancijiskih uslova i dovešće do njenog
narušavanja.
Prilikom neodgovornog transporta ili manipulacijom rezervnog dela, ako dođe do
udara u sklop koji služi za potpalu vrlo verovatno dolazi do oštećenja keramičkih grejača.
Ova oštećenja ne podležu garanciji.
Prilikom montaže na hidrauličku instalaciju kotao mora biti obezbeđen na propisan
način od prekoračenja maksimalne radne temperature i pritiska.
Za propisnu montažu odgovoran je instalater centralnog grejanja koji priključuje
kotao na hidraulički sistem.
Radijator inženjering , kao proizvođač kotla, ne preuzima nikakvu odgovornost za
štete prouzrokovane lošim instaliranjem kotla.
Prilikom bilo kakve intervencije na elektro uređajima BIOmax-a, ceo sistem
isključiti sa glavnog mrežnog napajanja.
Osnovni zahtevi koje treba ispoštovati prilikom montiranja su:
- Kotao može da bude priključen na otvoreni sistem centralnog grejanja, ali i na zatvoren
sistem centralnog grejanja. U slučaju priključenja na zatvoreni sistem, preporučuje se
ugradnja ventila za termičko osiguranje oticanjem,što je određeno i odgovarajućim
zakonima svake države u kojoj se kotao priključuje.
- Kotao mora da se nalazi na sigurnoj udaljenosti od lako zapaljivih materijala.
Kotao mora biti dovoljno udaljen od mogućih prepreka u kotlarnici radi čišćenja i
održavanja.Pogledaj sliku 10.
-Električno napajanje kotla je 230V i 50Hz i priključenje svih uređaja koje kotao sadrži
treba uraditi prema vazećim propisima i priključenje radi lice sa odgovarajućim
ovlašćenjem.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
10
-Priključenje na dimnjak takođe se radi prema obavezujućim propisima kao i preporukama
proizvođača što se može videti u narednom tekstu.
3.2 Mere i uredjaji bezbednosti kod kotlova BIOmax;
Za bezbedan rad kotla potrebno je ugraditi i održavati ih ispravnim sledeće elemente:

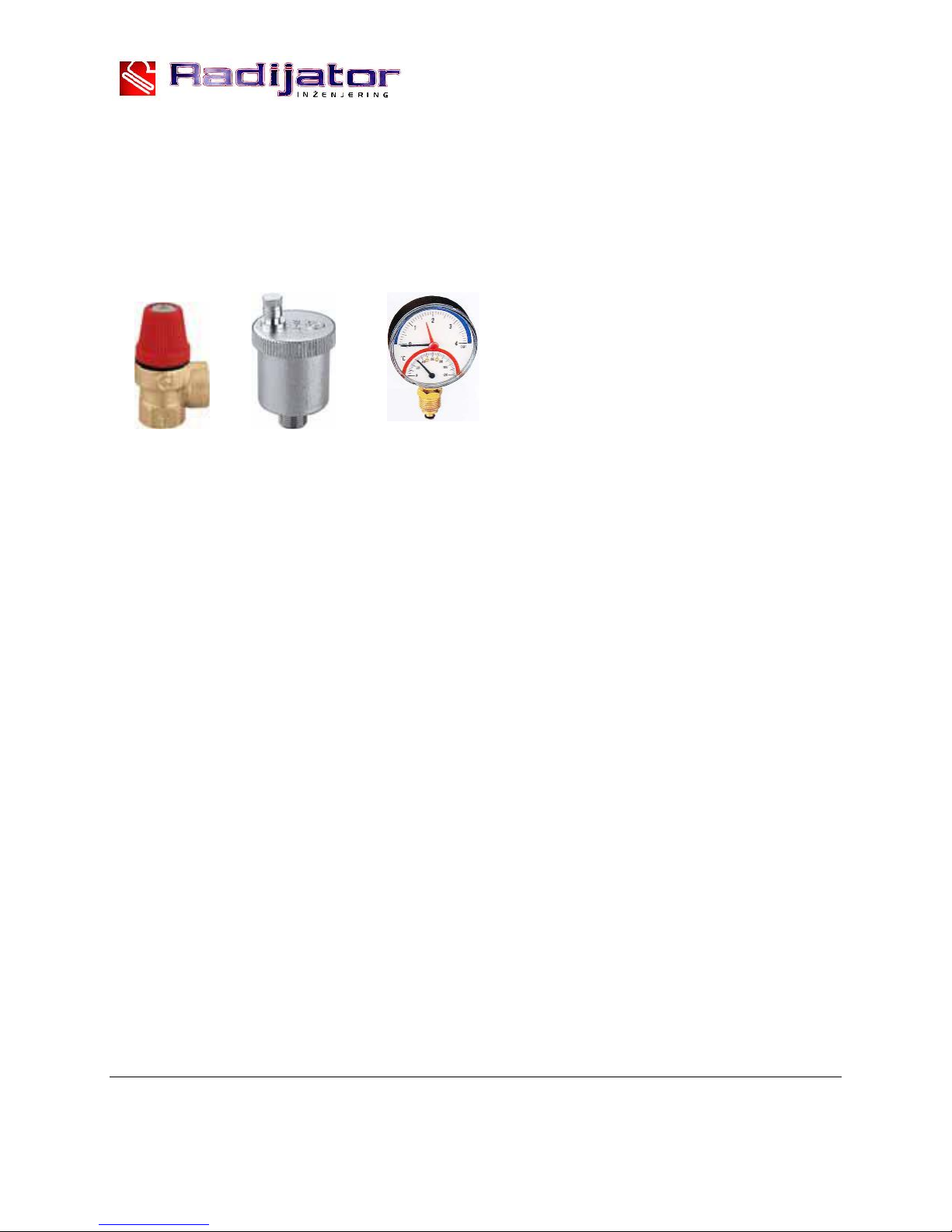

-Ventil sigurnosti na pritisak (slika 4)
Slika 4. Slika 5. Slika 6.
Ventil sigurnosti na pritisak mora biti nazivnog prečnika 1/2 cola baždaren na
maksimalno 3 bara.
Ovaj sigurnosni element koji spada u grupu limitatora pritiska mora da bude takve
konstrukcije da izdrži i kratkotrajna prekoračenja i temperature i pritiska kao i određen
sadržaj glikola u tečnosti za grejanje.
Obično na istom mestu se priključuju još i odzraka (slika 5) i manometar (slika 6) tako
da ova tri elementa zajedno sačinjavaju sigurnosnu grupu i montiraju se preko ,,T ‘’
priključka.
Ovaj sigurnosni element mora da podleže i periodičnim ponovnim baždarenjima o čemu
investitor tj. korisnik kotla mora da poseduje validnu dokumentaciju.
Ventil sigurnosti mora biti montiran na najvišoj tački kotla i direktno na kotlu bez bilo
kakvog cevovoda ili bilo kojih drugih elemenata između. Za ovu svrhu postoji i
posebno predviđen priključak (videti sliku) . Strogo je zabranjeno bilo kakvo reduciranje
prečnika ovog priključka.
Ispusni tj. izduvni deo ventila sigurnosti mora da bude od cevi čiji je prečnik najmanje
jednak nazivnom prečniku ispusnog dela ventila.Takođe dozvoljeno je za njegovu
izradu koristiti najviše jedan luk radijusa r > 3d.
Sigurnosni ventil mora posedovati nazivnu pločicu i na njoj sledeće podatke:
-naziv proizvođača
- oznaka tipa sigurnosnog ventila/godina ispitivanja
- nazivni protok
-podatak za koji toplotni učinak je sigurnosni ventil podešen
-najviši pritisak otvaranja tj. 3 bara
Obavezna je provera ispravnosti rada u određenim vremenskim periodima kao i ponovna
baždarenja od strane sertifikovanih firmi. Ove obaveze se sprovode u skladu sa zakonom

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
11
svake zemlje u kojoj je kotao namontiran. Obavezno čuvati pisani dokument o podacima
zadnjeg baždarenja sigurnosnog ventila.
Na povratnom vodu montirati barem još jedan ventil sigurnosti na pritisak.
-Ventil termičkog osiguranja oticanjem (slika 7)
Slika 7.
Ovaj sigurnosni element ima takođe ulogu ograničivača temperature. U daljem tekstu
biće označen sa skraćenicom VTO.
U nekim ekstremno opasnim situacijama prelaz vode u vodenu paru je takav da ventili
sigurnosti za pritisak nisu dovoljni da obezbede sigurnost hidrauličkog sistema. Iz ovog
razloga je obavezna ugradnja VTO. U zavisnosti od zakonskih regulativa zemalja u
kojima se kotao montira, VTO je potrebno ugraditi samo za snage veće od određenih ili
za svaku snagu kotla obavezno ugraditi VTO.
Mesto ugradnje prikazano je na šemi montaže kotla na instalaciju i na slici 8.
U kotlu se isporučuje bakarna spirala tako da je potrebno koristiti VTO sa izmenjivačem
kao na slici 8. Do VTO-a se dovodi hladna sanitarna voda. Kada sonda VTO-a ima
informaciju da je temp. preko 95°C VTO se otvara i voda prolazi kroz bakarnu spiralu.
Posle izvesnog vremena temp. vode u kotlu se vraća na normalnu.
Jedan priključak spirale koristimo za VTO, a drugi za ispust vode koja je prošla kroz
spiralu. Koji je priključak spirale za VTO, a koji je ispusni je nebitno. Obavezno je
pridržavati se uputstava ugradnje koje je dao proizvođač VTO.
Obavezno u određenim vremenskim periodima proveravati funkciju VTO.
Kao što je već rečeno jedan kraj VTO je za montažu na izmenjivač kotla, a do drugog se
dovodi hladna voda pod pritiskom. Naročito je bitno da protok te vode bude neometan i
pri nestanku el. energije.
Ukoliko je nemoguće obezbediti dotok hladne sanitarne vode i pri nestanku
el.energije, obavezno kotao priključiti na otvoren sistem.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
12
Slika 8 .Prikaz postavljanja sigurnosnih elemenata
Termostati u automatici kotla (slika 9)
U samoj automatici koja vodi proces sagorevanja i utiče na rad dva kruga grejanja postoje dva
termostata. Oba su slične konstrukcije kao termostat prikazan na slici 9. i imaju i sigurnosne
funkcije kao limitatori temp. vode u kotlu. Zbog sigurnosne uloge u funkcionisanju kotla oba
termostata imaju nezavisne sonde za merenje temperature vode.
Prvi termostat je tzv. radni i on služi da ograniči temperaturu do nivoa koji želi korisnik.
Drugi termostat je sigurnosni jer prekida rad ventilatora koji pospešuje plamen,odnosno dodaje
novu energiju. Sigurnosna temperatura je ograničena na 95°C.
Pumpu za grejanje je veoma važno priključiti preko automatike iz sigurnosnih razloga.
Kada temp. vode u kotlu dostigne kritičnu vrednost od 95°C ventilator staje sa radom ali
pumpa se obavezno uključuje kako bi razmenila toplotu vode kroz radijatore.
Slika 9. Termostat na automatici

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
13
3.3 Kotlarnica
Kotlarnica mora biti obezbedjena od smrzavanja.
Podloga za kotao u kotlarnici mora biti od nezapaljivog materijala. Preporučene vrednosti
udaljenosti sve četri strane kotla u odnosu na zidove kotlarnice ili neka druga kruta tela
(akumulacioni bojler itd.) prikazane su na slici 10.Ove vrednosti udaljenosti omogućavaju
siguran pristup prilikom loženja,dovoljan prostor za čišćenje i nesmetan pristup ventilatoru i
ventilu za punjenje i pražnjenje. Kotao sa svoje leve strane (kada je silos na desnoj) treba da
bude udaljen od zida od 100 do 200mm tj.onoliko koliko je potrebno prostora za priključenje
ventila za termičko osiguranje oticanjem.Ako se ventil ne ugradjuje onda prostor može da bude i
manji.Prostor sa desne strane kotla, koji se preporučuje da bude barem 800mm od silosa bitan je
iz razloga što posle čišćenja kotla korisnik tada prolazi i izvlači pepeljaru iz zadnjeg dela ložišta.
Takođe ovaj prostor je potreban i za eventualno vađenje mehanizma za pelet radi periodičnog
održavanja. Prostor iza kotla bitan je zbog montaže na hidraulički sistem ali i zbog eventualne
demontaže sistema za elektro potpalu.
Kotlarnica mora da poseduje dovoljne otvore za ventilaciju kako za svež vazduh tako i za
odvođenje istrošenog vazduha!
Slika 10. Pozicioniranje kotla u kotlarnici

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
14
DIMENZIJE
Tip kotla
A (mm)
B (mm)
C (mm)
D (mm)
BIOmax23.1
200
800
1000
800
BIO max 35
200
1000
1000
1000
Ukupna površina ovih otvora je minimalno 150cm² za snage do 50kW, a za snagu preko 50kW
površina mora biti veća za jos 2cm² po kW.
A=150cm²+
)50(
22kWQ
kW
cm n 
n
Q
= moguće snage preko 50kW.
Nedostatak dovoljne ventilacije u kotlarnici može da uzrokuje više problema u radu kotla. Glavni
problem je nemogućnost postizanja visokih temperature izlažne vode tj.ne postizanje
maksimalne snage što dovodi do kondezovanja u kotlu.
Uzeti u obzir neophodan minimalni prostor koji je potreban za prilaz sigurnosnim
elementima i za izvršenje operacija čišćenja i redovnog remonta.
Utvrditi da li je stepen električne zaštite u skladu sa karakteristikama prostorije u kojoj ce
kotao biti smešten.
Zabranjeno je izlaganje kotla atmosferskim neprilikama.Sam kotao nije predviđen za
spoljnu montažu i ne sadrži sistem protiv smrzavanja.
Zabranjeno je zatvaranje ventilacionih otvora na prostoriji u kojoj se nalazi kotao.
Ventilacioni otvori su neophodni za pravilno sagorevanje.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
15
3.4 Priključenje na dimnjak
Kotao Biomax radi sa prinudnom promajom i to pod dejstvom dva ventilatora, ali ipak treba
ispoštovati pravila za odabir dimnjaka kao da se radi o kotlu sa blagim potpritiskom u ložištu na
neko drugo gorivo,kao na lož ulje na primer.Da bi kotao radio dobro prečnik dimnjaka mora
da bude barem jednak prečniku dimnjače kotla tj. za Biomax23.1 to je 130mm, a za
Biomax 35 to je 160mm, visine 7 do 8 metara sve u zavisnosti od pokrivenosti dimnjaka
nekim drugim visokim građevinama pored njega.U suprotnom može doći do problema u
radu, naročito u fazi potpale i u režimu rada na čvrsto gorivo. Najoptimalnije postavljanje kotla
na dimnjaču je takvo da prava koja spaja centar izlaza dimnih gasova iz kotla i centar
priključenja na dimnjak bude u blagom usponu (do 3%) (slika 11).
Slika 11. Prikaz priključenja na dimnjak i prikaz položaja sonde na dimnjači
Treba izbegavati ako je moguće lukove, a ako nije onda je maksimalni broj lukova (2).Dimni
kanal od kotla do dimnjaka poželjno je izolovati, posebno ako ima lukova i dužih deonica.
U kućištu ventilatora izduvnih gasova fabrički je ugrađena sonda dimnih gasova.Pre puštanja u
rad proveriti da li je posle transporta još uvek na svom mestu, jer bez pravilno postavljene sonde
nema ni rada kotla.
Sam dimnjak treba da je napravljen od keramičkih cevi,oko njih treba da je izolacija debljine 3-
5cm i zadnji spoljni sloj je cigla ili specijalni dimnjački elementi. Ako dimnjak ipak nije od
keramike već od cigle, povrsina svetlog preseka takvog dimnjaka mora da bude 30% veća nego
ovakva površina keramičkog dimnjaka.
Dimnjak mora da ima i vratanca za čišćenje a ona moraju dobro da dihtuju.Izlaz dimnjaka na
krovu mora da bude po određenim propisima.Razlikuju se dva slučaja: ako je ugao krova manji
od 12 ْ◌ i ako je ugao krova veci od 12 ْ◌.Za ugao manji od 12 ْ◌ visine dimnjaka iznad krova je
1m a za ugao veci od 12 ْ◌ treba pogledati skicu.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
16
Ukoliko mislite da je dimnjak prejak i da isuviše hladnog vazduha prolazi kroz kotao,na izlazu iz
kotla postoji klapna kojom može da se smanji protok izduvnih gasova.
Dimnjak treba redovno da se čist ili barem jedanput godišnje.
Ukoliko dimnjak nije propisne visine,poprečnog preseka ili ako se ne čisti
moguće su komplikacije u radu kotla.Pre svega nije moguć visokotemperaturni
rezim rada,tj.nema maksimalne radne snage,a posledice toga je pojava
kondezacije što utiče na radni vek kotla.
Slab dimnjak je glavni razlog da u toku potpale kotla ili u toku rada
imamo pojavu dima na gornjim ili donjim vratima,naročito pri većim brojevima
obrtaja ventilatora

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
17
4. Presek BIOmax kotla sa opisom elemenata

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
18
Opis:
1. Telo kotla;
2. Donja vrata za čišćenje ložišta;
3. Gornja vrata za čišćenje tela kotla;
4. Poklopac otvora za čišćenje izmenjivačkih cevi;
5. Vrata oplate;
6. Ložište (PELET);
7. Grejač;
8. Donji pužni transporter;
9. Ćelijasti transporter – VALVOLA;
10. Gornji pužni transporter;
11. Fleksibilna veza silosa i dozatora;
12. Silos;
13. Priključak za dimnjak;
14. Automatika.

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
19
5. Šema vezivanja automatike

36000 Kraljevo, Živojina Lazića - Solunca br.6, Srbija
tel. [phone], fax. [phone], http://www.radijator.rs
e-mail: [e-mail]
20
Sve linije koje su prikazane isprekidano na šemi spoljnih priključenja su provodnici koje je
potrebno da instalira tehničko lice prilikom priključenja spoljnih uređaja na automatiku kotla.
Sva priključenja dodatnih uređaja tehničko lice obavlja preko dva konektora koja se nalaze na
zadnjem delu kotla. Jedan konektor je tropolni, a jedan je sedmopolni. Tropolni je za priključenje
sobnog termostata što je prikazano na nalepnici samog konektora.
Za sobne termostate bitno je da budu sa baterijskim napajanjem tj. da
nemaju na sebi bilo kakav dovod napona 220 V.Na samom termostatu za
povezivanje se koristi NC (normalno zatvoreni kontakt).
Sedmopolni konektor je za priključeni mrežni kabal i za priključenje cirkulacione pumpe i
pumpe akumulatora odnosno bojlera za sanitarnu vodu.
Kotao može da radi i u slučaju da nije priključena pumpa za centralno
grejanje,ali preporuka proizvođača je da se ona ipak priključuje jer ima funkciju
sigurnosnog elementa.Uključuje se kada temperatura vode u kotlu preraste 90˚C.
Kotao je prema fabričkim podešavanjima prilagođen hidro instalaciji kao na slici 12.
Slika 12.
Očigledno je da postoji samo jedno merno mesto S1 i ta sonda je već fabrički postavljena. Druga
sonda ovom slučaju ostaje neupotrebljena (saonda fabrički nije postavljena pa se može naručiti
direktno od proizvođača kotla „Radijator inženjering“).
Pumpu P2 koja služi za sanitarnu vodu ne moramo da ugradimo. Parametar koji određuje
tip hidro instalacije u samoj automatici je P37 i za ovakvu hidro šemu je P37 postavljen na 5.
Ukoliko želimo da koristimo automatiku da vodi proces i zagrevanja akumulatora preko
odgovarajuće pumpe, onda hidraulička šema treba da bude kao na slici 13. Mesto merenja sonde
temperature vode u akumulatoru je označeno sa S2.
