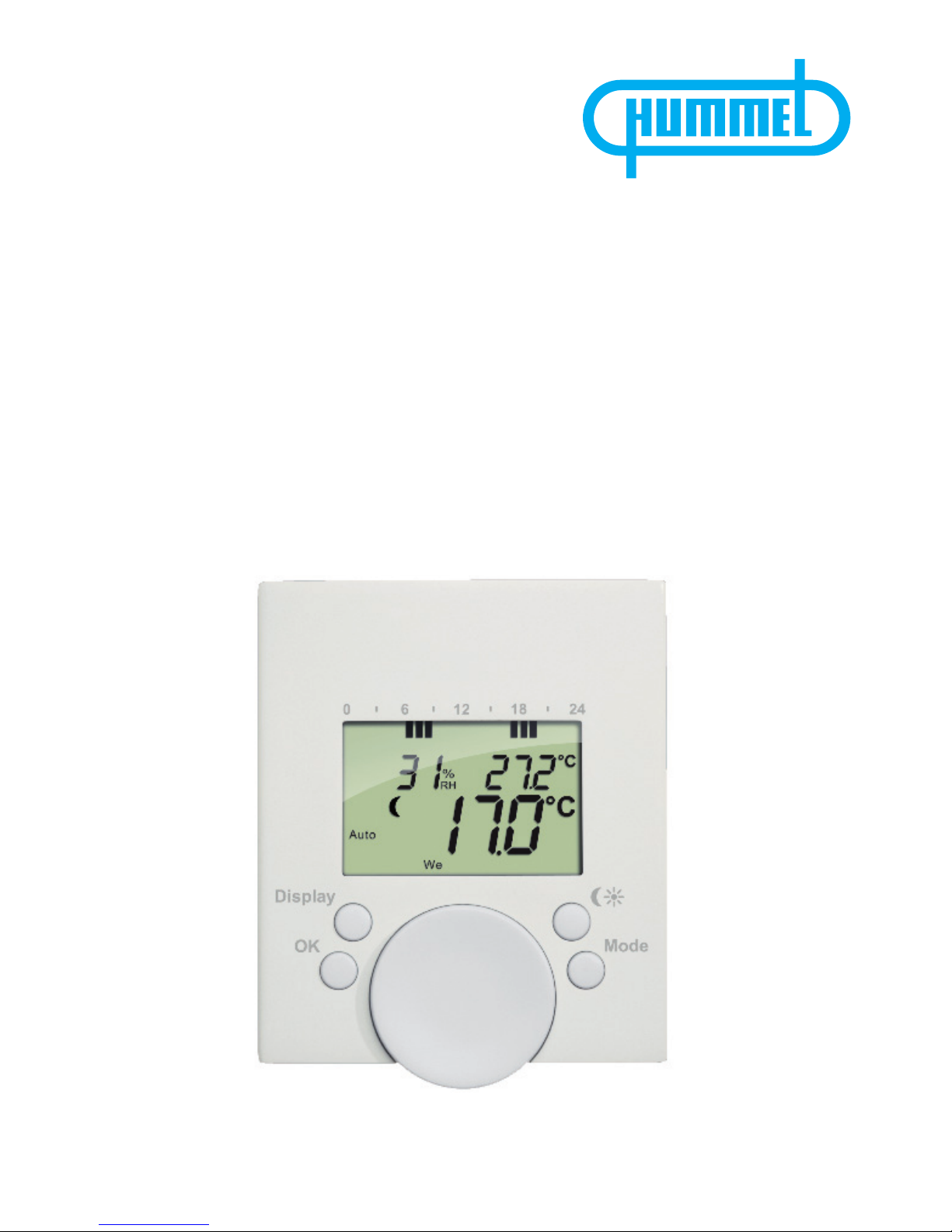

Hummel Radio wall thermostat User manual

1
Bedienungsanleitung
Operating Manual
Mode d’emploi
Handleiding
Funk-Wandthermostat (S. 2)
Radio wall thermostat (p. 19)
Thermostat mural ( p. 22)
Wandthermostaat (p. 32)

2
Inhaltsverzeichnis
1. Bedienung und Display .............................................3
2. Bestimmungsgemäßer Einsatz .................................4
3. Batterien einlegen (wechseln) ...................................5
4. Datum und Uhrzeit einstellen ....................................6
5. Wandthermostat montieren.......................................6
6. Betriebs-Modi............................................................7
7. Konfigurationsmenü ..................................................7
8. Wochenprogramm einstellen ....................................8
9. Wochenprogramm: Beispiele....................................9
10. Display-Inhalt im Normalbetrieb .............................10
11. Display-Ansicht umschalten....................................10
12. Anlernen an Funk-Energiespar-Regler....................11
13. Anlernen an den Wandthermostat ..........................12
14. Ablernen von Funkkomponenten ............................13
15. Komfort- und Absenktemperatur............................13
16. Urlaubsfunktion einstellen.......................................13
17. Entkalkungsfahrt einstellen .....................................14
18. Fenster-auf-Funktion / Lüften .................................14
19. Werkseinstellungen wieder herstellen ....................15
20. Kindersicherung / Bediensperre .............................15
21. Heizpause einstellen................................................15
22. Frostschutzbetrieb einstellen..................................16
23. Entsorgungshinweis ................................................16
24. Sicherheitshinweise.................................................16
25. Hinweise zum Funkbetrieb ......................................17
26. Technische Hinweise ...............................................17
Lesen Sie diese Anleitung sorgfältig, um das Gerät in
Betrieb zu nehmen. Bewahren Sie die Anleitung zum
späteren Nachschlagen auf.
1. Ausgabe Deutsch 09/2010
Dokumentation © 2010 HUMMEL AG
Alle Rechte vorbehalten.

3

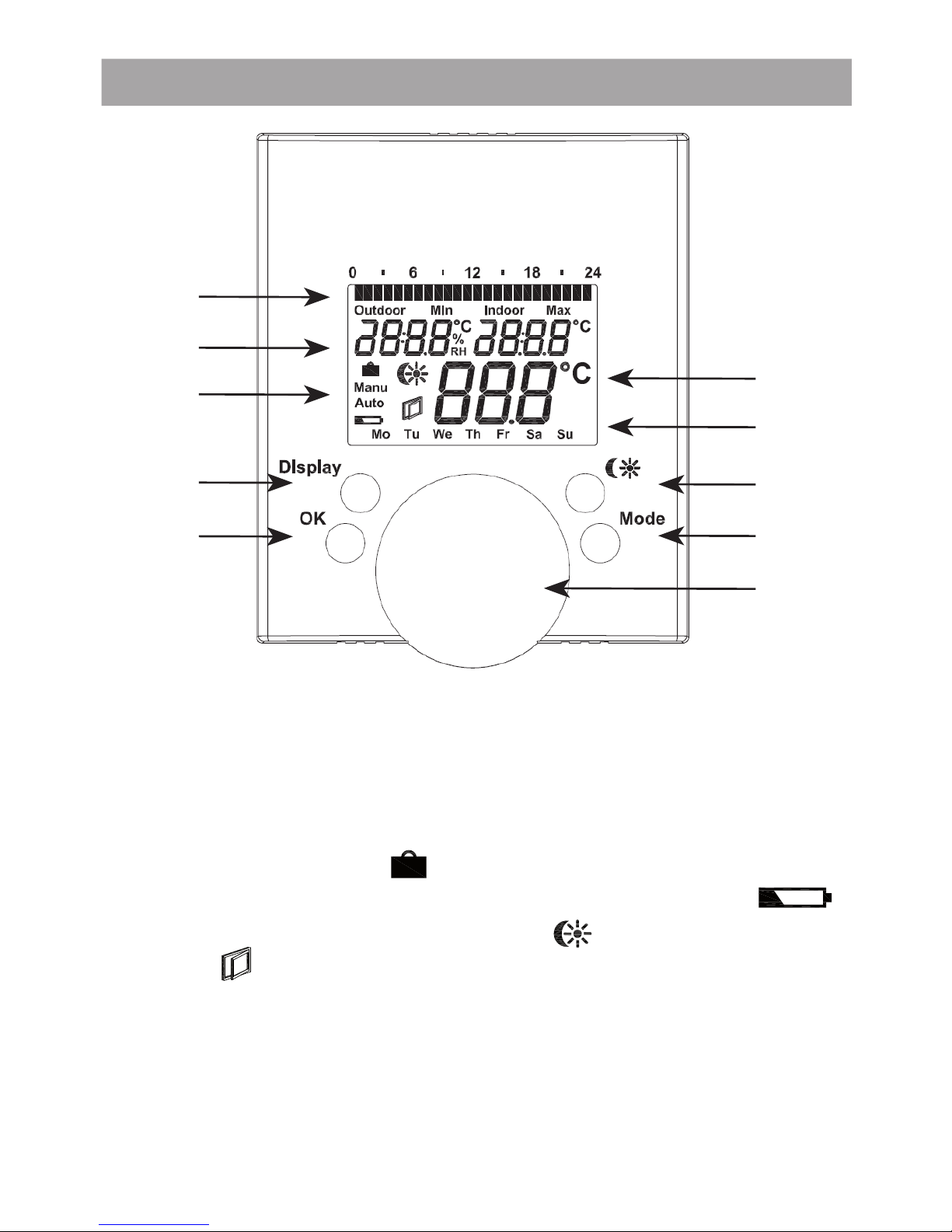

1. Bedienung und Display
A Eingestellte Schaltzeiträume im Wochenprogramm
B Zeit und Datum, Innen-Luftfeuchtigkeit (% RH)
und -Temperatur (°C), Innen- (Indoor) und Außen-
(Outdoor)-Temperatur, Außen-Min.- und Max.-Tem-
peratur; Funktionen
C Urlaubsfunktion ( ), Manueller Betrieb (Manu), Au-
tomatikbetrieb (Auto), Batterie-leer-Symbol ( ),
Absenk-/Komforttemperatur ( ), Fenster-auf-Sym-
bol ( )
D Display-Taste: Umschaltung der Anzeige (z. B. Zeit
und Datum oder Innen-Luftfeuchtigkeit und -Tem-
peratur)
E OK-Taste: zum Bestätigen/Speichern und Anlernen
F Solltemperatur, Funktionen
G Wochentag
A
B
C
D
EI
F
G
J
H

4
H -Taste: Umschalten zwischen Absenk-/Komfort-
temperatur
I Mode-Taste: Taste länger als 3 Sekunden drücken
zum Öffnen des Konfigurationsmenüs
J Stellrad: Einstellungen vornehmen (z. B. Temperatur)
2. Bestimmungsgemäßer Einsatz
Der Wandthermostat dient zum komfortablen Program-
mieren und Fernbedienen von Funk-Energiespar-Reglern
für Heizkörper.
Das im Wandthermostat eingestellte Wochenprogramm
(siehe Abschnitt 8) wird von den angelernten Funk-Ener-
giespar-Reglern übernommen.
Der Wandthermostat verfügt über einen internen Sensor,
der die Temperatur und Luftfeuchtigkeit im Raum misst.
Die gemessene Temperatur wird an die Funk-Energiespar-
Regler übertragen.
An den Wandthermostat können zudem Systemkompo-
nenten wie Außen-Temperatursensor, Fernbedienung und
Fensterkontakt angelernt werden.
Betreiben Sie das Gerät nur in Innenräumen und vermei-
den Sie den Einfluss von Feuchtigkeit, Staub sowie Son-
nen- oder Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch für Um-
bauten und Veränderungen. Das Gerät ist ausschließlich
für den privaten Gebrauch gedacht.

5
3. Batterien einlegen (wechseln)
• Batteriefachdeckel abziehen
• 2 neue Batterien vom Typ LR6
(Mignon/AA)polungsrichtigindas
Batteriefach einlegen
• Batteriefachdeckel wieder auf-
setzen und einrasten
Die Lebensdauer neuer Alkali-Bat-
terien beträgt ca. zwei Jahre. Ein
Batteriesymbol ( ) weist darauf
hin, dass die Batterien auszutau-
schen sind. Ein Betrieb mit Akkus
ist nicht möglich.
Normale Batterien dürfen niemals aufgeladen wer-
den. Es besteht Explosionsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!

6
4. Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto-
matisch Datum und Uhrzeit abgefragt.
• Jahr (B) mit Stellrad (D) einstellen
• Mit OK (C) bestätigen
• Monat (B) mit Stellrad (D) ein-
stellen
• Mit OK (C) bestätigen
• Tag (B) mit Stellrad (D) ein-
stellen
• Mit OK (C) bestätigen
• Stunde (A) mit Stellrad (D) ein-
stellen
• Mit OK (C) bestätigen
• Minute (A) mit Stellrad (D) ein-
stellen
• Mit OK (C) bestätigen
Nach abgeschlossener Zeit- und Datumseingabe wechselt
der Wandthermostat in den Normalbetrieb.
5. Wandthermostat montieren
Der Wandthermostat ist im gleichen Raum wie die daran
angelernten Geräte, z. B. Funk-Energiespar-Regler, Fens-
terkontakt oder Fernbedienung, zu montieren.
• Suchen Sie zuerst eine geeignete Stelle zur Monta-
ge. Stellen Sie sicher, dass dort
keine Leitungen in der Wand
verlaufen.
• Markieren Sie die Bohrlöcher (a)
aa
CD
AB

7
des Wandhalters mit einem Stift an der Wand.
• Bei einer Steinwand sollten Sie
für die angezeichneten Löcher
einen 5 mm Bohrer verwenden.
Stecken Sie dann jeweils einen
Dübel in die gebohrten Löcher.
• Bei einer Holzwand können Sie
die angezeichneten Löcher (a)
mit einem 1,5 mm Bohrer vor-
bohren.
• Befestigen Sie nun die Wand-
halterung mit Schrauben an der
Wand.
• Der Wandthermostat kann nun von oben auf die
Wandhalterung aufgeschoben werden.
6. Betriebs-Modi
Mit kurzem Druck der Mode-Taste kann zwischen den fol-
genden 3 Betriebsmodi gewechselt werden:
• Urlaubsfunktion ( ): Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll
• Manu: Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
• Auto: Wochenprogramm – automatische Temperatur-
regelung gemäß hinterlegtem Wochenprogramm
7. Konfigurationsmenü
Im Konfigurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Mode-Taste aufrufen.
• Pro: Einstellung des Wochenprogramms (siehe Ab-
schnitt 8)

8
• dAt: Ändern von Uhrzeit und Datum
• CAL: Einstellen der Entkalkungsfahrt
• dSt: Automatische Umschaltung zwischen Sommer-
und Winterzeit
• AEr: Fenster-auf-Temperatur für die automatische Tem-
peraturabsenkung beim Lüften einstellen
• rES: Werkseinstellungen wieder herstellen
• UnL: Ablernen aller angelernten Funkkomponenten
Menüpunkte werden mit dem Stellrad ausgewählt und mit
OK bestätigt. Ein erneuter Druck der Mode-Taste führt zur
vorherigen Ebene zurück. Nach 60 Sekunden Inaktivität
schließt sich das Menü automatisch.
8. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag se-
parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperaturen
hinterlegt werden müssen.
• Mode-Taste länger als 3 Sekun-
den drücken
• Im Display erscheint „Pro“.
• Mit OK-Taste bestätigen
• Im Display erscheint „dAy“.
• Mit dem Stellrad sind ein einzel-
ner Wochentag, alle Werktage, das Wochenende oder
die gesamte Woche auswählbar (Bsp. Werktage).
• Mit OK-Taste bestätigen
• Mit demStellrad denersten Zeitabschnitt einstellen(Bsp.
0:00 bis 6:00) und mit OK bestätigen
• Danach ist für den ausgewählten Zeitabschnitt die ge-
wünschte Temperatur auszuwählen (Bsp. 17.0°C).
• Mit OK bestätigen

9
• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
Das eingestellte Wochenprogramm wird im Auto-Modus
automatisch von angelernten Funk-Energiespar-Reglern
übernommen.
Im Auto-Modus kann die Temperatur über das Stellrad je-
derzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.
9. Wochenprogramm: Beispiele
Mit dem Wandthermostat können für jeden Wochentag bis
zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Tem-
peraturvorgabe hinterlegt werden. Werkseitig sind zwei
Heizphasen von 6:00 bis 9:00 und von 17:00 bis 23:00 Uhr
für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C
Im Display werden Balken für Zeitschalträume für je-
des zweite Zeitintervall angezeigt. Bei diesem Bei-
spiel werden keine Balken für das Intervall 0:00 bis 6:00
eingeblendet. Nur für die Intervalle 6:00 bis 9:00 und 17:00
bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:

10
Montag bis Sonntag
ab 00:00 bis 06:00 16.0°C
ab 06:00 bis 09:00 22.0°C
ab 09:00 bis 12:00 17.0°C
ab 12:00 bis 14:00 20.0°C
ab 14:00 bis 17:30 17.0°C
ab 17:30 bis 23:30 21.0°C
ab 23:30 bis 23:59 16.0°C
Haben Sie zu Hause ein Büro und möchten dies nur tags-
über an Werktagen heizen, könnten Sie die folgenden Zei-
ten programmieren:
Montag bis Freitag
ab 00:00 bis 08:30 17.0°C
ab 08:30 bis 17:00 21.0°C
ab 17:00 bis 23:59 17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59 15.0°C
10. Display-Inhalt im Normalbetrieb
Im Normalbetrieb werden Schalt-
zeiträume, Innen-Luftfeuch-
tigkeit, Innen-Temperatur, Be-
triebsmodus, Soll-Temperatur
und Wochentag angezeigt.
Die Balken für Schaltzeiträume
des Wochenprogramms werden
für jedes zweite Zeitintervall an-
gezeigt. Ein Beispiel im Abschnitt 9 zu finden.
11. Display-Ansicht umschalten
Im oberen Bereich des Displays lassen sich anstatt von
Innen-Luftfeuchtigkeit und Innen-Temperatur noch weite-
re Werte anzeigen. Die Darstellung kann mit der Display-

11
Taste umgeschaltet werden. Je nachdem, ob ein Außen-
Temperatursensor an den Wandthermostat angelernt ist
oder nicht, gibt es folgende Alternativen:
Ohne Außen-Sensor Mit Außen-Sensor
Innen-Luftfeuchtigkeit
und -Temperatur Innen-Luftfeuchtigkeit und -Temperatur
Uhrzeit und Datum Außen-und
Innen-Temperatur
Außen-Temperatur
Min. und Max.
Uhrzeit und Datum
Durch einen langen Druck (länger als 3 Sekunden) der Dis-
play-Taste können die gespeicherten Min.-/Max.-Werte für
die Außentemperatur gelöscht werden.
12. Anlernen an Funk-Energiespar-Regler
Damit Funk-Komponenten miteinander kommunizieren
können, müssen Sie aneinander angelernt sein. Damit
Funk-Energiespar-Regler über einen Wandthermostat ge-
steuert werden können, gehen Sie wie folgt vor:
• Zuerst muss der Funk-Energiespar-Regler in den An-
lernmodus versetzt werden. Lesen Sie dazu die Bedie-
nungsanleitung des entsprechenden Geräts.
• Dann muss der Wandthermostat zum Anlernen ein Funk-
signal aussenden. Drücken Sie dazu die OK-Taste des
Wandthermostats länger als 3 Sekunden.
• Im Display erscheint „LEA“ und die verbleibende An-
lernzeit (beginnend mit 30 Sekunden), dabei sendet der
Wandthermostat ein Anlernsignal.
• Empfängt der Funk-Energiespar-Regler das Anlernsig-
nal, erscheint „ECF“ in dessen Display.
Der Wandthermostat kann an beliebig viele Funk-Energie-

12
spar-Regler angelernt werden.
Sollte die Funkkommunikation gestört sein, regelt der
Funk-Energiespar-Regler die Temperatur autark, ge-
mäß der letzten Vorgabe vom Wandthermostat, weiter.
Zuvor am Funk-Energiespar-Regler angelernte Fern-
bedienungen oder Fensterkontakte sollten direkt am
Wandthermostat angelernt werden.
Wenn bei einem Funk-Energiespar-Regler die Bat-
terien ausgetauscht worden sind, kann es bis zu
1½ Stunden dauern, bis der Stellantrieb wieder Daten vom
Wandthermostat empfängt und in den „ECF“-Modus
wechselt.
13. Anlernen an den Wandthermostat
Am Wandthermostat können bis zu 5 Systemkomponenten
wie Fernbedienung und Fensterkontakt sowie zusätzlich
1 Außen-Temperatursensor angelernt werden.
• Drücken Sie die OK-Taste länger als 3 Sekunden.
• Es wird „LEA“ und die verbleibende Anlernzeit im Dis-
play angezeigt (30 Sek.).
• Jetzt muss das anzulernende Gerät ein Funksignal sen-
den (z.B. Tastendruck einer Fernbedienung).
• Nach erfolgreichem Anlernen wird im Display des Wand-
thermostats für 3 Sekunden das angelernte Gerät an-
gezeigt: rC – Fernbedienung, SC – Fensterkontakt, Ot
– Außen-Temperatursensor.
• Danach wechselt das Display zurück zur Normalan-
sicht.
Sind bereits 5 Geräte an den Wandthermostat ange-
lernt, wird „Err“ im Display angezeigt. Zum Anlernen
eines neuen Geräts müssten zunächst die anderen abge-
lernt werden (siehe Abschnitt 14).

13
14. Ablernen von Funkkomponenten
Am Wandthermostat angelernte Komponenten können mit
der Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei
werden alle Funkkomponenten gleichzeitig abgelernt.
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „UnL“ auswählen
• Mit OK-Taste bestätigen
• Es erscheint „ACC“ im Display, mit OK bestätigen
15. Komfort- und Absenktemperatur
Die Taste Komfort-/Absenktemperatur ( ) dient zur kom-
fortablen und einfachen Umschaltung zwischen diesen
beiden Temperaturen. Werkseitig liegen diese bei 21.0°C
und 17.0°C. Sie können wie folgt angepasst werden.
• Die Komfort-/Absenktaste ( ) lange gedrückt halten
• Im Display erscheinen das Sonnensymbol ( ) und die
aktuelle Komforttemperatur.
• Temperatur mit Stellrad verändern, mit OK bestätigen
• Es erscheinen Mondsymbol ( ) und Absenktemperatur.
• Temperatur mit Stellrad verändern, mit OK bestätigen
Auch im Auto-Modus kann die Temperatur über die Tas-
te jederzeit geändert werden. Diese bleibt dann bis zum
nächsten Schaltzeitpunkt des Programms erhalten.
16. Urlaubsfunktion einstellen
Wenn während eines Urlaubs oder einer Party für einen be-
stimmten Zeitraum eine feste Temperatur gehalten werden
soll, kann die Urlaubsfunktion genutzt werden.
• Die Mode-Taste ist so oft kurz zu drücken, bis im Display
das Koffersymbol ( ) erscheint.
• Über das Stellrad ist die Uhrzeit einzustellen, bis zu der
die Temperatur gehalten werden soll.

14
• Mit OK-Taste bestätigen
• Mit dem Stellrad ist danach das Datum einzustellen
• Bestätigung durch die OK-Taste
• Mit dem Stellrad die Temperatur einstellen, OK-Taste
drücken. Die Anzeige blinkt zur Bestätigung.
Die eingestellte Temperatur bleibt bis zum vorgegebenen
Zeitpunkt bestehen. Danach geht der Wandthermostat in
den Auto-Modus. Funkbefehle von Fensterkontakt und
Fernbedienung werden weiterhin ausgeführt.
17. Entkalkungsfahrt einstellen
Einmal wöchentlich wird zum Schutz vor Ventilverkalkung
eine Entkalkungsfahrt durchgeführt. Der Zeitpunkt kann
verändert werden (werkseitig Samstag, 12:00).
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „CAL“ auswählen
• Mit OK-Taste bestätigen
• Mit dem Stellrad den Wochentag auswählen
• Mit OK-Taste bestätigen
• Mit dem Stellrad die Uhrzeit auswählen
• Mit OK-Taste bestätigen
18. Fenster-auf-Funktion / Lüften
Wenn ein Fensterkontakt an den Wandthermostat an-
gelernt wurde, regelt dieser die Temperatur beim Lüften
automatisch herunter. So können Heizkosten eingespart
werden. Währenddessen wird im Display das Fenster-auf-
Symbol ( ) angezeigt. Die Temperatur, auf die herunter-
geregelt werden soll, ist einstellbar.
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „AEr“ auswählen
• Mit OK-Taste bestätigen

15
• Temperatur mit dem Stellrad einstellen
• Mit OK-Taste bestätigen
19. Werkseinstellungen wieder herstellen
Der Auslieferungszustand des Wandthermostats kann ma-
nuell wieder hergestellt werden. Dabei gehen alle manuell
vorgenommenen Einstellungen verloren.
• Die Mode-Taste länger als 3 Sekunden drücken
• Mit dem Stellrad den Menüpunkt „rES“ auswählen
• Mit OK-Taste bestätigen
• Es erscheint „ACC“ im Display, mit OK bestätigen
20. Kindersicherung / Bediensperre
Die Bedienung kann gesperrt werden.
• UmdieBediensperrezu aktivieren/deaktivieren,sinddie
Tasten „Mode“ und gleichzeitig kurz zu drücken.
• Nach Aktivierung erscheint „LOC“ im Display.
• Zur Deaktivierung beide Tasten erneut kurz drücken.
21. Heizpause einstellen
Ist die Heizung im Sommer abgeschaltet, können die
Batterien der Funk-Energiespar-Regler geschont wer-
den. Dazu werden die Ventile ganz geöffnet. Der Verkal-
kungsschutz wird weiter durchgeführt. Funkbefehle von
Fensterkontakt oder Fernbedienung werden nicht mehr
ausgeführt.
• Um die Heizpause zu aktivieren, ist das Stellrad im ma-
nuellen Betrieb (Manu) so lange nach rechts zu drehen,
bis im Display „On“ erscheint.
• Zum Beenden ist der manuelle Betrieb (Manu) zu verlas-
sen oder das Stellrad nach links zu drehen.

16
22. Frostschutzbetrieb einstellen
Wenn der Raum nicht geheizt werden soll, können die Ven-
tile der Heizkörper geschlossen werden. Nur bei Frostge-
fahr wird es geöffnet. Der Verkalkungsschutz wird weiter
durchgeführt. Funkbefehle von Fensterkontakt oder Fern-
bedienung werden nicht mehr ausgeführt.
• Um den Frostschutzbetrieb zu aktivieren, ist das Stell-
rad im manuellen Betrieb (Manu) so lange nach links zu
drehen, bis im Display „OFF“ erscheint.
• Zum Beenden ist der manuelle Betrieb (Manu) zu verlas-
sen oder das Stellrad nach rechts zu drehen.
23. Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der
Richtlinie über Elektro- und Elektronik-Altgeräte
über die örtlichen Sammelstellen für Elektronik-
Altgeräte zu entsorgen!
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.
24. Sicherheitshinweise
Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht
damit zu spielen. Verpackungsmaterial nicht achtlos lie-
gen lassen, dies kann für Kinder zu einem gefährlichen
Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält
keine durch den Anwender zu wartenden Teile. Im Fehler-
fall schicken Sie das Gerät an den Service.

17
25. Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht aus-
geschlossen werden können. Störeinflüsse können u. a.
durch Schaltvorgänge, Elektromotoren oder auch defekte
Elektrogeräte hervorgerufen werden.
Die Reichweite in Gebäuden kann stark von der im Frei-
feld abweichen. Außer der Sendeleistung und den Emp-
fangseigenschaften der Empfänger spielen Umwelteinflüs-
se wie Luftfeuchtigkeit neben baulichen Gegebenheiten
eine wichtige Rolle.
Hiermit erklärt die HUMMEL AG, dass sich dieses Gerät
in Übereinstimmung mit den grundlegenden Anforderun-
gen und den anderen relevanten Vorschriften der Richtli-
nie 1999/5/EG befindet. Die vollständige Konformitätser-
klärung finden Sie unter www.hummel.com.
26. Technische Eigenschaften
Versorgungsspannung: 3 V
Max. Stromaufnahme: 30 mA
Batterien (Wandthermostat): 2 x LR6 (Mignon/AA)
Batterielebensdauer: ca. 2 Jahre
Display: LC-Display
Funkfrequenz: 868,3 MHz
Reichweite im Freifeld: 20 m
Gehäuseabmessung: 82 x 92 x 30 mm (B x H x T)
Technische Änderungen, die zur Verbesserung
dienen, sind vorbehalten.

18

19
Table of content
1. Operation and Display..............................................20
2. Intended use .............................................................21
3. Inserting (replacing) the batteries ............................22
4. Setting the date and time of day ..............................23
5. Mounting of wall thermostat.....................................23
6. Operating modes......................................................24
7. Configuration menu ..................................................24
8. Setting the weekly program .....................................25
9. Weekly program: Examples .....................................26
10. Display content during normal operation ................27
11. Changing the display view........................................28
12. Teaching-in to radio energy-saving controllers.......28
13. Teaching-in to the wall thermostat...........................29
14. Teaching out wireless components ........................ 30
15. Comfort and set-back temperatures ...................... 30
16. Setting the holiday function .....................................31
17. Setting routine descaling..........................................31
18. „Window open“ function...........................................32
19. Restoring the factory settings..................................32
20. Child-proof lock / Operation inhibit .........................32
21. Setting the heating break ........................................ 33
22. Setting frost protection mode ................................. 33
23. Instructions for disposal.......................................... 33
24. Safety instructions................................................... 34
25. General information about radio operation ............ 34
26. Technical specifications .......................................... 34
Please read this manual carefully in order to help you put
the device into operation. Keep the manual handy so you
can refer to it at a later date!
1st English edition 09/2010
Documentation © 2010 HUMMEL AG
All rights reserved.

20
1. Operation and Display
A Switching periods set within weekly program
B Time & date indicator, indoor-humidity (% RH) & tem-
perature, indoor- and outdoor-temperature, outdoor-
min- & max-temperature; functions
C Holiday function ( ), manual operation (Manu), au-
tomatic operation (Auto), “battery empty“ symbol
( ), set-back/comfort temperature ( ), “window
open” symbol ( )
D Display button: Switch between display modes (e.g.
time & date or indoor-humidity & -temperature)
E OK button: For confirming/saving, teaching in
F Current temperature setting, functions
G Day of the week
H -button: For switching between set-back and com-
fort temperatures
A
B
C
D
EI
F
G
J
H
