Hummer H-120 User manual

H-120 & H-240
ARGB

EN - Warning
Improper installation will result in damage to the processor. Never switch the computer system on until the cooler and the
fans are connected to the motherboard power connector.
Always use the included screws. Screw the radiator with care to avoid damaging it.
Electrostatic discharge (ESD) can damage system components. Use and ESD-controlled workstation. If a worksation is not
available, wear an antistatic wrist strap or touch an earthed surface before handling any PC components.
PT - Atenção
Uma instalação imprória poderá danicar o processador. Nunca ligue o computador sem vericar se o cooler e as ventoinhas
estão ligadas na motherboard.
Utilize sempre os parafusos fornecidos. Aparafuse o radiador com cuidado de forma a evitar possíveis danos.
Descargas eletroestáticas (ESD) poderão danicar componentes do PC. Use uma bancada com controle de ESD. Caso não
tenha uma bancada disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de manusear
qualquer componente do PC.
ES - Advertencia
Una instalación inapropriada puede provocar daños al procesador. Nunca encienda el ordenador antes de que el cooler y los
ventiladores estén conectados al conector de corriente de la placa madre.
Utilice siempre los tornillos originales. Cuidado con no dañar el radiador al atornillar.
Descargas electrostáticas (ESD) pueden dañar componentes en el sistema. Use una estación de trabajo con control de ESD.
Si no tiene disponible dicho lugar de trabajo, colóquese una muñequera antiestática o toque una supercie conectada a tierra
antes de tocar cualquier componente en el PC.
FR - Advertissement
Une installation incorrecte endommagerait le processeur. N’allumez jamais l’ordinateur avant que le ventilateur e le
refroidisseur ne soit connecté au connecteur d’alimentation de la carte mère. Ne mettez jamais le système sous tension
jusqu’à ce que le refroidisseur et les ventilateurs soient connectés au connecteur d’alimentation de la carte mère.
Utilisez toujours les vis fournies. Vissez le radiateur avec précaution pour éviter de l’endommager.
Une décharge électrostatique (ESD) peut endommager les composants du systéme. Utilisez une station de travail protégée
contre l’ESD. Si vous ne disposez pas d’une telle station de travail, portez un bracelet antistatique ou touchez une surface
connectée à la masse avant de manipuler les composants du PC.
DE - Warnung
Fehler bei der Installation können zu Schäden am Prozessor führen. Schalten Sie das Computersystem niemals ein, bis der
Kühler und die Lüfter an den Netzanschluss angeschlossen sind.
Verwenden Sie immer die mitgelieferten Schrauben. Schrauben Sie den Kühler sorgfältig, um eine Beschädigung zu
vermeiden.
Die Systemkomponenten können durch elektrostatische Entladung beschãdigt werden. Benutzen Sie einen for ESD
schützenden Arbeitsplatz. Sollte ein solcher Arbeitspaltz nicht verfügbar sein, tragen Sie ein antistatisches Armband or
berühren Sie eine geerdete Oberãche vor dem hantieren mit PC Komponenten.
IT - Avvertimento
L’installazione non corretta si tradurrà in danni al processore. Non accendere il sistema informatico no al dispositivo di
raffreddamento ei ventilatori sono collegati al connettore di alimentazione della scheda madre.
Usare sempre le viti in dotazione. Avvitare il radiatore con cura per evitare di danneggiarla.
Le scariche elettrostatiche (ESD) possono danneggiare i componenti del sistema. Uso e workstation ESD-controllato. Se un
worksation non è disponibile, indossare un bracciale antistatico o toccare una supercie messa a terra prima di maneggiare
qualsiasi componente del PC.

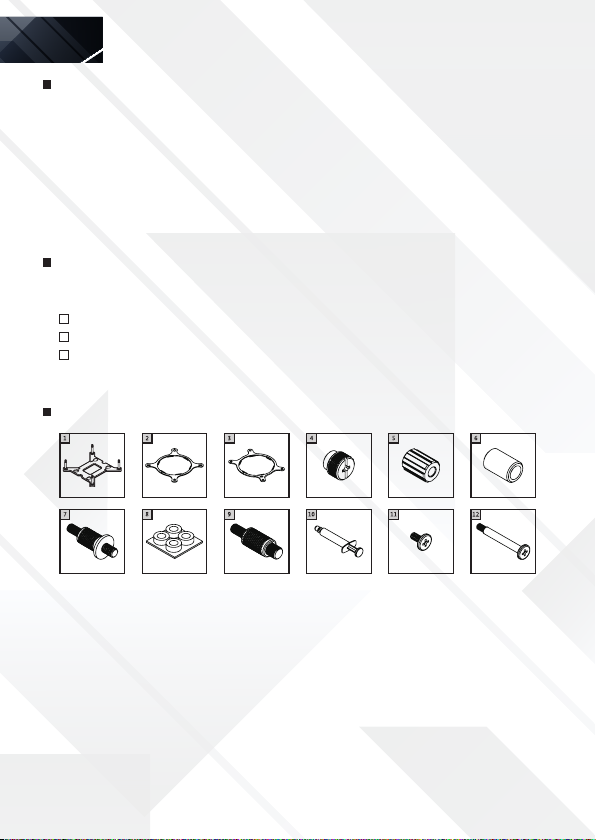

Components description
Important announcement
Please read this user’s manual carefully before installation to get the water cooler’s best
performance by optimized installation. Nox Xtreme is not responsible for any damage to the product
or injury caused by incorrect installation or user’s carelessness. The water cooler may cause
interference with some motherboards. If you face an interference between Hummer cooler and
your motherboard, please stop installing it. Be careful not to hurt yourself by the radiator while
installating & disassembling the water cooler. Do not move the water cooler around after the
installation to prevent CPU damage. Please, do not use the water cooler for any other usage apart
from the original purpose.
Warranty
For your warranty claims, please contact Nox Xtreme overseas distribution partners in your
country. Find the distribution partner list at www.nox-xtreme.com
Warranty: 2 years from purchasing date. (Depending on the laws of each country)
URL: www.nox-xtreme.com
E-mail: [email protected]
EN
1) LGA 1700/120 backplate [x1]
2) Intel bracket [x1]
3) AMD bracket [x1]
4) Tightening nut [x4]
5) LGA 1700 standoff [x4]
6) LGA1200/115X standoff [x4]
7) AMD standoff [x4]
8) Plastic insulator [x4]
9) LGA20XX standoff [x]
10) Thermal grease [x1]
11) Radiator mounting screw [x8]
12) Fan mounting screw [x8]

Intel bracket illustration
Intel backplate illustration
The Intel backplate is designed for LGA1700 and LGA1200/115X sockets. Push the screws to the
outside for LGA1700. Push the screws to the inside for LGA1200/115X.
Fan & radiator mounting
Use the fan mounting screws to secure
the fan(s) onto the radiator.
Use the radiator mounting screws to
secure the radiator to the case panel.

1. Thread the LGA2066/2011 standoff
into the motherboard CPU cooler
mounting holes.
2. Clean the CPU surface and apply a
thin layer of thermal grease onto
the CPU.
3. Put the pump onto the CPU.
Secure the block using the
tightening nuts.
Intel LGA2066/2011
Intel LGA1700
1. Push the screws on the backplate to the outside and then put the backplate from the back of the
motherboard and insert the long screws through the motherboard.
2. Put the LGA1700 standoff onto the long screws of the backplate.
3. Clean the CPU surface and apply a thin layer of thermal grease onto the CPU.
4. Put the pump onto the CPU. Secure the block using the tightening nuts.

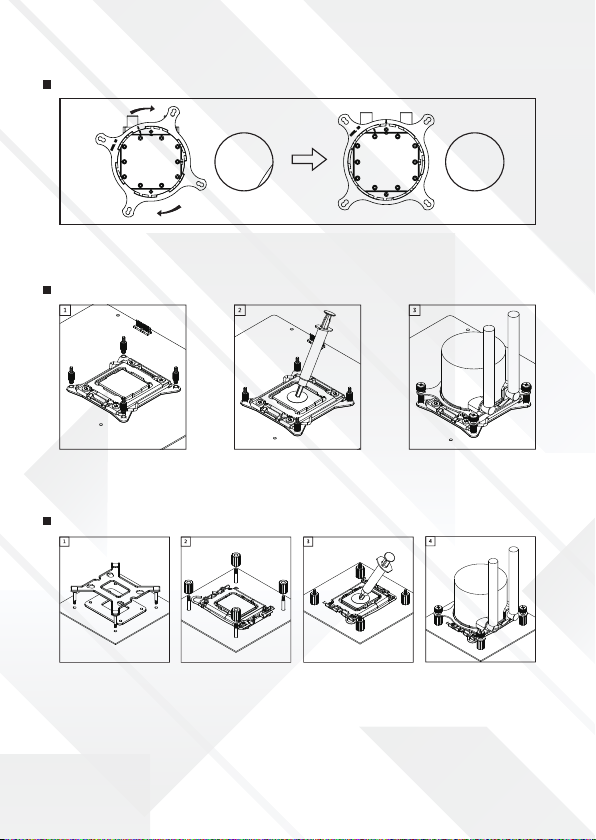

Intel mounting
Align the arrows on the bracket and the pump base, turn the bracket clockwise to secure it to the
pump base. *The Intel bracket is universal LGA2066/2011/1700/1200/115X.

1. Push the screws on the backplate to the inside and then put the backplate from the back of the
motherboard and insert the long screws through the motherboard.
2. Put the LGA120/115X standoff onto the long screws of the backplate.
3. Clean the CPU surface and apply a thin layer of thermal grease onto the CPU.
4. Put the pump onto the CPU. Secure the block using the tightening nuts.
Align the arrows on the bracket and the pump base, and then turn the bracket clockwise to secure
it to the pump base.
1. Remove the original retention frame from the motherboard, but keep the backplate.
2. Thread the AM4 standoffs onto the backplate. (Put the plastic insulator if you have between
motherboard and the metal standoffs).
3. Clean the CPU surface and apply a thin layer of thermal grease onto the CPU.
4. Put the pump onto the CPU. Secure the block using the tightening nuts.
Intel LGA1200/115X
AMD mounting
AMD AM4

HUMMER H-240 ARGB lighting connection guide
Connection through motherboard RGB control
Connection through internal RGB controller
ASUS: ADD_HEADER
MSI: JRAINBOW
GIGABYTE: D_LED
ASROCK: ADDR_LED
A) Download RGB Sync software compatible with your motherboard from
its manufacturer’s ofcial website to adjust RGB color / mode.
Switch lighting modes with "M" button
B) Use RGB Splitter to Connect Pump / Fans’
RGB Cables.
M
C
S
Switch color modes with "C" button
Change color speed with "S" button
CAUTION!
Wrong connection
will damage the
device and cause
malfunction!

Aviso importante
Leia este manual cuidadosamente antes de instalar o cooler CPU. A sua correcta instalação permite
obter a melhor performance. A Nox Xtreme não se responsabiliza por quaisquer danos no produto,
ou que este possa causar em produtos terceiros, por instalação incorrecta ou falta de cuidado. É
possível, apesar de improvável, que o cooler CPU cause interferências na motherboard. Se vericar
interferências entre a sua motherboard e o cooler CPU, pare a instalação. Tenha cuidado ao instalar
o radiador. Manuseie o cooler com cuidado, tanto na instalação como na sua remoção. De forma a
prevenir danos no CPU, não movimente o cooler após a sua instalação. Não utilize este produto para
outra nalidade para além da original.
Warranty
Para efeitos de garantia, por favor contacte a loja onde adquiriu o seu cooler Hummer. A loja tratará
de encaminhar o seu processo para o distribuidor Nox em Portugal.
Garantia: 2 anos
URL: www.nox-xtreme.com
E-mail: [email protected]
Descrição dos componentes
PT
1) Placa traseira LGA 1700/120 [x1]
2) Suporte Intel [x1]
3) Suporte AMD [x1]
4) Porca de aperto [x4]
5) Separador LGA 1700 [x4]
6) Separador LGA1200/115X [x4]
7) Separador AMD [x4]
8) Isolante plástico [x4]
9) Separador LGA20XX[x]
10) Graxa térmica [x1]
11) Parafusomontagem radiador [x8]
12) Parafusomontagem ventilador[x8]

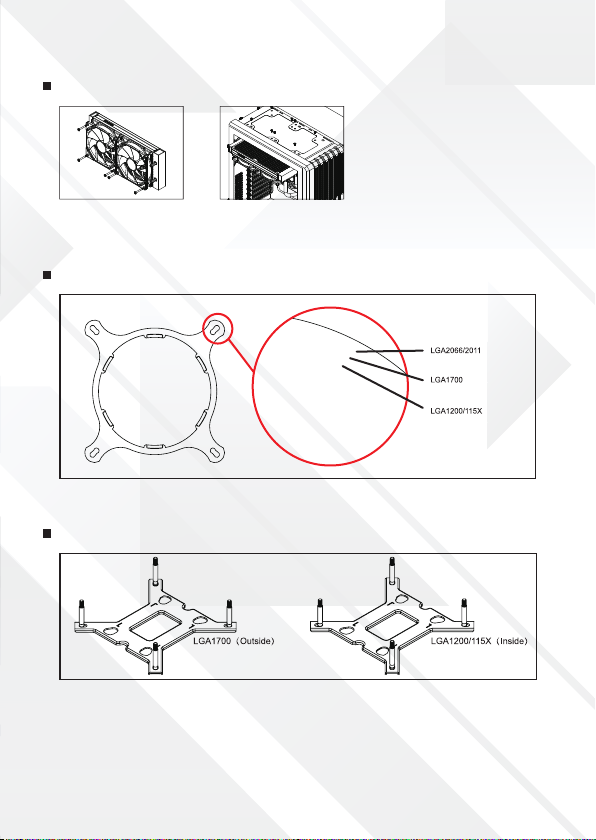

Instalação do radiador e ventoinhas

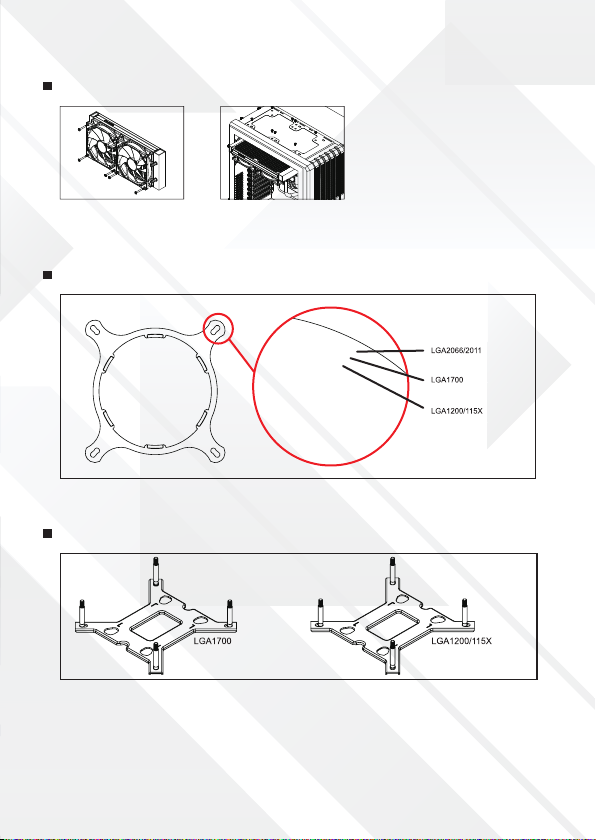

Ilustração do suporte Intel
Use os parafusos de montagem
do ventilador para xar o(s)
ventilador(es) ao radiador.
Use os parafusos de montagem do
radiador para prendê-lo ao painel
da caixa.

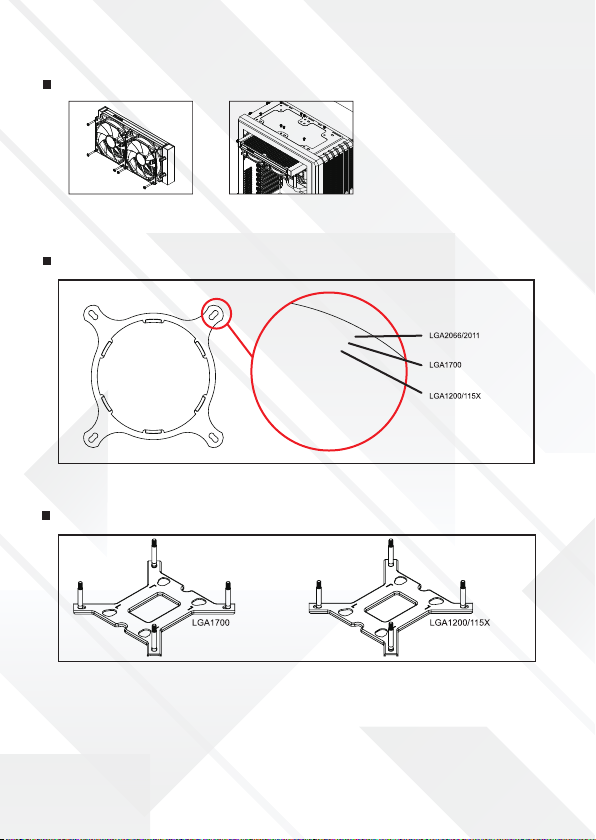

Ilustração da placa traseira da Intel
A placa traseira da Intel foi projetada para soquetes LGA1700 e LGA1200 / 115X. Empurre os
parafusos para fora para LGA1700. Empurre os parafusos para dentro para LGA1200 / 115X.
(Fuera) (Dentro)

1. Rosqueie o espaçador LGA2066 /
2011 nos orifícios de montagem do
cooler da CPU da placa-mãe.
2. Limpe a superfície da CPU e aplique
uma camada na de pasta térmica
na CPU.
3. Coloque a bomba na CPU. Fixe o
bloco com as porcas de aperto.
Intel LGA2066/2011

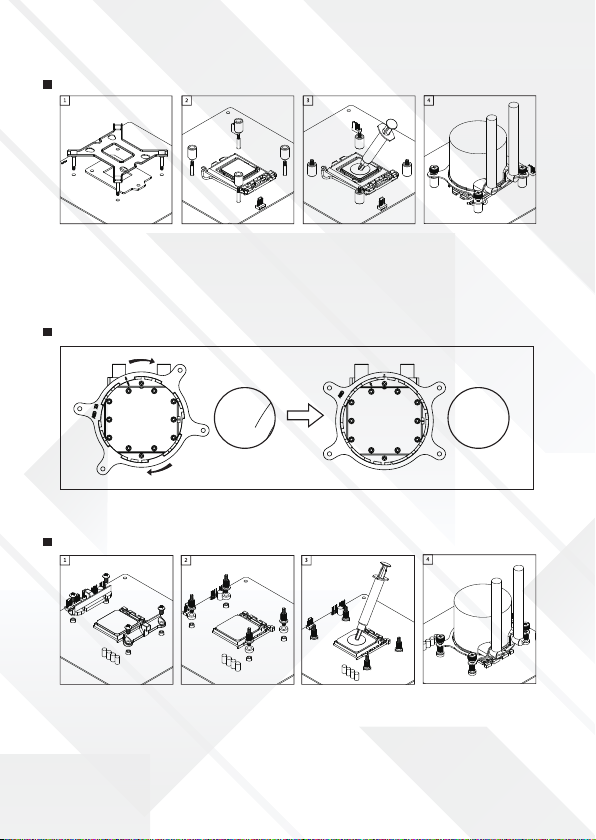

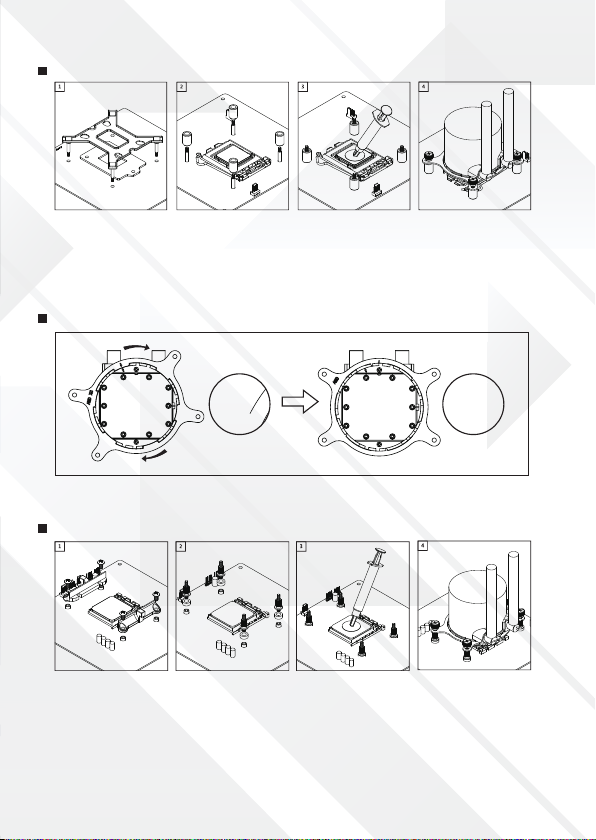

Intel LGA1700
1. Empurre os parafusos na placa traseira para fora e, em seguida, coloque a placa traseira da parte
traseira da placa-mãe e insira os parafusos longos na placa-mãe.
2. Coloque o isolador LGA1700 nos parafusos longos da placa traseira.
3. Limpe a superfície da CPU e aplique uma camada na de pasta térmica na CPU.
4. Coloque a bomba na CPU. Fixe o bloco com as porcas de aperto.
Montagem Intel
Alinhe as setas no suporte e na base da bomba, gire o suporte no sentido horário para prendê-lo à
base da bomba. * O suporte Intel é universal LGA2066 / 2011/1700/1200 / 115X.

1. Empurre os parafusos na placa traseira para dentro e, em seguida, coloque a placa traseira da
parte traseira da placa-mãe e insira os parafusos longos na placa-mãe.
2. Coloque o espaçador LGA120 / 115X nos parafusos longos da placa traseira.
3. Limpe a superfície da CPU e aplique uma camada na de pasta térmica na CPU.
4. Coloque a bomba na CPU. Fixe o bloco com as porcas de aperto.
Alinhe as setas no suporte e na base da bomba e, em seguida, gire o suporte no sentido horário para
prendê-lo à base da bomba.
1. Remova a moldura de retenção original da placa-mãe, mas mantenha a placa traseira.
2. Rosqueie os espaçadores AM4 na placa traseira. (Coloque o isolador de plástico se houver entre a
placa-mãe e os espaçadores de metal).
3. Limpe a superfície da CPU e aplique uma camada na de pasta térmica na CPU.
4. Coloque a bomba na CPU. Fixe o bloco com as porcas de aperto.
Intel LGA1200/115X
Montagem AMD
AMD AM4

HUMMER H-240 ARGB - Guia de conexão da iluminação
Conexão através do controlo RGB da motherboard
Conexão através do controlador RGB interno
ASUS: ADD_HEADER
MSI: JRAINBOW
GIGABYTE: D_LED
ASROCK: ADDR_LED
A) Faça download do software RGB Sync compatível com sua motherboard
no site ocial do fabricante para ajustar o modo / cor RGB.
Mude os modos de iluminação
com o botão "M"
B) Use o splitter RGB para ligar os cabos RGB
da bomba / ventoinhas.
M
C
S
Mude os modos de cor com o
botão "C"
Mude a velocidade da cor com
o botão "S"
ATENÇÃO!
Conexão incorreta
danicará o dispos-
itivo e causará mau
funcionamento!

Aviso importante
Por favor, lea este manual del usuario detenidamente antes de la instalación para obtener el mejor
rendimiento del cooler y una instalación optimizada. Nox-xtreme no se hace responsable de los
daños causados al producto o daños causados por una instalación incorrecta o una negligencia del
usuario.
El cooler podría causar interferencias con algunas placas base. En este caso, por favor no instale el
cooler. Manipule el cooler con cuidado, tanto en la instalación como en su desinstalación. Con el n
de evitar daños a la CPU, no mueva el refrigerador después de la instalación. Por favor, no utilice el
cooler para cualquier otro uso del propósito original.
Garantía
Para cualquier reclamación de la garantía, póngase en contacto con los distribuidores de Nox Xtreme
en el país donde ha realizado la compra. Puede ver la red de distribuidores en nox-xtreme.com
Garantía: 2 años desde la fecha de compra. (Sujeto a las leyes de cada país)
URL: www.nox-xtreme.com
E-mail: [email protected]
Descripción de componentes
ES
1) Placa posterior LGA 1700/120 [x1]
2) Soporte Intel [x1]
3) Soporte AMD[x1]
4) Tuerca de apriete [x4]
5) Separador LGA 1700 [x4]
6) Separador LGA1200/115X [x4]
7) Separador AMD [x4]
8) Aislante de plastico [x4]
9) Separador LGA20XX [x]
10) Pasta térmica [x1]
11) Tornillo montaje radiador [x8]
12) Tornillomontaje ventilador [x8]

Ilustración de soporte Intel
Ilustración de la placa posterior de Intel
La placa posterior Intel está diseñada para zócalos LGA1700 y LGA1200 / 115X. Empuje los tornillos
hacia el exterior para LGA1700. Empuje los tornillos hacia el interior para LGA1200 / 115X.
Montaje del ventilador y del radiador
Utilice los tornillos de montaje
del ventilador para asegurar los
ventiladores en el radiador.
Utilice los tornillos de montaje
del radiador para asegurar el
radiador al panel de la carcasa.
(Fuera) (Dentro)

1. Enrosque el separador LGA2066 /
2011 en los oricios de montaje del
enfriador de la CPU de la placa base.
2. Limpie la supercie de la CPU y
aplique una na capa de grasa térmica
sobre la CPU.
3. Coloque la bomba en la CPU.
Asegure el bloque con las
tuercas de apriete.
Intel LGA2066/2011
Intel LGA1700
1. Empuje los tornillos de la placa posterior hacia el exterior y luego coloque la placa posterior desde
la parte posterior de la placa base e inserte los tornillos largos a través de la placa base.
2. Coloque el separador LGA1700 en los tornillos largos de la placa posterior.
3. Limpie la supercie de la CPU y aplique una na capa de grasa térmica sobre la CPU.
4. Coloque la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
Montaje en Intel
Alinee las echas del soporte y la base de la bomba, gire el soporte en el sentido de las agujas del reloj
para jarlo a la base de la bomba. * El soporte Intel es universal LGA2066 / 2011/1700/1200 / 115X.

1. Empuje los tornillos de la placa posterior hacia adentro y luego coloque la placa posterior desde la
parte posterior de la placa base e inserte los tornillos largos a través de la placa base.
2. Coloque el separador LGA120 / 115X en los tornillos largos de la placa posterior.
3. Limpie la supercie de la CPU y aplique una na capa de grasa térmica sobre la CPU.
4. Coloque la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
Alinee las echas en el soporte y la base de la bomba, y luego gire el soporte en el sentido de las
agujas del reloj para asegurarlo a la base de la bomba.
1. Retire el marco de retención original de la placa base, pero conserve la placa posterior.
2. Enrosque los separadores AM4 en la placa posterior. (Coloque el aislante de plástico si lo tiene
entre la placa base y los separadores metálicos).
3. Limpie la supercie de la CPU y aplique una na capa de grasa térmica sobre la CPU.
4. Coloque la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
Intel LGA1200/115X
Montaje en AMD
AMD AM4

HUMMER H-240 ARGB · Guía de conexión a la iluminación
Conexión a través del control RGB de la placa base
Conexión a través de un controlador RGB interno
ASUS: ADD_HEADER
MSI: JRAINBOW
GIGABYTE: D_LED
ASROCK: ADDR_LED
A) Descargue el software de sincronización RGB compatible con su placa
base desde el sitio web ocial del fabricante para ajustar el color/modo RGB.
Cambia entre modos de iluminación
B) Utilice el divisor RGB para conectar los
cables RGB de la bomba/ventiladores.
M
C
S
Cambia entre modos de color
Cambia la velocidad entre colores
¡CUIDADO!
¡Una conexión
incorrecta puede
dañar el aparato y
causar un mal
funcionamiento!
