Hummer H-214RGB User manual

H-214RGB

H-214RGB

EN - Warning
Improper installation will result in damage to the processor. Never switch the computer system on until the cooler and the
fans are connected to the motherboard power connector.
Always use the included screws. Screw the radiator with care to avoid damaging it.
Electrostatic discharge (ESD) can damage system components. Use and ESD-controlled workstation. If a worksation is not
available, wear an antistatic wrist strap or touch an earthed surface before handling any PC components.
PT - Atenção
Uma instalação imprória poderá danicar o processador. Nunca ligue o computador sem vericar se o cooler e as ventoinhas
estão ligadas na motherboard.
Utilize sempre os parafusos fornecidos. Aparafuse o radiador com cuidado de forma a evitar possíveis danos.
Descargas eletroestáticas (ESD) poderão danicar componentes do PC. Use uma bancada com controle de ESD. Caso não
tenha uma bancada disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de manusear
qualquer componente do PC.
ES - Advertencia
Una instalación inapropriada puede provocar daños al procesador. Nunca encienda el ordenador antes de que el cooler y los
ventiladores estén conectados al conector de corriente de la placa madre.
Utilice siempre los tornillos originales. Cuidado con no dañar el radiador al atornillar.
Descargas electrostáticas (ESD) pueden dañar componentes en el sistema. Use una estación de trabajo con control de ESD.
Si no tiene disponible dicho lugar de trabajo, colóquese una muñequera antiestática o toque una supercie conectada a tierra
antes de tocar cualquier componente en el PC.
FR - Advertissement
Une installation incorrecte endommagerait le processeur. N’allumez jamais l’ordinateur avant que le ventilateur e le
refroidisseur ne soit connecté au connecteur d’alimentation de la carte mère. Ne mettez jamais le système sous tension
jusqu’à ce que le refroidisseur et les ventilateurs soient connectés au connecteur d’alimentation de la carte mère.
Utilisez toujours les vis fournies. Vissez le radiateur avec précaution pour éviter de l’endommager.
Une décharge électrostatique (ESD) peut endommager les composants du systéme. Utilisez une station de travail protégée
contre l’ESD. Si vous ne disposez pas d’une telle station de travail, portez un bracelet antistatique ou touchez une surface
connectée à la masse avant de manipuler les composants du PC.
DE - Warnung
Fehler bei der Installation können zu Schäden am Prozessor führen. Schalten Sie das Computersystem niemals ein, bis der
Kühler und die Lüfter an den Netzanschluss angeschlossen sind.
Verwenden Sie immer die mitgelieferten Schrauben. Schrauben Sie den Kühler sorgfältig, um eine Beschädigung zu
vermeiden.
Die Systemkomponenten können durch elektrostatische Entladung beschãdigt werden. Benutzen Sie einen for ESD
schützenden Arbeitsplatz. Sollte ein solcher Arbeitspaltz nicht verfügbar sein, tragen Sie ein antistatisches Armband or
berühren Sie eine geerdete Oberãche vor dem hantieren mit PC Komponenten.
IT - Avvertimento
L’installazione non corretta si tradurrà in danni al processore. Non accendere il sistema informatico no al dispositivo di
raffreddamento ei ventilatori sono collegati al connettore di alimentazione della scheda madre.
Usare sempre le viti in dotazione. Avvitare il radiatore con cura per evitare di danneggiarla.
Le scariche elettrostatiche (ESD) possono danneggiare i componenti del sistema. Uso e workstation ESD-controllato. Se un
worksation non è disponibile, indossare un bracciale antistatico o toccare una supercie messa a terra prima di maneggiare
qualsiasi componente del PC.

Important announcement
Please read this user’s manual carefully before installation to get the water cooler’s best performance
by optimized installation. Nox Xtreme is not responsible for any damage to the product or injury caused
by incorrect installation or user’s carelessness. The water cooler may cause interference with some
motherboards. If you face an interference between Hummer cooler and your motherboard, please stop
installing it. Be careful not to hurt yourself by the radiator while installating & disassembling the water
cooler. Do not move the water cooler around after the installation to prevent CPU damage. Please, do not
use the water cooler for any other usage apart from the original purpose.
Warranty
For your warranty claims, please contact Nox Xtreme overseas distribution partners in your country.
Find the distribution partner list at www.nox-xtreme.com
Warranty: 2 years from purchasing date. (Depending on the laws of each country)
URL: www.nox-xtreme.com
E-mail: [email protected]

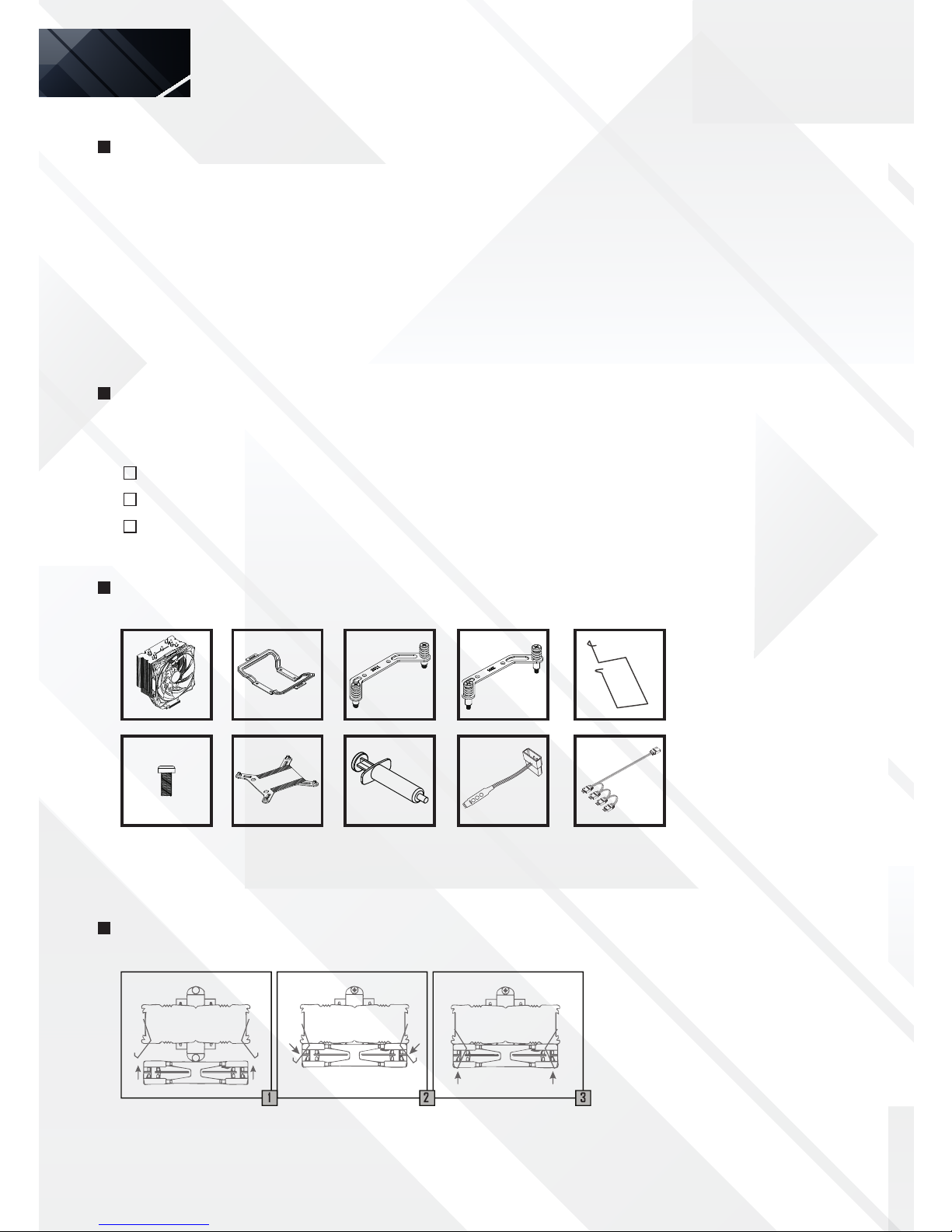

Components description
Fan assembly
EN
1) Cooler x1
2) AMD clip x1
3) Intel LGA 2011/2066 clip x2
4) Intel LGA 115X clip x2
5) Fan clip x2
6) Screw x4
7) Intel LGA 115X backplate x1
8) Thermal grease x1
9) RGB internal controller x1
10) RGB splitter hub x1
1
6
2
7
3
8
4
9
5
10
1) Place the hook for the fan on the cooler.
2) Apply pressure to pass the wire through
the fan.
3) Insert the end of the hook into the holes
of the fan.

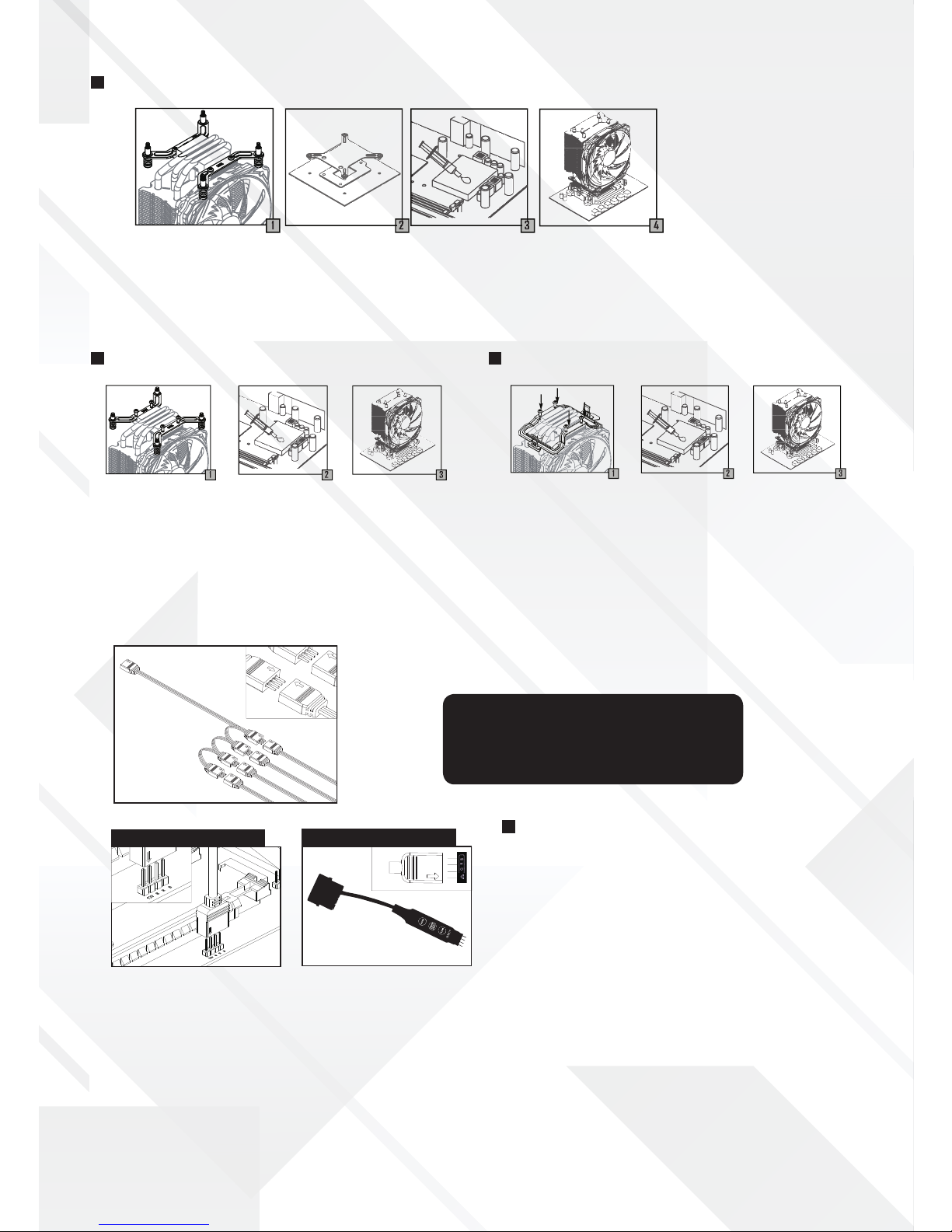

Intel installation LGA 115X
Intel installation LGA 2011 / 2066 AMD installation FM2 / FM1 / AM3+ / AM2+ / AM2 / AM4
1) Attach the LGA 115X
metal clips onto heatsink
base.
1) Attach the LGA 2011 /
2066 metal clips onto
heatsink base.
1) Attach the AMD metal
clips onto heatsink base.
2) Put the backplate
onto the back of
motherboard.
3) Apply the thermal
paste on CPU
2) Apply the thermal
paste on CPU
2) Apply the thermal
paste on CPU
4) Put the heatsink
onto the processor
and hook the vertical
clip.
3) Put the heatsink
onto the processor
and hook the
vertical clip.
3) Put the heatsink
onto the processor
and hook the
vertical clip.
Motherboard RGB control Internal RGB controller
Connecting the fan
Internal RGB controller features:
C) If your motherboard doesnt has
any RGB lighting system, plug the
RGB hub adapter into the internal
RGB controller in the way showed
in the picture above. Then connect
the Internal RGB controller to a PSU
connector.
MODE:
Press this button to switch the lighting into a dynamic mode.
- Blinking mode: 7 color cycle / Green / Blue / Red / Cyan / Lime
/ Purple / White
- Breathing mode: 7 color cycle / RGB cycle / Green / Blue / Red /
Cyan / Lime / Purple / White
COLOR:
Press this button to switch the lighting into a static mode. There a lot
of different colors for choice.
SPEED/BRIGHT:
- When the lighting is running in dynamic mode, this button will
change the speed of the ligthing effect.
- When the lighting is running in static mode, this button will control
the brightness of the light.
- Hold this button to turn off the LED lighting. Press it again to turn
on the lighting.
B) If your motherboard has any RGB
lighting system, plug the RGB Hub
adapter into the motherboard and
make sure the pin with an arrow
is connected to the 12 V pin on
motherboard.
A) Connect the fan connector to the RGB Hub adapter.

Montagem da ventoinha
1) Posicione o gancho para ventoinha no
dissipador.
2) Aplique pressão para passar o gancho
pela ventoinha.
3) Insira a ponta do gancho nos furos da
ventoinha.
Aviso importante
Leia este manual cuidadosamente antes de instalar o cooler CPU. A sua correcta instalação permite obter
a melhor performance. A Nox Xtreme não se responsabiliza por quaisquer danos no produto, ou que este
possa causar em produtos terceiros, por instalação incorrecta ou falta de cuidado. É possível, apesar de
improvável, que o cooler CPU cause interferências na motherboard. Se vericar interferências entre a sua
motherboard e o cooler CPU, pare a instalação. Tenha cuidado ao instalar o radiador. Manuseie o cooler
com cuidado, tanto na instalação como na sua remoção. De forma a prevenir danos no CPU, não movimente
o cooler após a sua instalação. Não utilize este produto para outra nalidade para além da original.
Garantia
Para efeitos de garantia, por favor contacte a loja onde adquiriu o seu cooler Hummer. A loja tratará de
encaminhar o seu processo para o distribuidor Nox em Portugal.
Garantia: 2 anos
Website: www.nox-xtreme.com
E-mail: [email protected]
Descrição dos componentes
PT
1) Dissipador x1
2) AMD clip x1
3) Intel LGA 2011/2066 clip x2
4) Intel LGA 115X clip x2
5) Gancho para ventoinha x2
6) Parafuso x4
7) Intel LGA 115X placa traseira x1
8) Massa térmica x1
9) Controlador interno RGB x1
10) Hub adaptador RGB x1
1
6
2
7
3
8
4
9
5
10

Intel Instalação LGA 115X
Intel Instalação LGA 2011 / 2066 AMD Instalação FM2 / FM1 / AM3+ / AM2+ / AM2 / AM4
1) Conecte os clipes
metálicos LGA 115x sobre
a base do dissipador
de calor.
1) Conecte os clipes
metálicos LGA 2011/2066
sobre a base do dissipador
de calor.
1) Conecte os clipes
metálicos AMD sobre
a base do dissipador
de calor.
2) Coloque a placa
traseira na parte
traseira da placa-mãe.
3) Aplique a pasta
térmica na CPU
2) Aplique a pasta
térmica na CPU.
2) Aplique a pasta
térmica na CPU.
4) Coloque o dissipa-
dor de calor sobre o
processador e ligar o
clipe verticais.
3) Coloque o dissipa-
dor de calor sobre o
processador e ligar o
clipe verticais.
3) Coloque o dissipa-
dor de calor sobre o
processador e ligar o
clipe verticais.
Controlo RGB na motherboard Controlador interno RGB
Ligar o ventoinha
Controlador interno RGB – Caraterísticas:
C) Caso a sua motherboard não
possua sistema de iluminação
RGB, ligue o hub adaptador RGB no
controlador interno RGB, da forma
examplicada na ilustração exibida
por cima. Posteriormente ligue
o controlador interno RGB num
conector da fonte de alimentação.
MODO:
Pressione este botão para aceder ao modo de iluminação dinâmico.
- Modo piscar: 7 cores cíclicas / Verde / Azul / Vermelho / Ciano /
Lima / Roxo / Branco
- Modo respirar: 7 cores cíclicas / Ciclo RGB / Verde / Azul /
Vermelho / Ciano / Lima / Roxo / Branco
COR:
Pressione este botão para aceder ao modo de iluminação estático.
VELOCIDADE/INTENSIDADE:
- Premir este botão com modo de iluminação dinâmico activo irá
alterar a velocidade do efeito.
- Premir este botão com modo de iluminação estático activo irá
alterar a intensidade da iluminação.
- Manter este botão premido irá desligar a iluminação. Deverá repetir
o processo anterior para voltar a ligar a iluminação.
B) Caso a sua motherboard possua
sistema de iluminação RGB, ligue o
hub adaptador RBG na motherboard,
certicando-se que o pino marcado
com a seta se encontra ligado no
pino de 12V da motherboard.
A) Ligue ambas as ventoinhas e o conector da bomba no hub adaptador RGB (16).
CUIDADO
Esta ligação, se executada de forma errada,
poderá causar funcionamento errado e/ou
danificar o dispositivo!

Montaje del ventilador
1) Disipador x1
2) AMD clip x1
3) Intel LGA 2011/2066 clip x2
4) Intel LGA 115X clip x2
5) Clip ventilador x2
6) Tornillos x4
7) Intel LGA 115X placa trasera x1
8) Pasta térmica x1
9) Controlador interno RGB x1
10) Conector hub RGB x1
1) Coloque el enganche para el ventilador
en el disipador.
2) Haga presión para pasar el enganche
por el ventilador.
3) Inserte el nal del enganche en los
oricios del ventilador.
1
6
2
7
3
8
4
9
5
10
ES
Aviso importante
Por favor, lea este manual del usuario detenidamente antes de la instalación para obtener el mejor
rendimiento del cooler y una instalación optimizada. Nox-xtreme no se hace responsable de los daños
causados al producto o daños causados por una instalación incorrecta o una negligencia del usuario.
El cooler podría causar interferencias con algunas placas base. En este caso, por favor no instale el cooler.
Manipule el cooler con cuidado, tanto en la instalación como en su desinstalación. Con el n de evitar daños
a la CPU, no mueva el refrigerador después de la instalación. Por favor, no utilice el cooler para cualquier
otro uso del propósito original.
Garantía
Para cualquier reclamación de la garantía, por favor póngase en contacto con los distribuidores de Nox
Xtreme en el país en el que haya realizado la compra. Puede ver la red de distribuidores en nox-xtreme.com
Garantía: 2 años desde la fecha de compra. (Sujeto a las leyes de cada país)
URL: www.nox-xtreme.com
E-mail: [email protected]
Descripción de componentes

Instalación Intel LGA 115X
Instalación Intel LGA 2011 / 2066 Instalación AMD FM2 / FM1 / AM3+ / AM2+ / AM2 / AM4
1) Atornille la sujección
LGA 115X a la base de
aluminio.
1) Atornille la sujección
LGA 2011/2066 a la base
de aluminio.
1) Atornille la sujección
AMD a la base de aluminio.
2) Coloque la placa
de montaje en la
parte trasera de la
placa base.
3) Aplique la pasta
térmica en la CPU.
2) Aplique la pasta
térmica en la CPU.
2) Aplique la pasta
térmica en la CPU.
4) Coloque el
disipador encima de
la CPU y cierre los
bloqueos.
3) Coloque el
disipador encima de
la CPU y cierre los
bloqueos.
3) Coloque el
disipador encima de
la CPU y cierre los
bloqueos.
Control RGB placa base Controlador RGB interno
Conectando el ventilador
Funciones del controlador RGB:
C) Si su placa base no tiene
ningún sistema de control RGB,
enchufe el adaptador hub RGB en
el controlador RGB interno como
muestra el diagrama. Seguidamente
conecte el controlador interno RGB
a un cable de corriente de su fuente
de alimentación.
MODO:
Presione este botón para cambiar el modo de iluminación a modo
dinámico.
- Modo parpadeo: Ciclo 7 colores / Verde / Azul / Rojo / Cyan / Lima
/ Violeta / Blanco
- Modo respiración: Ciclo 7 colores / Ciclo RGB / Verde / Azul / Rojo
/ Cyan / Lima / Violeta / Blanco
COLOR:
Presiona este botón para cambiar el modo de iluminación a modo
estático. Elija uno de los muchos colores posibles.
VELOCIDAD/INTENSIDAD:
- Cuando el sistema esta ejecutando el modo dinámico, este botón
cambia la velocidad de los efectos de iluminación.
- Cuando el sistema esta ejecutando el modo estático, este botón
cambia la intensidad de los efectos de iluminación.
- Mantenga pulsado este botón para apagar el sistema de iluminación.
Vuelva a pulsarlo para encenderlo de nuevo.
B)Si su placa base tiene alguno
de los sistemas de control RGB,
enchufe el adaptador hub RGB en la
placa base asegurandose de que la
echa del conector coincide con la
marca de 12V de la placa base.
A) Conecte el ventilador al conector hub RGB.
CUIDADO
La conexión incorrecta puede causar un mal
funcionamiento o dañar el dispositivo.

EN
Statement of Compliance with European Union Directives
Nox declares that this product is in compliance with the essential requirements and other relevant provisions from the following
Directives: 2014/30/EU; 2014/35/EU; 2011/65/EU, as applicable. The technical documentation required by the Conformity Evaluation
process is in Nox´s possession and can be requested through [email protected].
Disposal of batteries and electrical or electronicequipment waste
The existence of this symbol on the product, batteries or respective packaging, signies that this product and the contained batteries
can not be disposed as domestic waste. It is the user´s responsibility to deliver this product at a batteries, electrical or electronic
recycling pick-up point. The pick-up and separate recycling contributes for the preservation of natural resources and suppresses
potential negative consequences for the human health and the environment resultant of inadequate disposal of dangerous substances
contained in batteries and electrical or electronic equipment. For additional information regarding batteries, electrical or electronic
recycling pick-up points, please contact your local municipal services.
PT
Declaração de Conformidade com Directivas da União Europeia
A Nox declara que este produto está em conformidade com os requisitos essenciais e outras disposições relevantes das Directivas:
2014/30/EU; 2014/35/EU; 2011/65/EU, conforme aplicável. A documentação técnica exigida pelo processo de Avaliação de
Conformidade encontra-se na posse da Nox e poderá ser solicitada através de [email protected].
Eliminação de resíduos de pilhas e de equipamento eléctricoe electrónico
A existência deste símbolo no produto, nas pilhas ou nas respectivas embalagens signica que este produto e as pilhas nele contidas
não podem ser eliminados juntamente com os resíduos domésticos.É da responsabilidade do utilizador entregar este produto num
ponto de recolha aplicável à reciclagem de pilhas e de equipamento eléctrico e electrónico. Esta recolha e reciclagem separada
contribui para a conservação dos recursos naturais e suprime potênciais consequências negativas para a saúde humana e para o
ambiente resultantes de uma eliminação inadequada de substâncias perigosas existentes nas pilhas e no equipamento eléctrico e
electrónico. Para mais informações sobre os pontos de recolha de pilhas e resíduos eléctricos e electrónicos contacte os serviços
municipais locais.
ES
Declaración de Cumplimiento de las Directivas de laUnión Europea
Nox declara que este producto cumple con los requisitos esenciales y otras disposiciones pertinentes de las siguientes Directivas:
2014/30/EU; 2014/35/EU; 2011/65/EU, según corresponda. La documentación técnica requerida por el proceso de Evaluación de la
Conformidad está en poder de Nox y se puede solicitar a través de [email protected].
Desechado de pilas y residuos de equipos eléctricoso electrónicos
La existencia de este símbolo en el producto, en las baterías o en el embalaje respectivo, signica que este producto y las baterías
contenidas no pueden eliminarse como residuo doméstico. Es responsabilidad del usuario entregar este producto en un punto de
recolección de baterías, recambios eléctricos o electrónicos. La recolección y el reciclaje separado contribuyen a la conservación
de los recursos naturales y suprimen las posibles consecuencias negativas para la salud humana y el medio ambiente resultantes
de la eliminación inadecuada de las sustancias peligrosas contenidas en las baterías y en los equipos eléctricos o electrónicos. Para
obtener información adicional sobre baterías, puntos de recolección de reciclaje eléctricos o electrónicos, comuníquese con los
servicios municipales locales.
