i-tecc C31DP60HZP User manual

P/N: C31DP60HZP
User’s guide • Gebrauchsanweisung • Mode d’emploi
Manual de instrucciones • Manuale • Uživatelská příručka
Instrukcje obsługi • Užívateľská príručka • Vartotojo vadovas
Handleiding
USB-C Display Port Adapter
4K 3840 x 2160 / 60Hz

ENGLISH
Please read the entire instruction manual carefully. Detailed manual is
available on our website www.i-tec.cz/en/ in the tab „Manuals, drivers“. In
case of any issues, please contact our technical support at:
[email protected]
DEUTCH
Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche
Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter
„Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie
Probleme haben, kontaktieren Sie bitte unser Support-Team unter:
[email protected]
FRANÇAIS
Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé
est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet «Manuels, pilotes».
Si vous avez des problèmes, veuillez contacter notre équipe support à
[email protected]
ESPAÑOL
Por favor, lea atentamente todo el manual. El manual detallado está
disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales
y controladores" de este producto. Si tiene algún problema, póngase en
contacto con nuestro equipo de soporte en [e-mail]
ITALIANO
Leggere attentamente tutto il Libretto d’uso. Il Libretto d’uso è a disposizione
anche sulla scheda “Manuali e strumenti” del nostro sito web:
www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico:
[email protected]
ČESKY
Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na
našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu.
V případěproblémůse můžete obrátit na naši technickou podporu:
[email protected]
SLOVENSKY
Prosíme o dôkladné prečítanie celého manuálu. Podrobný manuál je
k dispozícii tiež na našom webe www.i-tec.cz v záložke „Manuály, ovladače“
pri tomto produkte. V prípade problémov sa môžete obrátiťna našu technickú
podporu: [email protected]

POLSKI
Upewnij się, że uważnie przeczytałeśinstrukcji obsługi. Szczegółowy
podręcznik jest dostępny na naszej stronie internetowej
www.i-tec.cz/pl/ w zakładce "Instrukcje, sterowniki". W razie jakichkolwiek
problemów, skontaktuj sięz naszym serwisem pod adresem:
[email protected]
LIETUVOS
Prašome įdėmiai perskaityti visąvadovą. Išsamųvadovągalite rasti mūsų
svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus
problemoms galite susisiekti su mūsųtechnine pagalba:
[email protected]
NEDERLANDS
Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen.
Een gedetailleerde handleiding van dit product is beschikbaar op onze website
www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er
zich problemen voordoen kunt u contact opnemen met ons supportcenter via
[email protected].

ENGLISH................................................... 05–06
DEUTSCH.................................................. 07–08
FRANÇAIS................................................. 09–10
ESPAÑOL...................................................11–12
ITALIANO................................................... 13–14
ČESKY........................................................15–16
POLSKI...................................................... 17–18
SLOVENSKY.............................................. 19–20
LIETUVOS..................................................21–22
NEDERLANDS............................................23–24
WEEE..........................................................25–26
Declaration of Conformity...............................27
FCC...................................................................28
USB-C Display Port 4K/60 Hz
Adapter

| 5
Quick Start
ENGLISH
INTRODUCTION
Thank you for purchasing the i-tec USB-C DP 4K/60 Hz Adapter that will allow
you to connect DisplayPort monitor / TV / projector to a notebook, a tablet, a
PC or a smartphone with a USB-C port. It offers 1x 4K DisplayPort. Thanks to its
compact dimensions, low weight and application without a power adaptor it is
also convenient for travelling.
PACKAGE CONTENTS
• i-tec USB-C DisplayPort 4K/60 Hz Adapter with cable (15 cm)
• Quick Start
SPECIFICATION
• 1x USB-C 3.1 connector, transfer rate up to 10 Gbps
• Graphic interface: 1x DisplayPort (spec. 1.2); max. resolution 3840x2160 / 60Hz
• Mode: Extend, Mirror and Primary Display
• Supported colors 16 / 32 bit
• Powered through USB bus (no power adapter is needed)
• OS: Requires USB-C interface with "DisplayPort Alternate Mode" support
(not all devices / systems with USB-C interface supports the standard) or
Thunderbolt 3 port – Windows 10 32/64bit, Mac OS X, Chrome OS (Google)
with Intel Broadwell Processor and R51 and higher
• Product dimensions: 51 x 25 x 12 mm
• Product weight: 21 g

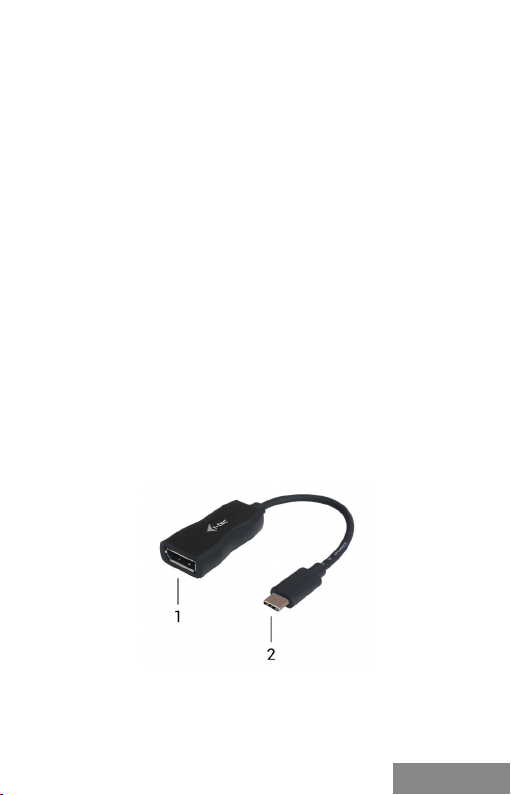

DESCRIPTION OF THE ADAPTER
1. DisplayPort – for connecting a monitor
2. Connecting cable with USB-C connector – for connecting to a notebook,
tablet, PC or smartphone with "DisplayPort Alternate Mode" support
ENGLISH

6 |
USB-C DisplayPort 4K/60 Hz Adapter
ENGLISH ENGLISH
AFTER CONNECTING, THE DRIVERS FOR THE ADAPTER ARE INSTALLED
AUTOMATICALLY FROM THE SYSTEM.
CAUTION!
Before installation make sure that your system has installed the latest drivers
for your device and updated BIOS.
CONNECTING AN DISPLAYPORT MONITOR
The adapter is equipped with 1x 4K DisplayPort for connection of an external
monitor or beamer with an DisplayPort interface. For displaying your images
you can use modern plazma or LCD monitors and TVs. The graphic chip,
which is the heart of the adapter, supports resolution up to 4K (Ultra HD)
3840 x 2160 pixels. Connect the monitor to the adapter using a high-quality
DisplayPort cable. During installation of an additional monitor the screen of
the notebook, tablet or PC can flicker which is a standard condition.
The majority of problems with the adapter and the connected peripheral
devices can be solved by disconnecting the USB-C cable of the adapter
from the USB-C port of the PC / Mac / smartphone and reconnecting after
approximately 10 s.
SAFETY INSTRUCTIONS
• Do not expose to extreme temperatures and air humidity
• Use the device on flat surfaces – you will prevent it from slipping and
falling to the ground.
• Save the user manual for a possible use later.
In cooperation with the service department:
• Check functionality after falling to water or to the ground.
• Check functionality when the cover is broken.
• Send the device back if it does not work in accordance with the user
manual.
FREQUENTLY ASKED QUESTIONS
Available on our website www.i-tec.cz/en/ on the "FAQ" tab of this product.

| 7
Quick Start
DEUTSCH
DEUTSCH
EINLEITUNG
Wir bedanken uns für den Kauf von i-tec USB-C DP 4K/60 Hz Adapter. Er
ermöglicht Ihnen einen schnellen und einfachen Anschluss eines DisplayPort
Monitors / TVs / Projektors mit einem USB-C Port an Ihr Notebook, Tablet,
Smartphone oder Ihren PC. Vorhandene Anschlüsse: 1x 4K DisplayPort.
Dank seiner kompakten Maße, niedrigem Gewicht und Verwendung ohne
Versorgungsadapter ist er auch für die Benutzung unterwegs geeignet.
LIEFERUMFANG
• i-tec USB-C DisplayPort 4K/60 Hz Adapter mit Kabel (15 cm)
• Quick Start
SPEZIFIKATION
• 1x USB-C 3.1 Konnektor, Übertragungsgeschwindigkeit bis zu 10 Gbps
• Grafische Schnittstelle: 1x DisplayPort (spec. 1.2); max. 3840x2160 / 60Hz
• Einstellungen: Erweitern, Spiegeln und Primärmonitor
• Unterstützte Farben 16 / 32 bit
• Die Stromversorgung findet über den USB statt (kein Stromadapter
notwendig)
• BS: Erfordert USB-C Schnittstelle mit Unterstützung von „DisplayPort
Alternate Mode“ (nicht alle Geräte / Systeme mit USB-C Schnittstelle
verfügen über diesen Standard) oder Thunderbolt 3 Port – jetzt Windows 10
32/64bit, Mac OS X, Chrome OS (Google) mit Intel Broadwell Prozessor und
R51 und höher
• Produktabmessungen: 51 x 25 x 12 mm
• Produktgewicht: 21 g

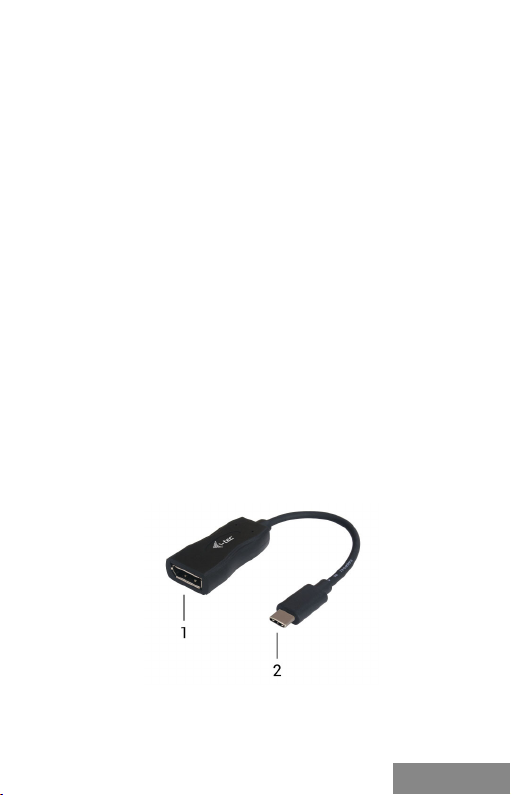

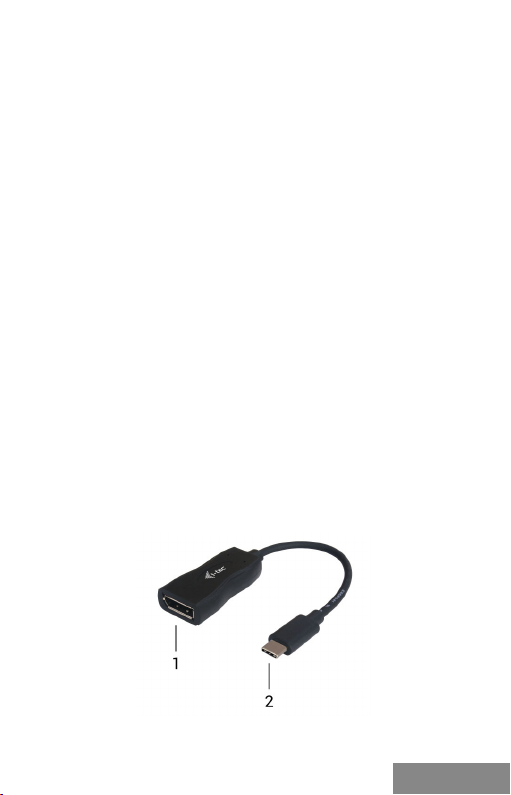

ADAPTERBESCHREIBUNG
1. DisplayPort – für den Anschluss von Bildschirm
2. Anschlusskabel mit USB-C Konnektor – für den Anschluss des
Adapters an Notebook, Tablet, PC oder Smartphone mit Unterstützung von
„DisplayPort Alternate Mode“

8 |
USB-C DisplayPort 4K/60 Hz Adapter
DEUTSCH
NACH ANSCHLUSS WERDEN DIE ADAPTERTREIBER AUTOMATISCH VOM
SYSTEM INSTALLIERT.
HINWEIS!
Vergewissern Sie sich vor der Installation, dass Sie im System die neuesten
Treiber für Ihr Gerät installiert haben und BIOS aktualisiert ist.
ANSCHLUSS VON DISPLAYPORT-BILDSCHIRM
Der Adapter verfügt über 1x 4K DisplayPort für den Anschluss eines
externen Bildschirms oder Projektors mit DisplayPort Schnittstelle. Als
Abbildungsgerät können Sie moderne Plasma- oder LCD-Bildschirme und
Fernseher nutzen. Der grafische Chipsatz, der „das Herz“ des Adapters
darstellt, unterstützt bis zu 4K (Ultra HD) Auflösung 3840 x 2160 Pixel. Für den
Anschluss des Bildschirms an den Adapter ist ein hochwertiges DisplayPort
Kabel zu verwenden. Während der Installation des Zusatzbildschirms
kann das Display von Notebook, Tablet-PC oder PC blinken, was ein
Standardzustand ist.
Der überwiegende Teil von Problemen mit dem Adapter und den
angeschlossenen Peripherien kann durch Trennung des USB-C Adapterkabels
vom USB-C Port des PCs / Macs / Smartphones und sein wiederholter
Anschluss nach ca. 10 Sekunden gelöst werden.
SICHERHEITSHINWEISE
• Extremen Temperaturen und Luftfeuchtigkeit nicht ausstellen.
• Gerät auf flachen Unterlagen nutzen – so vermeiden Sie Abrutschen und
Sturz auf den Boden.
• Bewahren Sie das Benutzerhandbuch für spätere Verwendung auf.
In Zusammenarbeit mit der Serviceabteilung:
• Überprüfen Sie die Funktionsfähigkeit nach einem Sturz ins Wasser oder
auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit bei Bruch des Deckels.
• Reklamieren Sie das Gerät, wenn es nicht so funktioniert, wie im
Benutzerhandbuch beschrieben.
HÄUFIG GESTELLTE FRAGEN
Verfügbar auf unserer Webseite www.i-tec.cz/de/ auf der Registerkarte "FAQ"
dieses Produkts.

| 9
Quick Start
FRANÇAIS
L’INTRODUCTION EN MATIÈRE
Nous nous permettons de vous remercier pour votre achat de l’adaptateur i-tec
USB-C DP 4K/60 Hz qui vous rend possible un branchement facile et très vite de votre
écran d’affichage / de votre appareil TV / de votre appareil de projection avec le port
DisplayPort sur votre ordinateur portable, tablette tactile, ordinateur de bureau (PC)
ou téléphone intelligent qui disposent du port USB-C. L’adaptateur vous offre 1x port
4K DisplayPort. Ses dimensions compactes ainsi que son poids réduit font de ce
produit un bon compagnon qui peut vous aussi accompagner à tout moment partout.
Étant donné qu’il n’est pas nécessaire d’avoir un adaptateur d’alimentation pour son
utilisation, vous pouvez l’utiliser facilement au cours de vos voyages.
CONTENU DE L’EMBALLAGE
• i-tec USB-C DisplayPort 4K/60 Hz Adapteur avec câble (15 cm)
• Quick Start
CARACTÉRISTIQUES TECHNIQUES
• 1x connecteur USB-C
• Interface graphique: 1x DP (spécification 1.2.): Résolution maximale 3840x2160 / 60Hz
• Mode: Extension, miroir et moniteur principal
• Couleurs supportées 16/32 bits
• Alimentation par le bus au moyen d’une interface USB-C
• Système d’exploitation: Nécessite une interface USB-C avec "DisplayPort mode
alternatif» (tous les appareils / systèmes avec USB-C ne possède pas automatique-
ment cette norme) ou port Thunderbolt 3 – disponible à présent sous Windows 10
32 / 64bit, Mac X, Chrome 6 et Android (Google) avec Intel Broadwell Processeurs et
R51 et plus
• Dimensions: 51 x 25 x 12 mm
• Poids du produit: 21 g

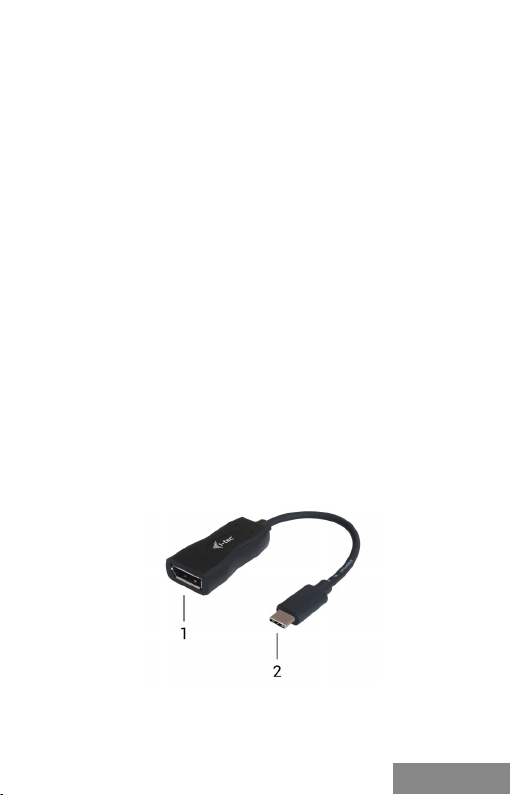

DESCRIPTION DE L’ADAPTATEUR
1. Un DisplayPort – pour s’occuper du branchement de l’écran d’affichage
2. Un câble de connexion avec le connecteur USB Type-C – pour assurer le
branchement de l’adaptateur sur votre ordinateur portable, tablette tactile, ordinateur
de bureau (PC) ou téléphone intelligent, avec le support d’ « DisplayPort Alternate
Mode ».

10 |
USB-C DisplayPort 4K/60 Hz Adapter
FRANÇAIS
AVIS IMPORTANT !
Avant de procéder à l’installation, veuillez-vous assurer, s’il vous plaît, que vous avez
les pilotes informatiques concernant votre dispositif les plus actuels, installés dans
votre système, ainsi que votre BIOS vient de recevoir les mises à jour les plus actuelles.
UNE FOIS LA STATION D’ACCUEIL BRANCHÉE, L’INSTALLATION DES PILOTES
INFORMATIQUES SE DÉROULERA AUTOMATIQUEMENT DU SYSTÈME.
BRANCHEMENT DE L’ÉCRAN D’AFFICHAGE DISPLAYPORT
L’adaptateur est muni de 1x port 4K DisplayPort pour s’occuper du branchement d’un
écrand’affichage externe ou d’un appareil de projectionpar l’intermédiaire de l’interface
DisplayPort. En qualité d’un appareil d’affichage, vous pouvez utiliser des écrans
modernes ACL ou plasma et des téléviseurs. C’est le chipset graphique qui est le
« cœ u r » de l ’adaptateu r, tout en su p p or t a nt la résol u t i o n 4K (U l t r a H D) ju s q u ’à
3840 x 2160 pixels. Pour assurer le branchement d’un écran d’affichage sur
l’adaptateur, veuillez utiliser un câble DisplayPort haute qualité, s’il vous plaît. Au
cours de l’installation du respectif écran additionnel, il se peut que, l’écran de votre
ordinateur portable, Mac, tablette tactile ou ordinateur de bureau (PC) soit en train de
clignoter ; c’est que ce n’est aucune faute, il s’agit d’un état standard.
En ce qui concerne la majeure partie des problèmes avec l’adaptateur ainsi qu’avec
des périphériques y branchés, c’est qu’il est possible de les éliminer par l’intermédiaire
d’un débranchement du câble USB-C, appartenant à l’adaptateur, du port USB-C de
votre ordinateur de bureau (PC) / de votre Mac / de votre téléphone intelligent / de
votre tablette tactile ; et après environ 10 secondes, veuillez le brancher de nouveau,
s’il vous plaît.
INSTRUCTIONS DE SÛRETÉ
• Ne pas exposer aux températures extrêmes ni à l’humidité d’air.
• Veuillez utiliser, s’il vous plaît, des dessous (fonds) plats pour y poser le dispositif –
pour éviter son glissement et tombée à terre.
• Veuillez garder, s’il vous plaît, le présent Guide d’instructions et mode d’emploi
pour son éventuelle utilisation postérieure.
Veuillez collaborer, s’il vous plaît, avec le Département de Service :
• Pour vérifier le bon et correct fonctionnement du dispositif après une tombée à
l’eau ou à terre.
• Pour vérifier le bon et correct fonctionnement quand le couvercle montre une
rupture.
• Pour procéder à une réclamation du dispositif qui ne fonctionne pas
conformément au présent Guide d’instructions et mode d’emploi.
RÉPONSES AUX QUESTIONS FRÉQUEMMENT POSÉES
À votre disposition sur notre page web www.i-tec.cz/fr/, où se trouvent sous l’onglet
de « FAQ » qui correspondent au respectif produit.

| 11
Quick Start
ESPAÑOL
INTRODUCCIÓN
Gracias por comprar el adaptator i-tec USB-C que le permite conectar
fácilmente y rápidamente sus dispositivos favoritos a su computadora
portátil, tableta o computadora personal (PC) a través conectore USB-C. Si
ofrece 1x 4K DisplayPort. Debido a sus dimensiones compactas, peso ligero
y uso sin adaptador de corriente, también es adecuado para su uso durante
los viajes.
CONTENIDO DE EMBALAJE
• i-tec USB-C 4K/60 Hz adaptador de metal para DisplayPort con el cable (15 cm)
• Inicio rápido
ESPECIFICACIONES
• 1x conector USB-C 3.1, velocidad de transmisión hasta 10 Gbps
• Interfaz gráfica: 1x DisplayPort (espec. 1.2), máx. 3840×2160 / 60Hz
• Modos: Extensión, Espejo y Pantalla primaria
• Colores soportados 16 / 32 bit
• Alimentación del bus informático USB, no hace falta ningún adaptador de
alimentación externo
• Sistema operativo: Necesita la interfaz USB-C con el soporte para
“DisplayPort Alternate Mode” (es que no todos los dispositivos / sistemas
con la interfaz USB-C disponen de este estándar) o un puerto Thunderbolt 3 –
hoy en día Windows 10 32/64bit, Mac OS X, Chrome OS (Google)
• Dimensiones del producto: 51 x 25 x 12 mm
• Peso del producto: 21 g
DESCRIPCIÓN DEL MINI DOCK ADAPTADOR
1. Puerto DisplayPort: para conectar a la pantalla
2. Cable de conexión USB-C para conectar a una computadora, una tableta,
una PC, o un smartphone con USB-C puerto, necesita la interfaz USB-C con el
soporte para “DisplayPort Alternate Mode”

12 |
USB-C DisplayPort 4K/60 Hz Adapter
ESPAÑOL
UNA VEZ CONECTADO, LOS CONTROLADORES DEL ADAPTADOR SE INSTA
LAN AUTOMÁTICAMENTE DESDE EL SISTEMA.
¡ADVERTENCIA!
Antes de la instalación, asegúrese de tener el último controlador para su
dispositivo y un BIOS actualizado instalado en su sistema.
CONECTANDO LA PANTALLA DISPLAYPORT
El adaptador está equipado con un puerto 1 x DP 4K para conectar a una
pantalla externa o un proyector con una interfaz DP. Puede usar pantallas
modernas de plasma o LCD, monitores y televisores como dispositivos de
visualización. El chip gráfico, que es el "corazón" del adaptador, admite una
resolución de hasta 4K (UHD) de 3840 x 2160 píxeles. Use un cable DP de
calidad para conectar la pantalla al adaptador. Durante la instalación de un
monitor adicional, la pantalla de su computadora portátil, Mac, tableta o PC
puede parpadear, que es el estado estándar.
La mayor parte de los problemas con el adaptador y los periféricos conectados
pueden resolverse desconectando el cable adaptador Thunderbolt 3 del
puerto Thunderbolt 3 para PC, Mac, smartphone o tableta y luego volviéndolo
a conectar durante aproximadamente 10 segundos.
INSTRUCCIONES DE SEGURIDAD
• No exponer a temperaturas y humedad extremas.
• Use el dispositivo en arandelas planas para evitar que resbale y caiga al
suelo.
• Guarde el manual para su uso posterior.
En cooperación con el Departamento de Servicio:
• Verificar la funcionalidad después de caer al agua o en el suelo.
• Verificar la funcionalidad cuando la cubierta está rota.
• Reclamar que el equipo no funciona de acuerdo con el manual.
PREGUNTAS MÁS FRECUENTES
Disponible en nuestra página web www.i-tec.cz/es/, en la pestaña "FAQ" de
este producto.

| 13
Quick Start
ITALIANO
INTRODUZIONE
Vi ringraziamo per aver acquistato questo adattatore i-tec USB-C DP 4K/60
Hz Adapter che permette di collegare facilmente e velocemente i vostri
dispositivi preferiti (notebook, tablet, PC o smartphone) dotati di una
porta USB-C monitor, TV o proiettori che dispongono della porta USB-C, in
altre parole, esso offre il collegamento di 4K DisplayPort / 60 Hz. Questo
dispositivo, grazie alla sua dimensione compatta, peso basso e uso senza
adattatori di alimentazione, diventa utile sopratutto durante i viaggi.
CONTENUTO CONFEZIONE
• i-tec adattatore USB-C per DisplayPort 4K/60Hz con cavo (15 cm)
• Quick Start
SPECIFICAZIONI TECNICHE
• 1 connettore USB-C, velocità di trasmissione fino a 10 Gbps
• Interfaccia grafica: 1 DisplayPort (spec. 1.2), mass. 3.840 x 2.160 / 60 Hz
• Modalità: Immagine ampliata, Immagine speculare e Monitor primario
• Colori supportati 16 / 32 bit
• Alimentazione dal bus USB-C, senza necessità di alimentatori esterni;
• Sistemi operativi: si richiede l’interfaccia USB-C che supporta il
“DisplayPort Alternate Mode” (non tutti i dispositivi / sistemi dotati di
interfaccia USB-C soddisfano questo standard) o la porta Thunderbolt 3 –
attualmente è supportato da Windows 10 32/64bit, Mac OS X, Chrome OS
(Google)
• Dimensioni prodotto: 51 x 25 x 12 mm
• Peso prodotto: 21 g
DESCRIZIONE ADATTATORE
1. 1 porte DisplayPort – per collegare monitor
2. 1 connettore USB-C 3.1 per collegare l’adattatore a notebook, tablet o PC,
velocità di trasmissione dati fino a 10 Gbps

14 |
USB-C DisplayPort 4K/60 Hz Adapter
ITALIANO ITALIANO
UNA VOLTA COLLEGATO L’ADATTATORE, GLI STRUMENTI VENGONO
SCARICATI AUTOMATICAMENTE DAL SISTEMA.
AVVERTENZA!
Prima di installare l’adattatore, verificare se il sistema dispone del BIOS
aggiornato e degli strumenti più recenti per i dispositivi da collegare.
COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA DISPLAYPORT
L’adattatore è dotato di 1 port DP 4K, 60 Hz per collegare uno monitor esterni
o proiettori dotati di porta DP. Inoltre, può essere utile per connettere altri
dispositivi di visualizzazione moderni ad es. monitor o televisori LCD o al
plasma. Per collegare i monitor all’adattatore usare solo i cavi DP di alta
qualità. Durante l’installazione del monitor esterno lo schermo del notebook,
Mac, tablet o PC può lampeggiare ma è un fenomeno normale.
La maggioranza dei problemi con l’adattatore e con le rispettive periferie
connesse può essere risolta scollegando il cavo USB-C dell’adattatore dalla
porta USB-C del PC, Mac, smartphone o tablet e ricollegandolo dopo circa
10 secondi.
ISTRUZIONI DI SICUREZZA
• Evitare i valori estremi della temperatura e dell’umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per
terra a causa del suo scivolamento.
• Conservare il Libretto d’uso per ogni evenienza.
In collaborazione con il Centro di assistenza tecnica
• controllare il funzionamento del dispositivo dopo la sua caduta per terra o
nell’acqua
• verificare il funzionamento del dispositivo in caso di rottura dell’involucro
• sporgere il reclamo se il dispositivo non funziona secondo il Libretto
d’uso.
DOMANDE FREQUENTI
Si veda la scheda “FAQ” di questo prodotto sulle nostre pagine web
www.i-tec.cz/it/.

| 15
Quick Start
ČESKY
ÚVOD
Děkujeme za zakoupení i-tec USB-C DP 4K/60 Hz adaptéru, který Vám
umožní snadno a rychle připojit k notebooku, tabletu, PC, smartphonu
s USB-C portem monitor / TV / projektor s DisplayPortem. Nabízí 1x 4K
DisplayPort. Díky svým kompaktním rozměrům, nízké hmotnosti a použití bez
napájecího adaptéru je vhodný také pro použití během cest.
OBSAH BALENÍ
• i-tec USB-C DisplayPort 4K/60 Hz adaptér s kabelem (15 cm)
• Quick Start
SPECIFIKACE
• 1x USB-C 3.1 konektor, přenosová rychlost až 10 Gbps
• Grafické rozhraní: 1x DisplayPort (spec. 1.2); max. rozlišení 3840x2160 / 60Hz
• Režimy: Rozšířit, Zrcadlit a Primární monitor
• Podporované barvy 16 / 32 bitů
• Napájení ze sběrnice USB, není potřeba externí napájecí adaptér
• OS: Vyžaduje USB-C rozhraní s podporou "DisplayPort Alternate Mode"
(ne všechna zařízení / systémy s rozhraním USB-C mají tento standard)
nebo Thunderbolt 3 port – nyní Windows 10 32/64bit, Mac OS X, Chrome OS
(Google) s Intel Broadwell Processorem a R51 a vyšší
• Rozměry produktu: 51 x 25 x 12 mm
• Hmotnost produktu: 21 g
POPIS ADAPTÉRU
1. DisplayPort – pro připojení monitoru
2. Připojovací kabel s USB-C konektorem – pro připojení adaptéru k
notebooku, tabletu, PC nebo smartphonu s podporou "DisplayPort Alternate
Mode"

16 |
USB-C DisplayPort 4K/60 Hz Adapter
ČESKY
PO PŘIPOJENÍ SE OVLADAČE PRO ADAPTÉR INSTALUJÍ AUTOMATICKY ZE
SYSTÉMU.
UPOZORNĚNÍ!
Před samotnou instalací se ujistěte, že máte v systému nainstalovány
nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.
PŘIPOJENÍ DISPLAYPORT MONITORU
Adaptér je vybaven 1x 4K DisplayPortem pro připojení externího monitoru
nebo projektoru s DisplayPort rozhraním. Jako zobrazovací zařízení můžete
využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který
je „srdcem“ adaptéru, podporuje až 4K (Ultra HD) rozlišení 3840 x 2160 pixelů.
Pro připojení monitoru k adaptéru použijte kvalitní DisplayPort kabel. Během
instalace přídavného monitoru může obrazovka notebooku, Macu, tabletu
nebo PC problikávat, což je standardní stav.
Převážnou část problémůs adaptérem a připojenými perifériemi lze vyřešit
odpojením USB-C kabelu adaptéru od USB-C portu PC / Macu / smartphonu /
tabletu a jeho opětovným připojením asi po 10 s.
BEZPEČNOSTNÍ POKYNY
• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím
sklouznutí a pádu na zem.
• Uschovejte manuál pro pozdější možné použití.
V součinnosti se servisním oddělením:
• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.
ČASTO KLADENÉ OTÁZKY
K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.

| 17
Quick Start
POLSKI
POLSKI
WPROWADZENIE
Dziękujemy za zakup adaptera i-tec USB-C DP 4K/60 Hz, który pozwoli
Ci podłączyćmonitor DisplayPort / TV / projektor do notebooka, tableta,
komputera lub smartfona wyposażone w port USB-C. Adapter posiada porty
1x DisplayPort 4K. Dzięki swoim kompaktowym wymiarom, niewielkiej wadze
i aplikacji bez zasilacza jest także wygodny w podróży.
ZAWARTOŚĆ OPAKOWANIA
• i-tec USB-C DisplayPort 4K60 Hz adapter z kablem (15 cm)
• Quick Start
SPECYFIKACJA
• 1x złącze USB-C 3.1, prędkość transmisji do 10 Gbps
• Interfejs graficzny: 1x DisplayPort (spec. 1.2); max. 3840x2160 / 60Hz
• Tryby pracy: Mirror, Extend, Primary Display
• Obsługa kolorów 16 / 32 bit
• Zasilanie ze złącza USB, nie wymaga adaptera zasilającego
• OS: Wymagane złącze USB-C z obsługą"DisplayPort Alternate Mode"
(nie wszystkie urządzenia/ systemy ze standardowym wsparciem interfejsu
USB-C) lub Thunderbolt 3 - 10 32/64bit, Mac OS X, Chrome OS (Google)
z procesorem Intel Broadwell oraz R51 i wyższe.
• Wymiary produktu: 51 x 25 x 12 mm
• Waga produktu: 21 g
OPIS ADAPTERA
1. DisplayPort - do podłączenia monitora
2. Dołączony kabel ze złączem USB-C - do podłączenia do notebooka,
tabletu, komputera lub smartfona z obsługą"DisplayPort Alternate Mode"

18 |
USB-C DisplayPort 4K/60 Hz Adapter
POLSKI POLSKI
PO PODŁĄCZENIU, STEROWNIKI DLA ADAPTERA SĄINSTALOWANE
AUTOMATYCZNIE Z SYSTEMU.
UWAGA!
Przed rozpoczęciem instalacji upewnij się, że Twój system ma zainstalowane
najnowsze sterowniki dla urządzeńoraz aktualizowany BIOS.
PODŁĄCZANIE MONITORA DISPLAYPORT
Adapter jest wyposażony w 1x 4K DisplayPort do podłączenia zewnętrznego
monitora lub rzutnika z interfejsem DisplayPort. Do wyświetlania obrazów
można wykorzystywaćnowoczesne monitory plazmowe oraz monitory
i telewizory LCD. Graficzny układ, który jest sercem adaptera, obsługuje
rozdzielczości do 4K (Ultra HD) 3840 x 2160 pikseli. Podłącz monitor do
adaptera za pomocąwysokiej jakości kabla DisplayPort. Podczas instalacji
dodatkowego monitora ekran notebooka, tabletu lub komputera może
migotaćco jest objawem standardowym.
Większość problemów z adapterem i podłączonych urządzeńperyferyjnych
może byćrozwiązane poprzez odłączenie kabla USB-C adaptera
podłączonego do portu USB-C urządzeńPC / Mac / smartphone i ponowne
podłączenie po około 10 s.
INSTRUCKJE BEZPIECZEŃSTWA
• Nie narażaćna działanie wysokich temperatur i wysokiej wilgotności.
• Używaćurządzenia na powierzchniach płaskich w celu uniknięcia
upadku.
• Zachowaćinstrukcjędo ewentualnego późniejszego użycia.
We współpracy z działem serwisu:
• Sprawdzićfunkcjonalność po upadku do wody lub na twarda powierzchnię
• Sprawdzićfunkcjonalność gdy obudowa uległa uszkodzeniu
• Odesłaćurządzenie gdy nie pracuje zgodnie z instrukcją.
CZĘSTO ZADAWANE PYTANIA
Dostępne na naszych stronach www.i-tec.cz/pl/ w zakładce „FAQ“ przy
niniejszym produkcie.

| 19
Quick Start
SLOVENSKY
SLOVENSKY
ÚVOD
Ďakujeme za zakúpenie i-tec USB-C DP 4K/60 Hz adaptéra, ktorý Vám
umožní ľahko a rýchlo pripojiťk notebooku, tabletu, PC, smartphonu
s USB-C portom monitor / TV / projektor s DisplayPortom. Ponúka 1x 4K
DisplayPort. Vďaka svojim kompaktným rozmerom, nízkej hmotnosti a použitia
bez napájacieho adaptéra je vhodný tiež pre použitie počas cestovania.
OBSAH BALENIA
• i-tec USB-C DisplayPort 4K/60 Hz adaptér s káblom (15 cm)
• Quick Start
ŠPECIFIKÁCIE
• 1x USB-C 3.1 konektor, prenosová rýchlosťaž 10 Gbps
• Grafické rozhranie: 1x DisplayPort (spec. 1.2); max. rozlíšenie 3840x2160 / 60Hz
• Režimy: Rozšíriť, Zrkadliťa Primárny monitor
• Podporované farby 16 / 32 bitov
• Napájanie zo zbernice USB, nie je potrebný externý napájací adaptér
• OS: Vyžaduje USB-C rozhranie s podporou "DisplayPort Alternate Mode"
(nie všetky zariadenia / systémy s rozhraním USB-C majú tento štandard)
alebo Thunderbolt 3 port – teraz Windows 10 32/64bit, Mac OS X, Chrome OS
(Google) s Intel Broadwell Processorom a R51 a vyšší
• Rozmery produktu: 51 x 25 x 12 mm
• Hmotnosťproduktu: 21 g
POPIS ADAPTÉRA
1. DisplayPort – pre pripojenie monitora
2. Pripájací kábel s USB-C konektorom – pre pripojenie adaptéra k note-
booku, tabletu, PC alebo smartphonu s podporou "DisplayPort Alternate
Mode"

USB-C DisplayPort 4K/60 Hz Adapter
SLOVENSKY20 | SLOVENSKY
PO PRIPOJENÍ SA OVLÁDAČE PRE ADAPTÉR INŠTALUJÚ AUTOMATICKY ZO
SYSTÉMU.
UPOZORNENIE!
Pred samotnou inštaláciou sa uistite, že máte v systéme nainštalované
najnovšie ovládače pre vaše zariadenie a aktualizovaný BIOS.
PRIPOJENIE DISPLAYPORT MONITORA
Adaptér je vybavený 1x 4k DisplayPortom pre pripojení externého monitora
alebo projektora s DisplayPort rozhraním. Ako zobrazovacie zariadenie
môžete využiťmoderné plazmové alebo LCD monitory a televízory. Grafický
čip, ktorý je „srdcom“ adaptéra, podporuje až 4K (Ultra HD) rozlíšenie 3840 x
2160 pixelov. Pre pripojenie monitora k adaptéru použite kvalitný DisplayPort
kábel. Behom inštalácie prídavného monitora môže obrazovka notebooku,
tabletu alebo PC preblikávať, čo je štandardný stav.
Prevažnú časťproblémov s adaptérom a pripojenými perifériami môžete
vyriešiťodpojením USB-C kábla adaptéru od USB-C portu PC / Macu /
smartphonu a jeho opätovným pripojením asi po 10 s.
BEZPEČNOSTNÉ POKYNY
• Nevystavujte extrémnym teplotám a vlhkosti vzduchu.
• Používajte zariadenie na plochých podložkách – vyvarujete sa tým
skĺznutiu a pádu na zem.
• Uschovajte manuál pre neskoršie možné použitie.
V súčinnosti so servisným oddelením:
• Overte funkčnosťpo páde do vody alebo na zem.
• Overte funkčnosťpri prasknutí krytu.
• Reklamujte zariadenie nefungujúce podľa manuálu.
ČASTO KLADENÉ OTÁZKY
K dispozícii na našom webe www.i-tec.cz v záložke „FAQ“ pri tomto produkte.
