IKUSI mini FLASHD User manual

ANTENA DE RECEPCIÓN TV UHF TRIPLE-BOOM
TRIPLE-BOOM UHF TV RECEIVING ANTENNA
ANTENNE DE RÉCEPTION TV UHF TRIPLE-BOOM
Ch
G (dB)
15
14
13
12
11
10
25 30 35 40 45 50 55 60 65 6921
Características Técnicas / Technical Data / Données Techniques
mini FLASHD
(Ref. 1785)
— Ganancia vs. Canal
— Gain vs. Channel
— Gain vs. Canal
Conector F roscable
Screw-on F plug
Connecteur F à visser
Capuchón protector
Protection cap
Capuchon protecteur
— Canales / Channels / Canaux : 21-69 (470-862 MHz)
— Ganancia / Gain / Gain : ver gráfica / see graph / voir graphique
— Relación D/A / Front-to-Back ratio / Rapport AV/AR : ≥≥
≥≥
≥20 dB
— Carga del viento / Windload / Charge au vent : 70 N (130 km/h) , 90 N (150 km/h)
Accesorios suministrados
Accessories supplied
Accessoires fournis
Angle d'ouverture / Beamwidth / Ángulo de abertura
Mode DIÈDRE 90°
90°DIHEDRAL Mode
Modo DIEDRO 90°
Mode DIÈDRE 120°
120°DIHEDRAL Mode
Modo DIEDRO 120°
470 MHz
60° (H)
68° (V)
60° (H)
60° (V)
670 MHz
50° (H)
60° (V)
50° (H)
50° (V)
860 MHz
33° (H)
36° (V)
33° (H)
39° (V)
120105B
IKUSI - Ángel Iglesias, S.A.
Paseo Miramón, 170 - 20009 San Sebastián - SPAIN Tel.: [phone] Fax: [phone] www.ikusi.com
ER-0149/1996
APÉNDICE - Desmontaje del reflector para pasar la antena por trampillas pequeñas de acceso al tejado
APPENDIX - Detaching the reflector for passing the antenna through small roof hatches
APPENDICE - Démontage du réflecteur pour passer l'antenne à travers des trappes petites d'accès au toit
➜
➜
presionar
press
appuyer
tirar
pull
tirer

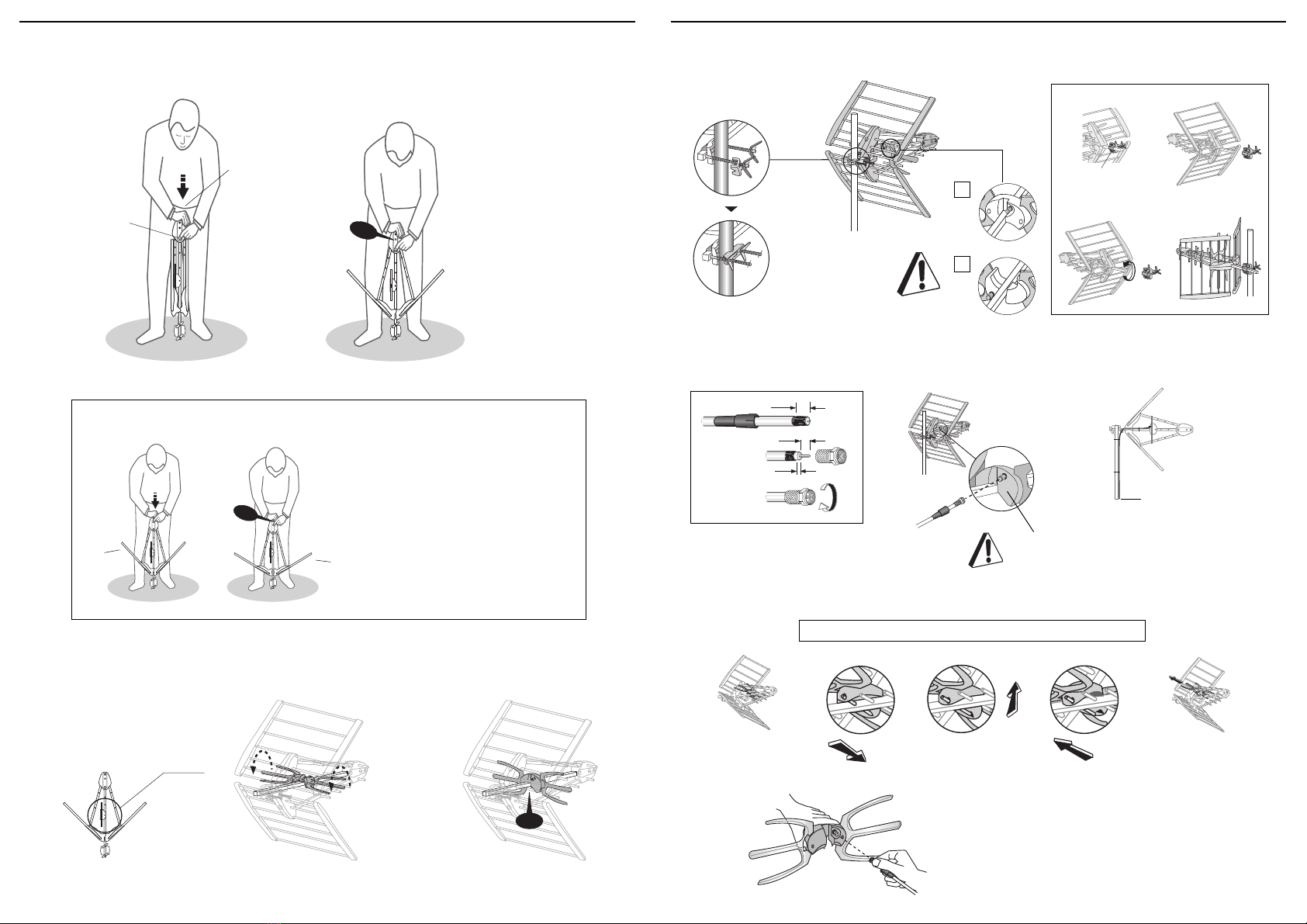

1. Preparación de la antena / Preparing the antenna / Préparation de l'antenne
Modo DIEDRO 120° / 120°DIHEDRAL Mode / Mode DIÈDRE 120°
clack !
...y presionar aquí hacia abajo
...and press here downwards
...et presser ici vers le bas
➜
El reflector diedro se abre 90°.
Este despliegue (Modo DIEDRO 90°)
proporciona el mejor rendimiento
general de la antena.
Ver Modo DIEDRO 120° abajo.
The dihedral reflector is opened 90°.
This unfolding (90°DIHEDRAL Mode)
provides the best general performance
of the antenna.
See 120° DIHEDRAL Mode below.
Le réflecteur dièdre est ouvert 90°.
Cette ouverture (Mode DIÈDRE 90°)
procure le meilleur rendement général
de l'antenne.
Voir Mode DIÈDRE 120° ci-dessous.
1) Despliegue
Unfolding
Ouverture
Apretar este botón...
Press this button...
Appuyer sur ce bouton...
El modo DIEDRO 120°proporciona un
diagrama de radiación 'plano vertical' diferente
al del modo DIEDRO 90°. Puede ser ensayado
cuando existan ecos que con el modo 90°
produzcan interferencias visibles.
The 120°DIHEDRAL mode provides a 'vertical
plane' radiation pattern different to the one of
the 90° DIHEDRAL mode. It can be tried out
when existing echoes that with the 90° mode
produce visible interferences.
Le mode DIÈDRE 120°procure un diagramme
de rayonnement 'plan vertical' différent à celui
du mode DIÈDRE 90°. Il peut être essayé
quand il y a des échos qui avec le mode 90°
produisent des interférences visibles.
clack !
90° 120°
➜
clack!
➜
2) Posición del dipolo
Dipole position
Position du dipôle
2. Fijación al mástil / Clamping to the mast / Fixation au mât
3. Conexión del cable coaxial / Connecting the coaxial cable / Raccordement du câble coaxial
Polarización vertical / Vertical polarization / Polarisation verticale
8 mm
4 mm
12 mm
aflojar
loosen
desserrer
OPCIÓN : Conexión al dipolo desmontado
OPTION : Connection to detached dipole
OPTION : Raccordement au dipôle démonté
2
1
1 2 3
-Hecha la conexión, volver a montar el dipolo siguiendo un proceso
inverso al indicado para el desmontaje.
-Once you have made the connection, mount the dipole back by
following an inverse process to the one indicated for detaching.
-La connexion étant faite, se remettre à monter le dipôle en
suivant une procédure inverse à celle indiquée pour le démontage.
Desmontaje del dipolo / Detaching the dipole / Démontage du dipôle
4
cable coaxial de bajada
downlead coaxial cable
câble coaxial de descente
par de apriete máx : 10kg.cm
torque max : 10kg.cm
serrer sans excéder : 10kg.cm
3
✓✓
✓✓
✓
✗✗
✗✗
✗

297 mm
210 mm
línea de plegado
formato DIN A-4
