IMEON ENERGY 4850 User manual

IMEON
Guide d’installation/
Installation guide

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 2 / 43
Sommaire
Conditions générales.............................................................................3
Spécifications techniques......................................................................6
1. Vue de principe.............................................................................7
2. Installation..................................................................................12
3. Dépannage..................................................................................21

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 3 / 43
EN
FR
FR
Conditions générales
AVANT DE COMMENCER: Lire attentivement ce manuel, il vous
guidera durant l’installation et la vérification avant la mise en service
du système.
Dans un soucis d’amélioration continu, le contenu de
ce document est revu et est modifié en permanence sans
préavis.
Veuillez vous référer au site internet de IMEON ENERGY
(https://imeon-energy.com) pour obtenir la dernière version
mise à jour.Les images contenues dans ce document sont à
titre d’illustration uniquement et peuvent différer. A noter,
le guide d’installation est disponible en différentes langues,
dans le cas d’incompréhension, la version française
prévaudra.
ATTENTION: Ce guide est adressé aux installateurs spécialisés
possédant des connaissances approfondies et l’expérience
nécessaire dans l’installation de batteries et dans la
distribution d’électricité. Il est strictement interdit de procéder
au montage (ou au démontage) de ce système si les
compétences requises ne sont pas acquises.
L’installation doit être réalisée conformément à la
réglementation en vigueur.
Précautions générales
Ne mettez pas la batterie au contact de l’eau ou de toute
source d’humidité.
Ne mettez pas la batterie au contact du feu ou de toute
source de chaleur.

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 4 / 43
FR
EN
FR
Veuillez ne pas percer, frapper ou endommager de quelques
manière la batterie.
Veuillez ne pas utiliser de batteries provenant de différents
fabricants, ou de différents types/modèles, ainsi que des
batteries neuves et anciennes.
Veuillez-vous assurer que l’environnement de stockage et
d’utilisation soient optimal pour assurer le bon
fonctionnement de l’appareil.
Veuillez ne pas utiliser la batterie si cette dernière est en
erreur, si elle émet des odeurs, de la chaleur, est déformée
ou si vous constatez toute autre anormalité. Si la batterie est
utilisée ou chargée, arrêtez immédiatement de l’utiliser.
En cas de stockage longue durée de la batterie, elle doit être
rechargée tous les 6 mois et le SOC (Etat de charge) ne doit
pas être inférieur à 80%.
Si un évènement anormal se produit, veuillez contacter votre
fournisseur.
Attention
1. Après l’ouverture du colis, vérifiez la batterie et ses accessoires.
Si le produit est endommagé, ou que des éléments sont
manquants, veuillez contacter votre fournisseur.
2. Avant l’installation, assurez-vous d’avoir correctement coupé
l’alimentation du réseau et que la batterie est bien éteinte.
3. Le câblage doit être correctement réalisé.
4. Il est INTERDIT de connecter directement la batterie et le courant
AC.
5. La gestion de la batterie (BMS) est conçue pour 48V. Elle ne doit
pas être connectée en série.
6. Le système de batterie doit être correctement lié à la terre, la

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 5 / 43
EN
FR
FR
résistance doit être inférieure à 1 Ω.
7. Veuillez vous assurer que les spécifications techniques
(performances techniques, compatibilité du protocole de
communication…) de la batterie correspondent aux équipements
avec lesquels vous voulez les associer.
8. Si vous devez déplacer la batterie, le courant doit être totalement
coupé.
9. Il est strictement interdit de connecter la batterie à d’autres
systèmes de batterie.
10. Il est strictement interdit de connecter la batterie à un onduleur
défectueux ou incompatible.
11. Il est strictement interdit d’ouvrir, de réparer ou de démonter la
batterie.
12. En cas d’incendie, veuillez n’utiliser qu’un extincteur à poudre
sèche
La responsabilité du fournisseur ne saurait être engagée pour des
dommages causés par un mauvais entretien ou par le non respect des
instructions se trouvant dans ce guide d’installation.

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 6 / 43
FR
EN
FR
Spécifications techniques
Les batteries 4850, 48V 50Ah, d’IMEON ENERGY sont destinées au
stockage d'énergie.
Energie totale
2400 Wh
Capacité
50 Ah
Tension nominale
48V
Plage de tension
45 V - 53,5 V
Courant de charge/décharge nominal
25 A
Courant de charge/ décharge maximum
50 A
Nombre de cycles à 80% de décharge
6000
Fonctionnement en parallèle
Jusqu’à 36 modules
Technologie
Lithium Fer Phosphate
DONNEES GENERALES
Dimensions en mm (l x h x d)
480 x 360 x90mm
Poids en Kg
22
Ports de communication
Ty
CAN, RS485
Type de cellules
LFP (phosphate de fer et lithium) +
BMS
Humidité
5 ~ 85%
Plage de température d’utilisation
0°C + 50°C
Plage de température de stockage
-20°C +60 °C
Altitude
< 4 000 m
Certifications
CE/ IEC62619 / UN38.3

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 7 / 43
EN
FR
FR
1. Vue de principe
1.1. Pictogrammes
La tension de la batterie est supérieure à la tension de
sécurité, un contact direct peut provoquer un choc
électrique.
Faites attention à vos actions et soyez conscient des
dangers.
Lisez le manuel d'utilisation avant de l'utiliser.
La batterie ne doit pas être mélangée avec des déchets
ménagers ou industriels, elle doit être prise en charge et
recyclée par des professionnels.
Une fois la durée de vie de la batterie atteinte, la batterie
peut être recyclée par une organisation professionnelle de
recyclage et ne doit pas être jetée.
Cette batterie répond aux exigences de la directive
européenne

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 8 / 43
FR
EN
FR

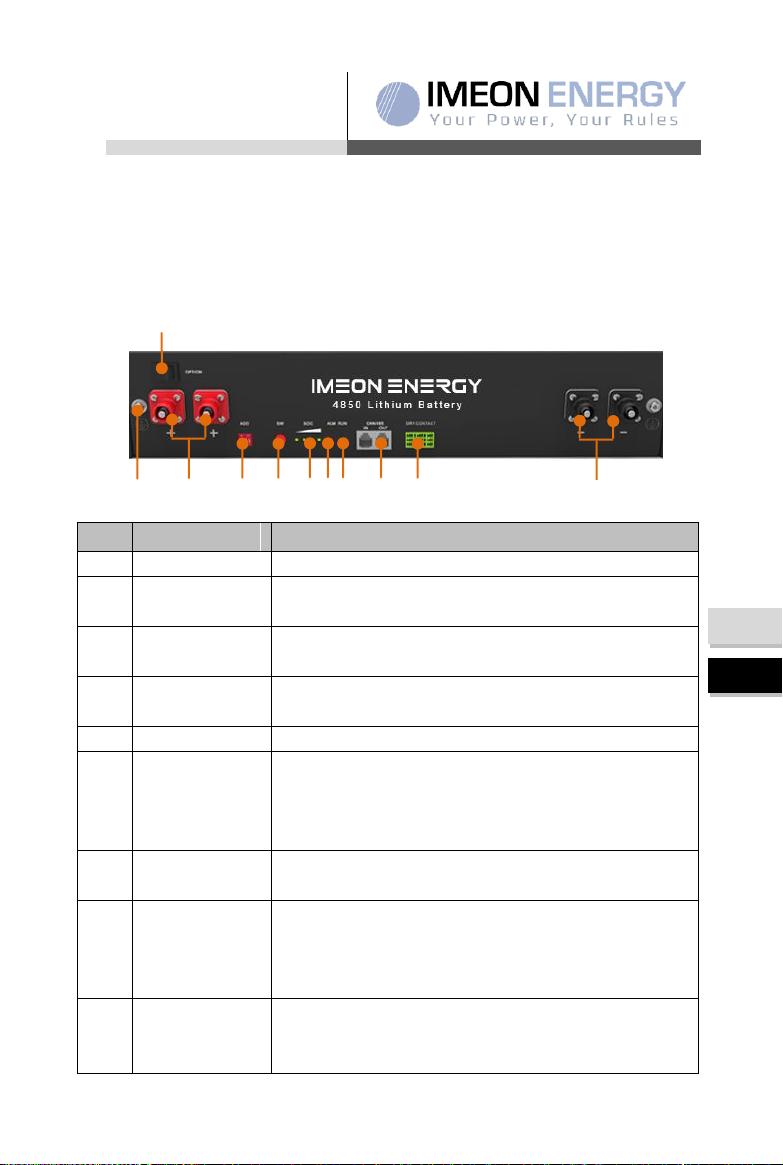

1.2. Connectiques
1.2.1. Connectiques en façade
N°
Nom
Description
1
Interrupteur
OFF / ON
2
Connexion à
la terre
Prise de terre
3
Pôle positif
Ligne positive de sortie de la batterie ou ligne
positive parallèle
4
Pôle négatif
Ligne négative de sortie de la batterie ou ligne
négative parallèle
5
ADD
Commutateur DIP
6
SW
(interrupteur
de veille)
Lorsque le bouton de l'interrupteur "OFF/ON" est
positionné sur ON , appuyez sur ce bouton et
maintenez-le enfoncé pendant 3 secondes pour
mettre la batterie en état de marche ou de veille.
7
SOC
Le nombre de voyants verts allumés indique la
puissance restante de la batterie.
8
ALM
Lumière rouge clignotante :Une alarme a été
déclenchée sur la batterie.
Lumière rouge allumée et fixe: La batterie est en
erreur.
9
RUN
Indique l’état de fonctionnement de la batterie.
Lumière verte clignotante : La batterie est en
mode veille ou est en charge
1
2 3 5 6 7 8 9 10 11 4

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 9 / 43
EN
FR
FR
N°
Nom
Description
Lumière verte allumée et clignotante : La batterie
est en charge ou en standby voir (§1.2.4).
Lumière verte allumée et fixe : La batterie est en
décharge.
10
CAN/485
Port de communication en cascade, support de la
communication CAN/RS485 (communication CAN
par défaut)
11
CONTACT SEC
/
1.2.2. Commutateur DIP
Le réglage des batteries est détaillé au paragraphe 2.
1.2.3. Ports RS485
La description des différentes PIN est détaillée ci-dessous. Pour le
Réglage batterie maitre Réglage batterie esclave

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 10 / 43
FR
EN
FR
câblage, se référer à la documentation de l’onduleur.
Position
Couleur
Définition
PIN1
Orange/Blanc
485 A
PIN2
Orange
XGND
PIN3
Vert/Blanc
485B
PIN4
Bleu
CANH
PIN5
Bleu/Blanc
CANL
PIN6
Vert
Réservé
PIN7
Marron/Blanc
XIN
PIN8
Marron
Réservé
PIN9
Orange/Blanc
Réservé
PIN10
Orange
XGND
PIN11
Vert/Blanc
Réservé
PIN12
Bleu
CANH
PIN13
Bleu/Blanc
CANL
PIN14
Vert
Réservé
PIN15
Marron/Blanc
XOUT
PIN16
Marron
Réservé

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 11 / 43
EN
FR
FR
1.2.4. Indicateurs LED
Statut
batterie
SOC
Led1
Led2
Led3
Led4
ALM
RUN
Arrêt
/
OFF
OFF
OFF
OFF
OFF
OFF
Standby
75%<SOC<
100%




OFF
Clignote
50%<SOC<
75%



OFF
OFF
Clignote
25%<SOC<
50%


OFF
OFF
OFF
Clignote
5%<SOC<
25%

OFF
OFF
OFF
OFF
Clignote
0% < SOC<
5%

OFF
OFF
OFF
OFF
Clignote
SOC = 0
OFF
OFF
OFF
OFF
Flash/
Clignote
En charge
SOC
=100%




Flash puis
reste
allumé
Clignote
75%<SOC<
100%



Clignote
OFF
Clignote
50%<SOC<
75%


Clignote
OFF
OFF
Clignote
25%<SOC<
50%

Clignote
OFF
OFF
OFF
Clignote
0%<SOC<2
5%
Clignote
OFF
OFF
OFF
OFF
Clignote
En
décharge
75%<SOC<
100%




OFF

50%<SOC<
75%



OFF
OFF

25%<SOC<
50%


OFF
OFF
OFF

5%<SOC<2
5%

OFF
OFF
OFF
OFF

0%<SOC<2
5%

OFF
OFF
OFF
Clignote

SOC=0
OFF
OFF
OFF
OFF
Flash/
Clignote
: Lumière allumée verte
: Lumière allumée rouge

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 12 / 43
FR
EN
FR
2. Installation
2.1. Lieux d’implantation et recommandation de
pose
Ne pas monter la batterie sur des matériaux de construction
inflammables.
Respecter les spécifications de la batterie (utilisation dans
une température ambiante comprise entre 0 et 50°C, pour
une humidité comprise entre 5 et 85%).
Protection câble batterie : en accord avec l’UTE C 15-717-3,
la canalisation ne doit pas être placée à proximité de
matériaux combustibles.
La pose doit être réalisée en accord avec la réglementation
applicable.
Tous les circuits connectés à ce système d’alimentation avec
un voltage externe de moins de 48V doivent répondre aux
exigences TBT (Très basse tension) définies dans la norme
IEC60950.

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 13 / 43
EN
FR
FR
2.2. Matériel fourni
Sont fournis avec la batterie :
Objet
Spécification
Quantité
Batterie IMEON
4850
48V / 50Ah
480x360x90mm
1
Câble
d’alimentation
positif (en
option)
Rouge
/25mm²/L2050m
m
1
Câble
d’alimentation
négatif (en option)
Noir
/25mm²/L2050m
m
1
Câble parallèle
positif
Rouge
/25mm²/L215mm
1
Câble parallèle
négatif
Noir
/25mm²/L215mm
1
Câble de
communication
parallèle
Noir
/L250mm/Double
RJ45
1

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 14 / 43
FR
EN
FR
Objet
Spécification
Quantité
Câble de
communication
vers l'onduleur
(en option)
Noir
/L2000mm/Doubl
e RJ45
1
Vis
Vis de fixation
batterie
4
2.3. Equipements recommandés pour l’installation
Cette section ne précise pas le matériel de protection
nécessaire pour l’intervention et l’intervenant lui-même. La
qualification de l’intervenant et le matériel de protection doivent
respecter les normes et les règlementations en vigueur.
Les équipements ci-dessous sont ceux recommandés pour
l’installation :
oTournevis (plat etcruciforme),
oMultimètre.

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 15 / 43
EN
FR
FR
2.4. Installation
Etape 1 - Déballage
Déballez la batterie avec précaution. Les batteries sont lourdes. Ne les
soulevez pas par leurs pôles ou leurs câbles.
Vérifiez le contenu du carton (cf. §2.2)
Etape 2 - Préparation de l’installation
Vérifiez que l'interrupteur ON/OFF du panneau avant de la batterie
IMEON est sur l'état "OFF" pour éviter tout fonctionnement sous
tension.
Etape 3 - Installation mécanique
Installation dans une armoire
1. Placez la batterie
IMEON sur le support
de l'armoire comme
indiqué sur le schéma
et poussez-la dans
l'armoire jusqu'à la
position d'installation.
2. Fixez la batterie IMEON à l'armoire avec un écrou à travers les
trous de montage situés sur les oreilles de suspension de la
batterie.

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 16 / 43
FR
EN
FR
Etape 4 - Installation électrique : Mise à la terre
Réalisez la mise à la terre de la batterie.
La mise à la Terre doit être réalisée entre chaque batterie (voir
illustration ci-dessous).

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 17 / 43
EN
FR
FR
Etape 5 - Communication
1. Branchez le câble long de communication entre la
batterie maitre - port IN de CAN/485 vers l’onduleur.
2. Branchez les câbles courts de communication entre les batteries
(du port IN de la batterie vers le port OUT de la batterie installée
en parallèle).
Figure 1 - Câblage batteries
3. Réglage du commutateur DIP : l’ensemble des jumper doivent
être réglés en position OFF.
4. Réglez la batterie maitre afin d’avoir le jumper 3 en position ON
(cf. illustration).
Vers l’onduleur

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 18 / 43
FR
EN
FR
Note: La batterie maitre est la batterie reliée à l’onduleur.
Etape 6 - Câblage de la puissance
Chaque paire de câble de puissance est limitée à un courrant continu
de 120A. Si le courant maximal de fonctionnement de l’onduleur est
supérieur à 120A, ajouter des câbles en cohérence.
Par bloc de 4 batteries :
1. Branchez le câble du connecteur + de la batterie N vers le
connecteur + de la batterie N+1.
2. Branchez le câble du connecteur - de la batterie N vers le
connecteur - de la batterie N+1.
Réglage batterie maitre Réglage batterie esclave

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 19 / 43
EN
FR
FR
En cas d’installation supérieure à 4 batteries:
1. Chaque bloc de 4 batteries doit être relié à un busbar (+) et un
busbar (-). Le busbar doit être relié à une protection DC adaptée
qui est reliée à l’onduleur.
2. La section des câbles devra être adaptée à la puissance de
l’installation.

Guide d’installation/
Installation guide
4850
IM4850DA_guide_installation_v.A.3 20 / 43
FR
EN
FR
Etape 7 - Mise en route
Après avoir terminé l'installation électrique et le câblage de la
communication, suivez les étapes ci-dessous pour démarrer le
système de batterie.
1. Pour chaque batterie,réglez le bouton ON/OFF en position ON.
2. Sur la batterie maitre, appuyez sur le bouton SW pendant 3
secondes. Le voyant RUN s'allume et le voyant SOC est allumé
(état SOC à 100% sur la figure ci-dessous).
3. Utilisez un voltmètre et vérifiez que la tension aux bornes du
système batterie est supérieure à 42V.
4. Après avoir confirmé que la tension de sortie de la batterie et la
polarité sont correctes, mettez l'onduleur sous tension et fermez
le disjoncteur.
5. Sur l’onduleur, à partir de l’interface de paramétrage, veuillez
sélectionner la batterie IMEON 4850 (voir guide d’installation de
l’onduleur).
6. Vérifiez l'indicateur de connexion entre l'onduleur et la batterie
(indicateur de communication et indicateur d'état d'accès à la
batterie).
7. Les modules de batterie peuvent être connectés en parallèle
jusqu'à 36 unités
