Indiana Line HC 505 Quick start guide

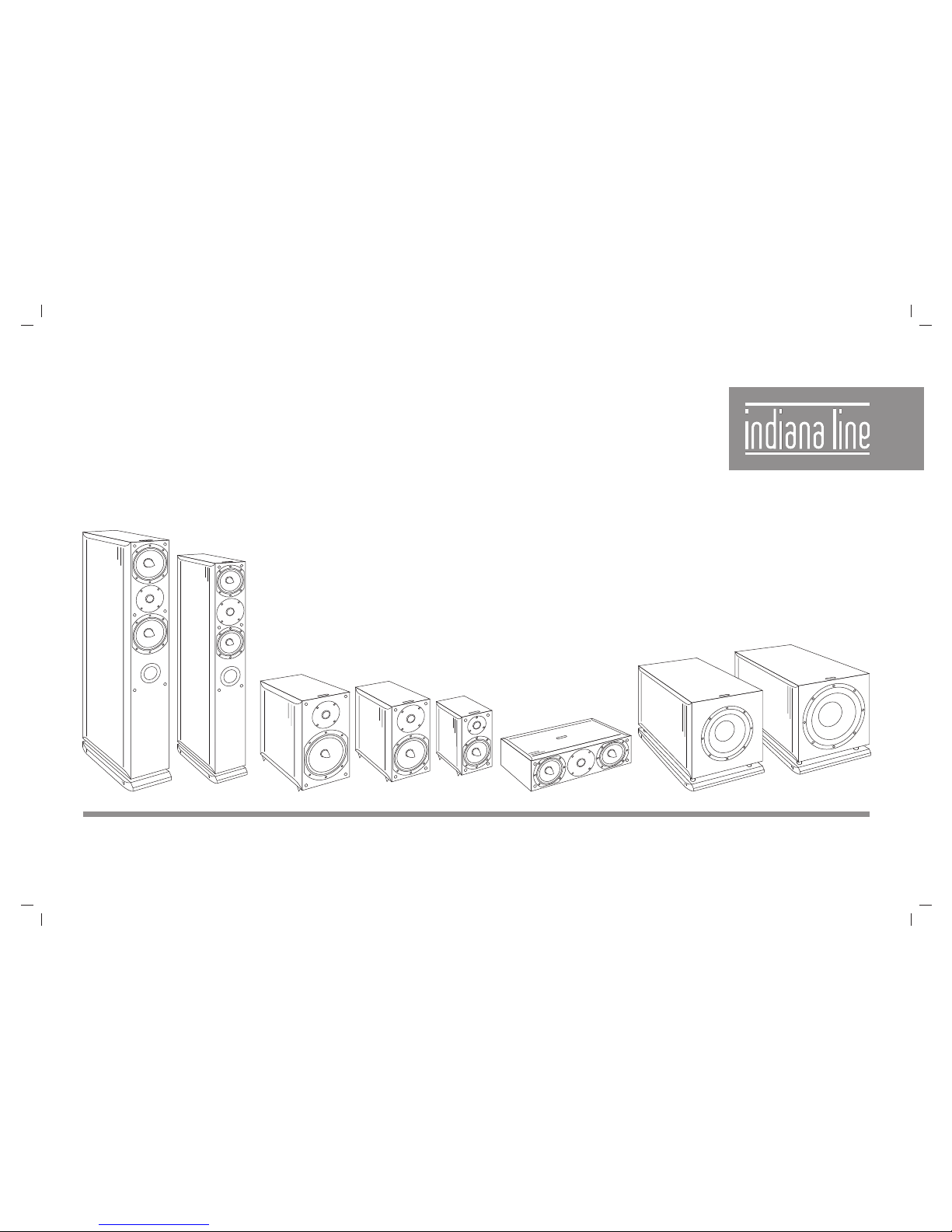

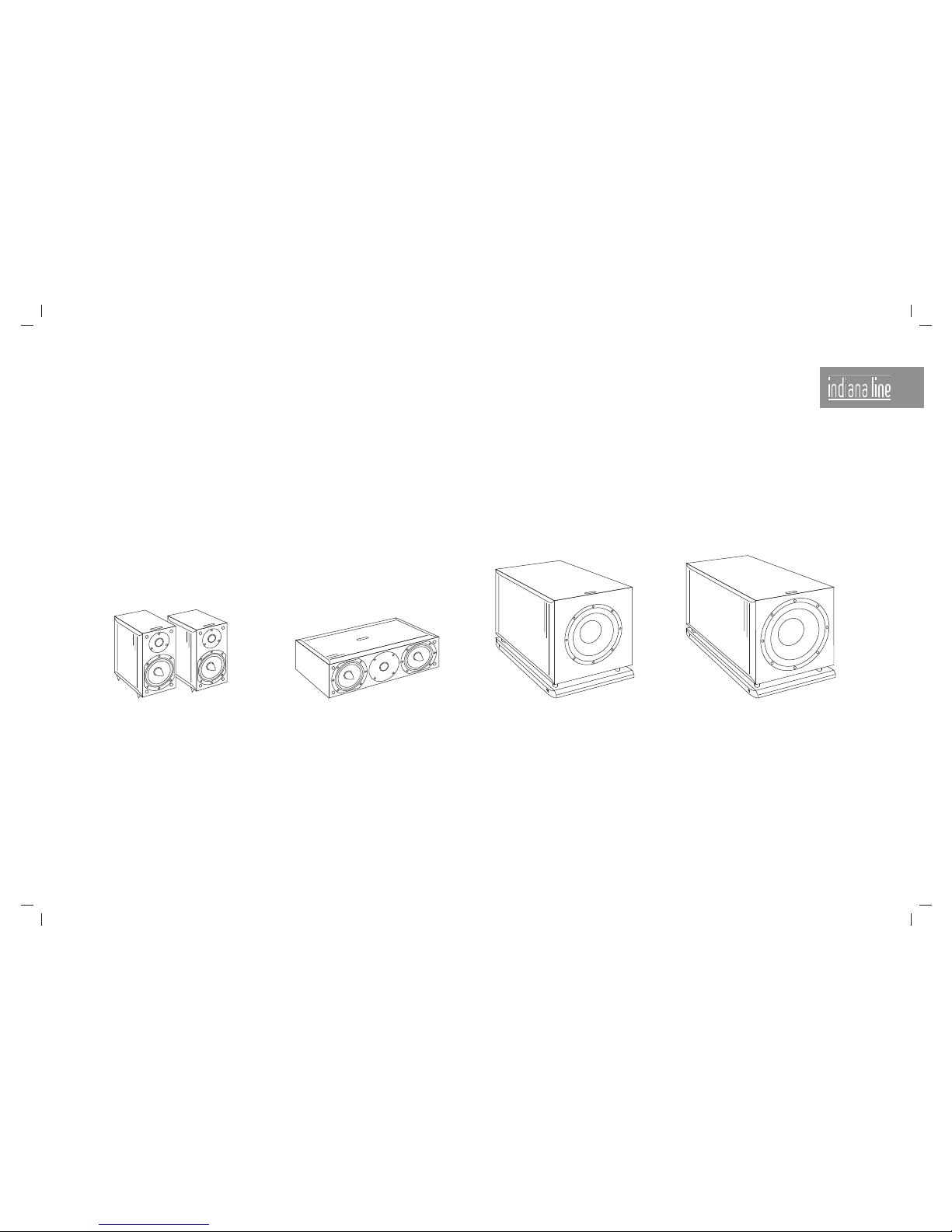

HC 505 • HC 504 • HC 206 • HC 205 • HC 204 • HC 304 • HC 808 • HC 810
INSTALLAZIONE ED USO / INSTALLATION AND USE

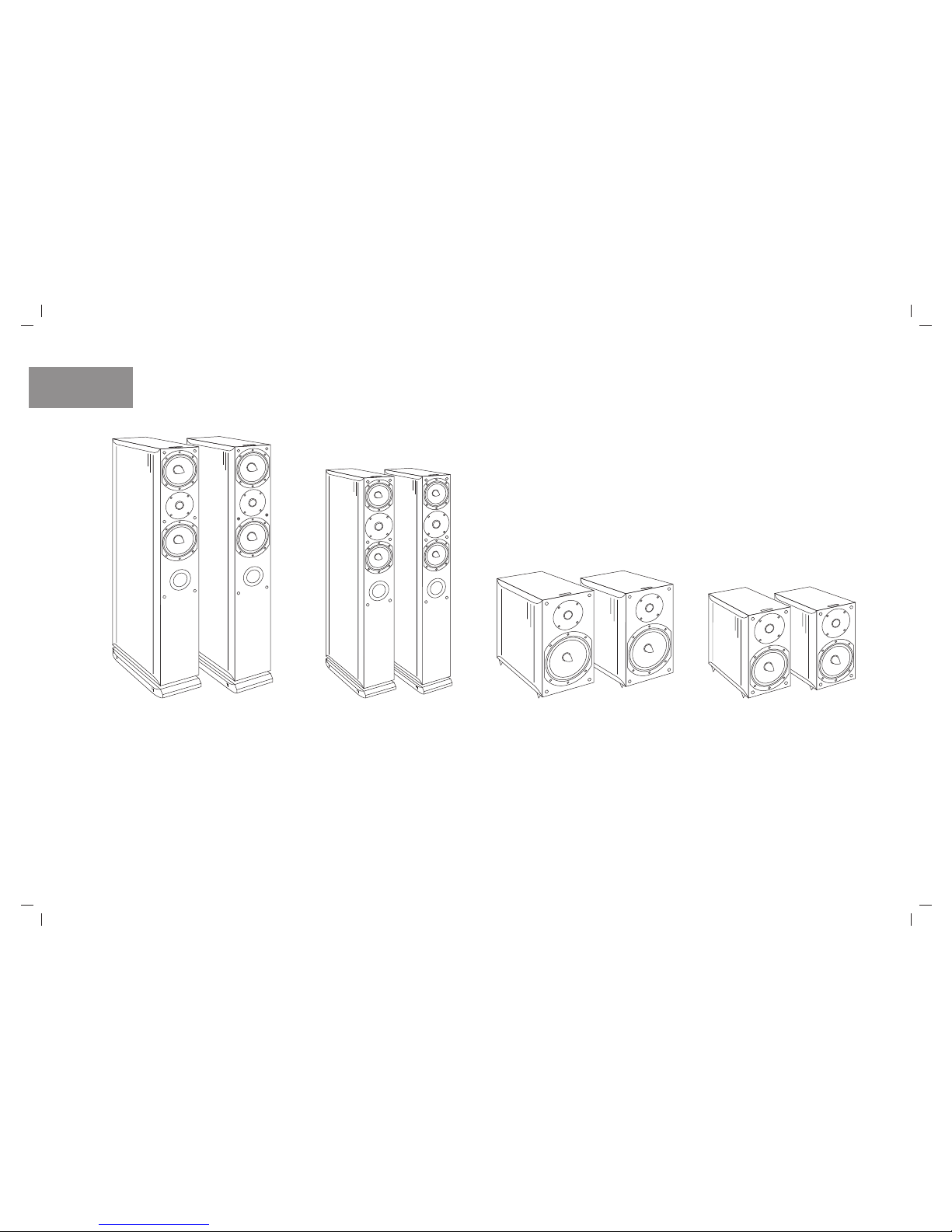

HC 505 3-way loudspeaker system
enclosure type bass reflex
suggested amplifier 30÷130 watt
impedance 4÷8 ohm
sensitivity (2.83 V/1m) 91 dB
frequency response 38÷22000 Hz
woofer diameter 135 mm
midrange diameter 135 mm
tweeter dome diameter 26 mm
dimension (WxHxD) 178x930x265 mm
design cherry colour
I diffusori acustici Indiana Line sono stati sviluppati per garantire le
prestazioni necessarie a soddisfare le esigenze di fedeltà, dinamica
e tenuta in potenza richieste dalle sorgenti digitali.
Questi diffusori, abbinati ad un impianto stereo od un sistema Home
Cinema, permettono di ricreare nell’ambiente d’ascolto le coinvolgenti
emozioni di un concerto live o l’atmosfera della colonna sonora di un
film, come al cinema.
HC 504 3-way loudspeaker system
enclosure type bass reflex
suggested amplifier 30÷100 watt
impedance 4÷8 ohm
sensitivity (2.83 V/1m) 90 dB
frequency response 40÷22000 Hz
woofer diameter 107 mm
midrange diameter 107 mm
tweeter dome diameter 26 mm
dimension (WxHxD) 142x830x220 mm
design cherry colour
HC 206 2-way loudspeaker system
enclosure type bass reflex
suggested amplifier 30÷100 watt
impedance 4÷8 ohm
sensitivity (2.83 V/1m) 92 dB
frequency response 44÷22000 Hz
woofer diameter 166 mm
midrange diameter -
tweeter dome diameter 26 mm
dimension (WxHxD) 210x370x265 mm
design cherry colour
HC 205 2-way loudspeaker system
enclosure type bass reflex
suggested amplifier 30÷80 watt
impedance 4÷8 ohm
sensitivity (2.83 V/1m) 90 dB
frequency response 48÷22000 Hz
woofer diameter 135 mm
midrange diameter -
tweeter dome diameter 26 mm
dimension (WxHxD) 172x315x245 mm
design cherry colour
IT
2

The Indiana Line loudspeaker systems are been developed to warrant
high performances as to meet the musical quality precision, dynamic
range and power handling capability required by the digital sources.
These speakers, matched with a hi-fi stereo or Home Cinema system,
allow to recreate in your listening room the enrapturing emotion of
a live concert or the atmosphere of a movie sound track, like at the
cinema.
HC 204 2-way loudspeaker system
enclosure type bass reflex
suggested amplifier 30÷60 watt
impedance 4÷8 ohm
sensitivity (2.83 V/1m) 89 dB
frequency response 52÷22000 Hz
woofer diameter 107 mm
midrange diameter -
tweeter dome diameter 26 mm
dimension (WxHxD) 142x255x190 mm
design cherry colour
HC 304 centre channel
enclosure type bass reflex
suggested amplifier 30÷100 watt
impedance 4÷8 ohm
sensitivity (2.83 V/1m) 92 dB
frequency response 60÷22000 Hz
woofer diameter 2 x 107 mm
midrange diameter -
tweeter dome diameter 26 mm
dimension (WxHxD) 380x142x220 mm
design cherry colour
HC 808 powered subwoofer
enclosure type bass reflex
nominal power 100 watt
max power 150 watt
frequency response 36÷180 Hz
crossover frequency 40÷180 Hz
input sensitivity 50 mV
woofer diameter 210 mm
power supply (50 Hz) 220÷240 volt
dimension (WxHxD) 310x321x335 mm
design cherry colour
HC 810 powered subwoofer
enclosure type bass reflex
nominal power 150 watt
max power 200 watt
frequency response 27÷180 Hz
crossover frequency 40÷180 Hz
input sensitivity 50 mV
woofer diameter 260 mm
power supply (50 Hz) 220÷240 volt
dimension (WxHxD) 350x361x395 mm
design cherry colour
3

Sistema satelliti e subwoofer (2.1 canali)Sistema hi-fi stereo (2.0 canali)
IT
4

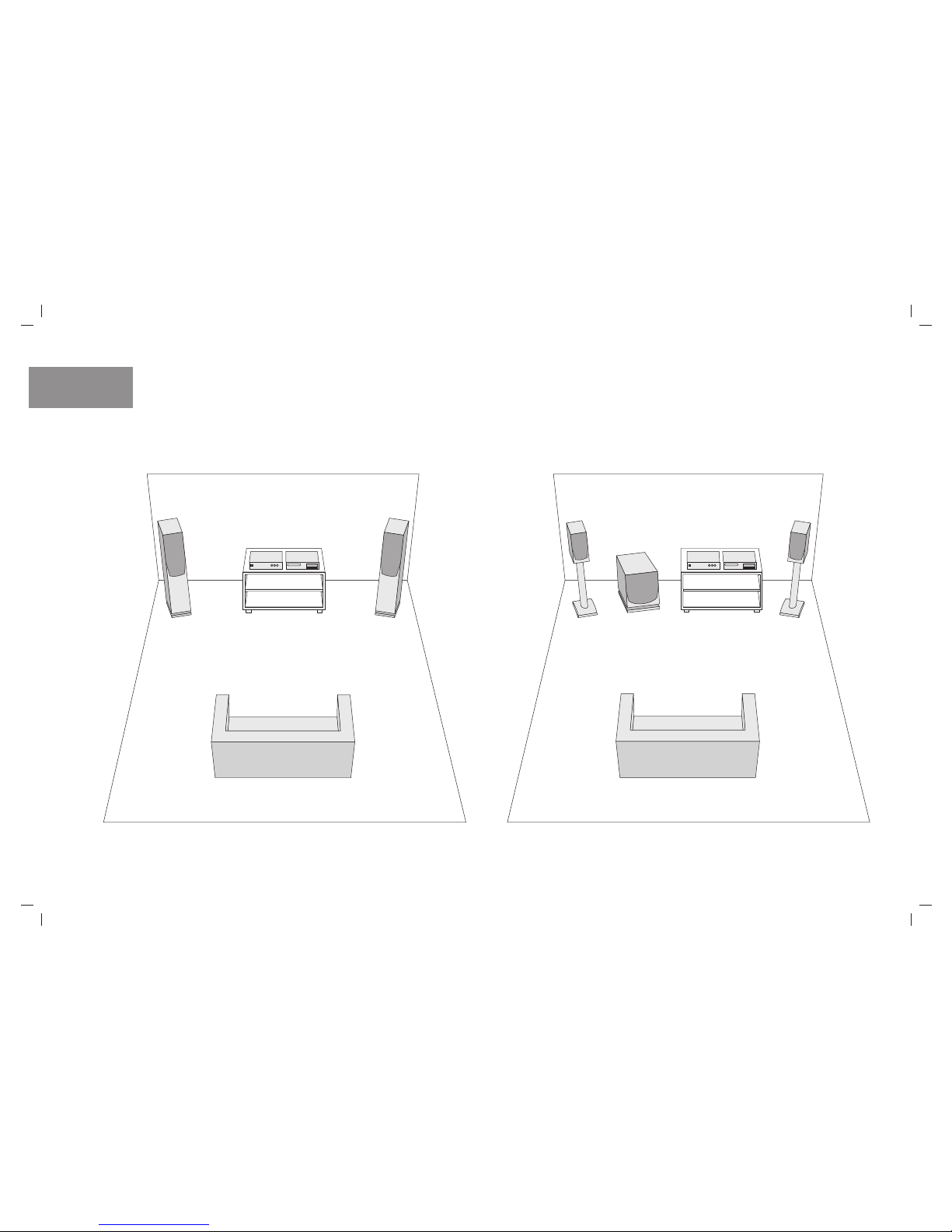

Sistema hi-fi stereo (2.0 canali)
In un sistema stereo è necessario che la distanza tra i due
diffusori non sia inferiore ad un paio di metri.
Il punto d’ascolto ideale è posto al centro dei due diffusori,
ad una distanza pari a quella tra le due casse.
Sistema satelliti e subwoofer (2.1 canali)
La presenza di un subwoofer consente l’utilizzo di diffusori di
piccole dimensioni, senza rinunciare alle basse frequenze.
Per ottenere le massime prestazioni, è consigliabile posizionare
il subwoofer sulla stessa parete dei diffusori.

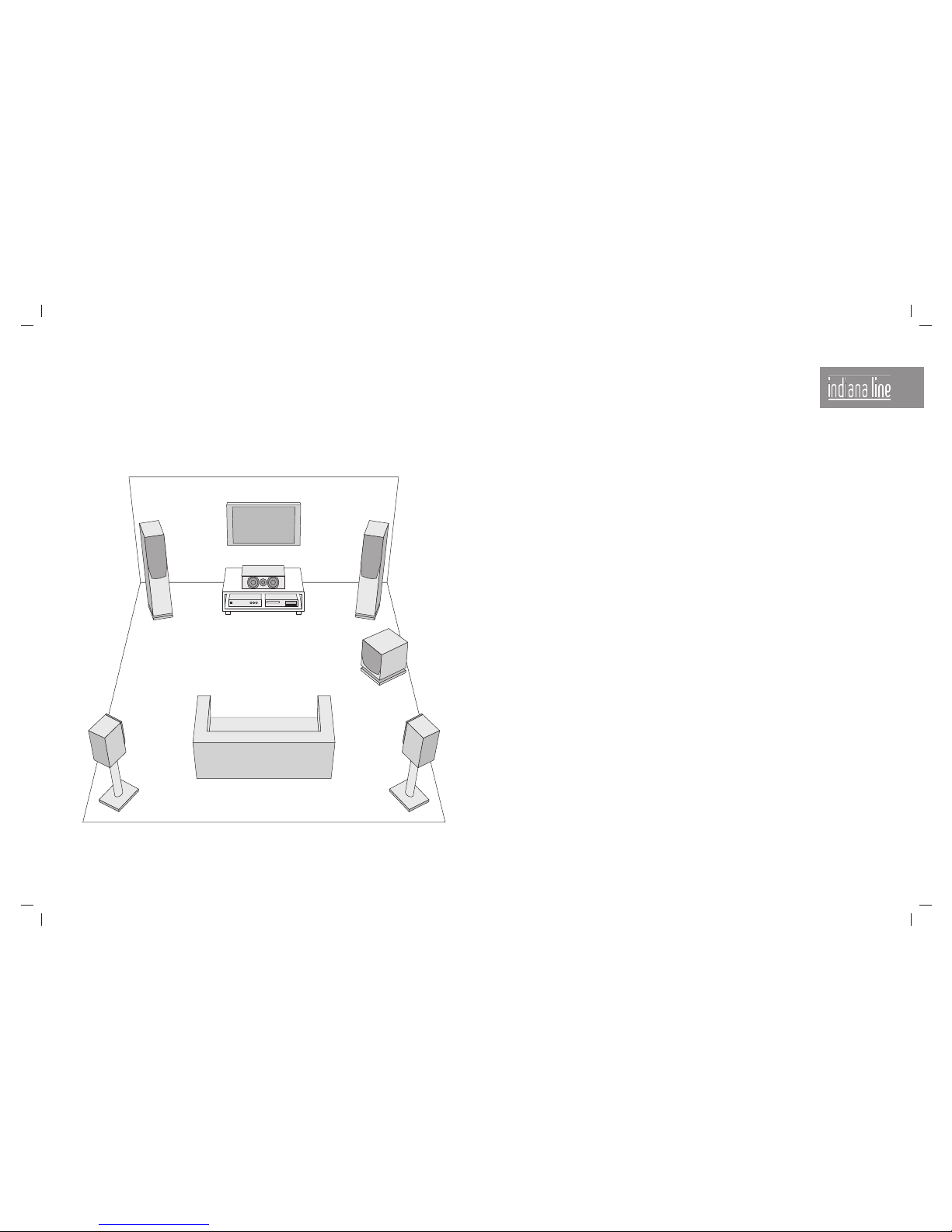

Sistema Home Cinema (5.1 canali)
La distanza tra i diffusori principali deve essere un paio di metri;
il canale centrale deve essere posizionato vicino al televisore,
subito sotto o sopra lo schermo; i diffusori posteriori devono
essere posizionati leggermente indietro rispetto la zona d’ascolto;
la posizione del subwoofer è indifferente.
Sistema Home Cinema (5.1 canali) 5

Leggete attentamente queste istruzioni prima di
installare il prodotto: vi aiuteranno ad ottenere le
migliori prestazioni.
Le particolari caratteristiche di progetto rendono i diffusori della
serie HC adatti ad esser utilizzati con tutti gli amplificatori di
buona qualità.
DISIMBALLAGGIO
Aprire la scatola, appoggiare per terra e rovesciare sotto-sopra
l’imballo, quindi sfilare la scatola con cautela.
Vi suggeriamo di conservare l’imballo originale: eventuali danni
da trasporto causati da un imballaggio non corretto non sono
coperti da garanzia, anche in caso di spedizione per assistenza.
INSTALLAZIONE
I modelli HC 204, 205 e 206 sono bass-reflex con condotto
esponenziale posto nella parte inferiore del mobile: per il loro
corretto funzionamento è necessario fissare nelle apposite sedi
i piedini conici di cui è provvisto.
Per tutti gli altri modelli è bene utilizzare i gommini forniti in
dotazione, che rendono il box più stabile e lo isolano da eventuali
vibrazioni trasmesse attraverso il pavimento e/o lo scaffale.
I diffusori sono provvisti di griglia frontale per proteggere gli
altoparlanti. E’ possibile l’uso senza la griglia, ma raccomandiamo
questa protezione per evitare danni accidentali ai componenti.
POSIZIONAMENTO
Tutti i diffusori della serie HC sono dotati di altoparlanti schermati,
possono pertanto essere posizionati in prossimità di televisori
senza disturbare l’immagine o alterare i colori.
Nel posizionare i diffusori, è importante tenere presente che le
caratteristiche acustiche del locale giocano un ruolo importante
nella riproduzione del suono:
• un ambiente con pochi mobili e/o grandi superfici vetrate
incrementa le alte frequenze;
• un ambiente con molti mobili e/o tappeti/tendaggi assorbe
le alte frequenze;
• avvicinando un box ad una parete o ad un angolo si
rinforzano le basse frequenze;
• è consigliabile mettere i diffusori ad una distanza minima
di 20 centimetri dai muri;
• porre i diffusori bookshelf (HC 204,205 e 206) ad una
altezza di 60÷80 centimetri dal pavimento;
• porre il canale centrale (HC 304) il più vicino possibile al
televisore, indifferentemente sotto o sopra lo schermo;
• non inserire i diffusori all’interno di nicchie, ciò potrebbe
alterare la risposta in frequenza; se questa sistemazione
non può essere evitata, posizionare la parte anteriore del
box fuori dalla nicchia.
IT
6

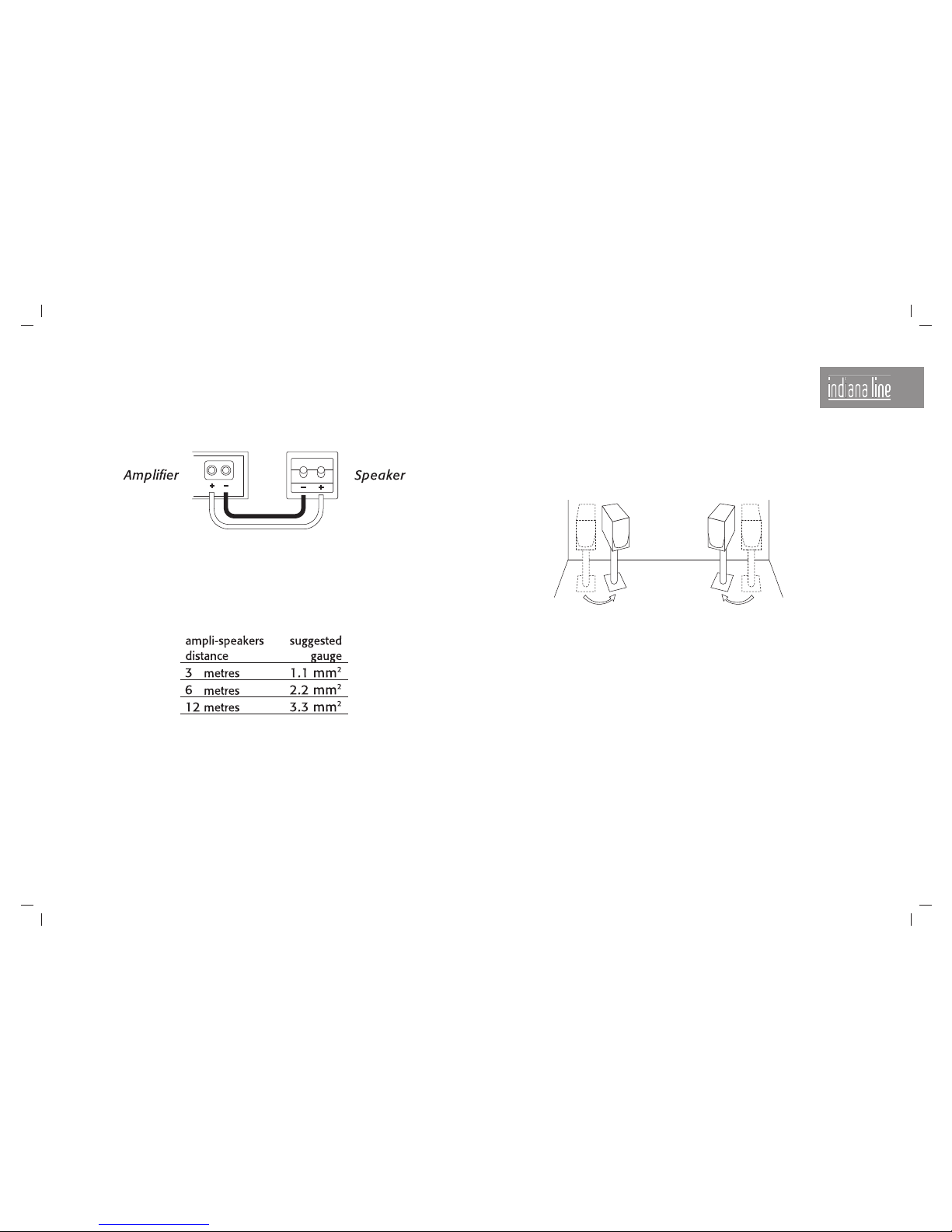

COLLEGAMENTO DIFFUSORI
Collegare i diffusori all’amplificatore, rispettando le polarità.
Eventuali errori di fase (inversione di polarità) possono influire
negativamente sulle prestazioni del sistema audio.
Abitualmente il colore rosso e/o il segno “+” indicano il positivo,
il colore nero e/o il segno “-” indicano il negativo.
Utilizzare cavi di sezione adeguata, come da tabella.
MESSA A PUNTO
Prima di effettuare la messa a punto del sistema, controllate
nuovamente tutti i collegamenti e le polarità.
Fate riferimento al manuale di istruzioni del vostro amplificatore
Home Cinema per regolare i livelli dei diffusori e/o per eventuali
ulteriori controlli.
Spostate i diffusori all’interno della stanza per individuare
la posizione che fornisce le migliori prestazioni, anche
piccoli cambiamenti possono fornire grandi differenze
acustiche.
Inoltre, provate a ruotare i diffusori per individuare la posizione
che offre la migliore immagine acustica.
RODAGGIO
Il suono di tutti i diffusori migliora con il tempo: le prestazioni
ottimali si ottengono solo dopo alcune decine di ore di ascolto.
MANUTENZIONE
Generalmente, il cabinet ha solo bisogno di essere spolverato; se
necessario, limitatevi ad utilizzare un panno umido. La tela di
protezione può essere pulita con una normale spazzola da abiti,
dopo averla rimossa dal cabinet. NON toccate gli altoparlanti, in
particolare il tweeter, perché si possono danneggiare.
7

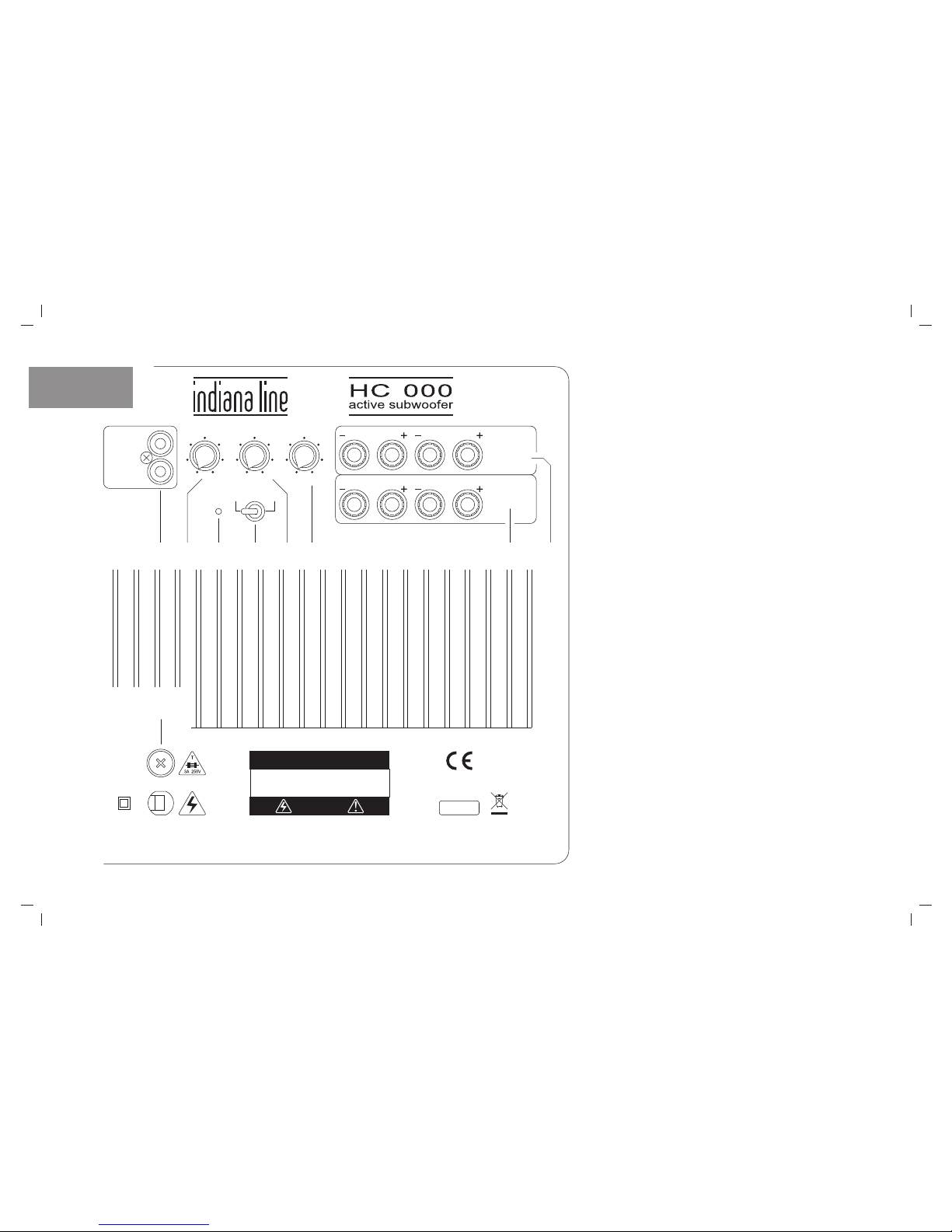

Subwoofer HC 808 e HC 810
1 LINE IN: connettori per il segnale di ingresso.
Stereo su “R e L”, mono (sub/LFE) su “L/mono”.
2 VOLUME: controllo del livello del subwoofer.
3 Spia led del subwoofer
- verde: il subwoofer è in funzione,
- rosso: il subwoofer è in stand-by.
Per riattivare il subwoofer,
provate a scollegare il cavo di alimentazione
ed a ricollegarlo dopo alcuni minuti.
4 Deviatore per l’accensione e/o spegnimento
del subwoofer (manuale o automatico).
5 PHASE: regola la fase del subwoofer.
6 CROSSOVER: controllo della frequenza di
taglio del subwoofer.
7 HI LEVEL OUT: uscite ad alto livello filtrate.
8 HI LEVEL IN: ingressi ad alto livello.
9 Fusibile di rete.
IT
8
R
L/mono MIN
220-240 VAC
50 Hz / 250 W
POWER
VOLUME
LINE IN
PHASE CROSSOVER
MAX 180° 0° 40 180Hz
OFF AUTO ON
R L
R L
HI LEVEL IN
HI LEVEL OUT
ATTENZIONE
Rischio di scosse
elettriche! Non
aprire il diffusore.
CAUTION
Risk of electrical
shock! Do not
open the cabinet. serial number
INDIANA LINE IS A BRAND OF CORAL ELECTRONIC - 10090 RIVOLI - TORINO - ITALY
1 2 3 4 5 6 87
9

COLLEGAMENTI DEL SUBWOOFER
Effettuare tutti i collegamenti prima di allacciare il cavo di rete
alla presa di corrente.
Se il vostro amplificatore è dotato di uscite di segnale stereo,
collegatele con un cavo schermato (RCA) agli ingressi 1 LINE
IN del subwoofer, rispettando i canali “R” e “L”.
Se il vostro amplificatore è dotato di una sola uscita monofonica
(subwoofer/LFE), collegatela con un cavo schermato (RCA)
all’ingresso 1 LINE IN L/mono del subwoofer.
Se il vostro amplificatore è dotato solo di uscite amplificate
(speakers), collegatele ai morsetti 8 HI LEVEL IN.
E’ possibile realizzare un sistema 2.1 canali collegando una
coppia di diffusori alle uscite filtrate 7 HI LEVEL OUT.
Collegate la spina ad una presa di rete 220-240 Volt (50 Hertz).
USO DEL SUBWOOFER
Posizionate il deviatore 4 su “AUTO” (led 3 di colore rosso). Il
subwoofer entra in funzione automaticamente in presenza di
segnale (led 3 di colore verde) e ritorna in condizione di riposo
dopo alcuni minuti di assenza del segnale stesso.
Se desiderate disattivare il subwoofer, posizionate il deviatore
4su “OFF” (led 3 di colore rosso).
Posizionando il deviatore 4 su “ON”, il subwoofer è sempre in
funzione (led 3 di colore verde).
Regolate la frequenza di taglio del subwoofer con
il controllo 6 CROSSOVER: posizionate la manopola
al centro della sua escursione e ruotatela sino ad
individuare la posizione adatta al vostro impianto
ed all’ambiente d’ascolto.
Regolate il livello delle basse frequenze con il controllo 2
VOLUME, scegliendo la posizione adatta al vostro impianto
ed all’ambiente d’ascolto.
Il corretto rapporto di fase tra i satelliti ed il subwoofer
dipende dal posizionamento in ambiente dei diffusori: agite
sul controllo 5 PHASE, quindi scegliete la posizione adatta
al vostro impianto ed all’ambiente d’ascolto.
Nel posizionare il subwoofer, è importante tenere presente
che la distanza dalle pareti gioca un ruolo importante sulle
sue prestazioni: provate a spostare il box per individuare la
miglior posizione.
Posizionare il subwoofer lontano da fonti di calore, polvere e
umidità. Evitare di coprire il subwoofer. Nel caso sia necessario,
sostituire il fusibile con uno di eguale valore, altrimenti la
garanzia viene meno e si potrebbe danneggiare il subwoofer.
Per evitare scosse elettriche, non aprire il cabinet prima di aver
scollegato il cavo dalla presa di corrente. Nel caso di lunghi
periodi di inattività, scollegare il cavo dalla presa di corrente.
9

Hi-Fi system with subwoofer (2.1 channels)Hi-Fi stereo system (2.0 channels)
GB
10

Hi-Fi stereo system (2.0 channels)
The right distance between the two loudspeakers have to be
not closer than a couple of meters.
The ideal listening area is at the centre of the speaker systems,
at an equal distance from the boxes.
Hi-Fi system with subwoofer (2.1 channels)
Using a subwoofer, it is possible to achieve the low frequencies
with small size speaker systems too.
To reach the best performances, the right subwoofer positioning
is on the same wall of the loudspeakers.
Home Cinema system (5.1 channels)
The distance between the main loudspeakers have to be a
couple of meters; the centre speaker should be placed close
to the television, just above or below the screen; the rear
speakers have to be placed a bit at the back of the listening
area; the subwoofer positioning makes no difference.
Home Cinema system (5.1 channels) 11

Please read carefully these instructions before setting
up your loudspeakers: you will be able to obtain the
best performances.
The special project features make the HC loudspeakers suitable
for all the good quality amplifiers.
UNPACKING
Open the box and invert the carton with contents, then remove
the carton with care.
We suggest you to retain the original packing for future use:
the freight damages due to incorrect packaging shall not be
covered by the warranty, in the event of servicing too.
INSTALLATION
The HC 204, 205 and 206 models are a bass-reflex system
with the exponential tube on the bottom side of the box: for a
right running it is necessary to screw in the supplied conical
feet to the inserts under the cabinet.
Fix the supplied self-adhesive pads to the base of all other
models to ensure more stability of the speakers, while limiting
resonance coming from ground and/or shelf.
The speakers are equipped with a front grille to protect drivers.
It is possible to use them without this grille, but we recommend
this protection to prevent accidental damage to the drivers.
POSITIONING
All the HC speakers are equipped with shielded drivers, hence
they can be located near to the television, without giving rise
to image distortion or colour change.
Positioning speakers in a room, please remember that the
acoustical characteristics of the listening room play an important
role in the sound quality:
• a room with not much furniture and/or with large windows
increases the high frequencies;
• a room with a lot of furniture and/or carpets/curtains
decreases the high frequencies;
• moving a speaker close to a wall or a corner will increase
the level of low frequencies;
• we suggest to place the speaker at least 20 centimetres
from the walls;
• we suggest to place the bookshelf (HC 204, 205 and 206)
at 60÷80 centimetres from the floor;
• place the centre speaker (HC 304) close to the television,
just above or below the screen;
• do not place the speaker in a niche: the frequency response
can be changed; if this location cannot be avoid, put the
front panel of the speaker outside the niche.
GB
12

SPEAKER LINKING
Link the speakers to the amplifier, keeping the polarities. In the
event of wrong phase (opposite polarity) can reduce the
performances of the audio system.
Usually the positive is marked with the red colour and/or the
“+” sign, the negative with the black colour and/or the “-” sign.
Use right gauge cables, as on table.
FINE TUNING
Before fine tuning, please check that all the connections in the
installation are correct and the polarities too.
Follow the instruction manual of your Home Cinema amplifier
to adjust the speaker levels and/or further controls.
To locate the position supplying the best performances,
try to move the speakers inside your listening room,
even small differences can supply important acoustical
changes.
As well, try to rotate the speakers to find the position offering
the right acoustical scene.
RUNNING-IN
The sound of all speakers improves with the time: the better
performances can be matched just after several hours of
listening.
AFTERCARE
Usually, the cabinet only requires dusting; if needed, just use
at damp cleaning cloth. The protection grille fabric may be
cleaned with a normal clothes brush, while the grille is detached
from the cabinet. Do NOT touch the loudspeakers, especially
the tweeter, as damage may easily result.
13

HC 808 and HC 810 subwoofers
1LINE IN: connectors for input signal. Stereo
on “R and L”, mono (sub/LFE) on “L/mono”.
2VOLUME: subwoofer level control.
3Subwoofer status led
- green light: on status,
- red light: stand-by status.
To reactive the subwoofer,
try to disconnect the power cord,
so re-connect it some minutes later.
4ON/OFF switch (manual or automatic).
5PHASE: to adjust the subwoofer phase.
6CROSSOVER: to adjust the cut frequency.
7HI LEVEL OUT: filtered high level ouputs.
8HI LEVEL IN: high level inputs.
9Main fuse.
GB
14
R
L/mono MIN
220-240 VAC
50 Hz / 250 W
POWER
VOLUME
LINE IN
PHASE CROSSOVER
MAX 180° 0° 40 180Hz
OFF AUTO ON
R L
R L
HI LEVEL IN
HI LEVEL OUT
ATTENZIONE
Rischio di scosse
elettriche! Non
aprire il diffusore.
CAUTION
Risk of electrical
shock! Do not
open the cabinet. serial number
INDIANA LINE IS A BRAND OF CORAL ELECTRONIC - 10090 RIVOLI - TORINO - ITALY
1 2 3 4 5 6 87
9

SUBWOOFER CONNECTIONS
All connections have to be made before the power cord
is plugged in the socket.
If your amplifier is equipped with stereo signal outputs, link
them by using a shielded cable (RCA) to the 1LINE IN
subwoofer inputs, keeping the “R” and “L” channels.
If your amplifier is just equipped with mono signal output
(subwoofer/LFE), link it by using a shielded cable (RCA) to
the 1LINE IN L/mono input of the subwoofer.
If your amplifier is equipped only with powered outputs
(speakers), link them to the 8HI LEVEL IN terminals.
It’s possible to realize a 2.1 channel system by linking a pair
of speakers to the filtered 7HI LEVEL OUT terminals.
Connect the plug to a 220-240 Volt (50 Hz) socket.
SUBWOOFER USE
Set the 4switch to the “AUTO” position (red-coloured 3led).
The subwoofer automatically switch-on as soon as a signal is
present (green-coloured 3led) and turn to the stand-by
mode some minutes after the signal is not present.
If you would like turn-off the subwoofer, set the 4switch to the
“OFF” position (red-coloured 3led).
Setting the 4switch to the “ON” position, the subwoofer is
always running (green-coloured 3led).
Adjust the cut frequency of the subwoofer by the 6
CROSSOVER control: put the knob to the centre of
its excursion and turn it until you find the right
position for your system and for the listening room.
Adjust the bass frequencies level by the 2VOLUME control,
choosing the right position for your system and for the
listening room.
The right phase relation between loudspeakers and
subwoofer depends on the boxes placement inside the room:
try to adjust the position of 5PHASE control, then choose
the right one for your system and for the listening room.
Placing the subwoofer, please remember that the distance
from the walls plays an important role on its performances:
try to move the box to find the right position.
Place the subwoofer in a location away from heat sources,
dust and moisture. Do not cover the subwoofer. If you
experience blown the fuse, replace it with same type one;
doing otherwise, the warranty will avoid and the subwoofer
can be damaged. To prevent electrical shocks, do NOT open
the cabinet before having disconnected the power cord.
Disconnect the power cord in case of a long inactivity. 15

Ci riserviamo il diritto di modificazioni senza preavviso. Decliniamo ogni responsabilità per eventuali errori o imprecisioni. We reserve the right to change the specifications without notice. We decline each liability for any mistake or inaccuracy.
GARANZIA
La Coral Electronic garantisce le caratteristiche ed il perfetto funzionamento di questo apparecchio.
Qualora tuttavia, per un qualsiasi motivo non imputabile ad uso improprio, erronea installazione o manomissione, esso
dovesse presentare difetti di funzionamento, l’acquirente potrà usufruire dell’assistenza tecnica gratuita per il periodo di
due anni dalla data di acquisto, certificata dal documento di vendita.
In caso di necessità, l’acquirente consegnerà l’apparecchio accuratamente imballato, preferibilmente nell’imballo originale,
al rivenditore presso il quale è stato effettuato l’acquisto, che provvederà all’inoltro al nostro centro assistenza. In alternativa,
l’acquirente potrà inviare a proprie spese l’apparecchio direttamente al nostro laboratorio. In ogni caso l’apparecchio dovrà
essere accompagnato dal documento di vendita.
Prima di usufruire del servizio assistenza, oppure in caso di dubbi relativi al funzionamento ed all’utilizzo dell’apparecchio,
consigliamo di rileggere attentamente le istruzioni.
WARRANTY
Coral Electronic guarantees characteristics and perfect operation of its products. Coral Electronic will replace those parts
which should prove defective within two years from the date of purchase, certified by the sales receipt. The warranty is
void in case of misuse or illegal opening. For more details, please contact the official distributor in your country.
Indiana Line is a brand of Coral Electronic - 10090 Rivoli - Torino - Italy - www.coralelectronic.com
RICICLAGGIO • Al termine della durata, il presente prodotto deve essere smaltito in modo ecologico, in conformità alla legislazione vigente. Il simbolo del
bidone della spazzatura barrato indica che il presente prodotto rientra nell’ambito della Direttiva UE “Rifiuti di apparecchiature elettriche ed elettroniche”
(RAEE) e della Direttiva UE “Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche” (ROHS), non ne è
quindi consentito lo smaltimento insieme ai rifiuti domestici.
RECYCLING • At end of life, you must ensure that this product is disposed off in accordance with the laws in force in your country. The crossed-out wheelie bin
symbol means that this product falls under the scope of the E.U. “Waste Electrical and Electronic Equipment” (WEEE) directive and “Restriction Of the use of certain
Hazardous Substances in electrical and electronic equipment” (ROHS) directive and should not be disposed off with your household waste.
