Ingersoll-Rand 2922 Series User manual

TL-2922-PIM
Edition 1
September 2022
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productinformatie
Technische Produktdaten
Speciche prodotto
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Informacje o produkcie
PL
RU
ZH
JA
KO
Информация за продукта
BG
Informaţii privind produsul
RO
Podaci o proizvodu
HR
Air Impact Wrench
2922 Series

2 TL-2922-PIM_ed1
4
7
5
3
2
1
9
6
11
11
48h
48h
48h
PM AX
9
8h
24h
8
10

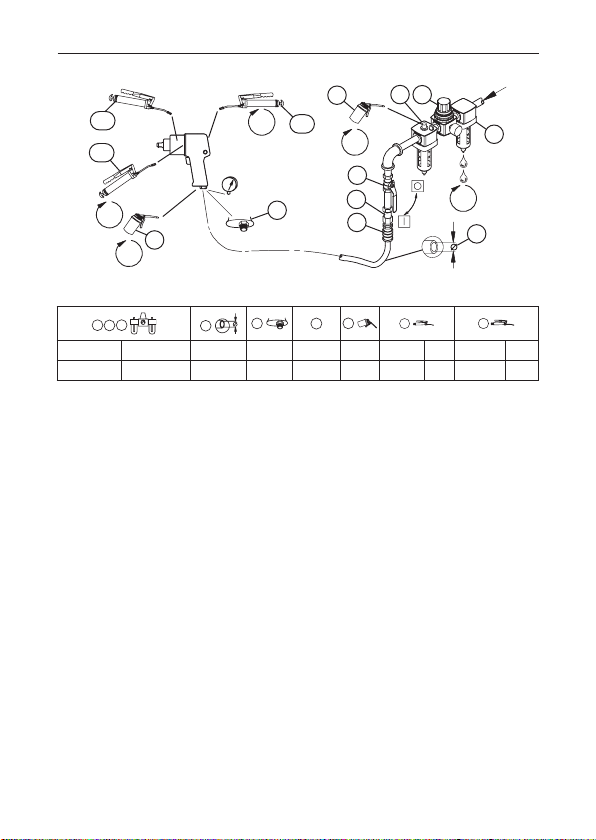

(Dwg. 04581666)
13
25
6
7
9
10
11
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3
C38341-810 C383D1-810 1/2" (13) 3/8" MSCF43 10 170-1lb 4 170-1lb 4

TL-2922-PIM_ed1 EN-1
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information, refer to Product Safety Information Manual Form 04580916.
Manuals can be downloaded from ingersollrand.com
Product Specications
Models Style
Drive Impacts
per min.
Recommended Torque Range
Type Size Forward
ft-lb (Nm)
Reverse
ft-lb (Nm)
2922P1 Pistol Square 3/4" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
2922P3 Pistol Square 1" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
Models
Sound Level dB(A)
(ISO 15744)
Vibration (m/s²)
(ISO 28927)
† Pressure (Lp) ‡ Power (Lw)Level *K
2922P1 99.6 110.6 8.2 1.8
2922P3 99.6 110.6 8.2 1.8
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 04581666 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air Filter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size

EN-2 TL-2922-PIM_ed1
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be
disassembled,degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

TL-2922-PIM_ed1 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar adores
roscados.
Para más información, consulte el Manual de información de seguridad de producto
04580916 Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en ingersollrand.com
Especicaciones del Producto
Modelos Estilo
Accionamiento Impac-
tos
por
Minuto
Intervalo de par
Recomendado
Tipo Tamaño Avance
ft-lb (Nm)
Retroceso
ft-lb (Nm)
2922P1 Pistola Cuadrado 3/4" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
2922P3 Pistola Cuadrado 1" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
Modelos
Nivel Sonoro dB(A)
(ISO 15744)
Vibración (m/s²)
(ISO 28927)
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
2922P1 99.6 110.6 8.2 1.8
2922P3 99.6 110.6 8.2 1.8
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos
inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una
contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice
un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno
para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el
acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2. La frecuencia
de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días
y m = meses de uso real. Los elementos se identican como:

ES-2 TL-2922-PIM_ed1
ES
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Fusil de aire de seguridad
3. Lubricador 9. Aceite
4. Válvula de corte de emergencia 10. Grasa - durante el montaje
5. Diámetro de la manguera 11. Grasa - por el engrasador
6. Tamaño de la rosca
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

TL-2922-PIM_ed1 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de xation
letés.
Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le
manuel d’information de sécurité du produit Clé pneumatique à chocs.
Les manuels peuvent être téléchargés à l’adresse ingersollrand.com
Spécications du Produit
Modèles Burin
Conduit Impacts
par
Minutes
Gamme de Couples
Recommandée
Type Taille En avant
ft-lb (Nm)
Inversion
ft-lb (Nm)
2922P1 Pistolet Engrenage 3/4" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
2922P3 Pistolet Engrenage 1" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
Modèles
Niveau Acoustique dB(A)
(ISO 15744)
Vibration (m/s²)
(ISO 28927)
† Pression (Lp) ‡ Puissance (Lw) Niveau *K
2922P1 99.6 110.6 8.2 1.8
2922P3 99.6 110.6 8.2 1.8
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 04581666 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:

FR-2 TL-2922-PIM_ed1
FR
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement à air de sûreté
3. Lubricateur 9. Huile
4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage
5. Diamètre du tuyau 11. Graisse - pour le raccordement
6. Taille du letage
Pièces détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

TL-2922-PIM_ed1 IT-1
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di
dispositivi di ssaggio lettati.
Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla
sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.
I manuali possono essere scaricati da internet al sito ingersollrand.com
Speciche Prodotto
Modelli Stile
Azionamento Impulsi
al
Minuto
Intervallo Coppie
Consigliato
Tipo Dimen-
sioni
Avanti
ft-lb (Nm)
Indietro
ft-lb (Nm)
2922P1 Impugnatura Squadra 3/4" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
2922P3 Impugnatura Squadra 1" 1,050 350-1100 [1450 Max]
(475-1492 [1966 Max])
350-1100 [1450 Max]
(475-1492 [1966 Max])
Modelli
Livello Acustico dB(A)
(ISO 15744)
Vibrazioni (m/s²)
(ISO 28927)
† Pressione (Lp) ‡ Potenza (Lw) Livello *K
2922P1 99.6 110.6 8.2 1.8
2922P3 99.6 110.6 8.2 1.8
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica appl
cazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 04581666 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:

IT-2 TL-2922-PIM_ed1
IT
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio
5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della lettatura
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.
