inVue Entri LED User manual

INS #
Brand Logo
reversed out of
black
INS #
IB516117EN
Installation Instructions – Entri LED
Instructions d’installation – Entri LED
Instrucciones de instalación – Entri LED
WARNINGWARNING
ote:N These instructions do not claim to cover all details or variations in the equipment, procedure, or process
described, nor to provide directions for meeting every possible contingency during installation, operation
or maintenance. When additional information is desired to satisfy a problem not covered sufficiently for
user’s purpose, please contact your nearest representative.
ote:N Specifications and dimensions subject to change without notice.
DISCLAIMER OF LIABILITY: Cooper Lighting Solutions assumes no liability for damages or losses of any kind
that may arise from the improper, careless, or negligent installation, handling or use of this product.
Notice: Green ground wire provided in proper location. Do not relocate.
Notice: Care must be taken not to set lighting fixture down on optical lenses or lift the fixture in the lens area.
ote:N If the light fixture is ordered with the CBP (Cold Weather Battery Pack) option, then this luminaire is
provided with a factory installed emergency lighting pack and must be serviced by a person familiar with
the construction and operation of product and hazards involved.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
Notice: This lighting fixture is designed for outdoor lighting services, and should not be used in area of limited
ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to installation.
Do not expose lighting fixture to rain, dust or other environmental conditions prior to installation and insertion of
photo control or shorting cap (if so equipped). Best results will be obtained if installed and maintained according
to the following recommendations.
Applications: • Minimum 90ºC Supply Conductors when connections are made external to the unit.
• Suitable for wet location.
• Wall mount luminaire only.
• Construction is suitable for down mount only.
• Must be mounted above grade at minimum 4 feet or higher.
• Suitable for mounting on combustible construction grade wall surfaces.
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of the
product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or attempting
any maintenance. Disconnect power at fuse or circuit breaker.
Risk of Fire- Refer to product label for specific minimum supply conductor requirements.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Fixture may become damaged and/or unstable if not installed properly.
Failure to comply with these instructions may result in death, serious bodily injury and property damage.

2Cooper Lighting Solutions IB516117EN Installation instructions
Installation Instructions - Entri LED
INSTALLATION
Tools Required
Allen Key (3/16”), Phillips screwdriver, electrical wiring tools.
1. Remove the mounting plate from the fixture by
loosening the two socket head cap screws using 3/16”
allen key. (Figure 1.)
2. Loosen the lock nut from the mounting plate.
3. Detach tether from the mounting plate.
4. Mount the mounting plate to the junction box or wall
with gasket contacting wall, away from the luminaire
and secure to the structure with screws (by others).
Mounting plate must be in upright position as specified
by label.
5. Make sure plug at bottom of housing is in place
properly as shown in Figure 1a.
6. Make electrical connections.
7. Re-attach tether to mounting plate.
8. Tighten the lock nut.
ote:N Tether must be able to rotate freely; therefore, do
not over tighten lock nut. Fixture must hang from the
tether, NOT from electrical wires.
9. Slide the luminaire-mounting bracket over the top lid of
the mounting plate to nest the hanging mechanism.
Hold luminaire in place while allowing the back surface
of luminaire to rest against wall.
10. Screws must be captured behind lower beveled edge
of mounting plate to ensure luminaire is secure. Press
luminaire firmly against wall and re-tighten the two (2)
socket head cap screws to secure the luminaire to the
mounting plate.
Thru-way Conduit / Battery Back Box
1. Remove the mounting plate from the back of thruway
box by loosening two (2) Allen head screws. (Figure 2.)
2. Mount the mounting plate to the wall using the four (4)
larger holes with required hardware (by others). Plate
must be in the correct upright position.
ote:N Unit with a thruway box weighs more than 25
pounds. Therefore, connect mounting plate to the
wall using the 4 larger holes and appropriate anchors/
hardware (not provided).
3. Slide the thruway box mounting bracket over the lid of
the mounting plate.
4. Re-tighten the two (2) Allen head screws to secure the
thruway box to the mounting plate.
5. If used with thru branch wiring, then remove plugs on
side as required and install 3/4” NPS pipe. Seal pipe
with Teflon tape or paste.
6. Remove the thruway box cover from the thruway box
housing by loosening five (5) screws. (Figure 2a.)

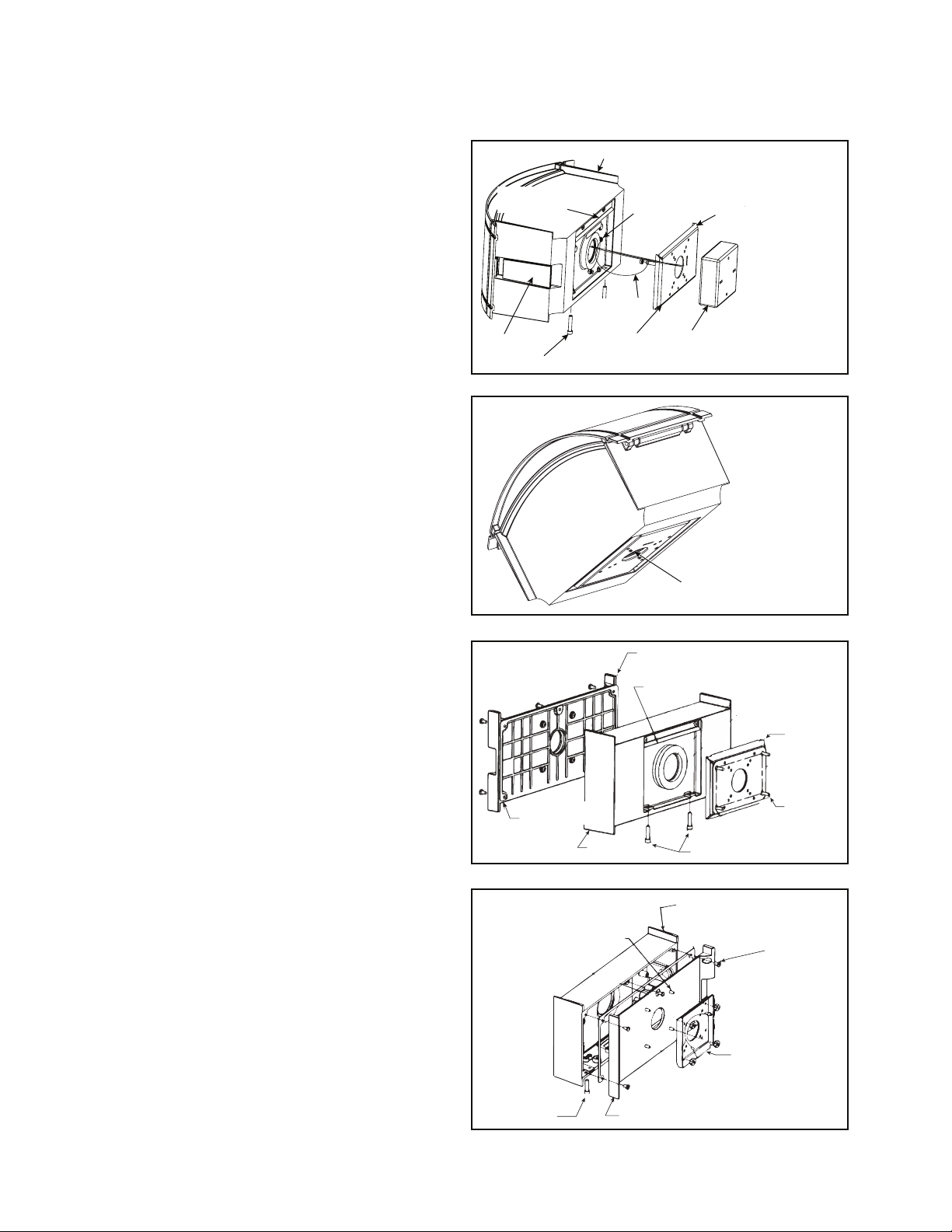

Figure 1.
Figure 1a.
Figure 2.
Figure 2a.
Fixture
Lock Nut
Tether
Gasket on
Back
Allen Head Screw (2)
Door Latch J-Box or Wall
Plug
(Make sure this is in place
before securing fixture to
wall)
Thruway Box Cover
Thruway Box Housing
Mounting Plate
Screws (x4) Box cover
screws (x5)
Mounting
Plate
Thruway Box Cover
Allen Head
Screws
Mounting Bracket
Mounting
Plate
Mounting
Screws
Allen Head Screws
Thruway Box Housing
Gasket
Mounting
Bracket
Mounting Plate (Secure
to J-Box or Wall)

3
Cooper Lighting Solutions IB516117EN Installation instructions
Installation Instructions - Entri LED
7. Remove mounting plate from the back of the fixture by
loosening two (2) Allen head screws.
8. Install the fixture-mounting plate on thruway box cover
with four (4) screw and nuts provided. (Figure 2b.)
9. Pull supply wires through center hole and re-install
thruway box cover back on thruway box housing.
(Figure 3.)
ote:N Make sure wire plug stays in place.
10. Attach the tether from the back of fixture to the
mounting plate.
11. Tighten the lock nut.
ote:N Tether must be able to rotate freely; therefore,
do not over tighten lock nut.
12. Slide the luminaire-mounting bracket over the top lid
of the mounting plate.
13. Tighten the two (2) Allen screws to secure the
luminaire to the mounting plate.

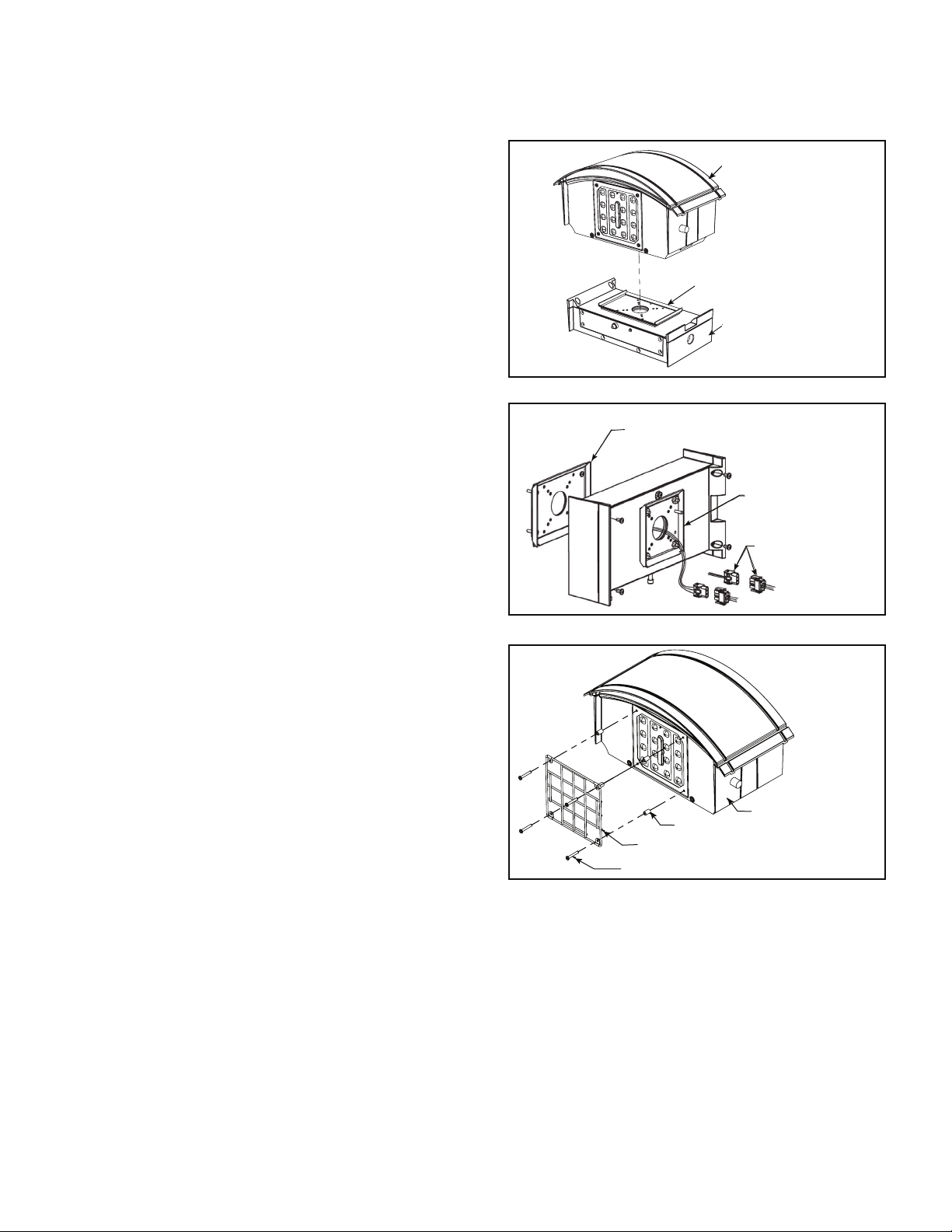

Figure 2b.
Quick Disconnect
Figure 3.
Figure 4.
Fixture
Mounting Plate
Thruway Box
Mounting Plate (secure to wall)
Mounting Plate
Quick Disconnect
Housing
Spacer
Wire Guard
Screw

4Cooper Lighting Solutions IB516117EN Installation instructions
Installation Instructions - Entri LED
Wire Guard Installation (Optional)
1. Remove the four screws which secure the light square
and trim ring to the fixture. (Figure 4.)
2. Place four spacers between wire guard and trim ring.
3. Align and secure wire guard to luminaire with 4
provided screws. (Figure 4a.)
Vandal Shield Installation (Optional)
1. Remove the four screws which secure the light square
and trim ring to the fixture. (Figure 5.)
2. Place four spacers between vandal shield and trim ring.
3. Align and secure vandal shield to luminaire with 4
provided screws. (Figure 5a.)
Maintenance:
ote:N A regular maintenance schedule should be
followed to retain optimal light output and thermal
performance.
Optical lens cleaning should be performed with a clean dry
soft cloth to remove any dust or other contaminants.
Additional cleaning can be performed with non-abrasive
acrylic cleanser.
ote:N DO NOT USE GLASS CLEANERS.

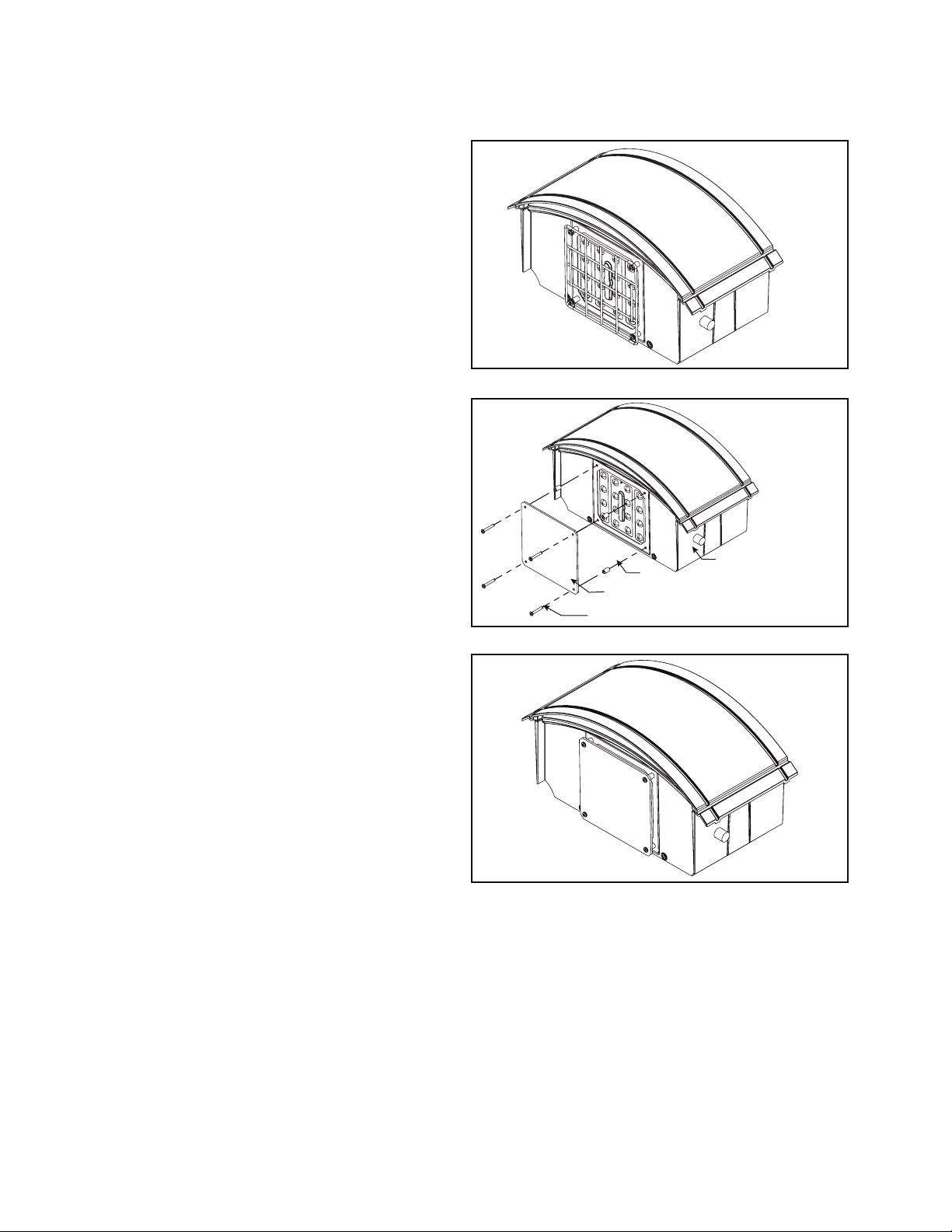

Figure 4a.
Figure 5.
Figure 5a.
Housing
Spacer
Vandal Shield
Screw

5
Cooper Lighting Solutions IB516117EN Instructions d’installation
Instructions d’installation - Entri LED
AVERTISSEMENTAVERTISSEMENT
Risque d’incendie, de décharge électrique, de coupure ou d’autres accidents de personne – L’installation
et l’entretien de ce produit doivent être effectués par un électricien qualifié. Ce produit doit être installé
conformément aux règles d’installation en vigueur par une personne familière avec la construction et le
fonctionnement du produit, ainsi qu’avec les risques inhérents.
Risque d’incendie et de décharge électrique – Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation ou de tenter d’en faire l’entretien. Mettez l’alimentation
électrique hors tension depuis le fusible ou le disjoncteur.
Risque d’incendie – Consultez l’étiquette du produit pour connaître les exigences minimums du
conducteur d’alimentation.
Risque de brûlure– Débranchez la source d’alimentation et laissez refroidir le luminaire avant de procéder
à son entretien ou à sa manipulation.
Risques de blessures – Le luminaire peut être endommagé et/ou instable s’il n’est pas installé
correctement.
La désobéissance aux instructions suivantes représente un risque de blessures graves ou mortelles et de
dommages matériels.
ote:N Ces instructions ne prétendent pas couvrir tous les détails ou toutes les différences d’équipement, de
procédures ou de procédés décrits ni fournir de directives pouvant répondre à toutes les éventualités pouvant
survenir pendant l’installation, le fonctionnement ou l’entretien. Si des renseignements additionnels sont
nécessaires afin de résoudre un problème insuffisamment décrit selon l’utilisateur, veuillez communiquer avec
votre représentant le plus près de chez vous.
ote:N Les caractéristiques techniques et les dimensions peuvent changer sans préavis.
EXONÉRATION DE RESPONSABILITÉ: Cooper Lighting Solutions n’assume aucune responsabilité pour les
dommages ou pertes de quelque nature que ce soit pouvant découler d’une installation, d’une manipulation ou
d’une utilisation inappropriée, imprudente ou négligente de ce produit.
AVIS: Le fil de mise à la terre vert se trouve au bon endroit. Ne le déplacez pas.
AVIS: Prenez soin de ne pas déposer le luminaire sur les lentilles et de ne pas le soulever en posant vos mains sur
les lentilles.
ote:N Si le luminaire est commandé avec l’option CBP (Cold Weather Battery Pack), ce luminaire est fourni avec
un pack d’éclairage de secours installé en usine et doit être entretenu par une personne familiarisée avec la
construction et le fonctionnement du produit et les dangers impliqués.
ATTENTION Service de réception: Veuillez fournir une description réelle de tout manque ou de tout dommage
constaté à la réception du luminaire. Les réclamations contre le transporteur (chargement partiel) doivent être
déposées directement auprès dudit transporteur. Les réclamations d’avaries occultes doivent être faites dans les
15jours suivant la réception. Tout matériel endommagé doit être entièrement conservé avec son emballage d’origine.
Sécurité: Le câblage du luminaire doit être conforme au Code national de l’électricité, aux lois et ordonnances
locales en vigueur. Une mise à la terre adéquate est requise afin d’assurer votre sécurité. Respectez soigneusement la
procédure de mise à la terre du chapitre d’installation.
AVIS: Ce luminaire a été conçu pour l’éclairage extérieur et ne doit pas être utilisé dans un endroit peu ventilé ou
dans des enceintes à haute température ambiante. Il doit être rangé dans un endroit sec en attendant son installation.
N’exposez pas le luminaire à la pluie, à la poussière ou à d’autres conditions ambiantes avant l’installation et
l’insertion de l’interrupteur photo-électrique ou de la fiche de mise en court-circuit (si équipés). Les meilleurs résultats
seront obtenus s’ils sont installés et entretenus conformément aux recommandations suivantes.
Applications : • Conducteurs d’alimentation de 90°C minimum lorsque les raccords sont effectués à l’extérieur de
l’appareil.
• Convient aux endroits humides.
• Luminaire mural uniquement.
• Construction adaptée pour montage vers le bas seulement.
• Doit être monté à au moins 1,2m (4pi) ou plus au-dessus du sol.
• Convient pour un montage sur des surfaces murales de qualité combustible.

6Cooper Lighting Solutions IB516117EN Instructions d’installation
Instructions d’installation - Entri LED
INSTALLATION
Outils requis
Clé hexagone de 5mm (3/16 po), tournevis Phillips et outils
de câblage électrique.
1. Retirez la plaque de montage du luminaire en
desserrant les deux (2) vis d’assemblage à six pans
creux à l’aide d’une clé hexagonale de 5mm (3/16 po)
(Figure1).
2. Desserrez le contre-écrou de la plaque de montage.
3. Détachez le câble d’attache de la plaque de montage.
4. Montez la plaque de montage sur la boite de jonction
ou le mur avec un joint en contact avec le mur, loin du
luminaire et fixez-le à la structure avec des vis (fournies
par d’autres).
La plaque de montage doit être en position verticale
comme indiqué sur l’étiquette.
5. Assurez-vous que la fiche au bas du boitier est placée
correctement, comme montré à la Figure 1a.
6. Effectuez les raccords électriques
7. Rattachez le câble d’attache à la plaque de montage.
8. Serrez le contre-écrou.
ote:N Le câble d’attache doit pouvoir tourner librement en
évitant de serrez excessivement le contre-écrou. Le
luminaire doit être suspendu par le câble d’attache,
ET NON aux fils électriques.
9. Faites glisser le support de montage du luminaire sur le
couvercle supérieur de
la plaque de montage pour emboiter le mécanisme de
suspension. Maintenez le luminaire en place tout en
laissant la surface arrière du luminaire reposer contre le
mur.
10. Les vis doivent être capturées derrière le bord biseauté
inférieur de la plaque de montage pour garantir la
sécurité du luminaire. Appuyez fermement
le luminaire contre le mur et resserrez les deux (2)
vis d’assemblage à six pans creux pour fixer le
luminaire à la plaque de montage.
Boite passe-fil/boite arrière de batterie
1. Retirez la plaque de montage à l’arrière de la boite
passe-fil en desserrant deux (2) vis à tête hexagonale
(Figure2).
2. Montez la plaque de montage au mur en utilisant les
quatre (4) trous plus grands avec la quincaillerie requise
(fournie par d’autres). La plaque doit être positionnée
correctement à la verticale.
ote:N L’appareil et la boite passe-fil pèsent plus de 11,3kg
(25lb). Par conséquent, fixez la plaque de montage
au mur à l’aide des quatre (4)trous plus grands avec
des ancrages ou la quincaillerie appropriés (non
fournis).
Figure1.
Figure1a.
Figure2.
Figure2a.
Luminaire
Contre-écrou
Câble
d’attache
Joint
d’étanchéité à
l’arrière
Vis à tête hexagonale(2)
Loquet Boite de jonction
ou mur
Prise de courant
(Assurez-vous qu’elle est en
place
avant de fixer le luminaire
au mur)
Couvercle de boite passe-fil
Logement de boite passe-fil
Vis de plaque de
montage (4) Vis de
couvercle de
boite (5)
Plaque de
montage
Couvercle de boite passe-fil
Vis à tête
hexagonale
Support de montage
Plaque
de
montage
Vis de
montage
Vis à tête
hexagonale
Logement de boite passe-fil
Joint
d’étanchéité
Support
de montage Plaque de montage
(fixée à la boite de
jonction ou au mur)

7
Cooper Lighting Solutions IB516117EN Instructions d’installation
Instructions d’installation - Entri LED
Figure 2b.
Quick Disconnect
Figure3.
3. Faites glisser le support de montage de la boite passe-
fil sur le couvercle de la plaque de montage.
4. Resserrez les deux (2) vis à tête hexagonale pour fixer
la boite passe-fil à la plaque de montage.
5. S’il est utilisé avec un câblage traversant, retirez les
bouchons sur le côté requis et installez un tuyau ayant
un diamètre nominal de 19,1mm (3/4 po). Scellez le
tuyau avec du ruban de téflon ou de la pâte.
6. Retirez le couvercle de la boite passe-fil du logement de
la boite passe-fil en desserrant cinq (5) vis (Figure2a).
7. Retirez la plaque de montage à l’arrière du luminaire en
desserrant deux (2) vis à tête hexagonale.
8. Installez la plaque de montage du luminaire sur le
couvercle de la boite passe-fil à l’aide des quatre (4) vis
et des écrous fournis (Figure 2b).
9. Tirez les fils d’alimentation à travers le trou central et
réinstallez le couvercle de la boite passe-fil au logement
de la boite passe-fil (Figure3).
ote:N Assurez-vous que la fiche du fil reste en place.
10. Fixez le câble d’attache de l’arrière du luminaire à la
plaque de montage.
11. Serrez le contre-écrou.
ote:N Le câble d’attache doit pouvoir tourner librement;
par conséquent, évitez le serrage excessif du contre-
écrou.
12. Glissez le support de montage du luminaire sur le
couvercle supérieur de la plaque de montage.
13. Serrez les deux (2) vis hexagonales pour fixer le
luminaire à la plaque de montage.
Figure4.
Luminaire
Plaque de montage
Boite passe-fil
Plaque de montage (fixée au mur)
Plaque de montage
Débranchement
rapide
Logement
Entretoise
Grille de protection métallique
Vis

8Cooper Lighting Solutions IB516117EN Instructions d’installation
Instructions d’installation - Entri LED
Installation de la grille de protection métallique
(facultative)
1. Retirez les quatre (4) vis fixant le luminaire carré et la
garniture au luminaire (Figure4).
2. Placez quatre entretoises entre la grille de protection
métallique et la garniture.
3. Alignez et fixez la grille de protection métallique au
luminaire avec les 4vis fournies (Figure4a).
Installation du protecteur antivandalisme (facultatif)
1. Retirez les quatre (4) vis fixant le luminaire carré et la
garniture au luminaire (Figure5).
2. Placez quatre entretoises entre le protecteur
antivandalisme et la garniture.
3. Alignez et fixez le protecteur antivandalisme au
luminaire avec les quatre (4)vis fournies (Figure5a).
Entretien:
ote:N Un horaire d’entretien périodique doit être respecté
pour maintenir un flux lumineux et une puissance
thermique optimaux.
Le nettoyage des lentilles optiques doit être effectué avec un
chiffon doux, sec et propre pour éliminer toute poussière ou
tout autre contaminant.
Un bon nettoyage peut être fait en utilisant un nettoyant non
abrasif pour acrylique.
ote:N N’UTILISEZ PAS DE NETTOYANTS POUR VITRES.
Figure4a.
Figure5.
Figure5a.
Logement
Entretoise
Protecteur antivandalisme
Vis

9
Instrucciones de instalación - Entri LED
Cooper Lighting Solutions IB516117EN Instrucciones de instalación
ADVERTENCIAADVERTENCIA
Riesgo de incendio, descarga eléctrica, cortes u otros riesgos de accidentes: la instalación y el
mantenimiento de este producto deben ser realizados por un electricista calificado. Una persona con
conocimientos sobre la construcción y el funcionamiento del producto y los riesgos implicados debe
instalar este producto de conformidad con el código de instalación aplicable.
Riesgo de incendio y descarga eléctrica: asegúrese de que la alimentación eléctrica esté APAGADA
antes de comenzar la instalación o intentar realizar cualquier tipo de mantenimiento. Desconecte la
alimentación eléctrica en el fusible o cortacircuitos.
Riesgo de incendio: consulte la etiqueta del producto para conocer los requisitos mínimos específicos del
conductor de suministro.
Riesgo de quemadura: desconecte la alimentación y permita que la luminaria se refresque antes de
manipularla o repararla.
Riesgo de lesiones personales: la luminaria puede dañarse o desestabilizarse de no instalarla
correctamente.
El incumplimiento de estas instrucciones puede provocar la muerte, lesiones corporales graves y daños
materiales.
ota:N Estas instrucciones no pretenden cubrir todos los detalles o las variaciones del equipo, el procedimiento o el
proceso descritos, ni proporcionar directivas que anticipen todas las contingencias posibles durante la instalación,
el funcionamiento o el mantenimiento. Cuando se requiera información adicional para solucionar un problema no
abordado en forma satisfactoria para los fines del usuario, contacte a su representante más cercano.
ota:N Las especificaciones y las dimensiones están sujetas a modificaciones sin previo aviso.
RENUNCIA DE RESPONSABILIDAD: Cooper Lighting Solutions no asume ninguna responsabilidad por daños o
pérdidas de ningún tipo que puedan derivarse de la instalación, manipulación o uso incorrecto, descuidado o
negligente de este producto.
Aviso: El tornillo de puesta a tierra verde ya está ubicado correctamente. No lo cambie de ubicación.
Aviso: Se deben tomar precauciones para no bajar la luminaria sobre las lentes ópticas ni levantarla en el área de la
lente.
ota:N Si el dispositivo de iluminación se solicita con la opción CBP (paquete de baterías para clima frío), esta luminaria se
proporciona con un paquete de iluminación de emergencia instalado de fábrica y debe ser reparada por una persona
familiarizada con la construcción y el funcionamiento del producto y los riesgos involucrados.
ATENCIÓN Departamento de Recepción: Observe que la descripción real de la luminaria no carezca de piezas ni
presente daños notorios al momento de su entrega. Presente el reclamo directamente al transportista de carga por
envíos de carga ligera (LTL). Los reclamos por daños ocultos deben presentarse dentro de los 15 días posteriores a la
entrega del producto. Se debe guardar todo el material dañado, junto con el embalaje original.
Seguridad: Esta luminaria debe cablearse de acuerdo con el Código Eléctrico Nacional y los códigos y ordenanzas
locales aplicables. Se requiere una conexión a tierra adecuada para garantizar la seguridad personal. Observe
cuidadosamente el procedimiento de conexión a tierra en la sección de instalación.
Aviso: Esta luminaria está diseñada para servicios de iluminación al aire libre y no debe utilizarse en áreas de
ventilación limitada o en lugares cerrados con alta temperatura ambiente. Debe almacenarse en un lugar seco antes
de la instalación. No exponga la luminaria a la lluvia, el polvo u otras condiciones ambientales antes de la instalación
y la inserción de la celda fotoeléctrica o el tapón de cortocircuito (si estuvieran incluidos). Se obtendrá un mejor
resultado si se instala y se le realiza el servicio de mantenimiento de acuerdo con las siguientes recomendaciones.
Aplicaciones: • Cuando se realicen conexiones de manera externa a la unidad, se deberán utilizar conductores de
alimentación de 90°C como mínimo.
• Apta para lugares húmedos.
• Luminaria de montaje en pared únicamente.
• La construcción solo es apta para montaje focal.
• Debe montarse por sobre nivel a un mínimo de 4 pies o más.
• Es apta para montaje en superficies combustibles de paredes de grado de construcción.

10
Instrucciones de instalación - Entri LED
Cooper Lighting Solutions IB516117EN Instrucciones de instalación
INSTALACIÓN
Herramientas necesarias
Llave Allen (3/16"), destornillador Phillips, herramientas de
cableado eléctrico.
1. Retire la placa de montaje de la luminaria aflojando los
dos tornillos de cabeza cilíndrica con una llave Allen de
3/16”. (Figura 1.)
2. Afloje la tuerca de sujeción de la placa de montaje.
3. Separe la correa de la placa de montaje.
4. Coloque la placa de montaje en la caja de derivación
o en la pared con la junta contra la pared, lejos de
la luminaria, y asegúrela a la estructura con tornillos
(provistos por terceros).
La placa de montaje debe estar en posición vertical
como se especifica en la etiqueta.
5. Asegúrese de que el enchufe en la parte inferior de la
carcasa esté en su lugar como se muestra en la
Figura 1a.
6. Realice las conexiones eléctricas.
7. Vuelva a colocar la correa a la placa de montaje.
8. Ajuste la tuerca de sujeción.
ota:N La correa debe poder girar libremente; por lo tanto,
no ajuste la tuerca de sujeción en exceso. La
luminaria debe colgar de la correa, NO de los cables
eléctricos.
9. Deslice el soporte de montaje de la luminaria sobre el
borde superior de
la placa de montaje para anidar el mecanismo de
suspensión. Sostenga la luminaria en su lugar mientras
permite que la superficie posterior de la luminaria se
apoye contra la pared.
10. Los tornillos se deben sujetar detrás del borde biselado
inferior de la placa de montaje para garantizar que la
luminaria esté firme. Presione
la luminaria firmemente contra la pared y vuelva a
apretar los dos (2)
tornillos de cabeza cilíndrica para sujetar la luminaria a
la
placa de montaje.
Conducto pasante/caja posterior de la batería
1. Retire la placa de montaje de la parte posterior de la
caja pasante aflojando dos (2) tornillos de cabeza Allen.
(Figura 2).
2. Monte la placa de montaje en la pared usando los
cuatro (4) orificios más grandes con los accesorios
requeridos (provistos por terceros). La placa debe estar
en la posición vertical correcta.
ota:N La unidad con una caja pasante pesa más de 25
libras. Por lo tanto, conecte la placa de montaje a
la pared utilizando los 4 orificios más grandes y los
anclajes/accesorios apropiados (no incluidos).
Figura 1.
Figura 1a.
Figura 2.
Figura 2a.
Luminaria
Tuerca de
sujeción
Correa
Junta en
la parte
posterior
Tornillo de cabeza Allen (2)
Cierre de
la puerta
Caja de derivación
o pared
Enchufe
(asegúrese de que esto
esté en su lugar
antes de asegurar la
luminaria a la pared)
Cubierta de la caja pasante
Carcasa de la caja pasante
Tornillos de la placa
de montaje (x4) Tornillos de la
cubierta de la
caja (x5)
Placa de
montaje
Cubierta de la caja pasante
Tornillos de
cabeza Allen
Soporte de montaje
Placa de
montaje
Tornillos
de
montaje
Tornillos de
cabeza Allen
Carcasa de la caja pasante
Junta
Soporte
de montaje
Placa de montaje
(sujeta a la caja de
derivación o a la
pared)

11
Instrucciones de instalación - Entri LED
Cooper Lighting Solutions IB516117EN Instrucciones de instalación
Figura 2b.
Quick Disconnect
Figura 3.
3. Deslice el soporte de montaje de la caja pasante sobre
la tapa de la placa de montaje.
4. Vuelva a ajustar los dos (2) tornillos de cabeza Allen
para fijar la caja pasante a la placa de montaje.
5. Si se utiliza con cableado derivado, retire los tapones
laterales según sea necesario e instale una tubería NPS
de 3/4”. Selle la tubería con cinta de teflón o pegue.
6. Retire la cubierta de la carcasa de la caja pasante
aflojando cinco (5) tornillos. (Figura 2a).
7. Retire la placa de montaje de la parte posterior de la
luminaria aflojando dos (2) tornillos de cabeza Allen.
8. Instale la placa de montaje de la luminaria en la cubierta
de la caja pasante con cuatro (4) tornillos y tuercas
provistos. (Figura 2b).
9. Extraiga los cables de alimentación a través del orificio
central y vuelva a instalar la cubierta en la carcasa de la
caja pasante. (Figura 3).
ota:N Asegúrese de que el enchufe del cable permanezca
en su lugar.
10. Fije la correa desde la parte posterior de la luminaria a
la placa de montaje.
11. Ajuste la tuerca de sujeción.
ota:N La correa debe poder girar libremente; por lo tanto,
no ajuste la tuerca de sujeción en exceso.
12. Deslice el soporte de montaje de la luminaria por
encima
de la tapa superior de la placa de montaje.
13. Ajuste los dos (2) tornillos Allen para asegurar la
luminaria a la placa de montaje.
Figura 4.
Luminaria
Placa de montaje
Caja pasante
Placa de montaje (sujeta a la pared)
Placa de montaje
Desconexión rápida
Carcasa
Espaciador
Protector de cables
Tornillo

12
Instrucciones de instalación - Entri LED
Cooper Lighting Solutions IB516117EN Instrucciones de instalación
Instalación del protector de cables (opcional)
1. Retire los cuatro tornillos que sujetan el cubo de luz y
el anillo de la moldura a la luminaria. (Figura 4).
2. Coloque cuatro espaciadores entre el protector de
cables y el anillo de la moldura.
3. Alinee y asegure el protector de cables a la luminaria
con 4 tornillos provistos. (Figura 4a).
Instalación de la pantalla antivandalismo (opcional)
1. Retire los cuatro tornillos que sujetan el cubo de luz y
el anillo de la moldura a la luminaria. (Figura 5).
2. Coloque cuatro espaciadores entre la pantalla
antivandalismo y el anillo de la moldura.
3. Alinee y asegure la pantalla antivandalismo a la
luminaria con 4 tornillos provistos. (Figura 5a).
Mantenimiento:
ota:N Se debe seguir un cronograma de mantenimiento
periódico para conservar la potencia de la luz y el
rendimiento térmico óptimos.
La limpieza de la lente óptica debe realizarse con un paño
suave, limpio y seco para eliminar el polvo u otros contami-
nantes.
Se puede realizar una limpieza adicional con una solución de
limpieza acrílica no abrasiva.
ota:N NO USE LIMPIADORES DE VIDRIO.
Figura 4a.
Figura 5.
Figura 5a.
Carcasa
Espaciador
Pantalla antivandalismo
Tornillo

Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.cooperlighting.com
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2020 Cooper Lighting Solutions
All Rights Reserved
Publication No. IB516117EN
May 17, 2020
Cooper Lighting Solutions is a
registered trademark.
All trademarks are property
of their respective owners.
Cooper Lighting Solutions est une
marque de commerce déposée.
Toutes les autres marques de
commerce sont la propriété de leur
propriétaire respectif.
Cooper Lighting Solutions es una
marca comercial registrada. Todas las
marcas comerciales son propiedad de
sus respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com/legal for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com/legal pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com/legal para conocer nuestros términos y condiciones.
FCC Statement
Declaration of Conformity
Note: This equipment has been tested and
found to comply with the limits for a Class
A digital device, pursuant to part 15 of
the FCC Rules.These limits are designed
to provide reasonable protection against
harmful interference when the equipment is
operated in a commercial environment.This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interference
to radio communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case
the user will be required to correct the
interference at his own expense.
Declaración de la FCC
Declaración de conformidad
Nota: Se ha probado este equipo y se ha
determinado que cumple con los límites
para un dispositivo digital de ClaseA, de
conformidad con la Sección15 de las normas
de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra
interferencias perjudiciales cuando el equipo
se opera en un entorno comercial. Este equipo
genera, utiliza y puede irradiar energía de
radiofrecuencia y, si no se instala y utiliza
de acuerdo con el manual de instrucciones,
puede causar interferencias perjudiciales en
las comunicaciones de radio. Es probable que
el funcionamiento de este equipo en un área
residencial cause interferencia perjudicial, en
cuyo caso el usuario deberá corregirla a su
propio costo.
Énoncé de la FCC
Déclaration de conformité
Remarque: Cet équipement a été mis à l’essai
et déclaré conforme aux limites établies pour
un dispositif numérique de catégorieA en
vertu de l’article15 des règlements de la FCC.
Ces limites sont conçues pour assurer une
protection raisonnable contre tout brouillage
nuisible lorsque l’équipement fonctionne
dans un environnement commercial. Cet
équipement produit, utilise et peut émettre
de l’énergie radioélectrique et, s’il n’est
pas installé et utilisé conformément aux
instructions, il peut créer des parasites
nuisibles aux communications radio.
L’utilisation de cet équipement dans une
installation résidentielle est susceptible
de provoquer des interférences nuisibles,
auquel cas l’utilisateur devra corriger ces
interférences à ses propres frais.
