ITALIAN STAGE IS P108AUB User manual

IS P108AUB - IS P110AUB
Professional Multimedia Loudspeaker System
USER MANUAL
MANUALE D'USO
REV. 00/17

3
INDICE
INTRODUZIONE 4
PRECAUZIONI 5
OPERAZIONI PRELIMINARI 6
PANNELLO DI CONTROLLO 7
CONTROLLO REMOTO 8
CONNESSIONI 9
CONFIGURAZIONI 10
SPECIFICHE TECNICHE 17
CONFORMITÀ 18
INDEX
INTRODUCTION 4
PRECAUTIONS 11
GETTING STARTED 12
CONTROL PANEL 13
REMOTE CONTROL 14
CONNECTIONS 15
CONFIGURATIONS 16
TECHNICAL SPECIFICATIONS 17
CONFORMITY 18

4
INTRODUZIONE
Grazie per aver scelto il diffusore ITALIAN STAGE IS P108AUB - IS P110AUB.
Vi auguriamo grandi soddisfazioni nell'utilizzo di diffusori ITALIAN STAGE.
Si prega di leggere attentamente questo manuale prima dell'uso, in modo da poter sfruttare a pie-
no le caratteristiche di IS P108AUB - IS P110AUB e mantenere i massimi livelli di sicurezza e per-
formance negli anni a venire.
Conservate questo manuale in un luogo sicuro ed asciutto, per potervi facilmente accedere.
INTRODUCTION
Thank you for your purchase of the ITALIAN STAGE IS P108AUB - IS P110AUB.
We hope that you will enjoy the use of the ITALIAN STAGE Speakers.
Please read carefully through this manual before beginning to use, so that you will be able to take
full advantage of the IS P108AUB - IS P110AUB features and enjoy trouble-free operation for years
to come.
Please keep this manual at a safe and dry place where you easily can access it.
I
T
A
L
I
A
N
O
ATTENZIONE
Prima di accendere il dispositivo leggere attentamente le istruzioni di sicurezza per
evitare incidenti o danneggiamenti del prodotto.
Manuale utente (italiano) -> a partire da pagina 5
E
N
G
L
I
S
H
CAUTION
Before switching on the instrument or device read carefully the safety instructions to
avoid serious injuries or damage of the product.
Operators manual (english) -> start from page 11

5
Manuale Utente IS P108AUB – IS P110AUB
PRECAUZIONI
Si prega di leggere attentamente prima di procedere
Attenzione:
Seguite sempre le precauzioni di base elencate di seguito per evitare la possibilità di lesioni gravi o
addirittura di morte da: scosse elettriche, cortocircuiti, danni, incendi o altri pericoli. Queste pre-
cauzioni includono, ma non ne sono limitate, i seguenti punti:
Cavo di alimentazione (dispositivi con cavi di alimentazione):
• Utilizzare solo la tensione corretta specificata per il dispositivo. La tensione necessaria è indicata
sulla targhetta del dispositivo. Controllare il cavo di alimentazione di volta in volta per quanto ri-
guarda sporcizia, danni o altro.
• Utilizzare solo il cavo di alimentazione o l'adattatore incluso. Non posizionare il cavo di alimenta-
zione in prossimità di fonti di calore, quali: radiatori o caloriferi e non piegarlo eccessivamente, non
posizionare oggetti pesanti su di esso, non collocarlo in una posizione dove chiunque possa cam-
minarvi sopra, per evitare di danneggiare il cavo stesso.
• Togliere la spina dalla presa di corrente quando il dispositivo non viene utilizzato per lunghi pe-
riodi di tempo o durante i temporali. Quando rimuovete il cavo elettrico dal dispositivo o da una
presa, afferrate sempre la spina e non il cavo. Tirando il cavo esso può danneggiarsi.
• Per evitare rumori indesiderati, assicurarsi che ci sia distanza sufficiente (almeno 50 cm) tra l'a-
dattatore di alimentazione ed il dispositivo. Non coprire o avvolgere l'adattatore con un panno o
una coperta.
Posizionamento:
• Durante l'installazione del dispositivo, assicurarsi che la presa utilizzata sia facilmente accessibile.
In caso di problemi o malfunzionamenti, spegnere immediatamente l'interruttore di alimentazione
e scollegare la spina dalla presa di corrente.
Quando non si utilizza il prodotto per un lungo periodo di tempo, assicurarsi di scollegare il cavo di
alimentazione dalla presa di corrente.
• Una ventilazione inadeguata può causare surriscaldamento, con conseguenti danni al dispositivo,
o addirittura, incendi.
• Non esporre il dispositivo a polvere o vibrazioni, al gelo o sorgenti di calore estreme (
come ad esempio: luce solare diretta, in prossimità di un calorifero oppure all'interno di un'auto-
mobile durante le ore diurne) per evitare la possibilità di deformazione della scocca o danni ai
componenti interni.
• Non collocare il dispositivo in posizione instabile, per evitare che cada.
• Non ostruire le prese d'aria. Questo dispositivo è dotato di fori di ventilazione nella parte inferio-
re / posteriore per evitare che la temperatura interna diventi troppo elevata.
• Non utilizzare il dispositivo in prossimità di emittenti televisive, radiofoniche, telefoni cellulari o
altri dispositivi radio. Ciò può causare rumore, sia nel dispositivo stesso che nell'apparecchio tele-
visivo o radio.
Connessioni e movimentazione:
• Prima di collegare il dispositivo ad altre apparecchiature, spegnere l'alimentazione per tutti i di-
spositivi. Prima di accendere o spegnere tutti i dispositivi, impostare tutti i livelli di volume al mi-
nimo.
I
T
A
L
I
A
N
O

6
• Non utilizzare il dispositivo o le cuffie per lunghi periodi di tempo o con livelli di volume eccessivi,
poiché ciò, potrebbe causare danni permanenti dell'udito. Se si verifica una perdita di udito o ron-
zio nelle orecchie , consultare un medico.
• Non appoggiare pesi o collocare oggetti pesanti sul dispositivo; evitare di esercitare eccessiva
pressione su pulsanti, interruttori o connettori.
Non aprire:
• Non aprire lo strumento né tentare di disassemblare i componenti interni o di modificarli in alcun
modo. Il dispositivo non contiene parti riparabili dall'utente. Se dovesse verificarsi un malfunzio-
namento, non utilizzare lo strumento e farlo ispezionare da personale qualificato.
Esposizione all'acqua:
• Non esporre il dispositivo alla pioggia, non usatelo vicino a corsi d'acqua o in condizioni di umidi-
tà, o in presenza di liquidi che possano penetrare all'interno. Non inserire o rimuovere la spina
elettrica con le mani bagnate.
Se notate qualche anomalia:
• Se il cavo di alimentazione o la spina viene in qualche modo danneggiato, o se vi è un'improvvisa
perdita di suono durante l' uso del dispositivo, o se qualche cattivo odore o fumo sembra provenire
dallo strumento, spegnere immediatamente l'interruttore di alimentazione, scollegare la spina dal-
la presa di corrente, e fare ispezionare l'apparecchio da personale qualificato.
OPERAZIONI PRELIMINARI
Installazione
Posizionare il diffusore su una superficie piana e solida (tavolo, terra, ecc.) o utilizzare uno stativo
con flangia di 35 mm. Assicurarsi che tutti gli elementi di fissaggio siano serrati.
Connessioni elettriche e collegamenti audio
Si prega di collegare il cavo di alimentazione 110/220 (230) V 50/60Hz. Assicurarsi di
impostare il selettore di potenza in ingresso alla tensione di rete disponibile. Collegare tutti i se-
gnali di input / output con XLR e/o cavi jack 6,3 millimetri. Non collegare più ingressi dello stesso
tipo contemporaneamente (ad es. RCA/ Jack 6,3 mm).
Dopo aver terminato tutti i collegamenti audio, impostate il volume master (ove presente) a "0".
Accendete la sorgente audio e i diffusori. Impostate il livello Mic/Line a ore 12 e aumentate il vo-
lume master fino a livello desiderato.
I
T
A
L
I
A
N
O
Ø = 35 mm

7

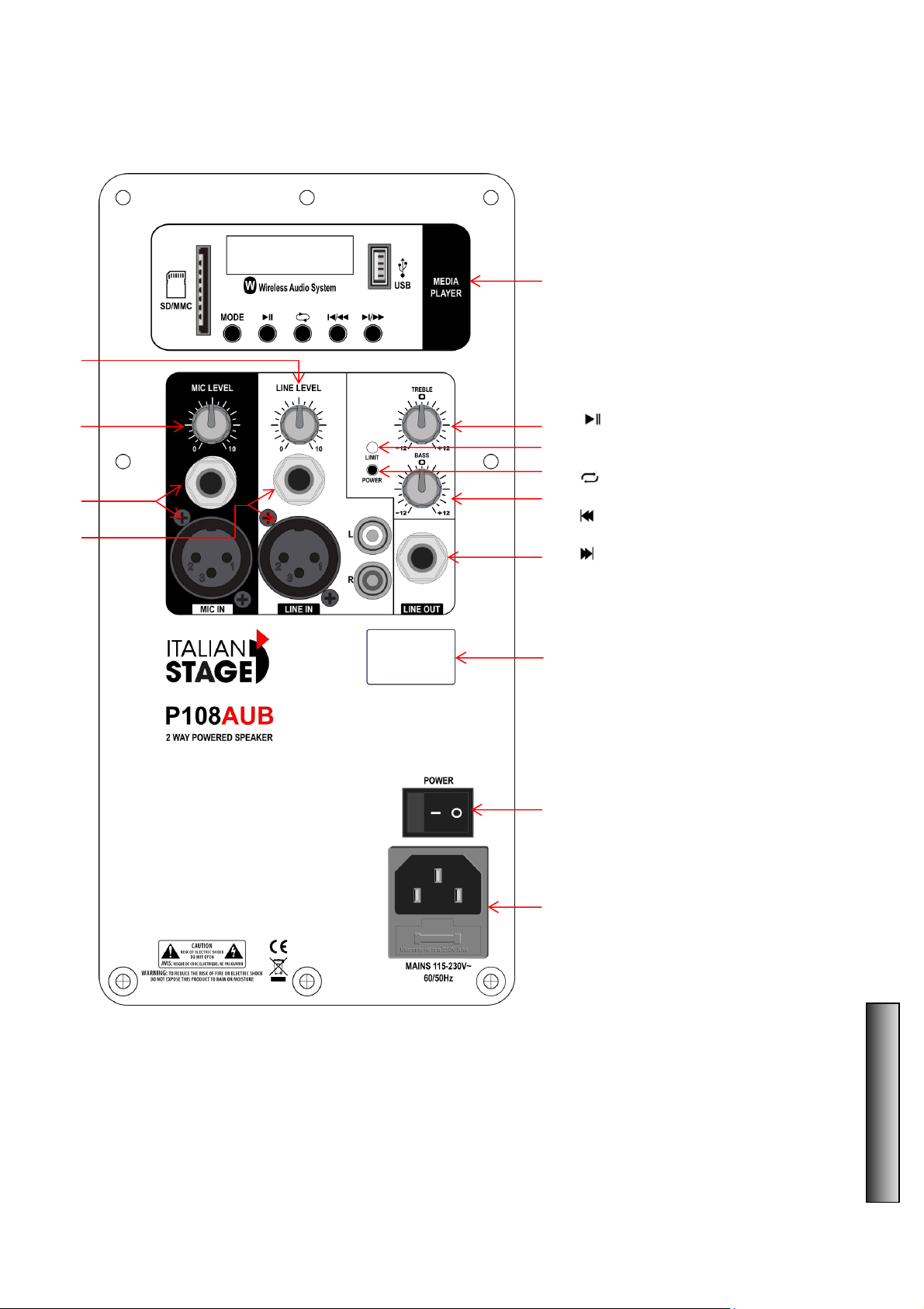

PANNELLO DI CONTROLLO
1 Sezione multimediale
SD
In questa presa potete inserire una memoria
tipo SD (SD MEMORY CARD) contenente file
audio.
USB
In questa presa potete inserire una memoria
tipo USB (USB FLASH DRIVE) contenente file
audio.
MODE
Premendo questo tasto si sceglie la sorgente
contenente i file audio fra: SD, USB o un let-
tore Bluetooth esterno.
Riproduzione/Pausa
Questo tasto esegue o ferma la riproduzio-
ne.
Ripeti brano
Questo tasto ripete il brano selezionato.
Brano precedente
Questo tasto passa alla brano precedente.
Brano successivo
Questo tasto passa alla brano successivo.
2 Ingresso Microfonico
Consente di collegare un microfono tramite
XLR o Jack 6,3 mm.
2a Controllo volume Microfono
Usa questo controllo per regolare il livello
del microfono.
3 Ingresso Linea
Consente di collegare un apparecchio ester-
no (CD, radio / DVD, ecc.) tramite XLR, Jack
6,3 mm o connettori RCA.
3a Controllo volume Ingresso Linea
Usa questo controllo per regolare il livello
della sorgente Linea.
4 Uscita Segnale
Usa un connettore Jack 6,3 mm per collega-
re un diffusore amplificato supplementare.
5 Treble
Consente di regolare i toni acuti.
6 LIMIT LED
7 POWER LED
8 Bass
Consente di regolare i toni bassi.
9 ETICHETTA
Numero seriale e caratteristiche elettriche.
10 ON/OFF Power Switch
Interruttore di accensione/spegnimento del
diffusore.
11 AC Power
Usa questo connettore per collegare il cavo
di alimentazione.
I
T
A
L
I
A
N
O
3a
1
11
10
2a
2
3
7
4
8
9
6
5

8

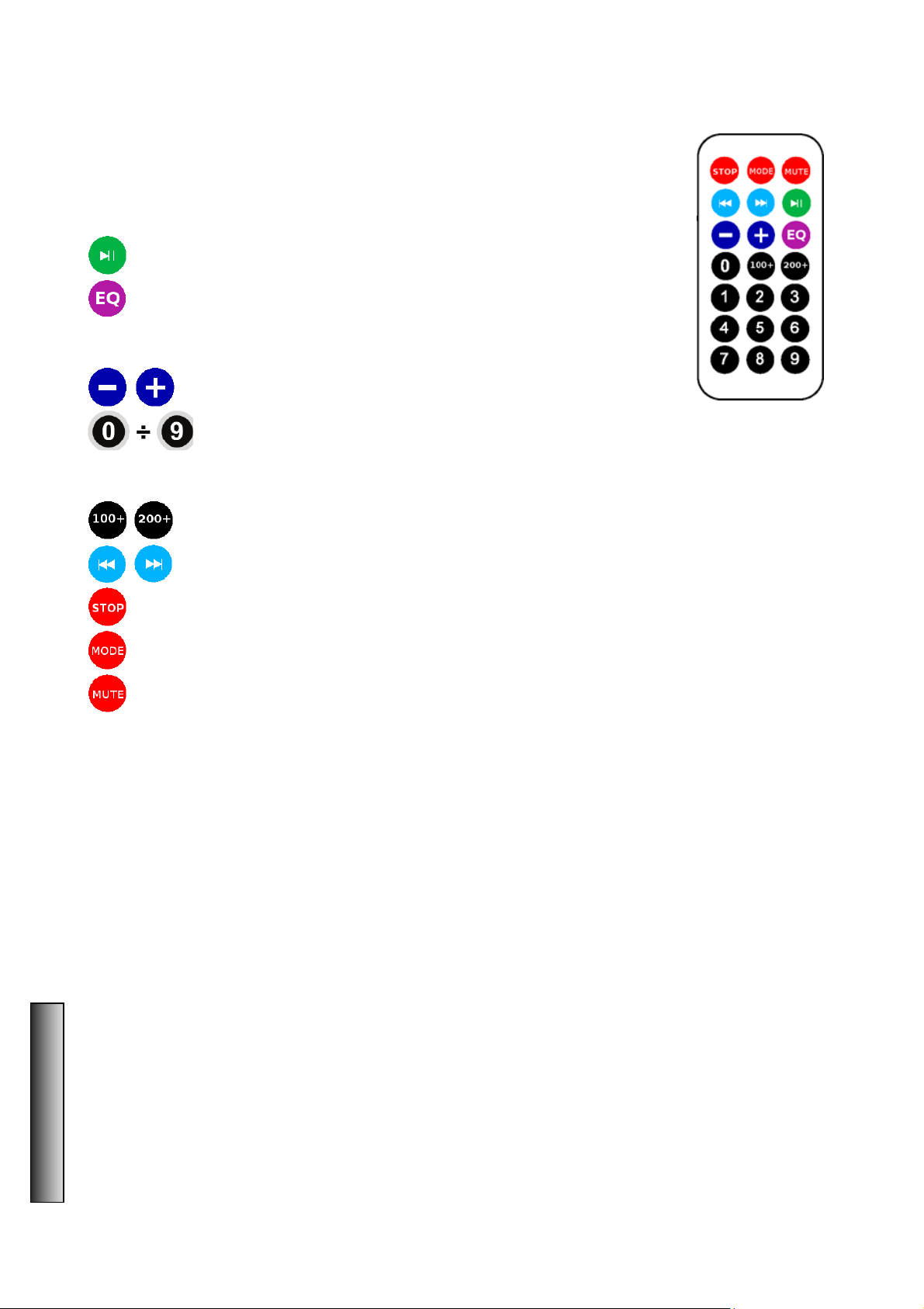

CONTROLLO REMOTO
L’uso del media player e del controllo remoto dipendono dal tipo di supporto
utilizzato. Alcuni tasti sono attivi o inattivi a seconda del dispositivo SD CARD,
USB memory o BLUETOOTH usato per riprodurre i file audio.
Questo tasto esegue o ferma la riproduzione del file audio corrente.
Con questa opzione potete impostare una equalizzazione per i file au-
dio da riprodurre: Rock, Pop, Classic, Jazz, Blues, Hall, Bass, Soft, Country,
Opera, Norma.
Premete questi tasti per ridurre o incrementare il volume.
Salta direttamente ad una canzone specifica. Tutte le canzoni
contenute in una memoria sono ordinate in successione numerica e alfabetica: selezionando un
numero suonerà la corrispondente canzone nella lista.
Questi tasti permettono di saltare 100 o 200 file audio ogni volta.
Premete per saltare al file audio precedente o successivo.
Ferma la riproduzione del file audio corrente.
Questo tasto commuta tra: USB FLASH DRIVE, SD MEMORY CARD, BLUETOOTH DEVICE.
Questo tasto esclude l’audio del file audio corrente.
I
T
A
L
I
A
N
O

9

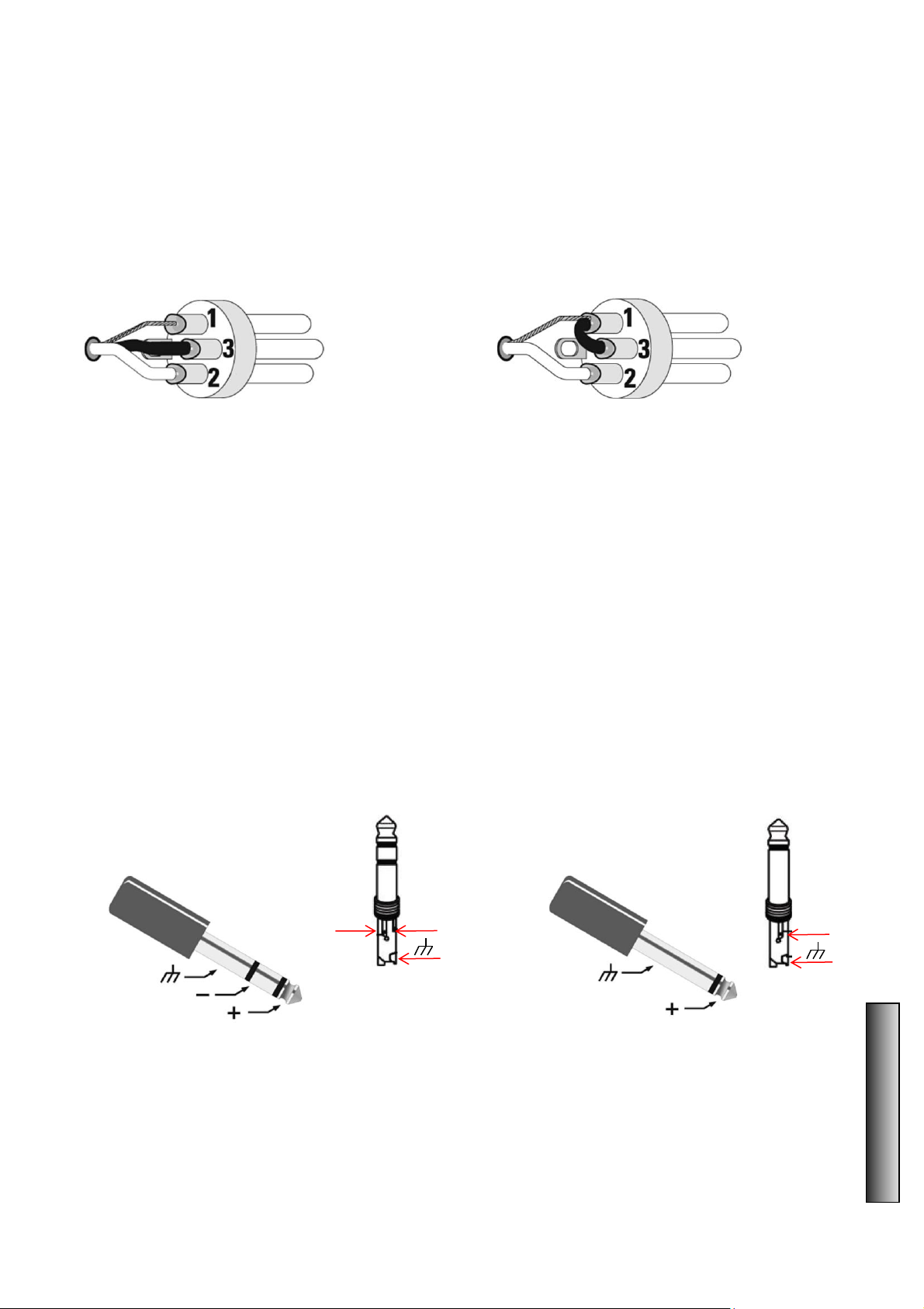

CONNESSIONI
CONNESSIONE TRAMITE XLR
CONNESSIONE TRAMITE JACK 6.3 mm
CABLAGGIO BILANCIATO
1TERRA
3NEGATIVO (-)
2POSITIVO (+)
CABLAGGIO SBILANCIATO
1TERRA
3PONTE CON PIN 1
2POSITIVO (+)
I
T
A
L
I
A
N
O
CABLAGGIO BILANCIATO JACK STEREO
+
-
CABLAGGIO SBILANCIATO JACK MONO
+

10
CONFIGURAZIONI
ESEMPIO 1 - ESEMPIO 2
ESEMPIO 3
RCA IN
MIC IN
LINE OUT
LINE IN
LINE IN
LINE IN
XLR
AUDIO OUTPUTS
LINE OUT
LINE IN
I
T
A
L
I
A
N
O
L
R

11
User Manual IS P108AUB – IS P110AUB
PRECAUTIONS
Please read carefully before proceeding
Warning:
Always follow the basic precautions listed below to avoid the possibility of serious injury or even
death from: electrical shock, short-circuiting, damages, fire or other hazards. These precautions in-
clude, but are not limited to, the following:
Power supply / power cord (devices with power cords/power supplies):
• Only use the voltage specified as correct for the device. The required voltage is printed on the
type plate of the device. Check the power cable from time to time regarding dirt, damage or other
influence.
• Use only the included power cord / power supply or adaptor. Do not place the power chord near
heat sources such as: heaters or radiators, and do not excessively bend or otherwise damage the
cord, place heavy objects on it, or place it in a position where anyone could walk on, trip over, or
roll anything over it.
• Remove the electric plug from the outlet when the device is not to be used for extended periods
of time, or during electrical storms. When removing the electric plug from the device or an outlet,
always hold the plug itself and not the cord. Pulling by the cord can damage it.
• To avoid generating unwanted noise, make sure there is adequate distance (50 cm or more) be-
tween the AC power adaptor and the device. Do not cover or wrap the AC power adaptor with a
cloth or blanket.
Location:
• When setting up the device, make sure that the AC outlet you are using is easily accessible. If
some trouble or malfunction occurs, immediately turn off the power switch and disconnect the
plug from the outlet.
When you are not using the product for a long time, make sure to unplug the power cord from the
wall AC outlet.
• Inadequate ventilation can result in overheating, possibly causing damage to the device(s), or
even fire.
• Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as: in di-
rect sunlight, near a heater, or in a car during the day) to prevent the possibility of panel disfigura-
tion or damage to the internal components.
• Do not place the device in an unstable position where it might accidentally fall over.
• Do not block the vents. This device has ventilation holes at the bottom/rear to prevent the inter-
nal temperature from becoming too high. In particular, do not place the device on its side or up-
side down.
• Do not use the device in the vicinity of: a TV, radio, stereo equipment, mobile phone, or other
electric devices. Doing so may result in noise, both in the device itself and in the TV or radio next
to it.
Connections and handling:
• Before connecting the device to other devices, turn off the power for all devices. Before turning
the power on or off for all devices, set all volume levels to minimum.
E
N
G
L
I
S
H

12
• Do not use the device or headphones for a long period of time at a high or uncomfortable vol-
ume level, since this can cause permanent hearing loss. If you experience any hearing loss or ring-
ing in the ears, consult a physician.
• Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force
on the buttons, switches or connectors
Do not open:
• Do not open the device or attempt to disassemble the internal parts or modify them in any way.
The device contains no user-servicable parts. If it should appear to be malfunctioning, discontinue
use immediately and have it inspected by qualified service personnel.
Water warning:
• Do not expose the device to rain, use it near water or in damp or wet conditions on it containing
liquids which might spill into any openings. Never insert or remove an electric plug with wet hands.
If you notice any abnormality:
• If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound dur-
ing use of the device, or if any unusual smells or smoke should appear to be caused by it, immedi-
ately turn off the power switch, disconnect the electric plug from the outlet, and have the device
inspected by qualified service personnel.
GETTING STARTED
Installation
Place the speaker on a solid flat surface (table, ground, etc.) or use a solid speaker stand with
35mm flange. Make sure that all fixings are tight.
Power connection and wiring
Please connect the power cable to 110/220(230)V 50/60Hz power voltage. Make sure to set the
power input selector to the available net voltage. Connect all input/output signals with XLR and/or
6.3 mm jack cables. Do not connect multiple inputs possibilities (ex. RCA/ Jack 6,3 mm) with more
than one cable.
After you finished all audio connections set master volume (if available) to “0”. Switch on audio
source and speaker power. Set Mic/Line level to 12 o'clock position and increase master volume to
comfortable level.
E
N
G
L
I
S
H
Ø = 35 mm

13
CONTROL PANEL
1 Multimedia section
SD
In this socket you can insert an SD memory
card containing audio files.
USB
In this socket you can insert an USB drive
containing audio files.
MODE
Push this button to select the audio source
from SD, USB or Bluetooth external devices.
Play/Pause
This button plays or pauses the current
audio file.
Song repeat
It repeats the current song.
Previous song
Skip to previous song.
Next song
Skip to the next song.
2 Microphone Input
Allows you to connect a microphone with XLR
or 6.3 mm Jack.
2a Microphone Volume control
Use this control to set the volume level of mi-
crophone.
3 Line Input
Allows you to connect a an external audio de-
vice (CD, radio / DVD, etc.).
with XLR, 6.3 mm Jack or RCA plugs.
3a Line Input Volume control
Use this control to set the volume level of
Line-In Signal.
4 Signal Output
Use 6.3 mm Jack to connect another powered
speaker.
5 Treble
Use it to set the high frequency level.
6 LIMIT LED
7 POWER LED
8 Bass
Use it to set the low frequency level.
9 LABEL
Serial number and electrical characteristics.
10 ON/OFF Power Switch
Press to power on/off the speaker box.
11 AC Power
Use it to connect the Ac power cord.
E
N
G
L
I
S
H
3a
1
11
10
2a
2
3
7
4
8
9
6
5

14
REMOTE CONTROL
Media player and remote control functioning depend on the source or audio
file types. Some Keys are operating or not depending on SD, USB memory or
Bluetooth audio source.
This key plays or stops the current song.
Use this option to set a sound EQ for audio files reproduction: Rock,
Pop, Classic, Jazz, Blues, Hall, Bass, Soft, Country, Opera, Norma.
Use these keys to move the sound volume up or down.
Skip to a specific song number. All songs are sorted in numeric
and alphabetical order. Select a number to play the corresponding song.
Use these keys to skip up to 100 or 200 song numbers.
Use these keys to jump to next or previous song.
Use this key to stop the current song reproduction.
Use this key to select the audio source from: USB FLASH DRIVE, SD MEMORY CARD, BLUE-
TOOTH DEVICE.
Use this key to mute the audio on current song.
E
N
G
L
I
S
H

15
CONNECTIONS
XLR CONNECTIONS
JACK 6.3 mm CONNECTIONS
BALANCED WIRING
1GROUND, SHIELDING
3NEGATIVE SIGNAL (-)
2POSITIVE SIGNAL (+)
UNBALANCED WIRING
1GROUND, SHIELDING
3BRIDGED TO PIN 1
2POSITIVE SIGNAL (+)
E
N
G
L
I
S
H
STEREO JACK BALANCED WIRING
+
-
MONO JACK UNBALANCED WIRING
+

16
CONFIGURATIONS
EXAMPLE 1 - EXAMPLE 2
EXAMPLE 3
RCA IN
MIC IN
LINE OUT
LINE IN
LINE IN
LINE IN
XLR
AUDIO OUTPUTS
LINE OUT
LINE IN
E
N
G
L
I
S
H
L
R

17
SPECIFICHE TECNICHE
TECHNICAL SPECIFICATIONS
MODEL
IS P108AUB
IS P110AUB
MULTIMEDIA PLAYER
Usb Flash Drive, Sd Memory Card, Bluetooth Device,
Remote Control
HF DIAPHRAM
1"Driver
1"Driver
LF CONE
8“
10“
LF VOICE COIL
1,5“ VC
1,5“ VC
LINE OUTPUT
XLR OUT + Jack 6,3 mm
XLR OUT + Jack 6,3 mm
LINE INPUT
XLR IN + Jack 6,3 mm
+ 2 x RCA
XLR IN + Jack 6,3 mm
+ 2 x RCA
MIC INPUT
XLR IN + Jack 6,3 mm
XLR IN + Jack 6,3 mm
RMS POWER
AB class 120 + 30 W
AB class 120 + 30 W
PEAK POWER
300 W
300 W
FREQUENCY RESPONSE
60hz-20khz
55hz-20khz
PEAK SPL
123 dB
125 dB
DIMENSIONS
25x40x20 cm (WxHxD)
30x46x27 cm (WxHxD)
WEIGHT
6 Kg
7.5 Kg

18
CONFORMITÀ
CONFORMITY
I prodotti sono stati progettati e realizzati con materiali e componenti di alta qualità, sono riciclabili e i materiali pos-
sono essere riutilizzati. Il simbolo indica che il prodotto deve essere smaltito separatamente dai rifiuti domestici una
volta giunto a fine della vita. Vi preghiamo di smaltire questo apparecchio presso il vostro punto di raccolta o di rici-
claggio.
Tutte le specifiche ed il design sono soggetti a modifiche senza preavviso. Tutte le informazioni sono corrette al mo-
mento della stampa. ITALIAN STAGE non garantisce per l'accuratezza o la completezza di qualsivoglia descrizione, foto-
grafia o dichiarazione contenuta nel presente manuale. Colori e specifiche stampati possono variare leggermente ri-
spetto al prodotto. I prodotti ITALIAN STAGE vengono venduti esclusivamente attraverso rivenditori autorizzati. Questo
manuale è protetto da copyright.
Ogni copia o la stampa è consentita solo tramite consenso scritto di ITALIAN STAGE. Lo stesso vale per la riproduzione
o la copia di immagini.
Products are designed and manufactured with high quality materials and components, which are recyclable and can be
reused. The symbol means that your product should be disposed of separately from household waste when it reaches
end of life. Please dispose of this equipment at your local collection point or recycling center.
All specifications and design are subject to change without notice. All information was correct at time of printing.
ITALIAN STAGE does not guarantee for the accuracy or completeness of any description, photo or statement contained
in this manual. Printed colors and specifications may slightly vary from product. Products from ITALIAN STAGE are only
sold through authorized dealer. This manual is protected by copyright.
Any copying or printing is only allowed with written consent of ITALIAN STAGE. The same applies to reproduction or
copying of images.
I
T
A
L
I
A
N
O
E
N
G
L
I
S
H

ITALIAN STAGE
is a brand of
PROEL SPA
(Worldwide Headquarters)
Via alla Ruenia, 37/43
64027 Sant’Omero (TE) – ITALY
Tel. [phone]
Fax [phone]
P.I. 00778590679
N.Reg.AEE IT 08020000002762
www.italian-stage.com
