Jenn-Air JMC2430DS User manual

INSTALLATION INSTRUCTIONS
27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC
BUILT-IN CONVECTION MICROWAVE OVEN
INSTRUCTIONS D’INSTALLATION
FOUR À MICRO-ONDES ENCASTRÉ ÉLECTRIQUE
À CONVECTION DE 27" (68,6 CM) ET 30" (76,2 CM)
W10768186A
BUILT-IN MICROWAVE OVEN SAFETY .................................. 1
INSTALLATION REQUIREMENTS .......................................... 2
Tools and Parts .................................................................... 2
Location Requirements ....................................................... 2
Electrical Requirements ....................................................... 3
INSTALLATION INSTRUCTIONS ........................................... 4
Spacer Kit Installation .......................................................... 4
Prepare Built-In Microwave Oven ........................................ 4
Make Electrical Connection ................................................. 5
Install Microwave Oven ........................................................ 5
Complete Installation ........................................................... 6
SÉCURITÉ DU FOUR À MICRO-ONDES ENCASTRÉS ....... 7
EXIGENCES D’INSTALLATION ............................................. 7
Outillage et pièces ............................................................... 7
Exigences d’emplacement .................................................. 7
Spécications électriques .................................................... 9
INSTRUCTIONS D’INSTALLATION. .................................... 10
Installation de la trousse d’entretoise ................................ 10
Préparation du four à micro-ondes encastré .................... 10
Raccordement électrique ................................................... 10
Installation du four à micro-ondes ..................................... 11
Achever l’installation .......................................................... 12
Table of Contents/Table des matières
IMPORTANT:
Save for local electrical inspector’s use.
IMPORTANT :
À conserver pour consultation par l’inspecteur local des installations électriques.
BUILT-IN MICROWAVE OVEN SAFETY

2
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools Needed
■Phillips screwdriver
■Flat-blade screwdriver
■Measuring tape
■Level
■Drill (for wall cabinet
installations)
■¹⁄8" (3 mm) drill bit (for wall
cabinet installations)
■1" (2.5 cm) drill bit (for wall
cabinet installations)
Parts Needed
■UL-listed or CSA-approved conduit connector
■UL-listed wire connectors
Parts Needed – Flush Installation
■W10752697A Stainless steel ush installation kit for 30"
(76.2 cm) models
■W10752698A Stainless steel ush installation kit for 27"
(68.6 cm) models
To order, see the “Assistance or Service” section of the
Use and Care Guide.
Parts Supplied
■For installation above single built-in oven, the junction box
must located inside upper cabinet.
■If you are installing the junction box on rear wall behind
the microwave oven, the junction box must be recessed
and located in the upper or lower right or left corner of
the cabinet; otherwise, the microwave oven will not t
into the cabinet opening.
■Microwave oven support surface must be solid, level
and ush with bottom of cabinet cutout. Floor must be
able to support a weight of 90 lbs (41.0 kg).
IMPORTANT: To avoid damage to your cabinets, check with
your builder or cabinet supplier to make sure that the materials
used will not discolor, delaminate or sustain other damage. This
oven has been designed in accordance with the requirements
of UL and CSA International and complies with the maximum
allowable wood cabinet temperatures of 194°F (90°C).

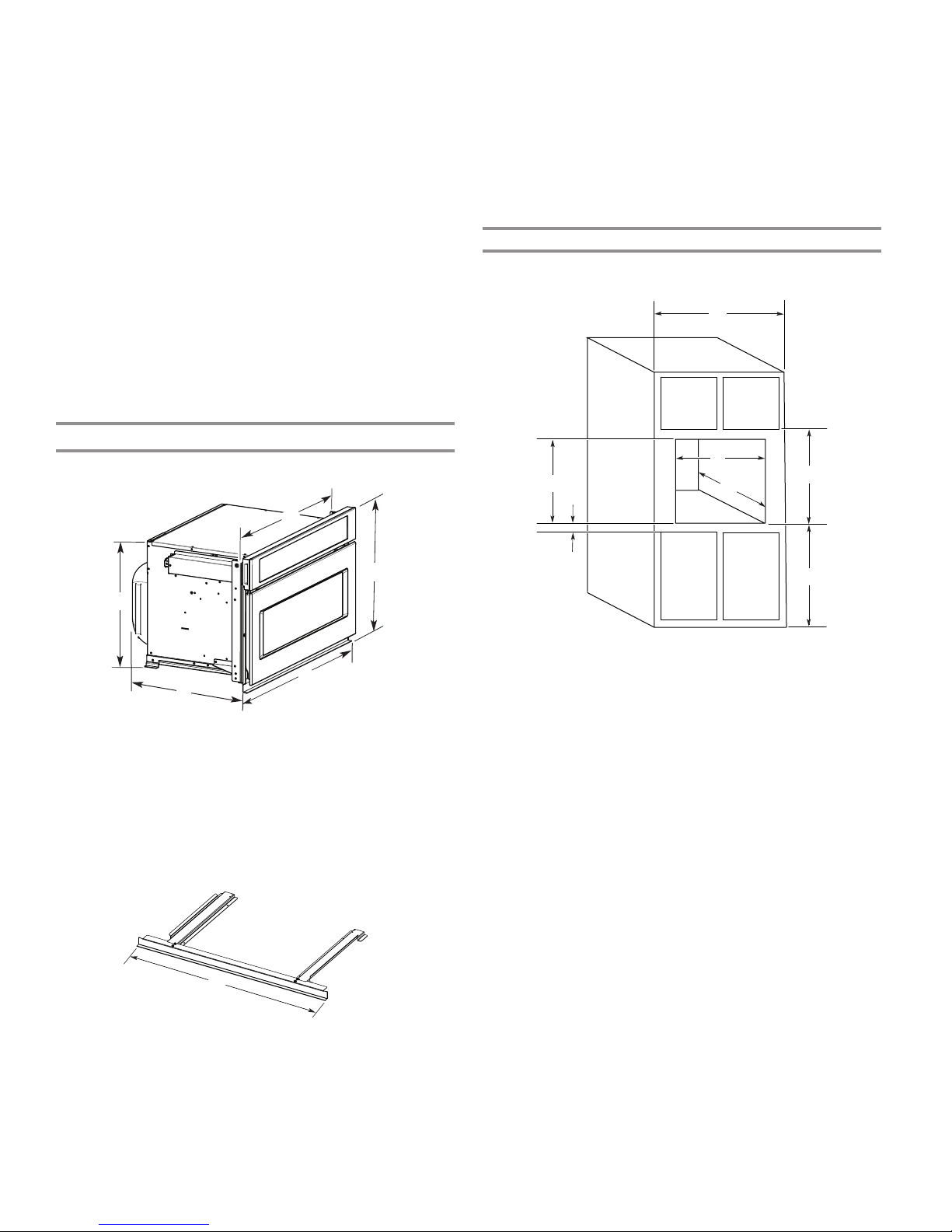

Product Dimensions
27" (68.6 cm) and 30" (76.2 cm) Microwave Ovens
A
B
CD
A. Spacer bars (2)
B. Bottom vent (1)
C. ³⁄8" hex-head washer
screws (4)
D. ¾" pan-head screws (4)
Check local codes. Check existing electrical supply.
See “Electrical Requirements.”
It is recommended that all electrical connections be made
by a licensed, qualified electrical installer.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■Cabinet opening dimensions that are shown must be
used. Given dimensions provide minimum clearance with
microwave oven.
■Recessed installation area must provide complete
enclosure around the recessed portion of the microwave
oven.
■Grounded electrical supply is required. See “Electrical
Requirements” section.
■Electrical supply junction box should be located 3" (7.6 cm)
maximum below the support surface when the microwave
oven is installed in a wall cabinet. A 1" (2.5 cm) minimum
diameter hole should have been drilled in the left rear
corner of the support surface to pass the appliance cable
through to the junction box.
B
E
C
D
A
27" (68.6 cm) models
A. 25³⁄8" (64.5 cm)
B. 197/8" (50.3 cm) overall height
C. 26³⁄4" (68.0 cm) overall width
D. 21¹⁄2" (54.6 cm)
E. 17³⁄8" (44.1 cm)
30" (76.2 cm) models
A. 28³⁄8" (72.1 cm)
B. 197/8" (50.3 cm) overall height
C. 29³⁄4" (75.6 cm) overall width
D. 21¹⁄2" (54.6 cm)
E. 17³⁄8" (44.1 cm)
27" (68.6 cm) and 30" (76.2 cm) Microwave Oven Spacer Kit
A
27" (68.6 cm) models
A. 26³⁄4" (67.9 cm) overall width
30" (76.2 cm) models
A. 29³⁄4" (75.6 cm) overall width
NOTE: The microwave oven spacer kit will allow the microwave
oven to be installed in a 17³⁄8" to 17³⁄4" (44.1 to 45.1 cm)
maximum cutout height.
A microwave oven spacer kit is available from your dealer that
will allow the microwave oven to be installed in a 19" to 19¹³⁄16"
(48.3 to 50.2 cm) maximum cutout height. Match the oven size
to the following kits:
27" (68.6 cm) Stainless Steel – Model W10469901
30" (76.2 cm) Stainless Steel – Model W10469903
To order, see the “Assistance or Service” section of the
Use and Care Guide.

3
Cabinet Dimensions
27" (68.6 cm) and 30" (76.2 cm) Microwave Ovens
A
B
C
D
E
FG
27" (68.6 cm) models
A. 27" (68.6 cm) min. cabinet width
B. 19
7
/8" (50.3 cm) from bottom
of cutout to bottom of upper
cabinet door
C. 40" (101.6 cm) bottom of cutout
to oor (recommended)
D. 25¹⁄2" (64.8 cm) cutout width
E. 1¹⁄2" (3.8 cm) min. bottom of
cutout to top of cabinet door
F. 17
5
⁄8" (44.7 cm) recommended
cutout height (will t cutout
height from 17³⁄8" [44.1 cm]
to 17³⁄4" [45.1 cm])
G. 21
7
⁄8" (55.5 cm) min. cutout
depth
30" (76.2 cm) models
A. 30" (76.2 cm) min. cabinet width
B. 19
7
/8" (50.3 cm) from bottom
of cutout to bottom of upper
cabinet door
C. 40" (101.6 cm) bottom of cutout
to oor (recommended)
D. 28¹⁄2" (72.4 cm) cutout width
E. 1¹⁄2" (3.8 cm) min. bottom of
cutout to top of cabinet door
F. 17
5
⁄8" (44.7 cm) recommended
cutout height (will t cutout
height from 17³⁄8" [44.1 cm] to
17³⁄4" [45.1 cm])
G. 21
7
⁄8" (55.5 cm) min. cutout
depth
Minimum Installation Clearances
For proper installation, the following minimum clearances must
exist above and below the cabinet opening.
Installation Above Single Built-In Oven
Electrical Requirements
If codes permit and a separate ground wire is used, it is
recommended that a qualied electrical installer determine that
the ground path and wire gauge are in accordance with local
codes.
Check with a qualied electrical installer if you are not sure the
oven is properly grounded.
This oven must be connected to a grounded metal, permanent
wiring system.
Be sure that the electrical connection and wire size are
adequate and in conformance with the National Electrical Code,
ANSI/NFPA 70 – latest edition or CSA Standards C22.1-94,
Canadian Electrical Code, Part 1 and C22.2 No. O-M91 – latest
edition, and all local codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Electrical Connection
To properly install your microwave oven, you must determine
the type of electrical connection you will be using and follow
the instructions provided for it here.
■Microwave oven must be connected to the proper electrical
voltage and frequency as specied on the model/serial
number rating plate. The model/serial/rating plate is located
underneath the control panel, along the oven vent.
2 3/16"
(5.5 cm)
1"
(2.5 cm)
from top
of oven
A
B
A. Upper cabinet
B. Lower single oven
Approved models: JJW2430, JJW2427, JMW2427, JJW3430
For a permanently connected microwave oven:
The microwave oven must be connected to a grounded,
metallic, permanent wiring system, or an equipment
grounding conductor should be run with the circuit
conductors and connected to the equipment grounding
terminal or lead on the microwave oven.
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
A
A. Model/serial/rating plate
■The microwave oven rated 120/240 volt, 20-amp, has
4 wires (L1, L2, N and G) in the ex conduit and should be
connected to a 20-amp maximum rated circuit, overcurrent
protected on both the L1 and L2 circuits.
■A time-delay fuse or circuit breaker is recommended.
■Flexible cable from the microwave oven should be
connected directly to the junction box.
■Do not cut the conduit. The length of conduit provided
is for serviceability of the microwave oven.

4
■A UL-listed or CSA-approved conduit connector must
be provided.
■If the house has aluminum wiring, follow the procedure
below:
1. Connect a section of solid copper wire to the pigtail
leads.
2. Connect the aluminum wiring to the added section
of copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer’s
recommended procedure. Aluminum/copper connection
must conform with local codes and industry-accepted
wiring practices.
INSTALLATION INSTRUCTIONS
Prepare Built-In Microwave Oven
1. Locate existing wiring to avoid drilling into or severing wiring
during installation.
2. To avoid oor damage, set the microwave oven onto
cardboard prior to installation. Do not use handle or any
portion of the front frame for lifting.
3. Remove the shipping materials and tape from the microwave
oven.
4. Remove and set aside racks and other items from inside
the microwave oven.
5. Remove the hardware package from inside the bag
containing literature.
6. Move the microwave oven and cardboard close to the
microwave oven’s nal location.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
microwave oven.
Failure to do so can result in back or other injury.
For power requirements, refer to the following table:
Voltage Microwave With Convection Oven
120/240 VAC 19.9 A/3250 W
120/208 VAC 19.9 A/3250 W
Spacer Kit Installation
NOTES:
■The microwave oven spacer kit allows the microwave oven
to be installed in an 177⁄16" to 177⁄8" (44.1 cm to 45.3 cm)
maximum cutout height.
■If your cabinet cutout height is more than 177⁄16" (44.1 cm),
you must install the spacer kit. Proceed to “Assemble
Spacer Kit.”
■If your cabinet cutout height is less than 177⁄16" (44.1 cm),
you do not have to install the spacer kit. Proceed
to “Prepare Built-In Microwave Oven.”
Assemble Spacer Kit
1. Attach the bottom vent to spacer bars using four ³⁄8"
hex-head washer screws.
NOTE: Spacer bar anges should be facing out.
A
B
C
D
D
A. Bottom vent
B. Spacer bar ange
C. Spacer bars
D. ³⁄8" hex-head washer screws
Install Spacer Kit
1. Center assembled microwave oven spacer kit against lower
front edge of the cabinet cutout.
2. Using an ¹⁄8" (0.32 cm) drill bit, drill through the mounting
holes in the spacer bars to create pilot holes.
3. Attach the assembled spacer kit to the cabinet using four
¾" at-head screws. Do not overtighten screws.
A
B
A. ¾" at-head screws
B. Spacer kit assembly

5
Make Electrical Connection
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 12 gauge solid copper wire.
Electrically ground oven.
Failure to follow these instructions can result in death,
fire, or electrical shock.
The microwave oven is manufactured with a neutral (white)
power supply wire and a cabinet-connected green (or bare)
ground wire.
1. Disconnect power.
2. Feed the exible conduit from the microwave oven through
the opening in the cabinet.
3. Remove junction box cover if it is present.
4. Install a UL-listed or CSA-approved conduit connector
to the junction box.
5. Route the exible conduit from the microwave oven to the
junction box through a UL-listed or CSA-approved conduit
connector.
6. Tighten screws on conduit connector.
7. Complete electrical connection.
A. UL-listed or CSA-approved conduit connector
3-Wire Cable with Ground from Home Power Supply
to Microwave Oven Cable with 4 Wires
1. Connect the 2 black wires (G) together using a UL-listed wire
connector.
2. Connect the 2 white wires (C) using a UL-listed wire
connector.
3. Connect the 2 red wires (F) together using a UL-listed wire
connector.
4. Connect the 2 green (or bare) wires (B) together using a
UL-listed wire connector.
5. Install junction box cover.
A. Cable from home power supply
B. Green (or bare) wires
C. White wires
D. 4-wire cable from microwave oven
E. UL-listed or CSA-approved conduit
connector
F. Red wires
G. Black wires
H. UL-listed wire connector
I. Junction box
B
C
D
H
F
A
G
E
I
A
Install Microwave Oven
1. Using 2 or more people, lift the microwave oven partially
into the cabinet cutout. If a spacer kit has been installed,
lift the microwave oven over it and position the microwave
oven between the guide strips.
AB
C
C
A. Spacer bar ange
B. Spacer bar
C. Microwave oven

6
Complete Installation
1. Check that all parts are now installed. If there is an extra
part, go back through the steps to see which step was
skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For microwave oven use and cleaning, read the Use and
Care Guide.
Check Operation of Microwave Oven
1. Fill a microwave-safe container with 1 cup (250 mL) of water
and place container on the turntable inside the microwave
oven. Close door rmly.
2. Touch COOK.
3. Set power level, temperature, and cook time to “2:00”
minutes.
4. Press START.
If microwave oven does not operate, check the
following:
■Household fuse is intact and tight; or circuit breaker has
not tripped.
■Electrical supply is connected.
■See “Troubleshooting” section in the Use and Care
Guide.
When the display reads “1:00” minute, open the microwave
oven door. The microwave oven should stop cooking. Close
door rmly. The interior microwave oven light should turn off.
5. Touch START to resume a preset cycle. The microwave oven
should begin cooking, and the microwave oven interior light
should be on.
Let microwave oven complete cooking time. Tones will
sound at the end of the cooking time, and the microwave
oven will shut off.
6. Open microwave oven door and slowly remove container.
Water in container should be hot.
7. To set the clock and other microwave oven functions, refer
to the Use and Care Guide.
If you need Assistance or Service:
Please reference the “Assistance or Service” section of the
Use and Care Guide or contact the dealer from whom you
purchased your built-in microwave oven.
2. Push against the front frame of the microwave oven to insert
oven into cabinet. Push microwave oven completely into
cabinet and center in cabinet cutout.
NOTE: Open microwave oven door and push against
seal area of microwave oven front frame when pushing
microwave oven into cabinet. Do not push against outside
edges.
3. Using an ¹⁄8" (0.32 cm) drill bit, predrill pilot holes through
the mounting rails on each side of the microwave oven.
4. Securely fasten microwave oven to cabinet using two ³⁄4"
at-head screws provided. Insert the screws through holes
in mounting rails. Do not overtighten screws.
A
B
B
A. Mounting rail
B. Flat-head screws
5. Replace convection grid, turntable, and support hub.
6. Reconnect power.
7. Display panel will light briey, and the clock should appear
in the display.
8. If display panel does not light, please reference the
“Assistance or Service” section of the Use and Care Guide
or contact the dealer from whom you purchased your
microwave oven.

7
SÉCURITÉ DU FOUR À MICRO-ONDES ENCASTRÉ
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant
d’entreprendre l’installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Outils nécessaires
■Tournevis Phillips
■Tournevis à lame plate
■Mètre ruban
■Niveau
■Perceuse (pour l’installation
dans un placard mural)
■Foret de ¹⁄8" (3 mm)
(pour installations dans
un placard mural)
■Foret de 1" (2,5 cm)
(pour installation dans
un placard mural)
Pièces nécessaires
■Un connecteur de conduit (homologation UL ou CSA)
■Connecteurs de ls (homologation UL)
Outillage nécessaire – Installation en afeurement
■Ensemble en acier inoxydable pour installation en
afeurement pour modèles de 30" (76,2 cm), pièce numéro
W10752697A
■Ensemble en acier inoxydable pour installation en
afeurement pour modèles de 27" (68,6 cm), pièce numéro
W10752698A
Pour commander, voir la section “Assistance ou service”
du Guide d’utilisation et d’entretien.
A
B
CD
A. Barres de calage (2)
B. Évent inférieur (1)
C. Vis rondelle à tête hexagonale de ³⁄8" (4)
D. Vis à tête bombée de ¾" (4)
Consulter les codes locaux. Vérifier l’alimentation électrique
existante. Voir “Spécifications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.
Pièces fournies
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes
et règlements en vigueur.
■Respecter les dimensions indiquées pour les ouvertures
à découper dans les placards. Ces dimensions tiennent
compte des dégagements de séparation minimaux
nécessaires pour le four à micro-ondes.
■L’espace d’installation dans un encastrement doit
permettre la formation d’une enceinte complète autour
de la partie encastrée du four à micro-ondes.
■Une source d’électricité avec liaison à la terre est
nécessaire. Voir la section “Spécications électriques”.
■Le boîtier de connexion doit être situé 3" (7,6 cm) maximum
au-dessous de la surface d’appui lorsque le four est installé
dans un placard mural. Un trou d’un diamètre minimal
de 1" (2,5 cm) doit avoir été percé dans l’angle arrière
gauche de la surface de support pour le passage du câble
d’alimentation de l’appareil jusqu’au boîtier de connexion.

8
■Pour une installation au-dessus d’un seul four encastré,
le boîtier de connexion doit se trouver à l’intérieur
du placard mural.
■Si l'on installe le boîtier de connexion sur le mur arrière,
derrière le four à micro-ondes, le boîtier de connexion doit
être encastré et placé dans l’angle inférieur ou supérieur
du placard, à gauche ou à droite, sans quoi le four
ne pourra pas passer dans l’ouverture de placard
destinée à le recevoir.
■La surface de support du four à micro-ondes doit être
robuste, horizontale et en afeurement avec le bas de
l’ouverture découpée dans le placard. Le plancher doit
pouvoir supporter un poids de 90 lbs (41,0 kg).
IMPORTANT : An d’éviter d’endommager les placards,
consulter l’installateur ou le fabricant des placards pour
déterminer si les matériaux utilisés peuvent subir un
changement de couleur, une déstratication ou d’autres
dommages. Ce four a été conçu conformément aux
exigences des normes UL et CSA International et respecte
les températures maximales permises de 194°F (90°C) pour
les placards en bois.
Dimensions du produit
Fours à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)
B
E
C
D
A
Modèles de 27" (68,6 cm)
A. 25³⁄8" (64,5 cm)
B. 197/8" (50,3 cm) de hauteur
totale
C. 26³⁄4" (68,0 cm) de largeur
totale
D. 21¹⁄2" (54,6 cm)
E. 17³⁄8" (44,1 cm)
Modèles de 30" (76,2 cm)
A. 28³⁄8" (72,1 cm)
B. 197⁄8" (50,3 cm) de hauteur
totale
C. 29³⁄4" (75,6 cm) de largeur
totale
D. 21¹⁄2" (54,6 cm)
E. 17³⁄8" (44,1 cm)
Trousse d’entretoise pour four à micro-ondes
de 27" (68,6 cm) et 30" (76,2 cm)
A
Modèles de 27" (68,6 cm)
A. 26³⁄4" (67,9 cm) de largeur
totale
Modèles de 30" (76,2 cm)
A. 29³⁄4" (75,6 cm) de largeur
totale
REMARQUE : La trousse d’entretoise du four à micro-ondes
permet d’installer le four dans un encastrement d’une hauteur
maximale comprise entre 17³⁄8" et 17³⁄4" (44,1 et 45,1 cm).
Dimensions du placard
Fours à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)
A
B
C
D
E
FG
Modèles de 27" (68,6 cm)
A. 27" (68,6 cm) min. de largeur
de placard
B. 19
7
⁄8" (50,3 cm) entre le bas
de l’encastrement et le bas
de la porte du placard supérieur
C. 40" (101,6 cm) du fond
de l’encastrement au plancher
(recommandé)
D. 25¹⁄2" (64,8 cm) de largeur
d’encastrement
E. 1¹⁄2" (3,8 cm) min. du fond
de l’encastrement au dessus
de la porte du placard
F. Hauteur recommandée
pour l’encastrement de 17
5
⁄8"
(44,7 cm) (convient à une
hauteur d’encastrement
comprise entre 17³⁄8" [44,1 cm]
et 17³⁄8" [45,1 cm])
G. 21
7
⁄8" (55,5 cm) min.
de profondeur d’encastrement
Modèles de 30" (76,2 cm)
A. 30" (76,2 cm) min. de largeur
de placard
B. 19
7
⁄8" (50,3 cm) entre le bas
de l’encastrement et le bas
de la porte du placard supérieur
C. 40" (101,6 cm) du fond
de l’encastrement au plancher
(recommandé)
D. 28¹⁄2" (72,4 cm) de largeur
d’encastrement
E. 1¹⁄2" (3,8 cm) min. du fond
de l’encastrement au dessus
de la porte du placard
F. Hauteur recommandée
pour l’encastrement de 17
5
⁄8"
(44,7 cm) (convient à une
hauteur d’encastrement
comprise entre 17³⁄8" [44,1 cm]
et 17³⁄4"[45,1 cm])
G. 21
7
⁄8" (55,5 cm) min.
de profondeur d’encastrement
La trousse d’entretoise du four à micro-ondes (à acheter
auprès de votre revendeur) permet d’installer le four à
micro-ondes dans un encastrement d’une hauteur maximale
de 19" à 19¹³⁄16" (48,3 à 50,2 cm). Utiliser les trousses suivantes
en fonction de la taille du four :
27" (68,6 cm) Acier inoxydable – Modèle W10469901
30" (76,2 cm) Acier inoxydable – Modèle W10469903
Pour commander, voir la section “Assistance ou service”
du Guide d’utilisation et d’entretien.

9
2 3/16"
(5,5 cm)
A
B
1"
(2,5 cm)
à partir
du
dessus
du four
Modèles approuvés : JJW2430, JJW2427, JMW2427, JJW3430
Spécifications électriques
Si l’on utilise un conducteur distinct de liaison à la terre lorsque
les codes le permettent, il est recommandé qu’un électricien
qualié vérie que la liaison à la terre et le calibre des
conducteurs sont conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four
à micro-ondes, consulter un électricien qualié.
Ce four à micro-ondes doit être raccordé à un système
permanent, métallique de câblage relié à la terre.
S’assurer que la connexion électrique et le calibre des ls
sont appropriés et conformes au National Electrical Code, aux
normes ANSI/NFPA 70 – dernière édition, ou aux normes CSA
C22.1-94, au Code canadien de l’électricité, Partie 1 et C22.2
N° O-M91 – dernière édition, et à tous les codes et règlements
locaux.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Pour un four à micro-ondes raccordé en
permanence :
Le four à micro-ondes doit être raccordé à un système
de câblage permanent en métal relié à la terre, ou le
câblage d'alimentation doit inclure un conducteur de
liaison à la terre connecté à la borne ou à un fil de
liaison à la terre sur le four à micro-ondes.
INSTRUCTIONS DE LIAISON
À LA TERRE
CONSERVER CES INSTRUCTIONS
A
A. Plaque signalétique
■Le four à micro-ondes est alimenté par une tension
nominale de 120/240 volts sous 20 A, contient 4
conducteurs (L1, L2,N et terre) dans le câble exible et
doit être connecté à un circuit de 20 A d’intensité nominale
maximale, protégé contre les surintensités sur les circuits
L1 et L2.
■On recommande d’utiliser un fusible ou un disjoncteur
temporisé.
■Le câble exible du four à micro-ondes doit être connecté
directement dans le boîtier de connexion.
■Ne pas couper le conduit. La longueur du conduit fourni
est destinée à faciliter l’entretien/le dépannage éventuel
du four.
Distances de dégagement minimales
pour l’installation
Pour une installation correcte, les distances de dégagement
minimales suivantes doivent être respectées au-dessus
et au-dessous de l’ouverture dans le placard.
Installation par le dessus – Four encastré simple
A. Placard supérieur
B. Four inférieur simple
Raccordement électrique
Pour installer le four à micro-ondes correctement, il faut établir
le type de raccords électriques que l’on utilisera et suivre
les instructions indiquées ici.
■Le four à micro-ondes doit être alimenté par une source
d’électricité appropriée (caractéristiques de tension et
fréquence spéciées sur la plaque signalétique). La plaque
signalétique se trouve sous le tableau de commande,
le long de l’évent du four.
■L’installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■Si le domicile est équipé d’un câblage en aluminium,
suivre les instructions suivantes :
1. Raccorder une section de câble en cuivre massif
aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
xer le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant
de connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes
locaux et de l’industrie, et être conformes aux pratiques
de câblage reconnues.
Pour les critères d’alimentation électrique, se reporter
au tableau suivant :
Tension Four à micro-ondes avec convection
120/240 VCA 19,9 A/3250 W
120/208 VCA 19,9 A/3250 W

10
INSTRUCTIONS D’INSTALLATION
Installation de la trousse d’entretoise
REMARQUES :
■La trousse d’entretoise du four à micro-ondes permet
d’installer le four dans un encastrement d’une hauteur
maximale comprise entre 177⁄16" (44,1 cm) et 177⁄8"
(45,3 cm).
■Si la hauteur d’ouverture du placard est supérieure à
177⁄16" (44,1 cm), on doit installer la trousse d’entretoise.
Passer à “Assemblage de la trousse d’entretoise”.
■Si la hauteur d’ouverture du placard est inférieure à 177⁄16"
(44,1 cm), il n’est pas nécessaire d’installer la trousse
d’entretoise. Passer à “Préparation du four à micro-ondes
encastré”.
Assemblage de la trousse d’entretoise
1. Fixer l’évent du bas aux barres de calage à l’aide des quatre
vis rondelle à tête hexagonale de ³⁄8".
REMARQUE : Les rebords de la barre de calage doivent
être orientés vers l’extérieur.
A
B
C
D
D
A. Évent inférieur
B. Rebord de la barre de calage
C. Barres de calage
D. Vis rondelle à tête hexagonale de ³⁄8"
Installation de la trousse d’entretoise
1. Centrer la trousse d’entretoise pour four à micro-ondes
assemblée contre le rebord inférieur avant de l’ouverture
découpée dans le placard.
2. À l’aide d’un foret de ¹⁄8" (0,32 cm), percer dans
les trous de montage des barres de calage pour créer
des avant-trous.
3. Fixer la trousse d’entretoise assemblée au placard
à l’aide des quatre vis à tête plate de ¾". Ne pas serrer
excessivement les vis.
A
B
A. Vis à tête cylindrique bombée de ¾"
B. Trousse d’entretoise
Préparation du four
à micro-ondesencastré
1. Repérer le câblage existant pour éviter de le percer
ou de l’endommager lors de l’installation.
2. Pour éviter d’endommager le plancher, placer le four
à micro-ondes sur une feuille de carton avant l’installation.
Lors des opérations de levage, ne pas prendre prise sur
la poignée ou sur une quelconque partie du châssis avant.
3. Retirer les matériaux d’emballage et les rubans adhésifs
du four à micro-ondes.
4. Retirer et conserver à part les grilles et autres articles
se trouvant à l’intérieur du four à micro-ondes.
5. Retirer le matériel à l’intérieur du sachet de documentation.
6. Rapprocher le four à micro-ondes et la feuille de carton
de l’emplacement nal du four à micro-ondes.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four à micro-ondes.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Raccordement électrique
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre rigide de calibre 12.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Le câblage de ce four à micro-ondes comporte un conducteur
d’alimentation électrique neutre (blanc) et un conducteur de
liaison à la terre vert (ou nu) connecté à la caisse.
1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble exible depuis le four à
micro-ondes jusqu’à l’espace d’installation dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier
de connexion.

11
A
Raccordement du câble à 3 conducteurs avec terre
de l’alimentation du domicile au câble du four
à micro-ondes à 4 conducteurs
B
C
D
H
F
A
G
E
I
A. Câble de l’alimentation électrique
du domicile
B. Conducteurs verts (ou nus)
C. Conducteurs blancs
D. Câble à 4 conducteurs du four
à micro-ondes
E. Connecteur de conduit
(homologation UL ou CSA)
F. Conducteurs rouges
G.Conducteurs noirs
H.Connecteur de fils
(homologation UL)
I. Boîtier de connexion
1. Connecter ensemble les 2 conducteurs noirs (G) avec
unconnecteur de ls (homologation UL).
2. Connecter les 2 conducteurs blancs (C) avec un connecteur
de ls (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (F) avec
un connecteur de ls (homologation UL).
4. Connecter ensemble les 2 conducteurs verts (ou nus)
avec un connecteur de ls (homologation UL).
5. Installer le couvercle du boîtier de connexion.
Installation du four à micro-ondes
1. À l’aide d’au moins 2 personnes, soulever le four
à microondes et l’introduire partiellement dans l’ouverture
d’encastrement du placard. Si l’on a installé une trousse
d’entretoise, soulever le four à micro-ondes et le placer par
dessus celle-ci puis placer le micro-ondes entre
les languettes de guidage.
A. Rebord de la barre de calage
B. Barre de calage
C. Four à micro-ondes
AB
C
C
4. Installer un connecteur de conduit (homologation UL
ou CSA) sur le boîtier de connexion.
5. Acheminer le conduit de câble exible depuis le four
à microondes jusqu’au boîtier de connexion – utiliser
un connecteur de conduit (homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Achever le raccordement électrique.
A. Connecteur de conduit (homologation UL ou CSA)
2. Pousser contre le châssis avant du four à micro-ondes pour
introduire le four dans le placard. Enfoncer complètement
le four à micro-ondes dans le placard et le centrer dans
la cavité du placard.
REMARQUE : Ouvrir la porte du four à micro-ondes et pousser
sur la zone du joint du châssis avant du four à microondes
lorsque l'on introduit le four à micro-ondes dans le placard.
Ne pas pousser contre les bords externes.
3. À l’aide d’un foret de ¹⁄8" (0,32 cm), percer des avant-trous
dans les glissières de montage situées de chaque côté
du four à micro-ondes.

W10768186A
02/2015
Printed in U.S.A.
Imprimé aux États-Unis
®/TM © 2015. Used under license in Canada. All rights reserved.
®/TM © 2015. Utilisé sous licence au Canada. Tous droits réservés.
A
B
B
A. Glissière de montage
B. Deux vis à tête plate
5. Réinstaller la grille de convection, le plateau rotatif et l’axe
de support.
6. Reconnecter la source de courant électrique.
7. Le tableau d’afchage s’allume brièvement et l'horloge
devrait apparaître sur l’afchage.
8. Si le tableau d’afchage ne s’allume pas, consulter
la section “Assistance ou service” du Guide d’utilisation
et d’entretien ou contacter le marchand qui vous a vendu
le four à microondes.
Achever l’installation
1. Vérier que toutes les pièces sont maintenant installées.
S’il reste une pièce, passer en revue les différentes étapes
pour découvrir laquelle aurait été oubliée.
2. Vérier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d’emballage.
4. Pour l'utilisation et le nettoyage du four à micro-ondes,
lire le Guide d’utilisation et d'entretien.
Vérication du fonctionnement du four à micro-ondes
1. Remplir un récipient adapté aux micro-ondes avec 1 tasse
(250 mL) d'eau et le placer sur le plateau rotatif du four
à micro-ondes. Bien fermer la porte.
2. Appuyer sur COOK (cuisson).
3. Régler le niveau de puissance, la température et le temps
de cuisson à “2:00” minutes.
4. Appuyer sur START (mise en marche).
Si le four à micro-ondes ne fonctionne pas, contrôler
ce qui suit :
■Le fusible du domicile est intact et bien serré.
Le disjoncteur ne s’est pas déclenché.
■L’appareil est sous tension.
■Voir la section “Dépannage” dans le Guide d’utilisation
et d’entretien.
Lorsque l’afcheur indique “1:00” minute, ouvrir la porte
du four à micro-ondes. La cuisson au four à micro-ondes
doit s’arrêter la cuisson. Bien fermer la porte. La lampe
intérieure du four à micro-ondes doit s’éteindre.
5. Appuyer sur START (mise en marche) pour poursuivre le
programme préréglé. Le four à micro-ondes doit commencer
la cuisson et la lampe intérieure du four à micro-ondes doit
être allumée.
Laisser le four à micro-ondes terminer la durée de cuisson.
Des signaux sonores retentissent à la n de la durée
de cuisson et le four à micro-ondes s’éteint.
6. Ouvrir la porte du four à micro-ondes et retirer lentement
le contenant. L’eau dans le contenant doit être chaude.
7. Pour le réglage de l’horloge et d’autres fonctions du four
à micro-ondes, consulter le Guide d’utilisation et d’entretien.
Si vous avez besoin d’assistance ou de service :
Consulter la section “Assistance ou service” du Guide
d’utilisation et d’entretien ou contacter le marchand chez
qui le four à micro-ondes encastré a été acheté.
4. Fixer solidement le four à micro-ondes au placard à l’aide
des deux vis à tête plate de ³⁄4" fournies. Insérer les vis à
travers les trous des glissières de montage. Ne pas serrer
excessivement les vis.
