KeySonic Redhurtle KSM-1000 RFM User manual

… touch the difference
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in
a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the interference by one of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is con-
nected.
- Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate this equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Bedienungsanweisung
Red hurtle
Irrtümer und Auslassungen vorbehalten 2

… touch the difference
1. Einleitung Red hurtle
1.1 Besondere Eigenschaften
•Kabellose 2,4 GHz Laser-Mini-Maus im sportlichen Design
•Effektvolle Metallic-Rot-Lackierung mit seitlicher matt schwarzer, spürbar sanfter SoftSkin-
Beschichtung
•Ergonomisch kompakte Universalbauform für Rechts- und Linkshänder mit 3-Tasten-
Funktionalität (inkl. 4-Wege Scrollrad)
•Weitreichende und zuverlässige 2,4 GHz Funkübertragung bis max. 10 m Entfernung zum
Computer
•Hervorragende Präzision und volle Geschwindigkeit – 30× genauer gegenüber optischen
Standardmäusen
•1600 dpi Laser-Sensor mit Umschalttaste für 1200 dpi und 800 dpi während des Betriebs
(on the fly)
•Mehrfarbige LED in der Mittel-Taste zur Anzeige der eingestellten dpi-Auflösung, einer
geringen Batteriekapazität sowie des Synchronisationsvorgangs
•Praktischer Transport-Clip für den
Super-Mini USB-Empfangsstecker –
in der Arretierung gleichzeitige
Abschaltung der Batterie
•Plug & Play-Installation ohne speziellen
Treiber
•Exklusive Geschenk-Box als ansprechende
Retail-Verpackung
•Optimal für den mobilen Notebook-Einsatz
bzw. für den Office- und Heim-Anwender
mit Vorliebe für eine geringe Baugröße
1 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Bedienungsanweisung Red hurtle
1.2 Technische Daten
Maus-Tasten: 2× Maus-Funktionstasten (zu erwartende Lebensdauer >3 Mio. Klicks)
1× Vier-Wege-Scroll-Rad (Klick auf Druck sowie auf-, ab-, links-, rechts-Funktion)
1× dpi-Umschalttaste (inkl. LED: grün = dpi- bzw. rot = Batterie schwach-Anzeige)
1× Synchronisationsknopf (zurNeusynchronisierungmitdemUSB-Empfangsstecker)
Maus-Sensor / Wellenlänge: Pixart PAW3603/PAN3603 830 – 860 mm
Sensor-Auflösung: 1600 dpi / 1200 dpi / 800 dpi Auflösung per Umschalttaste on the fly wählbar,
dpi-Anzeige durch grüne LED: an / schwach / aus für je 10 s
Beschleunigung / Geschwin-
digkeit / Abtastrate: 20 g / 0,71 m/s / 6700 fps
Übertragungsfrequenz /
Modulationsverfahren: 2,402 GHz – 2,482 GHz / GFSK (Gaussian Frequency Shift Keying)
Übertragungsrate / Übertra-
gungsbandbreite: 1 Mbps / 1 MHz
Ausgangsleistung: 2 dBm
Funkreichweite: ca. 6 m / max. 10 m (bei optimalen Voraussetzungen)
Spannungsversorgung /
Batterietyp:
+3 VDC ±5 %
2× AA 1,5 V / mit 2× AAA 1,5 V doppelte Betriebszeit
Stromaufnahme ca.: Betrieb: 9,3 mA
Standby: 1,21 mA (nach 1 Sek.)
Sleep-Modus: 0,68 mA (nach 1 Min.)
Ruhezustand: 0,10 mA (nach 5 Min.)
Temperatur: Betrieb: 0 °C bis +40 °C
Lagerung: -20 °C bis +60 °C
Feuchtigkeit: Betrieb und Lagerung: 0 % bis 90 % rel.
Benötigte Schnittstelle: USB 2.0 (abwärtskompatibel zu Version 1.1)
Lieferumfang: Maus, USB-Empfangsstecker, 1 Satz Batterien, Bedienungsanleitung,
Installations-CD
Zertifiziert: CE, FCC, WEEE/RoHS
Kompatibilität: Win 98SE / ME / 2000 / XP / Vista
Mac OS X ab V10.2 und höher
Irrtümer und Auslassungen vorbehalten 2

… touch the difference
2. Sicherheitshinweise
Sicherheitshinweise
1. Diese Produkt ist ein Laser-Produkt gemäß
IEC 60825-1, Klasse 1
2. Unser Produkt entspricht den FCC und CE
Anforderungen
3. Dieses Produkt enthält keine austauschbaren
Teile. Eine andere Nutzung als in der Bedie-
nungsanleitung beschrieben kann zu Schäden
oder Gefahren führen.
Bitte richten Sie den Laserstrahl niemals auf die Augen eines Menschen!
3 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Bedienungsanweisung Red hurtle

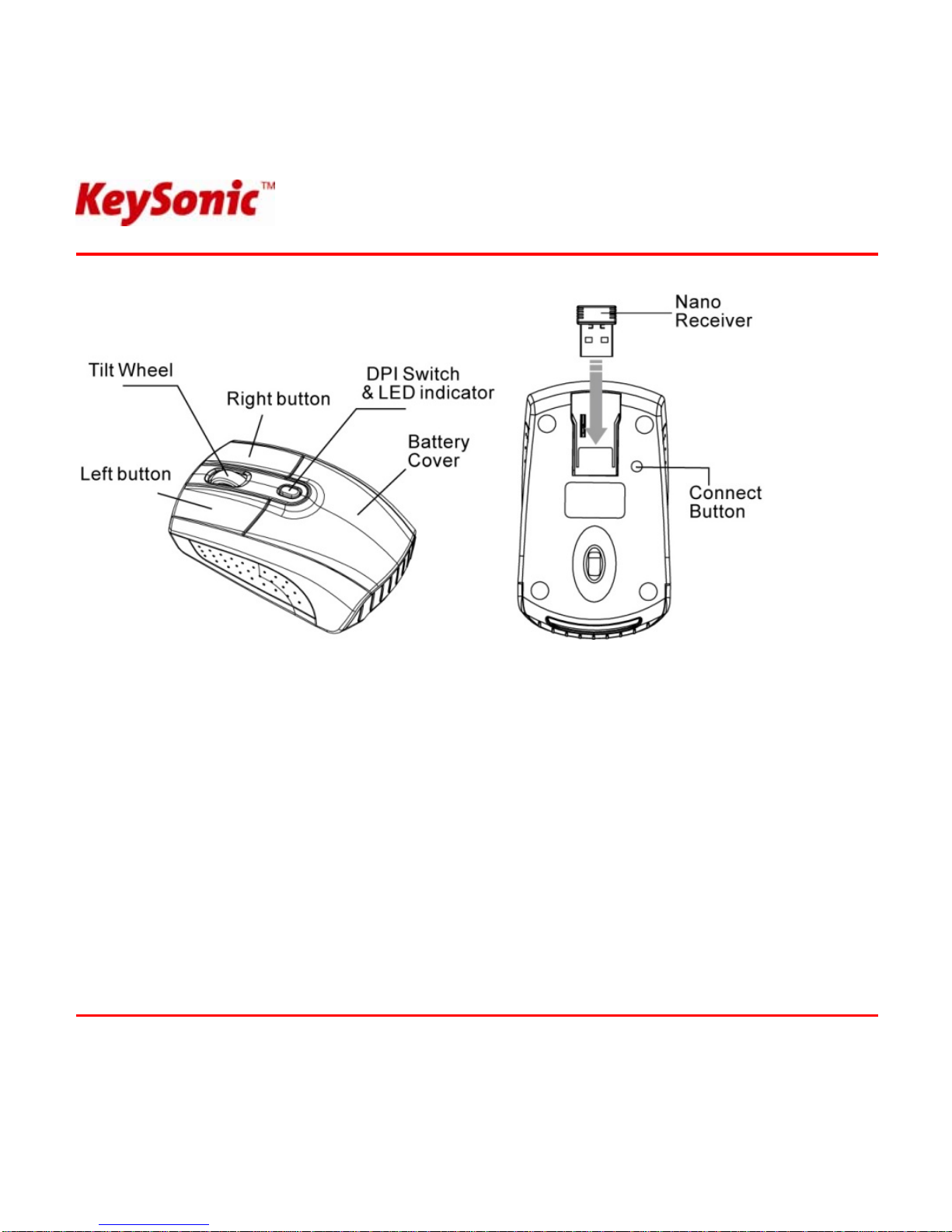

Funktionelle Beschreibung
DPI Umschalter
Die Helligkeit der LED-Anzeige am Scrollrad zeigt die DPI-Einstellung, die verwendet wird. Es
gibt drei verschiedene Einstellungen:
zHell: 1600 DPI
zDunkler: 1200 DPI
zKein Licht: 800 DPI
Die bevorzugte Einstellung ist 1600 DPI. Sie können die DPI-Einstellungen einfach umschalten.
Um Energie zu sparen ist die LED-Anzeige nur 10 Sekunden aktiv.
Irrtümer und Auslassungen vorbehalten 4

… touch the difference
Installation der Batterien
Schritt 1: Ziehen Sie die Abdeckung des Batteriefaches ab.
Schritt 2: Legen Sie die Batterien wie abgebildet in die dafür vorgesehenen Kammern.
Schritt 3: Schließen Sie den Deckel wieder.
Für eine längere Betriebsdauer nutzen bitte Sie zwei AA Batterien statt zwei AAA Batterien.
Schaltnetzteile u. v. m., aber auch durch eine unterschiedliche Ladekapazität
Information zur Altbatterie-Entsorgung (Batterieverordnung)
Die neue Batterieverordnung verpflichtet Hersteller und Importeure, alle Altbatterien zurückzu-
nehmen, zu sortieren und zu entsorgen. Der Verbraucher ist verpflichtet, verbrauchte Batterien
im Handel oder bei einer kommunalen Sammelstelle abzugeben. Die Entsorgung im Hausmüll ist
laut Batterieverordnung ausdrücklich verboten. Von uns erhaltene Batterien können Sie auch
nach Gebrauch zu uns unter der nachstehenden Adresse ausreichend frankiert per Post zurück-
senden:
MaxPoint Handelsgesellschaft mbH, Kurt-Fischer-Straße 50, D-22926 Ahrensburg
Batterien, die Schadstoffe enthalten, sind mit d
gekennzeichnet, ähnlich dem Symbol in der
Abbildung. Unter dem Mülltonnen-Symbol be
det sich die chemische Bezeichnung des Schad-
stoffes - "Cd" für Cadmium. "Pb" steht für Blei,
"Hg" für Quecksilber.
em Symbol einer durchgekreuzten Mülltonne
fin-
5 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Bedienungsanweisung Red hurtle
Irrtümer und Auslassungen vorbehalten 6
Herstellen der Verbindung zwischen Receiver und Maus
1. Stecken Sie den Nano-Receiver in einen USB-Anschluss Ihres Computers.
2. Legen Sie die Batterien in die Maus ein, dann folgen Sie den nachfolgenden Schritten.
3. Wenn die Maus nicht erkannt wird, starten Sie den Pairing Modus.
4. Pairing: Stecken Sie den Nano-Receiver noch einmal in den USB-Anschluss Ihres Compu-
ters. Wenn die Maus nach 10 Sekunden immer noch nicht erkannt wird, drücken Sie die
“Connect”-Taste auf der Unterseite der Maus. (Der Nano-Receiver hat eine Auto-Pairing-
Funktion).
5. Die LED-Anzeige an der Maus blinkt dauerhaft während des Pairing-Modus, sie hört auf zu
blinken, wenn das Pairing mit dem Receiver erfolgreich beendet ist. Die Maus bleibt da-
nach aus.
6. Wenn die Batterie fast leer ist, beginnt die Batterieanzeige zu blinken.
7. Bitte entnehmen Sie weitere Details der Software von der beiliegenden CD.

… touch the difference
Während des Pairing-Vorgangs
Haftungsausschlusserklärung des Herstellers
Für Informationen in diesem Dokument behält sich der Hersteller Änderungen ohne Mitteilung vor und geht
keinerlei Verpflichtungen ein. Durch dieses Dokument wird, weder ausgedrückt noch angedeutet, keinerlei
Garantie oder Erklärung in Bezug auf Qualität, Genauigkeit oder Eignung für einen bestimmten Zweck über-
nommen. Der Hersteller behält sich das Recht vor, jederzeit Änderungen zum Inhalt dieses Dokumentes zu
machen und/ oder die dazugehörigen Produkte unverbindlich zu ändern ohne Verpflichtung, Personen oder
Organisationen über derartige Änderungen in Kenntnis zu setzen. Unter keinen Umständen ist der Hersteller
haftbar für direkte, indirekte, spezielle, zufällige oder Folgeschäden, die durch die Nutzung oder Unmöglichkeit
der Nutzung des Produktes oder der Dokumentation entstehen, selbst wenn auf die Möglichkeit solcher Schä-
den hingewiesen wurde. Dieses Dokument enthält Materialien, die durch Copyright geschützt sind. Alle Rechte
sind vorbehalten. Es ist untersagt, diese Bedienungsanleitung oder Teile daraus ohne die schriftliche Einwilli-
gung der Autoren in irgendeiner Form zu vervielfältigen oder zu verbreiten, in welcher Form, zu welchem Zweck
und mit welchen Mitteln auch immer. Produktnamen, die in diesem Dokument erwähnt werden, dienen aus-
schließlich als Verkaufsbezeichnung. Alle Handelsmarken, Produktnamen oder Markennamen, die in diesem
Dokument erwähnt werden, sind eingetragenes Eigentum des jeweiligen Inhabers.
7 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

… touch the difference
1.2 Technical data:
Mouse buttons: 2× Mouse function keys (Life expectancy >3 million clicks)
1× Four ways scroll wheel (Clickingonpressureaswellasup,down,left,rightfunction)
1× dpi shift key (incl. LED: green = dpi / red = Battery low indication)
1× synchronisation button (for new synchronisation with the USB adapter)
Mouse sensor / Wave length: Pixart PAW3603/PAN3603 830 – 860 mm
Sensor resolution: 1600 dpi / 1200 dpi / 800 dpi; Resolution selectable via shift key on the fly
dpi indication by green LED: on / low / off - for every 10 s
Acceleration / Speed /
Scanning rate: 20 g / 0.71 m/s / 6700 fps
Transmission frequency /
Modulation process: 2.402 GHz – 2.482 GHz / GFSK (Gaussian Frequency Shift Keying)
Transmission rate / Transmis-
sion spectrum: 1 Mbps / 1 MHz
Power output: 2 dBm
Operation distance: approx. 6 m / max. 10 m (under optimal conditions)
Power supply / Battery type: +3 VD
C
±5 % / 2× AA 1.5 V / with 2× AAA 1.5 V double operation time
Power consumption approx.: Operating: 9.3 mA
Standby: 1.21 mA (after 1 sec.)
Sleep mode: 0.68 mA (after 1 min.)
Idle mode: 0.10 mA (after 5 min.)
Temperature: Operation: 0 °C up to +40 °C
Storage: -20 °C up to +60 °C
Humidity: Operating and storage: 0 % up to 90 % rel.
Required interface: USB 2.0 (downwards compatible to version 1.1)
Scope of delivery: Mouse, USB adapter, 1 set of batteries, user manual, installation CD
Certified: CE, FCC, WEEE/RoHS
Compatibility: Win 98SE / ME / 2000 / XP / Vista
Mac OS X from V10.2 and higher
9 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Operation Manual Red hurtle
Safety notice
Safety Notice
1. This product complies with IEC 60825-1, class 1
laser product.
2. Your product complies with FCC and CE rules.
3. This product has no serviceable parts. Use of
controls or adjustments of procedures other than
the user guide may result in danger.
Please DO NOT direct the laser beam at anyone’s eye.
E&OE 10

… touch the difference
Functional Introduction
DPI Switch
The brightness of LED indicator on the scrolling wheel indicates the DPI setting in use. There
are three different settings:
zBright: 1600 DPI
zDim: 1200 DPI
zNo light: 800 DPI
The default setting is 1600 DPI. You can easily switch between DPI settings. In order to save
power, the LED display will only last for 10 seconds.
11 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Operation Manual Red hurtle
Installing the batteries
Step 1: Pull the battery cover backward.
Step 2: Insert the batteries as shown inside the battery compartment.
Step 3: Replace the cover.
For extra usage hours, use two AA batteries instead of two AAA batteries.
Information on disposal of old batteries (Battery Regulation)
The new Regulation obliges battery manufacturers and importers to take back, sort and dispose
all old batteries. The consumer is obliged to give back used batteries in retail stores or in munici-
pal collection points. The disposal in municipal waste is explicitly prohibited according to Battery
Regulation. You can send batteries purchased from us after consumption to the following address
via sufficient stamped mail:
MaxPoint Handelsgesellschaft mbH, Kurt-Fischer-Straße 50, D-22926 Ahrensburg
Batteries, which contain pollutants, are marked with the symbol of a crossed-out dustbin, similar
to the symbol in the illustration. The chemical
description of the pollutant is situated below the
symbol of the dustbin. “Cd” stands for Cadmium,
“Pb” for Lead, “Hg” for Mercury.
E&OE 12

… touch the difference
Setup the Connection between the Receiver and the Mouse
1. Plug the Nano receiver into the USB port of your computer.
2. Insert the batteries into the mouse, then follow the steps below.
3. If the mouse is not working, please put it into pairing mode.
4. Pairing: Re-plug the Nano receiver into the USB port of your computer. If the mouse does
not work after 10 seconds, then press the connect buttons on the mouse.
(Nano receiver has auto pairing function).
5. The LED indicator on mouse flashes steadily when it is in pairing mode and stops blinking
when it is successfully paired with the receiver. The mouse remains off afterwards.
6. When the battery is low, the Low Power indicator blinking.
7. Please see the included software on CD for details.
13 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Operation Manual Red hurtle
E&OE 14
During pairing
Manufacturer's Disclaimer Statement
The information in this document is subject to change without notice and does not represent a commitment on
the part of the vendor. No warranty or representation, either expressed or implied, is made with respect to the
quality, accuracy or fitness for any particular purpose of this document. The manufacturer reserves the right to
make changes to the content of this document and/or the products associated with it at any time without
obligation to notify any person or organization of such changes. In no event will the manufacturer be liable for
direct, indirect, special, incidental or consequential damages arising out of the use or inability to use this product
or documentation, even if advised of the possibility of such damages. This document contains materials pro-
tected by copyright. All rights are reserved. No part of this manual may be reproduced or transmitted in any
form, by any means or for any purpose without expressed written consent of its authors. Product names
appearing in this document are mentioned for identification purchases only. All trademarks, product names or
brand names appearing in this document are registered property of their respective owner.

… touch the difference
1. Introduction Red hurtle
1.1 Caractéristiques
•2,4 GHz laser mini souris sans fil au design sportif
•Couleur rouge métallique laquée avec noir mat, revêtement SoftSkin sur les côté de la
souris
•Construction ergonomique, universel et compact, pour droitier et gaucher. 3 boutons de
fonction (dont une roulette à 4 directions)
•Transmission radio puissante et fiable à 2,4 GHz, avec une portée de 10 m autour de
l’ordinateur
•Vitesse et précision excellente – 30x plus précise qu’une souris optique standard
•Capteur laser 1600 dpi avec changement de la sensibilité possible à 800 ou 1200 dpi
pendant l’utilisation (à la volée)
•Led multicolore sur le bouton central, indiquant la résolution dpi, la batterie faible ainsi que
le processus de synchronisation
•Mini adaptateur USB facilement transportable avec la souris – Une fois verrouillée, la
batterie est immédiatement coupée
•Installation Plug & Play sans pilote spécial
•Boite cadeau exclusive faisant office
d’emballage
•Optimale pour une utilisation nomade au
bureau comme à la maison, pour des
utilisateurs recherchant une souris de
petite taille
15 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Manuel d’Utilisation Red racy
1.2 Information Technique
Boutons de la souris : 2× boutons de fonction (Durée de vie > 3 millions de clic)
1× roulette 4 directions (Pressez pour cliquer et fonction haut, bas, gauche, droite)
1× touche shift pour dpi (inclu Led: vert = dpi / rouge = indication de batterie faible)
1× bouton de synchronisation (pourunenouvellesynchronisationavecl’adaptateurUSB)
Capteur de la souris / Lon-
gueur d'onde : Pixart PAW3603/PAN3603 830 – 860 mm
Résolution du Capteur : 1600 dpi / 1200 dpi / 800 dpi ; Résolution changeable à la volée par un bouton,
Résolution dpi par Led verte : On / bas / Off – toutes les 10 s
Accélération / vitesse /
rafraichissement : 20 g / 0,71 m/s / 6700 fps
Fréquence de transmission /
Processus de modulation :
2,402 GHz – 2,482 GHz / GFSK (Gaussian Frequency Shift Keying)
Débit de transmission / Bande
de transmission : 1 Mbps / 1 MHz
Puissance de sortie : 2 dBm
Distance effective : env. 6 m / max. 10 m (conditions optimales)
Alimentation / Type de pile : +3 VDC ±5 %
2× AA 1,5 V / avec 2× AAA 1,5 V double temps de fonctionnement
Consommation Courant env. : Utilisation : 9,3 mA
En stand-by : 1,21 mA (après 1 sec.)
En veille : 0,68 mA (après 1 min.)
Au repos : 0,10 mA (après 5 min.)
Température : Utilisation : 0 °C jusqu’à +40 °C
Stockage : -20 °C jusqu’à +60 °C
Humidité : Utilisation et stockage : 0 % jusqu’à 90 % rel.
Interface nécessaire : USB 2.0 (compatibilité descendante USB 1.1)
Contenu de l’emballage : Souris, adaptateur USB, 1 set de batteries, Manuel d’Utilisation, CD d’installation
Certifié : CE, FCC, WEEE/RoHS
Compatibilité : Win 98SE / ME / 2000 / XP / Vista
Mac OS X V10.2 et supérieur
Sous réserve d’erreurs ou d’omissions 16

… touch the difference
Avis de sécurité
Information de conformité
1. Ce produit répond aux normes IEC 60825-1
concernant les produits laser de classe 1.
2. Ce produit répond aux normes FCC et CE.
3. Ce produit ne contient pas de pièces répa-
rables par l’utilisateur. Toutes opérations
autres que celles indiquées par le manuel
d’utilisation ne sont pas recommandées.
Ne surtout pas diriger le faisceau laser vers les yeux d’une personne.
.
17 Version 1.0 (2008/10/31) ●© 2008 by MaxPoint Handelsges. mbH

Manuel d’Utilisation Red racy
Sous réserve d’erreurs ou d’omissions 18
Introduction
Switch DPI
La luminosité de l’indicateur Led sur la souris indique le paramètre DPI utilisé. Il y a 3 différents
paramètres :
zFort: 1600 DPI
zFaible: 1200 DPI
zEteint: 800 DPI
Le paramètre par défaut est à 1600 DPI. Vous pouvez facilement changer de résolution DPI. fin
d’économiser les piles, l’affichage LED ne restera que 10 secondes.
