KitchenAid Architect Series II KSCS25FVSS User manual

INSTALLATION INSTRUCTIONS
Counter Depth Side by Side Refrigerator
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. INSTALLATION REQUIRES 2 OR MORE PEOPLE.
INSTRUCCIONES DE INSTALACIÓN
Refrigerador de dos puertas con profundidad de mostrador
IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. LA INSTALACIÓN REQUIERE DE 2 O MÁS PERSONAS.
INSTRUCTIONS D’INSTALLATION
Réfrigérateur côte à côte à profondeur de comptoir
IMPORTANT :LIRE ET CONSERVER CES INSTRUCTIONS. L’INSTALLATION NÉCESSITE
L’INTERVENTION DE 2 PERSONNES OU PLUS.
Assistance or Service
If You Have Questions
If you have questions about operating, cleaning or maintaining
your refrigerator, see the Use & Care Guide.
If You Need Service
Maintain the quality built into your refrigerator by calling an
authorized service company.
To locate an authorized service company, see the Use & Care
Guide for the number to call, phone the dealer from whom you
purchased the refrigerator, or check the yellow pages of your local
phone directory.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment.
Dealer name____________________________________________________
Serial number __________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Purchase date __________________________________________________
Table of Contents / Índice / Table des matières
ASSISTANCE OR SERVICE ............................ 1
REFRIGERATOR SAFETY............................... 2
INSTALLATION REQUIREMENTS ................. 2
Tools and Parts ............................................. 2
Product Dimensions...................................... 2
Location Requirements................................. 4
Electrical Requirements ................................ 4
Water Supply Requirements......................... 5
INSTALLATION INSTRUCTIONS ................... 5
Unpack the Refrigerator................................ 5
Install New Water Line .................................. 5
Connect Water Supply.................................. 6
Plug in Refrigerator ....................................... 7
Prepare the Water System............................ 7
Level Refrigerator.......................................... 7
Door Height Adjustment ............................... 8
Complete Installation .................................... 8
AYUDA O SERVICIO TÉCNICO...................... 9
SEGURIDAD DEL REFRIGERADOR .............. 9
REQUISITOS DE INSTALACIÓN .................... 9
Piezas y herramientas................................... 9
Medidas del producto................................. 10
Requisitos de ubicación.............................. 12
Requisitos eléctricos................................... 12
Requisitos del suministro de agua.............. 12
INSTRUCCIONES DE INSTALACIÓN .......... 13
Desempaque el refrigerador ....................... 13
Cómo instalar una tubería de agua nueva.. 13
Conexión del suministro de agua ............... 14
Cómo enchufar el refrigerador.................... 15
Preparación del sistema de agua ............... 15
Cómo nivelar el refrigerador ....................... 15
Cómo ajustar la altura de la puerta............. 16
Complete la instalación............................... 16
ASSISTANCE OU SERVICE .......................... 17
SÉCURITÉ DU RÉFRIGÉRATEUR................ 17
EXIGENCES D’INSTALLATION .................... 17
Outillage et pièces....................................... 17
Dimensions du produit................................ 18
Exigences d'emplacement ......................... 20
Spécifications électriques........................... 20
Spécifications de l’alimentation en eau ...... 20
INSTRUCTIONS D’INSTALLATION............. 21
Déballage du réfrigérateur .......................... 21
Installation d’une nouvelle
canalisation d’eau ....................................... 21
Raccordement à la canalisation d'eau ....... 22
Brancher le réfrigérateur ............................. 23
Préparer le système d'eau.......................... 23
Nivellement du réfrigérateur........................ 23
Ajustement de la hauteur des portes.......... 24
Achever l’installation ................................... 24
2318510

2
REFRIGERATOR SAFETY
INSTALLATION REQUIREMENTS
Tools and Parts
IMPORTANT:
■Observe all governing codes and ordinances.
■Installer: Leave Installation Instructions with homeowner.
■Homeowner: Keep Installation Instructions for future reference
and for the local electrical inspector’s use.
■Keep cardboard shipping piece or plywood under refrigerator
until it is installed in the operating position.
■Comply with installation specifications and dimensions.
■Remove any moldings or decorative panels from kitchen
cabinets that prevent the refrigerator from being serviced.
■Contact a qualified electrical installer.
TOOLS NEEDED:
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
PARTS NEEDED:
■Your refrigerator dealer has a kit available with a ¹⁄₄" (6.35 mm)
saddle-type shutoff valve, a union, and copper tubing.
■Or you can purchase a ¹⁄₄" (6.35 mm) copper tubing with
shutoff valve and a ¹⁄₄" (6.35 mm) compression fitting
(coupling).
■Depending on water line connections, you may also need a ¹⁄₄"
(6.35 mm) nut and ¹⁄₄" (6.35 mm) ferrule.
Product Dimensions
Top View
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
■Hand drill or electric drill
(properly grounded)
■¹⁄₄" nut driver and drill bit
■Flat-blade screwdriver
■⁵⁄₁₆" or adjustable wrench
■⁷⁄₁₆" and ¹⁄₂" open-end
wrenches
■Two adjustable
wrenches
■³⁄₈" and ¹⁄₂" socket
wrenches
A. Dimensions may vary based on the model
24"
(61.0 cm)
27¹⁄₂"
(69.7 cm)
30¹⁄₈"
(76.4 cm) max.
35⁵⁄₈"
(90.5 cm)
A
15⁵⁄₈"
(39.6 cm) 19¹⁄₂"
(49.5 cm) 2⁵⁄₈"
(6.7 cm) max.
³⁄₈"
(95.3 mm)

3
Side View
■Height dimensions are shown with the leveling legs extended
to the minimum height of ¹⁄₄" (6.35 mm) below the refrigerator.
■The power cord is 66" (167.7 cm) long.
■The water line attached to the back of the refrigerator is 78"
(198.1 cm) long.
When leveling legs are fully extended to 1" (25 mm) below the
refrigerator, add ³⁄₄" (19 mm) to the height dimensions.
Front View
Model Size A B C
23'
(654 L) 68³⁄₄" (174.6 cm) 68⁷⁄₈" (175.0 cm) 68¹⁄₂" (174.0 cm)
25'
(694 L) 71³⁄₄" (182.2 cm) 71⁷⁄₈" (182.5 cm) 71¹⁄₂" (181.6 cm)
21¹⁄₄"
(54.1 cm)
66"
(167.7 cm)
3⁵⁄₈" (9.2 cm)
C
AB
Model Size Height A
23' (654 L)
25' (694 L) 64⁷⁄₈" (164.8 cm) 67³⁄₄" (172.1 cm)
35¹¹⁄₁₆"
(90.6 cm)
A
3⁵⁄₈"
(9.2 cm)

4
Opening Dimensions
■Height dimensions are shown with the leveling legs extended
to the minimum height of ¹⁄₄" (6.35 mm) below the refrigerator.
NOTE: When leveling legs are fully extended to 1" (25 mm)
below the refrigerator, add ³⁄₄" (19 mm) to the height
dimensions.
■Minimum fixed wall position is 13¹⁄₄" (34 cm) from the freezer
door and 16¹⁄₂" (42 cm) from the refrigerator door.
*For full-overlay cabinet doors with a trim kit, the opening height
must be adjusted as shown.
Door Swing Dimensions
Location must permit doors to open to a minimum of 150°. Allow
13¹⁄₄" (34 cm) minimum space between the side wall and the
freezer side of the refrigerator. Allow 16¹⁄₂" (42 cm) minimum
space between the side wall and the refrigerator side.
NOTE: Dimensions may vary based on model.
Location Requirements
NOTES:
■The cabinet depth refrigerator can be installed into a recessed
opening, at the end of cabinets or as a freestanding
refrigerator.
■If you are installing the refrigerator to fit flush with the front of
the base cabinets, all shoe molding and baseboards must be
removed from the rear of the refrigerator opening.
■For full-overlay cabinet doors, the height of the opening must
be 69¹⁄₈" (175.6 cm).
■Location should permit doors to open fully. See the “Door
Swing Dimensions” section.
■Do not install the refrigerator near an oven, radiator, or other
heat source, nor in a location where the temperature will fall
below 55°F (13°C).
■Floor must support refrigerator weight (more than 600 lbs
[272 kg], door panels and contents).
Electrical Requirements
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
IMPORTANT: If this product is connected to a GFCI (Ground Fault
Circuit Interrupter) protected outlet, nuisance tripping of the
power supply may occur, resulting in loss of cooling. Food quality
and flavor may be affected. If nuisance tripping has occurred, and
if the condition of the food appears poor, dispose of it.
Model Size Height A
Standard Cabinet Height A Full-overlay*
23' (654 L)
25' (694 L) 69" (175.3 cm) 72" (182.9 cm) 69¹⁄₈" (175.6 cm) 72¹⁄₈" (183.2 cm)
36"
(91.5 cm)
13¹⁄₄"
(34 cm) 16¹⁄₂"
(42 cm)
A
13⁵⁄₈"
(34.5 cm)
41³⁄₄"
(106 cm)
2⁵⁄₈"
(6.6 cm)
¹⁄₂"
(12.7 mm)
17"
(43.0 cm)
0"
(0.1 mm) 45¹⁄₂"
(115.6 cm
)
90˚
150˚

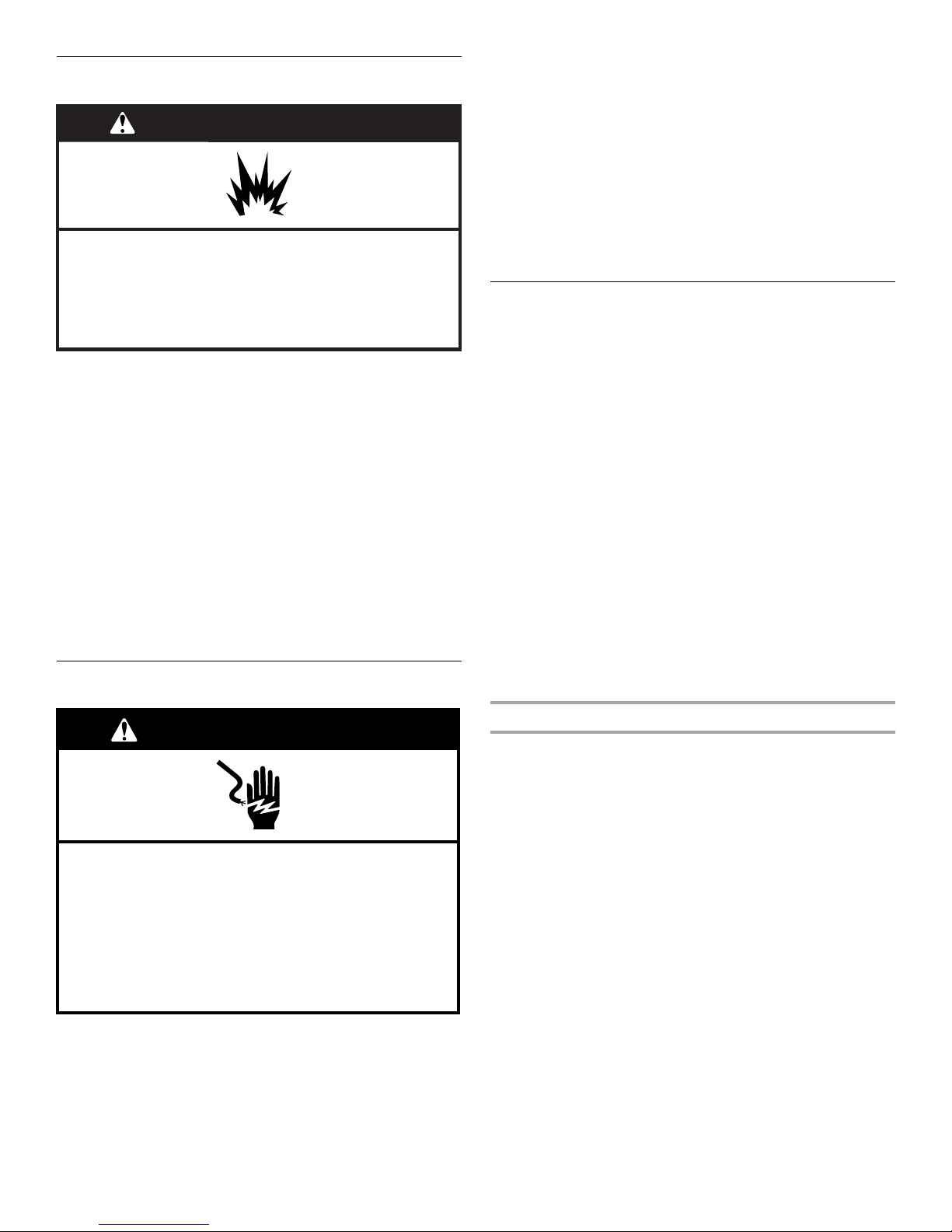

WARNING
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

5
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.
Water Supply Requirements
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
■All installations must meet local plumbing code requirements.
■Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 - 827 kPa) is required to operate the water dispenser
and ice maker. If you have questions about your water pressure,
call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
■Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
■Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
■If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water Filtration
System” in the Use & Care Guide.
If you have questions about your water pressure, call a licensed,
qualified plumber.
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
Remove the Packaging
If the ice storage bin is located on the door, remove the temporary
shield from underneath the ice storage bin. See “Ice Maker and
Storage Bin.”
Dispose of/recycle all packaging materials. Do not use sharp
instruments, rubbing alcohol, flammable fluids, or abrasive
cleaners to remove tape or glue. These products can damage the
surface of your refrigerator.
IMPORTANT:
■Use ³⁄₈" socket wrench to remove skids.
■All four leveling legs must contact the floor to support and
stabilize the full weight of the refrigerator.
Clean Before Using
After you remove all of the package materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
the Use & Care Guide.
Install New Water Line
(if required)
TOOLS NEEDED:
1. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
2. Find a ¹⁄₂" (12.70 mm) to 1¹⁄₄" (3.18 cm) vertical COLD water
pipe near the refrigerator.
NOTE: Horizontal pipe will work, but the following procedure
must be followed: Drill on the top side of the pipe, not the
bottom. This will help keep water away from the drill. This also
keeps normal sediment from collecting in the valve.
■Flat-blade screwdriver
■⁷⁄₁₆" and ¹⁄₂" Open-end or two
adjustable wrenches
■¹⁄₄" nut driver
■¹⁄₄" Drill bit
■Hand drill or electric drill
(properly grounded)
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
When MovingYour Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or “walk”the refrigerator when trying to move
it, as floor damage could occur.
■Flat-blade screwdriver
■⁷⁄₁₆" and ¹⁄₂" Open-end or
two adjustable wrenches
■¹⁄₄" Drill bit
■Hand drill or electric drill
(properly grounded)
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.

6
3. Determine the length of copper tubing you need. Measure
from the connection on the lower left rear of refrigerator to the
water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.
4. Using a grounded drill, drill a ¹⁄₄" (6.35 mm) hole in the cold
water pipe you have selected.
5. Fasten shutoff valve to cold water pipe with pipe clamp. Be
sure outlet end is solidly in the ¹⁄₄" (6.35 mm) drilled hole in the
water pipe and that washer is under the pipe clamp. Tighten
packing nut. Tighten the pipe clamp screws carefully and
evenly so washer makes a watertight seal. Do not overtighten
or you may crush the copper tubing, especially if soft (coiled)
copper tubing is used. Now you are ready to connect the
copper tubing.
6. Slip compression sleeve and compression nut on copper
tubing as shown in the diagram. Insert the end of the tubing
into the outlet end of the shutoff valve as far as it will go.
Screw the compression nut onto the outlet end with an
adjustable wrench. Do not overtighten.
7. Place the free end of the tubing into a container or sink, turn
ON main water supply and flush out tubing until water is clear.
Turn OFF the shutoff valve on the water pipe.
Connect Water Supply
Style 1 - Connection to Water Valve
1. Unplug refrigerator or disconnect power.
2. Before attaching copper tubing to refrigerator, flush at least
2 qt (1.9 L) of water through the copper tubing and into a
bucket to get rid of any particles in the water line.
3. Check for leaks around the saddle valve. Do not overtighten
clamp or sleeve. This will crush copper tubing.
4. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.
5. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help prevent
damage to the tubing when the refrigerator is pushed back
against the wall.
6. Turn shutoff valve ON.
7. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
8. The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in
the ¹⁄₄" (6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.
Style 2 - Connection to Water Line
1. Unplug refrigerator or disconnect power.
2. Remove and discard the shipping tape and the black nylon
plug from the gray, coiled water tubing on the rear of the
refrigerator.
3. Before attaching copper tubing to refrigerator, flush at least
2 qt (1.9 L) of water through the copper tubing and into a
bucket to get rid of any particles in the water line.
4. Check for leaks around the saddle valve. Do not overtighten
clamp or sleeve. This will crush copper tubing.
5. If the gray water tube supplied with the refrigerator is not long
enough, a ¹⁄₄" x ¹⁄₄" coupling is needed in order to connect the
water tubing to an existing household water line. Thread the
provided nut onto the coupling on the end of the copper
tubing.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
6. Turn shutoff valve ON.
7. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut
E. Compression sleeve
F. Shutoff valve
G. Packing nut
A
B
C
DEF
G
A. Tube clamp
B. Copper tubing
C. Compression nut
D. Valve inlet
A. Refrigerator water tubing
B. Nut (provided)
C.Bulb
D.Coupling (provided)
E. Ferrule (purchased)
F. Nut (purchased)
G. Household water line
A
B
C
D
A B C D E F G

7
Style 3 - Connection to Shut-off Valve
1. Unplug refrigerator or disconnect power.
2. Remove and discard the shipping tape and the black nylon
plug from the gray, coiled water tubing on the rear of the
refrigerator.
3. Before attaching copper tubing to refrigerator, flush at least
2 qt (1.9 L) of water through the copper tubing and into a
bucket to get rid of any particles in the water line.
4. Check for leaks around the saddle valve. Do not overtighten
clamp or sleeve. This will crush copper tubing.
5. Push the bulb end of the tubing into the water valve as far as it
will go. Thread the provided nut onto the water valve as
shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
6. Turn shutoff valve ON.
7. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
Plug in Refrigerator
1. Plug into a grounded 3 prong outlet.
Prepare the Water System
Please read before using the water system.
Immediately after installation, follow the steps below to make sure
that the water system is properly cleaned.
1. Open the freezer door and turn off the ice maker. The On/Off
switch is located on the top right side of the freezer
compartment. Move the switch to the OFF (right) setting as
shown.
NOTES:
■Make sure the base grille filter is properly installed and the
cap is in the horizontal position.
■Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection
before or after the system. Systems certified for cyst
reduction may be used on disinfected waters that may
contain filterable cysts.
2. Use a sturdy container to depress the water dispenser bar
until the water begins to flow. Flush the water system by
dispensing and discarding 1.5 gal. (5.4 L) of water. Cleaning
the system will take approximately 3 minutes and will help
clear air from the line. Additional flushing may be required in
some households.
NOTE: As air is cleared from the system, water may spurt out
of the dispenser.
3. Open the freezer door and turn on the ice maker. Move the
switch to the ON (left) position. See the Use & Care Guide for
further instructions on the operation of your ice maker.
■Allow 24 hours to produce the first batch of ice.
■Discard the first three batches of ice produced.
■Depending on your model, you may want to select the
maximum ice feature to increase the production of ice.
Level Refrigerator
IMPORTANT: All four leveling legs must contact the floor to
support and stabilize the full weight of the refrigerator.
Remove the Base Grille
1. Open the refrigerator doors to 90°.
2. Remove base grille. Grasp the grille with both hands. Lift up
and tilt the top of the grille toward you.
NOTE: Do not remove the Tech Sheets fastened behind the
grille.
A. Bulb
B. Nut (provided)
A
B
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

8
Level the Refrigerator
There is a set of two leveling bolts on each side of the refrigerator
behind the base grille. The top bolts adjust the rear of the
refrigerator, and the bottom bolts adjust the front of the
refrigerator.
1. Use a ¹⁄₂" (12.70 mm) socket wrench to adjust the leveling
bolts. Turn the leveling bolts to the right to raise or to the left to
lower the refrigerator. It may take several turns to adjust the tilt
of the refrigerator.
NOTE: Do not unscrew the leveling bolts too much when
lowering the refrigerator. The bolt head will start to come away
from the refrigerator when in the lowest position.
2. Adjust the front leveling bolts to bring the refrigerator top
parallel with the cabinet above the refrigerator.
■For standard cabinets, leave approximately ¹⁄₈" (3.18 mm)
gap between the refrigerator’s top hinges and the
cabinets.
■For full-overlay cabinets, leave ¹⁄₄" (6.35 mm) gap between
the refrigerator’s top hinges and the cabinets.
■If you do not have a cabinet above the refrigerator, simply
adjust the refrigerator to make it level.
3. Adjust the rear leveling bolt to bring the refrigerator level with
the side cabinets or cabinet end panels.
4. If you want, you may now use the four leveling bolts to raise
the refrigerator to reduce the gap between the refrigerator top
hinge and the cabinet opening. Check that all four leveling
legs still touch the floor and that the cabinet doors above the
refrigerator open all the way.
Replace Base Grille
1. Open the refrigerator doors to 90°.
2. Replace the base grille. Place the lower clips into the bottom
of the refrigerator and roll the grille up until it snaps into place.
Door Height Adjustment
TOOLS NEEDED: ⁵⁄₁₆" or adjustable wrench.
IMPORTANT: Models are preset with a quarter's-thickness
difference in door height and may not need adjusting.
If necessary after the refrigerator is loaded with food, follow the
steps below to adjust the door height up or down.
1. Locate the height adjustment bolt on the bottom hinge of the
refrigerator door.
NOTE: For easier access to the height adjustment bolt, the
refrigerator door should be closed.
2. Turn the height adjustment bolt using the ⁵⁄₁₆" or adjustable
wrench.
■To raise the height, turn the bolt to the right.
■To lower the height, turn the bolt to the left.
3. Check to make sure the doors are even at the top and bottom.
If necessary, continue to turn the height adjustment bolt.
Complete Installation
1. Turn water supply line valve to “Open”position.
2. Turn refrigerator switch to ON position. Wait a few minutes.
Check water line connections for leaks.
3. Set refrigerator and freezer compartment controls to the
midpoint setting. Check that the compressor is operating
properly and that all lights are working.
4. Flush water system before using. See “Prepare the Water
System.”
NOTE: If construction will continue after refrigerator has been
installed, set controls to OFF.
If refrigerator does not operate
■Check that the circuit breaker is not tripped or household fuse
blown.
■Check that the power supply cord is plugged into a grounded
3prongoutlet.
■See “Troubleshooting”in the Use & Care Guide.
A. Rear leveling bolt (top)
B. Front leveling bolt (bottom)
A. Top hinges
B. Front of the refrigerator
A
B
B
A

9
INSTRUCCIONES DE INSTALACIÓN
Ayuda o Servicio Técnico
Si tiene preguntas
Si usted tiene preguntas acerca del funcionamiento, la limpieza o
el mantenimiento de su refrigerador, vea el Manual de uso y
cuidado.
Si necesita servicio
Para mantener la calidad de su refrigerador, llame a una compañía
de servicio autorizado.
Para ubicar una compañía de servicio autorizada, vea el Manual
de uso y cuidado para saber a quénúmero tiene que llamar, llame
al distribuidor en donde compróel refrigerador o fíjese en las
páginas amarillas de su guía telefónica local.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar evidencia de la
compra o una fecha de instalación para obtener servicio bajo
la garantía.
Escriba la siguiente información acerca de su electrodoméstico
para ayudarle a obtener asistencia o servicio técnico si alguna vez
llegara a necesitarlo. Deberátener a mano el número completo
del modelo y de la serie. Puede encontrar esta información en la
etiqueta con el número de modelo y de serie que estáubicada en
la pared interior del compartimiento del refrigerador.
Nombre del distribuidor _________________________________________
Número de serie ________________________________________________
Dirección_______________________________________________________
Número de teléfono _____________________________________________
Número del modelo _____________________________________________
Fecha de compra _______________________________________________
SEGURIDAD DEL REFRIGERADOR
REQUISITOS DE INSTALACIÓN
Piezas y herramientas
IMPORTANTE:
■Observe todos los códigos y reglamentos aplicables.
■Instalador: Deje las instrucciones de instalación con el
propietario.
■Propietario: Guarde las instrucciones de instalación para
referencia futura y para que puedan ser usadas por el
inspector eléctrico local.
■Mantenga un tramo de cartón de empaque o de madera
contrachapada debajo del refrigerador hasta que lo instale en
su ubicación final.
■Cumpla con las especificaciones y medidas de instalación.
■Quite las molduras o los paneles decorativos de los armarios
de la cocina que impidan que se le pueda dar servicio al
refrigerador.
■Contacte a un instalador electricista calificado.
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO”o “ADVERTENCIA”. Estas palabras significan:

10
HERRAMIENTAS NECESARIAS:
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquí.
PIEZAS NECESARIAS:
■El distribuidor de su refrigerador tiene un juego disponible de
válvula de cierre tipo montura de ¼" (6,35 mm), una unión y
tubería de cobre.
■O usted puede comprar una tubería de cobre de ¼" (6,35 mm)
con válvula de cierre y un accesorio de compresión
(acoplamiento) de ¼" (6,35 mm).
■Dependiendo de las conexiones de la línea de agua, usted
también puede necesitar una tuerca de ¼" (6,35 mm) y una
férula de ¼" (6,35 mm).
Medidas del producto
Vista superior
Vista Lateral
■Las medidas de altura indicadas consideran las patas
niveladoras extendidas como mínimo ¼" (6,35 mm) por
debajo del refrigerador.
■El cable de suministro de energía es de 66" (167,7 cm) de
largo.
■La línea de agua ajustada a la parte posterior del refrigerador
es de 78" (198,1 cm) de largo.
Si las patas niveladoras están totalmente extendidas 1" (25 mm)
por debajo del refrigerador, agregue ³⁄₄" (19 mm) a las medidas de
altura.
■Taladro manual o eléctrico
(debidamente conectado a tierra)
■Llave para tuercas de ¹⁄₄"ybroca
■Destornillador de hoja plana
■Llave de ⁵⁄₁₆" o llave ajustable
■Llaves de boca
de ⁷⁄₁₆"y¹⁄₂"
■Dos llaves
ajustables
■Llaves de cubo
de ³⁄₈"y¹⁄₂"
A. Las dimensiones pueden variar según el modelo
24"
(61,0 cm)
27¹⁄₂"
(69,7 cm)
30¹⁄₈"
(76,4 cm) máx.
35⁵⁄₈"
(90,5 cm)
A
15⁵⁄₈"
(39,6 cm) 19¹⁄₂"
(49,5 cm) 2⁵⁄₈"
(6,7 cm) máx.
³⁄₈"
(95,3 mm)
Tamaño del
modelo AB C
23'
(654 L) 68³⁄₄" (174,6 cm) 68⁷⁄₈" (175,0 cm) 68¹⁄₂" (174,0 cm)
25'
(694 L) 71³⁄₄" (182,2 cm) 71⁷⁄₈" (182,5 cm) 71¹⁄₂" (181,6 cm)
21¹⁄₄"
(54,1 cm)
66"
(167,7 cm)
3⁵⁄₈" (9,2 cm)
C
AB

11
Vista frontal
Medidas de abertura
■Las medidas de altura indicadas consideran las patas
niveladoras extendidas como mínimo ¼" (6,35 mm) por
debajo del refrigerador.
NOTA: Si las patas niveladoras están totalmente extendidas
1" (25 mm) por debajo del refrigerador, agregue ³⁄₄" (19 mm) a
las medidas de altura.
■La posición fija mínima respecto de la pared es de 13¼"
(34 cm) desde la puerta del congelador y de 16½" (42 cm)
desde la puerta del refrigerador.
*Para las puertas de armarios completamente recubiertos con un
juego de adornos, debe ajustarse la altura de la abertura según
se muestra.
Medidas de oscilación de las puertas
La ubicación debe permitir que las puertas se abran a un mínimo
de 150°. Deje un espacio mínimo de 13¼" (34 cm) entre la pared y
el lado del congelador del refrigerador. Deje un espacio mínimo de
16¼" (42 cm) entre la pared y el lado del refrigerador.
NOTA: Las dimensiones pueden variar según el modelo.
Tamaño del modelo Altura A
23' (654 L)
25' (694 L) 64⁷⁄₈" (164,8 cm) 67³⁄₄" (172,1 cm)
35¹¹⁄₁₆"
(90,6 cm)
A
3⁵⁄₈"
(9,2 cm) Tamaño del
modelo Altura A Armario estándar Altura A Completamente
recubierto*
23' (654 L)
25' (694 L) 69" (175,3 cm) 72" (182,9 cm) 69¹⁄₈" (175,6 cm) 72¹⁄₈" (183,2 cm)
36"
(91,5 cm)
13¹⁄₄"
(34 cm) 16¹⁄₂"
(42 cm)
A
13⁵⁄₈"
(34,5 cm)
41³⁄₄"
(106 cm)
2⁵⁄₈"
(6,6 cm)
¹⁄₂"
(12,7 mm)
17"
(43,0 cm)
0"
(0,1 mm) 45¹⁄₂"
(115,6 cm)
90˚
150˚

12
Requisitos de ubicación
NOTAS:
■El refrigerador con profundidad de armario puede instalarse
empotrado, al final de los armarios o separado.
■Si estáinstalando el refrigerador para estar alineado con el
frente de los armarios de base, se deben quitar todas las
molduras y los zócalos de la parte poserior de la abertura del
refrigerador.
■Para puertas del armario completamente recubiertas, la altura
de la abertura debe ser de 69¹⁄₈" (175,6 cm).
■La ubicación deberápermitir que las puertas se abran
completamente. Vea la sección “Medidas de oscilación de las
puertas”.
■No instale el refrigerador cerca de un horno, radiador u otra
fuente de calor ni en una ubicación en la que la temperatura
puede bajar de los 55°F (13°C).
■El piso debe soportar el peso del refrigerador (más de 600 lbs
[272 kg], los paneles de las puertas y el contenido).
Requisitos eléctricos
Antes de mover el refrigerador a su posición definitiva, es
importante asegurarse que Ud. tiene la conexión eléctrica
adecuada.
Método de conexión a tierra recomendado
Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 ó20 amperios, debidamente
conectados a tierra. Se recomienda que se use un circuito
separado sólo para su refrigerador. Use un tomacorriente que no
se puede apagar con un interruptor. No use un cable eléctrico de
extensión.
IMPORTANTE: Si este producto estáconectado a un
tomacorriente protegido por GFCI (Ground Fault Circuit
Interrupter- Interruptor de circuito de falla eléctrica de puesta a
tierra), puede ocurrir un disparo molesto del suministro de
corriente, lo que resultaráen la pérdida de refrigeración. Esto
puede afectar la calidad y el sabor de los alimentos. Si ha
ocurrido un disparo molesto, y el alimento aparenta estar en
malas condiciones, deshágase del mismo.
NOTA: Antes de realizar cualquier tipo de instalación, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posición OFF (apagado) y luego desconecte el refrigerador de la
fuente de energía. Cuando Ud. haya terminado, reconecte el
refrigerador a la fuente de energía eléctrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posición deseada.
Requisitos del suministro de agua
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquí.
HERRAMIENTAS NECESARIAS:
NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una válvula de cierre tipo montura de ¹⁄₄" (6,35 mm), una
unión y tubería de cobre. Antes de comprar, asegúrese que la
válvula tipo montura cumpla con los códigos de plomería de su
localidad. No use una válvula perforadora o una válvula de
montura de ³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se
obstruye con más facilidad.
IMPORTANTE:
■Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomería.
■Use tuberías de cobre y revise si hay fugas. Instale tubería de
cobre sólo en áreas donde la temperatura va a permanecer
por encima del punto de congelación.
Presión del agua
Se necesita un suministro de agua fría con presión de agua entre
30 y 120 lbs/pulg²(207 a 827 kPa) para hacer funcionar el
despachador de agua y la fábrica de hielo. Si usted tiene
preguntas acerca de la presión de agua, llame a un plomero
competente autorizado.
Suministro de agua de ósmosis inversa
IMPORTANTE: La presión del suministro de agua que sale de un
sistema de ósmosis inversa y va a la válvula de entrada de agua
del refrigerador necesitaráser entre 30 y 120 lbs/pulg²(207 a
827 kPa).
Si se conecta un sistema de filtración de agua de ósmosis inversa
al suministro de agua fría, la presión de agua al sistema de
ósmosis inversa necesitaráser de un mínimo de 40 a 60 lbs/pulg²
(276 a 414 kPa).
Si la presión del agua del sistema de ósmosis inversa es menor de
40 a 60 lbs/pulg²(276 a 414 kPa):
ADVERTENCIA
Peligro de Explosión
Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador.
No seguir esta instrucción puede ocasionar la muerte,
explosión, o incendio.
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
■Destornillador de hoja plana
■Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o
dos llaves ajustables
■Llave para tuercas de ¹⁄₄"
■Broca de ¹⁄₄"
■Taladro manual o
eléctrico (debidamente
conectado a tierra)

13
■Fíjese si el filtro de sedimentos en el sistema de ósmosis
inversa estábloqueado y reemplácelo si fuera necesario.
■Deje que se vuelva a llenar el tanque de almacenaje del
sistema de ósmosis inversa después del uso intenso.
■Si su refrigerador tiene un cartucho del filtro de agua, se podrá
reducir la presión aún más si se usa en conjunto con un
sistema de ósmosis inversa. Quite el cartucho del filtro de
agua. Vea “Sistema de filtración de agua”en el Manual de uso
y cuidado.
Si tiene preguntas acerca de la presión del agua, llame a un
plomero competente autorizado.
INSTRUCCIONES DE INSTALACIÓN
Desempaque el refrigerador
Cómo quitar los materiales de empaque
Si el depósito de hielo estáubicado en la puerta, quite la pantalla
temporaria que se encuentra debajo del mismo. Vea “Fábrica de
hielo y depósito”.
Deshágase de todos los materiales de embalaje o recíclelos. No
use instrumentos filosos, alcohol para fricciones, líquidos
inflamables o productos de limpieza abrasivos para eliminar los
restos de cinta o goma. Estos productos pueden dañar la
superficie de su refrigerador.
IMPORTANTE:
■Use una llave de cubo de ³⁄₈" para quitar la plataforma.
■Las cuatro patas niveladoras deberán tocar el piso para
soportar y estabilizar el peso total del refrigerador.
Cómo limpiar su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo. Vea
las instrucciones de limpieza en el Manual de Uso y Cuidado.
Cómo instalar una tubería de agua nueva
(si es necesario)
HERRAMIENTAS NECESARIAS:
1. CIERRE el suministro principal de agua. ABRA la llave de agua
más cercana el tiempo suficiente para que la tubería de agua
se vacíe.
2. Busque una tubería vertical de agua FRÍA de ½" (12,70 mm) a
1¼" (3,18 cm) cerca del refrigerador.
NOTA: Una tubería horizontal funcionará, pero debe seguirse
el procedimiento indicado a continuación: taladre por el lado
de arriba de la tubería, no por debajo. Esto ayudaráa
mantener el agua alejada del taladro. Esto también evita que
se acumule el sedimento normal en la válvula.
3. Determine la longitud de la tubería de cobre que necesite.
Mida desde la conexión de la parte baja trasera izquierda del
refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m)
para poder mover el refrigerador para limpiarlo. Use tubería de
cobre de ¼" (6,35 mm) de diámetro externo. Asegúrese que
ambos extremos de la tubería de cobre están cortados a
escuadra.
4. Usando un taladro conectado a tierra, haga un orificio de ¼"
(6,35 mm) en la tubería de agua fría que Ud. eligió.
5. Sujete la válvula de cierre al tubo de agua fría empleando la
abrazadera para tubería. Asegúrese de que el extremo de
salida estéfirmemente insertado en el orificio de ¼" (6.35 mm)
en la tubería de agua y que la arandela estédebajo de la
abrazadera para tubería. Ajuste la tuerca de presión. Apriete
los tornillos de la abrazadera para tubería con cuidado y en
forma pareja de manera que la arandela provea un cierre
hermético. No apriete demasiado porque se puede quebrar la
tubería de cobre, especialmente si usa la tubería de cobre
blanda (enrollada). Ahora estálisto para conectar la tubería de
cobre.
6. Deslice la manga de compresión y la tuerca de compresión
sobre la tubería de cobre como se muestra en el gráfico.
Inserte el extremo de la tubería en el extremo de salida hasta
donde sea posible. Atornille la tuerca de compresión sobre el
extremo de salida con una llave ajustable. No apriete
demasiado.
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el refrigerador.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
Cómo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
Al mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni lo haga
“caminar”cuando lo trate de mover ya que podría dañar
el piso.
Información importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. Para su protección, el vidrio
templado se ha diseñado para hacerse añicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se dañen al caer.
■Destornillador de hoja plana
■Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o
dos llaves ajustables
■Broca de ¹⁄₄"
■Taladro manual o eléctrico
(debidamente conectado a
tierra)
A. Tubería de agua fría
B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión
E. Manga de compresión
F. Válvula de cierre
G. Tuerca de presión
A
B
C
DEF
G

14
7. Coloque el extremo libre de la tubería dentro de un recipiente
o fregadero, ABRA el suministro principal de agua para lavar
la tubería hasta que el agua salga limpia. CIERRE la válvula de
cierre del tubo de agua.
Conexión del suministro de agua
Estilo 1 - Conexión a la válvula de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Antes de fijar la tubería de cobre al refrigerador, deje correr
por lo menos 2 qt (1,9 L) de agua a través de la tubería de
cobre y dentro de una cubeta para eliminar cualquier partícula
dentro de la tubería de agua.
3. Busque fugas alrededor de la válvula tipo montura. No apriete
demasiado la abrazadera o la manga. Se puede quebrar la
tubería de cobre.
4. Fije el tubo de cobre a la entrada de la válvula usando una
tuerca de compresión y manga de compresión como se
muestra. Ajuste la tuerca de compresión. No apriete
demasiado.
5. Use la abrazadera para tubería en la parte trasera del
refrigerador para afianzar la tubería al refrigerador según se
muestra. Esto ayudaráa evitar daños a la tubería cuando el
refrigerador se empuje nuevamente contra la pared.
6. ABRA la válvula de cierre.
7. Revise si hay fugas. Ajuste las conexiones (incluso las de la
válvula) o tuercas que tienen fugas.
8. La fábrica de hielo estáequipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
¼" (6,35 mm) en cualquiera de las conexiones de la tubería.
Obtenga un filtro de agua del distribuidor de
electrodomésticos más cercano a su domicilio.
Estilo 2 - Conexión a la línea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Quite y deseche la cinta de empaque y el tapón de nailon
negro de la tubería gris de agua enrollada en la parte trasera
del refrigerador.
3. Antes de fijar la tubería de cobre al refrigerador, deje correr
por lo menos 2 qt (1,9 L) de agua a través de la tubería de
cobre y dentro de una cubeta para eliminar cualquier partícula
dentro de la tubería de agua.
4. Busque fugas alrededor de la válvula tipo montura. No apriete
demasiado la abrazadera o la manga. Se puede quebrar la
tubería de cobre.
5. Si el tubo de agua gris suministrado con el refrigerador no es
suficientemente largo, se necesita un acoplamiento de
¼"x¼" para conectar la tubería de agua a una línea
doméstica de agua existente. Enrosque la tuerca provista
sobre el acoplamiento en el extremo de la tubería de cobre.
NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas
con una llave de tuercas. No apriete demasiado.
6. ABRA la válvula de cierre.
7. Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la válvula).
Estilo 3 - Conexión a la válvula de cierre
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Quite y deseche la cinta de empaque y el tapón de nailon
negro de la tubería gris de agua enrollada en la parte trasera
del refrigerador.
3. Antes de fijar la tubería de cobre al refrigerador, deje correr
por lo menos 2 qt (1,9 L) de agua a través de la tubería de
cobre y dentro de una cubeta para eliminar cualquier partícula
dentro de la tubería de agua.
4. Busque fugas alrededor de la válvula tipo montura. No apriete
demasiado la abrazadera o la manga. Se puede quebrar la
tubería de cobre.
5. Empuje el extremo del bulbo de la tubería dentro de la válvula
de agua hasta que se detenga. Enrosque la tuerca provista
sobre la válvula de agua como se muestra.
NOTA: Apriete la tuerca a mano. Luego apriétela 2 vueltas con
una llave de tuercas. No apriete demasiado.
6. ABRA la válvula de cierre.
7. Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la válvula).
A. Abrazadera para tubería
B. Tubería de cobre
C. Tuerca de compresión
D. Entrada de la válvula
A
B
C
D
A. Tubería de agua al
refrigerador
B. Tuerca (provista)
C. Bulbo
D. Acoplamiento (provisto)
E. Férula (adquirida)
F. Tuerca (adquirida)
G.Línea de agua de la casa
A. Bulbo
B. Tuerca (provista)
A B C D E F G
A
B

15
Cómo enchufar el refrigerador
1. Enchufe a un contacto de pared de conexión a tierra de
3terminales.
Preparación del sistema de agua
Sírvase leer antes de usar el sistema de agua.
Inmediatamente después de la instalación, siga los pasos a
continuación para asegurarse de que el sistema de agua esté
debidamente limpio.
1. Abra la puerta del congelador y apague la fábrica de hielo. El
interruptor de encendido/apagado (On/Off) se encuentra en el
lado superior derecho del compartimiento del congelador.
Mueva el interruptor a la posición OFF (Apagado - hacia la
derecha) como se muestra.
NOTAS:
■Asegúrese de que el filtro de la rejilla de la base esté
instalado adecuadamente y que la tapa estéen la
posición horizontal.
■No use con agua que no sea microbiológicamente
segura o que sea de calidad desconocida sin
desinfectarla adecuadamente antes o después del
sistema. Pueden usarse sistemas certificados para la
reducción de quistes en aguas desinfectadas que
puedan contener quistes filtrables.
2. Use un recipiente resistente para oprimir la barra del
despachador de agua hasta que el agua comience a salir.
Limpie el sistema de agua distribuyendo y desechando
1,5 gal. (5,4 L) de agua. La limpieza del sistema tomará
aproximadamente 3 minutos y ayudaráa despejar el aire de la
línea. En algunas casas se podrárequerir limpieza adicional.
NOTA: A medida que sale aire del sistema, es posible que
salgan chorros de agua repentinos del despachador.
3. Abra la puerta del congelador y encienda la fábrica de hielo.
Mueva el interruptor a la posición ON (Encendido - hacia la
izquierda). Vea el Manual de Uso y Cuidado para obtener más
instrucciones sobre el funcionamiento de su fábrica de hielo.
■Deje transcurrir 24 horas para la producción del primer
lote de hielo.
■Deshágase de los tres primeros lotes de hielo producidos.
■Dependiendo de su modelo, puede ser que Ud. desee
elegir la característica máxima de hielo para incrementar
la producción de hielo.
Cómo nivelar el refrigerador
IMPORTANTE: Las cuatro patas niveladoras deberán hacer
contacto con el piso para soportar y estabilizar el peso total del
refrigerador.
Cómo quitar la rejilla de la base
1. Abra las puertas del refrigerador a 90°.
2. Quite la rejilla de la base. Tome la rejilla con las dos manos.
Levante e incline la parte superior de la rejilla hacia Ud.
NOTA: No quite las Hojas Técnicas que están sujetas detrás
de la rejilla.
Nivele el refrigerador
A cada lado del refrigerador detrás de la rejilla de la base hay un
juego de dos pernos de nivelación. Los pernos superiores
ajustarán la parte trasera del refrigerador y los pernos inferiores
ajustarán la parte frontal del refrigerador.
1. Utilice una llave de tubo de ¹⁄₂" (12,70 mm) para ajustar los
pernos niveladores. Gire los pernos niveladores a la derecha
para levantar el refrigerador o a la izquierda para bajarlo.
Puede precisar darle varias vueltas para ajustar la inclinación
del refrigerador.
NOTA: No desenrosque demasiado los pernos niveladores
cuando estébajando el refrigerador. La cabeza del perno
comenzaráa salirse del refrigerador cuando estéen la
posición más baja.
2. Ajuste los pernos niveladores frontales para llevar la parte
superior del refrigerador paralela al armario encima del
refrigerador.
■Para armarios estándares, deje un espacio de
aproximadamente ¹⁄₈" (3,18 mm) entre las bisagras
superiores del refrigerador y los armarios.
■Para armarios completamente recubiertos, deje un
espacio de ¹⁄₄" (6,35 mm) entre las bisagras superiores del
refrigerador y los armarios.
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
A. Perno nivelador trasero (superior)
B. Perno nivelador frontal (inferior)
A
B

16
■Si no tiene un armario encima del refrigerador,
simplemente ajuste el refrigerador para nivelarlo.
3. Ajuste el perno nivelador trasero para nivelar el refrigerador
con los armarios laterales o los paneles extremos del armario.
4. Si lo desea, puede usar ahora los cuatro pernos niveladores
para levantar el refrigerador y reducir el espacio entre la
bisagra superior del refrigerador y la abertura del armario.
Asegúrese de que las cuatro patas niveladoras todavía tocan
el piso y que las puertas del armario encima del refrigerador
abren completamente.
Vuelva a colocar la rejilla de la base
1. Abra las puertas del refrigerador a 90°.
2. Vuelva a colocar la rejilla de la base. Coloque las abrazaderas
inferiores en la parte inferior del refrigerador y deslice la rejilla
hacia arriba hasta que calce en su lugar.
Cómo ajustar la altura de la puerta
HERRAMIENTAS NECESARIAS: Llave de tuerca de ⁵⁄₁₆" o
ajustable.
IMPORTANTE: Los modelos son preajustados con una diferencia
de espesor de una moneda de 25 centavos en la altura de la
puerta y es posible que no necesiten ajuste.
Si fuera necesario después de llenar el refrigerador con alimentos,
ajustar la altura de la puerta hacia arriba o hacia abajo, siga los
pasos que se dan a continuación.
1. Ubique el perno para ajustar la altura en la bisagra inferior de
la puerta del refrigerador.
NOTA: Para fácil acceso al perno para ajustar la altura, la
puerta del refrigerador debe estar cerrada.
2. Gire el perno para ajustar la altura usando la llave de tuerca de
⁵⁄₁₆" o una llave de tuerca ajustable.
■Para elevar la altura, gire el perno hacia la derecha.
■Para bajar la altura, gire el perno hacia la izquierda.
3. Revise para asegurase de que las puertas estén a nivel en la
parte superior y en la parte inferior. De ser necesario, continúe
girando el perno para ajustar la altura.
Complete la instalación
1. Gire la válvula de la tubería de suministro de agua a la
posición “Abierta”.
2. Gire el interruptor del refrigerador a la posición ON
(encendido). Espere unos minutos. Busque fugas en las
conexiones de la tubería de agua.
3. Fije los controles del compartimiento del refrigerador y del
congelador en su posición central. Verifique que el compresor
estáfuncionando correctamente y que todas las luces
funcionan.
4. Enjuague el sistema de agua antes de utilizarlo. Vea “Prepare
el sistema de agua”.
NOTA: Si se sigue construyendo después de haber instalado el
refrigerador, fije los controles en OFF (Apagado).
Si el refrigerador no funciona
■Verifique que el disyuntor no se haya disparado o que no haya
explotado un fusible.
■Verifique que el cable del suministro de energía esté
enchufado en un contacto de pared de conexión a tierra de
3terminales.
■Vea “Solución de problemas”en el Manual de Uso y Cuidado.
A. Bisagras superiores
B. Frente del refrigerador
B
A

17
INSTRUCTIONS D’INSTALLATION
Assistance ou service
Si vous avez des questions
Si vous avez des questions concernant le fonctionnement, le
nettoyage ou l’entretien de votre réfrigérateur, consulter le Guide
d’utilisation et d’entretien.
Si vous avez besoin de service
Maintenez la qualitéde votre réfrigérateur en téléphonant àune
compagnie de service agréée.
Pour obtenir le nom et le numéro d’une compagnie de service
agréée, vérifier le Guide d’utilisation ou d’entretien pour le numéro
àcomposer, téléphoner au marchand chez qui l’appareil ménager
a étéachetéou consulter les Pages jaunes de votre annuaire
téléphonique.
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
ménager pour vous aider àobtenir assistance ou service en cas
de besoin. Vous devrez connaître le numéro de modèle et le
numéro de série au complet. Vous trouverez ces renseignements
sur la plaque signalétique située sur la paroi interne du
compartiment de réfrigération.
Nom du marchand ______________________________________________
Numéro de série ________________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Date d'achat____________________________________________________
SÉCURITÉ DU RÉFRIGÉRATEUR
EXIGENCES D’INSTALLATION
Outillage et pièces
IMPORTANT :
■Respecter toutes les prescriptions des codes et
règlements en vigueur.
■Installateur : Remettre les instructions d’installation au
propriétaire.
■Propriétaire : Conserver les instructions d’installation pour
consultation ultérieure et pour utilisation par l’inspecteur
local des installations électriques.
■Garder la pièce de carton ou de contreplaquéd’expédition
sous le réfrigérateur jusqu’à son installation à
l’emplacement de service.
■Observer les spécifications et dimensions d’installation.
■Enlever toute moulure ou tout panneau décoratif qui
empêche l’entretien du réfrigérateur.
■Communiquer avec un électricien qualifié.
OUTILLAGE REQUIS :
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécuritévous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécuritéet celle des autres est très importante.
Nous donnons de nombreux messages de sécuritéimportants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécuritéet de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécuritévous signale les dangers potentiels de décès et de blessures graves àvous
et àd’autres.
Tous les messages de sécuritésuivront le symbole d’alerte de sécuritéet le mot “DANGER”ou
“AVERTISSEMENT”. Ces mots signifient :
■Perceuse manuelle ou électrique
(convenablement reliée àla terre)
■Tourne-écrou de ¹⁄₄" et foret
■Tournevis àlame plate
■Cléde ⁵⁄₁₆" ou cléàmolette
■Clés plates
de ⁷⁄₁₆" et ¹⁄₂"
■Deux clés à
molette
■Clés àdouille
de ³⁄₈" et ¹⁄₂"

18
PIÈCES NÉCESSAIRES :
■Votre marchand de réfrigérateurs présente une trousse
avec un robinet d’arrêt àétrier de ¹⁄₄" (6,35 mm), un
raccord et un tube en cuivre.
■Ou vous pouvez acheter un tube en cuivre de ¹⁄₄"
(6,35 mm) avec un robinet d’arrêt et un raccord de
compression de ¹⁄₄" (6,35 mm).
■Selon les raccordements de la canalisation d’eau, il vous
faudra peut-être aussi un écrou de ¹⁄₄" (6,35 mm) et une
bague de ¹⁄₄" (6,35 mm).
Dimensions du produit
Vue de dessus
Vue latérale
■Les dimensions de hauteur sont illustrées avec les pieds de
nivellement déployés àla hauteur minimum de ¹⁄₄" (6,35 mm)
sous le réfrigérateur.
■Le cordon d'alimentation mesure 66" (167,7 cm) de long.
■La canalisation d'eau fixée àl'arrière du réfrigérateur mesure
78" (198,1 cm) de long.
Lorsque les pieds de nivellement sont complètement déployés à
1" (25 mm) sous le réfrigérateur, ajouter ³⁄₄" (19 mm) aux
dimensions de hauteur.
A. Les dimensions peuvent varier selon le modèle
24"
(61,0 cm)
27¹⁄₂"
(69,7 cm)
30¹⁄₈"
(76,4 cm) max.
35⁵⁄₈"
(90,5 cm)
A
15⁵⁄₈"
(39,6 cm) 19¹⁄₂"
(49,5 cm) 2⁵⁄₈"
(6,7 cm) max.
³⁄₈"
(95,3 mm)
Taille du
modèle ABC
23'
(654 L) 68³⁄₄" (174,6 cm) 68⁷⁄₈" (175 cm) 68¹⁄₂" (174 cm)
25'
(694 L) 71³⁄₄" (182,2 cm) 71⁷⁄₈" (182,5 cm) 71¹⁄₂" (181,6 cm)
21¹⁄₄"
(54,1 cm)
66"
(167,7 cm)
3⁵⁄₈" (9,2 cm)
C
AB

19
Vue de face
Dimensions de l’ouverture
■Les dimensions de hauteur sont illustrées avec les pieds de
nivellement déployés àla hauteur minimum de ¹⁄₄" (6,35 mm)
sous le réfrigérateur.
REMARQUE : Lorsque les pieds de nivellement sont
complètement déployés à1" (25 mm) sous le réfrigérateur,
ajouter ³⁄₄" (19 mm) aux dimensions de hauteur.
■La position du mur minimum est de 13¹⁄₄" (34 cm) de la porte
du congélateur et 16¹⁄₂" (42 cm) de la porte du réfrigérateur.
*Pour les portes d'armoire àrecouvrement complet avec
ensemble de garniture, la hauteur de l'ouverture doit être ajustée
tel qu'illustré.
Dimensions pour le pivotement des portes
L’emplacement d'installation doit permettre l’ouverture des portes
àun angle minimal de 150°. Prévoir un dégagement minimal de
13¹⁄₄" (34 cm) entre le mur latéral et le côtédu compartiment de
congélation. Prévoir un dégagement minimal de 16¹⁄₂" (42 cm)
entre le mur latéral et le côtédu compartiment de réfrigération.
REMARQUE : Les dimensions peuvent varier en fonction du
modèle.
Taille du modèle Hauteur A
23' (654 L)
25' (694 L) 64⁷⁄₈" (164,8 cm) 67³⁄₄" (172,1 cm)
35¹¹⁄₁₆"
(90,6 cm)
A
3⁵⁄₈"
(9,2 cm) Taille du modèle Hauteur A
Armoire standard Hauteur A Recouvrement
complet*
23' (654 L)
25' (694 L) 69" (175,3 cm) 72" (182,9 cm) 69¹⁄₈" (175,6 cm) 72¹⁄₈" (183,2 cm)
36"
(91,5 cm)
13¹⁄₄"
(34 cm) 16¹⁄₂"
(42 cm)
A
13⁵⁄₈"
(34,5 cm)
41³⁄₄"
(106 cm)
2⁵⁄₈"
(6,6 cm)
¹⁄₂"
(12,7 mm)
17"
(43,0 cm)
0"
(0,1 mm) 45¹⁄₂"
(115,6 cm)
90˚
150˚

20
Exigences d'emplacement
REMARQUES :
■Le réfrigérateur àprofondeur de comptoir peut être installé
dans un encastrement, àl’extrémitédes armoires ou en
position autonome.
■Si vous installez le réfrigérateur pour qu’il soit en affleurement
avec les armoires inférieures, il faut enlever toutes les
moulures et plinthes de l’arrière de l’ouverture du réfrigérateur.
■Pour les portes d'armoire àrecouvrement complet, la hauteur
de l'ouverture doit être de 69¹⁄₈" (175,6 cm).
■L’emplacement doit permettre l’ouverture complète des
portes. Voir la section “Dimensions pour le pivotement des
portes”.
■Ne pas installer le réfrigérateur près d’un four, d’un radiateur
ou d’une autre source de chaleur, ni dans un endroit oùla
température baissera au-dessous de 55°F (13°C).
■Le plancher doit supporter le poids du réfrigérateur (plus de
600 lb [272 kg], les panneaux de porte ainsi que le contenu).
Spécifications électriques
Avant de placer le réfrigérateur àson emplacement final, il est
important de vous assurer d'avoir la connexion électrique
appropriée.
Méthode recommandée de mise à la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise àla terre est nécessaire. Il est recommandéd'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur.
Utiliser une prise murale qui ne peut pas être mise hors circuit à
l'aide d'un commutateur. Ne pas utiliser de rallonge.
IMPORTANT : Si ce produit est connectéàune prise protégée
par un disjoncteur de fuite àla terre, un déclenchement
intempestif peut se produire et causer une perte de
refroidissement. La qualitéet la saveur des aliments risquent
d'être affectées. Si un déclenchement intempestif se produit et si
les aliments semblent de piètre qualité, jeter le tout.
REMARQUE : Avant d’exécuter tout type d’installation, nettoyage
ou remplacement d’une ampoule d’éclairage, tourner le réglage
(réglage du thermostat, du réfrigérateur ou du congélateur selon
le modèle) àOFF (arrêt) et déconnecter ensuite le réfrigérateur de
la source de courant électrique. Lorsque vous avez terminé,
reconnecter le réfrigérateur àla source de courant électrique et
mettre de nouveau le réglage (réglage du thermostat, du
réfrigérateur ou du congélateur selon le modèle) au réglage
désiré.
Spécifications de l’alimentation en eau
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
OUTILLAGE REQUIS :
REMARQUE : Votre marchand de réfrigérateurs présente une
trousse disponible avec un robinet d’arrêt àétrier de ¹⁄₄"
(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,
s’assurer que le robinet d’arrêt àétrier est conforme àvos codes
locaux de plomberie. Ne pas employer de robinet d’arrêt àétrier
de ³⁄₁₆" (4,76 mm) ou de type àpercer, ce qui réduit le débit d’eau
et cause une obstruction plus facilement.
IMPORTANT :
■Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer
les tubes en cuivre seulement àdes endroits oùla
température se maintient au-dessus du point de congélation.
Pression de l'eau
Une alimentation en eau froide avec une pression entre 30 et
120 lb/po2(207 - 827 kPa) est nécessaire pour faire fonctionner le
distributeur d'eau et la machine àglaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifiéagréé.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau entre le
système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po²(207 - 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordéàvotre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à60 lb/po²(276 à
414 kPa).
Si la pression de l'eau au système d'osmose inverse est inférieure
à40 à60 lb/po2(276 à414 kPa) :
■Vérifier pour voir si le filtre àsédiments du système d'osmose
inverse est bloquéet le remplacer si nécessaire.
■Laisser le réservoir du système d'osmose inverse se remplir
après une utilisation intense.
■Si votre réfrigérateur comporte un filtre àeau, celui-ci peut
réduire encore plus la pression de l'eau lorsqu'il est utilisé
avec un système d'osmose inverse. Retirer le filtre àeau. Voir
“Système de filtration d'eau”dans le Guide d’utilisation et
d’entretien.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifiéagréé.
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
AVERTISSEMENT
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à3 alvéoles reliée àla terre.
Ne pas enlever la broche de liaison àla terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
■Tournevis àlame plate
■Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou deux
clés àmolette réglables
■Tourne-écrou de ¹⁄₄"
■Foret de ¹⁄₄"
■Perceuse manuelle ou
électrique
(convenablement reliée
àla terre)
