INSTALLATION INSTRUCTIONS
24" (61 CM), 27" (68.6 CM), AND 30" (76.2 CM)
INDOOR/OUTDOOR ELECTRIC WARMING DRAWER
INSTRUCTIONS D'INSTALLATION
TIROIR-RÉCHAUD ÉLECTRIQUE POUR USAGE
INTÉRIEUR/EXTÉRIEUR DE
24" (61 CM), 27" (68,6 CM), ET 30" (76,2 CM)
WARMING DRAWER SAFETY
Table of Contents/Table des matières
WARMING DRAWER SAFETY ........................1
INSTALLATION REQUIREMENTS..................2
Tools and Parts..............................................2
Location Requirements .................................2
Electrical Requirements.................................3
INSTALLATION INSTRUCTIONS....................4
Install Warming Drawer .................................4
Complete Installation.....................................4
SÉCURITÉ DU TIROIR-RÉCHAUD .................5
EXIGENCES D'INSTALLATION.......................6
Outillage et pièces .........................................6
Exigences d'emplacement ............................6
Spécifications électriques..............................7
INSTRUCTIONS D'INSTALLATION ................8
Installation du tiroir-réchaud..........................8
Achever l'installation......................................8
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
9763140B
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

2
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
■Phillips screwdriver
■Hand or electric drill
■1³⁄₈" (3.5 cm) hole saw
Parts supplied
■Two #8–18 x ⁵⁄₈" screws
■Lens (for panel ready models)
Check local codes. Check existing electrical supply. See
“Electrical Requirements.”
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■Cutout dimensions that are shown must be used. Given
dimensions provide minimum clearance with warming drawer.
■Recessed installation area must provide complete enclosure
around the recessed portion of the warming drawer.
■Grounded electrical supply is required. See “Electrical
Requirements” section.
■Electrical supply outlet should be located in the rear wall on
the upper right-hand side of the cutout or in an adjacent
cabinet. The outlet must be recessed. If the electrical outlet is
located in an adjacent cabinet, a 1³⁄₈" (3.5 cm) minimum
diameter hole should have been drilled in the back of the
cutout or support surface to pass the power supply cord
through to the outlet.
■Warming drawer support surface must be solid, level and flush
with bottom of cabinet cutout.
For best performance results make sure the warming drawer is
leveled before completing installation. There is no way to level the
warming drawer after it has been installed. If the installation is not
level, the door may slide open or not seal tightly, allowing heat to
escape.
Product Dimensions
Cabinet Dimensions
Cabinet Side View
WARMING
DRAWER
SIZE
OVERALL
WIDTH (A) RECESSED WIDTH (B) RECESSED HEIGHT (C)
24"
(61 cm) 23³⁄₄" (60.3 cm) 22¹⁄₄" (56.5 cm) 9" (22.9 cm)
27"
(68.6 cm) 26³⁄₄" (67.9 cm) 25¹⁄₄" (64.1 cm) 9" (22.9 cm)
30"
(76.2 cm) 29³⁄₄" (75.6 cm) 28¹⁄₄" (71.8 cm) 9" (22.9 cm)
A
B
C
Warming
drawer
front
Support surface must be
solid, level, flush with
bottom of cabinet cutout.
22³⁄₄"
(57.8 cm)
recessed
oven depth
24"
(61 cm)
min. cutout
depth

3
Cabinet Front View
Warming drawer can be installed as an indoor single or double
installation or installed under a single oven. Two warming drawers
under a single oven are shown.
NOTE: The warming drawer cannot be leveled after being
installed.
For outdoor installation follow the cutout dimensions above.
Install the outdoor warming drawer in a permanent fixture.
Custom Wood Drawer Front
If you plan to install a custom wood panel to match your cabinets,
we recommend consulting a qualified cabinetmaker or carpenter.
The back of the wood panel must be sealed to avoid moisture
damage.
Electrical Requirements
IMPORTANT: The warming drawer must be electrically grounded
in accordance with local codes and ordinances, or in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70 or
Canadian Electrical Code, CSA C22.1.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■A 120 volt, 60 Hz., AC only, 15-amp fused, electrical circuit is
required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this warming drawer be provided.
■The model/serial rating plate is located above the left-hand
side receiving slide. The warming drawer must be removed to
view the model/serial rating plate. See the illustration below.
WARMING
DRAWER SIZE CUTOUT WIDTH (A) MIN. CABINET WIDTH (B)
24" (61 cm) 22¹⁄₂" (57.1 cm) 24" (61 cm)
27" (68.6 cm) 25¹⁄₂" (64.8 cm) 27" (68.6 cm)
30" (76.2 cm) 28¹⁄₂" (72.4 cm) 30" (76.2 cm)
2¹/₂" (6.4 cm) min.
2¹/₂" (6.4 cm) min.
9¹/₈" (23.2 cm)
4" (10.2 cm)
B
Recommended 4¹/₄" (10.8 cm)
Minimum 1" (2.5 cm)
A
9¹/₈" (23.2 cm)
Toe
kick
Warming
drawer
cutouts
120 volt
grounded
o
utlet
(or located
in adjacent
c
abinet)
A. Model/serial number plate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
A

4
INSTALLATION INSTRUCTIONS
Install Warming Drawer
1. Turn off power supply. Using 2 or more people, move warming
drawer close to its final location. Remove and discard
shipping materials, tape, and protective film from the warming
drawer. Remove and set aside racks and other parts from
inside warming drawer.
2. Make sure the that the warming drawer Temperature control
knob is set to the OFF position.
3. Support the warming drawer on a sturdy surface level with the
cutout opening.
4. Plug the power supply cord into the grounded 3 prong outlet.
5. Slide the warming drawer over half way into the cutout
opening.
6. Open warming drawer and slowly push against the front panel
to slide the drawer completely into the cabinet until the
flanges on the front panel meet the cabinet face.
7. Use the two #8–18 x ⁵⁄₈" screws provided to secure the
warming drawer frame to the cabinet.
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For warming drawer use and cleaning, read the Use and Care
Guide.
5. Turn the Temperature control knob to HI, and the red light
should illuminate.
If warming drawer(s) does not operate, check the
following:
■Household fuse is intact and tight; or circuit breaker has not
tripped.
■Warming drawer is plugged in and, electrical supply is
connected.
If you need Assistance or Service:
Please reference the “Assistance or Service” section of the Use
and Care Guide or contact the dealer from whom you purchased
your warming drawer.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
warming drawer.
Failure to do so can result in back or other injury.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

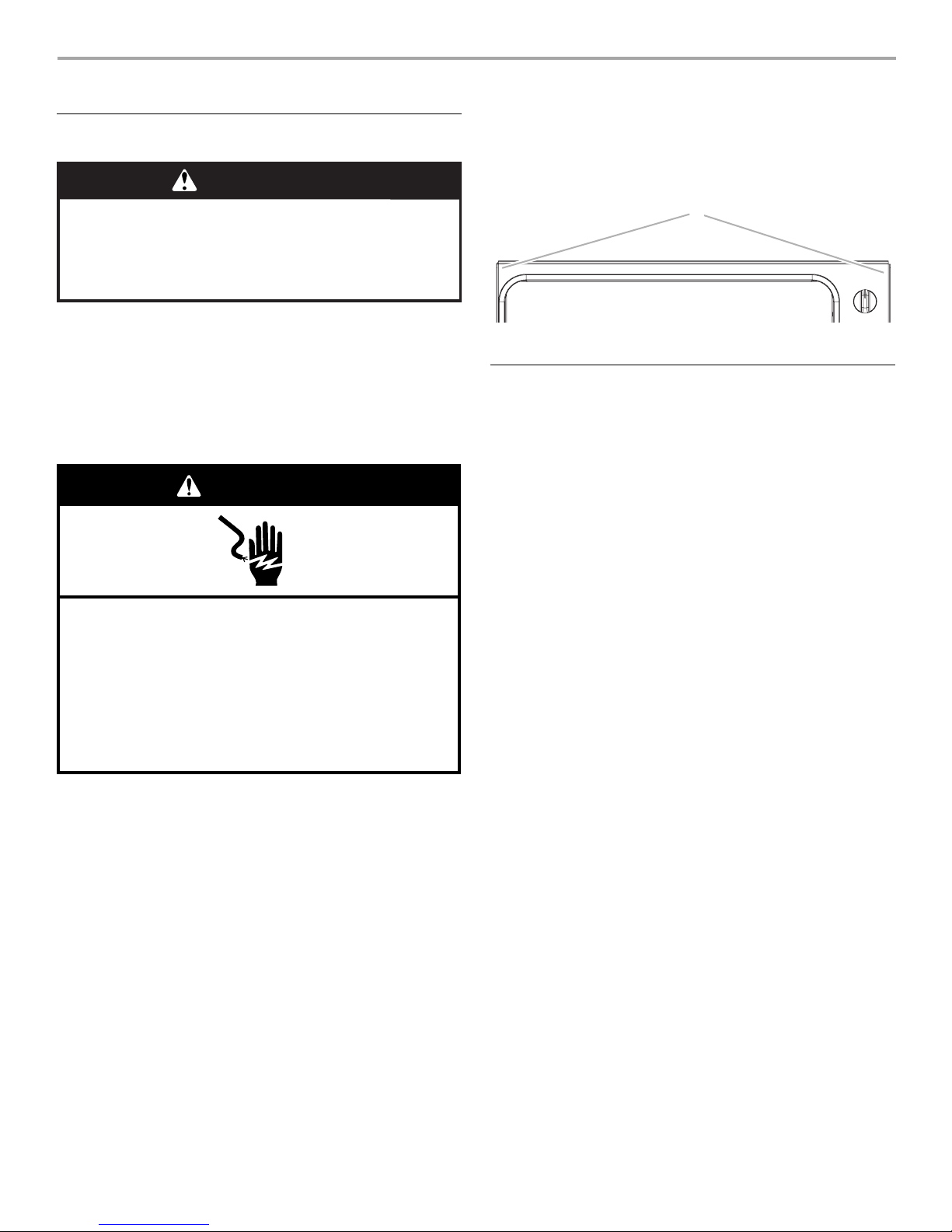

A. Two #8–18 x ⁵⁄₈" screws
A

5
SÉCURITÉ DU TIROIR-RÉCHAUD
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

6
EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
■Tournevis Phillips
■Perceuse manuelle ou électrique
■Scie à guichet de 1³⁄₈" (3,5 cm)
Pièces fournies
■Deux vis n° 8–18 x ⁵⁄₈"
■Cabochon (pour les modèles avec panneaux prêts-à-installer)
Consulter les codes locaux. Vérifier l'alimentation électrique
existante. Voir “Spécifications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■Il est nécessaire d'utiliser les dimensions de l'ouverture à
découper indiquées. Ces dimensions prennent en compte les
dégagements de séparation minimums à respecter.
■L'espace d'installation doit permettre la formation d'une
enceinte complète autour de la partie encastrée du tiroir-
réchaud.
■Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section “Spécifications électriques”.
■La prise électrique doit être située dans le mur arrière du côté
droit de l'ouverture ou dans un placard adjacent. La prise doit
être encastrée. Si la prise électrique est située dans un
placard adjacent, un trou de diamètre 1³⁄₈" (3,5 cm) minimum
doit avoir été percé à l'arrière de l'ouverture ou de la surface
de support pour faire passer le cordon d'alimentation.
■La surface de support du tiroir-réchaud doit être robuste,
horizontale et en affleurement avec le bas de l'ouverture
découpée dans le placard.
Pour le meilleur rendement, vérifier que le tiroir-réchaud est
d'aplomb avant d'achever l'installation. Il est impossible de régler
l'aplomb du tiroir-réchaud après son installation. Si l'installation
n'est pas d'aplomb, la porte risque de s'ouvrir ou de ne pas
fermer hermétiquement, ce qui laissera la chaleur s'échapper.

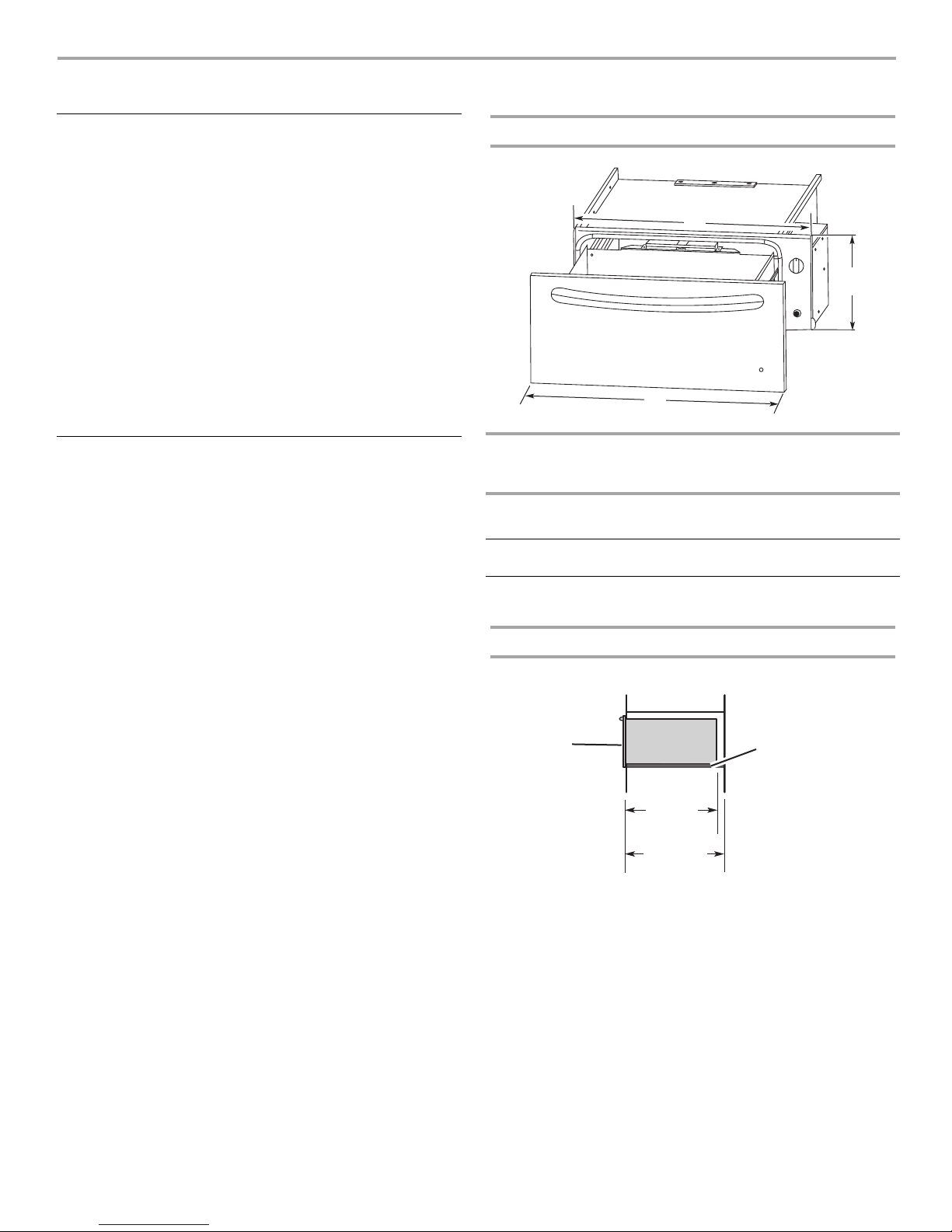

Dimensions du produit
Dimensions du placard
Vue latérale du placard

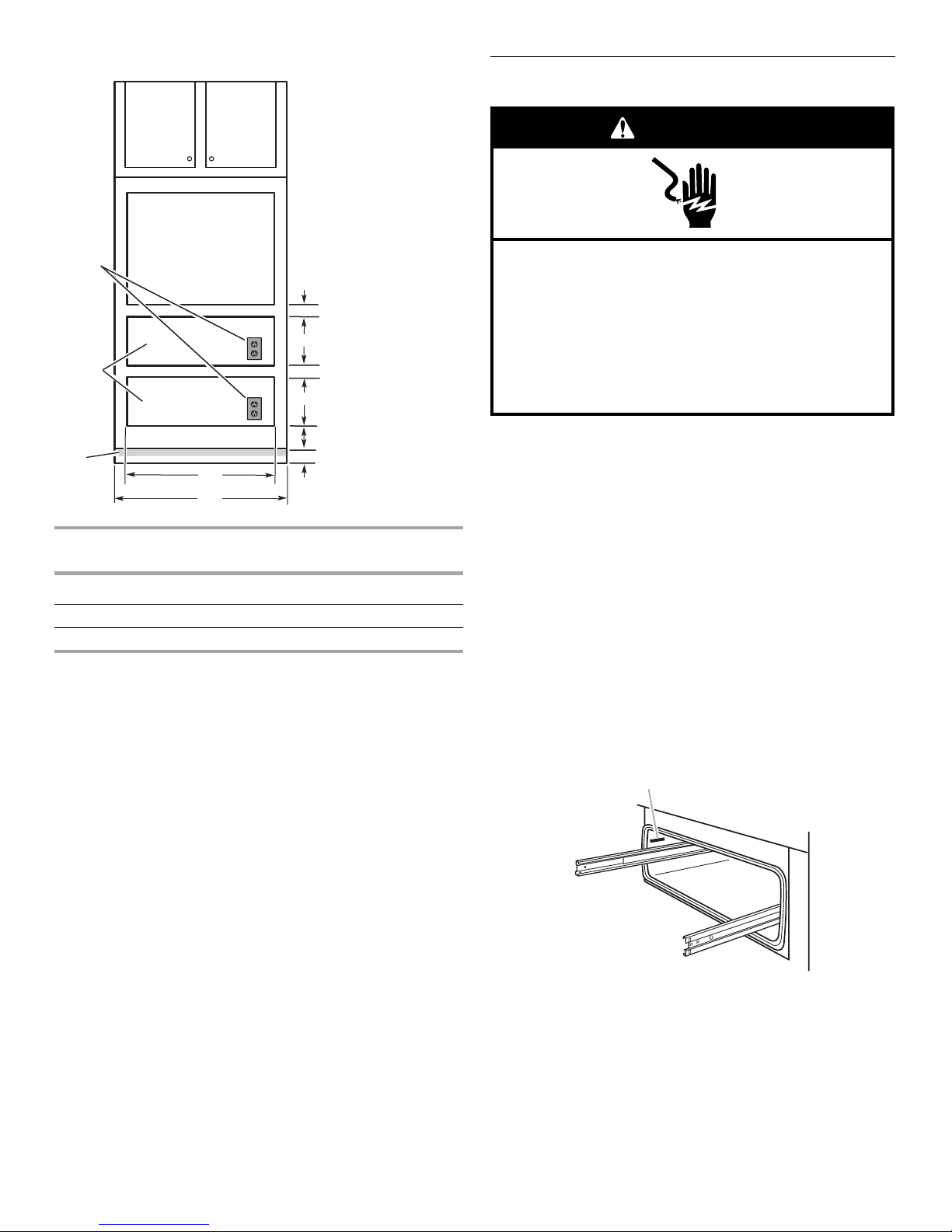

TAILLE DU
TIROIR-
RÉCHAUD
LARGEUR
HORS-
TOUT (A)
LARGEUR DE
L'ENCASTRE-
MENT (B)
HAUTEUR DE
L'ENCASTRE-
MENT (C)
24"
(61 cm) 23³⁄₄" (60,3 cm) 22¹⁄₄" (56,5 cm) 9" (22,9 cm)
27"
(68,6 cm) 26³⁄₄" (67,9 cm) 25¹⁄₄" (64,1 cm) 9" (22,9 cm)
30"
(76,2 cm) 29³⁄₄" (75,6 cm) 28¹⁄₄" (71,8 cm) 9" (22,9 cm)
A
B
C
Façade du
tiroir-réchaud
La surface de support
doit être robuste,
horizontale et en
affleurement avec
le bas de l'ouverture
découpée dans le
placard.
Profondeur
du four
encastré
22³⁄₄" (57,8 cm)
Profondeur min.
de l'ouverture
découpée
24" (61 cm)

7
Vue avant du placard
Le tiroir-réchaud peut être installé pour usage intérieur en
configuration simple ou double ou être installé sous un four
simple. L'illustration présente la configuration de deux tiroirs-
réchaud installés sous un four simple.
REMARQUE : Il est impossible de régler l'aplomb du tiroir-
réchaud après son installation.
Pour une installation à l'extérieur, suivre les dimensions de
l'ouverture à découper indiquées ci-dessus. Installer le tiroir-
réchaud d'extérieur sur un dispositif permanent.
Façade de tiroir avec panneau personnalisé en bois
Si vous prévoyez d'installer un panneau personnalisé en bois
assorti à vos placards, nous vous recommandons de consulter un
ébéniste ou un menuisier qualifié. L'arrière du panneau en bois
doit être scellé pour éviter tout dommage dû à l'humidité.
Spécifications électriques
IMPORTANT : Le tiroir-réchaud doit être correctement relié à la
terre en conformité avec les codes et règlements locaux en
vigueur, ou en l'absence de tels codes, avec le National Electrical
Code, ANSI/NFPA 70 ou le Code canadien de l'électricité, CSA
C22.1.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■L'appareil doit être alimenté par un circuit de 120 V, CA
seulement, 60 Hz, 15 ampères, protégé par fusible. On
recommande également d'utiliser un fusible ou un disjoncteur
temporisé. Il est recommandé de raccorder le tiroir-réchaud
sur un circuit distinct exclusif à cet appareil.
■La plaque signalétique est située au-dessus de la glissière de
gauche. Il est nécessaire de retirer le tiroir-réchaud pour voir la
plaque signalétique. Voir l'illustration ci-dessous.
TAILLE DU
TIROIR-
RÉCHAUD
LARGEUR DE
L’OUVERTURE (A) LARGEUR DU PLACARD (B)
MIN.
24" (61 cm) 22¹⁄₂" (57,1 cm) 24" (61 cm)
27" (68,6 cm) 25¹⁄₂" (64,8 cm) 27" (68,6 cm)
30" (76,2 cm) 28¹⁄₂" (72,4 cm) 30" (76,2 cm)
Dimension recommandée
4¹⁄₄" (10,8 cm)
Minimum 1" (2,5 cm)
Panneau
de plinthe
Ouvertures
découpées
pour le
tiroir-
réchaud
Prise de
120 V reliée
à la terre
(ou située
dans un
placard
adjacent)
2¹/₂" (6,4 cm) min.
2¹/₂" (6,4 cm) min.
9¹/₈" (23,2 cm)
4" (10,2 cm)
B
A
9¹/₈" (23,2 cm)
A. Plaque signalétique des numéros de modèle et de série
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A

INSTRUCTIONS D'INSTALLATION
Installation du tiroir-réchaud
1. Débrancher la source de courant électrique. À l’aide de deux
personnes ou plus, placer le tiroir-réchaud à proximité de son
emplacement définitif. Ôter et jeter les matériaux d'emballage,
le ruban adhésif et le film protecteur du tiroir-réchaud. Enlever
et conserver à part les grilles et autres pièces se trouvant à
l'intérieur du tiroir-réchaud.
2. Vérifier que le bouton de commande de la température du
tiroir-réchaud est réglé à la position OFF (arrêt).
3. Placer le tiroir-réchaud sur une surface robuste de niveau avec
l'ouverture.
4. Brancher le cordon d'alimentation sur la prise à 3 alvéoles
reliée à la terre.
5. Faire glisser le tiroir-réchaud à moitié dans l'ouverture.
6. Pousser légèrement contre le panneau avant et faire glisser le
tiroir complètement dans le placard jusqu'à ce que les rebords
du panneau avant soient en contact avec la face du placard.
7. Utiliser les deux vis n° 8–18 x ⁵⁄₈" fournies pour fixer le cadre
du tiroir-réchaud sur le placard.
Achever l'installation
1. Vérifier que toutes les pièces sont maintenant installées. S'il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour l'utilisation et le nettoyage du tiroir-réchaud, lire le Guide
d'utilisation et d'entretien.
5. Tourner le bouton de commande de la température à HI
(élevée); le témoin rouge devrait s'allumer.
Si le(s) tiroir(s)-réchaud ne fonctionne(nt) pas, contrôler ce
qui suit :
■Les fusibles du domicile sont intacts et serrés; le disjoncteur
n'est pas déclenché.
■Le tiroir-réchaud est branché et la prise de courant est
correctement alimentée.
Si vous avez besoin d'assistance ou de service :
Consulter la section “Assistance ou service” du Guide d'utilisation
et d'entretien ou contacter le marchand chez qui vous avez
acheté votre tiroir-réchaud.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le tiroir-réchaud.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Deux vis n° 8–18 x ⁵⁄₈"
A
9763140B
©
2007 Whirlpool Corporation.
All rights reserved.
Tous droits réservés.
6/07
Printed in U.S.A.
Imprimé aux É.-U.
