Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
INHALTSVERZEICHNIS
Technische Daten 3
Konformitätserklärung 3
Sicherheitshinweise4
Geräteübersicht6
Installation6
Bedienung10
Zubehör11
Reinigung und Pege12
Fehlersuche und Fehlerbehebung13
Hinweise zur Entsorgung14
TECHNISCHE DATEN
Artikelnummer 10032199, 10032200
Stromversorgung 220-240 V ~ 50-60 Hz
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
643/2009/EG (ErP)
1060/2010/EU (ErP)
English 15
Español 27
Français 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie
das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen dürfen
das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät
spielen. Die Reinigung darf von Kindern nur unter Aufsicht durchgeführt werden.
• Achten Sie darauf, dass die ventilationsöffnung frei sind und reinigen Sie sie
regelmäßig.
• Benutzen Sie keine mechanischen Geräte, um den Abtau-Prozess zu beschleunigen.
• Stellen Sie keine elektrischen Geräte, z. B. Eismaschinen in den Kühlschrank.
• Achten Sie darauf, den Kühlmittel-Kreislauf nicht zu beschädigen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Überprüfen Sie das Netzkabel regelmäßig auf Schäden. Benutzen Sie das Gerät
nicht mit beschädigtem Netzkabel.
• Fassen Sie das Gerät, den Stecker und das Netzkabel nicht mit nassen Händen an.
• Verwenden Sie nach Möglichkeit kein Verlängerungskabel Falls Sie doch eines
verwenden, achten Sie darauf, dass der Amperewerte des angeschlossenen Geräts
den maximalen Amperewert des Netzkabels nicht überschreitet.
• Lassen Sie um das Gerät herum mindestens 5 cm Platz zu den Seiten und 10 cm
Platz nach hinten, damit die Luft ausreichend zirkulieren kann.
• Stellen Sie keine heißen Lebensmittel in das Gerät. Lassen Sie sie erst auf
Zimmertemperatur abkühlen.
• Schließen Sie die Tür möglichst schnell nachdem Sie Lebensmittel hinzugeben,
damit die Kälte nicht entweicht.
• Stellen Sie das Gerät auf einen festen, ebenen Untergrund. Stellen Sie es nicht auf
einen weichen Untergrund, z. B. einen Teppich.
• Stellen Sie keine Gegenstände auf das Gerät.
• Lagern sie keine entzündlichen oder explosiven Substanzen im Gerät.
• Benutzen Sie das Gerät nicht im Freien.
• Ziehen sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn
beim Abziehen mit der Hand fest.
• Achten Sie darauf, dass das Netzkabel keine heißen Oberächen berührt.
• Schließen Sie das Gerät nur an geerdete Steckdosen an.
• Schließen Sie das Gerät nicht an Steckdosen, an die bereits andere Küchengeräte
angeschlossen sind.
• Tauen Sie das Gefrierfach regelmäßig ab.
• Wenn der Kühlschrank ausgeht, ausfällt oder ausgeschaltet wird, warten Sie 5
Minuten bevor Sie ihn wieder einschalten, andernfalls könnte der Kompressor
Schaden nehmen.

5
DE
Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher
Umweltverträglichkeit, aber brennbar. Obwohl es brennbar ist, schädigt es nicht
die Ozonschicht und verstärkt nicht den Treibhauseffekt. Die Verwendung dieses
Kältemittels führt zu einer etwas höheren Geräuschentwicklung des Gerätes.
Zusätzlich zum Kompressorgeräusch können Sie den Fluss des Kältemittels hören.
Dies ist unvermeidlich und hat keine negative Wirkung auf die Leistung des Gerätes.
Seien Sie während des Transports vorsichtig, so dass der Kältemittelkreislauf nicht
beschädigt wird. Kältemittellecks können die Augen reizen.
Besondere Hinweise
• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte beladen und entladen.
• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht
eingeklemmt oder beschädigt ist.
• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der
Rückseite des Geräts be nden.
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die
folgenden Anweisungen:
• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den
Fächern des Gerätes führen.
• Reinigen Sie regelmäßig Ober ächen, die mit Lebensmitteln in Berührung kommen
können. Reinigen Sie Regelmäßig den Wasserablauf.
• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit
Fleisch und Fisch nicht mit anderen Lebensmitteln in Berührung kommt oder auf
diese tropft.
Hinweise zu den Tiefkühlfächern
• Zwei-Sterne-Tiefkühlfächer eignen sich für die Lagerung von vorgefrorenen Lebensmitteln,
die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln.
• Ein-, Zwei- und Drei-Sterne-Tiefkühlfächer sind nicht für das Einfrieren von frischen
Lebensmitteln geeignet.
• Wenn das Kühlgerät über einen längeren Zeitraum leer bleibt, schalten Sie es aus,
lassen Sie es abtauen, reinigen Sie es, trocknen Sie es und lassen Sie die Tür offen,
damit sich kein Schimmel im Gerät bildet.
WARNUNG
Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf
das linke Symbol, das sich auf der Rückseite oder am Kompressor des
Gerätes be ndet. Dieses Symbol warnt vor möglichen Bränden. In den
Kältemittelleitungen und im Kompressor be nden sich brennbare Stoffe.
Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung von
Feuerquellen fern.

6
DE
GERÄTEÜBERSICHT

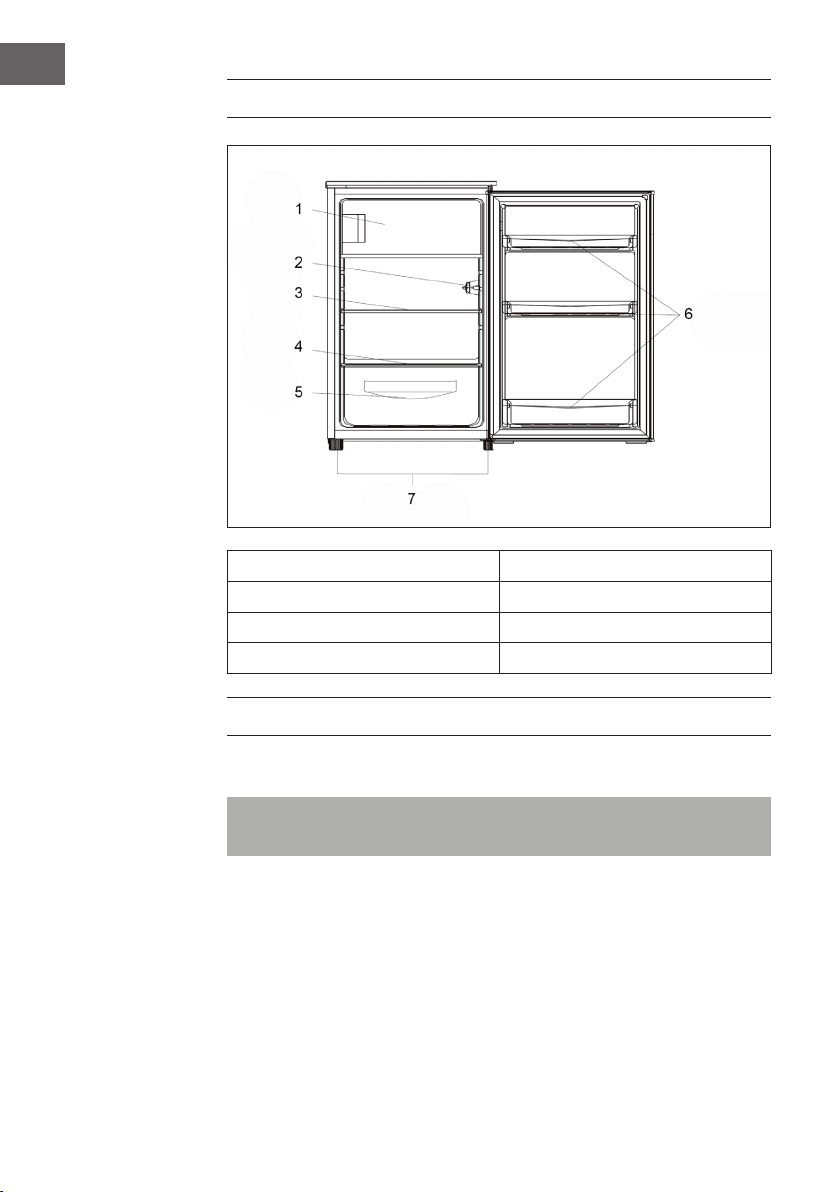

1 Gefrierschrank 5 Gemüsefach
2 Thermostat und Licht 6 Türfächer
3 Glasregal 7 Verstellbare Füße
4 Abdeckung Gemüsefach
INSTALLATION
So drehen Sie die Tür
Benötigte Werkzeuge: Flacher Schraubenzieher, Kreuzschlitz-Schraubenzieher,
Sechskantschlüssel.
• Versichern Sie sich, dass der Strom ausgeschaltet ist.
• Neigen Sie das Gerät leicht nach hinten und lehnen Sie es an eine feste Wand.
• Bewahren Sie alle Teile bis zur erneuten Installation gut auf.
• Legen Sie das Gerät nicht auf den Boden, der Kühlkreislauf könnte sonst beschädigt werden.
• Lassen Sie sich beim Entfernen der Türen und bei der erneuten Installation von einer
zweiten Person helfen.

7
DE
1 2 3
Entfernen Sie die
beiden Schrauben oben
an der Abdeckung.
Nehmen Sie die
Abdeckung ab.
Schrauben Sie die obere
Türaufhängung ab,
entfernen Sie die Tür und
stellen Sie sie auf einen
weichen Untergrund.
45
Schrauben Sie die
Untere Aufhängung
der Gefrierfach-Tür
ab, entfernen Sie die
Tür und stellen Sie sie
auf einen weichen
Untergrund.
Schrauben Sie den Türhalter auf der
gegenüberliegenden Seite an.
678
Setzen Sie die
Abdeckungen der
Löcher auf der
gegenüberliegenden
Seite ein.
Drehen Sie die
Gefrierfach-Tür um
und befestigen Sie die
Aufhängung.
Schrauben Sie die beiden
Vorderfüße und die untere
Abdeckung ab.

8
DE
9
Schrauben die den Pin an der Aufhängung ab, drehen Sie die Aufhängung um und
befestigen Sie den Pin wieder.
10 11 12
Bauen Sie die
Aufhängung auf der
gegenüberliegenden Seite
an und befestigen Sie die
beiden Füße.
Setzen Sie die Tür auf
die Aufhängung und
achten Sie darauf, dass
sie horizontal und vertikal
gerade ausgerichtet ist.
Befestigen Sie dann die
Obere Türaufhängung.
Befestigen Sie zum Schluss
die Abdeckung.

9
DE

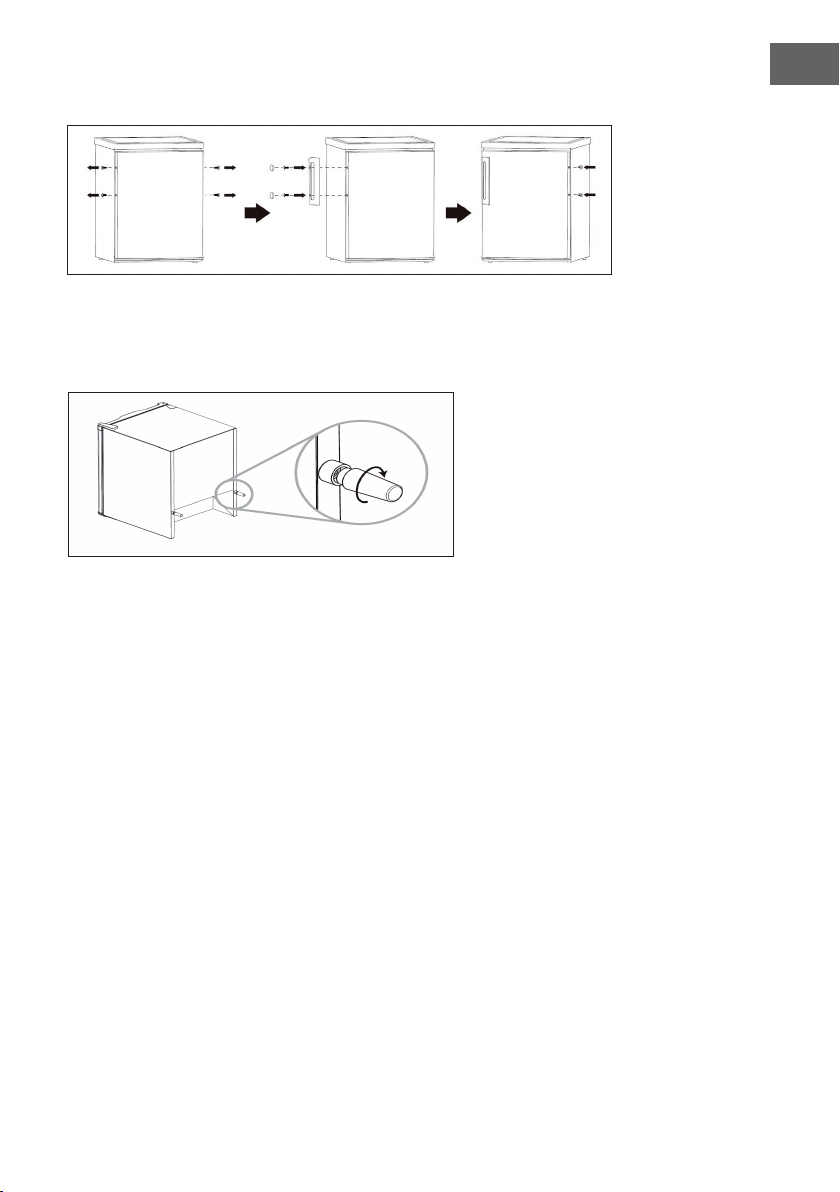

So befestigen Sie den externen Türgriff (falls vorhanden)
Abstandshalter
Schrauben Sie die Abstandshalter hinten an das Gerät.
Hinweise zum Standort
• Stellen Sie das Gerät so auf, dass sich die Türen komplett öffnen lassen.
• Lassen Sie zu den Seiten hin mindestens 5 cm Platz zu Wänden oder anderen
Geräten.
• Gleichen Sie Schräglagen oder Unebenheiten im Boden mit den einstellbaren
Füßen auf, so dass das Gerät gerade steht. Andernfalls kann es sein, dass die
magnetische Tür nicht richtig schließt.

10
DE
BEDIENUNG
Vor dem ersten Gebrauch
Bevor Sie das Gerät zum ersten Mal benutzen, wischen Sie den Innenraum und alle
Innenteile mit lauwarmem Wasser und etwas Neutralreiniger ab. Trocknen Sie die Teile
danach sorgfältig ab. Wichtig: Verwenden Sie keine scharfen Reinigungsmittel oder
Scheuermittel, da sie die Oberächen beschädigen.
Thermostat einstellen
• Stecken Sie den Stecker in die Steckdose. Die
Innentemperatur lässt sich über den Thermostat
einstellen. Es gibt 8 Einstellungen, wobei 1 die
wärmste und 8 die kälteste Einstellung ist. Bei 0 ist der
Kühlschrank aus.
• Zu heiße Umgebungen oder zu häuges Öffnen der
Tür kann dazu führen, dass der Kühlschrank nicht
efzient kühlt!
Lebensmittel einfrieren
• Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zur
Lagerung von gefrorenen und tiefgefrorenen Lebensmitteln über einen längeren
Zeitraum.
• Frieren Sie frische Lebensmittel im untersten Fach ein.
• Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden
kann, ist auf dem Typenschild angegeben.
• Der Einfriervorgang dauert 24 Stunden. Geben Sie während dieser Zeit keine
weiteren Lebensmittel hinzu.
Aufbewahrung gefrorener Lebensmittel
Wenn Sie das Gerät zum ersten Mal benutzen oder nach längerer Zeit wieder in Betrieb
nehmen, lassen Sie das Gerät mindestens 2 Stunden mit einer höheren Einstellung
laufen, bevor Sie Lebensmittel hineinstellen.
HINWEIS: Sollte es zu einem längeren Stromausfall kommen und die gefrorenen
Lebensmittel antauen, verbrauchen Sie sie umgehend. Frieren Sie die angetauten
Lebensmittel nicht wieder ein.

11
DE
Auftauen
Tiefgefrorene oder gefrorene Lebensmittel können vor dem Gebrauch im Kühlschrank
oder bei Raumtemperatur aufgetaut werden, je nachdem wie schnell sie auftauen sollen.
Kleinere Stücke können sogar noch gefroren gekocht werden, In diesem Fall verlängert
sich die Kochzeit etwas.
ZUBEHÖR
Bewegliche Regale
Die Wände des Kühlschranks sind mit einer Reihe von
Schienen ausgestattet, so dass die Regale beliebig
positioniert werden können.
Positionierung der Türfächer
Um die Lagerung von Lebensmittelpaketen in verschiedenen
Größen zu ermöglichen, können die Türfächer in
verschiedenen Höhen platziert werden. Um diese
Einstellungen vorzunehmen, gehen Sie wie folgt vor:
Schieben Sie das Fach in Pfeilrichtung, bis es sich löst.

12
DE
REINIGUNG UND PFLEGE
Aus hygienischen Gründen sollte der Innenraum, einschließlich Innenausstattung,
regelmäßig gereinigt werden.
VORSICHT
VORSICHT
Verletzungsgefahr! Schalten Sie das Gerät vor der Reinigung aus und
ziehen Sie den Stecker aus der Steckdose, um Stromschlägen
vorzubeugen.
• Reinigen Sie das Gerät niemals mit einem Dampfreiniger. Feuchtigkeit kann sich
in elektrischen Bauteilen ansammeln und die Gefahr eines elektrischen Schlags
erhöhen! Heiße Dämpfe können das Gerät und die Ober ächen beschädigen.
• Das Gerät muss trocken sein, bevor es wieder in Betrieb genommen wird.
• Reinigen Sie das Gerät nicht mit ätherischen Öle und organischen Lösungsmittel,
sie können die Kunststoffteile angreifen. Dazu zählen beispielsweise Zitronensaft,
Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Lassen Sie diese
Substanzen nicht in Kontakt mit den Geräteteilen kommen.
• Verwenden Sie keine Scheuermittel
• Reinigen Sie das Gerät und das Innenzubehör mit einem Tuch und lauwarmem
Wasser. Wischen Sie alle Teile nach der Reinigung mit frischem Wasser ab und
lassen Sie sie trocknen.
• Nehmen Sie das Gerät erst wieder in Betrieb wenn alle Teile getrocknet sind.
Ablauf-Reinigung
Damit das aufgefangene Kondenswasser im Kühlschrank nicht überläuft muss das Loch
hinten im Kühlschrank regelmäßig gereinigt werden. Reinigen Sie das Loch wie auf dem
Bild abgebildet.

13
DE
FEHLERSUCHE UND FEHLERBEHEBUNG
Problem Mögliche Ursache Lösungsansatz
Das Gerät läuft
nicht.
Kein Strom. Stecken Sie den Stecker ein.
Die Sicherung ist kaputt. Ersetzen Sie die Sicherung.
Die Steckdose ist kaputt. Stecken Sie das Gerät in eine
andere Steckdose.
Die Lebensmittel
sind zu warm.
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie die Temperatur
richtig ein.
Die Tür stand zu lange offen. Öffnen Sie die Tür so kurz wie
möglich.
Es wurde eine große
Menge Lebensmittel in den
Kühlschrank gelegt.
Wählen Sie kurzzeitig eine
niedrigere Temperatur.
Das Gerät steht in der Nähe
einer Wärmequellen.
Stellen Sie das Gerät nicht
neben Wärmequellen.
Das Gerät kühlt
zu stark.
Die Temperatur ist zu niedrig
eingestellt.
Wählen Sie kurzzeitig eine
höhere Temperatur.
Ungewöhnliche
Geräusche.
Das Gerät steht nicht gerade. Gleichen Sie Unebenheiten mit
den verstellbaren Füßen aus.
Das Gerät berührt Wände
oder andere Flächen.
Achten Sie darauf, dass das
Gerät frei steht.
Ein Gegenstand im Innern des
Geräts berührt eine Wand.
Achten Sie darauf, dass die
Lebensmittel auf den Ablagen
keine Wände berühren.
Wasser am
Boden.
Der Kondenswasser-Ablauf ist
blockiert.
Reinigen Sie den Ablauf.
Die
Seitenwände
sind heiß.
Das ist normal, da die
Abwärme über die
Seitenwände abgegeben wird.
Benutzen Sie Ofenhandschuhe,
wenn Sie die Seiten anfassen
müssen.

14
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.

15
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and
take care of the following hints to avoid damages. Any failure caused by ignoring the
mentioned items and cautions mentioned in the instruction manual are not covered by
our warranty and any liability.
CONTENT
Technical Data15
Declaration of Conformity15
Safety Instructions16
Product Description18
Installation18
Operation22
Accessories23
Care and Cleaning24
Troubleshooting25
Hints on Disposal26
TECHNICAL DATA
Item number 10032199, 10032200
Power supply 220-240 V ~ 50-60 Hz
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
643/2009/EC (ErP)
1060/2010/EU (ErP)

16
EN
SAFETY INSTRUCTIONS
• Check that the voltage of the power supply in your home is the same as the voltage
shown on the rating label of this product.
• This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
• Keep ventilation opening, in the appliance enclosure or in the built-in structure,
clear of obstruction.
• Do not use mechanical devices or other means to accelerate the defrosting process,
other than those recommended by the manufacturer.
• Do not use electrical appliances inside the food storage compartments of the
appliance, unless they are of the type recommended by the manufacturer.
• Do not damage the refrigerant circuit.
• If the supply cord is damaged, it must be replaced by the manufacturer or its service
agent or a similarly qualied person in order to avoid a hazard.
• It is recommended to check regularly the supply cord for any sign of possible
deterioration, and the appliance should not be used if the cable is damaged.
• To avoid injury or death from electrical shock, do not operate the appliance with
wet hands, while standing on a wet surface.
• It is not recommended to use this refrigerator with an extension cord or power
board. Please ensure that the appliance is plugged directly into the electrical outlet.
• When positioning the appliance, ensure that there is at least a 5 cm clearance at
the sides and a 10 cm clearance at the back as this is the main outlet for heat. This
will allow for adequate ventilation.
• Do not place hot food or drink into the refrigerator before it cools down to room temperature.
• Close the door immediately after putting in any items so the inside temperature will
not rise dramatically.
• Keep appliance away from any heat source or direct sunlight.
• To x stably, the appliance must be placed on a at and solid surface. It should not
be laid on any soft material.
• Do not place any other appliance on top of the refrigerator, and do not wet it.
• Do not store something like ether, methanol, gasoline, which is easy to evaporate
burn or explode.
• Do not use outdoors or in wet conditions.
• Never pull the cord to disconnect it from the outlet. Grasp the plug and pull it from
the outlet.
• Keep the cord away from heated surfaces.
• This appliance has been incorporated with a grounded plug. Please ensure the wall
outlet in your house is well earthed.
• Connect your refrigerator to an independent electrical socket and use a safe
ground wire.
• Defrost the freezer at least once a month because too much frost may affect refrigeration.
• Turn on electricity only 5 minutes later after electricity goes off. Otherwise, the
compressor may be damaged.

17
EN
This appliance contains the coolant isobutane (R600a), a natural gas which
is environmentally friendly. Although it is  ammable, it does not damage the
ozone layer and does not increase the greenhouse effect. The use of this coolant
has,however,led to a slight increase in the noise level of the appliance. In addition to
the noise of the compressor,you might be able to hear the coolant  owing around the
system. This is unavoidable,and does not have any adverse effect on the performance
of the appliance. Care must be taken during the transportation and setting up of the
appliance that no parts of the cooling system are damaged. Leaking coolant can
damage the eyes.
Special Notes
• Children between the ages of 3 and 8 are allowed to load and unload
refrigerators.
• When positioning the unit, make sure that the power cord is not pinched or
damaged.
• Make sure that there are no multiple sockets or power supplies on the back of the
unit.
To avoid contamination of food, please follow the instructions below:
• A prolonged opening of the door can lead to a signi cant rise in temperature in the
compartments of the appliance.
• Regularly clean surfaces that may come into contact with food. Clean the water
drain regularly.
• Store raw meat and  sh in suitable containers in the refrigerator so that meat and
 sh do not come into contact with or drip on other foods.
Notes on the freezer compartments
• Two-star freezer compartments are suitable for storing pre-frozen foods, storing or
making ice cream and making ice cubes.
• One-, two- and three-star freezer compartments are not suitable for freezing fresh
food.
• If the refrigerator remains empty for an extended period, turn it off, defrost it, clean
it, dry it and leave the door open to prevent mould from forming in the appliance.
WARNING
When using, servicing and disposing of the unit, pay attention to the left
symbol on the rear of the unit or on the compressor. This symbol warns
of possible  res. There are  ammable substances in the refrigerant lines
and in the compressor. Keep the appliance away from sources of  re
during use, maintenance and disposal.

18
EN
PRODUCT DESCRIPTION
1 Freezer 5 Crisper
2 Thermostat and light 6 Balconies
3 Glass shelve 7 Leveling feet
4 Crosper cover
INSTALLATION
Reverse Door
Tool required: Philips screwdriver, Flat bladed screwdriver, hexagonal spanner.
• Ensure the unit is unplugged and empty.
• To take the door off, it is necessary to tilt the unit backwards. You should rest the unit
on something solid so that it will not slip during the door removing process.
• All parts removed must be saved to do the reinstallation of the door.
• Do not lay the unit at as this may damage the coolant system.
• It’s better that 2 people handle the unit during assembly.

19
EN
1 2 3
Remove two screws at
rear side of top cover.
Remove top cover and
place it aside.
Unscrew top hinge and
then remove door and
place it on a soft pad to
avoid scratch.
45
Unscrew bottom hinge
of freezer door. Then
remove the door and
place it on a soft pad to
avoid scratch.
Move door holder from left side to right side.
678
Move hinge hole cover
from left side to right
side.
Rotate freezer door and
place hinge side at left
side. And then x the
door by holder.
Unscrew bottom
hinge. Then remove the
adjustable feet from both
side.

20
EN
9
Unscrew and remove the bottom hinge pin, turn the bracket over and replace it.
10 11 12
Ret the bracket tting the
bottom hinge pin. Replace
both adjustable feet.
Place the door back on.
Ensure the door is aligned
horizontally and
vertically, so that the seals
are closed on all sides
before nally
tightening the top hinge.
Put the top cover and x it
with 2 screws on the back.
