LA VAGUE LV-HD200 User manual

LED Projector
LV-HD200
Benutzerhandbuch
Instruction Manual
Mode d‘emploi
Manuale di istruzioni
Manual de uso

2

3
TABLE OF CONTENTS
DEUTSCH ................................................................................................. 4
ENGLISH ................................................................................................ 15
FRANÇAIS .............................................................................................. 26
ITALIANO............................................................................................... 37
ESPAÑOL ............................................................................................... 48

4
DEUTSCH
BITTE BEACHTEN:
1. Bitte lesen Sie das gesamte Benutzerhandbuch sorgfältig durch,
bevor Sie den Projektor verwenden.
2. Um die Stabilität der Stromversorgung zu gewährleisten, verwenden
Sie bitte eine Standard-Stromversorgung und geerdete Steckdosen.
3. Verwenden Sie nur die auf dem Projektor angegebene Stromquelle.
4. Bitte önen Sie den Projektor nicht. Es benden sich keine vom
Benutzer zu wartenden Teile im Projektor. Das Önen des Projektors
führt zum Erlöschen der Garantie. Wenn Sie ein Problem mit Ihrem
Projektor haben, wenden Sie sich an Ihren Lieferanten.
5. Bitte schauen Sie nicht in die Linse des Projektors. Das helle Licht
könnte Ihren Augen schaden.
6. Stellen Sie den Projektor nicht auf eine Fläche, die den Luftstrom
aus den Lüftungsschlitzen blockieren könnte. Weiches Gewebe
könnte den Luftstrom behindern. Auf stabilem, hartem Untergrund
aufstellen.
7. Halten Sie den Projektor von Flüssigkeiten und Feuchtigkeit fern. Der
Projektor ist nicht wasserdicht und darf nicht im Freien verwendet
werden.
8. Um einen elektrischen Schlag zu vermeiden, halten Sie den Projektor
von Feuchtigkeit fern.
9. Bitte schalten Sie den Projektor aus und trennen Sie ihn vom
Stromnetz, wenn er nicht benutzt wird.
10. Bitte verwenden Sie für die Aufbewahrung Ihres Projektors
Originalverpackungen.

5

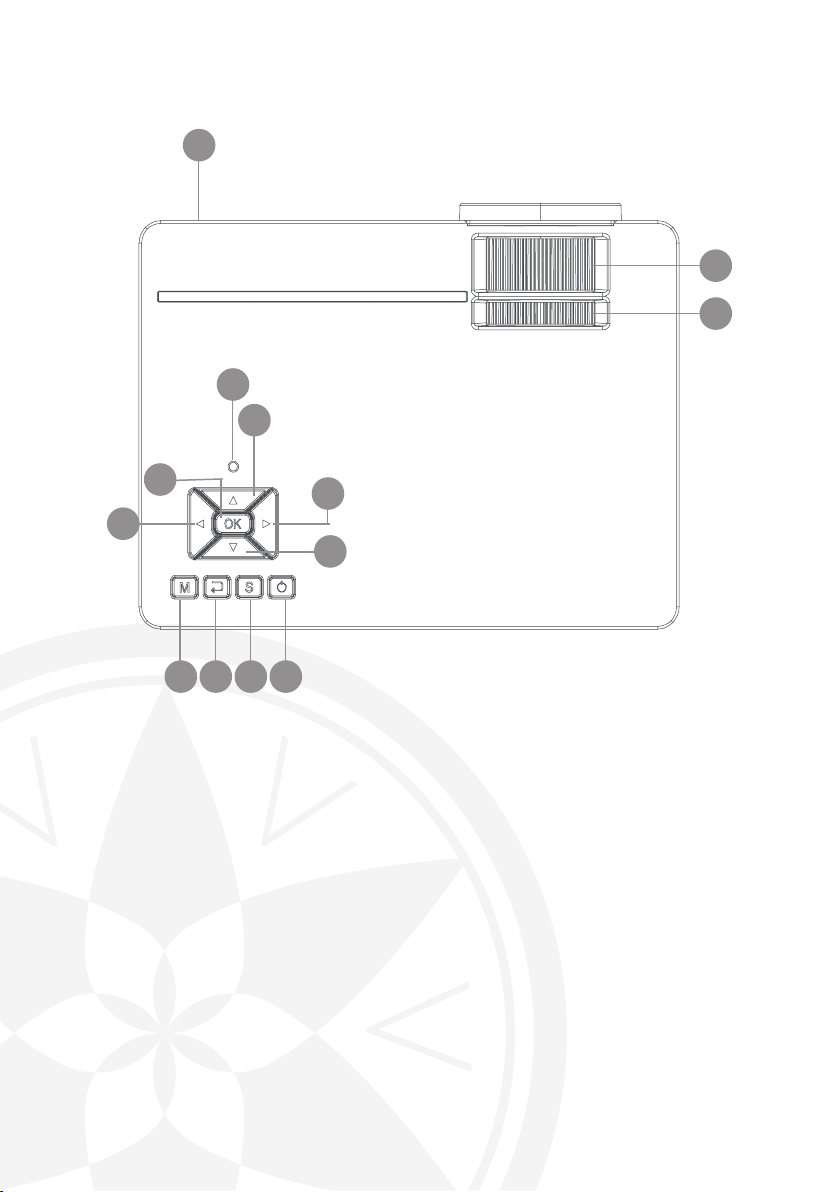

PRODUKTÜBERSICHT
1Infrarot-Empfänger 7Auswahl bestätigen
2Status-LED 8Menü aufrufen
3Im Menü nach oben 9Im Menü zurück
4Im Menü nach rechts 10 Eingang auswählen
Laustärke erhöhen 11 An-/Aus-Taste
5Im Menü nach unten 12 Fokus
6Im Menü nach links 13 Trapezkorrektur
Lautstärke verringern
1
2
3
4
5
6
7
8 10
911
12
13

6

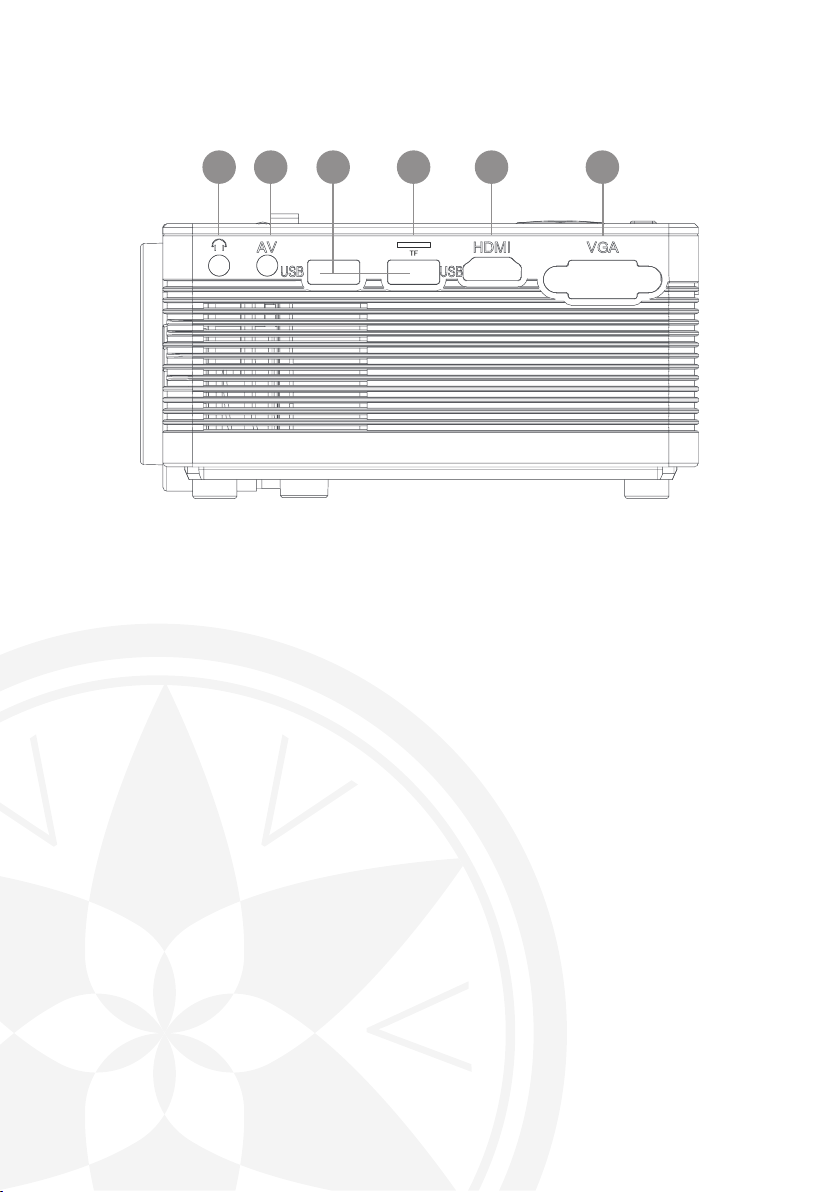

ANSCHLÜSSE
13,5mm Audio-Ausgang 4Micro-SD Karten Eingang
23,5mm Audio/Video-Eingang 5HDMI-Eingang
3USB-Eingang 6VGA-Eingang
123 4 5 6

7

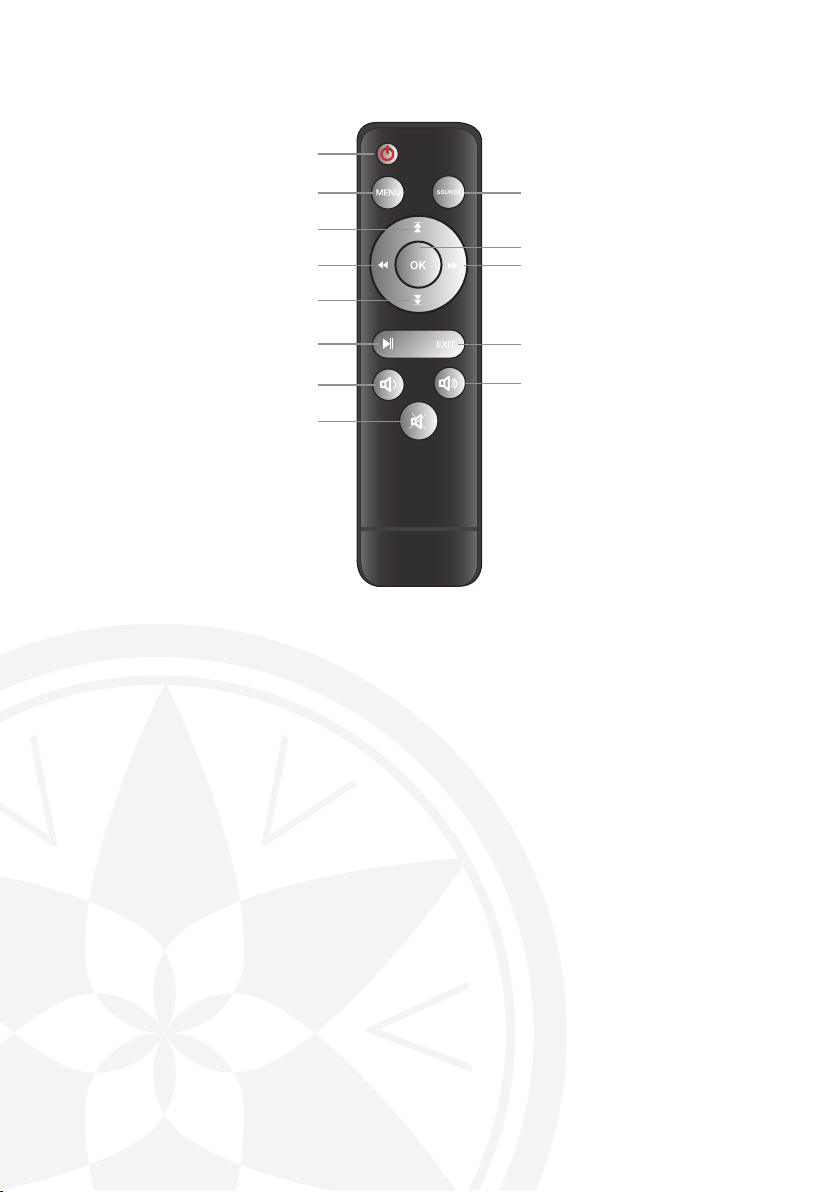

FERNBEDIENUNG
Ein- und Ausschalten
Menü aufrufen
Im Menü nach oben
Im Menü nach links
Bei Eingang USB / SD Karte
Play / Pause
Lautstärke verringern
Quelle auswählen
Auswahl bestätigen
Ton an/aus
Lautstärke erhöhen
Zurück
Im Menü nach unten
Im Menü nach rechts

8
INBETRIEBNAHME
1. Netzkabel anschließen
Schließen Sie das Netzkabel an der Seite des Projektors und einer
Steckdose an. Leuchtet die Kontrollleuchte am oberen Ende des
Projektors konstant rot, so bendet sich der Projektor im Standby-Modus
2. Einschalten
Drücken Sie die „Power“-Taste auf der Oberseite des Projektors oder
die „Power“-Taste auf der Fernbedienung. Leuchtet die Kontrollleuchte
oben am Projektor konstant grün, so ist der Projektor eingeschaltet.
Drücken Sie erneut die Taste „Power“ - entweder am Projektor oder auf
der Fernbedienung, um den Projektor auszuschalten.
Entfernen Sie die Linsenkappe von der Linse.
Um die Vorderseite des Projektors anzuheben oder abzusenken, drehen
Sie den verstellbaren Fuß, der sich auf der Unterseite des Projektors
bendet.

9

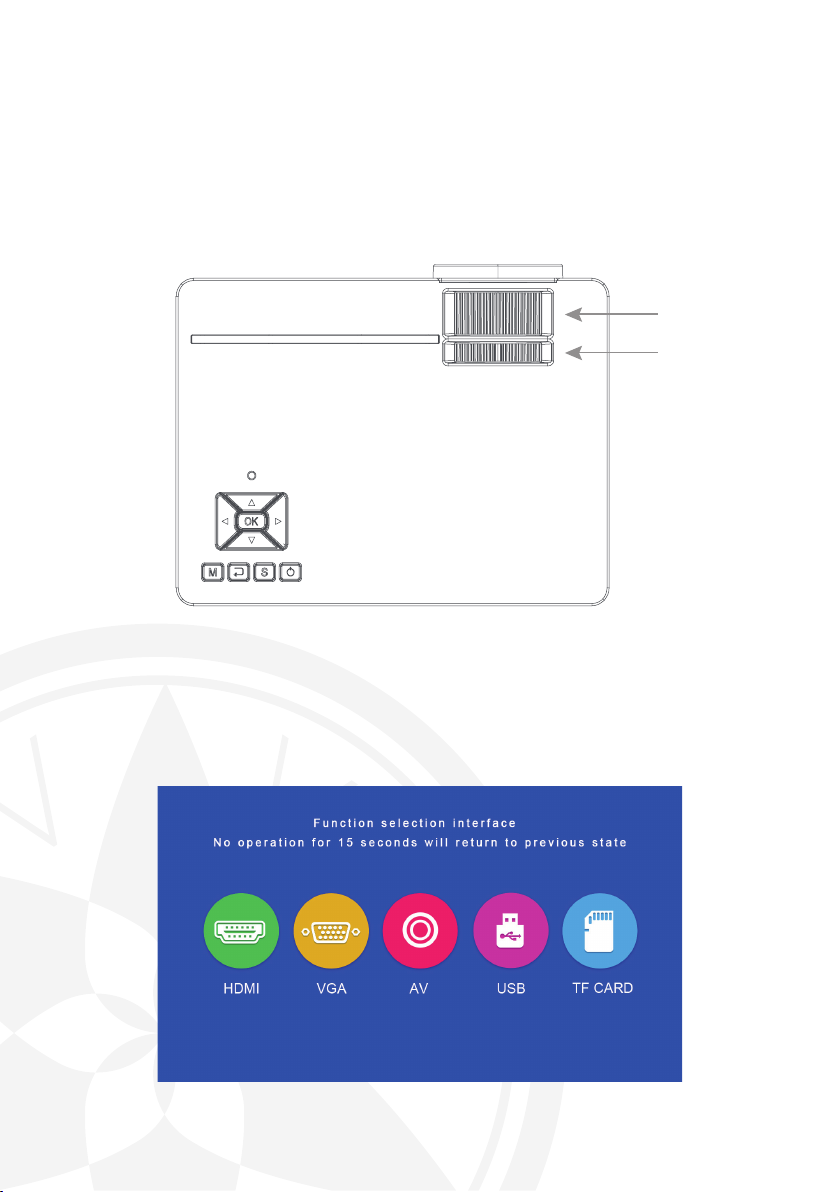

3. Keystone-Korrektur/Bildfokussierung
Verwenden Sie das hintere Einstellrad für die Trapezkorrektur, das sich
oben am Projektor bendet, um den Winkel des Projektors zu justieren.
Benutzen Sie das vordere Einstellrad, das sich ebenfalls oben am
Projektor bendet, um den Bildfokus einzustellen.
4. Auswählen der Signalquelle
Durch Drücken der „S“ Taste auf dem Projektor oder der „Source“
Taste auf der Fernbedienung önen Sie das Menü zur Auswahl des
Eingangsignals.

10
Über die Pfeiltasten auf der Fernbedienung oder auf dem Projektor
wählen Sie die entsprechende Signalquelle aus und bestätigen diese mit
„OK“.
FürdieQuellen„USB“und„TFCard“werdenfolgendeFormateunterstützt:
Datei Format Datei Codec
JPEG .jpg
BMP .bmp
PNG .png
Musik
WMA .wma
MP3 .mp3
AC3/WAV .ac3/.wav
Film
RM/RMVB .rm/.rmvb RV8/9/10
AVI .avi
ASF .wmv/.asf
MP4 .mp4/.mov/.3gp
H264 .mov MPEG 1,2,4
MKV .mkv
FLV .v H.364
PS .mpg/.mpeg/.vro/.vob vc1
TS .ts H.264

11
5. Weitere Einstellungen im Menü
Durch Drücken der „Menü“ Taste auf der Fernbedienung oder der Taste
„M“ auf dem Projektor önen Sie das Menü des Projektors.
Hierbei können Sie mit den Pfeiltasten die jeweiligen Einstellungen
vornehmen und diese mittels „OK“ bestätigen.

12

13
TECHNISCHE DATEN
Anzeigeverfahren LCD
Physikalische Auösung 1280 x 720 (unterstützt 1920 x 1080)
Lichtquelle LED
Projektionsentfernung 1,2m - 4m
Projektionsdiagonale 1m - 3,30m
Bildformat 16:9 / 4:3
Helligkeit 2000 Lumen
Keystone-Korrektur ±15° manuell
Netzanschluss 110-240V ~ 50/60Hz
Leistung 43W
Eingangsschnittstellen USB / Micro-SD / HDMI / AV / VGA
Ausgangsschnittstelle Audio 3,5mm Klinke
Abmessungen 200 x 145 x 75mm
Gewicht 980g
ENTSORGUNG
Diese Kennzeichnung besagt, dass für dieses
Produkt die Europäische Richtlinie gilt und es nicht
zusammen mit anderen Haushaltsabfällen entsorgt
werden darf. Informieren Sie sich über die örtlichen
Bestimmungen zur getrennten Sammlung elektrischer
und elektronischer Geräte und befolgen Sie diese. Eine
ordnungsgemäße Entsorgung von alten Produkten hilft,
negative Auswirkungen auf Umwelt und Gesundheit zu
vermeiden.

14
Hersteller:
VEHNS GROUP GmbH
Theatinerstraße 40-42
80333 München
Deutschland
www.vehnsgroup.com
[email protected]
www.lavague.de
MADE IN CHINA
Änderungen und Irrtümer vorbehalten
Der Hersteller übernimmt keine Haftung für Schäden, die durch
fehlerhafte, unsachgemäße oder unvereinbare Verwendung des
Produkts entstehen.
© VEHNS GROUP GmbH
Version 1.0 – Juli 2020

15
ENGLISH
PLEASE NOTE
1. Please read the entire user manual carefully before using the
projector.
2. To ensure the stability of the power supply, use standard grounded
power sockets.
3. Only use a power source as indicated on the projector.
4. Please do not open projector. There are no user-serviceable parts in
the projector. Opening the projector will void warranty. If there is a
problem with your projector contact your supplier.
5. Please do not directly look into the projector lens. The bright light
could damage your eyes.
6. Please do not place projector on a surface that may block air ow
from the vents. A soft fabric could prevent air ow. Place the projector
on stable hard surface.
7. Please keep projector away from any liquids. The projector is not
water proof or water resistant and is not for use outside.
8. To prevent electrical shock please keep projector away from moisture.
9. Please turn o and unplug projector when not in use.
10. Please use original packaging material when storing your projector.

16
PRODUCT OVERVIEW
1Infrared receiver 7Conrm
2Status LED 8Open menu
3Menu up 9Menu back
4Menu right 10 Select source
Increase volume 11 On / O
5Menu down 12 Focus
6Menu left 13 Trapezoid correction
Descrease volume
1
2
3
4
5
6
7
8 10
911
12
13

17
INTERFACES
13,5mm Audio Output 4Micro SD card input
23,5mm Audio/Video input 5HDMI input
3USB input 6VGA input
123 4 5 6

18
REMOTE CONTROL
On / O
Open menu
Menu up
Menu left
While source is
USB or SD card
Play / Pause
Reduce volume
Select source
Conrm
Mute speaker
Increase volume
Exit
Menu down
Menu right

19
INITIAL STEPS
1. Connecting the power cable
Connect the power cable to the side of the projector and to a power
outlet. If the indicator light at the top of the projector turns red, the
projector is in standby mode
2. Power up
Press the „Power“ button on the top of the projector or the „Power“
button on the remote control. If the indicator light on the top of the
projector is steady green, the projector is turned on.
Press the „Power“ button again either on the projector or on the remote
control to turn o the projector.
Remove the lens cap from the lens.
To raise or lower the front of the projector, turn the adjustable foot
located on the bottom of the projector.

20
3. Keystone correction/image focusing
Use the rear keystone adjustment dial located at the top of the projector
to adjust the angle of the projector. Use the front keystone adjustment
dial, also located on the top of the projector, to adjust the image focus.
4. Selecting the signal source
Press the „S“ button on the projector or the „Source“ button on the
remote control to open the menu for selecting the input signal.
