LA VAGUE LV-HD400 User manual

LED Projector
LV-HD400
Benutzerhandbuch
Instruction Manual
Mode d‘emploi
Manuale di istruzioni
Manual de uso

2
TABLE OF CONTENTS
DEUTSCH ................................................................................................. 3
ENGLISH ................................................................................................ 14
FRANÇAIS .............................................................................................. 25
ITALIANO............................................................................................... 36
ESPAÑOL ............................................................................................... 47

3
DEUTSCH
BITTE BEACHTEN:
1. Bitte lesen Sie das gesamte Benutzerhandbuch sorgfältig durch,
bevor Sie den Projektor verwenden.
2. Um die Stabilität der Stromversorgung zu gewährleisten, verwenden
Sie bitte eine Standard-Stromversorgung und geerdete Steckdosen.
3. Verwenden Sie nur die auf dem Projektor angegebene Stromquelle.
4. Bitte önen Sie den Projektor nicht. Es benden sich keine vom
Benutzer zu wartenden Teile im Projektor. Das Önen des Projektors
führt zum Erlöschen der Garantie. Wenn Sie ein Problem mit Ihrem
Projektor haben, wenden Sie sich an Ihren Lieferanten.
5. Bitte schauen Sie nicht in die Linse des Projektors. Das helle Licht
könnte Ihren Augen schaden.
6. Stellen Sie den Projektor nicht auf eine Fläche, die den Luftstrom
aus den Lüftungsschlitzen blockieren könnte. Weiches Gewebe
könnte den Luftstrom behindern. Auf stabilem, hartem Untergrund
aufstellen.
7. Halten Sie den Projektor von Flüssigkeiten fern. Der Projektor ist
nicht wasserdicht und darf nicht im Freien verwendet werden.
8. Um einen elektrischen Schlag zu vermeiden, halten Sie den Projektor
von Feuchtigkeit fern.
9. Bitte schalten Sie den Projektor aus und trennen Sie ihn vom
Stromnetz, wenn er nicht benutzt wird.
10. Bitte verwenden Sie für die Aufbewahrung Ihres Projektors
Originalverpackungen.

4

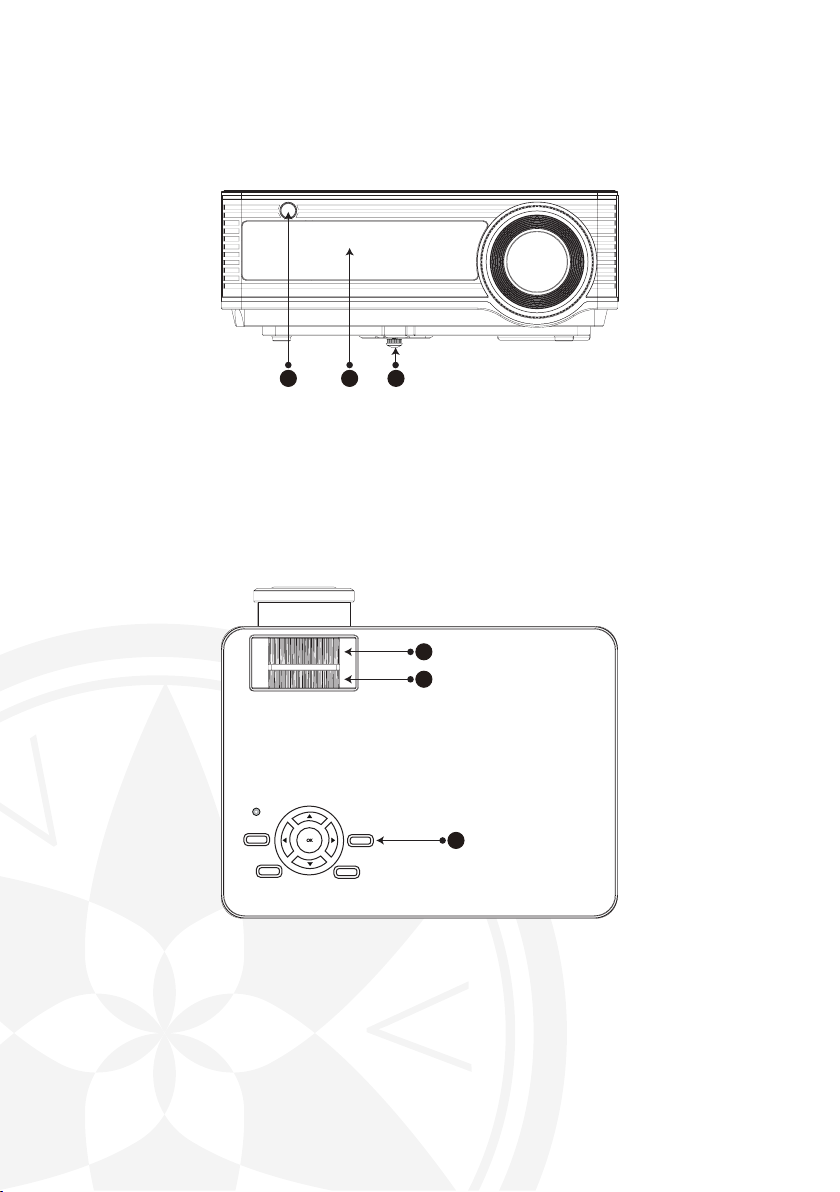

PRODUKTÜBERSICHT
Front
1Infrarotempfänger
2Lautsprecher
3Stellschraube für Neigungswinkel
Oben
1Objektiv Fokus
2Keystone-Korrektur
3Bedienfeld
1 2 3
1
2
3
Power
Menu Source
Return

5

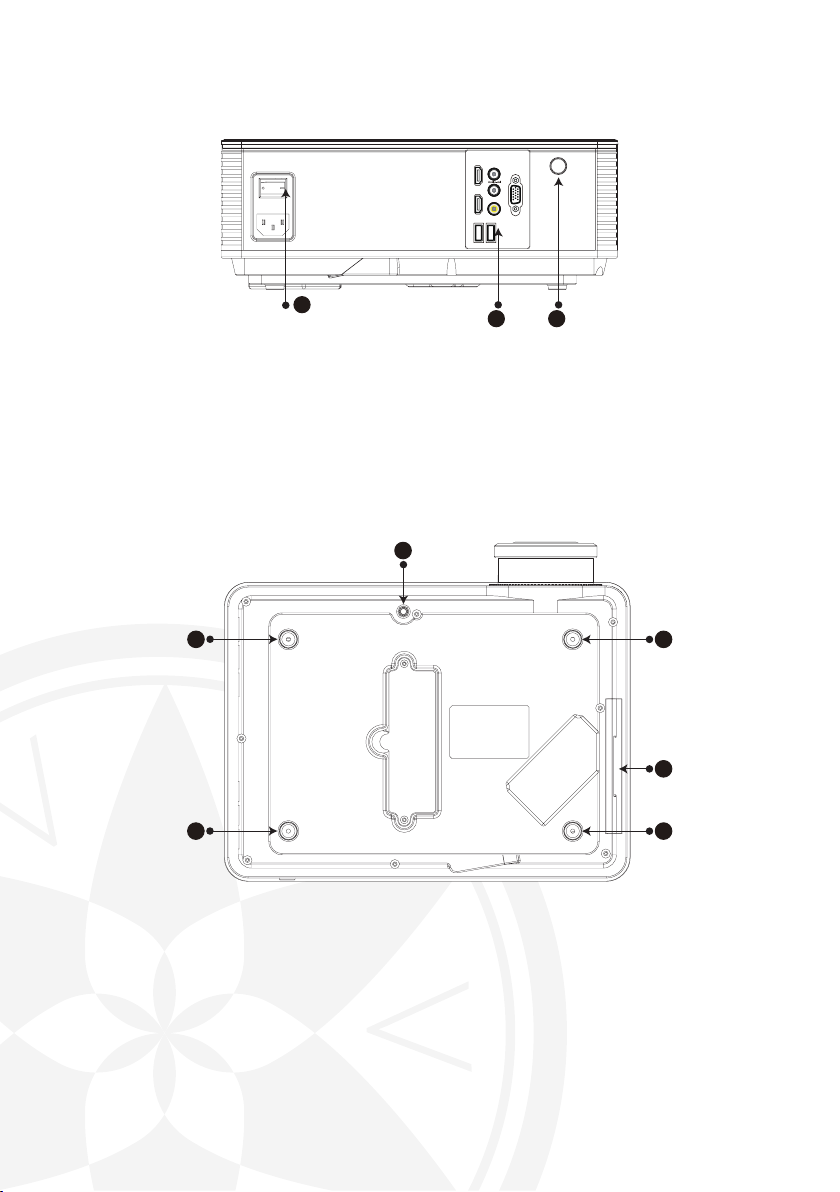

Rückseite
1Netzschalter
2Anschlussfeld
3Infrarotempfänger
Unterseite
1Stellschraube für Neigungswinkel
2Gewinde (M4x8mm) für Projektorhalterungen benden sich
unter den Pads
3Staublter
Dieser sollte bei regelmäßiger Verwendung des Projektors alle 8
Wochen gereinigt werden
1
2 3
Video
Audio-in
PC RGB-
HDMI2
HDMI1
12
1
2
2
2
2
3

6

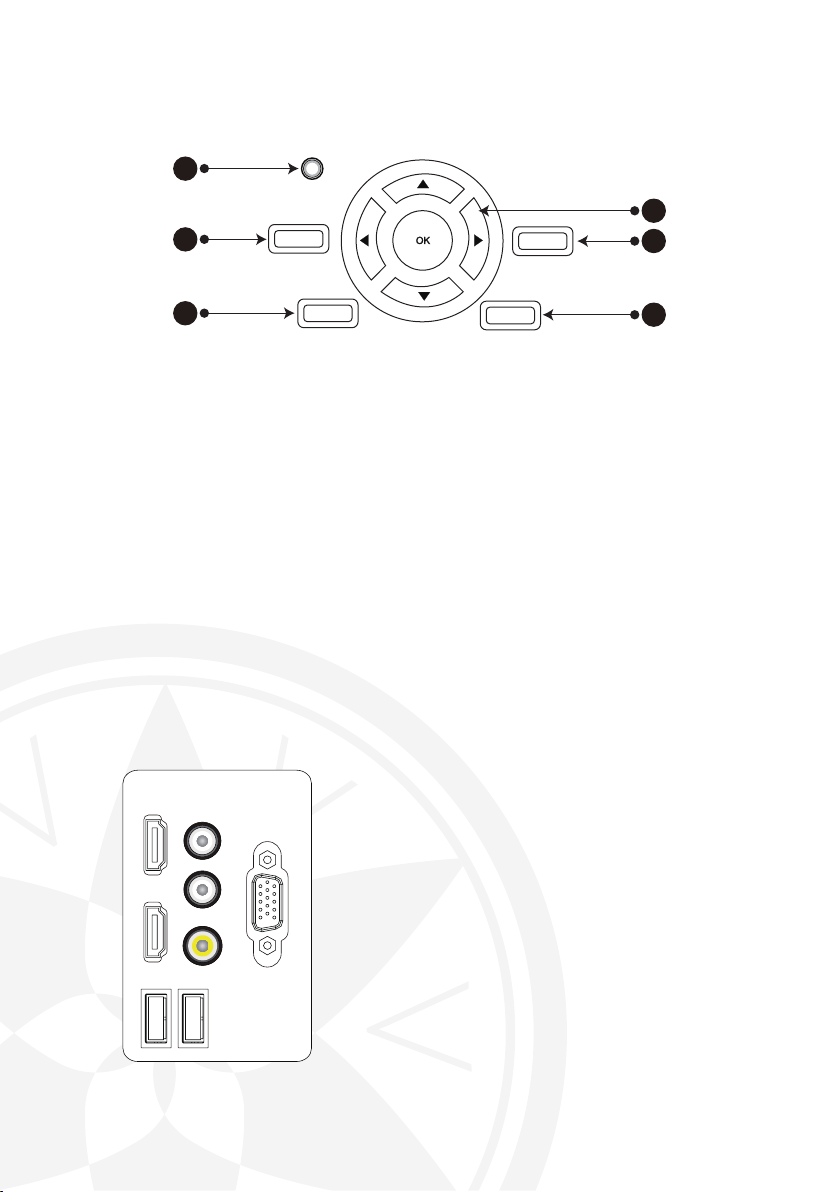

Bedienfeld
1LED
Rot: Projektor bendet sich im Standby-Modus
Grün: Der Projektor bendet sich in Betrieb
2Ein- und Ausschalten des Projektors
3Menü aufrufen
4Tasten zur Navigation im Menü
5Zurück
6Auswahl der Videoquelle
Anschlussfeld
Power
Menu Source
Return
1
2
3
4
6
5
HDMI1 HDMI Eingang 1
HDMI2 HDMI Eingang 2
Audio-out Audio Ausgang
Audio-in Audio Eingang
Video AV-Video Eingang
PC-RGB VGA Eingang
1USB Eingang 1
2USB Eingang 2
Audio-in
PC-RGB
Video
Audio-out
HDMI2
21
HDMI1

7
Den jeweiligen Eingang können Sie auf dem Bedienfeld über die Taste
„Source“ und den Pfeiltasten auswählen. Bitte bestätigen Sie die Auswahl
über die „OK“ Taste.
Alternativ kann die Auswahl des Eingangsignals auch über die
Fernbedienung erfolgen.
FERNBEDIENUNG
Ein- / Ausschalten
Steuerungstasten wenn
als Eingang ein USB
Anschluss ausgewählt ist
Zurück
Laustärke erhöhen
Ein- / Ausschalten
Bild spiegeln
Navigation
Eingangssignal wählen
Menü aufrufen
Lautstärke verringern

8
MENÜ
Durch drücken der Taste „Menu“ auf dem Bedienfeld oder durch Drücken
der Taste „M“ auf der Fernbedienung wird das Menü eingeblendet.
Über die „Return“ oder „Menu“ Taste auf dem Bedienfeld oder über die
Tasten „M“ und „zurück“ auf der Fernbedienung wird das Menü verlassen.
Über die Tasten zur Navigation auf dem Bedienfeld und der
Fernbedienung können die entsprechenden Einstellungen im Menü
vorgenommen werden.
Menüstruktur
Picture Mode Standard
Color Temperature
Aspect Ratio
X _Zoom
Y _Zoom
Noise Reduction Middle
PC Setting
Color Range
Flip Horizon
Flip Vertical
SOUND
Sound Mode Standard
Balance
Auto Volume
Surround Sound
EQ
Sound Source

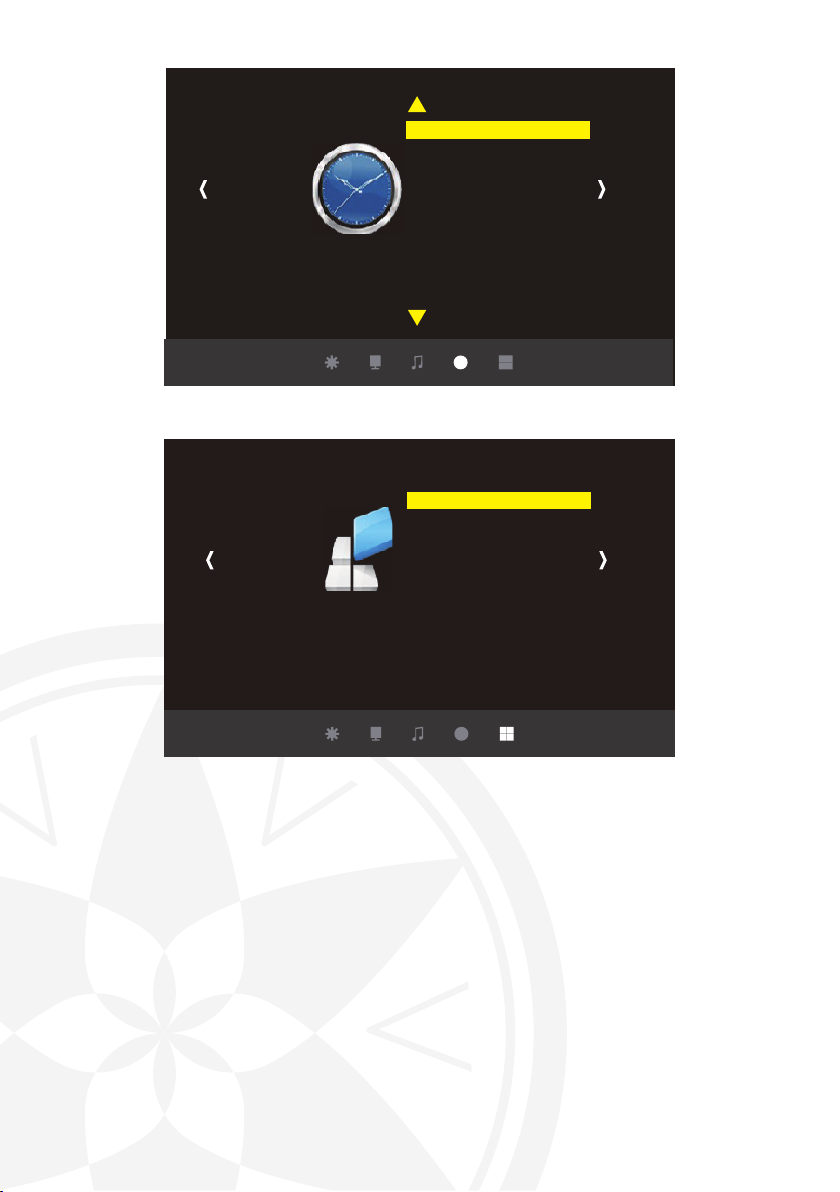

Clock-- -- -- --
Off Time
On Time
Sleep Timer
Auto Sleep
TIME
OPTION
OSD Language English
Restore Factory Default
Blending
HDMI CEC
Osd Duration
Software Update

9
MENÜ
Durch drücken der Taste „Menu“ auf dem Bedienfeld oder durch Drücken
der Taste „M“ auf der Fernbedienung wird das Menü eingeblendet.
Über die „Return“ oder „Menu“ Taste auf dem Bedienfeld oder über die
Tasten „M“ und „zurück“ auf der Fernbedienung wird das Menü verlassen.
Über die Tasten zur Navigation auf dem Bedienfeld und der
Fernbedienung können die entsprechenden Einstellungen im Menü
vorgenommen werden.
Menüstruktur
Picture Mode Standard
Color Temperature
Aspect Ratio
X _Zoom
Y _Zoom
Noise Reduction Middle
PC Setting
Color Range
Flip Horizon
Flip Vertical
SOUND
Sound Mode Standard
Balance
Auto Volume
Surround Sound
EQ
Sound Source
Clock-- -- -- --
Off Time
On Time
Sleep Timer
Auto Sleep
TIME
OPTION
OSD Language English
Restore Factory Default
Blending
HDMI CEC
Osd Duration
Software Update
Über die Einstellung „OSD Language“ wird die Sprache der Menüführung
ausgewählt.

10
BESONDERHEITEN BEI DER EINGANGSQUELLE „USB“
Es können USB-Sticks als auch externe Festplatten direkt an die USB
Ports angeschlossen werden.

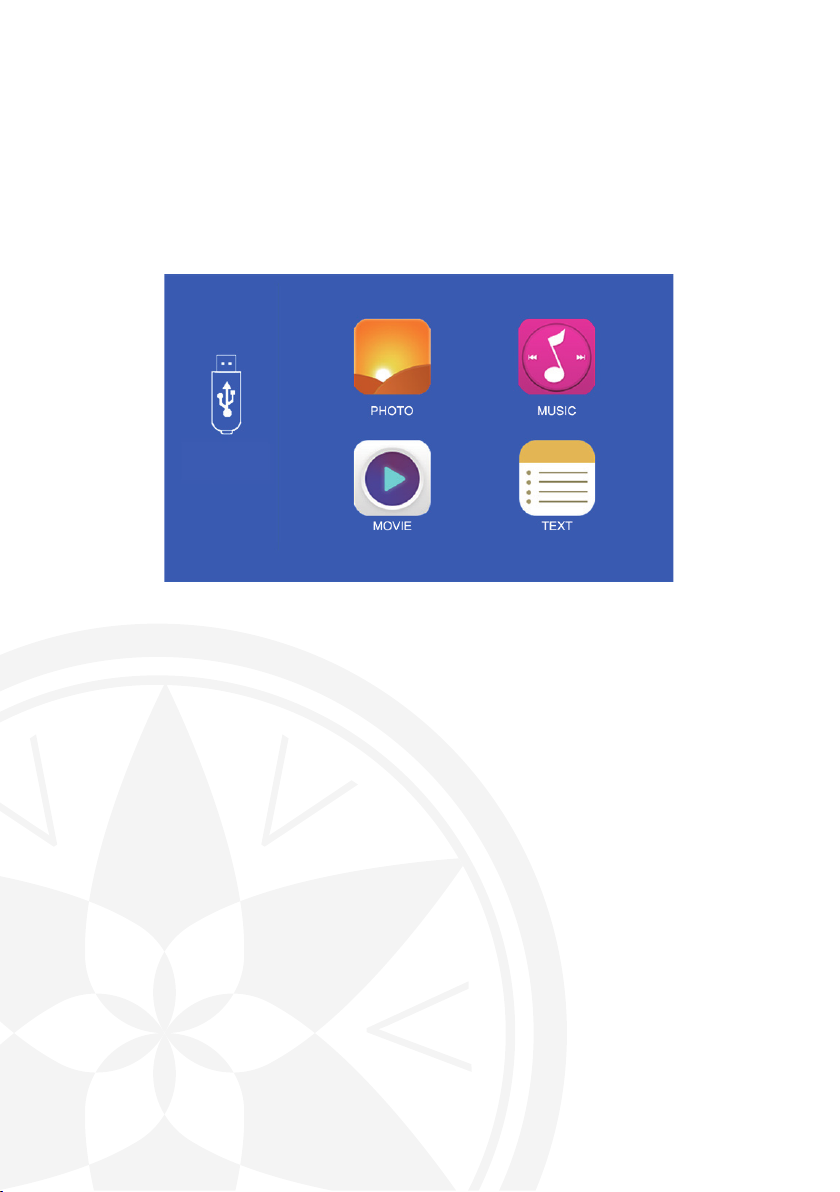

Bei Auswahl des Eingangsignals „USB1“ oder „USB2“ erscheint folgender
Bildschirm:
PHOTO Die Bilder auf der USB Quelle werden als
Slideshow angezeigt.
MUSIC Audio Dateien auf der USB Quelle werden über
den Lautsprecher, als auch über den „Audio-out“
Ausgang auf dem Anschlussfeld ausgegeben
MOVIE Video Inhalte auf der USB Quelle werden auf dem
Projektor angezeigt.
TEXT Anzeige von Textdateien auf der USB Quelle
USB DRIVE

11

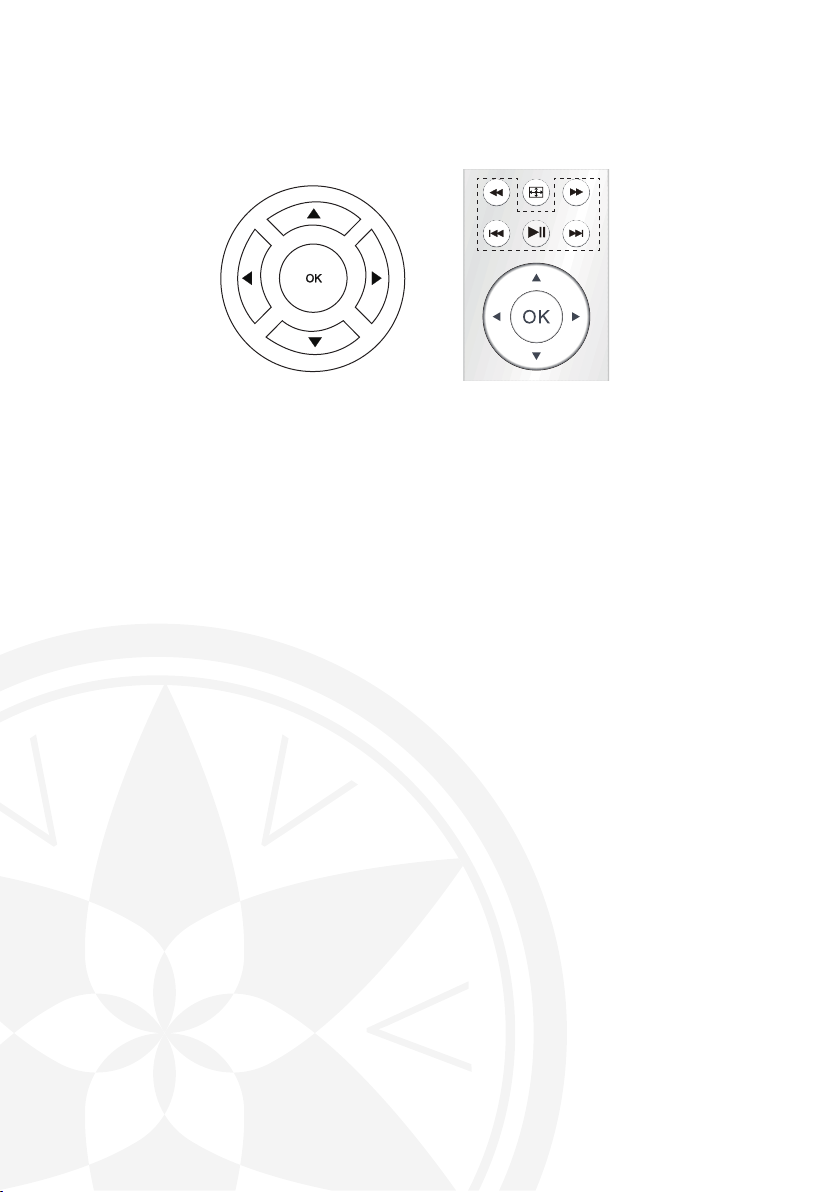

Die Navigation hierbei erfolgt durch die Tasten auf dem Bedienfeld, als
auch über die Tasten auf der Fernbedienung
TECHNISCHE DATEN
Abmessungen 305 x 225 x 115 mm
Schnittstellen 2x HDMI
2x USB
1x AV
1x VGA
Native Auösung 1920 x 1080
Helligkeit 3.200 Lumen
Farbtemperatur 7500-8500K
Kontrast 2000:1
Keystone ±15° Manuell
Lichtquelle LED
Video Formate AVI, MP4, MKV, FLV, WMV, MOV, RMVB,
MPEG1, MPEG2, MPEG-4, H.264, XVID, H.263,
JPEG
Audio Formate AAC, MP2, MP3, PCM, FLAC, WMA
Bild Formate bmp, jpg, png

12
ENTSORGUNG
Diese Kennzeichnung besagt, dass für dieses Produkt
die Europäische Richtlinie gilt und er Artikel nicht
zusammen mit anderen Haushaltsabfällen entsorgt
werden darf. Informieren Sie sich über die örtlichen
Bestimmungen zur getrennten Sammlung elektrischer
und elektronischer Geräte und befolgen Sie diese. Eine
ordnungsgemäße Entsorgung von alten Produkten hilft
negative Auswirkungen auf Umwelt und Gesundheit zu
vermeiden.

13
Hersteller:
VEHNS GROUP GmbH
Theatinerstraße 40-42
80333 München
Deutschland
www.vehnsgroup.com
[email protected]
www.lavague.de
MADE IN CHINA
Änderungen und Irrtümer vorbehalten
Der Hersteller übernimmt keine Haftung für Schäden, die durch
fehlerhafte, unsachgemäße oder unvereinbare Verwendung des
Produkts entstehen.
© VEHNS GROUP GmbH
Version 1.0 – Dec 2019

14
ENGLISH
PLEASE NOTE
1. Please read the entire user manual carefully before using the
projector.
2. To ensure the stability of the power supply, use standard grounded
power sockets.
3. Only use a power source as indicated on the projector.
4. Please do not open projector. There are no user-serviceable parts in
the projector. Opening the projector will void warranty. If there is a
problem with your projector contact your supplier.
5. Please do not directly look into the projector lens. The bright light
could damage your eyes.
6. Please do not place projector on a surface that may block air ow
from the vents. A soft fabric could prevent air ow. Place the projector
on stable hard surface.
7. Please keep projector away from any liquids. The projector is not
water proof or water resistant and is not for use outside.
8. To prevent electrical shock please keep projector away from moisture.
9. Please turn o and unplug projector when not in use.
10. Please use original packaging material when storing your projector.

15
PRODUCT OVERVIEW
Front
1Infrared receiver
2Loudspeakers
3Adjusting screw for angle of inclination
Top
1Lens Focus
2Keystone correction
3Keypad
1 2 3
1
2
3
Power
Menu Source
Return

16

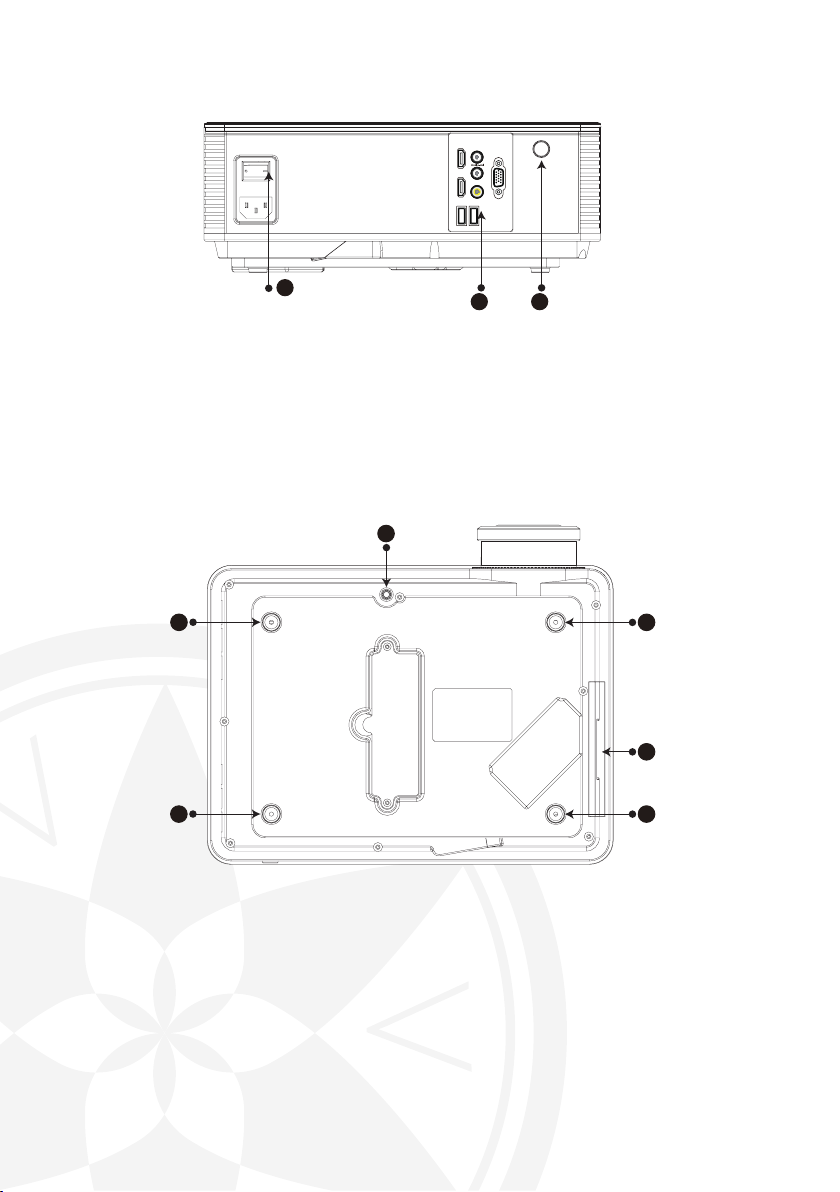

Back
1Main power switch
2Connector panel
3Infrared receiver
Bottom
1Adjusting screw for angle of inclination
2Threads (M4x8mm) for projector mounts are located under the
pads
3Dust lter
Should be cleaned every 8 weeks if the projector is used
regularly.
1
2 3
Video
Audio-in
PC RGB-
HDMI2
HDMI1
12
1
2
2
2
2
3

17
Control panel
1LED
Red: Projector is in standby mode.
Green: The projector is in operation.
2Turn the Projector On and O
3Menu
4Keys for navigation in the menu
5Back
6Select the video source
Anschlussfeld
Power
Menu Source
Return
1
2
3
4
6
5
HDMI1 HDMI Eingang 1
HDMI2 HDMI Eingang 2
Audio-out Audio Ausgang
Audio-in Audio Eingang
Video AV-Video Eingang
PC-RGB VGA Eingang
1USB Eingang 1
2USB Eingang 2
Audio-in
PC-RGB
Video
Audio-out
HDMI2
21
HDMI1

18
You can select the respective input on the control panel using the „Source“
key and the arrow keys. Please conrm the selection by pressing the „OK“
key.
Alternatively, the input signal can also be selected via the remote control.
REMOTE CONTROL
Switching on / o
Control keys when a USB
port is selected as input
Back
Increase volume
Switching on / o
Mirror image
navigation
Select input signal
Call up the menu
Decrease volume

19
MENU
Pressing the „Menu“ button on the control panel or pressing the „M“ button
on the remote control will display the menu.
The „Return“ or „Menu“ button on the control panel or the „M“ and „Back“
buttons on the remote control exit the menu.
The navigation buttons on the control panel and the remote control can be
used to make the corresponding settings in the menu.
Structure
Picture Mode Standard
Color Temperature
Aspect Ratio
X _Zoom
Y _Zoom
Noise Reduction Middle
PC Setting
Color Range
Flip Horizon
Flip Vertical
SOUND
Sound Mode Standard
Balance
Auto Volume
Surround Sound
EQ
Sound Source

20
The „OSD Language“ setting is used to select the language of the menu
navigation.
Clock-- -- -- --
Off Time
On Time
Sleep Timer
Auto Sleep
TIME
OPTION
OSD Language English
Restore Factory Default
Blending
HDMI CEC
Osd Duration
Software Update
