Last Calor TERMO-VIOLA User manual

TERMO-VIOLA
1
Manuale d’installazione, uso e manutenzione
Installation, use and maintenance manual
Manuel d’installation, d'utilisation et d'entretien
Installations-, Bedienungs- und Wartungsanleitung
Manual de instalación, uso y mantenimiento
Stufa a pellet mod - Pellet stove model - Poêle à granulés mod.
Pelletofen Modell - Estufa de pellets mod.
TERMO-VIOLA
Leggere attentamente le istruzioni prima dell’installazione, utilizzo e manutenzione.
Il manuale è parte integrante dell’apparecchio.
Read the instructions carefully before installation, use and maintenance.
The manual is an integral part of the unit.
Lire attentivement les instructions avant d'installer, d'utiliser et d'entretenir le poêle.
Le manuel fait partie intégrante de l'appareil.
Vor Installation, Gebrauch und Wartung muss diese Anleitung aufmerksam durchgelesen werden.
Das Handbuch ist wesentlicher Bestandteil des Geräts.
Lea atentamente las instrucciones antes de realizar la instalación, el uso y el mantenimiento.
El manual es parte integrante del equipo.
48421Y140-M5_06/14
Hardware - M

TERMO-VIOLA
2

TERMO-VIOLA
3

TERMO-VIOLA
4
IT –GB –FR –DE –ES

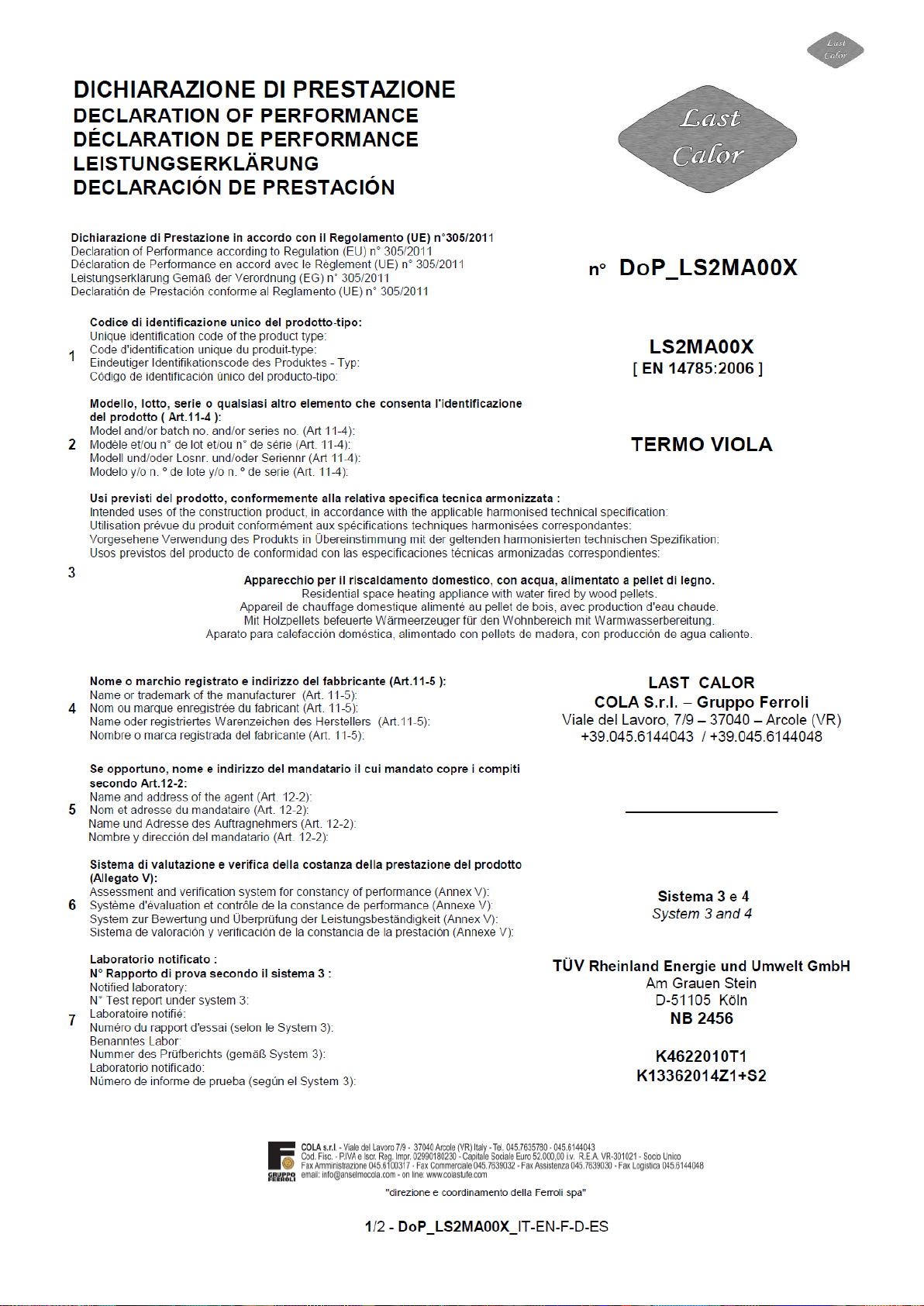

DICHIARAZIONE DI PRESTAZIONE - DECLARATION OF PERFORMANCE
DÉCLARATION DE PERFORMANCE - LEISTUNGSERKLÄRUNG - DECLARACIÓN DE PRESTACIÓN ......... 5 - 6
DICHIARAZIONE DI CONFORMITA’ CE – CE DECLARATION OF CONFORMITY - DECLARATION DE
CONFORMITE CE - KONFORMITÄTS ERKLÄRUNG CE - DECLARACIÓN DE CONFORMIDAD CE ......... 7 - 8
IT.......................................................................................................................................... 9 - 37

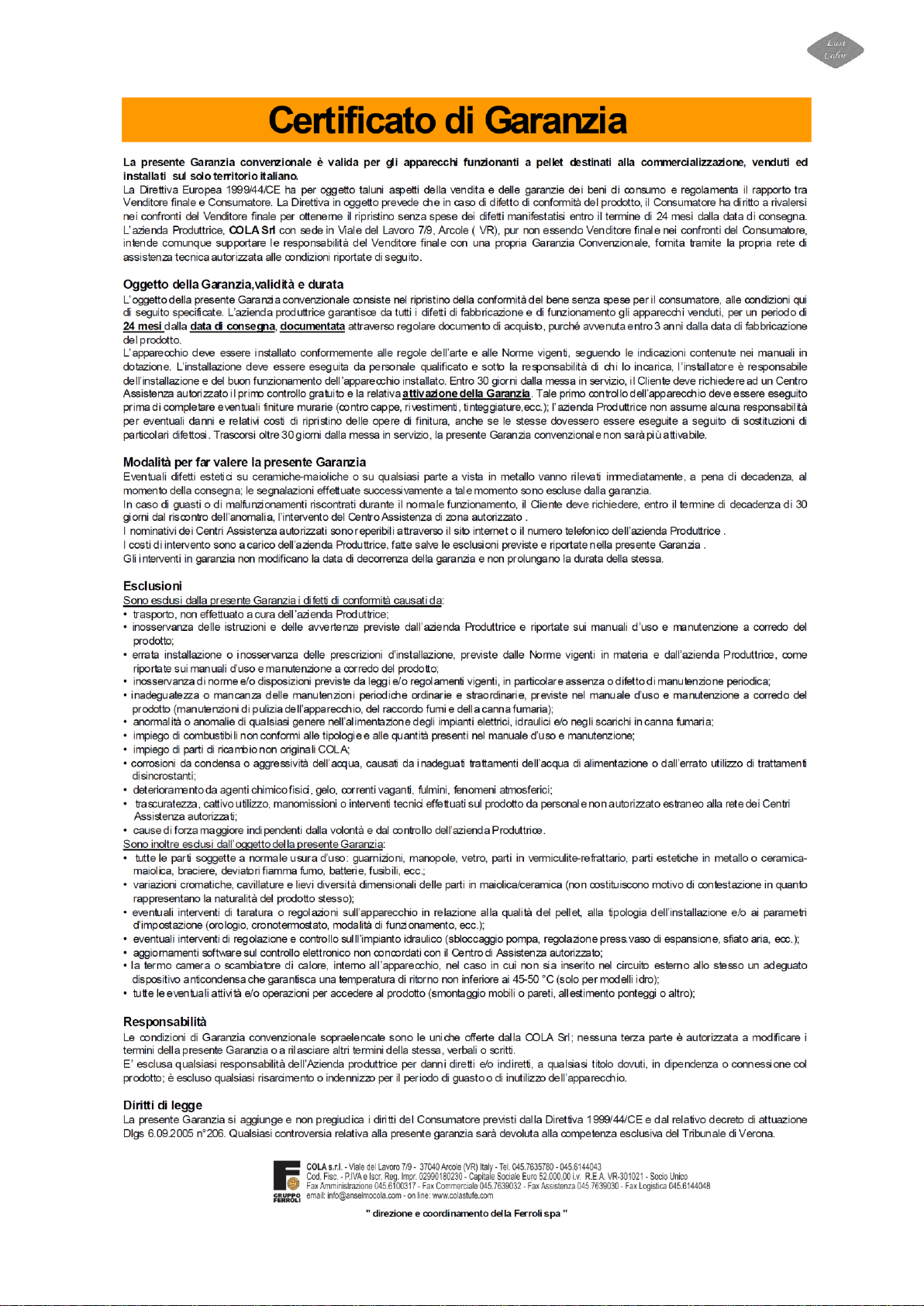

La Ditta COLA garantisce i propri prodotti secondo le norme attualmente in vigore , ad esclusione delle parti
soggette a normale usura . Per le condizioni di garanzia rivolgersi all’importatore o al rappresentante autorizzato, il
quale può integrare il periodo della garanzia obbligatoria con un periodo supplementare a sua totale ed esclusiva
responsabilità. La garanzia del prodotto decade per qualsiasi inconveniente, rottura o incidente dovuto al mancato
rispetto o applicazione delle indicazioni contenute nel presente manuale
GB..................................................................................................................................... 38 - 65
COLA guarantees its products, except for parts subject to normal wear, in accordance with the current regulations.
For the warranty terms, please contact the importer or the authorised agent who can integrate the compulsory
warranty period with an additional period under his sole and exclusive responsibility.
The product warranty is invalidated for any trouble, breakage or accident due to failure to comply with or apply the
instructions provided in this manual.
FR.................................................................................................................................... 66 - 95
La société COLA garantit ses produits selon les normes actuellement en vigueur, à l'exception des parties qui sont
soumises à une usure normale. Pour les conditions de garantie, s’adresser à l’importateur ou au représentant
autorisé qui pourra accorder une extension de la durée contractuelle constructeur sous sa propre responsabilité. La
garantie déchoit automatiquement et de plein droit pour tous les dommages, ruptures ou incidents causés par
l’inobservation ou l'inapplication des instructions contenues le présent manuel.
DE................................................................................................................................... 96 - 124
Die Firma COLA garantiert ihre Produkte gemäß den derzeit geltenden Bestimmungen mit Ausnahme der
Verschleißteile.
Für die Garantiebedingungen wenden Sie sich bitte an den Importeur oder an den autorisierten Vertreter, der die
obligatorische Garantielaufzeit auf ausschließlich eigene Verantwortung verlängern kann.
Die Garantie des Produkts erlischt im Fall von Störungen, eines Defekten oder Unfällen, die auf die Missachtung der
in dieser Anleitung enthaltenen Anleitungen zurückzuführen sind.
ES...................................................................................................................................125 - 153
La Empresa Cola Srl garantiza sus productos segùn las normas actualmente en vigor, excluyendo las piezas
expuestas a normal usura.
Para las condiciones de garantia dirijanse al importador o vendedor autorizado que puede agregar el periodo de
garantia obligatoria con un periodo suplementar bajo su total y unica responsabilidad.
La garantia del prododucto decae por qualquier incovenitente de rotura o incidente debido a la falta de respeto o
aplicaciòn de las indicaciones indicadas en el presente manual .

TERMO-VIOLA
5

TERMO-VIOLA
6

TERMO-VIOLA
7

TERMO-VIOLA
8

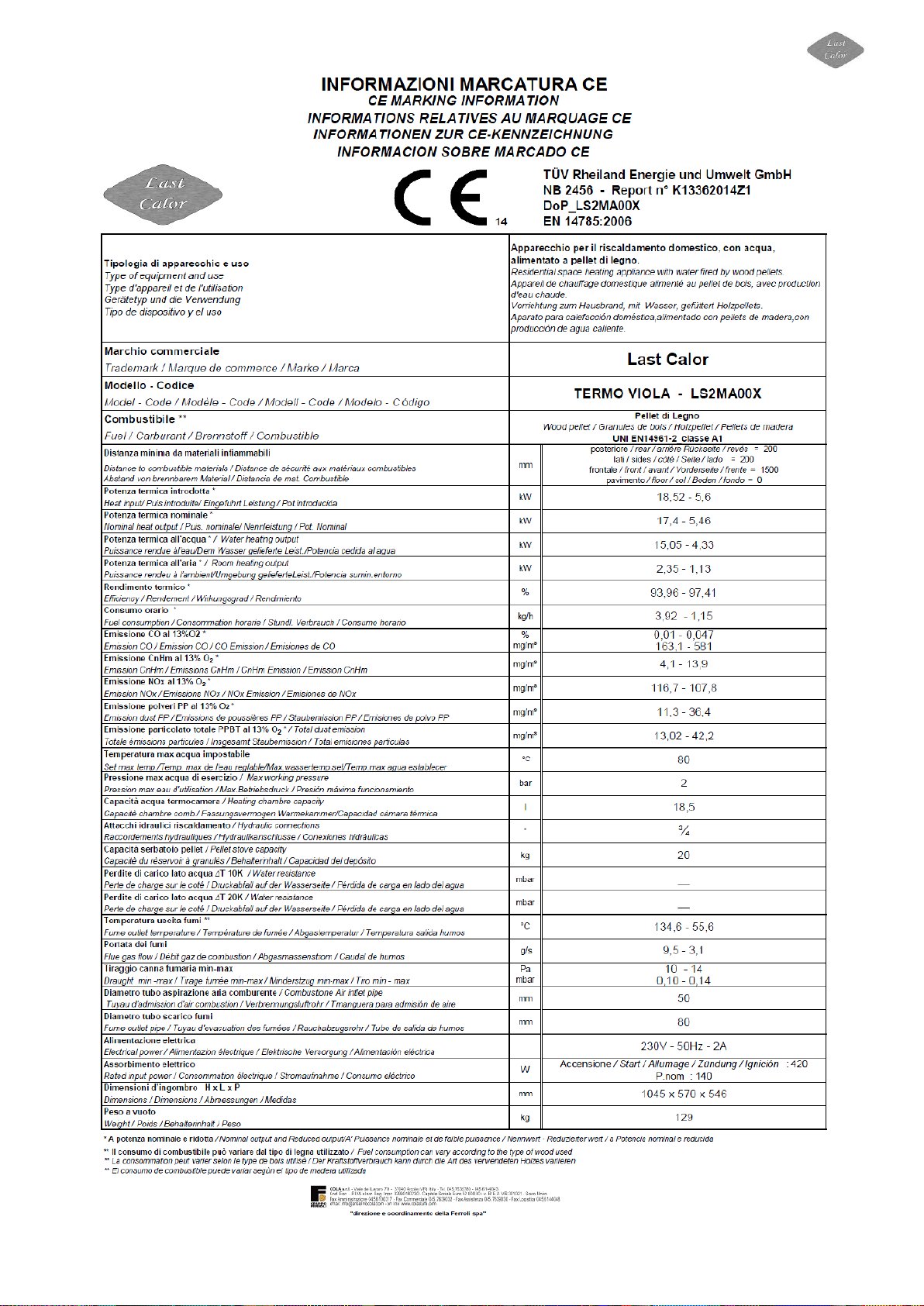

TERMO-VIOLA
9
1 AVVERTENZE GENERALI
1.1 Introduzione
1.2 Come utilizzare il manuale
1.3 Norme di sicurezza
1.4 Descrizione tecnica
1.5 Combustibile e uso consentito
1.6 Accessori in dotazione
1.7 Riferimenti normativi
1.8 Targa di identificazione
1.9 Messa fuori servizio della stufa
1.10 Istruzioni per richiesta di intervento e
ricambi
2 TRASPORTO ED INSTALLAZIONE
2.1 Imballo, movimentazione, spedizione e
trasporto
2.2 Luogo d’installazione, posizionamento e
sicurezza antincendio
2.3 Presa aria
2.4 Scarico fumi di combustione
2.4.1Tipologie di installazione
2.5 Controllo posizione bracere e turbolatori
2.6 Collegamento elettrico
2.7 Schema elettrico
2.8 Schema elettrico per impianto a zone
2.9 Collegamenti idraulici
2.10 Pronto intervento
3 SICUREZZE DELLA STUFA
3.1 Distanza sicurezza mat. infiammabili.
3.2 Sicurezza scarico fumi
3.3 Sicurezza sovrapressione in camera di
combustione
3.4 Surriscaldamento –termostato sicurezza
temperatura serbatoio pellet
3.5 Sicurezza contro il ritorno di fiamma sul
canale alimentazione pellet
3.6 Dispositivo elettrico di protezione della
sovracorrente
3.7 Sicurezza da interruzione di alim.elettrica
3.8 Sicurezza sovrapressione circuito idr.
3.9 Guasto ventilatore fumi
4 USO DELLA STUFA
4.1 Premessa
4.2 Descrizione del pannello comandi
4.3 Accensione
4.3.1 Controllo prima dell’accensione
4.3.2 Fase di avvio
4.4 Fase di lavoro
4.4.1 Modifica impostazione temperatura ambiente
4.4.2 Modifica impostazione temperatura acqua
4.4.3 Riavvio da STAND-BY
4.4.4 Pulizia del braciere
4.4.5 Acqua calda sanitaria con scambiatore rapido
4.4.6 Acqua calda sanitaria con bollitore ad
accumulo
4.4.7 Impianto con puffer / accumulatore di calore
4.5 Spegnimento
4.6 Menù
4.6.1 menù 01 –regola ventole
4.6.2 menù 02 –set orologio
4.6.3 menù 03 –abilita crono
4.6.4 menù 04 –scegli lingua
4.6.5 menù 05 –modo stand-by
4.6.6 menù 06 –cicalino
4.6.7 menù 07 –carico iniziale
4.6.8 menù 08 –stato stufa
4.6.9menù 09 –tarature tecnico
4.7 Telecomando
4.7.1 sostituzione batteria
4.8 Termostato –cronotermostato
esterno
4.9 Periodo di inattività (fine stagione)
5 PULIZIA DELLA STUFA
5.1 Pulizia braciere
5.2 Pulizia contenitore cenere
5.3 Pulizia del vetro
5.4 Pulizia estrattore fumi e camera di
combustione
5.5 Pulizia debimetro
5.6 Pulizia delle ceramiche
5.7 Pulizia raccordo fumi –canna fumaria
5.8 Pulizia scambiatori con il dispositivo
scuoti-turbolatori
6 MANUTENZIONE
6.1 Premessa
6.2 Smontaggio rivestimento ceramica
6.3 Componenti interni della stufa
6.4 Componenti elettrici
6.5 Componenti idraulici
7 RICERCA GUASTI
7.1 Gestione degli allarmi

TERMO-VIOLA
10
1 AVVERTENZE GENERALI
1.1 Introduzione
Gentile Cliente ,
Desideriamo innanzi tutto ringraziarLa per la fiducia accordataci acquistando un nostro prodotto. La invitiamo a
leggere e seguire attentamente i consigli contenuti in questo manuale d’installazione, uso e manutenzione al fine di
poter sfruttare al meglio le qualità del prodotto.
Tutti i documenti relativi a certificazioni o dichiarazioni dell’apparecchio in modo particolare la dichiarazione di
conformità e la dichiarazione di prestazione sono reperibili attraverso il sito web del marchio commerciale.
1.2 Come utilizzare il manuale
La ditta produttrice si riserva di apportare in qualsiasi momento, senza preavviso alcuno, eventuali modifiche
tecniche od estetiche ai prodotti.
Le operazioni d’installazione , uso e manutenzione della stufa devono soddisfare i requisiti descritti in questo
manuale nonchè le leggi e le norme Europee , Nazionali , Regionali , Provinciali e Comunali .
I disegni, le misure, gli schemi ed ogni altra configurazione, sono qui riportati solo a scopo esemplificativo.
Il presente manuale costituisce parte integrante del prodotto ; verificare che sia sempre a corredo dell’apparecchio e
in caso di vendita , trasferimento ad un altro proprietario o installato in un altro luogo assicurarsi della sua presenza
in modo che possa essere consultato in qualsiasi momento .
In caso di smarrimento o danneggiamento richiedere copia al Centro di Assistenza Tecnico autorizzato in modo che
l’apparecchio abbia sempre a corredo il proprio manuale .
Questo simbolo indica la presenza di un messaggio importante a cui prestare particolare attenzione in
quanto la mancata osservanza di quanto scritto, può provocare seri danni alla stufa e alle persone
Una voce che richiede particolare attenzione è evidenziata in con il “testo in grassetto”
1.3 Norme di sicurezza.
-Leggere il manuale d’uso e manutenzione prima di installare , accedere e manutentore la stufa .
-Eseguire installazione,collegamento elettrico,collaudo e manutenzione da un tecnico qualificato e/o autorizzato.
-Collegare la stufa ad una canna fumaria a Norma tramite un terminale ispezionabile ; Il collegamento di più
apparecchi può avvenire solo se viene contemplato dalle Norme locali e concesso dall’Organismo di controllo della
canna fumaria.
-Collegare la stufa all’aspirazione tramite un tubo o presa d’aria dall’esterno .
-Collegare la stufa ad una presa elettrica a Norma tensione 230 V- 50 Hz .
-Nel modello TERMO collegare l’apparecchio all’impianto di riscaldamento ; esso non può in nessun
caso essere usato senza l’allacciamento idraulico e senza la carica dell’acqua interna alla termocamera .
-Verificare che l’impianto elettrico e le prese abbiano la capacità di sopportare l’assorbimento massimo
dell’apparecchio riportata sull’etichetta e sul presente manuale.
-Prima di ogni manutenzione staccare la spina elettrica dalla stufa ed operare solo con stufa fredda.
-Non impiegare liquidi o sostanze infiammabili per accendere la stufa o per ravvivare la fiamma: a stufa
accesa l’accensione del pellet è automatica.
-La stufa a pellet deve essere alimentata solo ed esclusivamente con pellet di legna aventi le
caratteristiche descritte nel presente manuale.
- La stufa non deve essere usato come inceneritore .
-Non chiudere in alcun caso le aperture di ingresso dell’aria comburente e uscita fumi .
-E’ vietato manipolare sostanze facilmente infiammabili o esplosive nelle vicinanze della stufa durante
il suo funzionamento.
-Non rimuovere la griglia di protezione del serbatoio pellet.
-E’ vietato il funzionamento della stufa con la porta fuoco aperta e/o vetro rovinato o rotto.
-Durante il funzionamento il forte calore sviluppato dalla combustione del pellet surriscalda le superfici esterne
della stufa in particolare porta fuoco, maniglia e tubo scarico fumi .Evitare quindi di entrare in contatto con tali
parti senza opportune protezioni .
-Tenere ad opportuna distanza di sicurezza oggetti non resistenti al calore e/o infiammabili .
-Pulire regolarmente il braciere ad ogni accensione o ricarica pellet .
-Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento,
l’eccessivo accumulo di pellet incombusto nel braciere deve essere rimosso manualmente prima di procedere
con una nuova accensione .
-Pulire regolarmente il condotto e deflettori fumi all’interno della camera di combustione da personale qualificato .
-Avvertire bambini e ospiti dei pericoli sopra descritti .
-In caso di anomalie di funzionamento, la stufa può essere riaccesa solo dopo avere ripristinato la
causa del problema .
-Qualsiasi manomissione e/o sostituzione non autorizzata di particolari non originali della stufa può causare
pericolo per l’incolumità dell’utente e solleva il costruttore da ogni responsabilità civile e penale.
-Utilizzare solo ricambi originali consigliati dal produttore .
La ditta produttrice non è responsabile di inconvenienti, rotture o incidenti dovuti al mancato rispetto o
alla mancata applicazione delle indicazioni soprascritte e contenute nel manuale .

TERMO-VIOLA
11
1.4 Descrizione tecnica
La stufa funziona esclusivamente a pellet e permette una facile installazione con l’impianto di riscaldamento . I
sistemi di controllo automatici di cui è dotata garantiscono una resa termica ottimale ed una completa combustione,
inoltre sono presenti dei sistemi di sicurezza atti a garantire un funzionamento sicuro sia per i componenti della stufa
sia per l’utente .
L’apparecchio installato a norma funziona con qualsiasi condizione climatica esterna e comunque in condizioni
critiche (vento forte , gelo , ect.) possono intervenire i sistemi di sicurezza che spengono la stufa.
La stufa mod. TERMO VIOLA con potenza nominale all’acqua di 15 kW garantisce un volume massimo riscaldabile
di 500 (580) m3 considerando il coefficiente del fabbisogno energetico dell’edificio pari a 30W/m3. Esso può variare
in funzione dell’isolamento, della tipologia e della zona climatica.
Per i dati tecnici fare riferimento alla tabella di pag.8.
Legenda:
A - Allacciamento cavo elettrico
B - Aspirazione aria comburente
C - Scarico acqua in sovrappressione (1/2” femmina)
D - Allacciamento acquedotto
E - Ritorno impianto ( 3/4” maschio )
F - Mandata impianto ( 3/4” maschio)
G - Allacciamento tubo scarico fumi Ø80mm
H - Pannello comandi mod. F047
I - Sportello serbatoio pellet
L - Piedini regolabili
M - Pomelli scuoti turbolatori
N –Allacciamento tubo scarico fumi Ø80 mm posteriore (OPZIONAL)

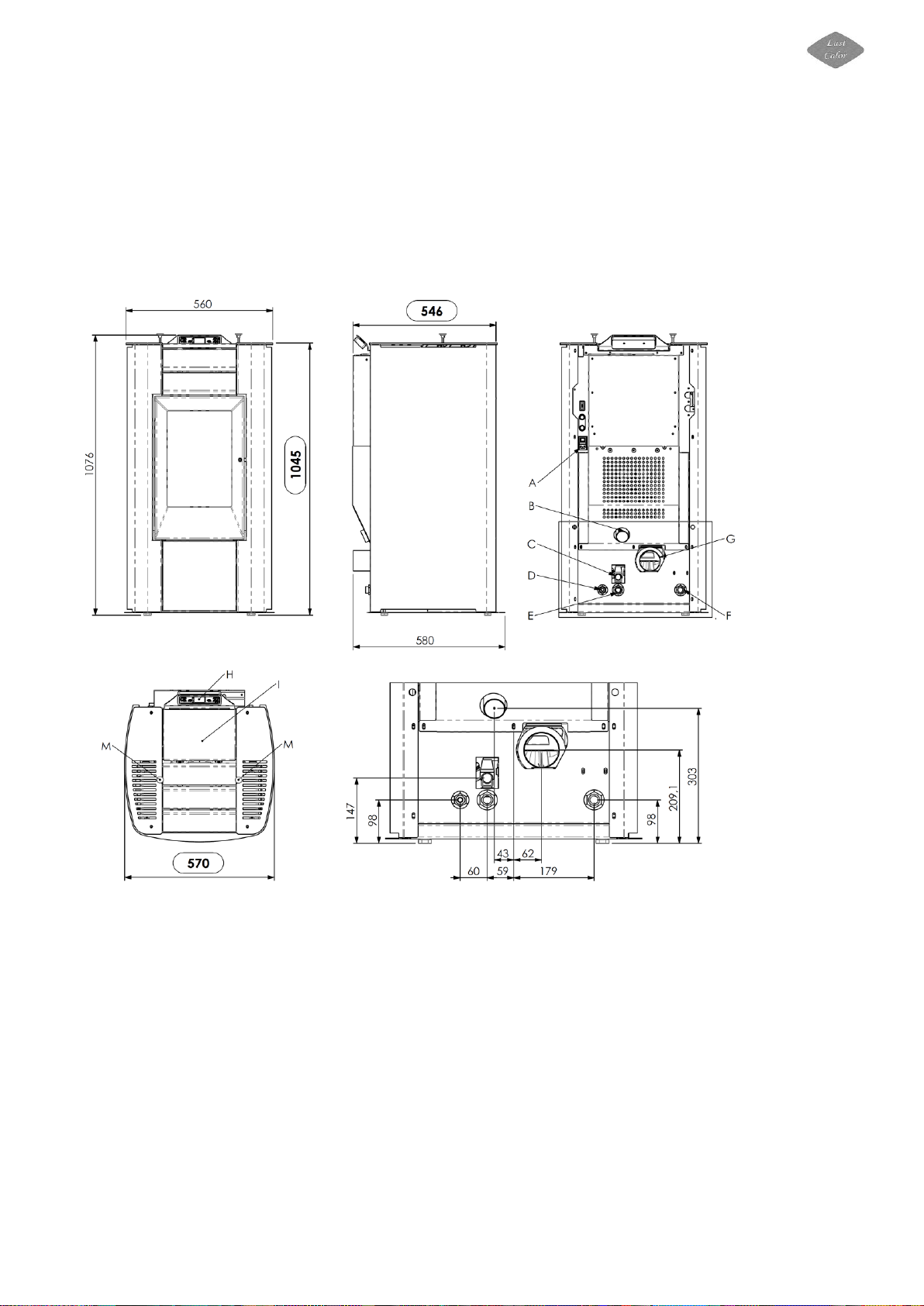

Ingombri stufa Termo-VIOLA

TERMO-VIOLA
12

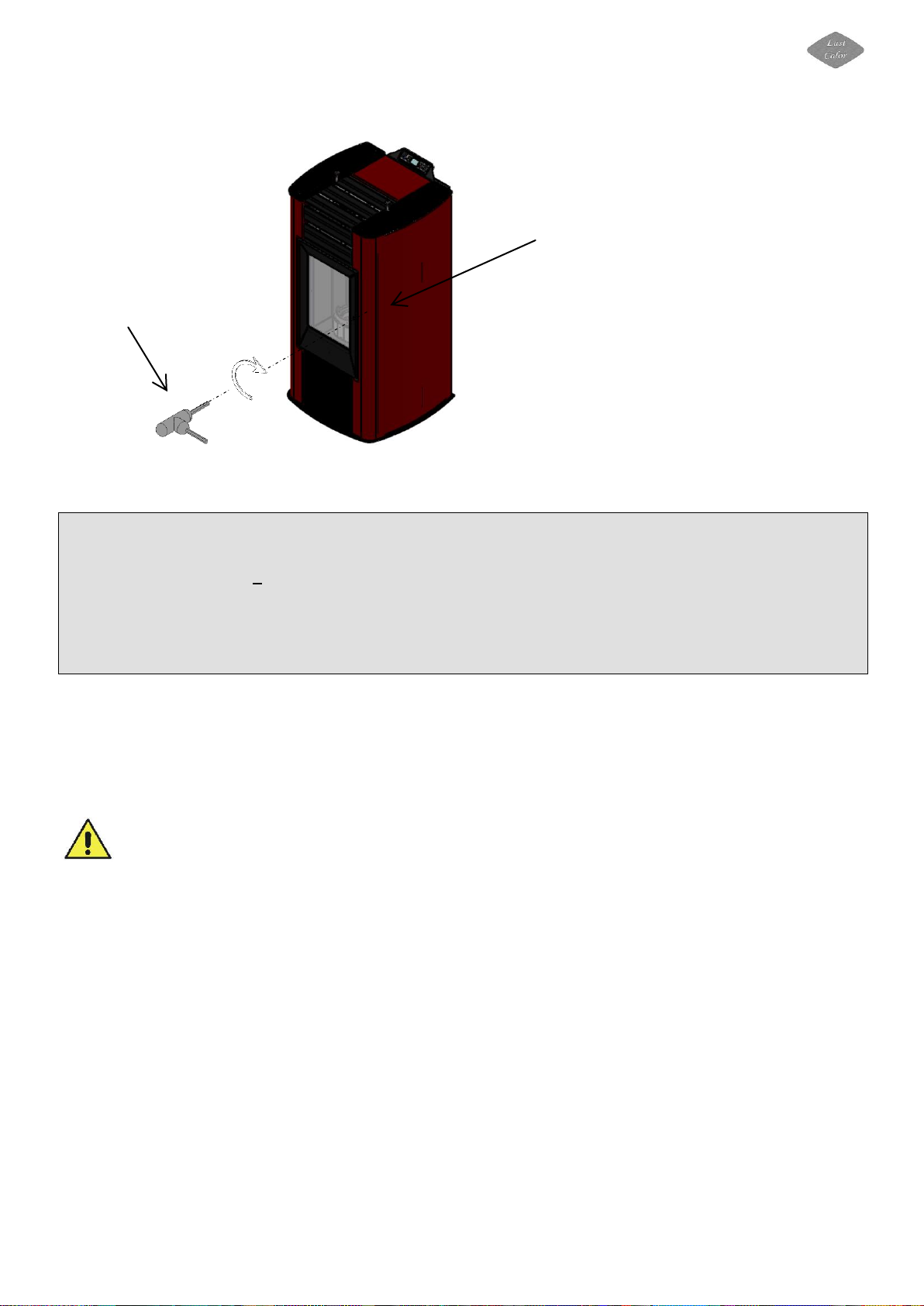

Apertura –chiusura porta fuoco termo-stufa a pellet TERMO VIOLA
1.5 Combustibile e uso consentito
Le stufe a pellet funzionano esclusivamente con pellet (pastiglie) di varie essenze di legno conformi alla normativa
DIN plus 51731 o UNI EN 14961-1 o Ö-Norm M 7135 ovvero aventi le seguenti caratteristiche :
Potere calorico
min 4.8 kWh/kg (4180 kcal/kg)
Densità
680-720 kg/m3
Umidità
max 10% del peso
Diametro:
6 +0.5 mm
Percentuale ceneri
max 1.5% del peso
Lunghezza:
min 6mm- max 30 mm
Composizione:
100% legno non trattato dell’industria del legno o post consumo senza aggiunta di
sostanze leganti e privo di corteccia conforme alle normative vigenti
Imballo
in sacchi realizzati in materiale ecocompatibile o biologicamente decomponibile o in carta
Il serbatoio di contenimento del pellet si trova nella parte posteriore della stufa. Lo sportello di apertura è posizionato
nella parte superiore e il caricamento avviene manualmente solo a stufa spenta ponendo attenzione a non farlo
fuoriuscire dal serbatoio .
L’utilizzo di pellet con caratteristiche diverse rispetto a quello testato dal tecnico durante la 1°accensione implica una
nuova taratura dei parametri di carico pellet della stufa , tale intervento è escluso dalla garanzia .
- Immagazzinare il pellet in luogo asciutto e privo di umidità .
- Ai fini di un funzionamento regolare ed efficiente non è possibile il caricamento manuale del pellet o
altri combustibili nel braciere
- Evitare il caricamento nel serbatoio di combustibili non conformi .
- Evitare il caricamento nel serbatoio di corpi estranei quali contenitori , scatole , sacchetti , metalli etc…
- L’utilizzo di pellet scadenti e non conforme , danneggia e compromette il funzionamento
dell’apparecchio facendo decadere la validità della garanzia con esclusione della responsabilità da
parte del costruttore .
1.6 Accessori in dotazione
La dotazione è comprensiva di :
Cavo alimentazione elettrica ;
Manuale d’installazione , uso e manutenzione ;
Chiave di apertura –chiusura ;
Telecomando .
1.7 Riferimenti normativi
Norma UNI 10683:2012 :Requisiti di installazione dei generatori di calore alimentati a legna o altri biocombustibili
solidi ;
Norma UNI EN14785:2006 : Requisiti di progettazione , fabbricazione , costruzione , sicurezza e prestazioni ,
istruzioni e marcature , unitamente ai relativi metodi di prova per le omologazioni
degli apparecchi funzionanti a pellet ;
Norma CEI EN 60335-1 : Sicurezza degli apparecchi elettrici d’uso domestico e similare – parte1 ;
Norma CEI EN 60335-2-102 : Sicurezza degli apparecchi elettrici d’uso domestico e similare –parte 2 ;
Per aprire la porta inserire la
maniglia in dotazione e ruotare in
senso orario
Maniglia apertura-chiusura
porta fuoco ;
- Apertura: senso antiorario
- Chiusura: senso orario

TERMO-VIOLA
13
Norma CEI EN 55014-1 : Resistenza elettromagnetica –Requisiti per elettrodomestici, attrezzi elettrici e
apparecchi elettrici simili –Parte 1: Emissione di disturbo ;
Norma CEI EN 55014-2 : Resistenza elettromagnetica –Requisiti per elettrodomestici, attrezzi elettrici e
apparecchi elettrici simili –Parte 2 : Immunità ; Norma famiglia di prodotti ;
Norma CEI EN 61000-3-2 : Limiti per le emissioni di corrente armonica ( Corrente ingresso ≤16 A per fase ) ;
Norma CEI EN 61000-3-3 : Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa
tensione per apparecchiature con corrente nominale ≤16 A ;
Norma CEI EN 62233 : Metodi di misura per campi elettromagnetici degli apparecchi elettrici di uso domestico e
similari con riferimento all’esposizione umana .
Norme DIN plus 51731 –UNI EN 14961-2 - Ö-Norm M 7135 : Norme riguardanti le specifiche e la classificazione
del pellet .
1.8 Targa di identificazione
La targa di identificazione è posta sulla superficie interna dello sportello serbatoio pellet o sulla parete posteriore
della stufa. Su di essa sono riportati tutti i dati caratteristici relativi alla stufa compresi i dati del costruttore, il numero
di matricola, la marcatura CE, il laboratorio di prova e il numero di riferimento della dichiarazione di prestazione.
1.9 Messa fuori servizio della stufa
Nel momento in cui si decide di non utilizzare definitivamente la stufa, scollegare l’alimentazione elettrica e scaricare
completamente il pellet dal serbatoio. Per provvedere allo smaltimento della stufa, è necessario sigillarla all’interno
di un robusto imballo e contattare gli organismi locali preposti per queste operazioni in modo da procedere secondo
le norme locali vigenti, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura
similare .
Il simbolo del cassonetto barrato riportato sull’etichetta dell’apparecchiatura indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente da altri rifiuti.
1.10 Istruzioni per richiesta di intervento e ricambi
Per richiedere qualsiasi intervento e/o ricambio contattare il proprio rivenditore, importatore di zona o il centro di
assistenza autorizzato più vicino, esponendo in modo chiaro i seguenti dati: modello della stufa; numero di serie,
data di acquisto, lista dei ricambi e informazioni sulle anomalie o malfunzionamenti riscontrati.
- Gli interventi sui componenti devono essere effettuati da personale autorizzato e/o qualificato.
- Prima di ogni intervento accertarsi che sia disinserito ogni collegamento elettrico e che la stufa sia
fredda.
- Utilizzare solo ricambi originali.
2 TRASPORTO ED INSTALLAZIONE
2.1 Imballo, movimentazione, spedizione e trasporto
Il sollevamento della stufa completa di imballo può essere effettuato mediante carrello elevatore, inserendo le
forche, di adeguata lunghezza, nelle apposite sedi del bancale in legno. E’ necessario accertarsi che i dispositivi
utilizzati per il sollevamento e il trasporto siano in grado di sopportare il peso della stufa indicato sulla targhetta di
identificazione e sul presente manuale.
Evitare il passaggio del carico su zone nelle quali la caduta del carico può essere un pericolo.
Aprire l’imballo, rimuovere la stufa dal bancale e posizionarla nel luogo prescelto facendo attenzione che sia
conforme a quanto previsto.
Si raccomanda di adagiare la stufa sul pavimento con la massima cautela evitando qualsiasi urto e di posizionarla
nella zona preposta ; inoltre è indispensabile verificare la portata del pavimento in funzione del peso della stufa , in
caso contrario consultare un tecnico specializzato.
Lo smaltimento o il riciclaggio dell’imballo è a cura dell’utente finale in conformità alle norme locali vigenti in materia.
2.2 Luogo d’installazione, posizionamento e sicurezza antincendio
L’ambiente di installazione deve essere sufficientemente ventilato per consentire l’evacuazione di eventuali piccole
perdite di fumo di combustione.
L’apparecchio è idoneo al funzionamento in ambiente domestico con temperatura minima non inferiore a 0°C, viene
fornito completo della funzione antigelo, che attiva il funzionamento della pompa di riscaldamento x temperature
dell’acqua contenuta nell’impianto inferiori a 6°C, salvaguardando: termocamera, circuito di riscaldamento-sanitario.
La funzione antigelo è attiva solo a stufa alimentata elettricamente.
Per evitare il rischio di incendio è necessario proteggere dal calore le strutture circostanti la stufa. Per esempio i
pavimenti in legno o in materiale infiammabile devono essere opportunamente protetti con pannello in acciaio o
vetro temperato. Eventuali travature e tavole in legno poste sopra e attraversate dalla canna fumaria devono essere
opportunamente protette secondo le indicazioni delle specifiche norme vigenti di installazione. Per ogni evenienza è
consigliabile disporre di idonei dispositivi antincendio.

TERMO-VIOLA
14
La distanza minima frontale per la protezione di oggetti infiammabili è di 1,5 m. Le distanze minime di sicurezza da
materiali infiammabili devono essere minimo di 0,2 m e comunque devono rispettare la tabella di seguito riportata :
Ogni installazione deve prevedere uno spazio tecnico di manovra di facile accesso per eventuali manutenzioni .
La stufa è fornita di 4 piedini regolabili per facilitare il posizionamento in presenza di pavimenti non perfettamente
planari : per regolare l’altezza inclinare la stufa e ruotare il piedino interessato al livellamento .
La stufa viene fornita con la sonda ambiente fissata tramite un fascetta sulla parete posteriore della stufa ; si
consiglia la rimozione della fascetta e un posizionamento della sonda ideale per la migliore rilevazione della
temperatura nel contesto dell’ambiente e della lunghezza del cavo .
Per una rilevazione lontana dalla stufa si consiglia l’installazione di un termostato/cronotermostato ambiente – rif.
par.4.8.
- Non è ammessa l’installazione della stufa nelle camere da letto,nei bagni e in generale nei locali dove
è già installato un altro apparecchio da riscaldamento senza un afflusso di aria indipendente .
- In presenza di pavimento in legno installare una base salva-pavimento in conformità alle norme vigenti.
- Per ogni evenienza è consigliabile disporre di idonei dispositivi antincendio .
- E’ vietato il posizionamento della stufa in ambienti con atmosfera esplosiva .
2.3 Presa d’aria
Il condotto di aspirazione o presa d’aria della stufa è collocato posteriormente ed è di sezione circolare con diametro
pari a 50 mm.

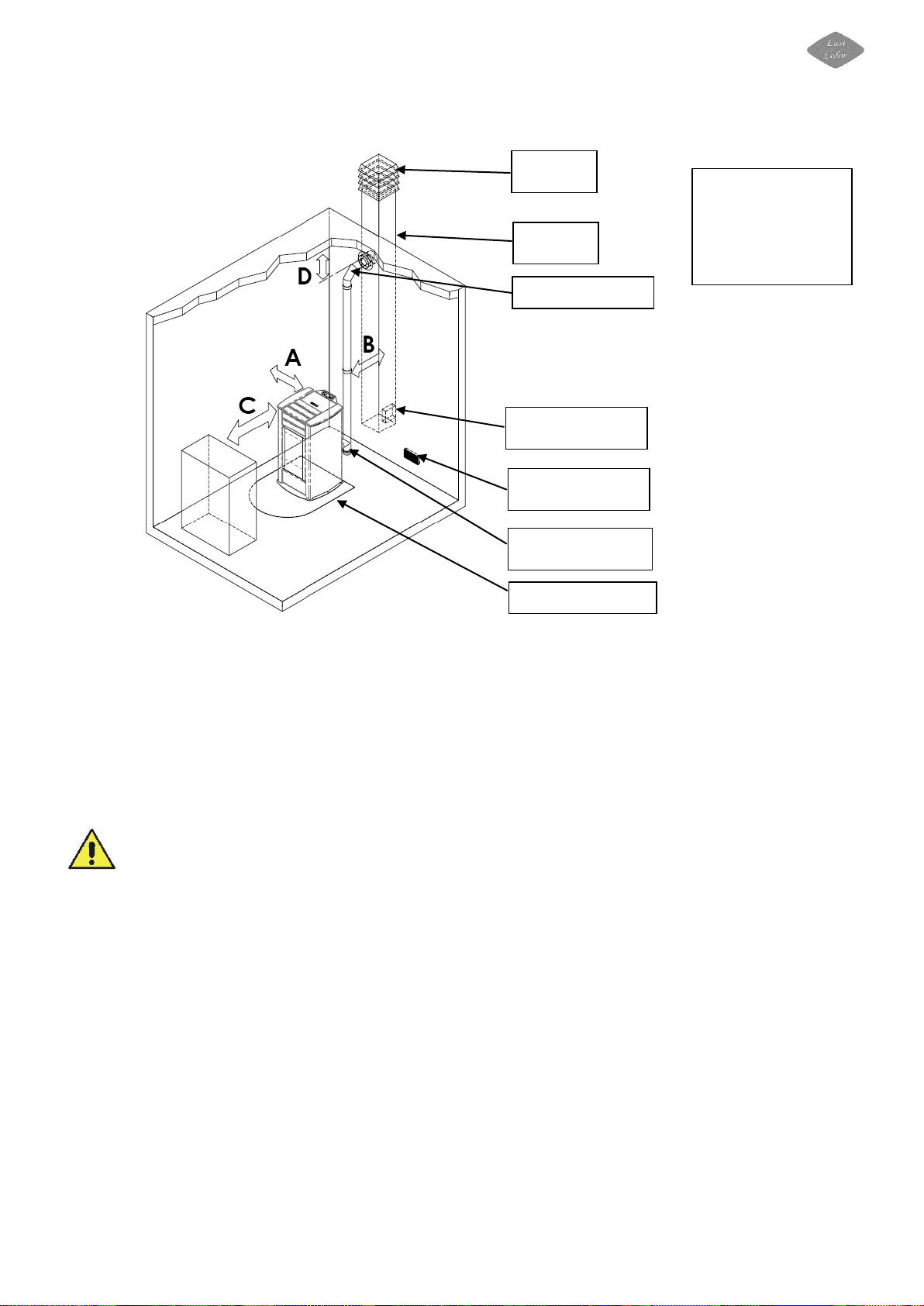

L’aria di combustione può essere aspirata :
►
dall’ambiente a condizione che in prossimità della stufa sia praticata una presa d’aria a parete comunicante con
l’esterno di superficie minima di 100 cm² opportunamente posizionata da non essere ostruita e protetta
esternamente da una griglia ;
►
oppure con collegamento direttamente all’esterno con un appropriato tubo con diametro interno pari a 50mm e
con lunghezza massima di 1.5 m .
Base salva-pavimento
Presa d’aria a parete
min. 100 cm²
A= 200 mm
B= 200 mm
C= 1500 mm
D= 200 mm
Comignolo
antivento
Canna
fumaria
Sportello ispezione
su canna fumaria
Raccordo a T con
tappo d’ispezione
Raccordo fumi

TERMO-VIOLA
15
Canna
fumaria
Comignolo
antivento
Presa d’aria
esterna
min.100 cm
Camera
ispezionabile
Distanza min 0.2m
2
Raccordo
fumi
2.4 Scarico fumi di combustione
Lo scarico fumi può essere fatto attraverso un allacciamento ad una canna fumaria tradizionale.
- Si raccomanda all’installatore di verificare l’efficienza e lo stato della canna fumaria, la rispondenza alle
disposizioni regole locali, norme nazionali ed europee.
- E necessario utilizzare tubi e raccordi certificati con adeguate guarnizioni che garantiscono la tenuta.
- In caso di incendio spegnere la stufa , chiamare tempestivamente i pompieri ed evitare continui tentativi
di spegnimento.

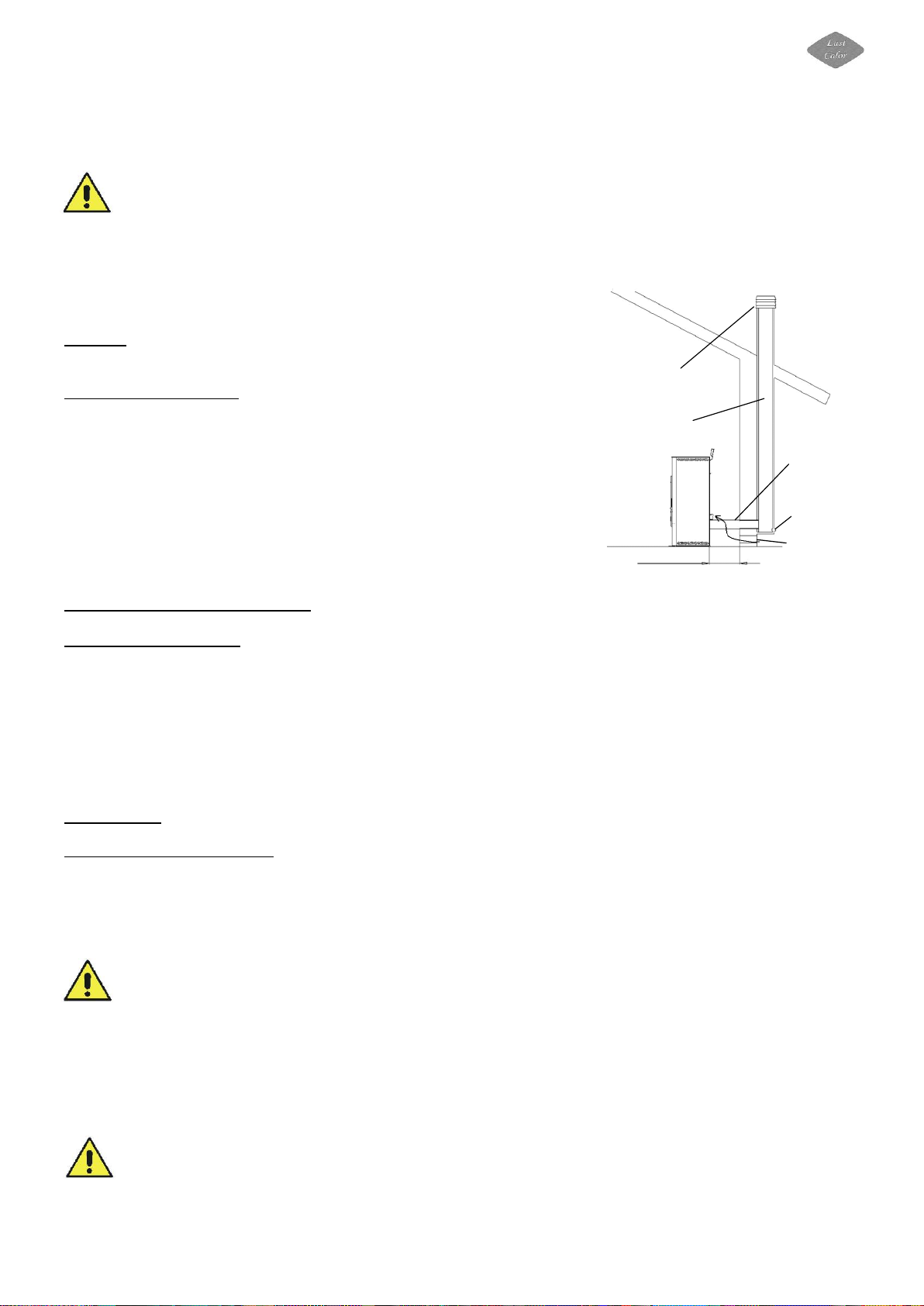

2.4.1 Tipologie delle installazioni
Di seguito vengono elencate definizioni e requisiti per realizzare secondo
Norma italiana UNI10683 per la corretta installazione di uno scarico
fumario:
CAMINO : condotto verticale avente lo scopo di raccogliere ed espellere ad
un opportuna altezza dal suolo i prodotti di combustione provenienti da un
solo apparecchio e nei casi consentiti più di uno.
Requisiti tecnici CAMINO :- essere a tenuta dei prodotti di combustione,
isolato e coibentato in funzione dell’impiego ;
- avere un andamento prevalentemente verticale con deviazioni dall’asse
< 45° ;
- essere adeguatamente distanziato da materiali infiammabili con
intercapedine d’aria o isolante;
- avere sezione interna preferibilmente circolare , costante , libera ed
indipendente ;
- è consigliato che il camino sia dotato di camera ispezionabile per la
raccolta di materiali solidi
- ed eventuali condense collocato sotto l’imbocco del canale da fumo .
CANALE o RACCORDO da FUMO : condotto o elemento di collegamento tra apparecchio e camino per
l’evacuazione dei prodotti della combustione .
Requisiti tecnici CANALE : - non deve attraversare locali nel quali è vietata l’installazione di apparecchi da
combustione ;
- è vietato l’uso di tubi metallici flessibili o in fibro-cemento ;
- è vietato l’impiego di elementi in contro-pendenza ;
- nei tratti orizzontali devono avere andamento con pendenza minima del 3% verso l’alto ;
- la lunghezza del tratto orizzontale deve essere minima e non maggiore di 3 m ;
- il numero di cambi direzione , senza il raccordo a T non deve essere maggiore di 3 ;
- con cambio di direzione > 90° usare al max 2 curve con lunghezza in proiezione orizzontale non maggiore di 2 m
- il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine .
COMIGNOLO : dispositivo posto alla sommità del camino atto a facilitare la dispersione in atmosfera dei prodotti della
combustione .
Requisiti tecnici COMIGNOLO : - avere sezione equivalente a quella del camino ;
- avere sezione utile non minore del doppio di quella interna del camino ;
- deve impedire la penetrazione di pioggia e di corpi estranei ed in ogni condizione atmosferica assicurare lo
scarico dei prodotti di combustione ;
- deve garantire un adeguata diluizione dei prodotti ed essere posizionato al di fuori della zona di reflusso;
- deve essere privo di mezzi meccanici di aspirazione .
Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed è vietato verso spazi
chiusi anche a cielo libero .
2.5 Controllo posizione braciere e turbolatori
Prima di accendere la stufa è importante controllare che il braciere sia in posizione corretta ovvero alloggi negli
appositi incastri . Inoltre controllare che il dispositivo scuoti turbo latori sia a riposo ovvero in posizione inferiore .
Una posizione errata del braciere e/o turbo latori comporta malfunzionamenti ed un eccessivo annerimento del
vetro.
Ad ogni accensione dell’apparecchio controllare la corretta posizione del braciere e del dispositivo di
scuotimento turbolatori .

TERMO-VIOLA
16
2.6 Collegamento elettrico
Collegare il cavo di alimentazione elettrica da una parte alla presa posteriore della stufa e dall’altra su una presa
elettrica a parete .
La tensione fornita dall’impianto deve corrispondere a quella indicata sulla targhetta di identificazione della stufa, e
nel paragrafo relativo ai dati tecnici di questo manuale.
Nel periodo di inutilizzo della stufa è consigliabile togliere il cavo di alimentazione dalla stessa.
- Assicurarsi che l’impianto elettrico sia a norma, provvisto della messa a terra e dell’interruttore
differenziale secondo le Norme vigenti.
- Il cavo di alimentazione non deve mai toccare il tubo di scarico della stufa.
2.7 Schema elettrico

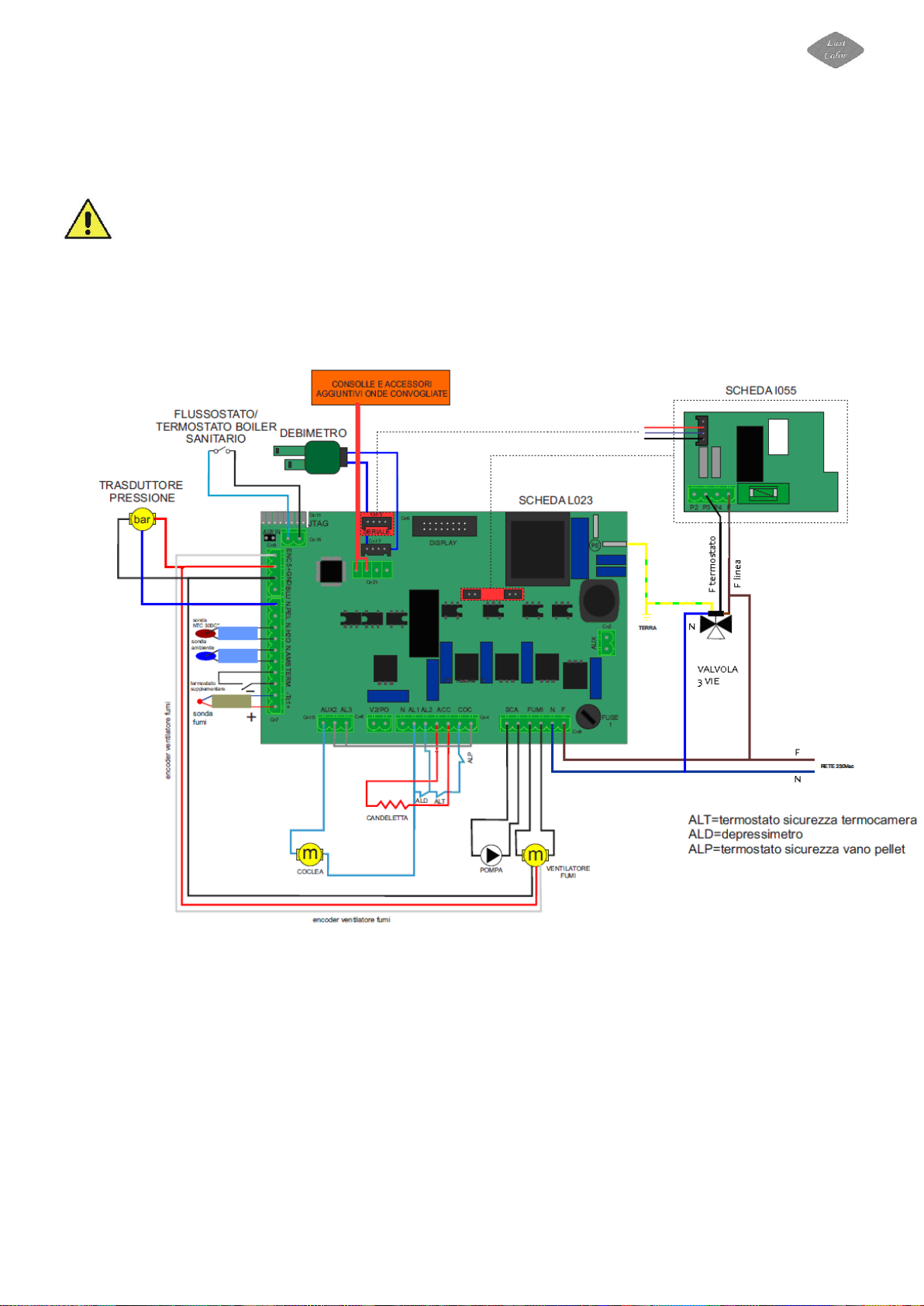

Schema elettrico con pompa riscaldamento ed elettrovalvola sanitario a 3 vie
2.8 Schema elettrico per impianto a zone
Prima di installare la termostufa nell’abitazione verificare la tipologia dell’impianto di riscaldamento; se sono
presenti più zone, è necessario inserire un’apposita centralina elettronica per circuiti multizona disponibile come
optional. Questo al fine di evitare il surriscaldamento della termocamera per la possibile chiusura contemporanea
delle valvole di zona ed il conseguente blocco del flusso d’acqua calda.
2.9 Collegamenti idraulici
La potenzialità termica dell’apparecchio va stabilita preliminarmente con un calcolo del fabbisogno di calore
dell’edificio secondo le norme vigenti. L’impianto deve essere corredato di tutti i componenti per un corretto e
regolare funzionamento; infatti secondo le norme e la buona tecnica d’installazione devono essere interposti , fra
stufa ed impianto di riscaldamento , le valvole d’intercettazione e le valvole di non ritorno che permettano d’isolare la
stufa dall’impianto in caso di manutenzioni e/o controlli .
Durante il caricamento dell’acqua nella termo camera procedere lentamente per consentire la corretta e completa
evacuazione dell’aria dallo sfiato .

TERMO-VIOLA
17
La stufa a pellets presenta al suo interno il circuito idraulico di riscaldamento e precisamente : circolatore , valvola di
sicurezza , sfiato aria , sonde di temperatura e trasduttore di pressione .
Si rende noto che qualora l’impianto di riscaldamento sia gestito a zone è indispensabile introdurre una centralina
multizona disponibile su richiesta .
Per collegare la termostufa ad un impianto sanitario si consiglia di rivolgersi ad un tecnico competente al fine di
ottimizzare al meglio i collegamenti idraulici e le prestazioni dell’intero impianto senza compromettere la funzionalità
dell’apparecchio .
Per il collegamento al circuito sanitario è necessario installare una valvola a 3 vie monostabile esternamente alla
stufa mentre non è disponibile il circuito interno stufa con la pompa sanitario .
Per collegare l’elettrovalvola a 3 vie dell’impianto sanitario è necessario richiedere l’optional : scheda elettronica
supplementare mod. ‘I055’ per la gestione dei comandi nonché l’eventuale aggiornamento software .
Durante il trasporto della stufa si possono verificare allentamenti e/o cedimenti delle guarnizioni
dell’impianto idraulico causando delle perdite d’acqua durante il regolare funzionamento; a tale scopo si
raccomanda sia durante il caricamento d’acqua sia dopo le prime ore di funzionamento di controllare il
serraggio delle ghiere di attacco circolatori e termo camera nonché di scaricare i residui di aria rimasti
nell’impianto .

TERMO-VIOLA
18
2.10 Pronto intervento
Per ogni evenienza è consigliabile disporre di idonei dispositivi antincendio .
Se si manifesta un incendio procedere come segue :
- Scollegare immediatamente la presa di corrente .
- Spegnere tramite l’uso di estintori ( a polveri ).
- Richiedere l’immediato intervento dei vigili del fuoco .
- Non spegnere il fuoco con l’uso di getti d’acqua .
3 SICUREZZE DELLA STUFA
3.1 Distanza sicurezza da materiali infiammabili
L’apparecchio va collocato ad una distanza minima perimetrale da materiali infiammabili al fine di evitare pericoli di
incendio secondo le indicazioni presenti nella tabella tecnica del manuale e riportate nella targa dello stesso.
Porre attenzione alla tipologia del pavimento : per materiali delicati ed infiammabili si raccomanda l’utilizzo di piastre
in acciaio o vetro temperato come base di appoggio ( vedere capitolo 2 - Trasporto ed Installazione) . In caso di
presenza di oggetti ritenuti particolarmente delicati quali mobili, tendaggi, divani aumentare considerevolmente la
distanza della stufa .
3.2 Sicurezza scarico fumi
Nel normale funzionamento, la camera di combustione è in depressione garantendo la tenuta da eventuali perdite di
fumo nell’ambiente. Nel caso in cui non si raggiunge un certo valore di vuoto o lo scarico di uscita dei fumi è ostruito,
il vacuostato capta la mancanza di depressione all’interno della camera di combustione oppure il debimetro rileva
l’assenza di flusso d’aria comburente che tramite il controllo elettronico interrompe il funzionamento del motore
rotazione coclea avvisando l’utente dell’anomalia con un messaggio sul pannello comandi ‘ AL8 MANCA DEPRESS
‘ o ‘ AL9 TIRAGGIO INSUFF ‘ .
3.3 Sicurezza sovrapressione in camera di combustione
Eventuali e/o improvvise sovrapressioni dei fumi di combustione all’interno della camera e dei condotti di
evacuazione dei fumi vengono scaricati attraverso l’apertura delle valvole di sicurezza poste sopra lo scambiatore di
calore. Durante il normale funzionamento queste valvole sono chiuse dal proprio peso e dalla depressione della
camera e garantiscano la tenuta contro l’eventuale uscita dei fumi.
Controllare periodicamente la chiusura, lo stato di integrità del dispositivo e il relativo funzionamento .
3.4 Surriscaldamento- termostati di sicurezza
3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet
Le soluzioni che impediscono il ritorno di fiamma sono:
►
depressione in camera di combustione ved. par 3.2.
►
la forma a sifone del canale di alimentazione pellet.
►
la sicurezza sulla temperatura del serbatoio ved. par 3.4.
Sulla parete inferiore del serbatoio, e precisamente sul convogliatore del
pellet e sulla parte più alta della termocamera sono posizionate due sonde
di temperatura collegate ai rispettivi termostati di sicurezza che in caso di
eccessivo riscaldamento disattivano automaticamente l’alimentazione del
pellet. In tal caso l’estrattore e/o ventilatori continuano a funzionare
consentendo il rapido raffreddamento dell’apparecchio. L’anomalia viene
visualizzato sul pannello comandi con il messaggio ‘ AL 7 SICUREZ-
TERMICA ’. In caso di intervento operare come segue:
►
Lasciare raffreddare la stufa per almeno 45 minuti.
►

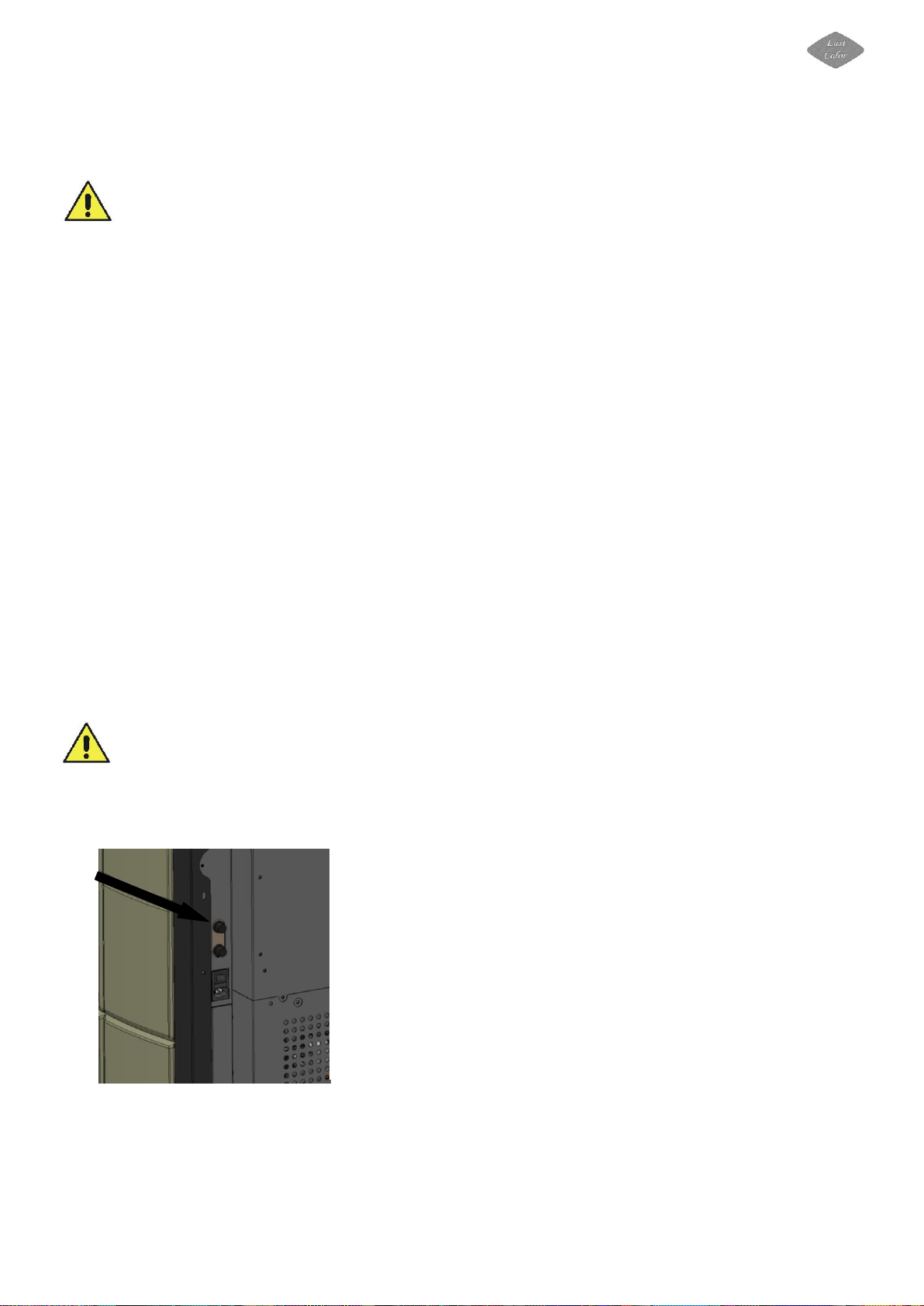

Ripristinare il termostato premendo il pulsante vicino all’interruttore
dietro la stufa (figura a lato).
►
Riavviare la stufa come da normale avvio .
Temperatura d’intervento termostato serbatoio pellet : > 85°C
Temperatura d’intervento termostato termocamera : > 95°C

TERMO-VIOLA
19
3.6 Dispositivo elettrico di protezione dalla sovracorrente
L’apparecchio è protetto contro la sovracorrente da fusibile/i da 2A inseriti sull’alimentazione dell’interruttore
generale della stufa dislocato posteriormente .
3.7 Sicurezza da interruzione di alimentazione elettrica
La mancanza temporanea dell’alimentazione elettrica non limita la sicurezza della stufa e la temperatura del
serbatoio non raggiunge valori elevati (< 85°C) viste la modesta quantità di pellet in combustione nel braciere.
Tale anomalia può creare una breve fuori uscita di fumi nell’ambiente che non comporta alcun pericolo .
E’ vietato manomettere i dispositivi di sicurezza .
3.8 Sicurezza sovrapressione circuito idraulico
Eventuale sovrapressione dell’acqua all’interno della camera , per P>3 bar , viene scaricata attraverso l’intervento
della valvola di sicurezza installata sull’impianto idraulico interno alla stufa .
E’ vietato manomettere i dispositivi di sicurezza .
3.9 Guasto ventilatore estrazione fumi
Se per qualsiasi motivo il ventilatore di estrazione fumi si ferma , il controllo elettronico blocca istantaneamente la
fornitura di pellet visualizzando il messaggio ‘AL4 ASPIRAT-GUASTO’ .
4 USO DELLA STUFA
4.1 Premessa
La stufa a pellet presenta il vantaggio di unire il calore della fiamma del legno, alla comodità della gestione
automatica della temperatura con la possibilità di programmare settimanalmente l’accensione e lo spegnimento .
E possibile eseguire il collegamento ad un termostato e/o cronotermostato esterno per la rilevazione della
temperatura in un punto diverso da quello in cui è collocata la stufa.
Per un utilizzo sicuro e affidabile è consigliato osservare le seguenti prescrizioni :
- con la prima messa in funzione si possono riscontrare cattivi odori , pertanto si deve provvedere ad una buona
aerazione della stanza, soprattutto durante il primo periodo di funzionamento ;
- il caricamento del serbatoio deve essere fatto esclusivamente con pellet, durante tale operazione evitare che il
sacco venga a contatto con le superfici calde della stufa ;
- non inserire nel serbatoio nessun altro tipo di combustibile che non sia pellet conforme a quanto prescritto;
- l’apparecchio non deve essere utilizzato come inceneritore di rifiuti ;
- la stufa deve funzionare solo ed esclusivamente con la porta fuoco sempre chiusa .
- le guarnizioni della porta fuoco vanno controllate periodicamente per evitare che vi siano infiltrazioni d’aria ;
- per garantire un efficiente rendimento termico ed una corretta funzionalità è necessario effettuare la pulizia
periodica del braciere ad ogni carico pellet ;
- alla prima accensione è importante non surriscaldare la stufa ma portarla gradatamente in temperatura
impostando temperature di funzionamento basse ( vedere paragrafo impostazione temperatura ) ;
- la stufa durante l’accensione, funzionamento e spegnimento, a causa delle dilatazioni termiche a cui è soggetta,
può generare leggeri scricchiolii .
4.2 Descrizione del pannello comandi
Il pannello comandi è costituito da un display LCD retroilluminato , dal tasto di accensione/spegnimento ‘P4’ , dal
tasto funzione SET/MENU ‘P3’ , dai quattro tasti menu ‘P1’, ‘P2’, ‘P5’ ,‘P6’ e da 7 led indicanti lo stato di
funzionamento della stufa .

TERMO-VIOLA
20
Il pannello consente l’accensione e lo spegnimento della stufa , la regolazione durante il funzionamento e permette il
settaggio dei programmi di gestione e manutenzione .
Sul display sono visualizzate tutte le informazioni sullo stato di funzionamento della stufa .
Per accedere ai menu procedere come segue :
- premere il tasto SET ‘P3’ ;
- premere i tasti ‘P5’ , ‘P6’ per scorrere i vari menù ;
- premere su uno dei tasti di incremento/decremeto ‘P1’, ‘P2’ per settare il parametro desiderato ;
- premere il tasto SET ‘P3’ per confermare il valore del parametro .
Accedendo al menu è possibile ottenere i vari tipi di visualizzazione ed effettuare le impostazioni disponibili a
seconda del livello di accesso .
Di seguito è riportata la tabella dei comandi e dei relativi messaggi visualizzati in fase di programmazione o
impostazione dei parametri operativi :

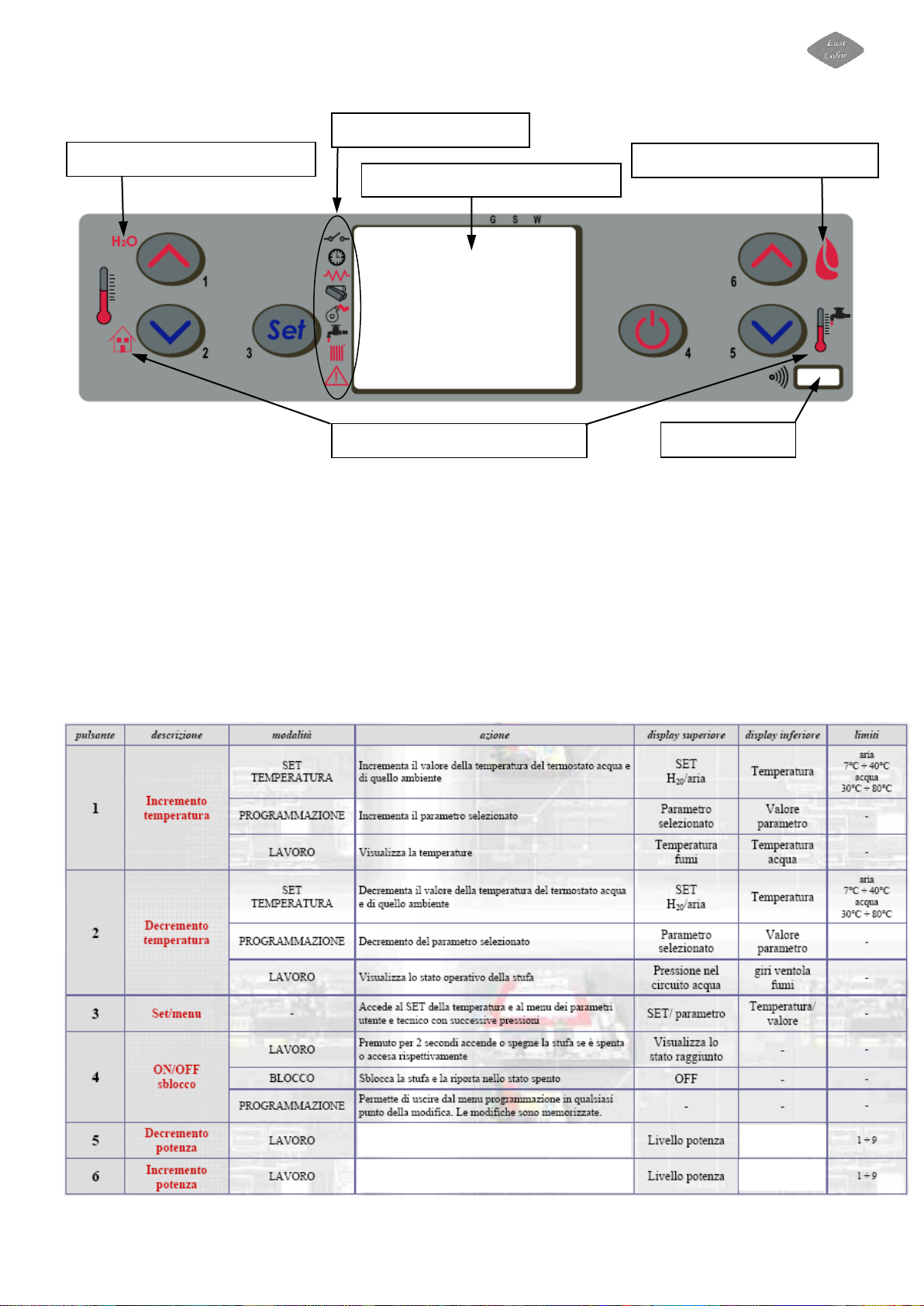

Display LCD retroilluminato
Ricevitore IR
Segnalatori di stato
Indicazioni display superiore
Indicazioni display superiore
Indicazioni display inferiore
Temperatura
SET sanitario
Temperatura
SET sanitario
Decrementa la potenza o il valore della Temperatura
termostato acqua del boiler sanitario ( se abilitato )
Incrementa la potenza o il valore della Temperatura
termostato acqua del boiler sanitario ( se abilitato )
