LG PRARH0 User manual

P/NO : MFL65920001 www.lg.com
INSTALLATION MANUAL
AIR CONDITIONER
• Please read this installation manual completely before installing the product.
• Installation work must be performed in accordance with the national wiring
standards by authorized personnel only.
• Please retain this installation manual for future reference after reading it
thoroughly.
TYPE : Auxiliary Heater Relay Kit (for Multi V Product)
MODEL : PRARH0/PRARS0
FRANÇAIS ESPAÑOL
ENGLISH

2Auxiliary Heater Relay Kit
IMPORTANT!
CAUTION : Improper installation, adjustment, alteration, service or maintenance can void the warranty.
The weight of the condensing unit requires caution and proper handling procedures when lifting
or moving to avoid personal injury. Use care to avoid contact with sharp or pointed edges.
Safety Precautions
• Always wear safety eye wear and work gloves when installing equipment.
• Never assume electrical power is disconnected. Check with meter and equipment.
• Keep hands out of fan areas when power is connected to equipment.
• R-410A causes frostbite burns.
• R-410A is toxic when burned.
NOTE TO INSTALLING DEALER: The Owners Instructions and Warranty are to be given to the owner
or prominently displayed near the indoor Furnace/Air Handler Unit.
When wiring:
Electrical shock can cause severe personal injury or death. Only a qualified,
experienced electrician should attempt to wire this system.
• Do not supply power to the unit until all wiring and tubing are completed or reconnected and checked.
• Highly dangerous electrical voltages are used in this system. Carefully refer to the wiring diagram and these
instructions when wiring. Improper connections and inadequate grounding can cause accidental injury or death.
• Ground the unit following local electrical codes.
• Connect all wiring tightly. Loose wiring may cause overheating at connection points and a possible fire hazard.
When transporting:
Be careful when picking up and moving the indoor and outdoor units. Get a partner to help, and
bend your knees when lifting to reduce strain on your back. Sharp edges or thin aluminum fins on
the air conditioner can cut your finger.
When installing...
... in a wall: Make sure the wall is strong enough to hold the unit's weight.
It may be necessary to construct a strong wood or metal frame to provide added support.
... in a room: Properly insulate any tubing run inside a room to prevent "sweating" that can cause
dripping and water damage to wall and floors.
... in moist or uneven locatinons: Use a raised concrete pad or concrete blocks provide a solid,
level foundation for the outdoor unit. This prevents water damage and abnormal vibration.
... in an area with high winds: Securely anchor the outdoor unit down with bolts and a metal
frame. Provide a suitable air baffle.
... in a snowy area(for Heat Pump Model): Install the outdoor unit on a raised platform that is
higher than drifting snow. Provide snow vents.
When connecting refrigerant tubing
• Keep all tubing runs as short as possible.
• Use the flare method for connecting tubing.
• Check carefully for leaks before starting the test run.
When servicing
• Turn the power OFF at the main power box(mains) before opening the unit to check or repair
electrical parts and wiring.
• Keep your fingers and clothing away from any moving parts.
• Clean up the site after you finish, remembering to check that no metal scraps or bits of wiring have
been left inside the unit being serviced.
Special warnings
WARNING
• Installation or repairs made by unqualified persons can result in hazards to you and others.
Installation MUST conform with local building codes or, in the absence of local codes, with the National Electrical
Code NFPA 70/ANSI C1-1993 or current edition and Canadian Electrical Code Part1 CSA C.22.1.
• The information contained in the manual is intended for use by a qualified service technician familiar with safety
procedures and equipped with the proper tools and test instruments.
• Failure to carefully read and follow all instructions in this manual can result in equipment malfunction, property
damage, personal injury and/or death.
Please read this instruction sheet completely before installing the product.
This air conditioning system meets strict safety and operating standards. As the installer or service person,
it is an important part of your job to install or service the system so it operates safely and efficiently.

Installation Manual 3
Auxiliary Heater Relay Kit INSTALLATION MANUAL
TABLE OF CONTENTS
1. Safety Precautions ............................................................................................................4
2. Included Items....................................................................................................................5
3. Assembly Diagram ............................................................................................................6
4. Electrical Wiring...............................................................................................................13
5. Installer Setting................................................................................................................14

4Auxiliary Heater Relay Kit
To prevent injury to the user or other people and property damage, the following instructions
must be followed.
■Incorrect operation due to ignoring instruction will cause harm or damage. The seriousness
is classified by the following indications.
1. Electric works should be carried out according to ʻThe technology requirement on the
electric installationʼ, The wiring standardʼand this manual by a qualified personnel.
2. If the installation isnʼt complete, electric shock or fire may occur, or death or injury can be caused.
3. If the capacity of the power circuit is insufficient or its installation wasnʼt done completely,
this may cause electric shock, fire or etc..
4. If the installation was done by a user, there may be incompleteness, which may cause
electric shock, fire, injury and death.
5. When operating the machine (applying power to the machine), do not carry out any electric
work and do not put hand or finger into it. This may cause electric shock, injury and death.
■Meanings of symbols used in this manual are as shown below.
WARNING
CAUTION
This symbol indicates the possibility of death or serious injury.
This symbol indicates the possibility of injury or damage.
Be sure not to do.
Be sure to follow the instruction.
Warning
1. Before installation, read this manual and carry out the works according to it.
2. Before installation, be sure to check all the included items. (However, be sure to use all
kinds of certified products when purchasing the items other than those provided by LG at
your local store.)
3. Be sure to carry out the earth work. (However, do not connect the unit to gas pipe, water
pipe, a lightning rod and a phone earth line. In addition, if the earth wasnʼt completely done,
this may cause electric shock and fire.)
Caution
1. Safety Precautions
1. Safety Precautions

Installation Manual 5
ENGLISH
Item Auxiliary Heater Relay Kit Screw Installation Manual
Qʼty 1 2 1
Model
2. Included Items
• PRARH0 applies to High Static Duct, Low Static Duct, 1Way CST, 2Way CST, 4Way CST and Ceiling
Suspended types.
• PRARS0 applies to Wall mounted and Art cool types.
(Unit : inch)
Figure
M4 x 10
PRARH0/PRARS0
2. Included Items
1 13/32
7 9/32
6 23/32
2 7/32 2 3/16
3 13/32
1 7/16

6Auxiliary Heater Relay Kit
3. Assembly Diagram
Check the distance between PRARH0 and a control box
when connecting anchor bolts. 9/16
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
3. Assembly Diagram
■High Static Duct
※ Wiring
※ Caution
Step1. Open control box cover. Step3. Open the cover of PRARH0 and connect wires.
Step2. Assemble PRARH0 with control box cover. Step4. Assemble control box cover.

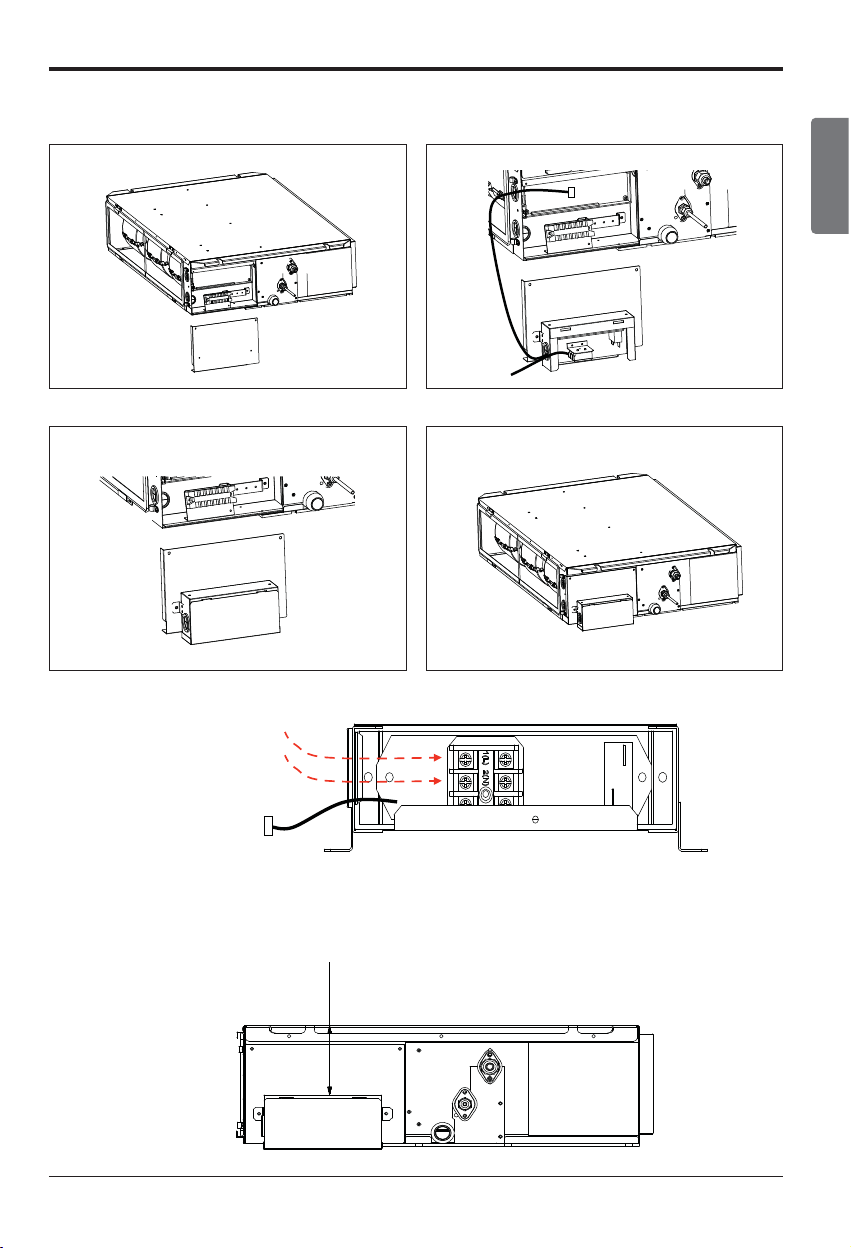

Assembly Diagram - PRARH0
(Unit : inch)

3. Assembly Diagram
Installation Manual 7
ENGLISH
■Low Static Duct
Check the distance between PRARH0 and the top of model
when connecting anchor bolts.
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
4 13/32
※ Wiring
※ Caution
Step1. Open control box cover. Step3. Open the cover of PRARH0 and connect wires.
Step2. Assemble PRARH0 with control box cover. Step4. Assemble control box cover.
(Unit : inch)

8Auxiliary Heater Relay Kit
■1 Way CST
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
※ Wiring
3. Assembly Diagram
Step1. Open control front panel. Step3. Open the cover of PRARH0 and connect wires.
Step2. Assemble PRARH0 with cabinet. Step4. Assemble control box cover and front panel.

Installation Manual 9
ENGLISH
■2 Way CST
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
※ Wiring
3. Assembly Diagram
Step1. Open control front panel. Step3. Open the cover of PRARH0 and connect wires.
Step2. Assemble PRARH0 with cabinet. Step4. Assemble control box cover and front panel.

10 Auxiliary Heater Relay Kit
■4 Way CST
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
Check the attached direction to the indoor unit.
※ Wiring
※ Caution
3. Assembly Diagram
Step1. Open control front panel. Step3. Open the cover of PRARH0 and connect wires.
Step2. Assemble PRARH0 with cabinet. Step4. Assemble control box cover and front panel.

Installation Manual 11
ENGLISH
3. Assembly Diagram
■Ceiling Suspended
3.3ft↓
Auxiliary Heater Relay Kit should be installed within 3.3ft in products.
Otherwise heater may cause malfunction.
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
※ Wiring
※ Caution
Wall Wall
Pipe
Wall Wall
Pipe
Pipe
Wall Wall
Step1. Mount relay kit on the wall. Step2. Connect wires and assemble cover.
Do not install PRARH0 below places.
- Exposure to rain or any water
- Outside of the building
- Weak wall
CAUTION

12 Auxiliary Heater Relay Kit
Assembly Diagram - PRARS0
■Wall mounted & Art cool
3. Assembly Diagram
3.3ft↓
Auxiliary Heater Relay Kit should be installed within 3.3ft in products.
Otherwise heater may cause malfunction.
Auxiliary Heater
communication lines
(under AC24V)
To indoor unit PCB
(CN-PTC)
※ Wiring
※ Caution
Wall Wall
Pipe
Wall Wall
Pipe
Pipe
Wall Wall
Step1. Mount relay kit on the wall. Step2. Connect wires and assemble cover.
Do not install PRARS0 below places.
- Exposure to rain or any water
- Outside of the building
- Weak wall
CAUTION

Installation Manual 13
ENGLISH
4. Electrical Wiring
4. Electrical Wiring
※ Just a UL1996 approved heaters are available.
※ Use the external heater.
Do not put the heater in the duct.
• When the wire is exposed, the malfunction of the machine and fire may
occur due to damage to the wire.
• Wrong wiring may cause damage to the machine, malfunction and fire.
• If the installation voltage is more than 24V, it may cause electric shock, fire,
injury and death.(*)
Warning
CN-PTC1 CN-AUX1
PRARH0 PRARS0
HeaterHeater
Relay Circuit
Resistance Heater
L
N
*AC24V
DC12V
CN_PTC
CN_PTC
DC12V
Relay Relay
*AC24V
Electric Baseboard Heater
Heater
Relay Circuit
Resistance Heater
L
N
Electric Baseboard Heater
Heater
T/Block T/Block
Duct Heater
Base Board Heater

14 Auxiliary Heater Relay Kit
5. Installer Setting

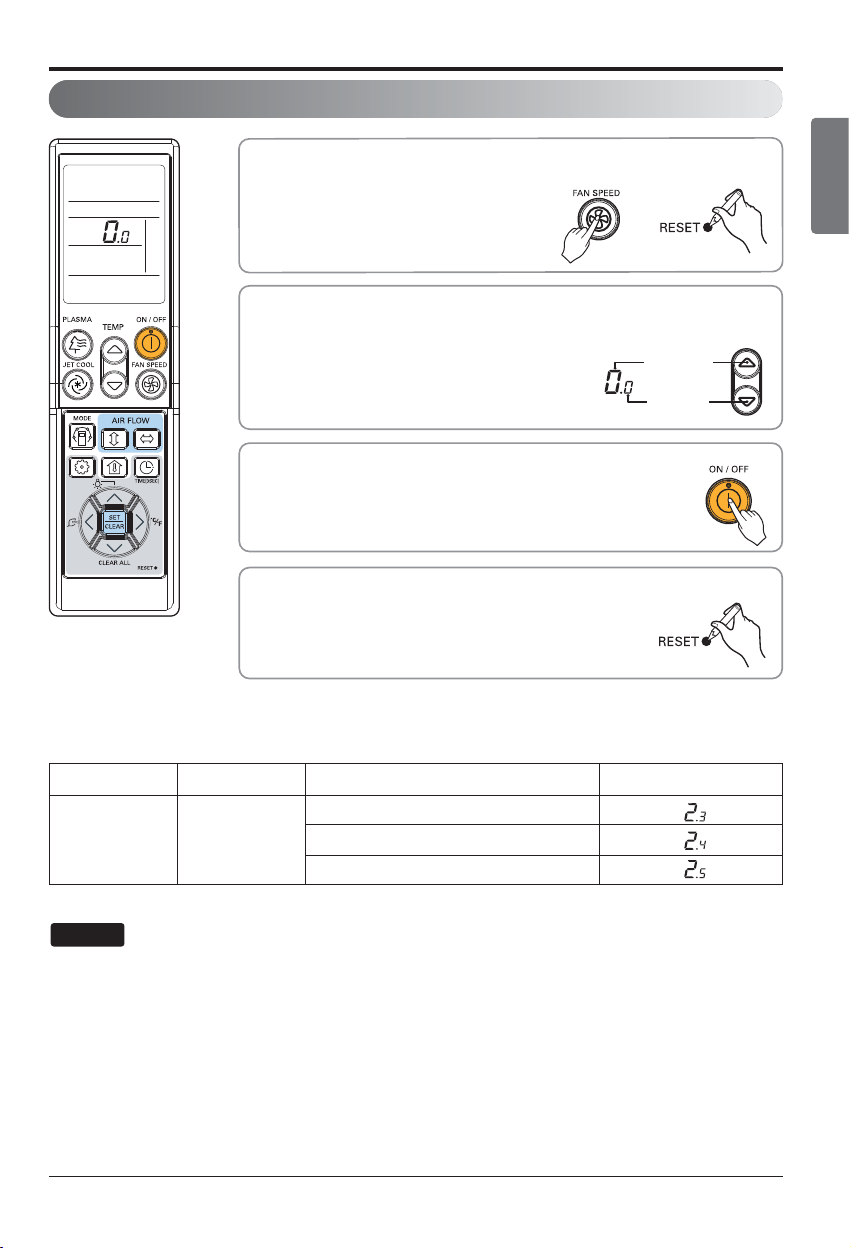

Wired Remote Controller - PQRCVSL0/PQRCVSL0QW
Function Code Existing condition
Select existing condition
of each mode by pressing
button.
(00: not installed,
01 : installed)
3
Press button to save.
4
If pressing button long for 3
seconds, it enters into remote
controller setter setup mode.
- If pressing once shortly, it enters
into user setup mode. Please press
more than 3 seconds for sure.
1
If pressing button repeatedly, it moves to
the selected option function code as picture
below.
2
Pressing button will exit settings mode.
❈After setup, it automatically gets out of
setup mode if there is no button input for
25 seconds.
❈When exiting without pressing set button,
the manipulated value is not reflected.
5
Function
Aux Heater Relay Kit
Code
25
Setting feature for indoor unit when Auxiliary Heater Relay Kit is newly installed, or installed unit is removed.
Installer setting mode is to set the detail function of the remote controller.
If the installer setting mode is not set correctly, it can cause problems to the product, user
injury or property damage. This must be set by an certificated installer, and any installation
or change that is carried out by a non-certificated person should be responsible for the
results. In this case, free service cannot be provided.
CAUTION
5. Installer Setting

Installation Manual 15
ENGLISH
5. Installer Setting
With the FAN SPEED button pressed, press the RESET button.
1
By using the TEMPERATURE SETTING button, set function code
and setting value. (Please refer the Installer Setting Code Table.)
2
Press the ON/OFF button toward the indoor unit 1 time.
3
Reset the remote controller to use the general operation mode.
4
Function Function Code Setting Value Remote Controller LCD
Set to Auxiliary Heater Relay Kit
Auxiliary heater 2 Cancle Auxiliary Heater Relay Kit
Check Auxiliary Heater Relay Kit Installation
Installer Setting Code Table
Wireless Remote Controller - PQWRCDF0
The indoor unit displays during the heating mode, the Aux heater is automatically turned on, but it is not
displayed on the wireless remote controller.
NOTE
Function Code
Setting Code

16 Auxiliary Heater Relay Kit
Memo

P/NO : MFL65920001 www.lg.com
MANUEL D'INSTALLATION
CLIMATISEUR
• Lisez ce manuel d'installation dans son intégralité avant d'installer le produit.
• L'installation doit être réalisée en respectant les normes locales en vigueur et
effectuée uniquement par un personnel qualifié.
• Après l'avoir lu attentivement, conservez ce manuel d'installation afin de
pouvoir vous y reporter ultérieurement.
TYPE : Kit relais du dispositif chauffant auxiliaire (pour produits Multi V)
MODÈLE : PRARH0/PRARS0
FRANÇAIS

2Kit relais du dispositif chauffant auxiliaire
IMPORTANT !
ATTENTION : Toute installation, réglage, modification, entretien ou maintenance incorrect peut annuler la garantie.
Le poids de l'unité groupe compresseur-condenseur impose des procédures appropriées d'attention et de manipulation
lors des opérations de levage ou de déplacement afin d'éviter tout risque de blessures. Évitez surtout les contacts avec les bords tranchants ou pointus.
Consignes de sécurité
•
L'installation des équipements nécessite que les intervenants portent toujours des lunettes et des gants de sécurité.
• Ne considérez jamais que l'alimentation électrique est déconnectée. Vérifiez toujours avec les appareils appropriés.
• Maintenant les mains à distances des zones des ventilateurs si les équipements sont alimentés en courant électrique.
• Le fluide R-410A cause des gelures.
• Le fluide R-410A est toxique lorsqu'il brûle.
NOTE DESTINÉE AU REVENDEUR INSTALLATEUR : Les modes d'emploi et garanties doivent être remis au client ou placés de façon
évidente à proximité de l'unité générateur d'air chaud / armoire de traitement d'air.
Lors du câblage :
Une décharge électrique peut causer des blessures graves ou un accident mortel.
Le câblage de ce système ne peut être confié qu'à un électricien qualifié et expérimenté.
• Ne mettez pas l'appareil sous tension tant que tous les câblages et raccordements de tuyaux n'ont pas été terminés ou réalisés, puis vérifiés.
• Ce système utilise des tensions électriques élevées et dangereuses. Lors du câblage, reportez-vous soigneusement au
schéma de câblage et à ces instructions.
Tout raccordement incorrect ou mise à la terre incorrecte peut causer des accidents provoquant des blessures, voire la mort.
• La mise à la terre doit être effectuée conformément aux codes électriques locaux.
•
Branchez tous les câbles fermement. Un câblage desserré peut provoquer une surchauffe aux points de connexion avec le risque de déclenchement d'un incendie.
Lors du transport :
Soyez vigilant en soulevant et en déplaçant les unités intérieures et extérieure.Faites-vous aider et
pliez vos genoux pour le levage afin de réduire l'effort appliqué à votre dos. Attention, les bords
tranchants ou les ailettes fines en aluminium du climatiseur peuvent vous couper les doigts.
Lors de l'installation...
... dans un mur : Vérifiez que le mur est suffisamment solide pour contenir le poids de l'appareil.
Il sera peut-être nécessaire de construire un cadre robuste en bois ou en métal comme complément de support.
... dans une pièce : Isolez de façon appropriée toute la tubulure présente dans la pièce afin de prévenir
toute "transpiration" avec le risque de voir le mur et le plancher endommagés par l'écoulement de l'eau.
... dans des emplacements humides ou non à niveau : Utilisez une plate-forme cimentée haute ou des blocs de béton pour fournir une base à niveau et
robuste pour l'unité extérieure.Ceci afin d'éviter les dommages dus à l'eau et aux vibrations anormales.
... dans une région fortement exposée aux vents: Fixez correctement l'unité extérieure avec des boulons et un
support métallique. Installez un déflecteur d'air approprié.
... dans une zone neigeuse (pour le modèle pompe à chaleur) : Installez l'unité extérieure sur une plate-forme relevée qui est plus haute que
l'accumulation de neige transportée par le vent. Installez des prises d'air de neige.
Lors du raccordement des tubulures de fluide frigorigène
• Veillez à ce que les tubulures soient aussi courtes que possible.
• Utilisez la méthode de l'évasement pour le raccordement des tubulures.
• Recherchez soigneusement toute fuite éventuelle avant de lancer un test de fonctionnement.
Lors des opérations d'entretien
• Avant d'ouvrir l'appareil pour des contrôles ou réparations des pièces électriques et du câblage,
mettez l'appareil hors tension (OFF) au niveau du boîtier d'alimentation principal (secteur).
• Maintenez vos doigts et vêtements à distance des pièces mobiles.
• Une fois les opérations terminées, nettoyez le site et vérifiez bien qu'aucun déchet métallique ou
morceau de câblage n'ait été oublié à l'intérieur de l'appareil ayant fait l'objet de l'entretien.
Avertissements spécifiques
AVERTISSEMENT
• Toute installation ou réparation réalisée par des personnes non qualifiées peut se traduire par des dangers pour vous-même et d'autres personnes.
L'installation DOIT être en conformité avec les codes de construction locaux, ou à défaut de codes locaux, avec le Code national de
l'électricité NFPA 70/ANSI C1-1993 ou une édition actualisée et le Code canadien de l'électricité Part1 CSA C.22.1.
• Les informations contenues dans ce manuel s'adressent à des techniciens qualifiés habitués aux procédures de
sécurité et équipés des outils et instruments de test appropriés.
• Tout manquement à une lecture soignée et au suivi précis de toutes les instructions de ce manuel peut se traduire
par un dysfonctionnement des équipements, des dommages aux biens, des blessures et/ou accidents mortels.
Lisez cette fiche d'instructions entièrement avant d'installer le produit.
Ce système de climatisation répond strictement aux normes de sécurité et de fonctionnement. En tant que personne chargée de l'installation ou de l'entretien
de cet appareil, une part importante de votre travail d'installation ou d'entretien de ce système consiste à ce qu'il fonctionne efficacement en toute sécurité.

Manuel d'installation 3
Kit relais du dispositif chauffant auxiliaire – MANUEL D'INSTALLATION
TABLE DES MATIÈRES
1. Consignes de sécurité ......................................................................................................4
2. Éléments inclus .................................................................................................................5
3. Schéma de montage..........................................................................................................6
4. Câblage électrique...........................................................................................................13
5. Paramètres du programme d'installation ......................................................................14

4Kit relais du dispositif chauffant auxiliaire
Afin de prévenir tout risque de blessure pour l'utilisateur ou des tiers, ainsi des dégâts
matériels, respectez les consignes ci-dessous.
■Toute mauvaise utilisation consécutive au non-respect des instructions expose les individus
et le matériel à des risques. Les libellés ci-dessous indiquent leur niveau de gravité.
1. Les opérations d'installations électriques doivent être réalisées conformément à ce manuel et aux 'Recommandations
technologiques vis-à-vis des installations électriques et normes de câblage' par un personnel qualifié.
2. Si l'installation s'avère incomplète, vous vous exposez à des risques de décharges électriques ou
d'incendie avec pour conséquence des blessures graves, voire mortelles.
3. Si la capacité du circuit d'alimentation est insuffisante ou si son installation n'a pas été
réalisée complètement, vous vous exposez à des décharges électriques, un incendie, etc.
4. Si l'installation a été effectuée par un utilisateur, elle peut s'avérer incomplète, avec le risque
de voir des décharges électriques, un incendie et des blessures graves, voire mortelles.
5. Lors de la mise en marche de la machine (mise sous tension de la machine), n'effectuez aucun travail
sur le circuit électrique et écartez vos mains et vos doigts de celle-ci. Ceci peut causer une
décharge électrique, des blessures, voire la mort.
■La signification des symboles utilisés ci-dessous dans ce manuel est la suivante.
AVERTISSEMENT
ATTENTION
Ce symbole indique un danger de mort ou de blessure grave.
Ce signe indique un risque de blessure corporelle ou de dégât au matériel.
À ne pas faire
Instructions à respecter
Mise en garde
1. Avant l'installation lisez ce manuel, puis effectuez tous les travaux autour de cette machine
conformément à ce manuel.
2. Avant l'installation, vérifier bien tous les éléments inclus. (Toutefois, veillez à n'utiliser que
des types de produits certifiés si vous avez à acheter des éléments en plus de ceux fournis
par LG chez votre distributeur.)
3. Veillez à effectuer toutes les mises à la terre. (Surtout, ne raccordez pas l'appareil à une
canalisation de gaz, une canalisation d'eau, un paratonnerre ou une ligne de mise à la terre
téléphonique. En outre, si la mise à la terre n'a pas été correctement effectuée, il y a des
risques de décharges électriques ou d'incendie.)
Attention
1. Consignes de sécurité
1. Consignes de sécurité
