Libel Xtra 600 User manual

600

900

1000 LV

1600

3900

2300

XTRA

600

XTRA

900

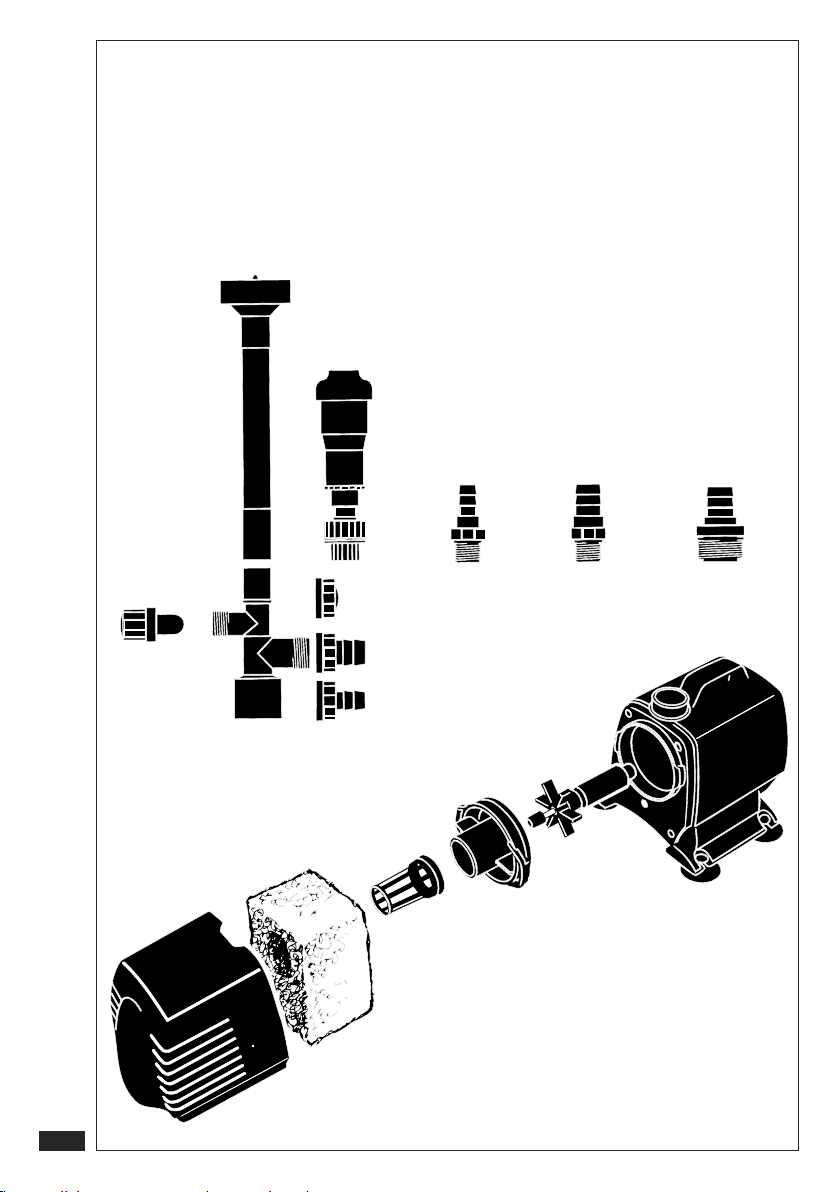

XTRA 600 • XTRA 900

XTRA 1600 • XTRA 2300

1/2” x 13,8 mm

1/2” x 13 mm

1/2” x 20 mm

x 3/4”

3/4”x9 mm 1/2”x20 mm 1”x20 mm

XTRA 3900

3/4” x 20 mm

x 3/4”

3/4”x9 mm 3/4”x26 mm 1”x27,5 mm

Operating instructions LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

LIBEL Xtra pond pumps are top-quality products based on the latest technological standard. The pumps are suitable for use in ponds, aquariums, fountains and

lter systems. They have been developed on the basis of so-called synchronous technology, where the electrical component parts are completely sealed in epoxy

resin.

Technical Data of the XTRA pumps

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art. no. EU 1351949 1351950 1355961 1351951 1351952 1351953

Art. no. UK 1351030 1351031 1355561 1351032 1351033 1351034

Art. no. EU-Pump set 1) xx 1409960 2) xx 1409962 2) xx xx

Art. no. UK- Pump set 1) xx 1409961 3) xx 1409963 2) xx xx

Transformer - - 230VAC12VAC - - -

Rated voltage 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Rated capacity 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Length of cable 10 m 10 m 10 m 10 m 10 m 10 m

Installation depth min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Installation depth max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Thread (inside) input 1/2” 1/2” 1/2” 1” 1” 1”

Thread (inside) output 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) with limited accessories 2) with hose connection 1/2” x 13.8 mm 3) with hose connections 1/2”x 13.8 mm and 1/2”x 20 mm

Accessories included in the scope of supply

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Spray nozzle type Vulcano Water bell Vulcano Water bell +

Vulcano

Vulcano +

foam bubbler

Vulcano

double +

foam bubbler

Lamp - - AquaLight 20 - - -

Use

The pumps are equipped with a powerful, reliable and energy-saving motor.

All the pumps in the series can be set up dry. In this case you make sure, however, that the pump is set up lower than the water level.

LIBEL Xtra pond pumps have a ceramic shaft and are therefore suitable for use in saltwater.

Initial operation

Read the operating instructions carefully.

Never let the pump run dry, i.e. without it transporting water. Set the pump up at least 0.15 m and maximum 1 m below the water surface on a sturdy base, free

from mud, sand or other soiling.

This pump is suitable for pumping off water of a temperature of at least 4°C to maximum 35°C.

Safety regulations

The power supply must comply with the specications given for the product. Inquire about the regulations of your local utilities company regarding connection

conditions if necessary. If you nd any damage on the pump or the mains cable, do NOT connect the pump up!

The pump must be connected to a socket with an integrated earthed contact. The respective circuit must be tted with an earthing switch (30mA).

Never use the cable to carry the pump or use it to pull the pump out of the water. Never remove the plug to shorten the cable. Non-adherence to these

instructions will lead to the warranty losing its validity. Always keep the connection (plug and socket) dry.

D – Safety regulations

Pond and lter pumps may only be used in swimming pools, swimming and garden ponds via a fault-current circuit breaker (FI-switch) with a rated fault-current

of ≤ 30mA. The pump must not be operated when people are in the swimming pool or garden pond. Contact your local qualied electrician for more information.

The mains cable cannot be replaced. If the cable is faulty, you will have to dispose of the pump.

Maintenance and cleaning

The pump does not require lubrication or any special maintenance work. You only have to check the lter housing for soiling from time to time and clean it if

necessary using clean water. If the pump housing is heavily soiled you will have to remove the housing from the motor unit (bayonet catch) and remove the rotor

carefully. Reassemble the pump in reverse order once you have nished the cleaning work. How often this cleaning work is necessary depends on the respective

application situation.

In winter, make sure that the pump does not freeze up. Remove it from the pond in good time and store it in a frost-free place, for example in a bucket of water.

Gebrauchsanweisung LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Bei den LIBEL Xtra Teichpumpen handelt es sich um qualitativ hochwertige Produkte, die dem neuesten Stand der Technik entsprechen. Die Pumpen sind für

den Einsatz in Teichen, Aquarien, Brunnen und Filtersystemen geeignet. Sie wurden auf der Basis der so genannten Synchrontechnik entwickelt, wobei die

elektrischen Bauteile vollständig inEpoxidharz eingegossen sind.

Technische Daten der XTRA-Pumpen

Typ Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art.Nr. EU 1351949 1351950 1355961 1351951 1351952 1351953

Art.Nr. UK 1351030 1351031 1355561 1351032 1351033 1351034

Art.Nr. EU-Set-Pumpe 1) xx 1409960 2) xx 1409962 2) xx xx

Art.Nr. UK-Set-Pumpe 1) xx 1409961 3) xx 1409963 2) xx xx

Trafo - - 230VAC12VAC - - -

Nennspannung 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nennleistung 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Kabellänge 10 m 10 m 10 m 10 m 10 m 10 m

Installationstiefe min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Installationstiefe max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Gewinde (innen) Eing. 1/2” 1/2” 1/2” 1” 1” 1”

Gewinde (innen) Ausg. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) mit beschränktem Zubehör 2) mit Schlauchanschluss 1/2” x 13,8 mm 3) mit Schlauchanschlüssen 1/2”x 13,8 mm und 1/2”x 20 mm

Im Lieferumfang enthaltenes Zubehör

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Spray nozzle type Vulkan Wasserglocke Vulkan Wasserglocke

+ Vulkan

Vulkan +

Schaum-

sprudler

Vulkan

doppelt +

Schaum-

sprudler

Lampe - - AquaLight 20 - - -

Verwendung

Die Pumpen sind mit einem starken, zuverlässigen und energiesparenden Motor ausgerüstet. Alle Pumpen dieser Serie können trocken aufgestellt werden. Sie

müssen dabei allerdings darauf achten, dass die Pumpe niedriger als der Wasserspiegel ist, aufgestellt wird. Die LIBEL Xtra Teichpumpen verfügen über eine

Keramikwelle und sind deshalb für den Einsatz in Salzwasser geeignet.

Inbetriebnahme

Lesen Sie diese Gebrauchsanweisung sorgfältig durch.

Lassen Sie die Pumpe niemals trocken, d.h. ohne dass sie Wasser fördert, laufen. Stellen Sie die Pumpe mindestens 0,15 m und maximal 1,0 m unterhalb der

Wasseroberäche auf einem stabilen Untergrund auf, der frei von Schlamm, Sand oder sonstigen Verschmutzungen ist. Diese Pumpe ist zum Abpumpen von

Wasser mit einer Temperatur von mindestens 4°C bis maximal 35°C geeignet.

Sicherheitsbestimmungen

Die Stromversorgung muss den zum Produkt angegebenen Spezikationen entsprechen. Informieren Sie sich gegebenenfalls in den Vorschriften ihres lokalen

Energieversorgers hinsichtlich der Anschlussbedingungen. Sollten Sie irgendwelche Beschädigungen an der Pumpe oder am Netzkabel feststellen, schließen Sie

diese NICHT an! Die Pumpe muss an einer Steckdose mit integriertem Schutzkontakt angeschlossen werden. Der entsprechende Schaltkreis muss mit einem

Erdschlussschalter (30mA) ausgestattet sein. Tragen Sie die Pumpe niemals am Kabel oder ziehen Sie sie an diesem aus dem Wasser. Entfernen Sie niemals

den Stecker, um das Kabel zu kürzen. Die Nichtbeachtung dieser Vorschriften hat den Ausschluss der Garantie zur Folge. Halten Sie den Anschluss (Stecker und

Steckdose) immer trocken.

D – Sicherheitsbestimmungen

Teich- und Filterpumpen dürfen in Schwimmbecken, Schwimm- und Gartenteichen nur über einen Fehlerstromschutzschalter (FI-Schalter) mit einem

Nennfehlerstrom ≤ 30mA betrieben werden.

Wenn sich Personen im Schwimmbecken oder Gartenteich benden, darf die Pumpe nicht betrieben werden.

Für weitere Auskünfte wenden Sie sich bitte an Ihren Elektrofachbetrieb. Ein Austausch des Netzkabels ist nicht möglich. Wenn das Kabel beschädigt wird,

müssen Sie die Pumpe entsorgen.

Wartung und Reinigung

Die Pumpe benötigt weder Schmierung noch spezielle Wartungsarbeiten. Überprüfen Sie lediglich von Zeit zu Zeit das Filtergehäuse auf Verschmutzungen,

und reinigen Sie dieses gegebenenfalls mit sauberem Wasser. Bei starker Verschmutzung des Pumpengehäuses müssen Sie dieses vom Motorteil trennen

(Bajonettverschluss) und vorsichtig den Rotor entfernen. Nach der Reinigung montieren Sie die Pumpe wieder in umgekehrter Reihenfolge. Die Häugkeit, in der

diese Reinigung notwendig ist, hängt von der jeweiligen Gebrauchssituation ab. Achten Sie im Winter darauf, dass die Pumpe nicht einfriert. Entfernen Sie sie

deshalb rechtzeitig aus dem Teich, und bewahren Sie sie frostfrei auf, zum Beispiel in einem Eimer mit Wasser.

Gebruiksaanwijzing LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Bij de LIBEL Xtra vijverpompen gaat het om kwalitatief hoogwaardige producten, die overeenstemmen met de nieuwste stand van de techniek. De pompen zijn

geschikt voor gebruik in vijvers, aquariums, fonteinen en ltersystemen. Zij werden ontwikkeld op basis van de zogenaamde synchroontechniek, waarbij de

elektrische componenten volledig in epoxyhars zijn ingegoten.

Technische gegevens van de XTRA-pompen

Type Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art.-nr. EU 1351949 1351950 1355961 1351951 1351952 1351953

Art.-nr. UK 1351030 1351031 1355561 1351032 1351033 1351034

Art.-nr. EU- Set-pomp 1) xx 1409960 2) xx 1409962 2) xx xx

Art.-nr. UK- Set-pomp 1 xx 1409961 3) xx 1409963 2) xx xx

Trafo - - 230VAC12VAC - - -

Nom. spanning 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nom. vermogen 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Kabellengte 10 m 10 m 10 m 10 m 10 m 10 m

Installatiediepte min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Installatiediepte max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Schroefdraad (inwendig) ing. 1/2” 1/2” 1/2” 1” 1” 1”

Schroefdraad (inwendig) Uitg. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) met beperkte accessoires 2) met slangaansluiting 1/2” x 13,8 mm 3) met slangaansluitingen 1/2”x 13,8 mm en 1/2”x 20 mm

In de leveringsomvang inbegrepen accessoires

Type Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Sproeikop Vulkaan Lava Vulkaan Lava + Vulkaan Vulkaan+

Schuimbron

Vulkaan

dubbel +

Schuimbron

Lamp - - AquaLight 20 - - -

Gebruik

De pompen zijn uitgerust met een sterke, betrouwbare en energiesparende motor. Alle pompen van deze reeks kunnen droog worden opgesteld. U dient er

daarbij echter op te letten, dat de pomp lager dan het niveau van de waterspiegel , wordt opgesteld. De LIBEL Xtra vijverpompen beschikken over een as van

keramiek en zijn daardoor geschikt voor gebruik in zout water.

Inbedrijfstelling

Lees de gebruiksaanwijzing zorgvuldig.

Laat de pomp nooit droog, dat betekent, zonder dat zij water transporteert, lopen. Plaats de pomp minimaal 0,15 m en maximaal 1,0 m onder het wateroppervlak

op een stabiele ondergrond, zonder modder, zand of andere verontreinigingen. Deze pomp is geschikt voor het afpompen van water met een temperatuur van

minimaal 4°C tot maximaal 35°C.

Veiligheidsbepalingen

De stroomverzorging dient met de op het product aangegeven specicaties overeen te stemmen. Informeert u zich eventueel over de voorschriften van uw

lokale energieverzorgingsmaatschappij met betrekking tot de aansluitvoorwaarden. Indien u beschadigingen aan de pomp of het netsnoer vaststelt, dan sluit u

deze NIET aan! De pomp dient aan een wandcontactdoos met geïntegreerd veiligheidscontact te worden aangesloten. De overeenkomstige stroomkring dient

met een aardlekschakelaar (30mA) te zijn uitgerust. Draag de pomp nooit aan het snoer of trek de pomp niet met het snoer uit het water. Verwijder nooit de

stekker om het snoer in te korten. Het niet in acht nemen van deze voorschriften heeft een uitsluiting van de garantie tot gevolg. Houd de aansluiting (stekker en

wandcontactdoos) steeds droog.

D – Veiligheidsbepalingen

Vijver- en lterpompen mogen in zwembaden, zwem- en tuinvijvers alleen met een differentiaaluitschakelaar (FI-schakelaar) met een nominale differentiaalstroo

msterkte ≤ 30mA worden gebruikt. Wanneer er personen in het zwembad of de tuinvijver aanwezig zijn, mag de pomp niet worden gebruikt. Gelieve voor verdere

informatie contact op te nemen met uw vakhandel voor elektrische apparatuur. Een vervanging van het netsnoer is niet mogelijk. Wanneer het snoer beschadigd

is, dient u de pomp te verwijderen.

Onderhoud en reiniging

De pomp heeft noch smering, noch speciale onderhoudswerkzaamheden nodig. Controleer slechts af en toe de lterbehuizing op verontreinigingen en reinig de

behuizing eventueel met zuiver water. Bij sterkere vervuiling van de behuizing van de pomp dient u deze van het motorgedeelte te scheiden (bajonetsluiting) en

voorzichtig de rotor te verwijderen. Na de reiniging monteert u de pomp weer in omgekeerde volgorde. De frequentie waarin deze reiniging noodzakelijk is, hangt

af van de overeenkomstige gebruikssituatie.

Let er in de winter op, dat de pomp niet invriest. Verwijder deze daarom op tijd uit de vijver, en bewaar deze vorstvrij, bijvoorbeeld in een emmer met water.

Mode d’emploi LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Les pompes d’étang LIBEL Xtra sont des produits de qualité supérieure qui correspondent au niveau actuel de la technique. Ces pompes sont conçues pour un

emploi dans des étangs, des aquariums, des fontaines et des systèmes de ltrage. Elles ont été mises au point sur la base de la technique dite synchrone, les

composantes électriques étant entièrement coulées dans de la résine époxy.

Caractéristiques techniques des pompes XTRA

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art. n° EU 1351949 1351950 1355961 1351951 1351952 1351953

Art. n° UK 1351030 1351031 1355561 1351032 1351033 1351034

Art. n° EU-kit de pompe 1) xx 1409960 2) xx 1409962 2) xx xx

Art. n° UK-kit de pompe 1) xx 1409961 3) xx 1409963 2) xx xx

Transformateur - - 230VAC12VAC - - -

Tension nom. 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Puissance nom. 11 watt 18 watt 16 watt 35 watt 35 watt 110 watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Longueur du câble 10 m 10 m 10 m 10 m 10 m 10 m

Profondeur d’installation min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Profondeur d’installation max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Filetage (intér.) Entrée 1/2” 1/2” 1/2” 1” 1” 1”

Filetage (intér.)Sortie 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) avec accessoires limités 2) avec raccord de tuyau 1/2”x 13,8 mm 3) avec raccords de tuyau 1/2”x 13,8 mm et 1/2”x 20 mm

Accessoires contenus dans la livraison

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Type de tuyère Vulkan Cloche d’eau Vulkaan Cloche d’eau +

Vulkan

Vulkan +

Jet moussant

Vulkan

double +

Jet moussant

Lampe - - AquaLight 20 - - -

Emploi

Les pompes sont équipées d’un moteur puissant, able et économe en énergie. Toutes les pompes de cette série peuvent être installées à sec. Il faut cependant

veiller à ce que la pompe soit placée à un niveau inférieur à celui du niveau de l’eau. Les pompes d’étang LIBEL Xtra disposent d’un arbre en céramique et sont

donc appropriées à un emploi en eau salée.

Mise en service

Lisez attentivement le mode d’emploi.

Ne laissez jamais marcher la pompe à sec, à savoir sans refoulement d’eau. Placez la pompe sur un sol stable sans boue, sans sable ou autres impuretés à au

moins 0,15 m et 1,0 m au maximum au-dessous de la surface de l’eau.

Cette pompe est conçue pour l’évacuation d’une eau qui est à une température de 4°C au minimum jusqu’à 35°C au maximum.

Prescriptions de sécurité

L’alimentation en courant doit correspondre aux spécications indiquées sur le produit. Informez-vous le cas échéant sur les prescriptions de votre distributeur

d’énergie local en ce qui concerne les conditions de raccordement. Si vous constatez quelconques détériorations sur la pompe ou sur le câble de réseau, NE

raccordez PAS la pompe ! La pompe doit être raccordée à une prise de courant équipée d’un contact de prise à la terre intégré. Le circuit de commutation

correspondant doit être équipé d’un commutateur de courant de défaut (30 mA). Ne portez jamais la pompe en la tenant au câble ou ne la tirez jamais de l’eau

par ce câble. N’enlevez jamais la che pour raccourcir le câble. Le non-respect de ces prescriptions engendre l’exclusion de la garantie. Maintenez toujours le

raccord (che et prise de courant) au sec.

D – Dispositions de sécurité

Les pompes d’étang et de ltrage ne doivent être exploitées dans les piscines, les étangs ouverts à la natation et les plans d’eau de jardin que par l’intermédiaire

d’un interrupteur de protection contre les courants de court-circuits avec un courant de défaut nominal ≤ 30 mA. La pompe ne devra pas être exploitée lorsque

des personnes se trouvent dans le bassin de la piscine ou dans le plan d’eau de jardin. Veuillez vous adresser à votre électricien spécialisé si vous souhaitez de

plus amples informations. Il n’est pas possible de remplacer le câble de réseau. Si le câble est endommagé, il faudra éliminer la pompe.

Maintenance et nettoyage

La pompe n’exige aucune lubrication ni aucun travail de maintenance spécial. Il suft de vérier de temps en temps le boîtier du ltre s’il présente des impuretés

et de le nettoyer le cas échéant à l’eau propre. Si le boîtier de la pompe est fortement encrassé, vous devrez le séparer de la partie moteur (emboîtement à

baïonnette) et retirer prudemment le rotor. Après nettoyage, remontez la pompe en procédant dans l’ordre chronologique inverse. La fréquence de ce nettoyage

dépendra de la fréquence de l’emploi de la pompe.

Veillez à ce que la pompe ne soit pas prise dans les glaces en hiver. C’est pourquoi veuillez la sortir de l’étang en temps voulu et la conserver dans un endroit

protégé du gel, dans un seau rempli d’eau par ex.

Instrucciones de uso de LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

En lo que respecta a las bombas para estanques LIBEL Xtra, se trata de productos de alta calidad que corresponden al nivel más novedoso de la técnica.

Las bombas se apropian para ser usadas en estanques, acuarios, fuentes y sistemas ltrantes. Han sido desarrolladas sobre la ase de la llamada técnica de

sincronización, estando fundidos los módulos eléctricos completamente en resina epoxi.

Características técnicas de las bombas XTRA

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art° N° UE 1351949 1351950 1355961 1351951 1351952 1351953

Art° N° RU 1351030 1351031 1355561 1351032 1351033 1351034

Art° N° UE-Set-Bomba 1) xx 1409960 2) xx 1409962 2) xx xx

Art° N° RU-Set-Bomba 1) xx 1409961 3) xx 1409963 2) xx xx

Transformador - - 230VAC12VAC - - -

Tensión nominal 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Potencia nominal 11 Vatios 18 Vatios 16 Vatios 35 Vatios 35 Vatios 110 Vatios

Q máx. 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H máx. 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Longitud cable 10 m 10 m 10 m 10 m 10 m 10 m

Profundidad de instalación mín. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Profundidad de instalación máx. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Rosca (interior) Entrada 1/2” 1/2” 1/2” 1” 1” 1”

Rosca (interior) Salida. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) con accesorio limitado 2) con empalme de manguera 1/2” x 13,8 mm 3) con empalmes de manguera 1/2”x 13,8 mm y 1/2”x 20 mm

Accesorio contenido en el alcance del suministro

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Tipo tobera pulv. Vulkan Campana de

agua

Vulkaan Campana de

agua + Vulkan

Vulkan +

Burbujeadorle

de espuma

Vulkan double+

Burbujeadorle

de espuma

Lámpara - - AquaLight 20 - - -

Uso

Las bombas están equipadas con motores potentes, ables y economizadores de energía. Todas las bombas de esta serie pueden instalarse en seco. Pero

tienen que poner atención que la bomba se instale a un nivel más bajo que el del agua. Las bombas para estanques LIBEL Xtra tienen un árbol de cerámica, por

lo cual pueden usarse en agua salada.

Puesta en marcha

Lea de arriba abajo estas instrucciones de uso, poniendo suma atención.

No deje que la bomba marche jamás en seco, es decir, sin que bombee agua. Instale la bomba a un mínimo de 0,15 m y a un máximo de 1,0 m por debajo de la

supercie del agua, colocándola sobre una base estable que tiene que estar exenta de barro, arena o de otras impurezas.Esta bomba se apropia para bombear

agua de una temperatura de un mínimo de 4 °C hasta un máximo de 35 °C.

Disposiciones sobre la seguridad

El abastecimiento de corriente tiene que corresponder a las especicaciones indicadas en el producto. Si fuese necesario, infórmese en las prescripciones de su

abastecedor de corriente de la localidad en lo que respecta a las condiciones para la conexión. ¡Si constata cualquier clase de daños en la bomba o en el cable

de la red, NO establezca la conexión!La bomba tiene que conectarse a un tomacorriente con contacto protector integrado. El circuito correspondiente tiene que

dotarse con un interruptor de puesta a tierra (30 mA).

No lleve la bomba nunca agarrada por el cable ni la saque del agua tirando de éste. No quite jamás el enchufe para acortar el cable. La no observancia de estas

prescripciones conlleva la anulación de la garantía. Mantenga la conexión siempre seca (enchufe y tomacorriente).

D – Disposiciones sobre la seguridad

Las bombas para estanques y ltros pueden accionarse en piscinas, estanques para nadar o de jardines sólo a través de un interruptor de corriente de defecto

(interruptor FI) con una corriente de defecto nominal de ≤ 30 mA. No puede conectarse la bomba si se encuentran personas metidas en la piscina o en el

estanque del jardín. Para obtener informaciones más detalladas, rogamos se dirija a su tienda especializada en asuntos de electricidad. No es posible cambiar el

cable de la red. Si está estropeado el cable, se tiene que eliminar la bomba

Mantenimiento y limpieza

La bomba no necesita ni lubricación ni trabajos de mantenimiento especiales. Lo único que tiene que hacer es revisar de vez en cuando si está sucia la caja del

ltro y, si fuese necesario, limpiarla con agua. Si está muy sucia la carcasa de la bomba, tiene que separarla con la unidad del motor (cierre de bayoneta) y quitar

con sumo cuidado el rotor. Tras la limpieza, monte la bomba en la sucesión contraria. La frecuencia con la que se tiene que hacer esta limpieza, depende de la

respectiva situación en que se use

En invierno, preste atención en que no se hiele la bomba. Por esta razón, sáquela a tiempo del estanque y guárdela en un lugar exento de heladas, por ejemplo,

en un cubo con agua.

Instrução de uso LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

No caso das bombas de viveiros LIBEL Xtra, tratam-se de produtos de alta qualidade, que correspondem ao mais recente estado da técnica. As bombas são

adequadas para o emprego em viveiros, aquários, poços e sistemas de ltros. Elas foram desenvolvidas baseando-se na técnica denominada síncrona, pela

qual os componentes eléctricos são completamente moldados em resina epoxi.

Dados técnicos das bombas XTRA

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

No.art. UE 1351949 1351950 1355961 1351951 1351952 1351953

No.art. RU 1351030 1351031 1355561 1351032 1351033 1351034

No.art. UE- Conj.-bomba 1) xx 1409960 2) xx 1409962 2) xx xx

No.art. RU- Conj.-bomba 1) xx 1409961 3) xx 1409963 2) xx xx

Tranformador - - 230VAC12VAC - - -

Tensão nominal 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Potência nominal 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q máx 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H máx 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Compr.cabo 10 m 10 m 10 m 10 m 10 m 10 m

Prof. de instal. mín. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Prof. de instal. máx. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Rosca (interna) Entrada 1/2” 1/2” 1/2” 1” 1” 1”

Rosca (interna) Saida 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) com acessórios limitados 2) com conexão de mangueira 1/2” x 13,8 mm 3)com conexões de mangueira 1/2”x 13,8 mm e 1/2”x 20 mm

Acessórios incluidos no âmbito do fornecimento

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Tipo injec.pulver. Vulkan Sino d’água Vulkan Sino d’água +

Vulkan

Vulkan +

borbulhador de

espuma

Vulkan duplo +

borbulhador de

espuma

Lampada - - AquaLight 20 - - -

Uso

As bombas estão equipadas com um motor potente, conável e poupador de energia.

Todas as bombas desta série poderão ser instaladas a seco. Deverá, porém, cuidar para que a bomba seja instalada mais baixo do que o espelho da água.

As bombas de viveiros LIBEL Xtra possuem um eixo de cerámica e são, por isso, apropriadas para o emprego em água salgada.

Colocação em funcionamento

Leia a instrução de uso cuidadosamente.

Jamais deixe a bomba trabalhar a seco, isto é, funcionar sem que água seja transportada. Coloque a bomba, no mínimo, a 0,15 m e, no máximo, a 1,0 m debaixo

da superfície da água sobre uma base estável, que seja livre de lodo, areia ou demais sujidades.

Estas bombas são adequadas para o bombeamento de água com uma temperatura de, no mínimo, 4°C até, o máximo de 35°C.

Determinações de segurança

A alimentação de corrente eléctrica deve corresponder às especicações fornecidas para o produto. Informe-se, se for necessário, nas normas do seu fornecedor

local de energia eléctrica em relação às condições de conexão. Se determinar quaisquer avarias na bomba ou no cabo de rede, NÃO conecte-a!

A bomba deverá ser conectada numa tomada com contacto de protecção integrado. O circuito correspondente deve ser equipado com interruptor de conexão

aterrado (30mA).

Jamais carregue a bomba pelo cabo de rede ou puxe-a para fora d’água por ele. Jamais remova a cha, para encurtar o cabo. A não observação destas prescrições

tem como consequência a exclusão da garantia. Mantenha a conexão (cha e tomada) sempre seca.

Determinações de segurança D

As bombas de viveiro e de ltro somente deverão ser operadas em piscinas, tanques de natação ou viveiros de jardim através de um disjuntor de corrente de

defeito (interruptor FI) com uma corrente de defeito nominal ≤ 30mA. Quando se encontrarem pessoas em tanques de natação ou viveiros de jardim, a bomba

não deverá ser posta em funcionamento. Para outras informações, dirija-se, sff., à sua empresa especializada em eletricidade. Uma troca do cabo de rede não é

possível. Quando o cabo estiver avariado, deverá descartar a bomba.

Manutenção e limpeza

As bombas não necessitam nem lubricação, nem serviços especiais de manutenção. Verique, simplesmente, de tempos em tempos, a carcaça do ltro quando a

sujidades e limpe-a, se for necessário, com água limpa. No caso de sujeira intensa da carcaça da bomba, deverá separá-la da parte do motor (fecho de baioneta)

e remover cuidadosamente o rotor. Após a limpeza , monte a bomba novamente na sequência inversa. A frequência, na qual esta limpeza é necessária, depende

das condições de uso correspondentes.

Preste atenção, no inverno, para que a bomba não congele. Remova-a, por isso, a tempo, do viveiro e guarde-a num local livre de congelamento, por exemplo,

num balde com água.

Istruzioni per l´uso LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Nel caso delle pompe da stagni LIBEL Xtra si tratta di prodotti qualitativamente pregiati, conformi ai più nuovi standard della tecnica, Le pompe sono adatte per

essere usate in stagni, acquari, fontane e impianti di ltrazione. Esse sono state sviluppate sulla base della cosiddetta tecnica sincronica e i gruppi costruttivi

elettrici sono completamente incorporati in resina epossidica.

Dati tecnici delle pompe XTRA

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

N° art. UE 1351949 1351950 1355961 1351951 1351952 1351953

N° art. RU 1351030 1351031 1355561 1351032 1351033 1351034

N° art. UE kit per pompa 1) xx 1409960 2) xx 1409962 2) xx xx

N° art. RU kit per pompa 1) xx 1409961 3) xx 1409963 2) xx xx

Trasformatore - - 230VAC12VAC - - -

Tensione nominale 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Potenza nominale 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max. 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max. 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Lunghezza cavo 10 m 10 m 10 m 10 m 10 m 10 m

Profondità d´installazione min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Profondità d´installazione max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Filettatura (interna) entr. 1/2” 1/2” 1/2” 1” 1” 1”

Filettatura (interna) uscita. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) con accessori limitati 2)con raccordo del tubo essibile 1/2” x 13,8 mm 3) con raccordi dei tubi essibili 1/2”x 13,8 mm e 1/2”x 20 mm

Accessori compresi nella dotazione di consegna

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Tipo ugelli spray Fibra

vulcanizzata

campana ad

acqua

Fibra

vulcanizzata

campana ad

acqua + Fibra

vulcanizzata

Fibra

vulcanizzata +

schizzo a

bollicine

Fibra

vulcanizzata

doppio+

schizzo a

bollicine

Lampada - - AquaLight 20 - - -

Utilizzazione

Le pompe sono dotate di un motore potente, afdabile e di basso consumo energetico.

Tutte le pompe di questa serie possono essere installate all´asciutto. In questo caso, si deve però fare attenzione che la pompa venga installata più bassa del

livello dell´acqua. Le pompe per stagno LIBEL Xtra dispongono di un albero in ceramica e sono quindi adatte per essere utilizzate in acqua salata.

Messa in funzione

Leggere attentamente tutte le istruzioni per l´uso.

Non far mai funzionare la pompa a secco, e cioè senza alimentazione d´acqua. Installare la pompa almeno a 0,15 m ed al massimo 1,0 m al di sotto della

supercie dell´acqua, su un fondo stabile, privo di fango, sabbia o altri inquinamenti. Questa pompa è adatta per il pompaggio di acqua con una temperatura

minima di 4 °C e massima di 35 °C.

Normative di sicurezza

L´approvvigionamento di corrente deve essere conforme alle speciche indicate per il prodotto. Se necessario, informarsi con le normative dell´azienda di

approvvigionamento locale per quanto riguarda le condizioni di allaccio elettrico. Se si dovessero constatare danni di qualsiasi tipo sulla pompa o nel cavo direte,

NON allacciare la pompa!

La pompa deve essere allacciata ad una presa con contatto di protezione integrato.Il relativo circuito elettrico deve essere dotato di un interruttore di

collegamento a massa (30mA).

Non portare mai la pompa utilizzando per questo cavo , né tirarla fuori dall’acqua tirando il cavo. Non rimuovere mai la spina per accorciare il cavo.

L´inosservanza di queste normative ha come conseguenza l´esclusione della garanzia. Tenere sempre asciutto l´allacciamento (spina e presa).

D – Normative di sicurezza

Le pompe per stagni e di ltrazione possono essere fatte funzionare in piscine, stagni dove si nuota e stagni da giardino solo con un interruttore di sicurezza per

correnti di guasto (interruttore FI) con una corrente di guasto nominale di ≤ 30mA. Se ci sono persone nella piscina o nello stagno. la pompa non deve essere

fatta funzionare. Per ulteriori informazioni rivolgersi per favore al rivenditore specializzato di prodotti elettrici. Una sostituzione del cavo di rete non è possibile. Se

il cavo è danneggiato, la pompa deve essere eliminata.

Manutenzione e pulizia

La pompa non richiede né lubricazione, né particolari lavori di manutenzione. Vericate di quando in quando che la scatola del ltro non sia sporca e se

necessario pulirla con acqua pulita. Se la scatola della pompa è molto sporca, essa deve essere staccata dalla parte del motore (chiusura a baionetta) e si deve

rimuovere con cautela il rotore. Dopo aver pulito, montare nuovamente la pompa, in sequenza inversa. La frequenza con cui si rende necessaria tale pulitura,

dipende in primo luogo dalle condizioni in cui la pompa viene usata.

In inverno fare attenzione che la pompa non geli. Pertanto rimuoverla in tempo dallo stagno e custodirla al riparo dal gelo, per esempio in un secchio d´acqua.

δηγίε ρήση LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

ι αντλίε για µικρέ λίµνε κήπων LIBEL Xtra αρακτηρίνται απ υψηλή πιτητα και κατασκευάνται µε άση τι τελευταίε τενλγικέ εελίει.

ι αντλίε είναι κατάλληλε για ρήση σε µικρέ λίµνε κήπων, ενυδρεία, σιντριάνια και συστήµατα ίλτρων. ι αντλίε κατασκευάνται µε τη λεγµενη

συγρνισµένη τενική, άρη στην πία τα ηλεκτρικά τµήµατα καλύπτνται σε λ τυ τ ύψ µε επειδική ρητίνη.

Tενικά στιεία των XTRA-αντλιών

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Aρ.Ειδ. EΕ

1351949 1351950 1355961 1351951 1351952 1351953

Aρ.Ειδ. ΗΒ

1351030 1351031 1355561 1351032 1351033 1351034

Aρ.Ειδ. EΕ-Σετ αντλία 1)

xx 1409960 2) xx 1409962 2) xx xx

Aρ.Ειδ. ΗΒ-Σετ αντλία 1)

xx 1409961 3) xx 1409963 2) xx xx

Μετασηµ.

- - 230VAC12VAC - - -

νµαστ. τάση

230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

νµαστ. ισύ

11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q µεγ.

600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H µεγ.

1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Μήκ καλωδ.

10 m 10 m 10 m 10 m 10 m 10 m

Βάθ εγκατάστ. ελα.

0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Βάθ εγκατάστ. µεγ.

1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Σπείρωµα (εσωτ.) Είσδ.

1/2” 1/2” 1/2” 1” 1” 1”

Σπείρωµα (εσωτερ.) Εδ.

1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) µε µειωµένα εαρτήµατα 2) µε σύνδεση σωλήνα 1/2” x 13,8 mm 3) µε συνδέσει σωλήνων 1/2”x 13,8 mm και 1/2”x 20 mm

Εαρτήµατα πυ περιένται στην παραγγελία

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Τύπ. ακρυσ. Ηαίστ. Καµπάνα νερ. Ηαίστ. Καµπάνα

νερ.

Ηαίστ.

αναρ. νερ

Ηαίστ. διπλ

αναρ. νερ

Λαµπτήρα

- - AquaLight 20 - - -

ρήση

ι αντλίε είναι επλισµένε µε έναν ισυρ, µεγάλη αντή και ικνµικ σε κατανάλωση ενέργεια κινητήρα.

λε ι αντλίε αυτή τη σειρά µπρύν να εγκατασταθύν και έω απ τ νερ. Πρέπει µν να τπθετύνται αµηλτερα απ τ επίπεδ τη επιάνεια

τυ νερύ. ι αντλίε για µικρέ λίµνε κήπων LIBEL Xtra είναι επλισµένε µε άνα απ κεραµικ υλικ και µπρύν να ρησιµπιηθύν σε θαλασσιν νερ.

Θέση σε λειτυργία

Πρτύ συνδέσετε την αντλία διαάστε καλά αυτέ τι δηγίε ρήση.

Πτέ µην αήνετε την αντλία να λειτυργεί ωρί νερ. Τπθετείτε την αντλία σε σταθερ καθαρ υπστρωµα πυ να µην περιέει λάσπη, άµµ και άλλε

ακαθαρσίε και πάντα 0,15 m έω 1 m κάτω απ την επιάνεια τυ νερύ. Η αντλία αυτή είναι κατάλληλη για την άντληση νερύ µε θερµκρασία ελα. 4°C και

µεγ. 35°C.

Πρδιαγραέ ασαλεία

Η τρδσία µε ηλεκτρικ ρεύµα πρέπει να είναι επαρκή και σύµωνη µε τα τενικά στιεία τη αντλία. Σε περίπτωση κάπια ασάεια σετικά µε τ είδ

σύνδεση ακλυθείτε τι πρδιαγραέ τη τπική επιείρηση ηλεκτρισµύ. Αν διαπιστώσετε θρέ στην αντλία ή στ καλώδι ΜΗΝ επιειρήσετε σύνδεση!

Η αντλία πρέπει να συνδέεται σε πρία Σύκ και τ αντίστι κύκλωµα πρέπει να είναι επλισµέν µε ρελέ διακπή ρεύµατ σε περίπτωση διαρρή 30mA.

Μην µεταέρετε την αντλία και µην την σηκώνετε απ τ νερ µε τ καλώδι. Μην ααιρείτε πτέ τ ύσµα και µην κετε πτέ τ καλώδι για να µειώσετε τ

µήκ τυ. Σε περίπτωση πυ δεν ακλυθήσετε αυτέ τι πρδιαγραέ άνετε τ δικαίωµα εγγύηση. Η σύνδεση (ύσµα και πρία) πρέπει να παραµένει πάντα

στεγνή.

D - Πρδιαγραέ ασαλεία

ι αντλίε λιµνών κήπων και ίλτρων επιτρέπεται να λειτυργύν σε µικρέ πισίνε ή λίµνε κήπων µν µέσω εν διακπτη κυκλώµατ λάη γείωση (

30mA. Η λειτυργία τη αντλία απαγρεύεται ταν υπάρυν άτµα στη µικρή πισίνα ή τη λίµνη τυ κήπυ. Για περισστερε πληρρίε επικινωνήστε µε τ

κατάστηµα ηλεκτρικών ειδών τη περιή σα. Αν τ καλώδι θαρεί, δεν µπρεί να αντικατασταθεί. Θα πρέπει να πετάετε τη συσκευή.

Συντήρηση και καθαρισµ

Η αντλία δεν πρέπει να λιπαίνεται, ύτε ρειάεται ιδιαίτερη συντήρηση. Αρκεί να ελέγετε ανά τακτά διαστήµατα τ περίληµα τυ ίλτρυ µήπω έει

ακαθαρσίε και να τ καθαρίετε µε καθαρ νερ. Αν τ περίληµα τη αντλία έει συγκεντρώσει πλλέ ακαθαρσίε ααιρέστε τ περίληµα απ τ τµήµα τυ

κινητήρα (σύνδεση µπαγινέτ) και απµακρύνετε µε πρσή τν δρµέα. Μετά τν καθαρισµ συναρµλγήστε την αντλία κατά την αντίστρη σειρά.

Η συντητα καθαρισµύ εαρτάται απ τη συντητα ρήση τη αντλία.

Πρσέετε τν ειµώνα να µην παγώσει η αντλία µέσα στ νερ. Απµακρύνετε εγκαίρω την αντλία απ τη λίµνη τυ κήπυ και αήστε την σε µέρ πυ δεν

παγώνει, π.. σε µία λεκάνη µε νερ.

Betjeningsvejledning LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

LIBEL Xtra dampumper er produkter af høj kvalitet, der svarer til teknikens nyeste stand. Pumperne er egnet til brug i damme, akvarier, springvand og

ltersystemer. De er blevet fremstillet på basis af den såkaldte synkronteknik, hvorved de elektriske byggedele fuldstændigt er støbt i epoxyharpiks.

Tekniske data af XTRA-pumper

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art.nr. EU 1351949 1351950 1355961 1351951 1351952 1351953

Art.nr. UK 1351030 1351031 1355561 1351032 1351033 1351034

Art.nr. EU- Sæt-pumpe 1) xx 1409960 2) xx 1409962 2) xx xx

Art.nr. UK- Sæt-pumpe 1) xx 1409961 3) xx 1409963 2) xx xx

Transformeer - - 230VAC12VAC - - -

Nominel spænding 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nominel kapacitet 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Kabellængde 10 m 10 m 10 m 10 m 10 m 10 m

Installationsdybde min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Installationsdybde max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Gevind (indvendig) Indg. 1/2” 1/2” 1/2” 1” 1” 1”

Gevind (indvendig) Udg. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) med begrænset tilbehør 2) med slangetilslutning 1/2“ x 13,8 mm 3) med slangetilslutninger 1/2“x 13,8 mm og 1/2“x 20 mm

Tilbehør inkluderet i leveringen

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Spraydysetype Vulkan Vandklokke Vulkan Vandklokke +

Vulkan

Vulkan +

skumspröjter

Vulkan

dobbelt +

skumspröjter

Lampe - - AquaLight 20 - - -

Anvendelse

Pumperne er forsynet med en stærk, pålidelig og energibesparende motor.

Alle pumper fra denne serie kan opstilles tørt. De bør dog sørge for, at pumpen opstilles under vandoveraden.

LIBEL Xtra dampumper råder over en keramikaksel og er derfor egnet til brug i saltvand.

Idriftsættelse

Læs betjeningsvejledningen godt igennem.

Pumpen må aldrig løbe tør, d.v.s. kører uden at den transporterer vand. Pumpen opstilles min. 0,15 m og max. 1,0 m under vandoveraden på stabil undergrund,

som er frie for mudder, sand eller anden forurening.

Pumpen er egnet til udpumpning af vand på min. 4°C og max. 35°C.

Sikkerhedsbestemmelser

Strømforsyningen skal stemme over ens med den til produktet angivne specikation. Informér Dem i givetfald hos Deres lokale strømforsyner mht. tilslutningsbeti

ngelserne. Skulle De opdage en eller anden beskadigelse af pumpen eller netkablet må disse IKKE tilsluttes!

Pumpen skal tilsluttes en stikdåse med integreret beskyttelseskontakt. Den pågældene afbryderkreds skal være forsynet med en jordaedningskontakt (30mA).

Pumpen må aldrig bæres i kablet eller trækkes ud af vandet ved hjælp af dette. Stikket må aldrig fjernes for at afkorte kablet. Ved ikke-overholdelse af disse

forskrifter bortfalder garantien. Tilslutningen (stik og stikdåse) skal altid holdes tørt.

D – Sikkerhedsbestemmelser

Dam- og lterpumper må i svømmebassiner, svømme- og havedamme kun bruges via et fejlstrømsrelæ (HFI-relæ) med en nominel fejlstrøm på ≤ 30mA.

Pumpen må ikke bruges når der bender sig personer i svømmebassinet eller havedammen. For yderligere information bedes De henvende Dem til Deres

elektrofagmand. Udskiftning af netkablet er ikke mulig. Når kablet er beskadiget skal hele pumpen bortskaffes.

Vedligeholdelse og rengøring

Pumpen kræver hverken smøring eller speciel vedligeholdelse. Det er tilstrækkeligt at kontrollere lterhuset for forurening fra tid til anden. Om nødvendigt bør

dette renses med rent vand.

Ved forurening af pumpehuset skal det adskilles fra motordelen (bajonetlås), og rotoren fjernes forsigtigt. Efter rengøring monteres pumpen igen i omvendt

rækkefølge. Intervallerne for denne rengøring er afhængig af den pågældende brugssituation.

Om vinteren sørges der for, at pumpen ikke fryser til. Derfor bør den rettidigt fjernes fra dammen, og den opbevares frostsikker, fx i en spand med vand.

Bruksanvisning LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

LIBEL Xtra trädgårdsdammpumpar är produkter av hög kvalitet konstruerade enligt modern teknologi. Pumparna är lämpliga för användning i trädgårdsdamm,

akvarium, brunn och ltersystem. De är utvecklade enligt den så kallade synkrontekniken, varvid de elektroniska komponenterna är helt ingjutna i epoxyharts.

Teknsika data XTRA-pumpar

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art.nr. EU 1351949 1351950 1355961 1351951 1351952 1351953

Art.nr. UK 1351030 1351031 1355561 1351032 1351033 1351034

Art.nr. EU-Set-pump 1) xx 1409960 2) xx 1409962 2) xx xx

Art.nr. UK-Set-pump 1) xx 1409961 3) xx 1409963 2) xx xx

Transformator - - 230VAC12VAC - - -

Nominell spänning 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nominell effekt 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Kabel längd 10 m 10 m 10 m 10 m 10 m 10 m

Installationsdjup min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Installationsdjup max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Gänga (invändig) ingång 1/2” 1/2” 1/2” 1” 1” 1”

Gänga (invändig) utgång. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) Med begränsat tillbehör 2) Med anslutning för slang 1/2” x 13,8 mm 3) Med anslutning för slang 1/2”x 13,8 mm och 1/2”x 20 mm

Tillbehör som följer med

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Sprutmunstycke typ Vulkan Vattenklocka Vulkan Vattenklocka +

Vulkan

Vulkan +

skum bubblare

Vulkan

dubbel +

skum bubblare

Lampa - - AquaLight 20 - - -

Användning

Pumparna är utrustade med en stark, tillförlitlig och energisnål motor.

Alla pumparna i den här serien kan även ställas upp på en torr plats. Då måste man dock se till att ställa upp pumpen på en plats som ligger under vattenytan.

LIBEL Xtra trädgårdsdammpumpar är försedda med en keramisk axel och är därför även lämpade för användning i saltvatten.

Idrifttagande

Läs igenom den här bruksanvisningen noggrant.

Kör aldrig pumpen i torrt tillstånd, dvs. utan att den pumpar vatten. Ställ upp pumpen minst 0,15 m och maximalt 1,0 m under vattenytan på ett stabilt underlag

som är fritt från slam, sand och annan smuts. Den här pumpen är lämplig för att pumpa vatten med en temperatur på minst 4 °C upp till maximalt 35 °C.

Säkerhetsbestämmelser

Strömförsörjningen måste stämma överens med specikationerna som anges på produkten. Kontakta i förekommande fall Er lokala elleverantör för uppgifter

angående vilka regler som gäller för anslutningen. Anslut INTE pumpen om Ni upptäcker skador av något slag på pumpen eller kabeln!

Pumpen måste anslutas till ett stickuttag med en integrerad skyddskrets. Skyddskretsen måste vara utrustad med en jordfelsbrytare (30mA).

Lyft aldrig pumpen i kabeln eller dra upp den ur vattnet med kabeln. Avlägsna aldrig stickkontakten för att förkorta anslutningskabeln. Garantin upphör att gälla

om de här föreskrifterna inte observeras. Se till att anslutningen (stickuttag och stickkontakt) alltid är torr.

D – Säkerhetsbestämmelser

Trädgårdsdamm- och lterpumpar får endast användas i swimming pool, simbassäng och trädgårdsdamm tillsammans med en jordfelsbrytare som utlöses vid en

läckström på ≤ 30mA. Pumpen får inte vara i drift om det benner sig personer i simbassängen eller trädgårdsdammen. Vänd Er vänligen till Er elfackhandlare

för ytterligare upplysningar. De går inte att byta ut anslutningskabeln. Om kabeln skadas måste hela pumpen bytas ut.

Underhåll och rengöring

Pumpen kräver varken smörjning eller speciella underhållsarbeten. Kontrollera endast hur smutsigt lterhuset är emellanåt, och rengör det med rent vatten vid

behov. Om pumphuset är mycket smutsigt måste man koppla bort det från motordelen (snabbkoppling) och avlägsna rotorn försiktigt. Montera pumpen i omvänd

ordningsföljd igen efter att den rengjorts. Hur ofta en sådan rengöring måste utföras beror på den aktuella användningssituationen. Se till att pumpen inte fryser

på vintern. Ta därför upp den ur trädgårdsdammen i god tid och förvara den frostfritt, t.ex. i en hink med vatten.

Bruksveiledning LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Ved LIBEL Xtra dampumper handler det seg om høyverdige produkter som svarer til den nyeste tekniske standard. Pumpene eigner seg for bruk i dammer,

akvarier, brønner og ltersystemer. De ble utviklet på grunnlag av den såkalte synkronteknikk, hvorved de elektroniske komponentene komplet er støpt inn i

epoksyharpiks.

Tekniske data for XTRA-pumper

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Art.nr. EU 1351949 1351950 1355961 1351951 1351952 1351953

Art.nr. UK 1351030 1351031 1355561 1351032 1351033 1351034

Art.nr. EU-Sett -pumpe 1) xx 1409960 2) xx 1409962 2) xx xx

Art.nr. UK-Sett -pumpe 1) xx 1409961 3) xx 1409963 2) xx xx

Trafo - - 230VAC12VAC - - -

Nettspenning 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nom. effekt 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q maks 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H maks 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Kabellengde 10 m 10 m 10 m 10 m 10 m 10 m

Installasjonsdybde Min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Installasjonsdybde Maks. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Gjenger (innv.) inng. 1/2” 1/2” 1/2” 1” 1” 1”

Gjenger (innv.) utg. 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) med begrenset tilbehør 2) med slangetilkopling 1/2“ x 13,8 mm 3) med slangetilkoplinger1/2“x 13,8 mm og 1/2“x 20 mm

Tilbehør som følger med leveringen

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Sprederdysetype Vulkan Vannklokke Vulkan Vannklokke +

Vulkan

Vulkan +

skumsprudler

Vulkan

dobbelt +

skumsprudler

Lampe - - AquaLight 20 - - -

Bruk

Pumpene er utstyrt med en sterk, pålitelig og energisparende motor.

Alle pumpene i denne serien kan bli stilt tørt opp. Når du gjør dette, må du riktignok passe på at pumpen blir stilt opp lavere enn vannoveraten. LIBEL Xtra

dampumper disponerer over en keramikkaksel og eigner seg derfor for bruk i saltvann.

I gangsetting

Du skal lese denne bruksveiledningen nøye igjennom.

Du skal aldri la pumpen løpe tør, dvs. at den ikke transporterer noe vann. Du skal stille pumpen minst 0,15 m og maksimalt 1,0 m under vannoveraten på

et stabilt underlag som er fritt for slam, sand eller andre forurensninger. Denne pumpen eigner seg for å pumpe ut vann med en temperatur på minst 4°C til

maksimalt 35°C.

Sikkerhetsbestemmelser

Strømforsyningen må stemme overens med de spesikasjonene som er oppgitt for produktet. Hvis nødvendig, informerer du deg i forskriftene til den lokale

energileverandøren, når det gjelder tilkoplingsbetingelsene. Skulle du fastslå at det er noen skader på pumpen eller nettkabelen, skal du IKKE kople denne til!

Pumpen må koples til en stikkontakt med integrert jordet kontakt. Den tilsvarende bryterkretsen må være utstyrt med en jordavledningsbryter (30mA).

Du skal aldri bære pumpen i kabelen eller trekke den ut av vannet med denne. Fjern aldri kontakten for å korte kabelen. Hvis disse forskriftene ikke blir overholdt,

faller garantien bort. Du skal alltid holde tilkoplingen (kontakten og stikkontakten) tørr.

D – Sikkerhetsbestemmelser

Det er kun tillatt at dam- og lterpumpene blir brukt i svømmebassenger, svømme- og hagedammer over en jordfeilstrømsikkerhetsbryter (FI-bryter) med en

nominell jordfeilstrøm ≤ 30mA. Det er ikke tillatt å bruke pumpen, når det oppholder seg personer i svømmebassenget eller i hagedammen. For ytterligere

informasjoner henvender du deg venligst til din elektroinstallatør. En utveksling av nettkabelen er ikke mulig. Er kabelen skadd, må du frakte pumpen bort som

avfall.

Vedlikehold og rengjøring

Pumpen trenger hverken smøring eller spesielle vedlikeholdsarbeider. Du skal kun av og til kontrollere om det er forurensninger i lterhuset og hvis det er

nødvendig gjør du det rent med rent vann. Ved sterk forurensning av pumpehuset må du ta av denne fra motordelen (bajonettlås) og forsiktig fjerne rotoren.

Etter rengjøringen monterer du pumpen sammen i omvendt rekkefølge igjen. Hvor ofte denne rengjøringen er nødvendig, er avhengig av den aktuelle

brukssituasjonen. Om vinteren må du passe på at pumpen ikke fryser inn. Du skal derfor fjerne den tidsnok fra dammen og oppbevar den frostfri, for eksempel i

en bøtte med vann.

LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900 pumppujen käyttöohje

LIBEL Xtra lammikkopumput ovat korkealaatuisia tuotteita, jotka vastaavat tekniikan viimeisintä kehitystasoa. Pumppuja voi käyttää lammikoissa, akvaarioissa,

kaivoissa ja suodatusjärjestelmissä. Ne on kehitetty niin sanottuun synkronitekniikkaan perustuen, jolloin sähköiset osat valetaan täysin epoksihartsiin.

XTRA-pumppujen tekniset tiedot

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Tavaranro. EU 1351949 1351950 1355961 1351951 1351952 1351953

Tavaranro. UK 1351030 1351031 1355561 1351032 1351033 1351034

Tavaranro. EU-pumppusetti 1) xx 1409960 2) xx 1409962 2) xx xx

Tavaranro. UK-pumppusetti 1) xx 1409961 3) xx 1409963 2) xx xx

Muuntaja - - 230VAC12VAC - - -

Nimellisjännite 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nimellisteho 11 wattia 18 wattia 16 wattia 35 wattia 35 wattia 110 wattia

Määrä maks 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

Korkeus maks. 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Kaapelin pituus 10 m 10 m 10 m 10 m 10 m 10 m

Asennussyvyys min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Asennussyvyys maks. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Kierre (sisä) tulo 1/2” 1/2” 1/2” 1” 1” 1”

Kierre (sisä) lähtö 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) rajoitetuilla lisävarusteilla 2) letkuliitännällä 1/2“ x 13,8 mm 3) letkuliitännöillä 1/2“x 13,8 mm ja 1/2“x 20 mm

Toimitukseen kuuluvat lisävarusteet

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Suihkusuutintyyppi Vulkan Vesikupu Vulkan Vesikupu +

Vulkan

Vulkan +

vaahtoporeilija

Vulkan

kaksink. +

vaahtoporeilija

Lamppu - - AquaLight 20 - - -

Käyttö

Pumput on varustettu voimakkaalla, luotettavalla ja energiaasäästävällä moottorilla.

Kaikki tämän sarjan pumput voi pystyttää kuivaan paikkaan. Tällöin on kuitenkin huomioitava, että pumppu sijoitetaan vedenpintaa alemmaksi.

LIBEL Xtra lammikkopumpuilla on keraamiset akselit, joiden ansiosta niitä voi käyttää myös suolaisessa vedessä.

Käyttöönotto

Lue käyttöohje huolellisesti läpi.

Älä koskaan käynnistä pumppua kuivana eli anna sen pumpata ilman vettä. Sijoita pumppu vähintään 0,15 m ja enintään 1,0 m vedenpinnan alapuolelle,

tukevalle alustalle, jossa ei ole mutaa, hiekkaa eikä muita epäpuhtauksia.

Pumpulla voi pumpata vettä, jonka lämpötila on vähintään 4°C ja enintään 35°C välillä.

Turvamääräykset

Pumppua on käytettävä tuote-erittelyssä mainitulla virtalähteellä. Huomioi tarpeen vaatiessa paikallisen energiantuotantolaitoksen liitäntämääräykset. Jos

havaitset pumpussa tai verkkojohdossa vaurioita, ÄLÄ liitä pumppua virtaverkkoon!

Pumppu on liitettävä suojakoskettimella varustettuun pistorasiaan. Vastaavan virtapiirin täytyy olla varustettu maadoituskytkimellä (30mA).

Älä koskaan kanna pumppua kaapelista tai nosta sitä vedestä kaapelilla. Älä koskaan irrota pistoketta kaapelin lyhentämiseksi. Takuu ei kata näiden määräysten

laiminlyönnistä aiheutuvia vahinkoja. Pidä verkkoliitäntä (pistoke ja pistorasia) aina kuivana.

Turvamääräykset

Lammikko- ja suodatinpumppuja saa käyttää uima-altaissa, uima- ja pihalammikoissa vain vikavirtasuojakytkimellä (FI-kytkimellä), jonka nimellisvikavirta on

≤ 30mA. Jos uima-altaassa tai pihalammikossa on ihmisiä, pumppua ei saa käyttää. Lisäkysymyksiisi vastaa sähköliike. Verkkokaapelin vaihtaminen ei ole

mahdollista. Jos kaapeliin on ilmaantunut vika, pumppu on vietävä jätehuollettavaksi.

Huolto ja puhdistus

Pumppua ei tarvitse voidella, eikä se vaadi erikoisia huoltotoimenpiteitä.

Tarkasta silloin tällöin vain suodatinpesän mahdolliset epäpuhtaudet, ja puhdista pesä tarpeen vaatiessa puhtaalla vedellä. Jos pumpunpesä on erittäin likainen,

se on irrotettava moottoriosasta (pikaliitin) ja roottori on poistettava varovaisesti.

Kokoa pumppu puhdistuksen jälkeen päinvastaisessa järjestyksessä.

Puhdistusten aikavälit ovat riippuvaisia käyttötilanteesta.

Huolehdi, ettei pumppu jäädy talvella. Nosta pumppu sen vuoksi lammikosta ajoissa, ja säilytä sitä jäätymättömässä paikassa, esim. vedellä täytetyssä

ämpärissä.

FIN

Instrukcja obsługi LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Pompy stawowe LIBEL Xtra to produkty o bardzo wysokiej jakoci, odpowiadajce najnowszemu standardowi techniki. Pompy nadaj si do stosowania w stawach,

akwariach, fontannach i systemach ltracyjnych. S one konstruowane na bazie tak zwanej techniki synchronicznej, a czci elektryczne s całkowicie pokryte

ywic epoksydow.

Dane techniczne pomp XTRA

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Nr art. EU

1351949 1351950 1355961 1351951 1351952 1351953

Nr art. UK

1351030 1351031 1355561 1351032 1351033 1351034

Nr art. EU-Zestaw pompa 1)

xx 1409960 2) xx 1409962 2) xx xx

Nr art UK-Zestaw pompa 1)

xx 1409961 3) xx 1409963 2) xx xx

Transformator

- - 230VAC12VAC - - -

Napięcie nominalne

230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Moc nominalna

11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Długość kabla

10 m 10 m 10 m 10 m 10 m 10 m

Głębokość instalacyjna min.

0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Głębokość instalacyjna max.

1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Gwint (wewnętrzny) wejście

1/2” 1/2” 1/2” 1” 1” 1”

Gwint (wewnętrzny) wyjście

1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) ograniczone akcesoria 2) z przyłączem węża 1/2“ x 13,8 mm 3) z przyłączami węża 1/2“x 13,8 mm i 1/2“x 20 mm

Akcesoria zawarte w zakresie dostawy

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Typ dysz rozpyl. Vulkan Dysza „dzwon” Vulkan Dysza

„dzwon”

Vulkan

dysza pianowa Vulkan

podwój

dysza pianowa

Lampa

- - AquaLight 20 - - -

Stosowanie

Pompy są wyposażone w silny, niezawodny i energooszczędny silnik.

Wszystkie pompy z tej serii można usytuować w stanie suchym. Należy jednak pamiętać, że pompa musi być zamontowana poniżej lustra wody.

Pompy stawowe LIBEL Xtra posiadają wał ceramiczny, w związku z czym mogą być użytkowane w wodzie słonej.

Uruchamianie

Uważnie przeczytaj instrukcję obsługi.

Pompa nie może nigdy pracować „na sucho“, tzn. nie tłocząc wody. Ustaw pompę na stabilnym podłożu, wolnym od namulenia, piasku i innych zanieczyszczeń,

co najmniej 0,15 m i maksymalnie 1,0 m poniżej powierzchni wody.

Pompa jest przystosowana do pracy przy temperaturze wody, wynoszącej co najmniej 4°C do maksymalnie 35°C.

Bezpieczeństwo

Zasilanie elektryczne musi spełniać wymagania podane w specykacji produktu. W razie potrzeby należy zapoznać się z przepisami lokalnego zakładu

energetycznego w sprawie warunków przyłączeń. W przypadku stwierdzenia jakichkolwiek uszkodzeń pompy lub kabla sieciowego, NIE należy podłączać

pompy do prądu! Pompę należy włączać do gniazda wyposażonego w zintegrowany zestyk ochronny. Odpowiedni obwód musi być wyposażony w łącznik

ziemnozwarciowy (30mA).

Nigdy nie przenoś pompy, trzymając ją za kabel, ani nie wyciągaj jej w ten sposób z wody. Nigdy nie demontuj wtyczki celem skrócenia kabla. Nieprzestrzeganie

tych przepisów spowoduje utratę gwarancji. Przyłącze (wtyczka i gniazdo) muszą być zawsze suche.

Przepisy bezpieczeństwa D

Pompy stawowe i ltracyjne mogą pracować w basenach, stawach kąpielowych i ogrodowych wyłącznie przy użyciu wyłącznika ochronnego różnicowego z

nominalnym prądem uszkodzeniowym ≤ 30mA. Pompa musi być wyłączona, gdy w stawie kąpielowym lub ogrodowym kąpią się ludzie. W celu uzyskania

dokładniejszych informacji skontaktuj się z rmą elektroinstalacyjną. Wymiana kabla sieciowego nie jest możliwa. W przypadku uszkodzenie kabla, pompa nie

nadaje się do użytku i należy ją usunąć.

Konserwacja i czyszczenie

Pompa nie wymaga smarowania ani żadnych szczególnych prac konserwacyjnych. Od czasu do czasu należy tylko skontrolować obudowę ltra pod kątem

zabrudzenia i wyczyścić ją w razie potrzeby przy użyciu czystej wody. W przypadku silnego zabrudzenia kadłuba pompy należy oddzielić go od części silnikowej

(połączenie bagnetowe) i ostrożnie zdjąć wirnik. Po zakończeniu czyszczenia ponownie zmontuj pompę w odwrotnej kolejności. Częstotliwość czyszczenia jest

uzależniona od intensywności użytkowania pompy.

Zimą nie wolno dopuścić do zamarznięcia pompy. W tym celu należy ją w odpowiednim czasie wyjąć ze stawu i przechowywać w warunkach, w których nie

będzie ona narażona na działanie mrozu, na przykład w wiaderku z wodą.

Инструкция по эксплуатации LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

LIBEL Xtra насосы для прудов - это высококачественные изделия, соответствующие новейшим технологическим решениям. Насосы предусмотрены для

использования в прудах, аквариумах, колодцах, и в системах, оснащённых фильтрами. Они были созданы на основании так называемой синхронной

технологии, при которой электрические элементы конструкции полностью залиты в эпоксидную смолу.

расТехнические данные XTRA-насосов

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

 арт. ЕС 1351949 1351950 1355961 1351951 1351952 1351953

 арт. ВБ 1351030 1351031 1355561 1351032 1351033 1351034

 арт. EС-комп.насос 1) xx 1409960 2) xx 1409962 2) xx xx

 арт. ВБ-комп.насос 1) xx 1409961 3) xx 1409963 2) xx xx

Трансформатор - - 230VAC12VAC - - -

Номинальное напряжение 230 VAC/50 Гц 230 VAC/50 Гц 230 VAC/50 Гц 230 VAC/50 Гц 230 VAC/50 Гц 230 VAC/50 Гц

Номинальная мощность 11 ватт 18 ватт 16 ватт 35 ватт 35 ватт 110 ватт

Q макс. 600 л/час 900 л/час 1000 л/час 1600 л/час 2300 л/час 3900 л/час

H макс. 1.1 м 1.8 м 1.9 м 2.0 м 2.2 м 4.2 м

Длина кабеля 10 м 10 м 10 м 10 м 10 м 10 м

Глубина закладки мин. 0.15 м 0.15 м 0.15 м 0.15 м 0.15 м 0.15 м

Глубина закладки макс. 1.0 м 1.0 м 1.0 м 1.0 м 1.0 м 1.0 м

Резьба (внутри) на входе 1/2” 1/2” 1/2” 1” 1” 1”

Резьба (внутри) на выходе 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) с ограниченными принадлежностями 2) со шланговым соединением 1/2” x 13,8 мм 3) со шланговыми соединениями 1/2”x 13,8 мм и 1/2”x 20 мм

Принадлежности, входящие в объём поставки

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Тип распылителя Вулкан Водный

колокол

Вулкан Водный

колокол +

Вулкан

Вулкан+

пено-

образователь

Вулкан

двойной

пено-

образователь

Лампа

- - AquaLight 20 - - -

Использование

Насосы оборудованы мощным, надёжным и энергосберегающим мотором.

Все насосы этой серии могут быть установлены в сухом месте. Однако при этом следует учитывать, чтобы насос устанавливался ниже уровня воды.

LIBEL Xtra насосы для прудов имеют керамический вал и поэтому они приспособлены к использованию в солёной воде.

Ввод в эксплуатацию

Внимательно прочтите эту инструкцию по эксплуатации.

Никогда не позволяйте насосу работать в «сухом режиме», т.е. без подачи воды. Насос установите как минимум 0,15 м и максимум 1,0 м ниже уровня воды

на устойчивое основание, свободное от ила, песка или прочего загрязнения.

Этот насос предусмотрен для откачки воды при её температуре от минимум 4°C до максимум 35°C.

Правила техники безопасности

Электроснабжение должно соответствовать указанным для изделия спецификациям. В случае необходимости получите информацию из правил

Вашего местного предприятия энергоснабжения об условиях подключения. Если Вы обнаружили любые повреждения насоса или сетевого кабеля, НЕ

подключайте его!

Насос должен подключаться штепсельной розеткой с интегрированным заземляющим контактом. Соответствующая переключающая схема должна быть

оснащена переключателем заземления (30mA).

Никогда не носите насос за кабель или не тяните его из воды. Никогда не удаляйте штепсельную вилку для укорачивания кабеля. Несоблюдение этих

правил влечёт за собой отмену гарантии. Всегда держите соединение (штепсельная вилка и штепсельная розетка) в сухом состоянии.

D – правила техники безопасности

Насосы для прудов и насосы с фильтрами могут эксплуатироваться в бассейнах, прудах для купания и садовых прудах лишь при наличии автоматического

предохранительного выключателя, действующего при появлении тока утечки (FI-выключатель) с номинальным током утечки ≤ 30mA. Если люди

находятся в бассейне или садовом пруду, насос нельзя использовать. Для получения более подробной информации обращайтесь, пожалуйста, в Ваш

специализированный магазин электротоваров. Замена сетевого кабеля невозможна. Если кабель повреждается, Вы должны утилизировать насос.

Техническое обслуживание и очистка

Насосу не требуются ни смазывание, ни особые работы по техническому обслуживанию. Проверяйте время от времени лишь коробку фильтра на наличие

грязи, и в случае необходимости очищайте её чистой водой. При сильном загрязнении корпуса насоса Вы должны его отсоединить от моторного отсека

(штыковой затвор) и осторожно отделить ротор. После прочистки соберите насос в обратном порядке. Частота, при которой необходима эта очистка,

зависит от соответствующей ситуации эксплуатации.

Зимой следите, чтобы насос не замёрз. Поэтому извлеките его своевременно из пруда, и храните его в не замерзшем состоянии, например, в ведре с

водой.

RUS

Uputa za uporabu LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

Kod LIBEL Xtra pumpi za vrtne ribnjake radi se o proizvodima visoke kakvoće, koji odgovaraju najnovijem stanju tehnike. Pumpe su prikladne za uporabu u

vrtnim ribnjacima, akvarijima, bunarima i sistemima za ltriranje. Izraene su na osnovi takozvane sinkrone tehnike, kod koje se električni sastavni dijelovi

potpuno lijevaju u epoksidnoj smoli.

Tehnički podaci XTRA pumpi

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Br. art. EU 1351949 1351950 1355961 1351951 1351952 1351953

Br. art. UK 1351030 1351031 1355561 1351032 1351033 1351034

Br. art.EU-Set-pumpa 1) xx 1409960 2) xx 1409962 2) xx xx

Br. art.. UK-Set-pumpa 1) xx 1409961 3) xx 1409963 2) xx xx

Trafo

- -

230VAC12VAC

---

Nominalni napon 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Nominalni učinak 11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

P max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

V max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Dužina kabla 10 m 10 m 10 m 10 m 10 m 10 m

Dubina instalacije min. 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Dubina instalacije max. 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Navoj (unutra) ulaz 1/2” 1/2” 1/2” 1” 1” 1”

Navoj (unutra) izlaz 1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) sa ograničenom opremom 2) sa priključkom za crijevo 1/2“ x 13,8 mm 3) sa priključcima za crijevo 1/2“ x 13,8 mm i 1/2“ x 20 mm.

Oprema sadržana u dostavi

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Tip sapnica Vulkan Vodeno zvono Vulkan Vodeno

zvono +

Vulkan

Vulkan +

pjenasti vrutak Vulkan

dvostruko +

pjenasti vrutak

Svjetiljka - - AquaLight 20 - - -

Uporaba

Pumpe su opremljene sa štedljivim, pouzdanim motorom visokog radnog učinka. Sve pumpe iz ove serije se mogu postaviti na suhom. Pri tome pak morate

obratiti pozor na to, da se pumpa tako postavi, da je ispod razine vode.

LIBEL Xtra pumpe za vrtne ribnjake raspolažu keramičkom osovinom i stoga su prikladne za uporabu u slanoj vodi.

Puštanje u pogon

Pažljivo pročitajte uputu za uporabu.

Pumpu nikada nemojte pustiti da radi na suhom. Pumpu postavite najmanje 0,15 m i maksimalno 1 m ispod površine vode na jednoj stabilnoj podlozi, na kojoj se

ne nalazi mulj, pijesak i druga onečišćenja. Produžne cijevi tako postavite, da glava za prskanje viri preko površine vode.

Ova pumpa je prikladna za ispumpavanje vode pri temperaturi od najmanje 4 °C do maksimalno 35 °C.

Sigurnosni propisi

Napajanjem strujom mora biti osigurano odgovarajući zahtjevima u specikaciji proizvoda. Po potrebi obratite pozor na propise Vašeg mjesnog dostavljača

energije o uvjetima priključivanja. Od odstupanja na pumpi ili mrežnom kablu: pumpu NE priključiti!

Pumpa se mora ukopčati na utičnici sa ugraenim zaštitnim kontaktom. Odgovarajući rasklopni krug mora biti opremljen zemljospojnom sklopkom (30 mA).

Pumpu nikada nemojte nositi na kablu. Nikada nemojte odvojiti utičnicu i nikada nemojte skratiti kabel. Ako ne slijedite ove upute izgubit će te pravo na garanciju.

Priključak (utikač i utičnicu) držite suhim.

D – Sigurnosni propisi

Pumpe za vrtne ribnjake i pumpe za ltriranje se smiju koristiti u bazenima, vrtnim bazenima i vrtnim ribnjacima samo preko jedne zaštitne sklopke struje kvara

(FI-sklopka) sa nominalnom strujom kvara od ≤ 30mA. Ako se u bazenu ili vrtnom ribnjaku nalaze osobe, onda se pumpa ne smije pustiti u pogon. Za dalje

informacije se molimo Vas obratite električaru.

Nije moguće zamijeniti mrežni kabel. Pumpa se mora zbrinuti, ako je kabel oštećen.

Održavanje i čišćenje

Pumpa se ne mora podmazivati i nisu potrebne posebne mjere održavanja. Dovoljno je, ako se kućište ltra redovno pregleda na onečišćenja i očisti čistom

vodom. Kod jačih onečišćenja kućište pumpe trebate skinuti sa dijela motora (bajunetni zapor) i oprezno ukloniti rotor. Pumpu nakon čišćenja ponovno spojite u

obrnutom redoslijedu.

Učestalost, u kojoj je potrebno to čišćenje, ovisi o dotičnoj uporabi. U zimi pazite da se pumpa ne zaledi. Stoga ju pravovremeno uklonite iz vrtnog ribnjaka i

pohranite ju na mjestu, sigurnom od smrzavanja, npr. u jednoj kanti sa vodom.

Návod k použití LIBEL Xtra 600 / 900 / 1000LV / 1600 / 2300 / 3900

U čerpadel do rybníčků LIBEL Xtra se jedná o jakostní velmi hodnotné výrobky, které odpovídají nejnovějšímu stavu techniky. Čerpadla se hodí k použití v

rybníčcích, akváriích, studnách a ltračních systémech. Byly vyvinuty na základě takzvané synchronní techniky, přičemž jsou elektrické konstrukční díly úplně

zality do epoxidové pryskyřice.

Technické údaje čerpadel XTRA

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Č. sort. pol. EU

1351949 1351950 1355961 1351951 1351952 1351953

Č. sort. pol. UK

1351030 1351031 1355561 1351032 1351033 1351034

Č. sort. pol. EU-Sada čerpadla 1)

xx 1409960 2) xx 1409962 2) xx xx

Č. sort. pol. UK-Sada čerpadla 1)

xx 1409961 3) xx 1409963 2) xx xx

Transformátor

- - 230VAC12VAC - - -

Jmenovité napětí

230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz 230 VAC/50 Hz

Jmenovitý výkon

11 Watt 18 Watt 16 Watt 35 Watt 35 Watt 110 Watt

Q max 600 l/h 900 l/h 1000 l/h 1600 l/h 2300 l/h 3900 l/h

H max 1.1 m 1.8 m 1.9 m 2.0 m 2.2 m 4.2 m

Délka kabelu

10 m 10 m 10 m 10 m 10 m 10 m

Hloubka instalace min.

0.15 m 0.15 m 0.15 m 0.15 m 0.15 m 0.15 m

Hloubka instalace max.

1.0 m 1.0 m 1.0 m 1.0 m 1.0 m 1.0 m

Závit (uvnitř) vstup

1/2” 1/2” 1/2” 1” 1” 1”

Závit (uvnitř) výstup

1/2” 1/2” 1/2” 1/2” 1/2” 3/4”

1) s omezeným příslušenstvím 2) s hadicovou přípojkou 1/2“ x 13,8 mm 3) s hadicovými přípojkami 1/2“x 13,8 mm a 1/2“x 20 mm

Příslušenství obsažené v rozsahu dodávky

Xtra 600 Xtra 900 Xtra 1000LV Xtra 1600 Xtra 2300 Xtra 3900

Typ rozprašovací trysky Vulkán Vodní zvon Vulkán Vodní zvon

Vulkán Vulkán

Pěnové vřídlo Vulkán

dvojitě

Pěnové vřídlo

Lampa

- - AquaLight 20 - - -

Použití

Čerpadla jsou vybavena silným, spolehlivým a energeticky úsporným motorem.

Všechna čerpadla této série lze postavit na suchu. Přitom se však musí dbát na to, aby bylo čerpadlo postaveno níže než je vodní hladina.

Čerpadla do rybníčků LIBEL Xtra disponují keramickým hřídelem a proto se hodí k použití ve slané vodě.

Uvedení do provozu

Přečtěte si pečlivě tento návod k použití.

Nikdy nenechejte běžet čerpadlo nasucho, tzn. bez dopravování vody. Čerpadlo postavte minimálně 0,15 m a maximálně 1,0 m pod vodní hladinu na stabilní

podklad, který neobsahuje kal, písek nebo jiné nečistoty. Toto čerpadlo se hodí k odčerpání vody o teplotě v rozmezí 4°C do 35°C.

Bezpečnostní ustanovení

Zásobování proudem musí odpovídat specikacím udaným k výrobku. Informujte se případně o předpisech Vašeho místního zásobovatele energií ohledně

podmínek zapojení. V případě, že zjistíte poškození na čerpadle či síťovém kabelu, NEZAPOJTE je!

Čerpadlo se musí připojit k zásuvce s integrovaným ochranným kontaktem. Příslušný obvod musí být vybaven zemnicím spínačem (30mA).

Nikdy nenoste čerpadlo za kabel nebo nevytahujte je za něj z vody. Nikdy neodstraňte zástrčku, abyste kabel zkrátili. Nedbání na tyto předpisy má za následek

vyloučení záruky. Přípojku (zástrčku a zásuvku) udržujte vždy v suchu.

D – Bezpečnostní ustanovení

Čerpadla do rybníčku a ltrační čerpadla se smějí v plaveckém bazéně, rybnících na plavání a rybníčcích do zahrádek provozovat jen prostřednictvím

ochranného vypínače proti chybnému proudu (vypínač FI) se jmenovitým chybným proudem ≤ 30mA. Nacházejí-li se osoby v plaveckém bazéně nebo v rybníčku

do zahrádek, nesmí se čerpadlo provozovat. Pro další informace se laskavě obraťte na svůj elektrický odborný podnik. Výměna síťového kabelu není možná. Je-li

kabel poškozen, musí se čerpadlo zlikvidovat.

Údržba a čistění

Čerpadlo nepotřebuje ani mazat ani speciální údržbářské práce. Pouze čas od času přezkoušejte těleso ltru vzhledem k znečistění, a případně je očistěte čistou

vodou. U silného znečistění se musí těleso čerpadla od motorového dílu (bajonetový uzávěr) oddělit a opatrně rotor

odstranit. Po čistění čerpadlo znovu v opačném pořadí namontujte. Četnost nutného čistění závisí na příslušné situaci použití.

V zimě dbejte na to, aby čerpadlo nezamrzlo. Proto je včas odstraňte z rybníčku a skladujte je v prostoru bez mrazu, například ve vědru s vodou.
