Lotus MB 930 User manual

REV.06 07/054/18 COD.6000367.00
MB 930 – MB 930T
MB 930A – MB 930PS
2006/95 /CEE - 93/68/CEE - 2004/108/CEE
(IT) (CH) LIBRETTO ISTRUZIONI PER IL MONTAGGIO,
LA MANUTENZIONE E L’USO DELLE
LAVABICCHIERI
(GB) (IE) INSTRUCTIONS BOOKLET FOR
INSTALLATION-MAINTENANCE OPERATION
FOR GLASS-WASHERS
(DE) (AT) (CH) MONTAGE-WARTUNGS-
UND GEBRAUCHSANWEISUNG
FÜR DIE GLÄSERSPÜLMASCHINEN
(FR) (BE) LIVRET D’INSTRUCTIONS POUR
LE MONTAGE, L’ENTRETIEN ET
L’UTILISATION DES LAVE-VERRES
(ES) MANUAL DE INSTRUCCIONES PARA EL MONTAJE,
EL MANTENIMIENTO Y EL USO DE LAS
LAVAVASOS
(PT) MANUAL DE INSTRUÇÕES PARA MONTAGEM,
MANUTENÇÃO E USO DAS MÁQUINAS
LAVA-COPOS

2
 (IT) (CH)
Disattivare sempre l’apparecchio al termine del servizio, interrompere e
chiudere le erogazioni di rete (energia elettrica ed acqua).
 (GB) (IE)
Always switch off the appliance at the end of the work cycle, turn off the
water and disconnect the power supply.
 (DE) (AT) (CH)
Am Ende des Arbeitstages das Gerät immer ausschalten, sowie auch
Strom- und Wasserversorgung unterbricht.
 (FR) (BE)
Arrêter toujours l’appareil à la fin du travail, fermer l’arrivée d’eau et
couper le courant.
 (ES)
Desactivar siempre el equipo luego de su uso, interrumpir y cerrar los
suministros de red (energía eléctrica y agua).
 (PT)
Desactivar sempre a aparelhagem no final do serviço, interromper e
fechar as distribuições de rede (energia eléctrica e água).

3
(IT-CH)
INTRODUZIONE
1) Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti
l’installazione, l’uso e la manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione dei vari
operatori.
2) Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchiatura. In caso di dubbio non utilizzarla e rivolgersi a
personale qualificato. Gli elementi dell’imballo (sacchetti in plastica, polistirolo espanso, chiodi etc.) non devono essere
lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
3) Prima di collegare l’apparecchiatura accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione
elettrica ed idrica.
4) L’installazione deve essere effettuata da personale qualificato secondo le indicazioni del costruttore.
5) Questa apparecchiatura dovrà essere destinata solo all’uso per il quale è stata concepita. Ogni altro utilizzo è da
considerarsi improprio quindi pericoloso.
6) L’apparecchiatura deve essere utilizzata solo da persone addestrate all’uso della stessa.
7) Non lasciare la macchina in ambienti con temperatura inferiore a 0°C.
8) Il grado di protezione della macchina è IPX4 e quindi non deve essere lavata con getti d’acqua diretti e ad alta pressione.
9) Solo il personale qualificato può accedere al quadro comandi, dopo aver tolto la tensione.
(GB-IE)
INTRODUCTION
1) Read the instructions in this booklet carefully as they provide important information, use and maintenance. Keep the
booklet to hand in a safe place so that it can be consulted by other operators.
2) After removing the packing material, check that all the equipment is present and intact. If there is any doubt, do not use it
and contact qualified personnel. The packing elements (plastic bags, foam polystyrene, nails, etc.) should be kept away
from children, because they are dangerous.
3) Before switching the equipment on, make sure that the model plate data conforms to that of the electrical and water
distribution network.
4) Installation should be carried out by qualified personnel according to the manufacturer’s instructions.
5) This equipment must be destined to the use which it has been conceived for. Any other application should be considered
improper and consequently dangerous.
6) The equipment should be used by personnel trained for its use only.
7) Do not leave the machine in an environment at temperatures lower than 0°C.
8) The protection of the machine is IPX4, therefore it should not be washed with high pressure and directed water jets.
9) Qualified personnel only can access the control panel, after having disconnected the machine from the primary current
supply.
(DE-AT-CH)
EINFÜHRUNG
1) Lesen Sie die Bedienungsanleitungen sorgfältig durch, da sie wertvolle Hinweise in Bezug auf die Installation, den
Betrieb und die Wartung enthalten . Bewahren Sie diese Broschüre gut auf, damit sie dem Bediener jederzeit zur
Verfügung steht.
2) Nach dem Auspacken den perfekten Zustand des Gerätes kontrollieren; im Zweifelsfall sich an Fachleute wenden.
Verpackungselemente (Kunststoffsäcke, Schaumelemente, Nägel, usw.) entfernen, damit sie nicht gefährlich werden
können.
3) Vor dem Anklemmen des Gerätes die auf dem Leistungsschild angegebenen Werte mit denen des Stromnetzes
vergleichen.
4) Die Installation soll nach den Angaben des Fabrikanten durch Fachkräfte erfolgen.
5) Die Geräte sind für den dafürvorgesehenen Verwendungszweck einzusetzen: jegliche andere Verwendung ist ungeeignet
und kann gefährlich sein.
6) Die Geräte sind durch eigens geschultes Personal zu bedienen.
7) Geräte niemals in Räumen mit einer Temperatur unter 0° C aufstellen.
8) Der Isolationsgrad des Gerätes ist IPX4; es ist eine Säuberung mit Wasserstrahl oder Hochdruck-Wasser nicht
zugelassen.
9) Die Schaltblenden am Gerät dürfen nur von konzessionierten Fachkräften und nur nach Ausschalten des Hauptschalters
abgenommen weden.

4
(FR-BE)
INTRODUCTION
1) Lire attentivement les instructions fournies dans cette brochure car on y trouve des informations importantes concernant
l’installation, l’utilisation et la maintenance. Conservez soigneusement la brochure pour que ses utilisateurs futurs
puissent la consulter.
2) Après avoir enlevé l’emballage, il faut s’assurer de l’etat de l’appareil. En cas de doute, ne pas l’utiliser et s’adresser à
votre revendeur. Les éléments de l’emballage (sachets en plastique, polystyrène expansé, clous, etc.) ne doivent pas être
laissés à la portée des enfants; puisque ils sont dangereux.
3) Avant de brancher l’appareil, s’assurer que les donnés de la plaque correspondent à celles du réseau d’alimentation
électrique et hydaraulique.
4) L’installation doit être effectuée selon les indications du constructeur par l’intermédiaire d’un personnel qualifié.
5) Cet appareil est destiné uniquement à l’utilisation pour la quelle il a été conçu. Tout autre usage doit être considéré
comme interdit et dangereux.
6) L’appareil doit être utilisé uniquement par des personnes ayant suivi une information à son utilisation.
7) Ne pas utiliser la machine dans un endroit où la température est inférieure à 0°C.
8) L’indice de protection de la machine est IPX4. Elle ne doit pas être lavée au jet d’ eau et à haute pression.
9) Seulement le personel qualifié peut démontrer les panneaux après avoir coupé le courant.
(ES)
INTRODUCCION
1) Lea atenta y detenidamente las instrucciones que contiene este manual: encontrará indicaciones importantes acerca de la
instalación, el uso y la manutención. Guarde con cuidado este manual para que los operadores puedan consultarlo cada
vez que lo necesiten.
2) Después de quitar el embalaje, asegúrese de que el aparato está íntegro. En caso de dudas, consulte con técnicos
cualificados antes de utilizarlo. Los elementos del embalaje (fundas de plástico, poliestireno celular, clavos, etc.) no se
deben dejar al alcance de los niños porque podrían ser fuentes de peligro.
3) Antes de conectar el aparato, asegúrese de que los datos de la placa de características corresponden a las de las redes
de suministro de agua y electricidad.
4) La instalación debe ser efectuada según las indicaciones del Constructor por personal cualificado.
5) Este aparato se debe destinar sólo al uso para el cual fue proyectado. Todo uso distinto se debe considerar impropio y por
consiguiente peligroso.
6) Este aparato debe ser utilizado sólo por personal formado para el uso del mismo.
7) No dejar la máquina en locales con temperatura inferior a 0°C.
8) El grado de protección de la máquina es IPX4: por lo tanto ésta no se podrá lavar con chorros de agua directos de presión
alta.
9) Al cuadro de mandos puede tener acceso sólo el personal cualificado, tras quitar la tensión.
(PT)
INTRODUÇÃO
1) Leia atentamente as instruções contidas no manual, as quais fornecem importantes indicações referentes à segurança de
instalação, de uso e de manutenção. Conservar com cuidado este manual para qualquer consulta do usuário.
2) Depois de removida a embalagem, assegurar-se sobre a integridade do aparelho. No caso de dúvidas, nao utilizar e
chamar a assistencia técnica autorizada. As partes que compõe a embalagem como saco plástico, poliestirol (isopor),
parafusos, etc, devem estar longe do alcance das crianças.
3) Antes de conectar o aparelho certificar-se que os dados técnicos e electricos do aparelho correspondam ao da rede
elétrica e hídrica.
4) A instalação deve ser efetuada segundo as indicações do fabricante através de pessoal qualificado.
5) Este aparelho deve ser empregado exclusivamente ao uso para o qual foi concebido. Qualquer outro uso è considerado
impróprio e assim sendo, podendo ser perigoso.
6) A máquina deve ser utlizada sómente por pessoal apto.
7) A máquina não deve ser usada em ambientes com temperatura inferior a 0 °C.
8) O grau de proteção da máquina è IPX4 e sendo assim não deve ser lavada com jatos de água a alta pressão.
9) Sómente o pessoal qualificado poderá ter acesso ao painel de controle após a corrente estar desligada.

5
1. (IT-CH) DATI TECNICI – (GB-IE) TECHNICAL DATA – (DE-AT-CH) TECHNISCE DATEN – (FR-BE) DONNES TECHNIQUES
– (ES) CARACTERISTICAS TECNICAS – (PT) DADOS TÉCNICOS 6

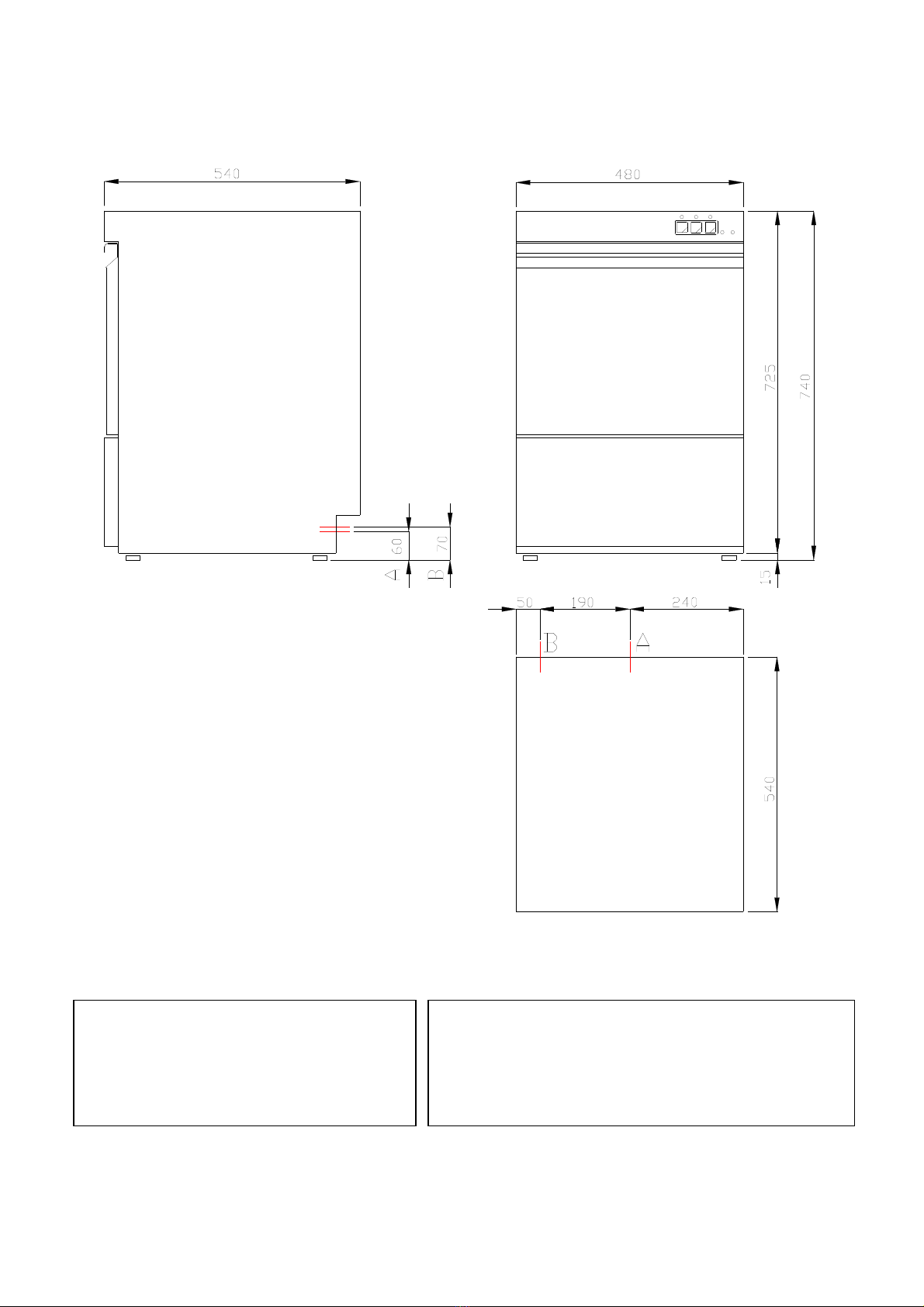

1.1 (IT-CH) RAPPRESENTAZIONE SCHEMATICA – (GB-IE) SCHEMATIC VIEW – (DE-AT-CH) SCHEMATISCHE
DARSTELLUNG – (FR-BE) RAPPRESENTATION SCHEMATIQUE – (ES) REPRESENTACION ESQUEMATICA – (PT)
REPRESENTAÇÃO ESQUEMÁTICA 8
1.2 (IT-CH) SCHEMA ELETTRICO – (GB-IE) ELECTRICAL DIAGRAM – (DE-AT-CH) SCHALTPLAN – (FR-BE) SCHEMA
ELECTRIQUE – (ES) ESQUEMA ELÉCTRICO – (PT) ESQUEMA ALAMBRICO 9
2. (IT-CH) INSTALLAZIONE – (GB-IE) INSTALLATION – (DE-AT-CH) AUFSTELLUNG – (FR-BE) INSTALLATION – (ES)
INSTALACION – (PT) INSTALAÇÃO 13
2.1 (IT-CH) ALLACCIAMENTO ELETTRICO – (GB-IE) CONNECTION TO POWER SUPPLY – (DE-AT-CH)
NETZANSCHLUSS – (FR-BE) BRANCHEMENT ELECTRIQUE – (ES) CONEXION ELECTRICA – (PT) INSTALAÇÃO
ELÉCTRICA 14
2.1.1 (IT-CH) EQUIPOTENZIALE – (GB-IE) GROUND – (DE-AT-CH) ÄQUIPOTENTIALANSCHLUß – (FR-BE)
RACCORDEMENT EQUIPOTENTIEL – (ES) EQUIPOTENCIAL – (PT) LIGAÇÃO TERRA 15
2.2 (IT-CH) ALLACCIAMENTO ACQUA – (GB-IE) CONNECTION TO WATER SUPPLY – (DE-AT-CH) WASSERANSCHLUSS
– (FR-BE) RACCORDEMENT HYDRAULIQUE – (ES) CONEXION DEL AGUA – (PT) LIGAÇÃO ÁGUA 16

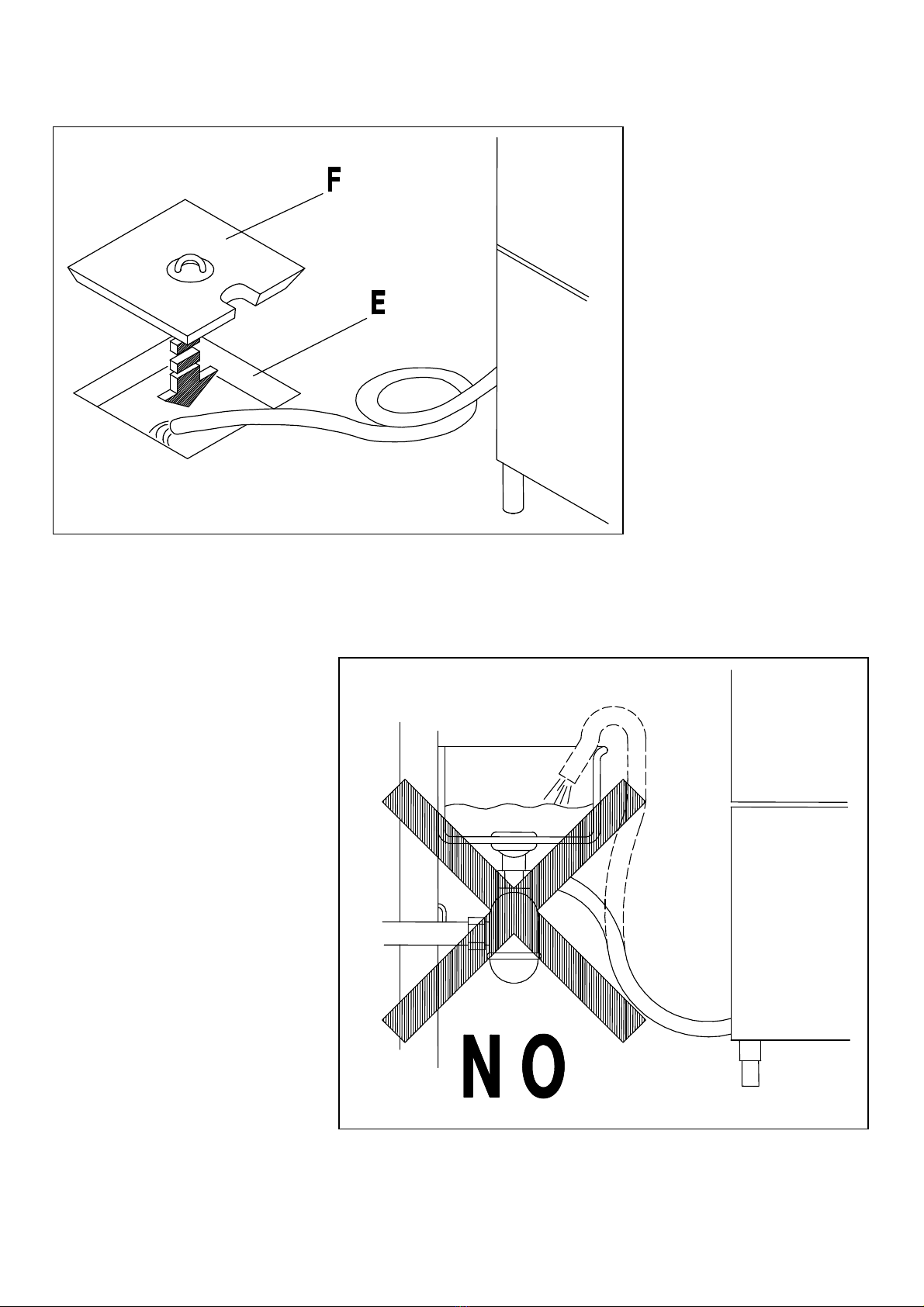

2.3 (IT-CH) SCARICO ACQUA – (GB-IE) WATER DRAIN – (DE-AT-CH) WASSERABLAUF – (FR-BE) DISPOSITIF DE
VIDANGE DE L’EAU – (ES) DESCARGA DEL AGUA – (PT) DESCARGA DE ÁGUA 19
2.3.1 (IT-CH) SCARICO MANUALE MB/930T– (GB-IE) MANUAL DRAINING MB/930T – (DE-AT-CH) MANUELLES
ENTLEEREN MB/930T – (FR-BE) VIDANGE MANUELLE MB/930T – (ES) DESCARGA MANUAL MB/930T – (PT)
DESCARGA MANUAL MB/930T 21
2.4 (IT-CH) SCARICO ACQUA CON POMPA DI SCARICO – (GB-IE) WATER DRAIN WITH WASTE PUMPE – (DE-AT-CH)
WASSERABLAUF MIT ABLAUFPUMPE – (FR-BE) DISPOSITIF DE VIDANGE DE L’EAU AVEC POMPE DE RELEVAGE – (ES)
DESCARGA DEL AGUA CON BOMBA DE DESCARGA – (PT) DESCARGA DE ÁGUA COM BOMBA DE DESCARGA 22
3. (IT-CH) ISTRUZIONI D’USO – (GB-IE) INSTRUCTIONS FOR USE – (DE-AT-CH) BETRIEBSANLEITUNGEN – (FR-BE)
MODE D’EMPLOI – (ES) INSTRUCCIONES PARA EL USO – (PT) INSTRUÇÕES DE USO 23
3.1 (IT-CH) MESSA IN FUNZIONE – (GB-IE) START UP – (DE-AT-CH) INBETRIEBNAHME – (FR-BE) MISE EN MARCHE –
(ES) PUESTA EN FUNCIONAMIENTO – (PT) FUNCIONAMENTO 24
3.1.1 (IT-CH) PROGRAMMI DI LAVAGGIO – (GB-IE) WASHING PROGRAMMES – (DE-AT-CH)
REINIGUNGSPROGRAMME – (FR-BE) PROGRAMMES DE LAVAGE – (ES) PROGRAMAS DE LAVADO – (PT)
PROGRAMAS DE LAVAGEM 26
3.1.2 (IT-CH) DETERSIVO E BRILLANTANTE – (GB-IE) DETERGENT AND RINSE AID – (DE-AT-CH)
REINIGUNGSMITTEL UND KLARSPÜLMITTEL – (FR-BE) DETERGENT ET AGENT DE BRILLANTAGE – (ES) DETERSIVO
Y ABRILLANTADOR – (PT) SABÃO E ABRILHANTADOR 30
3.2 (IT-CH) PULIZIA E CURA – (GB-IE) CLEANING – (DE-AT-CH) WARTUNG UND PFLEGE – (FR-BE) NETTOYAGE ET
ENTRETIEN – (ES) LIMPIEZA Y CUIDADO – (PT) LIMPEZA E CUIDADOS 31
3.3 (IT-CH) COMPORTAMENTO IN CASO DI INUTILIZZO PROLUNGATO – (GB-IE) IF THE DISHWASHER IS NOT USED
FOR LONG PERIODS – (DE-AT-CH) VERHALTEN BEI LÄNGEREM STILLSTAND – (FR-BE) PROCEDURE A SUIVRE EN CAS
D’ARRET PROLOGE – (ES) INACTIVIDAD PROLONGADA – (PT) PROCEDIMENTO A SEGUIR NO CASO DE FALTA DE USO
POR LONGO TEMPO 33
4. (IT-CH) COMPORTAMENTO IN CASO DI CATTIVO FUNZIONAMENTO – (GB-IE) IN CASE OF MALFUNCTIONS – (DE-AT-
CH) VERHALTEN BEI BETRIEBSSTÖRUNG – (FR-BE) PROCEDURE A SUIVRE EN CAS DE MAUVAIS FONCTIONNEMENT –
(ES) DESPERFECTOS DE FUNCIONAMIENTO – (PT) INSTRUÇÕES EM CASO DE MAL FUNCIONAMENTO 34
5. (IT-CH) ACCESSIBILITÀ – (GB-IE) SERVICEABILITY – (DE-AT-CH) ZUGÄNGLICHKEIT – (FR-BE) ACCESIBILITE AUX
COMPOSANTS – (ES) ACCESIBILIDAD – (PT) ACESSO IMPORTANTE 35
6. (IT-CH) ALLARMI – (GB-IE) ALARMS – (DE-AT-CH) ALARMVORRICHTUNGEN – (FR-BE) ALARMES – (ES) ALARMAS –
(PT) ALARMES 36
7. (IT-CH) RUMORE – (GB-IE) NOISE – (DE-AT-CH) GERÄUSCH – (FR-BE) BRUIT – (ES) RUIDOS – (PT) RUIDO 38

6
(IT-CH)
 La targhetta caratteristiche (Fig. 1-1) si trova sul fianco dx della macchina. Essa contiene tutti i dati necessari per l’installazione.
(GB-IE)
 The specifications tag (Fig. 1-1) is placed on the right-hand panel of the machine. It contains all the neccessary data to install the
appliance.
(DE-AT-CH)
 Das Maschinenschild (Fig. 1-1) befindet sich an der rechten seite des Gerätes. Es enthält alle für die Aufstellung notwendigen
Daten.
(FR-BE)
 La plaquette (Fig. 1-1) comportant les caractéristiques de l’appareil est placée sur le côté droit. Elle indique toutes les données
nécessaires à la mise en place de la machine.
(ES)
 La placa de características (Fig. 1-1) está ubicada en el flanco derecho de la máquina. Contiene todos los datos necesarios para
la instalación.
(PT)
 A etiqueta com os dados técnicos (Fig. 1-1) está localizada na lateral direita da maquina. Tal etiqueta contém todos os dados
nescessários para a instalação.
Fig. 1-1
1. (IT-CH) DATI TECNICI – (GB-IE) TECHNICAL DATA – (DE-AT-CH) TECHNISCE DATEN –
(FR-BE) DONNES TECHNIQUES – (ES) CARACTERISTICAS TECNICAS – (PT) DADOS TÉCNICOS

7
MB 930 – 930PS MB 930T MB 930A
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Misure d’ingombro
Overall dimensions
Außenabmessungen
Dimensions d’encombrement
Dimensiones totales
Medidas
mm
480 x 540 x 740
480 x 540 x 740
480 x 540 x 740
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Misure cesto
Basket size
Maße des Korbs
Dimensions du panier
Dimensiones del cesto
Medidas do cesto
mm
400 x 400
400 x 400
400 x 400
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Potenzialità di lavaggio
Washing power
Reinigungsleistung
Puissance de lavage
Potencialidad de lavado
Potencial de lavagem
P/h
1100
1100
1100
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Capacità vasca
Tank capacity
Fassungsvermögen des
Spülbehälters
Capacité de la cuve
Capacidad del tanque
Capacidade do cuba
lt
7,5
7,5
7,5
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Capacità boiler
Boiler capacity
Fassungsvermögen des Boilers
Capacité du chauffe-eau
Capacidad de la caldera
Capacidade do boiler
lt
4,6
4,6 6,4
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Cavo di allacciamento
Power cable
Anschlußkabel
Câble de raccordement
Cable de conexión
Cabo de ligação
n x mm²
3 x 1,5
3 x 1,5
3 x 1,5

8
Fig. 1-2
A
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Scarico acqua
Water drain
Wasserabfluss
Vidange de l’eau
Descarga del agua
Descarga de água
 30 B
(IT-CH)
(GB-IE) )
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
Allacciamento rete idrica
Connection to water mains
Wasseranschluss
Raccordement réseau hydraulique
Conexión red hídrica
Ligação da rede hídrica
3/4’ G
1.1 (IT-CH) RAPPRESENTAZIONE SCHEMATICA – (GB-IE) SCHEMATIC VIEW – (DE-AT-CH) SCHEMATISCHE
DARSTELLUNG – (FR-BE) RAPPRESENTATION SCHEMATIQUE – (ES) REPRESENTACION ESQUEMATICA –
(PT) REPRESENTAÇÃO ESQUEMÁTICA

9
MB 930 – MB 930T
1.2 (IT-CH) SCHEMA ELETTRICO – (GB-IE) ELECTRICAL DIAGRAM – (DE-AT-CH) SCHALTPLAN – (FR-BE)
SCHEMA ELECTRIQUE – (ES) ESQUEMA ELÉCTRICO – (PT) ESQUEMA ALAMBRICO

10
MB 930 – MB 930T COD. 6000374.30
(IT-CH) (GB-IE) (DE-AT-CH) (FR-BE) (ES) (PR)
Rif. Descrizione Description Beschreibung Description Descripcion Descripcion
CF Condensatori
antidisturbo radio
Suppression filter Entstörer Filtre anti-
parasites
Filtro supressão Condensadores
contra
interferencias
radio
DB Dosatore elettrico
brillantante
Electric additive
distributor
Elektrodosierer
für
Glanzspülmittel
Distributeur
électrique de
produit de
riçange
Dosador
electronico do
abrilhantador
Dosificador
eléctrónico
abrillantador
DD
(optional)
Dosatore elettrico
detersivo
Electric detergent
distributor
Elektrodosierer
für
Waschmittel
Distributeur
électrique de
detergentl
Dosagem sabão Dosificador
eléctrico
detersivo
EVC Elettrovalvola
acqua calda
Warm water
solenoid valve
Warmwasser-
magnetventil
Electrovanne
eau chaude
Electrovalvula
agua caliente
Electroválvula
água quente
EVF Elettrovalvola
acqua fredda
Cold water
solenoid valve
Kaltwasser-
magnetventil
Electrovanne
eau froide
Electrovalvula
agua fria
Electroválvula
água fria
IG Interruttore
generale
Main switch Haupschalter Interrupteur
général
Interruptor
general On Off
Interruptor
general
M Morsettiera Terminal board Klemmenbrett Plaque á bornes Plug terminal Tablero
de bornes
MP Microporta Door microswitch Mikrotür Micro-porte Microswitch porta Microinterruptor
puerta
PL Pompa lavaggio Washing pump Waschpumpe Pompe de lavage Bomba lavagem Bomba de lavado
PS
Pompa di scarico Drainage pump Ablaufpumpe pompe
de vidange
Bomba
de drenagem
Bomba
de descarga
PV Pressostato
vasca
Tank
pressureswitch
Drukwächter für
spülbehälter
Pressostat cuve Pressostato cuba Presostato cuba
RB Resistenza boiler Boiler heating
element
Heißwassers-
peicher-Heizstab
Résistance
chauffe-eau
Resistencia
do boiler
Resistencia
hervidor
RV Resistenza vasca Tank heating
element
Spülbehälter-
heizstab
Résistance cuve Resistencia
da cuba
Resistencia cuba
SB
Lampada spia
boiler
Boiler pilot lamp Kontrollampe
Heißwasser-
speicher
Lampe-témoin
chauffe-eau
Lampada
luz boiler
Luz testigo
hervidor
SC Lampada spia
start
Start pilot lamp Kontrollampe
start
Lampe-temóin
start
Lampada luz
inicio
Luz testigo start
SE Scheda
elettronica
Pcb board Elektronik Plaque
électronique
Placa electronica Tarjeta
electrónica
SL
Lampada spia
linea
Power pilot lamp Betriebs-
kontrollampe
Lampe-temóin
ligne
Lampada luz
acesa
Luz testigo linea
SRF Start risciacquo
freddo
Cold rinse start Start-
kaltnaspulung
Start rinçage
froid
Rélé enxague
quente-frio
Relé enjuague
calor-frío
ST Start Start Start Start Relé inicio Relé start
SV
Lampada spia
vasca
Tank pilot lamp Kontrollampe
Spülbehalter
Lampe-témoin
cuve
Lampada luz
cuba
Luz testigo cuba
TB
Termostato boiler Boiler thermostat Heißassers-
peicher-
Thermostat
Termostat
chauffe-eau
Termostato boiler Termostato
hervidor
TSB
Termostato di
sicurezza boiler
Boiler safety
Thermostat
Sicherheits-
thermostat für
boiler
Thermostat de
sécurité
chauffe-eau
Termostato
segurança boiler
Termostato
seguridad
hervidor
TV
Termostato
vasca
Tank thermostat Spülbehälter-
thermostat
Thermostat cuve Termostato cuba Termostato cuba

11
MB 930A

12
MB930A COD. 6000887.00
(IT-CH) (GB-IE) (DE-AT-CH) (FR-BE) (ES) (PT) (NL)
Rif. Descrizione Description Beschreibung Description Descripcion Descripcion Beschrijving
CF Condensatori
antidisturbo
radio
Suppression
filter
Entstörer Filtre anti-
parasites
Filtro
supressão
Condensadores
contra
interferencias
radio
Radio-
ontstorings-
condensatoren
DB Dosatore
elettrico
brillantante
Electric
additive
distributor
Elektrodosierer
für
Glanzspülmittel
Distributeur
électrique de
produit de
riçange
Dosador
electronico do
abrilhantador
Dosificador
eléctrónico
abrillantador
Elektrische
spoelmiddel-
dosering
DD
Dosatore
elettrico
detersivo
Electric
detergent
distributor
Elektrodosierer
für
Waschmittel
Distributeur
électrique de
detergentl
Dosagem
sabão
Dosificador
eléctrico
detersivo
Elektrische
afwasmiddel-
dosering
EVC Elettrovalvola
acqua calda
Warm water
solenoid valve
Warmwasser-
magnetventil
Electrovanne
eau chaude
Electrovalvula
agua caliente
Electroválvula
água quente
Warm water
elektroventiel
EVF Elettrovalvola
acqua fredda
Cold water
solenoid valve
Kaltwasser-
magnetventil
Electrovanne
eau froide
Electrovalvula
agua fria
Electroválvula
água fria
Koud water
elektroventiel
IG Interruttore
generale
Main switch Haupschalter Interrupteur
général
Interruptor
general On Off
Interruptor
general
Hoofdscha-
kelaar
M Morsettiera Terminal board Klemmenbrett Plaque á
bornes
Plug terminal Tablero
de bornes
Aansluitstrip
MP Microporta Door
microswitch
Mikrotür Micro-porte Microswitch
porta
Microinterruptor
puerta
Microscha-
kelaar deur
PAP Pompa
aumento
pressione
Booster pump Druckstei-
gerungs-
pumpe
Pompe
augmentation
pression
Bomba
aumento
pressión
Bomba
aumento
pressão
Drukverho-
gings-pomp
PL Pompa
lavaggio
Washing pump Waschpumpe Pompe de
lavage
Bomba
lavagem
Bomba de
lavado
Afwaspomp
PS
(optional) Pompa di
scarico
Drainage pump Ablaufpumpe pompe
de vidange
Bomba
de drenagem
Bomba
de descarga
Afvoerpomp
PV Pressostato
vasca
Tank
pressureswitch
Drukwächter
für spülbehälter
Pressostat
cuve
Pressostato
cuba
Presostato
cuba
Drukverschil-
schakelaar kuip
R Relè Relays Relay Relais Relé Relé Relais
RB Resistenza
boiler
Boiler heating
element
Heißwassers-
peicher-
Heizstab
Résistance
chauffe-eau
Resistencia
do boiler
Resistencia
hervidor
Verwarmings-
element boiler
RV Resistenza
vasca
Tank heating
element
Spülbehälter-
heizstab
Résistance
cuve
Resistencia
da cuba
Resistencia
cuba
Verwarmings-
element kuip
SB
Lampada spia
boiler
Boiler pilot
lamp
Kontrollampe
Heißwasser-
speicher
Lampe-témoin
chauffe-eau
Lampada
luz boiler
Luz testigo
hervidor
Controlelampje
boiler
SC Lampada spia
start
Start pilot lamp Kontrollampe
start
Lampe-temóin
start
Lampada luz
inicio
Luz testigo start Controlelampje
start
SE Scheda
elettronica
Pcb board Elektronik Plaque
électronique
Placa
electronica
Tarjeta
electrónica
Elektronische
PCB
SL
Lampada spia
linea
Power pilot
lamp
Betriebs-
kontrollampe
Lampe-temóin
ligne
Lampada luz
acesa
Luz testigo
linea
Controlelampje
netspanning
SRF Start risciacquo
freddo
Cold rinse start Start-
kaltnaspulung
Start rinçage
froid
Rélé enxague
quente-frio
Relé enjuague
calor-frío
Koud
spoelingebegin
ST Start Start Start Start Relé inicio Relé start Start
SV
Lampada spia
vasca
Tank pilot lamp Kontrollampe
Spülbehalter
Lampe-témoin
cuve
Lampada luz
cuba
Luz testigo
cuba
Controlelampje
kuip
TB
Termostato
boiler
Boiler
thermostat
Heißassers-
peicher-
Thermostat
Termostat
chauffe-eau
Termostato
boiler
Termostato
hervidor
Thermostaat
boiler
TSB
Termostato di
sicurezza boiler
Boiler safety
Thermostat
Sicherheits-
thermostat für
boiler
Thermostat de
sécurité
chauffe-eau
Termostato
segurança
boiler
Termostato
seguridad
hervidor
Veiligheids-
thermostaat
boiler
TV
Termostato
vasca
Tank
thermostat
Spülbehälter-
thermostat
Thermostat
cuve
Termostato
cuba
Termostato
cuba
Thermostaat
kuip

13
(IT-CH)
 L’installazione, la messa in funzione e la manutenzione dell’apparecchio devono essere effettuate solamente da personale
qualificato. Tutti i lavori di allacciamento devono essere eseguiti in osservanza delle norme vigenti. Il costruttore declina
qualsiasi responsabilità in caso di cattivo funzionamento, che sia da attribuire ad uno scorretto allacciamento. Durante
l’installazione, l’apparecchio deve essere messo a bolla, piccole pendenze possono essere eliminate con i piedini regolabili
(avvitare e/o svitare).
L’installazione deve essere eseguita secondo le seguenti norme:
1. prescrizioni in vigore contro gli infortuni
2. prescrizioni CE
3. prescrizioni degli enti erogatori dell’acqua
(GB-IE)
 Installation, initial start-up and maintenance of the appliance must be carried out by qualified personnel only. All hydraulic and
electrical connections must be carried out in compliance with current safety norms. The manufacturer accepts no responsibility
for malfunctions arising from incorrect connection of the appliance. When installing, ensure that the appliance is perfectly level.
Turn the adjustable feet clockwise or anticlockwise to level the appliance.
The following norms must be observed when installing the appliance:
1. current accident -prevention regulations
2. CE standards
3. water board regulations
(DE-AT-CH)
 Aufstellung, Inbetribnahme und Wartung des Geräts dürfen nur von qualifiziertem Personal vorgenommen werden. Alle
Anschlußarbeiten müssen unter Beachtung der geltenden Normen ausgeführt werden. Der Hesteller lehnt jegliche
Verantwortung für Funktionsfhler ab, die auf nicht korrekten Anschluß zurückzuführen sind. Bei der Aufstellung muß das Gerät
ausgerichtet werden. Geringe Bodenunebenheiten können durch die verstellbaren Füße (anschrauben oder/und losschrauben)
ausgeglichen werden.
Bei der Installation sind folgende Vorschriften zu beachten:
1. geltende Bestimmungen zur Unfallverhütung
2. CE-Bestimmungen
3. Vorschrifften der Wasserversorgungsgesellschaft
(FR-BE)
 L’installation, la mise en sevice et l’entretien de l’appareil ne doivent être exécutés que par des peronnes qualifiées. Tous les
travaux de branchement doivent être réalisés conformément aux normes en vigueur. Le constructeur décline toute
responsabilité en cas de mauvais fonctionnement de l’appareil, lorsque le branchement n’a pas été effectué correctement. Lors
de l’installation, l’appareil doit être positionné de maniére à ce qu’il soit de niveau. Les pieds réglables qui équipent l’appareil
permettent une mise à niveau correcte (visser et/ou dévisser les pieds selon le cas).
Lors de la mise en place du lave-batterie, les normes ci-dessous doivent être observées:
1. réglementation en viguer contre les accidents
2. normes CE
3. normes des sociétés de distribution de l’eau.
(ES)
 La instalación, la puesta en funcionamiento y la manutención del aparato están al encargo exclusivo del personal cualificado.
Todos los trabajos necesarios para la conexión se deben ejecutar en conformidad con las normas vigentes. El Constructor no
se responsabiliza por desperfectos de funcionamiento provocados por conexión incorrecta. Al efectuar la instalación cuide de
que el aparato esté colocado en posición horizontal; atornille o destornille los pies ajustables para eliminar las pequeñas
inclinaciones.
Durante la instalación aténgase a estas normas:
1. prescripciones vigentes contra accidentes del trabajo,
2. prescripciones CE,
3. prescripciones de la sociedad que suministra el agua.
(PT)
 A instalação, o funcionamento e a manutenção do aparelho devem ser efetuadas sómente por pessoal qualificado. Todo o
trabalho de ligação deve respeitar as normas vigentes. O fabricante declina de qualquer responsabilidade no caso de mal
funcionamento devido a uma incorreta instalação. Durante a instalação o aparelho deve estar perfeitamente apoiado e
nivelado. Os pés reguláveis que equipam o aparelho permitem ajustar o nivelamento da máquina, bastando para isto girá-los.
Durante a instalação devem ser observadas as seguintes normas:
1. Regulamentação em vigor contra acidentes
2. Normas CE
3. Normas do Ente de abastecimento de água.
2. (IT-CH) INSTALLAZIONE – (GB-IE) INSTALLATION – (DE-AT-CH) AUFSTELLUNG –
(FR-BE) INSTALLATION – (ES) INSTALACION – (PT) INSTALAÇÃO

14
(IT-CH)
 Il quadro elettrico si trova sul fronte dell’apparecchio. L’allacciamento alla rete si trova nella parte posteriore dell’apparecchio. Il
cavo di allacciamento (G) deve essere almeno del tipo H07RN-F ed avere una sezione di 1,5 mm².
N.B.: Come da prescrizioni internazionali, fra l’apparecchio e la rete elettrica bisogna interporre un interruttore generale (A) i cui
contatti abbiano un’apertura minima di 3 mm, dotato di fusibili ad amperaggio adeguato (vedi dati tecnici).
L’interruttore generale (A) deve essere collocato nelle vicinanze dell’apparecchio ed essere facilmente accessibile.
(DB-IE)
 The electrical panel is located on the front of the appliance. The connection to power supply is on the back side of the appliance.
The power cable (G) must have a rating of at least H07RN-F, and each wire must have a section of 1,5 mm².
N.B.: In accordance with international standards, a cut-out switch (A), provided with amperage-adequate fuses (see technical
specification), must be installed between the mains electricity supply and appliance. The contacts must have an aperture of
at least 3 mm.
The main switch (A) should be positioned in the immediate vicinity of the appliance and should be easily accessible.
(DE-AT-CH)
 Die Schalttafel befindet sich an Vorderseite des Geräts. Der Netzanschluß befindet sich auf der Geräterückseite. Das
Anschlußkabel (G) muß mindestens vom Typ- H07RN-F sein und einen Querschnitt von 1,5 mm² aufweisen.
N.B.: Laut internationaler Bestimmungen muß zwischen Gerät und Stromnetz ein Hauptschalter zwischengeschaltet werden (A)
und mit Abschmelzsicherungen von angemessener Stromstärke ausgestatten. (Technische Angaben zu sehen), dessen
Kontakte eine Mindestöffnung von 3 mm aufweisen sollten.
Der Hauptschalter (A) soll sich in unmittelbarer Nähe des Geräts befinden und leicht zugänglich sein.
(FR-BE)
 Le tableau électrique est placé sur la partie antérieure de l’appareil. Le branchement électrique est placé sur la partie postérieure
de l’appareil. Le câble de raccordement (G) doit au moins être du type H07RN-F et doit avoir une section de 1,5 mm².
N.B.: Un interrupteur général (A) pourvu fusibles à ampérage adéquat (voir données techniques), muni de contacts ayant une
overture minimum de 3 mm, doit être monté entre l’appareil et le réseau électrique, conformément aux normes
internationales.
L’interrupteur général (A) devrait être placé à proximité de l’appareil et de façon à être facilement accessible.
(ES)
 El cuadro eléctrico está ubicado en el lado anterior del aparato. La conexión a la red se encuentra en el lado posterior del
aparato. El cable de conexión (G) debe ser por lo menos del tipo H07RN-F y debe tener una sección mínima de 1,5 mm2.
N.B : Según indican las normas internacionales, entre el aparato y la red eléctrica es preciso interponer un interruptor general (A)
cuyos contactos deben tener una abertura mínima de 3 mm. (con fusibles de amperaje adecuado: véanse características
técnicas).
El interruptor general (A) se debe colocar cerca del aparato para que esté al alcance de la mano.
(PT)
 O painel eléctrico se encontra na parte frontal do aparelho. A ligação à rede encontra-se na parte posterior, atrás da cobertura.
O cabo de ligação (G) deve ser como mínimo H07RN-F e com uma secção de 1,5 mm2.
N.B.: Assim como previsto pelas normas internacionais, entre o aparelho e a rede eléctrica deve ser montado um interruptor geral
(A), cujos contactos deverão ter uma abertura mínima de 3mm e deve ser dotado de fusíveis com amperagem adequada
(ver dados técnicos).
O interruptor geral (A) deve ser colocado próximo ao aparelho e deve ser de fácil acesso.
Fig. 2-1
2.1 (IT-CH) ALLACCIAMENTO ELETTRICO – (GB-IE) CONNECTION TO POWER SUPPLY –
(DE-AT-CH) NETZANSCHLUSS – (FR-BE) BRANCHEMENT ELECTRIQUE – (ES) CONEXION ELECTRICA –
(PT) INSTALAÇÃO ELÉCTRICA

15
(IT-CH)
 L’apparecchio è da collegare ad un sistema di equipotenziale. La vite predisposta a tale scopo si trova sulla parete posteriore
ed é contrassegnata da un adesivo con il simbolo .
N.B.: Il costruttore non risponde per responsabilità e/o impegni di garanzia in caso di danni derivanti dalla inosservanza delle
prescrizioni o da installazione non conforme.
(GB-IE)
 The appliance must be grounded. The ground terminal screw is located on the rear panel of the appliance, and marked by the
symbol .
N.B.: The manufacturer accepts no responsibility or warranty obligations in case of damage arising from non-compliance with this
requirement or from incorrect installation.
(DE-AT-CH)
 Den Äquipotentialanschluß durchführen. Die dafür vorgesehene Schraube befindet sich an der Rückwand des Geräts und ist
mit der Aufschrift mit dem Symbol gekennzeichnet.
N.B.: Der Hersteller lehnt jegliche Haftung oder/und Garantieansprüche im Falle von Schäden ab, die durch Nichtbeachtung der
Vorschriften oder durch nicht sachgemäße Installation entstehen.
(FR-BE)
 Réaliser le raccordement équipotentiel. La vis prévue à cet effet est placée sur la paroi postérieure. Un adhésif portant le
symbole permet d’identifier la vis.
N.B.: Le constructeur décline toute responsabilité et ne garantit pas les dommages dus à l’inobservation des prescriptions ou au
montage non conforme aux normes en vigueur.
(ES)
 Este aparato se debe conectar a un sistema de equipotencial. El tornillo prevenido para esta finalidad está ubicado en el lado
posterior y está contramarcado por el símbolo .
N.B.: El Constructor no se responsabiliza y su garantía caduca en caso de daños provocados por inobservancia de normas o
instalación incorrecta.
(PT)
 Aparelho deve ser conectado a uma ligação terra. O parafuso terminal predisposto encontra-se na parte posterior e é
identificado pelo simbolo .
N.B.: O fabricante não se responsabiliza e não garante eventuais danos provocados pelo desrespeito das instruções, ou ainda, no
caso de instalação não conforme.
2.1.1 (IT-CH) EQUIPOTENZIALE – (GB-IE) GROUND – (DE-AT-CH) ÄQUIPOTENTIALANSCHLUß – (FR-BE)
RACCORDEMENT EQUIPOTENTIEL – (ES) EQUIPOTENCIAL – (PT) LIGAÇÃO TERRA

16
(IT-CH)
 L’apparecchio è previsto per l’allacciamento all’acqua fredda o calda (max 50 ÷ 55°C), con una pressione a valvola aperta
come indicato nella Tab. 2-1. In caso di pressione superiore alla massima consigliata, bisogna installare un riduttore di
pressione. In caso di pressione inferiore alla minima consigliata, bisogna installare una pompa di aumento pressione di max 0.5
Hp, con una portata di 20 L/min ed una prevalenza di 15÷20 mt. Il controllo della pressione deve essere effettuato all’ingresso
dell’elettrovalvola (ved. fig.2-4). La conduttura dell’acqua deve avere un diametro interno di almeno 16/18 mm (ved.fig.2-5).
Collegare il tubo di carico acqua dell’apparecchio ad un rubinetto d’intercettazione (B),posto preferibilmente nelle immediate
vicinanze dell’apparecchio, interponendo l’apposito filtro in dotazione (B1) (ved. fig.2-2). Per acque con durezza media
superiore ai 10/12°F (5,5/7°D) è consigliata l’installazione di un decalcificatore (C) (non in dotazione), montato a monte
dell’elettrovalvola della macchina (ved. fig.2-3).
(GB-IE)
 The appliance is designed for connection to the cold or hot water supply (max. 50 55°C) at a mains pressure with the valve
open as shown in Table 2-1 and a minimum output of 10 litres/min. If pressure exceeds the maximum, fit a pressure reducer.
If pressure is lower than the minimum, fit a pressure booster pump of max. 0.5 HP, with an output of 20 litres/min. and a head of
15÷20 metres. Pressure must be measured at the solenoid valve inlet (see fig. 2-4). The water pipes must have an internal
diameter of at least 16/18 mm (see fig. 2-5).Connect the appliance water supply pipe to a cut-out tap (B), preferably placed
close to the appliance, fitting the special filter provided (B1) (see fig. 2-2). For water with medium hardness above 10/12°F
(5,5/7°D), installation of a decalcifier (C) (not provided) is recommended, assembled upstream of the machine's electrovalve
(see fig. 2-3).
(DE-AT-CH)
 Das Gerät ist für den Anschluss an Warm-und Kaltwasser (max. 50-55°C) vorgesehen, wobei der Druck bei offenem Ventil dem
in Tab. 2-1. Bei höherem Druck als dem empfohlenen einen Druckminderer installieren. Bei niedrigeren Druck als empfohlen
eine Druckerhöhungspumpe mit max. 0,5 PS , einer Förderleistung von 20l/min und einer Förderhöhe von 15-20m installieren.
Die Druckkontrolle muss am Eingang des Elektroventils erfolgen (siehe Bild 2-4). Die Wasserleitung muss einen
Innendurchmesser von mindestens 16/18 mm aufweisen (siehe Bild 2-5). Den Zulaufschlauch des Gerätes an einen möglichst
nahegelegenen Wasserhahn (B) anschliessen und den vorgesehenen Filter (B1) anbringen (siehe Bild 2-2). Für Wasser mit
einer durchschnittlichen Härte von 10/12°F (5,5/7°D) wird die Installation eines Entkalkers (C) empfohlen (nicht im Lieferumfang
enthalten), der oben am Elektroventil der Maschine montiert wird (siehe Bild 2-3).
(FR-BE)
 L’appareil peut être raccordé à l’eau froide ou chaude (50:55°C max) à une pression, soupape ouverte, comme indiqué dans le
tableau 2-1. Si la pression dépasse la pression maximum conseillée, il faut installer un réducteur de pression. Si la pression est
inférieure à la pression minimum conseillée, il faut installer une pompe pour faire augmenter la pression de 0,5 Hp max., à un
débit de 20 litres /min et à une hauteur d’élévation de 15-20 m. Le contrôle de la pression sera effectué à l’entrée de
l’électrovanne (voir fig. 2-4). Les conduites d’eau auront un diamètre interne d’au moins 16/18 mm (voir fig. 2-5). Raccorder la
conduite d’arrivée de l’eau de l’appareil à un robinet secondaire (B), installé si possible tout près de l’appareil, après avoir
intercalé le filtre spécial fourni (B1) (voir fig. 2-2). Pour une eau d'une dureté moyenne supérieure à 10/12°F (5,5/7°D) il est
conseillé d'installer un détartreur (C) (non fourni), monté en amont de l'électrovanne de la machine (voir fig. 2-3).
(ES)
 Este aparato se puede alimentar con agua caliente o fría (máx. 50  55°C); la presión del agua con válvula abierta está
indicada en la tabla 2-1. En caso de que la presión fuera superior a la máxima que se aconseja, instale un reductor de presión;
si fuera demasiado baja, instale una bomba de aumento de presión de 0,5 Hp (máximo), con un caudal de 20 litros por minuto
y una altura de elevación de 15 a 20 m. El control de la presión se debe efectuar en la entrada de la electroválvula (véase fig.
2-4). La tubería del agua debe tener un diámetro interior de 16-18 m. por lo menos (véase fig. 2-5). Conecte el tubo de
alimentación del agua del aparato a un grifo de paso (B), que irá montado preferentemente muy cerca del aparato, tras
interponer el filtro (B1) del equipamiento base (véase fig. 2-2). Para aguas con dureza media inferior a los 10/12°F (5,5/7°D) se
recomienda instalar un descalcificador (C) (no incluido en el suministro), instalado aguas arriba la electroválvula del equipo
(véase fig. 2-3).
(PT)
 O aparelho é predisposto para ser alimentado com água fria ou quente (máx 50-55°C), com uma pressão, com a válvula
aberta, como indicado na Tab. 2-1 e com um fluxo de 10 lt/min. No caso de uma pressão superior à máxima indicada, é
nescessário instalar um redutor de pressão. No caso de a pressão ser inferior à indicada, é nescessário instalar uma bomba de
máx 0,5 Hp, com um fluxo de 20 lt/min. O controle da pressão deve ser efetuado na entrada da electroválvula (ver figura 2-4).
O tubo de água ou mangueira deve ter um diametro interno de pelo menos 16/18 mm (ver fig. 2-5). Conectar o tubo de
alimentação de água do aparelho à uma torneira de fechamento manual (B), colocada de preferencia proxima ao aparelho,
conectando o filtro em dotação (B1) (ver fig. 2-2). Para a água com dureza média abaixar a 10/12 ° F (5,5 / 7 ° D)
recomendamos a instalação de um purificador de água (C) (não incluído na entrega), a válvula solenóide instalado a montante
do equipamento (ver fig. 2-3).
2.2 (IT-CH) ALLACCIAMENTO ACQUA – (GB-IE) CONNECTION TO WATER SUPPLY –
(DE-AT-CH) WASSERANSCHLUSS – (FR-BE) RACCORDEMENT HYDRAULIQUE – (ES) CONEXION DEL AGUA
– (PT) LIGAÇÃO ÁGUA

17
Tab. 2-1
(IT-CH) Temperatura (GB-IE) Temperature (IT-CH) Pressione (GB-IE) Pressure
(DE-AT-CH) Temperatur (FR-BE) Température (DE-AT-CH) Wasserdruck (FR-BE) Pression
(ES) Temperatura (PT) Temperatura (ES) Presión (PT) Pressão
NORMALE max 50-55 °C 1.5 - 3 bar
MODELLI “K” max 50-55 °C 2 - 4 bar
Fig. 2-2
Fig. 2-3
(IT-CH) PRESSIONE ACQUA DI ALIMENTAZIONE (GB-IE) INLET WATER PRESSURE
(DE-AT-CH) FLIESSWASSERDRUCK (FR-BE) PRESSION EAU D’ALIMENTATION
(ES) PRESION DEL AGUA DE ALIMENTACION (PT) PRESSÃO DE ALIMENTAÇÃO DA ÁGUA
1.5 - 2 bar 2 - 2.5 bar 2.5 - 3 bar
(IT-CH) minima (GB-IE) minimum (IT-CH) buona (GB-IE) good (IT-CH) ottima (GB-IE) very good
(DE-AT-CH) mindeste (FR-BE) minime (DE-AT-CH) gut (FR-BE) bien (DE-AT-CH) sehr gut (FR-BE) très bien
(ES) mínima (PT) mínima (ES) buena (PT) boa (ES) muy buena (PT) ótima
Fig. 2-4

18
Fig. 2-5
(IT-CH) SCARICO ACQUA/CICLO PER RISCIACQUO DI RETE
(GB-IE) WATER/CYCLE DRAIN FOR MAINS RINSE
(DE-AT-CH) ABFLUSSWASSER PRO SPÜLGANG FÜR NETZNACHSPÜLUNG
(FR-BE) EAU DE VIDANGE PAR CYCLE POUR RINÇAGE DERESEAU
(ES) DESCARGA DEL AGUA DEL CICLO PARA ENJUAGUE DE LA RED
(PT) DESCARGA DE ÁGUA POR CICLO
2.5 litri 2.5 - 3 litri 2.5 - 3 litri 3 - 4 litri
(IT-CH)
(GB-IE)
(DE-AT-CH)
(FR-BE)
(ES)
(PT)
minima
minimum
mindeste
minime
mínima
mínima
ottima per lavabicchieri
very good for glass-washers
sehr bet die
Gläserspülmaschinen
tres bien des lave-verres
muy bueva para lavavasos
ótima para lava copos
buona per lavastoviglie
good for dish-washers
gut die geschirrspülmaschinen
bien des lave-vaisselle
buena para lavavajillas
boa para lava louças
ottima per lavastoviglie
very good for dish-washers
sehr get die
geschirrspülmaschinen
tresbien des lave-vaisselle
muy buena para lavavajillas
ótima para lava louças

19
(IT-CH)
 Collegare il tubo di scarico dell’apparecchio alla conduttura di scarico (D) previa l’interposizione di un sifone. Un’altra possibilità
è data dal posizionamento dell’apparecchio sopra ad un pozzetto di scarico (E), questo è da completare con un coperchio
antiodore (F). Togliere il tubo troppopieno.
(GB-IE)
 Connect the drain hose of the appliance to the outlet (D), fitting a siphon between the hose and the outlet. Alternatively, place the
appliance over a drainage well (E), which should be fitted with a cover (F) to prevent the build-up of unpleasant odours. Take the
overflow pipe off.
(DE-AT-CH)
 Das Abflußrohr des Geräts mit der Abflußleitung (D), nach vorherigem Einbau eines Siphons, verbinden. Eine weitere
Möglichkeit ist die Aufstellung des Geräts direkt über einer Ablaufgrube (E), die mit einem geruchshemmenden Deckel
verschlossen wird (F). Überlaufrohr entfernen.
(FR-BE)
 Après avoir mis en place un siphon, raccorder te tuyau de vidange de l’appareil à la conduite d’évacuation (D). Il exsiste
également une deuxième possibilité, celle-ci consiste à placer l’appareil au-dessus d’un puits collecteur (E). Il faudra ensuite
équiper ce puits d’un couvercle (F) contre la remontée des odeurs. Enlever le tube tropplein.
(ES)
 Conecte la tubería de desagüe del aparato al tubo de evacuación (D) tras interponer un sifón. En caso de que se pueda colocar
l’aparato encima de un sumidero (E), éste se debe completar con una tapa para eliminar los malos olores (F). Sacar el tubo de
desagüe.
(PT)
 Instalar o tubo de descarga do aparelho ao cano de descarga (D), com um sifão previamente instalado. Uma outra possibilidade
é a de usar um ralo de saída (E) com a devida tampa para evitar o retorno de odores desagradáveis. Remover o tubo ladrão-
esgoto.
Fig. 2-6
2.3 (IT-CH) SCARICO ACQUA – (GB-IE) WATER DRAIN – (DE-AT-CH) WASSERABLAUF – (FR-BE) DISPOSITIF
DE VIDANGE DE L’EAU – (ES) DESCARGA DEL AGUA – (PT) DESCARGA DE ÁGUA

20
Fig. 2-7
Fig. 2-8
