Magnet Purist LI-500 User manual

LI-500
Purist Line Isolator

Important
The lightning flash with arrowhead, within an equilateral triangle, is intended to alert the user
to the presence of uninsulated “dangerous voltage” within the product's enclosure that may be
of sufficient magnitude to constitute a risk of electric shock to persons
CAUTION:
TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-
SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
The exclamation point within an equilateral triangle is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the literature
accompthising the appliance.
W
ARNING: TO PREVENT FIRE OR SHOCK HAZARD, DO NOT OPEN OR EXPOSE THIS APPLIANCE
TO RAIN OR MOISTURE.
(FOR CANADIAN MODEL)
CAUTION: TO PREVENT ELECTRIC SHOCK DO NOT USE THE PROVIDED AC PLUG WITH AN
EXTENSION CORD, RECEPTACLE OR OTHER OUTLET UNLESS THE BLADES CAN BE FULLY
INSERTED TO PREVENT BLADE EXPOSURE.
AVIS: RISQUE DE CHOC ELECTIQUE. NE PAS OUVRIR
A
TTENTION: POUR PREVENIER LES CHOCS ELECTRIQUES NE PAS UTILISER CETTE FICHE
POLARISEE AVEC UN PORLONGGATUER, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE
COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSES AUCUNE
PARTIE A DECOUVERT.
LI
-
500 I

Precautions
1. There are no user-serviceable parts inside. To prevent the risk of electric shock, do
not remove cover or the back of the unit. If any problem occurs, Please refer servicing
to a qualified service personnel.
2. LI-500 is equipped with overload protection fuse and if the system drew too much
current exceeding its maximum output rating, the fuse will blow. In case of a blown
fuse, please replace it with the same fuse rating.
3. After a long period of usage, there will be some heat build up at the unit, therefore
do not place LI-500 in the poor ventilated area or put anything on top of it.
4. Do not place the unit in path of direct sunlight condition. Please be careful not to
spill any water on the unit through the heat ventilator area.
5. To reduce interference between LI-500 and other equipment, please do not place
LI-500 on top of audio or video equipments.
6. LI-500 can be clean by a moisten piece of cloth, micro fiber, or chamois. For oily
dirt deposit, please wipe clean it by a mild detergent.
LI
-
500 II

Table of Contents
- Important I
- Precautions/Warnings II
-Introduction 1
- Unit feature and functions 2
-Operations 3
- Problem and Primary Suggestions 4
- Warranty information 5
- Specifications 6

Introduction
LI-500 is a Line Isolator, and by its name, the main function is to separate your audio
and video AC current supply from all other electronics devices and by doing that, much
of the high frequency noises that pollute your AC line can be greatly reduce.
The heart of LI-500 is a low impedance toroidal isolation transformer; it can
continuously supply the power for your electronic devices. By using double shielding
technique between input and output (Double Faraday-Shielding), interference and
surge in the form of common mode noise can be reduce more than 80 db or 10,000
times!
We designed LI-500 so it can be used with any of your audio and video electronic
devices that do not exceed its rating output power. Moreover, LI-500 can be used
together with Magnet LC-2 power line conditioner for a better noise filtration system.
Please spend times reading through this manual carefully to have good understanding
of what should and should not do with LI-500
We would like to say Thank You for choosing our Magnet LI-500 isolation transformer
for your system upgrade. Through our extended research, we feel certain for the
improvement of sound and picture quality. LI-500 will bring out your real system
potential like you have never experience it before.
Warning: To avoid damage during operation, please read the instruction
carefully before proceeding with the installation.
LI - 500 1

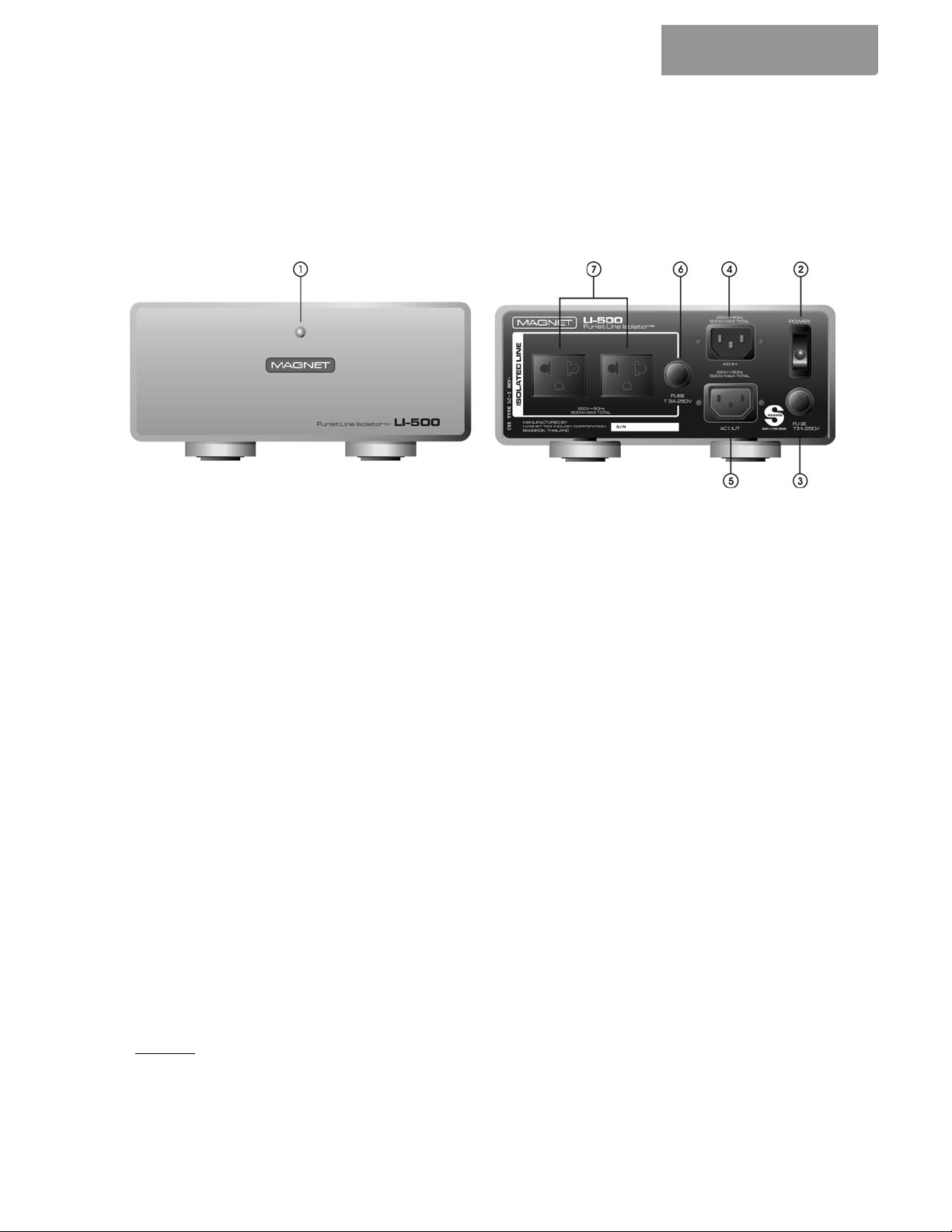

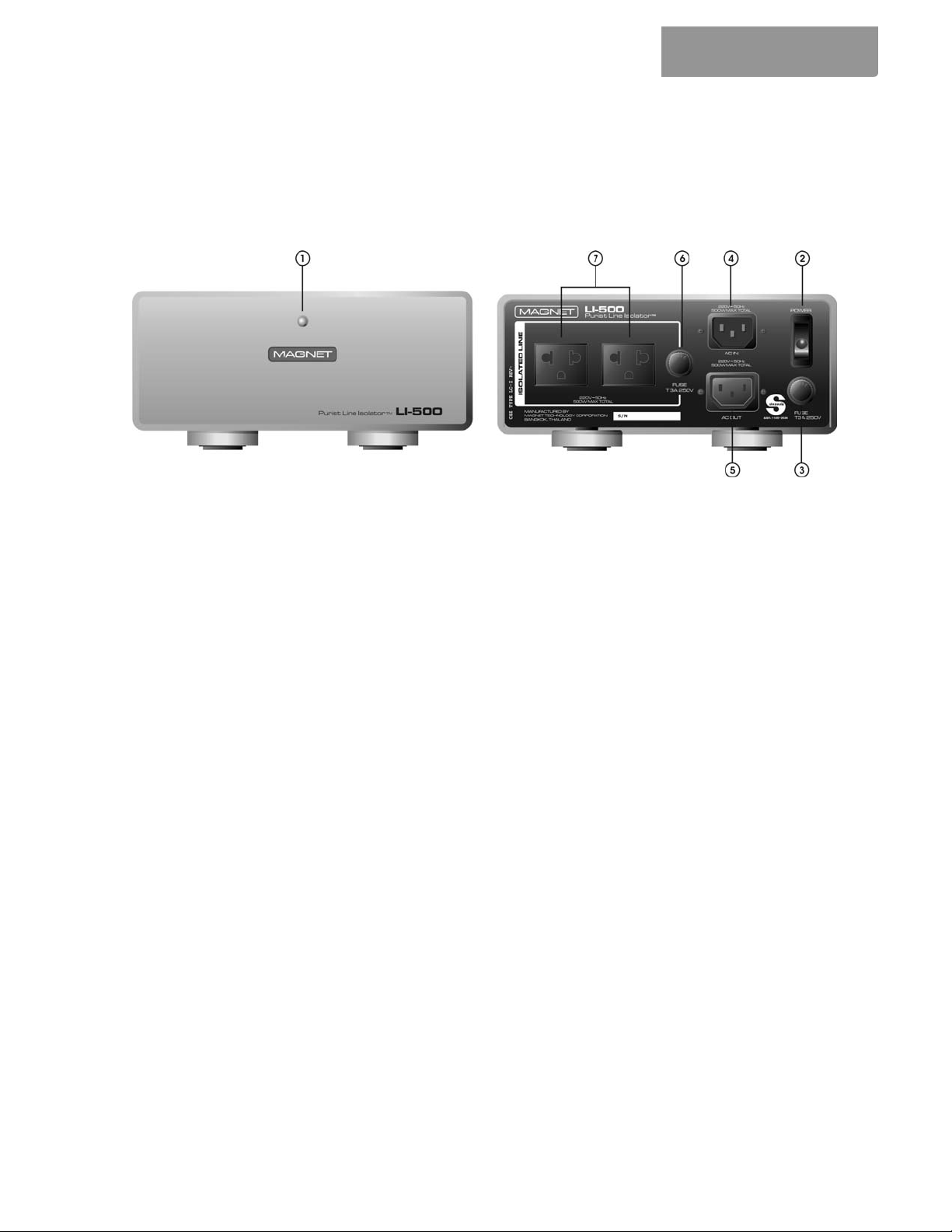

Unit features and functions
1. Front panel red LED
Red LED will light up when the unit is turned on.
2. ON/OFF switch
Press the switch to turn ON and OFF. LI-500 ON/OFF switch can be used as the
main switch by leaving other connected devices switch in ON position.
3. AC Line Input Fuse
A 3A fuse is used for over current protection.
4. AC IN Socket
An AC socket with a grounded pin for detachable AC Cord
5. AC OUT Socket
This AC output socket is designed to be connected with Magnet LC-2
OPTION LOOP.
6. Isolated Line AC Output
These two AC outputs are designed to be connected with audio or video
equipments in which the total output power does not exceed 500 Watts.
7. AC Line Output Fuse
This AC Line Output Fuse is designed to protect the unit from supplying too much
current.
Caution: To replace a blown fuse, always replace it with the same fuse rating as
specify in this manual.
LI
-
500 2

Operations
1. LI-500 is a high AC voltage device, for safety purpose, place the unit away
from reach of children and pets. Check for proper wiring before operating the unit.
After the unit is turned on, the red LED located on the front panel will be lit.
2. LI-500 is recommended to be connected with digital or video devices such as, CD
player, DVD player, D/A converter, DLP Projector, etc.
Please be careful not to exceed its maximum output power.
3. Because video and audio systems can easily interfere with each other as load-to-
load interferences if both systems shared the same power line without using
isolate system. To achieve a greater improvement for both video and audio
systems, we recommended using two isolation transformers, one for audio and
another for video system.
4. LI-500 will be completely functions only if the ground connection is properly
installed. If the grounding system is not installed LI-500 can filter out high
frequency noises only at a certain level.
5. LI-500 can be used with Line Conditioner or Line stabilizer for a greater noises
reduction system by connecting LI-500 AC input with the Line Stabilizer or Line
Conditioner AC output.
6. In the case of upgrading Magnet LC-2 Power Line Conditioner with LI-500
Isolation Transformer. This can be done by:
1. Remove the LC-2 Link Cable.
2. Connect LC-2 AC Output with LI-500 AC Input.
3. Connect LI-500 AC Output with LC-2 AC Input.
Caution: Please make sure that all AC Sockets have been tightly plugged in.
LI
-
500 3

Problem and Primary Suggestions
In Case of malfunctions while the unit is still ON, please turn OFF the unit immediately,
check the symptoms and follow the instructions below. If the unit is still malfunction,
please consult with your Magnet’s authorized dealers. Do not keep using the unit
while the problems still exist.
Problem Causes Suggestions
The front panel red light is
not ON and there are no AC
current at AC OUTPUT
sockets.
- The AC cord is not plugged in
to AC IN socket or a loose
connection.
- ON/OFF switch is in OFF
position.
- AC IN Fuse has blown.
- Make sure the AC cord
is tightly plugged in.
- Press the switch to ON
position.
- Replace a blown fuse
with the same fuse
rating.
The front panel red light is
not ON but there is AC
current at the AC OUTPUT
sockets.
- The red LED on the front
panel might be broken.
- Consult with the dealer
for LED replacement.
The front panel red light in
ON but there is no AC
current at the AC OUTPUT
sockets.
- AC Line Output fuse has
blown.
- Replace a blown fuse
with the same fuse
rating.
LI
-
500 4

Warranty Information
1. Magnet Technology Corporation (hereinafter referred to as Magnet) warrants to
the original retail purchaser only, that its product is free from defects in material
and workmanship under normal use and authorizes free service and/or parts
exchange at any Magnet Authorized Service Station only, for a period of ONE year
from the date of purchase.
2. The warranty is subjected to the following conditions and limitations. The warranty
is void: if product has been used other than in accordance with the instruction in
the owner's manuals: abused or misused or is due to the product being repaired or
tampered with by anyone other than Magnet or an authorized repair center.
3. The warranty does not apply to defects or failure caused by unauthorized parts,
improper maintenance, fire, flood, lightning or other natural causes.
4. This warranty does not include the damage of external parts i.e., faceplate, knobs,
metal casing, etc.
5. A returned product must include a copy of the Warranty Certification and the bill of
sale.
6. The warranty does not extend to any incidental or consequential cost or damages
to the purchaser.
LI
-
500 5

Specifications
Power Requirement AC 220-240 V, 50/60 Hz
Output Power Capacity 500 VA (500W)**
Isolated Transformer Type Low Impedance Toroidal Transformer
Commond Mode Noise Rejection Ratio -30 to -54 dB (from 20 Hz-200 kHz)
@ 100k ohms load
-30 to -80 dB (from 20 Hz-200 kHz)
@ 600 ohms load
Dimensions 28 x 35 x 17 (cm)
Weight Net 10 Kg. Shipping 11 Kg.
** Reference with Resistive Load **
* Due to develop or maintain the quality, all features and specifications are subject to
change without notice.
LI
-
500 6

LI-500
Purist Line Isolator
คูมือการใชงาน

ขอความสังเกต
สัญลักษณฟาฝาที่ลอมดวยสามเหลี่ยมเปนสัญลักษณที่ใชเตือนผูใชถึงอันตรายจากกระแสไฟฟาภายในเครื่องที่สูงมากจนสามารถ
ทําอันตรายตอคนได
ขอความระวัง :
เพื่อปองกันอันตรายจากการโดนไฟดูด กรุณาอยาเปดฝาดานบนของเครื่องหรือฝาใตเครื่อง ถาเครื่องชํารุดหรือเสียหายกรุณา
สงศูนยซอม
เครื่องหมายดังรูปดานบนในกรอบสามเหลี่ยมเปนสัญลักษณที่ใชบอกใหผูใชทราบวามีขั้นตอนและวิธีการใชงาน และบํารุงรักษาที่อยู
ในคูมือการใชงาน ซึ่งผูใชควรทราบ
คําเตือน :เพื่อปองกันจากการถูกไฟฟาชอต ไมควรตั้งเครื่องใชไฟฟานี้ในที่ที่มีความชื้นสูงหรือใกลกับ
บริเวณที่มีฝนตก

คํานํา
LI-500 คือ อุปกรณไลนไอโซเลเตอร(Line Isolator) ทําหนาที่แบงแยกระบบไฟฟากระแสสลับของชุดเครื่องเสียงหรืออุปกรณ
ทางดานภาพของทานออกจากระบบไฟฟากระแสสลับอื่นๆ ที่อยูแวดลอม อีกทั้งชวยลดทอนสัญญาณรบกวนไดอยางมี
ประสิทธิภาพ
หัวใจของ LI-500 อยูที่อุปกรณไอโซเลชั่นทรานสฟอรเมอรแบบวงแหวนเทอรรอยดอิมพิแดนซต่ําที่สามารถจายกําลังงานไฟฟาได
อยางตอเนื่อง ใชเทคนิคการชีลดปองกันสัญญาณรบกวนระหวางอินพุตและเอาตพุตแบบ 2 ชั้น (Double Faraday-Shield)
ชวยลดทอนสัญญาณรบกวนหรือไฟกระชากในรูปแบบของ Common Mode Noise ไดมากกวา 80 dB หรือ 10,000 เทา !
LI-500
ออกแบบใหสามารถตอใชงานกับเครื่องเสียงหรืออุปกรณระบบภาพใดๆที่มีอัตราการบริโภคกําลังไฟฟาไมเกินอัตราที่ระบุไว
นอกจากนั้นยังออกแบบใหสามารถตอใชงานเปนอุปกรณเสริมรวมกับอุปกรณLine Conditioner รุน LC-2 ของ MAGNET ได
อยางมีประสิทธิภาพ โดยที่ไมจําเปนตองมีการดัดแปลงสวนใดสวนหนึ่งของเครื่อง
ขอขอบพระคุณที่ทานใหความไววางใจเลือกใชอุปกรณLine Isolator รุน LI-500 ของ MAGNET ดวยคุณสมบัติตางๆ ในตัว LI-
500 เรามั่นใจวาอุปกรณทั้งระบบภาพและเสียงของทานจะทํางานไดอยางเต็มประสิทธิภาพอยางที่ไมเคยทําไดมากอน ซึ่งผลลัพธนี้
เปนผลมาจากการขจัดและปองกันสัญญาณรบกวนออกไปจากระบบนั่นเอง
ขอแนะนําใหทานเสียสละเวลาอานคูมือฉบับนี้ทั้งหมดกอนจะเริ่มใชงาน เพื่อความเขาใจในการเลือกใชอุปกรณตอรวมกับ LI-500 และ
ลดปญหาที่อาจจะเกิดจากการใชงานที่ไมเหมาะสม เราเชื่อมั่นอยางยิ่งวาทานจะไมผิดหวังกับการเลือกใชMAGNET LI-500
กอนเปดเครื่องใชงานโปรดอานขอควรระวังและวิธีการใชงานใหเขาใจดีเสียกอน เพื่อหลีกเลี่ยงความเสียหายที่อาจ
เกิดจากการใชงานไมถูกตอง ถามีปญหาในการใชงานใหติดตอสอบถามไดจากตัวแทนจําหนาย

สารบัญ
- ขอควรระวัง 1
- สวนประกอบของเครื่อง 2
- การใชงาน 3
- ความผิดปกติและแนวทางการแกไข 4
- รายละเอียดทางเทคนิค 5
- เงื่อนไขการรับประกันและบริการ 6

ขอควรระวัง
1. ไมมีสวนหนึ่งสวนใดภายในตัวเครื่อง LI-500 ที่ออกแบบใหผูใชทําการปรับแตงดวยตัวเอง ดังนั้นเพื่อหลีกเลี่ยงการเกิด
อันตรายจากไฟฟาลัดวงจร ไมแนะนําใหทานเปดฝาครอบเครื่องออกไมวาในกรณีใดๆ หากเครื่องมีปญหาในระหวาง
การใชงานแนะนําใหทานติดตอขอคําแนะนําจากศูนยบริการหรือตัวแทนจําหนาย
2. เนื่องจาก LI-500 ติดตั้งฟวสปองกันการใชงานเกินกําลัง (Overload Protection) มาใหดวย ฟวสเหลานี้จะทํางานเมื่อ
ระบบเกิดการดึงกระแสไฟฟาเกินกําลังของ LI-500 หากทานไดทําการแกไขสาเหตุของการใชงานเกินกําลังไปแลว ฟวสที่
ขาดจะตองไดรับการเปลี่ยนใหมเพื่อใหสามารถใชงานไดตอไป การเปลี่ยนฟวสแนะนําใหทานหยุดการใชงานชั่วขณะและดึง
ปลั๊กไฟออกเสียกอน การเปลี่ยนฟวสตัวใหมลงไปแทนนั้นขอใหทานเปลี่ยนฟวสตามอัตรากระแสและแรงดันที่ระบุไว
เทานั้น หากมีปญหาหรือขอสงสัย/แนะนํา ใหทานติดตอขอคําแนะนําจากศูนยบริการหรือตัวแทนจําหนาย
3. ในการใชงานเปนระยะเวลาหลายชั่วโมง ตัวเครื่องอาจจะเกิดความรอนบางเล็กนอย ดังนั้นไมควรวางตัวเครื่อง LI-500
ไวในบริเวณที่อับหรือไมสามารถถายเทความรอนไดดี หรือวางสิ่งของทับบนตัวเครื่อง LI-500
4. ไมวางเครื่องในบริเวณที่ถูกแสงแดดสองถึงโดยตรง บริเวณที่มีความชื้นสูงหรือบริเวณที่เปยกชื้น ระวังอยาใหน้ําหก
รดเครื่องหรือเล็ดลอดผานเขาไปภายในเครื่องทางชองระบายความรอนดานบน
5. เพื่อใหการใชงานเกิดประสิทธิภาพสูงสุด ไมแนะนําใหทานวางเครื่อง LI-500 ซอนทับบนเครื่องเสียงหรืออุปกรณไฟฟา
ใดๆ ในระบบ เพื่อหลีกเลี่ยงการรบกวนซึ่งกันและกันระหวางเครื่อง
6. ในการทําความสะอาดภายนอกตัวเครื่อง สามารถทําไดโดยการเช็ดดวยผาแหงสะอาดเนื้อนุม เชน ผาไมโครไฟเบอรหรือ
ชามัวรในกรณีที่จําเปนหรือรอยสกปรกมีคราบไขมันสามารถเช็ดดวยผาเนื้อนุมชุบน้ําสบูออนเจือจางที่บิดจนหมาด
(ควรจะหยุดใชงานชั่วขณะและดึงปลั๊กไฟออก)จากนั้นรีบเช็ดใหแหงดวยผาแหงทันทีหามใชน้ํามันกาด, ทินเนอร, แอ
ลกอฮอล หรือน้ํายาความสะอาดอื่นๆ ที่มีสารระเหยเปนสวนประกอบเช็ดทําความสะอาดตัวเครื่องเนื่องจากสารเหลานี้
สามารถมีฤทธิ์กัดกรอน และทําใหพื้นผิวของเครื่องเกิดความเสียหายได
LI
-
500 1

LI - 500 4
สวนประกอบของเครื่อง
1. ไฟแสดงสถานะในขณะที่เครื่องทํางานไฟนี้จะติดสวางเปนสีแดงเมื่อเครื่องเปดใชงาน
2. สวิตชเปด-ปดเครื่อง กดสวิตชเปดเครื่องเมื่อตองการใชงาน LI-500 และกดสวิตชปดเมื่อไมตองการใชงาน ทานสามารถ
เปดสวิตชเครื่องหรืออุปกรณที่ตอใชงานอยูกับ LI-500 คางไวไดตลอดเวลาและใชสวิตชของ LI-500 ทําหนาที่เปด-ปด
เครื่องแทนได
3. ฟวสสําหรับ AC LINE INPUT ฟวสในตําแหนงนี้จะตออยูกับไฟฟากระแสสลับที่เขามาทางอินพุต ทําหนาที่ปองกันการ
จายกระแสเกินพิกัด กําหนดใหใชขนาด 6A SB (แบบขาดชา) / 250V
4. ขั้วตอ AC IN ขั้วตอสายไฟเอซีแบบ 3 ขา เพื่อรับไฟฟากระแสสลับเขาเครื่อง
5. ขั้วตอ AC OUT ขั้วตอเอาตพุตสําหรับเชื่อมตอกับ OPTION LOOP ของเครื่องกรองไฟ MAGNET LC-2
6. เอาตพุต ISOLATED LINE ขั้วตอเอาตพุตสําหรับเสียบใชงานกับเครื่องใชไฟฟา เครื่องเสียงหรืออุปกรณระบบภาพ
ทั่วไปที่มีอัตราการบริโภคกําลังงานไฟฟาไมเกินอัตราที่เครื่อง LI-500 ระบุไว
7. ฟวสสําหรับ AC LINE OUTPUT ฟวสในตําแหนงนี้จะตออยูกับไฟฟากระแสสลับที่จายออกไปทางเอาตพุต
ISOLATED LINE ทําหนาที่ปองกันการจายกระแสเกินพิกัด กําหนดใหใชขนาด 3A SB (แบบขาดชา) / 250V
* หมายเหตุ: ในกรณีที่ฟวสขาด ฟวสใหมที่จะเปลี่ยนลงไปแทนจะตองใชฟวสที่มีอัตราแรงดันและกระแสเทาเดิมตามที่ระบุไวไม
แนะนําใหทานใชฟวสขนาดอื่นเปลี่ยนลงไปแทน
LI
-
500 2

การใชงาน
1. เนื่องจาก LI-500 เปนอุปกรณที่เกี่ยวของกับระบบไฟฟากระแสสลับ 220-240 โวลตโดยตรง เพื่อความปลอดภัยขอให
ทานจัดวางเครื่องเอาไวในตําแหนงที่ไมเปนอันตรายแกเด็กเล็กหรือสัตวเลี้ยง และตรวจสอบการเชื่อมตอใหมีความ
เหมาะสมกอนจะเริ่มใชงานโดยการกดสวิตชเปดที่ติดตั้งอยูดานหลังเครื่อง LI-500 สังเกตไฟแสดงสถานะการทํางานที่
หนาปดเครื่อง
2. LI-500 สามารถตอใชงานไดทันทีกับอุปกรณที่มักจะเปนสาเหตุของการเกิดสัญญาณรบกวนเชนเครื่องเลนซีดี, เครื่อง
เลน ดีวีดี, ดิจิตอลโปรเซสเซอร, โทรทัศน, โปรเจ็คเตอรฯลฯ
3. เนื่องจากระบบภาพและระบบเสียง มีโอกาสเกิดการรบกวนซึ่งกันและกันในรูปแบบของ load-to-load interference ไดงาย
หากตอใชงานระบบไฟฟาจากแหลงจายเดียวกันหรือแหลงจายที่ไมมีระบบไอโซเลต เพราะฉะนั้นเพื่อประสิทธิภาพสูงสุดใน
การใชงานสําหรับชุดเครื่องเสียงที่ใชงานรวมกับอุปกรณระบบภาพ ดิจิตอลโปรเซสเซอรหรือโฮมเธียเตอรแนะนําใหทาน
แยกระบบไฮโซเลตออกเปน 2 ชุดอยางนอย เพื่อแยกตอใชงานกับอุปกรณระบบภาพและเสียงแยกอิสระจากกัน
4. LI-500 จะทําการลดทอนสัญญาณรบกวนไดเต็มประสิทธิภาพเมื่อระบบมีการเชื่อมตอสายดิน (ground) อยางเหมาะสม
แมวาการไมเชื่อมตอระบบสายดิน LI-500 จะทําการลดทอนสัญญาณรบกวนไดในระดับที่นาพึงพอใจแลวก็ตาม
5. LI-500 ออกแบบใหทานสามารถนําไปตอใชงานเพื่อเสริมประสิทธิภาพในดานการลดทอนสัญญาณรบกวนใหกับอุปกรณ
ไลนคอนดิชั่นเนอร, ไลนฟลเตอร, ไลนสเตบิไลเซอรตลอดจนปลั๊กรางแบบตอพวง โดยการนํา LI-500 ไปตอพวง
ดานหลังอุปกรณเหลานั้น
6. ในกรณีที่นํา LI-500 ไปตอใชงานรวมกับเครื่องกรองไฟ (Line Conditioner) รุน LC-2 ใหปลดสายที่เชื่อมตออยูกับ
ขั้วตอ AC IN และ AC OUT ของ LC-2 ออกเสียกอน จากนั้นใหตอสายจากขั้วตอ AC OUT ของ LC-2 มาเขาที่
ขั้วตอ AC IN ของ LI-500 และตอสายจากขั้วตอ AC OUT ของ LI-500 กลับไปที่ขั้วตอ AC IN ของ LC-2 หากไม
มีความจําเปนสายไฟที่เชื่อมตอระหวาง LC-2 และ LI-500 แนะนําใหทานใชสายที่สั้นที่สุดเทาที่จะทําได
* เพื่อความปลอดกับตัวของทานเองและอุปกรณตางๆ ในระบบ กอนจะถอดหรือตอเชื่อมสายไฟใดๆ กับเครื่อง LI-500
แนะนําใหทานหยุดการใชงานชั่วขณะและดึงปลั๊กไฟออกใหเรียบรอยเสียกอน
LI
-
500 3
