Makita BDA341 User manual

1
GB Cordless Angle Drill INSTRUCTION MANUAL
UA
Бездротовий дриль для свердління під кутом ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Akumulatorowa wiertarka kątowa INSTRUKCJA OBSŁUGI
RO
Maşinăde găurit unghiularăcu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Winkelschrauber BEDIENUNGSANLEITUNG
HU Akkumulátoros sarokfúró HASZNÁLATI KÉZIKÖNYV
SK Ručná uhlová vŕtačka NÁVOD NA OBSLUHU
CZ Akumulátorový úhlový šroubovák NÁVOD K OBSLUZE
BDA341
BDA351

2
1
2
3
1 008951
1
2 008955
1
3 008962
11
A
B
4 008954
5 008963
1
6 008964
1
2
3
7 008958 8 008961

3
ENGLISH (Original instructions)

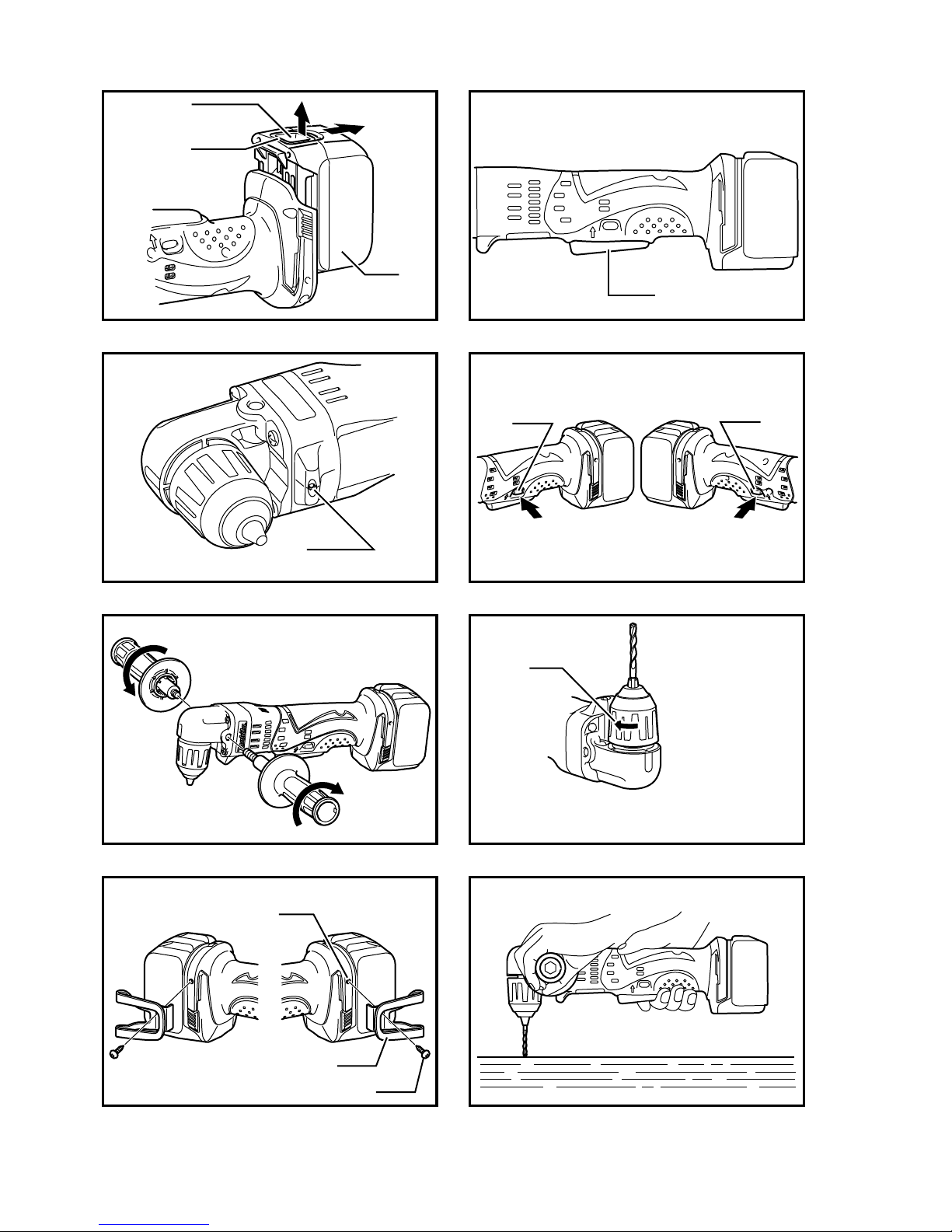

Explanation of general view
1-1. Button
1-2. Red part
1-3. Battery cartridge
2-1. Switch lever
3-1. Lamp
4-1. Reversing switch
6-1. Sleeve
7-1. Groove
7-2. Hook
7-3. Screw
SPECIFICATIONS
Model BDA341 BDA351
Steel 10 mm 10 mm
Capacities Wood 25 mm 25 mm
No load speed (min-1) 0 - 1,700 0 - 1,800
Overall length 326 mm 326 mm
Net weight 1.7 kg 1.8 kg
Rated voltage D.C. 14.4 V D.C. 18 V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and
plastic.
ENG104-1
For European countries only
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 73 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
Wear ear protection.
ENG202-3
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode: Drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-12
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Angle Drill
Model No./ Type: BDA341, BDA351
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

4
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB001-4
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory
contacting a "live" wire may make exposed
metal parts of the power tool "live" and could give
the operator an electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC007-4
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the front of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
CAUTION:
• Be sure to hold the tool firmly before the tool is
switched off.
Lighting up the front lamp
Fig.3
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 - 15 seconds after
the switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
Reversing switch action
Fig.4
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing side grip (auxiliary handle)
Fig.5
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip on the tool securely. The side grip
can be installed on either side of the tool, whichever is
convenient.
Installing or removing drill bit
Fig.6
Hold the tool firmly and turn the sleeve counterclockwise
to open the chuck jaws. Place the bit in the chuck as far
as it will go. Hold the tool firmly turn the sleeve clockwise
to tighten the chuck.
To remove the bit, hold the tool firmly turn the sleeve
counterclockwise.
Hook
Fig.7
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
CAUTION:
• Hold the tool firmly with one hand on the gripping
part of the tool and the other hand on the side grip
when performing the tool.

6
Fig.8
Drilling operation
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
• There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Hook
• Plastic carrying case
• Various type of Makita genuine batteries and
chargers

7
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка
1-2. Червона частина
1-3. Касета закумулятором
2-1. Важіль вимикача
3-1. Ліхтар
4-1. Перемикач зворотного ходу
6-1. Муфта
7-1. Паз
7-2. Скоба
7-3. Гвинт
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BDA341 BDA351
Сталь 10 мм 10 мм
Діаметр свердління Деревина 25 мм 25 мм
Швидкість холостого ходу (min-1) 0 - 1700 0 - 1800
Загальна довжина 326 мм 326 мм
Чиста вага 1,7 кг 1,8 кг
Номінальна напруга 14,4 Впост. Тока 18 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE032-1
Призначення
Інструмент призначений для свердління деревини,
металу та пластмас.
ENG104-1
Для Європейських країн тільки
Шум
Рівень шуму за шкалою Аутиповому виконанні
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 73 дБ(A)
Похибка (K) : 3 дБ(A)
Рівень шуму під час роботи може перевищувати 80
дБ (A).
Користуйтеся засобами захисту слуху.
ENG202-3
Вібрація
Загальна величина вібрації (сума трьох векторів),
визначена згідно зEN60745:
Режим роботи: Свердління металу
Вібрація (aгод,D) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-12
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Бездротовий дриль для свердління під кутом
№моделі/ тип: BDA341, BDA351
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
98/37/EC до 28 грудня 2009 року, апотім
2006/42/EC з29 грудня 2009 року
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,

8
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB001-4
Особливі правила техніки
безпеки
НЕ ДОЗВОЛЯЙТЕ недбалого поводження зцим
виробом (яке з'являється після регулярного
використання) замість суворого дотримання
правил безпеки при роботі здрилем. При
використанні цього електроінструменту із
порушенням правил техніки безпеки або на за
призначенням, Ви можете отримати серйозну
травму.
1. Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
2. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку або власний шнур.
Торкання ріжучим приладом струмоведучої
проводки може призвести до передання
напруги до оголених металевих частин
електроприладу та ураженню оператора
електричним струмом.
3. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
4. Міцно тримайте інструмент.
5. Не торкайтесь руками частин, що
обертаються.
6. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
7. Не торкайтесь свердла або заготовки
одразу після свердління; вони можуть бути
дуже гарячими іспричинити опіки шкіри.
8. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НЕДОТРИМАННЯ правил техніки безпеки,
наведених уцій інструкції зексплуатації, може
призвести до серйозного травмування.
ENC007-4
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не залишайте касету акумулятора під
дощем, запобігайте контакту зводою.
Коротке замикання може призвести до
великого струму, перегріву, можливих
опіків та навіть виходу зладу.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати акумулятор, що
зазнав падіння або удару.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.

9
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
• Перед тим, як встановлювати або знімати
касету закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором, її
слід витягти зінструмента, натиснувши кнопку
спереду касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо на верхній частині кнопки
видна червона частина, це означає, що вона
заблокована неповністю. Вставте касету
повністю, доки червону частину не буде видно.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на курок вмикача. Для зупинення роботи курок слід
відпустити.
ОБЕРЕЖНО:
• Інструмент слід тримати міцно до його
вимкнення.
Увімкнення переднього підсвічування
Fig.3
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Натисніть на курок вмикача, щоб увімкнути переднє
підсвічування. Підсвічування горітиме. доки курок
вмикача буде натиснутий. Підсвічування
автоматично гасне через 10-15 секунд після того, як
було відпущено курок вмикача.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
Дія вимикача-реверсера.
Fig.4
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці важіль-перемикач слід
пересунути вположення "А", проти годинникової
стрілки - вположення "В".
Коли важіль-перемикач поставлений внейтральне
положення, курок еможе бути натиснутий.
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
• Коли інструмент не використовується,
важіль-перемикач повинен знаходитись в
нейтральному положенні.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.

10
Установка бокової рукоятки (додаткова
рукоятка)
Fig.5
ОБЕРЕЖНО:
• Перед початком роботи необхідно перевірити
надійність кріплення бокової рукоятки.
Надійно прикрутіть бокову рукоятку до інструменту.
Для зручності бокова рукоятка може бути
встановлений збудь-якого боку.
Установка та заміна свердла
Fig.6
Міцно тримайте інструмент іповертайте муфту по
годинниковій стрілці, щоб відкрити кулачки патрона.
Вставте свердло або викрутку до упора. Міцно
утримуйте інструмент іповерніть муфту по
годинниковій стрілці для того, щоб затягнути кулачки
патрона.
Для зняття наконечника, міцно тримайте інструмент і
поверніть муфту проти годинникової стрілки.
Скоба
Fig.7
Гак єзручним для тимчасового підвішування
інструмента. Його можна встановлювати на будь-якій
стороні інструмента.
Для того, щоб встановити гак, його слід вставити в
паз на корпусі інструмента збудь-якої сторони та
закріпити його за допомогою гвинта. Для того, щоб
зняти гак, слід послабити гвинт та витягти його.
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Працюючи зінструментом, тримайте його міцно
однією рукою за рукоятку, аіншою - за бокову
рукоятку.
Fig.8
Свердління
Свердління металу
Щоб запобігти прослизанню свердла на початку
свердління, місце свердління необхідно накернити.
Помістіть кінець свердла внакернене місце і
починайте свердління.
При свердлінні металів використовується
змащувально-охолоджувальна рідина. Виключення
становлять чавун та мідь, які свердлять насуху.
ОБЕРЕЖНО:
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Під час пробивання отвору до
інструмента/наконечника прикладається
величезне зусилля. Слід тримати інструмент
міцно та бути обережним, коли наконечник
починає входити вдеталь.
• Свердло, яке заклинило, можна легко видалити,
встановивши перемикач реверсу на зворотній
напрямок обертання, щоб отримати задній хід.
Однак, задній хід інструменту може бути надто
різким, якщо Ви не будете його міцно тримати.
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Свердла
• Скоба
• Пластмасова валіза для транспортування
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita

11
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Przycisk
1-2. Czerwony element
1-3. Akumulator
2-1. Dźwignia przełącznika
3-1. Lampka
4-1. Przełącznik zmiany kierunku
obrotów
6-1. Tuleja
7-1. Bruzda
7-2. Hak
7-3. Śruba
SPECYFIAKCJE
Model BDA341 BDA351
Stal 10 mm 10 mm
Wydajność Drewno 25 mm 25 mm
Prędkość bez obciążenia (min-1) 0 - 1 700 0 - 1 800
Długość całkowita 326 mm 326 mm
Ciężar netto 1,7 kg 1,8 kg
Napięcie znamionowe Prąd stały 14,4 V Prąd stały 18 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• W innych krajach urządzenie może miećodmienne parametry techniczne I może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE032-1
Przeznaczenie
Elektronarzędzie jest przeznaczone do wiercenia w
drewnie, metalu i tworzywach sztucznych.
ENG104-1
Tylko dla krajów europejskich
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA) : 73 dB (A)
Niepewność (K): 3 dB(A)
Poziom hałasu podczas pracy może przekraczać80 dB
(A).
Nosićochronniki słuchu
ENG202-3
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: Wiercenie w metalu
Emisja drgań(ah,D) : 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-12
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
A
kumulatorowa wiertarka kątowa
Model nr/ Typ: BDA341, BDA351
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
98/37/WE do dnia 28 grudnia 2009, a począwszy
od dnia 29 grudnia 2009 - 2006/42/WE
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 stycznia 2009
000230
Tomoyasu Kato
Dyrektor

12
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB001-4
Szczególne zasady
bezpieczeństwa
NIE DOPUŚCIĆ, aby dobre obeznanie i
przyzwyczajenie do wyrobu (zdobyte przez częste
użytkowanie) zastąpiło ścisłe przestrzeganie zasad
bezpieczeństwa. Poprzez użytkowanie niniejszego
elektronarzędzia w sposób niebezpieczny lub
nieprawidłowy, można doznaćpoważnych obrażeń
ciała.
1. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
2. Gdy narzędzie tnące podczas pracy może
zetknąć sięz ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, należy trzymaćurządzenie za
izolowane uchwyty. Przecięcie przewodu
elektrycznego pod napięciem powoduje, że
równieżodsłonięte elementy metalowe narzędzia
znajdąsiępod napięciem, grożąc porażeniem
operatora prądem elektrycznym.
3. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Trzymaćręce z dala od części obrotowych.
6. Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
7. Nie dotykaćkońcówki wiertła lub części
obrabianej bezpośrednio po operacji; mogą
one byćbardzo gorące i przypalićskórę.
8. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIEPRAWIDŁOWE STOSOWANIE lub
nieprzestrzeganie zasad bezpieczeństwa
określonych w niniejszej instrukcji obsługi może
spowodowaćpoważne obrażenia ciała.
ENC007-4
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Nie doprowadzaćdo zwarcia akumulatora:
(1)
Nie dotykaćstyków przedmiotami
wykonanymi z materiałów przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i
przegrzania akumulatora, co w
konsekwencji może grozićpoparzeniami a
nawet awariąurządzenia.
6. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).
7. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.
8. Chronićakumulator przed upadkiem i
uderzeniami.
9. Nie używaćbaterii, które zostały upuszczone
lub zniekształcone.
ZACHOWAĆINSTRUKCJE
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.

13
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale 10ﾟC - 40 ﾟC (50ﾟ
F - 104 ﾟF). Gdy akumulator jest gorący, przed
przystąpieniem do jego ładowania odczekać,
ażostygnie.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i
czy zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
Rys.1
• Przed włożeniem lub wyjęciem akumulatora należy
koniecznie wyłączyćnarzędzie.
• W celu wyjęcia akumulatora przesunąć przycisk
znajdujący sięw przedniej jego części i wysunąć
go.
• Aby włożyćakumulator, wystarczy wyrównać
występ na akumulatorze z rowkiem w obudowie i
wsunąć go na swoje miejsce. Akumulator wsunąć
do oporu, ażwskoczy na swoje miejsce, co jest
sygnalizowane delikatnym kliknięciem. Jeżeli
element w kolorze czerwonym w górnej części
przycisku jest widoczny, akumulator nie jest
całkowicie zablokowany. Należy go wsunąć do
oporu, ażczerwony element przestanie być
widoczny. W przeciwnym razie może przypadkowo
wypaść z narzędzia, raniąc operatora lub osoby
postronne.
• Przy wkładaniu akumulatora nie wolno używaćsiły.
Jeżeli akumulator nie wchodzi swobodnie, nie
zostałprawidłowo włożony.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
UWAGA:
• Przed wyłączeniem elektronarzędzia należy je
pewnie trzymać.
Włączanie lampki czołowej
Rys.3
UWAGA:
• Nie patrzećna światło ani bezpośrednio na źródło
światła.
W celu zapalenia lampki należy pociągnąć za język
spustowy. Lampka świeci dopóki język spustowy
przełącznika jest naciskany. Lampka gaśnie
automatycznie po upływie 10 -15 sekund od momentu
zwolnienia języka spustowego przełącznika.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
Włączanie obrotów wstecznych.
Rys.4
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara,
wystarczy nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy zawsze
ustawićdźwignięprzełącznika zmiany kierunku
obrotów w położeniu neutralnym.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy koniecznie
upewnićsię, czy jest ono wyłączone i czy
akumulator zostałwyjęty.

14
Instalowanie uchwytu bocznego (rękojeść
pomocnicza)
Rys.5
UWAGA:
• Przed uruchomieniem, zawsze upewnićsię, czy
uchwyt boczny zamontowano bezpiecznie.
Przykręcićuchwyt boczny bezpiecznie do
elektronarzędzia. Uchwyt boczny może byćinstalowany
po dowolnej stronie elektronarzędzia, dogodnej w danej
chwili.
Zakładanie i wyjmowanie wiertła
Rys.6
Trzymaj elektronarzędzie pewnie i obróćtulejęw
kierunku przeciwnym do ruchu wskazówek zegara, aby
rozsunąć szczęki uchwytu. Wsuńwiertło do uchwytu aż
do oporu. Aby zacisnąć szczęki uchwytu, trzymaj
elektronarzędzie pewnie i obróćtulejęw kierunku
zgodnym z ruchem wskazówek zegara.
Aby wyjąć wiertło, trzymaj elektronarzędzie pewnie i
obróćtulejęw kierunku przeciwnym do ruchu
wskazówek zegara.
Hak
Rys.7
Zaczep jest wygodny, aby na chwilęzawiesićnarzędzie.
Można go zamontowaćz jednej lub z drugiej strony
narzędzia.
Aby zamontowaćzaczep, wsuńgo w rowek w obudowie
znajdujący sięz obu stron, a następnie przykręć go
wkrętem. Aby zdemontowaćzaczep, poluzuj wkręt i
ściągnij zaczep.
DZIAŁANIE
UWAGA:
• Podczas pracy trzymaćelektronarzędzie pewnie
jednąrękąza uchwyt główny, a drugąrękąza
uchwyt boczny.
Rys.8
Wiercenie otworów
Wiercenie w metalu
Dla uniknięcia ześlizgnięcia sięwiertła przy
rozpoczynaniu wiercenia, napunktowaćmiejsce otworu
przy pomocy punktaka i młotka. Umieścićkońcówkę
wiertła we wgłębieniu i rozpocząć wiercenie.
Stosowaćśrodki smarująco-chłodzące przy wierceniu w
metalu. Wyjątki stanowiążelazo i miedź, które należy
wiercićna sucho.
UWAGA:
• Wywieranie nadmiernego nacisku na narzędzie nie
przyspiesza wiercenia. W praktyce, wywieranie
nadmiernego nacisku przyczynia sięjedynie do
uszkodzenia końcówki wiertła, zmniejszenia
wydajności i skrócenia okresu eksploatacyjnego
narzędzia.
• W momencie przebijania otworu na
narzędzie/wiertło wywierana jest olbrzymia siła.
Gdy wiertło zaczyna przebijaćna wylot otwór w
elemencie, należy zachowaćostrożność i mocno
trzymaćnarzędzie.
• Zablokowane wiertło można łatwo wyjąć,
załączając przełącznik wstecznych obrotów i
wyprowadzając wiertło. Elektronarzędzie może
jednak nagle odbić, jeśli nie zostanie mocno
przytrzymane.
• Niewielkie obrabiane kawałki materiału zawsze
zamocowywaćw imadle lub podobnym
przyrządzie przytrzymującym.
• Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub
jego konserwacji upewnićsię, czy jest ono
wyłączone i czy akumulator zostałwyjęty.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Wiertła
• Hak
• Walizka z tworzywa sztucznego
• Różne typy oryginalnych akumulatorów i
ładowarek marki Makita

15
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Buton
1-2. Porţiune roşie
1-3. Cartuşul acumulatorului
2-1. Levier de comutare
3-1. Lampă
4-1. Comutator de inversare
6-1. Manşon
7-1. Canelură
7-2. Agăţătoare
7-3. Şurub
SPECIFICAŢII
Model BDA341 BDA351
Oţel 10 mm 10 mm
Capacităţi Lemn 25 mm 25 mm
Turaţia în gol (min-1) 0 - 1.700 0 - 1.800
Lungime totală326 mm 326 mm
Greutate netă1,7 kg 1,8 kg
Tensiune nominală14,4 V cc. 18 V cc.
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile şi ansamblul baterie pot diferi de la ţarăla ţară.
• Greutatea, cu ansamblul baterie, conform procedurii EPTA 01/2003
ENE032-1
Scopul de utilizare
Aceastămaşine efectueazăoperaţiuni de găurire a
lemnului, metalului şi materialelor plastice.
ENG104-1
Numai pentru ţările europene
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA) : 73 dB (A)
Eroare (K): 3 dB(A)
Nivelul de zgomot în lucru poate depăşi 80 dB (A).
Purtaţi antifoane.
ENG202-3
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: Găurire în metal
Nivel de vibraţii (ah,D): 2,5 m/s2sau mai puюin
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-12
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşină de găurit unghiulară cu acumulator
Modelul nr. / Tipul: BDA341, BDA351
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
98/37/CE pânăla 28 decembrie 2009 şi în
continuare cu 2006/42/CE de la 29 decembrie
2009
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 ianuarie 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA

16
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor avertizări
şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB001-4
REGULI SPECIALE DE
SIGURANŢĂ
Familiarizarea cu aceastămaşină(generatăde
utilizarea îndelungată) nu poate suplini respectarea
strictăa acestor reguli de siguranţă. Dacăfolosiţi
maşina incorect, este posibil săsuferiţi vătămări
grave.
1. Utilizaţi mânerele auxiliare, dacăsunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.
2. Ţineţi maşina electricăde suprafeţele de
apucare izolate, la efectuarea unei operaţii în
care accesoriul de tăiere poate intra în contact
cu cabluri ascunse sau cu propriul cordon de
alimentare. Accesoriul de tăiere care intrăîn
contact cu un cablu sub tensiune poate pune sub
tensiune părţile metalice expuse ale maşinii,
putând supune operatorul unui şoc electric.
3. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
4. Ţineţi bine maşina
5. Nu atingeţi piesele în mişcare.
6. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile
7. Nu atingeţi burghiul sau piesa de lucru imediat
dupăoperaţiune; acestea pot fi fierbinţi şi vă
pot cauza arsuri
8. Unele materiale conţin substanţe chimice care
pot fi toxice. Aveţi grijăsănu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi
instrucţiunile de siguranţă ale furnizorului
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
Utilizarea necorespunzătoare sau nerespectarea
regulilor din manualul de instrucţiuni poate cauza
vătămări personale grave
ENC007-4
INSTRUCŢIUNI IMPORTANTE
PRIVIND SIGURANŢA
PENTRU CARTUŞUL
ACUMULATORULUI
1. Înainte de a folosi cartuşul acumulatorului,
citiţi toate instrucţiunile şi atenţionările de pe
(1) încărcătorul acumulatorului, (2) acumulator
şi (3) produsul care foloseşte acumulatorul.
2. Nu dezmembraţi cartuşul acumulatorului.
3. Dacătimpul de funcţionare s-a redus excesiv,
întrerupeţi imediat funcţionarea. Aceasta
poate prezenta risc de supraîncălzire, posibile
arsuri şi chiar explozie.
4. Dacăelectrolitul pătrunde în ochi, clătiţi bine
ochii cu apăcuratăşi consultaţi imediat un
medic. Existărisc de orbire.
5. Nu scurtcircuitaţi cartuşul acumulatorului:
(1) Nu atingeţi bornele cu niciun material
conductor.
(2) Evitaţi depozitarea cartuşului
acumulatorului la un loc cu alte obiecte
metalice cum ar fi cuie, monede etc.
(3) Nu expuneţi cartuşul acumulatorului la
apăsau ploaie.
Un scurtcircuit al acumulatorului poate
provoca un flux puternic de curent electric,
supraîncălzire, posibile arsuri şi chiar
defectarea maşinii.
6. Nu depozitaţi maşina şi cartuşul
acumulatorului în spaţii în care temperatura
poate atinge sau depăşi 50 ﾟC (122 ﾟF).
7. Nu incineraţi cartuşul acumulatorului chiar
dacăacesta este grav deteriorat sau complet
uzat. Cartuşul acumulatorului poate exploda în
foc.
8. Aveţi grijăsănu scăpaţi pe jos sau săloviţi
acumulatorul.
9. Nu folosiţi baterii care au fost căzute sau
lovite.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
Sfaturi pentru obţinerea unei durate maxime
de exploatare a acumulatorului
1. Încărcaţi cartuşul acumulatorului înainte de a
se descărca complet.
Întrerupeţi întotdeauna funcţionarea maşinii şi
încărcaţi cartuşul acumulatorului când
observaţi o scădere a puterii maşinii.
2. Nu reîncărcaţi niciodatăun acumulator
complet încărcat.
Supraîncărcarea va scurta durata de

17
exploatare a acumulatorului.
3. Încărcaţi cartuşul acumulatorului la
temperatura camerei, între 10 ﾟC - 40 ﾟC (50 ﾟ
F - 104 ﾟF). Lăsaţi un acumulator fierbinte să
se răceascăînainte de a-l încărca.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
ajusta sau verifica funcţionarea maşinii.
Instalarea sau scoaterea cartuşului
acumulatorului
Fig.1
• Opriţi întotdeauna maşina înainte de a introduce
sau scoate cartuşul acumulatorului.
• Pentru a scoate cartuşul acumulatorului, extrageţi-l
din maşinăîn timp ce glisaţi butonul de pe partea
frontalăa cartuşului.
• Pentru a introduce cartuşul acumulatorului, aliniaţi
limba de pe cartuşul acumulatorului cu canelura
din carcasăşi introduceţi-l în locaş. Introduceţi-l
întotdeauna complet, pânăcând se înclichetează
în locaş. Dacăputeţi vedea porţiunea roşie din
partea superioarăa butonului, acesta nu este
blocat complet. Introduceţi-l complet, pânăcând
porţiunea roşie nu mai este vizibilă. În caz contrar,
acesta poate cădea accidental din maşină
provocând rănirea dumneavoastrăsau a
persoanelor din jur.
• Nu forţaţi introducerea cartuşului acumulatorului.
Dacăacesta nu gliseazăuşor, înseamnăcăa fost
introdus incorect.
Acţionarea întrerupătorului
Fig.2
ATENŢIE:
• Înainte de a introduce cartuşul acumulatorului în
maşină, verificaţi întotdeauna dacăbutonul
declanşator funcţioneazăcorect şi revine în poziţia
"OFF" (oprit) când este eliberat.
Pentru a porni maşina, apăsaţi pur şi simplu butonul
declanşator. Viteza maşinii poate fi crescutăprin
creşterea forţei de apăsare a butonului declanşator.
Eliberaţi butonul declanşator pentru a opri maşina.
ATENŢIE:
• Înainte de a opri maşina, asiguraţi-văcăo ţineţi
bine.
Aprinderea lămpii frontale
Fig.3
ATENŢIE:
• Nu priviţi direct în raza sau în sursa de lumină.
Apăsaţi butonul declanşator pentru a aprinde lampa.
Lampa continuăsălumineze atâta timp cât butonul
declanşator este apăsat. Lampa se stinge automat la 10
- 15 secunde dupăeliberarea butonului declanşator.
NOTĂ:
• Folosiţi o cârpăcuratăpentru a şterge depunerile
de pe lentila lămpii. Aveţi grijăsănu zgâriaţi lentila
lămpii, deoarece calitatea iluminării va fi afectată.
Funcţionarea inversorului
Fig.4
Aceastămaşinădispune de un comutator de inversare
pentru schimbarea sensului de rotaţie. Apăsaţi pârghia
comutatorului de inversare în poziţia A pentru rotire în
sens orar sau în poziţia B pentru rotire în sens anti-orar.
Când pârghia comutatorului de inversare se aflăîn
poziţie neutră, butonul declanşator nu poate fi apăsat.
ATENŢIE:
• Verificaţi întotdeauna sensul de rotaţie înainte de
utilizare.
• Folosiţi comutatorul de inversare numai dupăce
maşina s-a oprit complet. Schimbarea sensului de
rotaţie înainte de oprirea maşinii poate avaria
maşina.
• Atunci când nu folosiţi maşina, deplasaţi
întotdeauna pârghia comutatorului de inversare în
poziţia neutră.
MONTARE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa orice lucrări la maşină.
Instalarea mânerului lateral (mânerul auxiliar)
Fig.5
ATENŢIE:
• Asiguraţi-văcămânerul lateral este bine montat
înainte de a pune maşina în funcţiune.
Înşurubaţi bine mânerul lateral pe maşină. Mânerul
lateral poate fi instalat pe orice laturăa maşinii.
Instalarea sau demontarea vârfului de burghiu
Fig.6
Ţineţi bine maşina şi rotiţi bucşa în sens antiorar pentru
a deschide bacurile mandrinei. Introduceţi vârful în
mandrinăpânăla refuz. Pentru a strânge mandrina,
ţineţi bine maşina şi rotiţi bucşa în sens orar.
Pentru a scoate vârful, ţineţi bine maşina şi rotiţi bucşa
în sens antiorar.
Agăţătoare
Fig.7
Cârligul este util pentru suspendarea temporarăa
maşinii. Acesta poate fi instalat pe oricare laturăa
maşinii.
Pentru a instala cârligul, introduceţi-l în canelura din
carcasa maşinii de pe oricare laturăşi apoi fixaţi-l cu un

18
şurub. Pentru demontare, deşurubaţi şurubul şi
scoateţi-l.
FUNCŢIONARE
ATENŢIE:
• Ţineţi bine maşina cu o mânăde mâner şi cu
cealaltămânăde mânerul lateral atunci când o
folosiţi.
Fig.8
Găurirea
Găurirea metalului
Pentru a evita alunecarea vârfului atunci când începeţi
săperforaţi, faceţi un marcaj cu un dorn de perforat în
punctul unde doriţi săfaceţi gaura. Poziţionaţi vârful pe
marcaj şi începeţi perforarea.
Folosiţi un lubrifiant de tăiere atunci când găuriţi metale.
Singurele excepţii sunt fierul şi alama, care trebuie săfie
găurite uscate.
ATENŢIE:
• Aplicarea unei forţe excesive asupra maşinii nu va
grăbi operaţiunea de găurire. De fapt, presiunea
excesivănu va face decât sădeterioreze burghiul,
scăzând preformanţele maşinii şi scurtând durata
de viaţă a acesteia.
• Asupra maşinii/burghiului este exercitatăo forţă
enormăîn momentul în care gaura este străpunsă.
Ţineţi maşina ferm şi acordaţi o atenţie sporită
atunci când burghiul trece prin piesă.
• Un burghiu blocat se poate debloca prin inversarea
sensului de rotaţie al maşinii. Totuşi, maşina poate
avea un recul puternic dacănu o susţineţi cu
fermitate.
• Piesele mici trebuie săfie ficate cu o menghină
sau cu un alt dispozitiv similar de fixare.
• Dacămaşina este folosităcontinuu pânăla
descărcarea cartuşului acumulatorului, lăsaţi
maşina în repaus timp de 15 minute înainte de a
continua cu un acumulator nou.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa lucrările de inspecţie şi întreţinere.
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile şi reglajele trebuie săfie efectuate numai la
Centrele de service autorizat Makita, folosindu-se piese
de schimb Makita.
ACCESORII
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumnavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţuinea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului local
de service Makita.
• Burghiu
• Agăţătoare
• Cutia de plastic pentru transport
• Diverse tipuri de acumulatoare şi încărcătoare
originale Makita

19
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
1-1. Taste
1-2. Roter Bereich
1-3. Akkublock
2-1. Schalthebel
3-1. Lampe
4-1. Umschalter
6-1. Muffe
7-1. Rille
7-2. Haken
7-3. Schraube
TECHNISCHE DATEN
Modell BDA341 BDA351
Stahl 10 mm 10 mm
Leistungen Holz 25 mm 25 mm
Leerlaufdrehzahl (min-1) 0 - 1.700 0 - 1.800
Gesamtlänge 326 mm 326 mm
Netto-Gewicht 1,7 kg 1,8 kg
Nennspannung Gleichspannung 14,4 V Gleichspannung 18 V
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis
• Die Technischen Daten und der Akkublock können in den einzelnen Ländern abweichen.
• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003
ENE032-1
Verwendungszweck
Dieses Werkzeug ist für das Bohren in Holz, Metall und
Kunststoff bestimmt.
ENG104-1
Nur für europäische Länder
Geräusche
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA): 73 dB (A)
Abweichung (K) : 3 dB(A)
Unter Arbeitsbedingungen kann der Geräuschpegel 80
dB (A) überschreiten.
Verwenden Sie Hilfsmittel für den Gehörschutz.
ENG202-3
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: Bohren in Metall
Schwingungsabgabe (ah,D) : 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
ENG901-1
• Die deklarierte Schwingungsbelastung wurde
gemäß der Standardtestmethode gemessen und
kann für den Vergleich von Werkzeugen
untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch
in einer vorläufigen Bewertung der Gefährdung
verwendet werden.
WARNUNG:
• Die Schwingungsbelastung während der
tatsächlichen Anwendung des Elektrowerkzeugs
kann in Abhängigkeit von der Art und Weise der
Verwendung des Werkzeugs vom deklarierten
Belastungswert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle
Bestandteile des Arbeitsablaufs ein, also zusätzlich
zu den Arbeitszeiten auch Zeiten, in denen das
Werkzeug ausgeschaltet ist oder ohne Last läuft).
ENH101-12
EG-Konformitätserklärung
Wir, Makita Corporation als verantwortlicher
Hersteller, erklären, dass die folgenden Geräte der
Marke Makita:
Bezeichnung des Geräts:
A
kku-Winkelschrauber
Modelnr./ -typ: BDA341, BDA351
in Serie gefertigt werden und
den folgenden EG-Richtlininen entspricht:
98/37/EC bis 28. Dezember 2009 und 2006/42/EC
ab dem 29. Dezember 2009
Außerdem werden die Geräte gemäß den folgenden
Standards oder Normen gefertigt:
EN60745
Die technische Dokumentation erfolgt durch unseren
Bevollmächtigten in Europa:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
000230
Tomoyasu Kato
Direktor

20
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und -anweisungen sorgfältig durch. Werden die
Warnungen und Anweisungen ignoriert, besteht die
Gefahr eines Stromschlags, Brands und/oder schweren
Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.
GEB001-4
Besondere
Sicherheitsgrundsätze
LASSEN SIE NICHT ZU, dass Bequemlichkeit und
Vertrautsein mit dem Produkt (infolge seiner
wiederholten Verwendung) die strenge Einhaltung
der Sicherheitsgrundsätze beim Bohren ablösen.
Wenn Sie dieses elektrische Werkzeug in
gefährlicher und falscher Weise verwenden, können
Sie sich ernste Verletzungen zuziehen.
1. Verwenden Sie die mit dem Werkzeug
gelieferten Zusatzgriffe. Ein Verlust der
Kontrolle über das Werkzeug kann zu
Verletzungen führen.
2. Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie unter
Bedingungen arbeiten, bei denen das
Werkzeug verborgene Verkabelung oder das
eigene Kabel berühren kann. Bei Kontakt des
Trennwerkzeugs mit einem stromführenden Kabel
wird der Strom an die Metallteile des
Elektrowerkzeugs und dadurch an den Bediener
weitergeleitet, und der Bediener erleidet einen
Stromschlag.
3. Achten Sie darauf, dass Sie immer einen
festen Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie
darauf, dass sich unter Ihnen niemand aufhält.
4. Halten Sie das Werkzeug fest in der Hand.
5. Nähern Sie die Hände nicht den sich
drehenden Teilen.
6. Lassen Sie das Werkzeug nicht
unbeaufsichtigt laufen. Arbeiten Sie nur mit
ihm, wenn Sie es in der Hand halten.
7. Berühren Sie unmittelbar nach Arbeitsende
nicht den Bohrer oder das bearbeitete Teil. Sie
können sehr heiß sein und Sie könnten sich
verbrennen.
8. Manche Materialien enthalten Chemikalien, die
giftig sein können. Geben Sie Acht, dass Sie
diese nicht einatmen oder berühren. Lesen Sie
die Material-Sicherheitsblätter des Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG:
Die FALSCHE VERWENDUNG oder Nichtbefolgung
der in dieser Anleitung aufgeführten
Sicherheitsgrundsätze kann ernste Verletzungen zur
Folge haben.
ENC007-4
WICHTIGE
SICHERHEITSANWEISUNGEN
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des
Akkublocks alle Anweisungen und
Sicherheitshinweise für (1) das Akkuladegerät,
(2) den Akku und (3) das Produkt, für das der
Akku verwendet wird.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend.
Andernfalls besteht die Gefahr einer
Überhitzung sowie das Risiko möglicher
Verbrennungen und sogar einer Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen
Sie diese mit klarem Wasser aus, und suchen
Sie sofort einen Arzt auf. Andernfalls können
Sie Ihre Sehfähigkeit verlieren.
5. Der Akkublock darf nicht kurzgeschlossen
werden.
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem
Behälter aufbewahrt werden, in dem sich
andere metallische Gegenstände wie
beispielsweise Nägel, Münzen usw.
befinden.
(3) Der Akkublock darf weder Feuchtigkeit
noch Regen ausgesetzt werden.
Ein Kurzschluss des Akkus kann zu
hohem Kriechstrom, Überhitzung,
möglichen Verbrennungen und sogar zu
einer Zerstörung des Geräts führen.
6. Werkzeug und Akkublock dürfen nicht an
Orten aufbewahrt werden, an denen die
Temperatur 50 ﾟC (122 ﾟF) oder höher
erreichen kann.
7. Selbst wenn der Akkublock schwer
beschädigt oder völlig verbraucht ist, darf er
nicht angezündet werden. Der Akkublock kann
in den Flammen explodieren.
