ENGLISH (Original instructions)
SPECIFICATIONS
Model: DDF486
Drilling capacities Steel 13 mm
Wood Auger bit: 50 mm
Self-feed bit: 76 mm
Hole saw: 152 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed (RPM) High (2) 0 - 2,100 min-1
Low (1) 0 - 550 min-1
Overall length 178 mm
Rated voltage D.C. 18 V
Net weight 2.3 - 2.6 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-1:
Sound pressure level (LpA) : 74 dB(A)
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE: The declared noise emission value(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the tool is
used especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-1:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty(K):1.5m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.

5ENGLISH
WARNING: The vibration emission during actual
use of the power tool can di󰀨er from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided with this
power tool. Failure to follow all instructions listed below
mayresultinelectricshock,reand/orseriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
Safety instructions for all operations
1. Use the auxiliary handle(s). Loss of control can
causepersonalinjury.
2.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory or fasteners may contact hidden wiring.
Cuttingaccessoryorfastenerscontactinga"live"wire
maymakeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
3. Always be sure you have a rm footing. Be sure no
one is below when using the tool in high locations.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
9. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
10. Make sure there are no electrical cables, water
pipes, gas pipes etc. that could cause a hazard
if damaged by use of the tool.
Safety instructions when using long drill bits
1.
Never operate at higher speed than the maximum
speed rating of the drill bit. At higher speeds, the
bitislikelytobendifallowedtorotatefreelywithout
contactingtheworkpiece,resultinginpersonalinjury.
2. Always start drilling at low speed and with the
bit tip in contact with the workpiece. At higher
speeds,thebitislikelytobendifallowedtorotate
freelywithoutcontactingtheworkpiece,resulting
inpersonalinjury.
3. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
bend causing breakage or loss of control, resulting
inpersonalinjury.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge.Itmayresultinare,excessiveheat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current ow,
overheating, possible burns and even a breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.Suchconductmayresultina
re,excessiveheat,orexplosion.
9. Do not use a damaged battery.

6ENGLISH
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.Itmayresultinpoorperformanceor
breakdownofthetoolorbatterycartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.Itmayresultinamalfunctionor
breakdownofthetoolorbatterycartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.

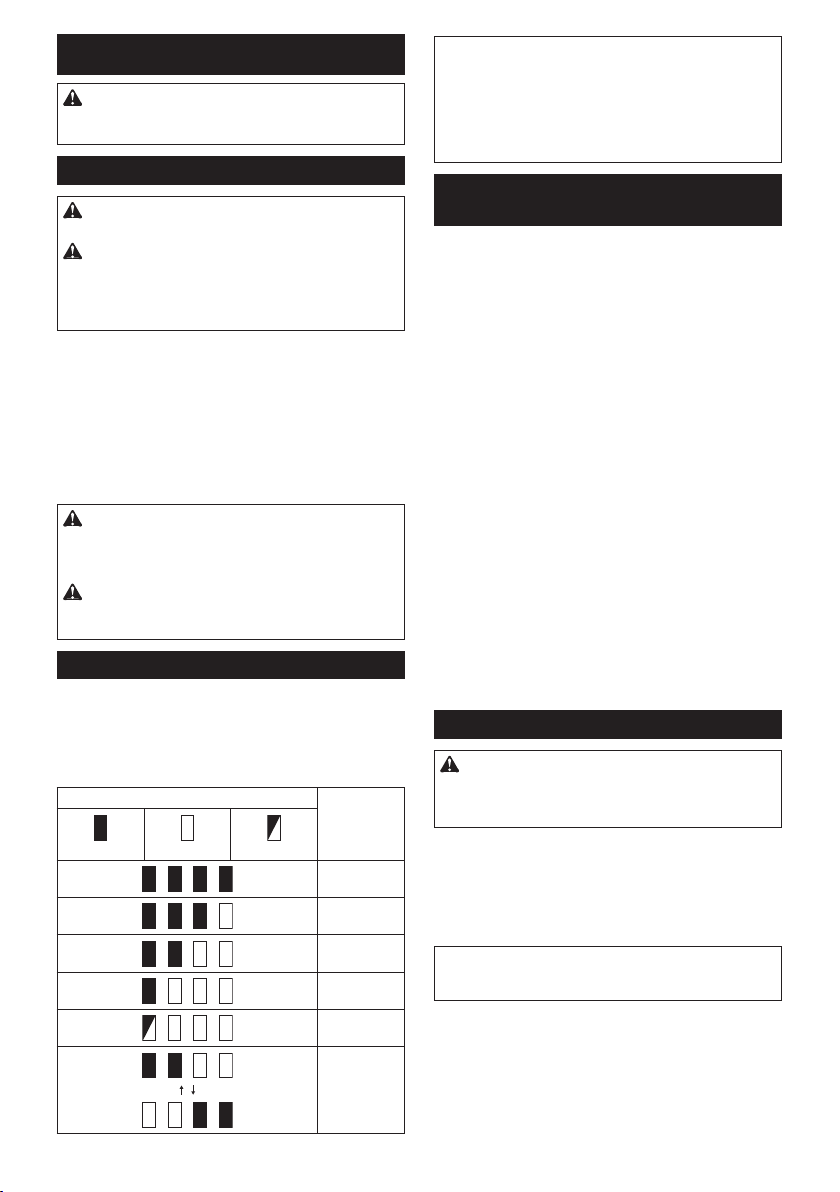

Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.

7ENGLISH
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
fromtheactualcapacity.
NOTE:Therst(farleft)indicatorlampwillblinkwhen
thebatteryprotectionsystemworks.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutso󰀨thepowerto
extendtoolandbatterylife.Thetoolwillautomatically
stopduringoperationifthetoolorbatteryisplaced
under one of the following conditions:
Overload protection
Thisprotectionworkswhenthetool/batteryisoperatedina
mannerthatcausesittodrawanabnormallyhighcurrent.Inthis
situation,turnthetoolo󰀨andstoptheapplicationthatcaused
the tool to become overloaded. Then turn the tool on to restart.
Overheat protection
Thisprotectionworkswhenthetoolorbatteryisover-
heated.Inthissituation,letthetoolandbatterycool
before turning the tool on again.
Overdischarge protection
Thisprotectionworkswhentheremainingbattery
capacitygetslow.Inthissituation,removethebattery
fromthetoolandchargethebattery.
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
►Fig.3: 1. Switch trigger
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
NOTE:Thetoolautomaticallystopsifyoukeeppull-
ing the switch trigger for about 6 minutes.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
►Fig.4: 1. Lamp
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
automaticallyandthelampstartsashing.Inthis
case,releasetheswitchtrigger.Thelampturnso󰀨in
one minute.
NOTE:Useadryclothtowipethedirto󰀨thelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
tionofrotationbeforethetoolstopsmaydamagethetool.
CAUTION: When not operating the tool, always
set the reversing switch lever to the neutral position.
►Fig.5: 1. Reversing switch lever
This tool has a reversing switch to change the direction of rota-
tion. Depress the reversing switch lever from the A side for clock-
wise rotation or from the B side for counterclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
Speed change
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethetoolwith
thespeedchangeleverpositionedhalfwaybetweenthe
"1"sideand"2"side,thetoolmaybedamaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
►Fig.6: 1. Speed change lever
Displayed
Number
Speed Torque Applicable
operation
1Low High Heavyload-
ing operation
2High Low Light loading
operation
Tochangethespeed,switcho󰀨thetoolrst.Pushthe
speedchangelevertodisplay"2"forhighspeedor"1"
for low speed. Be sure that the speed change lever is
set to the correct position before operation.
Ifthetoolspeediscomingdownextremelyduringthe
operationwithdisplay"2",pushthelevertodisplay"1"
and restart the operation.
Adjusting ring
Youcanselecttheactionmodeandadjustthefastening
torquewiththeadjustingring.
Selecting the action mode
►Fig.7: 1.Adjustingring2. Mark 3. Arrow
This tool has two action modes.
Drillingmode(rotationonly)
1 - 21 Screwdriving mode (rotation
with clutch)
Selectthemodesuitableforyourwork.Turntheadjustingringand
alignthemarkthatyouselectwiththearrowonthetoolbody.
NOTICE: Alwayssettheringcorrectlytoyourdesired
modemark.Ifyouoperatethetoolwiththeringpositioned
halfwaybetweenthemodemarks,thetoolmaybedamaged.
NOTICE: Do not change the action mode while tool
is rotating.

8ENGLISH
Adjusting the fastening torque
►Fig.8: 1.Adjustingring2. Mark (1 - 21 graduation)
3. Arrow
Thefasteningtorquecanbeadjustedin21levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat21.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torque level is required for a particular application.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6 –
Wood
screw
Soft wood
(e.g. pine)
–ø3.5 x 22 ø4.1 x 38 –ø5.1 x 50 –
Hard
wood
(e.g.
lauan)
–ø3.5 x 22 ø4.1 x 38 –ø5.1 x 50 –
NOTE:Theadjustingringdoesnotlockwhenthearrowispositionedonlyhalfwaybetweenthegraduations.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
Installing side grip (auxiliary handle)
►Fig.9: 1. Side grip 2. Protrusion 3. Groove 4. Arm
Alwaysusethesidegriptoensureoperatingsafety.
Installthesidegripsothattheprotrusionsonthearmt
in the grooves on the tool barrel. Turn the grip clockwise
tosecureit.Thegripcanbexedatdesiredangle.
Installing or removing driver bit/
drill bit
►Fig.10: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck. To remove the driver bit/drill bit, turn the sleeve
counterclockwise.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly.Ifnot,thehookmay
comeo󰀨fromthetoolandresultinthepersonalinjury.
CAUTION: Use the hanging/mounting parts for
their intended purposes only. Using for unintended
purposemaycauseaccidentorpersonalinjury.
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
NOTICE: When hanging the tool on your belt
using the hook, remove the bit and the side grip.
Installing driver bit holder
Optional accessory
►Fig.12: 1. Driver bit holder 2. Driver bit
Fit the driver bit holder into the protrusion at the tool foot
on either right or left side and secure it with a screw.
When not using the driver bit, keep it in the driver bit hold-
ers. Driver bits 45 mm-long (1-3/4") can be kept there.
OPERATION
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
other hand on the handle to control the twisting action.
►Fig.13
NOTICE:Donotcovervents,oritmaycauseover-
heating and damage to the tool.
►Fig.14: 1. Vent
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
First,turntheadjustingringsothatthearrowonthetool
bodypointstotheproperfasteningtorquelevel(1-21).
Place the point of the driver bit in the screw head and
applypressuretothetool.Startthetoolslowlyandthen
increasethespeedgradually.Releasetheswitchtrigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3 the diameter of the screw. It makes driving easier
and prevents splitting of the workpiece.

9ENGLISH
Drilling operation
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressurewillonlyservetodamagethetipofyourdrill
bit, decrease the tool performance and shorten the
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
the tool/drill bit at the time of hole break through.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained
with wood drills equipped with a guide screw. The guide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
To prevent the drill bit from slipping when starting a
hole, make an indentation with a center-punch and
hammer at the point to be drilled. Place the point of the
drill bit in the indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tionsareironandbrasswhichshouldbedrilleddry.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Drill bits
• Driver bits
• Hook
• Gripassembly
• Makitagenuinebatteryandcharger
• Rubberpadassembly
• Wool bonnet
• Foam polishing pad
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
di󰀨erfromcountrytocountry.

10 POLSKI
POLSKI (Instrukcja oryginalna)
DANE TECHNICZNE
Model: DDF486
Zakresywiercenia Stal 13 mm
Drewno Wiertłokręte:50mm
Wiertłozsamoczynnymposuwem:76mm
Piławalcowa:152mm
Zakresydokręcania Wkrętdodrewna 10 mm x 90 mm
Wkrętmaszynowy M6
Prędkośćbezobciążenia(obr./min) Wysoka(2) 0–2 100 min-1
Niska (1) 0–550 min-1
Długośćcałkowita 178 mm
Napięcieznamionowe Prądstały18V
Masa netto 2,3–2,6 kg
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• Masamożebyćróżnawzależnościodosprzętu,wtymakumulatora.Wtabeliprzedstawionajestnajlżejszai
najcięższakonguracja,zgodniezprocedurąEPTA01/2014.
Kompatybilne akumulatory i ładowarki
Akumulator BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ładowarka DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Pewnezwymienionychpowyżejakumulatorówiładowarekmogąbyćniedostępnewregioniezamieszkania
użytkownika.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.
Używanieinnychakumulatorówiładowarekmożestwarzaćryzykowystąpieniaobrażeńciałalubpożaru.
Przeznaczenie
Narzędziejestprzeznaczonedowierceniawdrewnie,
metaluitworzywachsztucznychorazdowkręcania
wkrętówwewspomnianemateriały.
Hałas
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuonormęEN62841-2-1:
Poziomciśnieniaakustycznego(LpA): 74 dB(A)
Niepewność(K):3dB(A)
Poziomhałasupodczaspracymożeprzekraczać80dB(A).
WSKAZÓWKA:Deklarowanawartośćemisjihałasu
zostałazmierzonazgodniezestandardowąmetodą
testowąimożnająwykorzystaćdoporównywania
narzędzi.
WSKAZÓWKA:Deklarowanąwartośćemisjihałasu
możnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).

11 POLSKI
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN62841-2-1:
Trybpracy:wierceniewmetalu
Emisjadrgań(ah,D): 2,5 m/s2lubmniej
Niepewność(K):1,5m/s2
WSKAZÓWKA:Deklarowanawartośćpoziomu
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćpoziomu
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane podczas
rzeczywistego użytkowania elektronarzędzia mogą
się różnić od wartości deklarowanej w zależności
od sposobu użytkowania narzędzia, a w szczegól-
ności od rodzaju obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.
OSTRZEŻENIA
DOTYCZĄCE
BEZPIECZEŃSTWA
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).
Ostrzeżenia dotyczące
bezpieczeństwa dla akumulatorowej
wiertarko-wkrętarki
Instrukcje bezpieczeństwa dotyczące wszystkich
wykonywanych prac
1.
Używać uchwytu pomocniczego lub uchwytów pomocni-
czych.Utratakontrolimożespowodowaćobrażeniaciała.
2. Podczas wykonywania prac, przy których
osprzęt tnący lub elementy złączne mogą
zetknąć się z niewidoczną instalacją elek-
tryczną, trzymać elektronarzędzie za izolowane
powierzchnie rękojeści. Zetknięcieosprzętu
tnącegolubelementówzłącznychzprzewodem
elektrycznymznajdującymsiępodnapięciemmoże
sprawić,żeodsłonięteelementymetaloweelektro-
narzędziarównieżznajdąsiępodnapięciem,gro-
żącporażeniemoperatoraprądemelektrycznym.
3. Podczas pracy należy zadbać o dobre oparcie dla
nóg. W przypadku pracy na pewnej wysokości upew-
nić się, że na dole nie przebywają żadne osoby.
4. Narzędzie należy trzymać mocno i pewnie.
5. Trzymać ręce z dala od części obrotowych.
6.
Nie pozostawiać włączonego narzędzia. Narzędzie
można uruchomić tylko, gdy jest trzymane w rękach.
7. Nie dotykać wiertła ani części obrabianej od razu
po zakończeniu danej operacji; mogą one być
bardzo gorące i spowodować oparzenie skóry.
8. Niektóre materiały zawierają substancje
chemiczne, które mogą być toksyczne.
Unikać wdychania pyłu i kontaktu ze skórą.
Przestrzegać przepisów bezpieczeństwa poda-
nych przez dostawcę materiałów.
9.
Jeśli wiertło nie chce się poluzować po otwarciu
szczęk, należy wyjąć je kombinerkami.Wyciąganie
wiertłarękąwtakimprzypadkumożespowodować
skaleczeniezpowoduostrychkrawędzi.
10. Należy się upewnić, że w obszarze pracy nie ma
żadnych przewodów elektrycznych, rur instalacji
wodnej, rur z gazem itp., które mogłyby stanowić
zagrożenie po uszkodzeniu przez narzędzie.
Instrukcje bezpieczeństwa dotyczące używania
długich wierteł
1. Nigdy nie należy ustawiać prędkości wyższej
niż maksymalna prędkość określona dla
danego wiertła.Przywyższychprędkościach
wiertłoobracającesięswobodniebezkontaktuz
obrabianymelementemmożeulecwygięciu,co
możeprowadzićdoobrażeńciała.
2.
Wiercenie należy zawsze rozpoczynać od niskiej
prędkości oraz z końcówką wiertła stykającą się
z obrabianym elementem.Przywyższychprędko-
ściachwiertłoobracającesięswobodniebezkon-
taktuzobrabianymelementemmożeulecwygięciu,
comożeprowadzićdoobrażeńciała.
3. Należy stosować nacisk wyłącznie bezpośred-
nio w jednej linii z wiertłem i unikać wywierania
nadmiernego nacisku.Wiertłomożesięwygiąć,
powodującuszkodzenielubutratękontroli,co
możeprowadzićdoobrażeńciała.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.

12 POLSKI
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku wielo-
krotnego używania urządzenia) zastąpiły ścisłe
przestrzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.
Ważne zasady bezpieczeństwa
dotyczące akumulatora
1. Przed użyciem akumulatora zapoznać się ze
wszystkimi instrukcjami i znakami ostrzegaw-
czymi na (1) ładowarce, (2) akumulatorze i (3)
produkcie, w którym będzie używany akumulator.
2. Nie rozmontowywać ani modykować akumu-
latora.Możetospowodowaćpożar,przegrzanie
lubwybuch.
3. Jeśli czas działania uległ znacznemu skróce-
niu, należy natychmiast przerwać pracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do
oczu, przemyć je czystą wodą i niezwłocznie
uzyskać pomoc lekarską. Może on bowiem
spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:
(1) Nie dotykać styków materiałami przewo-
dzącymi prąd.
(2) Unikać przechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
takimi jak gwoździe, monety itp.
(3)
Chronić akumulator przed deszczem lub wodą.
Zwarcie prowadzi do przepływu prądu elek-
trycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awarią urządzenia.
6. Narzędzia i akumulatora nie wolno przechowy-
wać ani używać w miejscach, w których tempe-
ratura osiąga bądź przekracza 50°C (122°F).
7. Akumulatorów nie wolno spalać, również tych
poważnie uszkodzonych lub całkowicie zuży-
tych. Akumulator może eksplodować w ogniu.
8. Nie należy przecinać ani zgniatać akumulatora,
wbijać w niego gwoździ, rzucać nim, upusz-
czać, ani uderzać akumulatorem o twarde
obiekty.Takiedziałaniemożespowodowaćpożar,
przegrzanielubwybuch.
9. Nie wolno używać uszkodzonego akumulatora.
10. Stanowiące wyposażenie akumulatory lito-
wo-jonowe podlegają przepisom dotyczącym
produktów niebezpiecznych.
Napotrzebytransportukomercyjnego,np.świad-
czonegoprzezrmytrzecieczyspedycyjne,
należyprzestrzegaćspecjalnychwymagańw
zakresiepakowaniaioznaczaniaetykietami.
Przygotowanieproduktudowysyłkiwymagaskon-
sultowaniasięzespecjalistąds.materiałówniebez-
piecznych.Należytakżeprzestrzegaćprzepisów
krajowych,któremogąbyćbardziejszczegółowe.
Zakleićtaśmąlubzaślepićotwartestykiakumula-
toraorazzabezpieczyćgo,abyniemógłsięprze-
suwaćwopakowaniu.
11.
Jeśli zajdzie konieczność utylizacji akumulatora,
należy wyjąć go z narzędzia i przekazać w bez-
pieczne miejsce. Postępować zgodnie z przepisami
lokalnymi dotyczącymi utylizacji akumulatorów.
12. Używać akumulatorów tylko z produktami
określonymi przez rmę Makita. Zastosowanie
akumulatorówwniezgodnychproduktachmoże
spowodowaćpożar,przegrzanie,wybuchlub
wyciekelektrolitu.
13. Jeśli narzędzie nie będzie używane przez dłuż-
szy czas, należy wyjąć z niego akumulator.
14. Przed użyciem akumulatora i po jego użyciu
akumulator może pozostawać nagrzany, co
może spowodować poparzenia lub poparzenia
w niskiej temperaturze. Z gorącym akumulato-
rem należy obchodzić się ostrożnie.
15. Nie należy dotykać styku narzędzia bezpośred-
nio po jego użyciu, ponieważ może on być na
tyle gorący, że spowoduje oparzenia.
16. Nie należy dopuszczać, aby wióry, kurz lub
błoto gromadziły się na stykach, w otworach
i rowkach akumulatora.Możetospowodować
obniżeniewydajnościlubuszkodzenienarzędzia
lub akumulatora.
17. Jeśli narzędzie nie jest przeznaczone do
użytku w pobliżu linii wysokiego napięcia,
nie należy korzystać z akumulatora w ich
sąsiedztwie.Możetospowodowaćnieprawidło-
wościwdziałaniulubuszkodzenienarzędzialub
akumulatora.
18. Przechowywać akumulator w miejscu niedo-
stępnym dla dzieci.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
PRZESTROGA: Używać wyłącznie oryginal-
nych akumulatorów rmy Makita.Używanienie-
oryginalnychakumulatorówrminnychniżMakitalub
akumulatorów,którezostałyzmodykowane,może
spowodowaćwybuchakumulatoraipożar,obrażenia
ciałaorazzniszczeniemienia.Stanowitorównież
naruszeniewarunkówgwarancjirmyMakitadoty-
czącychnarzędziaiładowarki.
Wskazówki dotyczące zacho-
wania maksymalnej trwałości
akumulatora
1. Akumulator należy naładować zanim zostanie
do końca rozładowany. Po zauważeniu spadek
mocy narzędzia należy przerwać pracę i nała-
dować akumulator.
2. Nie wolno ładować powtórnie w pełni nałado-
wanego akumulatora. Przeładowanie akumula-
tora skraca jego trwałość.
3.
Akumulator należy ładować w temperaturze poko-
jowej w przedziale 10–40°C (50–104°F). W przy-
padku gorącego akumulatora przed przystąpie-
niem do ładowania należy poczekać, aż ostygnie.
4. Jeśli akumulator nie jest używany, należy go
wyjąć z narzędzia lub ładowarki.
5. Akumulatory niklowo-wodorkowe należy nała-
dować po okresie długiego nieużytkowania
(dłuższego niż sześć miesięcy).

13 POLSKI
OPIS DZIAŁANIA
PRZESTROGA: Przed przystąpieniem do regu-
lacji lub przeglądu narzędzia upewnić się, że jest
ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie akumulatora
PRZESTROGA: Przed włożeniem lub wyjęciem
akumulatora należy zawsze wyłączyć narzędzie.
PRZESTROGA: Podczas wkładania lub wyjmo-
wania akumulatora należy mocno trzymać narzę-
dzie i akumulator.Wprzeciwnymraziemogąsięone
wyślizgnąćzrąk,powodującuszkodzenienarzędzia
lubakumulatoraiobrażeniaciała.
►Rys.1: 1.Czerwonywskaźnik2.Przycisk3. Akumulator
Abywyjąćakumulator,przesuńprzyciskznajdującysię
wprzedniejjegoczęściiwysuńakumulator.
Abywłożyćakumulator,wyrównajwystępnaakumulato-
rzezrowkiemwobudowieiwsuńgonaswojemiejsce.
Akumulatornależywsunąćdooporu,ażsięzatrzaśniena
miejscu,cojestsygnalizowanedelikatnymkliknięciem.
Jeśliwgórnejczęściprzyciskujestwidocznyczerwony
wskaźnik,akumulatorniezostałcałkowiciezatrzaśnięty.
PRZESTROGA: Akumulator należy włożyć do
końca, tak aby czerwony wskaźnik nie był widoczny. W
przeciwnymraziemożeprzypadkowowypaśćznarzędzia,
powodującobrażeniaoperatoralubosóbpostronnych.
PRZESTROGA: Nie wkładać akumulatora na
siłę.Jeśliakumulatorniedajesięswobodniewsunąć,
oznaczato,żezostałwłożonynieprawidłowo.
Wskazanie stanu naładowania akumulatora
Tylko w przypadku akumulatorów ze wskaźnikiem
►Rys.2: 1.Lampkiwskaźnika2.Przyciskkontrolny
Nacisnąćprzyciskkontrolnynaakumulatorzewcelu
wyświetleniastanunaładowaniaakumulatora.Lampki
wskaźnikazaświecąsięprzezkilkasekund.
Lampki wskaźnika Pozostała
energia
akumulatora
Świeci się Wyłączony Miga
75–100%
50–75%
25–50%
0–25%
Naładować
akumulator.
Akumulator
możenie
działać
poprawnie.
WSKAZÓWKA:Zależnieodwarunkówużytkowania
itemperaturyotoczenia,wskazywanypoziommoże
nieznaczniesięróżnićodrzeczywistegostanunała-
dowania akumulatora.
WSKAZÓWKA:Pierwsza(skrajniepolewejstronie)
lampkawskaźnikamiga,gdyukładzabezpieczenia
akumulatorajestaktywny.
Układ zabezpieczenia narzędzia/
akumulatora
Narzędziejestwyposażonewukładzabezpieczenia
narzędzia/akumulatora.Układtenautomatycznie
odcinazasilaniewceluwydłużeniatrwałościnarzę-
dziaiakumulatora.Narzędziezostanieautomatycznie
zatrzymanepodczaspracywnastępującychsytuacjach
związanychznarzędziemlubakumulatorem:
Zabezpieczenie przed przeciążeniem
Tozabezpieczeniejestaktywowane,gdynarzędzie/
akumulatorobsługiwane(-y)jestwsposóbpowodujący
nadmierniewysokipobórprądu.Wtakiejsytuacjinależy
wyłączyćnarzędzieizaprzestaćwykonywaniaczynno-
ścipowodującejjegoprzeciążenie.Następnienależy
włączyćnarzędziewceluponownegouruchomienia.
Zabezpieczenie przed przegrzaniem
Tozabezpieczeniejestaktywowanewprzypadkuprze-
grzanianarzędzialubakumulatora.Wtakiejsytuacji
należyodczekać,ażnarzędzieiakumulatorostygną
przedponownymwłączeniemnarzędzia.
Zabezpieczenie przed nadmiernym
rozładowaniem
Tozabezpieczeniejestaktywowane,gdystannałado-
waniaakumulatorajestniski.Wtakiejsytuacjinależy
wyjąćakumulatorznarzędziainaładowaćgo.
Działanie przełącznika
PRZESTROGA: Przed włożeniem akumulatora
do narzędzia należy zawsze sprawdzić, czy spust
przełącznika działa prawidłowo i czy powraca do
położenia wyłączenia po jego zwolnieniu.
►Rys.3: 1.Spustprzełącznika
Wceluuruchomienianarzędziawystarczypociągnąć
spustprzełącznika.Prędkośćnarzędziazwiększasię
wrazzezwiększaniemnaciskunaspustprzełącznika.
Wceluzatrzymaniaurządzenianależyzwolnićspust
przełącznika.
WSKAZÓWKA:Narzędziezatrzymasięautoma-
tycznie,gdyspustprzełącznikapozostaniewciśnięty
przezokoło6min.

14 POLSKI
Włączanie lampki czołowej
PRZESTROGA: Nie patrzeć na światło ani
bezpośrednio na źródło światła.
►Rys.4: 1. Lampka
Wceluwłączenialampkinależypociągnąćzaspust
przełącznika.Lampkaświeci,dopókispustprzełącznika
jestnaciskany.Lampkawyłączasiępookoło10sod
zwolnieniaspustuprzełącznika.
WSKAZÓWKA:Wprzypadkuprzegrzanianarzędzie
automatyczniesięwyłączyizaczniemigaćlampka.
Wtakiejsytuacjinależyzwolnićspustprzełącznika.
Lampkawyłączysiępoupływiejednejminuty.
WSKAZÓWKA:Abyusunąćzabrudzeniazklosza
lampki,należyużyćsuchejszmatki.Uważać,abynie
zarysowaćkloszalampki,gdyżmożetozmniejszyć
natężenieoświetlenia.
Działanie przełącznika zmiany
kierunku obrotów
PRZESTROGA: Przed przystąpieniem do pracy
należy zawsze sprawdzić ustawiony kierunek
obrotów.
PRZESTROGA: Przełącznika zmiany kie-
runku obrotów można użyć tylko po całkowitym
zatrzymaniu narzędzia. Zmiana kierunku obro-
tówprzedzatrzymaniemsięnarzędziagrozijego
uszkodzeniem.
PRZESTROGA: Gdy narzędzie nie jest uży-
wane, należy zawsze ustawić dźwignię prze-
łącznika zmiany kierunku obrotów w położeniu
neutralnym.
►Rys.5: 1.Dźwigniaprzełącznikazmianykierunku
obrotów
Omawianenarzędziejestwyposażonewprzełącznik
umożliwiającyzmianękierunkuobrotów.Wceluuzy-
skaniaobrotówwprawąstronęnależywcisnąćdźwi-
gnięprzełącznikazmianykierunkuobrotówpostronie
A,natomiastabyuzyskaćobrotywlewąstronę,należy
wcisnąćdźwignięprzełącznikapostronieB.
Gdydźwigniaprzełącznikazmianykierunkuobrotów
znajdujesięwpołożeniuneutralnym,spustprzełącz-
nikajestzablokowany.
Zmiana prędkości
PRZESTROGA: Dźwignię zmiany prędkości
należy zawsze ustawiać dokładnie w wybranej
pozycji.Wprzypadkuuruchomienianarzędziaprzy
dźwignizmianyprędkościustawionejwpołowie
międzypozycją„1”i„2”możedojśćdouszkodzenia
narzędzia.
PRZESTROGA: Nie wolno używać dźwi-
gni zmiany prędkości, gdy narzędzie pracuje.
Narzędziemożeulecuszkodzeniu.
►Rys.6: 1.Dźwigniazmianyprędkości
Widoczna
cyfra Prędkość Moment obrotowy Odpowiedni tryb pracy
1Niska Wysoka Pracaprzy
dużym
obciążeniu
2Wysoki Niski Pracaprzy
małym
obciążeniu
Wceluzmianyprędkościnależynajpierwwyłączyć
narzędzie.Przesunąćdźwignięzmianyprędkościtak,
abybyławidocznacyfra„2”,jeślimazostaćwybrana
wysokaprędkość,lubabybyławidocznacyfra„1”,jeśli
mazostaćwybrananiskaprędkość.Przedrozpoczę-
ciempracynależysprawdzić,czydźwigniazmiany
prędkościjestustawionawewłaściwympołożeniu.
Jeśliprędkośćnarzędziadrastyczniespadniepodczas
pracyzdźwigniąustawionąwpołożeniu„2”,należy
przesunąćdźwigniętak,abypojawiłasięcyfra„1”i
ponownieprzystąpićdopracy.
Pierścień regulacyjny
Przyużyciupierścieniaregulacyjnegomożnawybrać
trybpracyiustawićmomentdokręcenia.
Wybór trybu pracy
►Rys.7: 1.Pierścieńregulacyjny2.Symbol
3.Strzałka
Narzędziemadwatrybypracy.
–trybwiercenia(tylkoruch
obrotowy)
1–21 –trybwkręcania(ruchobro-
towyzesprzęgłem)
Wybraćtrybodpowiednidodanejpracy.Obrócićpier-
ścieńregulacyjnyiwyrównaćwybranysymboltrybuze
strzałkąznajdującąsięnakorpusienarzędzia.
UWAGA:Pierścieńnależyzawszeustawićdokładnie
wpozycjisymboluodpowiadającegowybranemu
trybowipracy.Wprzypadkuuruchomienianarzędzia,
gdypierścieńjestustawionymiędzysymbolamitrybu
pracy,możedojśćdouszkodzenianarzędzia.
UWAGA:Niezmieniaćtrybupracywczasieobrotów
narzędzia.

15 POLSKI
Regulacja momentu dokręcenia
►Rys.8: 1.Pierścieńregulacyjny2.Symbol(1–21na
podziałce)3.Strzałka
Momentdokręceniamożnaregulowaćw21poziomach,obracającpierścieńregulacyjny.Wyrównaćpodziałkęze
strzałkąznajdującąsięnakorpusienarzędzia.Położenie1odnosisiędominimalnegomomentudokręcenia,asym-
bol21domaksymalnegomomentudokręcenia.
Przedprzystąpieniemdopracynależyprzeprowadzićpróbęwkręcaniawdanyelementlubinnyelementztego
samegomateriału,abyustalićpoziommomentudokręceniawymaganywdanymzastosowaniu.
Podziałka 12345678910 11 12 13 14 15 16 17 18 19 20 21
Wkrętmaszynowy M4 M5 M6 –
Wkręt
do
drewna
Miękkie
drewno
(np.
sosna)
–ø3,5 x 22 ø4,1 x 38 –ø5,1 x 50 –
Twarde
drewno
(np.
mahoń)
–ø3,5 x 22 ø4,1 x 38 –ø5,1 x 50 –
WSKAZÓWKA:Pierścieńregulacyjnyniezablokujesię,jeślistrzałkajestustawionawpołowieodcinkapomiędzy
podziałkami.
MONTAŻ
PRZESTROGA: Przed przystąpieniem do prac
konserwacyjnych przy narzędziu upewnić się,
że jest ono wyłączone, a akumulator został wyjęty.
Instalowanie uchwytu bocznego
(rękojeść pomocnicza)
►Rys.9: 1.Uchwytboczny2.Występ3. Bruzda
4.Ramię
Wceluzapewnieniabezpieczeństwaobsługinależy
zawszekorzystaćzuchwytubocznego.
Założyćuchwytbocznywtakisposób,abywystępy
znajdującesięnaramieniuweszływrowkiwtulei
narzędzia.Przekręcićuchwytwprawo,abygozamoco-
wać.Uchwytmożnazamocowaćpodżądanymkątem.
Wkładanie i wyjmowanie końcówki
wkrętakowej/wiertła
►Rys.10: 1.Tuleja2.Zamykanie3. Otwieranie
Abyotworzyćszczękiuchwytu,obrócićtulejęwlewą
stronę.Umieścićjaknajgłębiejkońcówkęwkrętakową/
wiertłowuchwycie.Obrócićtulejęwprawąstronę,aby
zacisnąćuchwyt.Wceluwyjęciakońcówkiwkrętako-
wej/wiertłaobrócićtulejęwlewąstronę.
Zamontowanie zaczepu
PRZESTROGA: Podczas instalacji zaczepu
należy go zawsze mocno zamocować śrubą.Jeśli
towymaganieniezostaniespełnione,zaczepmoże
sięodłączyćodnarzędziaispowodowaćobrażenia
ciała.
PRZESTROGA: Części do wieszania/części
mocujących należy używać tylko zgodnie z ich
przeznaczeniem.Użycieniezgodnezprzeznacze-
niemmożedoprowadzićdowypadkulubuszkodzeń
ciała.
►Rys.11: 1. Rowek 2. Zaczep 3.Wkręt
Zaczepsłużydowygodnego,tymczasowegozawie-
szanianarzędzia.Możnagozamontowaćzjednejlub
zdrugiejstronynarzędzia.Abyzamontowaćzaczep,
należywsunąćgowrowekwobudowienarzędzia
znajdującysięzobustron,anastępnieprzykręcićgo
wkrętem.Abywymontowaćzaczep,należyodkręcić
wkrętiwyjąćzaczep.
UWAGA: W przypadku zawieszania narzędzia na
pasku przy użyciu zaczepu należy zdemontować
końcówkę i uchwyt boczny.
Zamontowywanie uchwytu
końcówki wkrętakowe
Akcesoria opcjonalne
►Rys.12: 1.Uchwytnakońcówkiwkrętakowe
2.Końcówkawkrętakowa
Włożyćuchwytnakońcówkiwkrętakowedowystępuw
stopienarzędziazprawejbądźzlewejstronyiprzymo-
cowaćgowkrętem.
Nieużywanekońcówkiwkrętakowenależyprzechowy-
waćwuchwytach.Wuchwytachmożnaprzechowywać
końcówkiodługości45mm(1-3/4″).

16 POLSKI
OBSŁUGA
PRZESTROGA: W przypadku drastycznego spadku
prędkości należy zredukować obciążenie lub wyłączyć
narzędzie, aby nie dopuścić do jego uszkodzenia.
Narzędzienależywsposóbpewnytrzymaćjednąrękąza
rączkę,adrugązauchwyt,abykontrolowaćjegoprzekręcanie.
►Rys.13
UWAGA:Niezasłaniaćotworówwentylacyjnych.W
przeciwnymraziemożetodoprowadzićdoprzegrza-
niaiuszkodzenianarzędzia.
►Rys.14: 1.Otwórwentylacyjny
Wkręcanie
PRZESTROGA: Ustawić pierścień regulacyjny
w pozycji odpowiadającej właściwemu dla danej
operacji momentowi dokręcenia.
PRZESTROGA: Końcówka wkrętakowa powinna być
wprowadzona do łba wkrętu w linii prostej z wkrętem, w prze-
ciwnym razie wkręt i/lub końcówka mogą ulec uszkodzeniu.
Najpierwobrócićpierścieńregulacyjnytak,abystrzałka
nakorpusienarzędziawskazywałaodpowiednimoment
dokręcenia(1–21).
Wsunąćczubekkońcówkiwkrętakowejdogniazdawe
łbiewkrętuidocisnąćnarzędzie.Uruchomićnarzędzie
powoli,anastępniestopniowozwiększaćprędkość.
Zwolnićspustprzełącznika,gdytylkozadziałasprzęgło.
WSKAZÓWKA:Wprzypadkuwkręcaniawkrętudo
drewnanależywstępnienawiercićotwórprowadzący
ośrednicy2/3średnicywkrętu.Ułatwitowkręcaniei
zapobiegnierozłupywaniusięelementuobrabianego.
Wiercenie
PRZESTROGA: Wywieranie nadmiernego nacisku
na narzędzie nie przyspiesza wiercenia.Wpraktyce,
wywieranienadmiernegonaciskuprzyczyniasięjedynie
douszkodzeniakońcówkiwiertła,zmniejszeniawydajno-
ściiskróceniaokresueksploatacyjnegonarzędzia.
PRZESTROGA: Gdy wiertło zaczyna przebijać na
wylot otwór w obrabianym elemencie, należy zachować
ostrożność i mocno trzymać narzędzie. W momencie przebi-
janiaotworunanarzędzie/wiertłowywieranajestolbrzymiasiła.
PRZESTROGA: Zakleszczone wiertło można łatwo
wyjąć, zmieniając kierunek obrotów i wyciągając
wiertło. Należy jednak pamiętać, że narzędzie może się
gwałtownie cofnąć, jeśli nie będzie mocno trzymane.
PRZESTROGA: Elementy obrabiane należy
zawsze mocować w imadle lub podobnym uchwycie.
PRZESTROGA: Jeżeli narzędzie jest używane
bez przerwy aż do rozładowania akumulatora, należy
je odstawić na 15 minut przed podjęciem pracy na
nowo z użyciem innego naładowanego akumulatora.
Najpierwobrócićpierścieńregulacyjnytak,abystrzałka
wskazywałasymbol .Następniepostępowaćzgod-
niezponiższymopisem.
Wiercenie w drewnie
Wprzypadkuwierceniawdrewnienajlepszerezultaty
uzyskujesię,stosującwiertłazakończonewkrętem
prowadzącym.Wkrętprowadzącyułatwiawiercenie,
ponieważwciągawiertłowelementobrabiany.
Wiercenie w metalu
Abyuniknąćześlizgiwaniasięwiertłanapoczątkuoperacji,
należyzapomocąpunktakaimłotkawykonaćwgłębienie
wmiejscu,wktórymmabyćwykonanyotwór.Umieścić
końcówkęwiertławewgłębieniuirozpocząćwiercenie.
Podczaswierceniawmetalunależystosowaćodpo-
wiedniechłodziwo.Wyjątkistanowiążelazoimosiądz,
którenależywiercićnasucho.
KONSERWACJA
PRZESTROGA: Przed przystąpieniem do prze-
glądu narzędzia lub jego konserwacji upewnić się,
że jest ono wyłączone, a akumulator wyjęty.
UWAGA: Nie stosować benzyny, rozpuszczalni-
ków, alkoholu itp. środków. Mogą one powodo-
wać odbarwienia, odkształcenia lub pęknięcia.
W celu zachowania odpowiedniego poziomu
BEZPIECZEŃSTWAiNIEZAWODNOŚCIproduktu
wszelkienaprawyiróżnegorodzajupracekonserwacyjne
lubregulacjepowinnybyćprzeprowadzaneprzezautory-
zowanylubfabrycznypunktserwisowynarzędziMakita,
zawszezużyciemoryginalnychczęścizamiennychMakita.
AKCESORIA
OPCJONALNE
PRZESTROGA: Zaleca się stosowanie wymie-
nionych akcesoriów i przystawek razem z narzę-
dziem Makita opisanym w niniejszej instrukcji.
Stosowanieinnychakcesoriówlubprzystawek
możebyćprzyczynąobrażeńciała.Akcesorialub
przystawkinależywykorzystywaćtylkozgodniezich
przeznaczeniem.
Wraziepotrzebywszelkiejpomocyiszczegółowych
informacjinatematniniejszychakcesoriówudzielą
PaństwulokalnepunktyserwisoweMakita.
• Wiertła
• Końcówkiwkrętakowe
• Zaczep
• Zespółuchwytu
• OryginalnyakumulatoriładowarkarmyMakita
• Zespółgumowegotalerzaszlierskiego
• Osłonawełniana
• Krążekzpiankidopolerowania
WSKAZÓWKA:Niektórepozycjeznajdującesięna
liściemogąbyćdołączonedopakietunarzędziowego
jakoakcesoriastandardowe.Mogątobyćróżne
pozycje,wzależnościodkraju.

17 MAGYAR
MAGYAR (Eredeti utasítások)
RÉSZLETES LEÍRÁS
Típus: DDF486
Fúrásiteljesítmény Acél 13 mm
Fa Fúrófej:50mm
Koronafúró:76mm
Lyukfűrész:152mm
Meghúzási kapacitások Facsavar 10 mm x 90 mm
Gépcsavar M6
Üresjáratifordulatszám(f/p) Magas (2) 0 - 2 100 min-1
Alacsony(1) 0 - 550 min-1
Teljeshossz 178 mm
Névlegesfeszültség 18V,egyenáram
Nettótömeg 2,3 - 2,6 kg
• Folyamatoskutató-ésfejlesztőprogramunkeredményekéntazittfelsorolttulajdonságokgyelmeztetésnélkül
megváltozhatnak.
• Atulajdonságokországrólországrakülönbözhetnek.
• Asúlyafelszerelttartozékoktólfüggőenváltozhat,azakkumulátortisbeleértve.AzEPTA01/2014eljárás
szerintmeghatározottlegnehezebb,illetvelegkönnyebbkombinációatáblázatbanlátható.
Alkalmazható akkumulátorok és töltők
Akkumulátor BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Töltő DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Lakóhelyétőlfüggőenelőfordulhat,hogyafentfelsoroltakkumulátorokéstöltőknemérhetőkel.
FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat és töltőket használja.Bármilyenmás
akkumulátorvagytöltőhasználatasérüléseketés/vagytüzetokozhat.
Rendeltetés
Aszerszámfúrásraéscsavarbehajtásrahasználható,
fába,fémekbeésműanyagokba.
Zaj
AtipikusA-súlyozásúzajszint,aEN62841-2-1szerint
meghatározva:
Hangnyomásszint(LpA): 74 dB(A)
Bizonytalanság(K):3dB(A)
Azajszintamunkavégzéssoránmeghaladhatjaa80dB(A)értéket.
MEGJEGYZÉS:Azajkibocsátásértékeaszabványos
vizsgálatieljárásnakmegfelelőenlettmérve,éssegít-
ségévelazelektromoskéziszerszámokösszehason-
líthatókegymással.
MEGJEGYZÉS:Azajkibocsátásértékéneksegítsé-
gévelelőzetesenmegbecsülhetőarezgésnekvaló
kitettségmértéke.
FIGYELMEZTETÉS: Viseljen fülvédőt!
FIGYELMEZTETÉS: A szerszám zajkibocsá-
tása egy adott alkalmazásnál eltérhet a megadott
értéktől a használat módjától, különösen a feldol-
gozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).

18 MAGYAR
Vibráció
Avibrációteljesértéke(háromtengelyűvektorösszeg)
az EN62841-2-1 szerint meghatározva:
Üzemmód:fúrásfémbe
Rezgéskibocsátás(ah,D): 2,5 m/s2vagykisebb
Bizonytalanság(K):1,5m/s2
MEGJEGYZÉS:Arezgésteljesértékeaszabványos
vizsgálatieljárásnakmegfelelőenlettmérve,éssegít-
ségévelazelektromoskéziszerszámokösszehason-
líthatókegymással.
MEGJEGYZÉS:Arezgésteljesértékéneksegítsé-
gévelelőzetesenmegbecsülhetőarezgésnekvaló
kitettségmértéke.
FIGYELMEZTETÉS: A szerszám rezgéskibo-
csátása egy adott alkalmazásnál eltérhet a meg-
adott értéktől a használat módjától, különösen a
feldolgozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
EK Megfelelőségi nyilatkozat
Csak európai országokra vonatkozóan
AzEK-megfelelőséginyilatkozatazútmutató„A”mel-
lékletébentalálható.
BIZTONSÁGI
FIGYELMEZTETÉS
A szerszámgépekre vonatkozó
általános biztonsági
gyelmeztetések
FIGYELMEZTETÉS: Olvassa el a szerszám-
géphez mellékelt összes biztonsági gyelmezte-
tést, utasítást, illusztrációt és a műszaki adatokat.
Akövetkezőkbenleírtutasításokgyelmenkívül
hagyásaelektromosáramütést,tüzetés/vagysúlyos
sérülésteredményezhet.
Őrizzen meg minden gyelmez-
tetést és utasítást a későbbi tájé-
kozódás érdekében.
Agyelmeztetésekbenszereplő"szerszámgép"kife-
jezésazÖnhálózatról(vezetékes)vagyakkumulá-
torról(vezetéknélküli)működtetettszerszámgépére
vonatkozik.
Biztonsági gyelmeztetések
akkumulátoros
fúró-csavarbehajtóhoz
Biztonsági utasítások minden művelethez
1. Használja a kiegészítő fogantyú(ka)t.Azirányí-
táselvesztéseszemélyisérüléstokozhat.
2.
Az elektromos szerszámot kizárólag a szigetelt
markolási felületeinél fogva tartsa, amikor olyan
műveletet végez, melynek során a vágóelem
vagy a kötőelem rejtett vezetékekbe ütközhet.
Haavágóelemvagyakötőelemáramalattlévő
vezetékekkelérintkezik,aszerszámfémalkatrészei
isáramalákerülhetnek,ésmegrázhatjákakezelőt.
3. Mindig stabil helyzetben dolgozzon. A szerszám
magasban történő használatkor győződjön meg
arról, hogy nem tartózkodik-e valaki odalent.
4. Biztosan tartsa a szerszámot.
5. Ne nyúljon a forgó részekhez.
6.
Ne hagyja a működő szerszámot felügyelet nél-
kül. Csak kézben tartva használja a szerszámot.
7. Ne érintse meg a fúróhegyet vagy a munkada-
rabot közvetlenül a művelet befejezése után;
rendkívül forrók lehetnek és megégethetik.
8. Egyes anyagok mérgező vegyületet tartal-
mazhatnak. Gondoskodjon a por belélegzése
elleni és érintés elleni védelemről. Tartsa be az
anyag szállítójának biztonsági utasításait.
9. Ha a fúróhegyet akkor se lehet kilazítani, ha
szétnyitja a pofákat, akkor fogóval húzza ki.
Ebbenazesetbenafúróhegykézzeltörténőkihú-
zásasérüléstokozhatazélesszélekmiatt.
10. Ellenőrizze, hogy vannak-e sérülés esetén
veszélyt jelentő elektromos kábelek, vízcsö-
vek, gázcsövek stb. a munkaterületen.
Biztonsági utasítások hosszú fúróhegyek
használatához
1. Soha ne működtesse nagyobb sebességen,
mint a fúróhegy maximális sebességi besoro-
lása.Nagyobbsebességeknélafúróhegyelhajol-
hat,haengedikszabadon,amunkadarabérintése
nélkülforogni,ésezszemélyisérüléstokozhat.
2. Mindig kis sebességen kezdjen fúrni, és úgy,
hogy a fúró hegye érintkezzen a munkadarab-
bal.Nagyobbsebességeknélafúróhegyelhajol-
hat,haengedikszabadon,amunkadarabérintése
nélkülforogni,ésezszemélyisérüléstokozhat.
3. Csak a fúróhegy egyenes vonalában alkalmaz-
zon nyomást, és ne alkalmazzon túlzott nyo-
mást.Afúróhegyekelhajolhatnak,ezérteltörhet-
nekvagyelveszíthetiazirányítást,ésezszemélyi
sérüléstokozhat.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
FIGYELMEZTETÉS: NE HAGYJA, hogy (a
termék többszöri használatából eredő) kényelem
és megszokás váltsa fel a termék biztonsági
előírásainak szigorú betartását. A HELYTELEN
HASZNÁLAT és a használati útmutatóban sze-
replő biztonsági előírások megszegése súlyos
személyi sérülésekhez vezethet.

19 MAGYAR
Fontos biztonsági utasítások az
akkumulátorra vonatkozóan
1. Az akkumulátor használata előtt tanulmá-
nyozza át az akkumulátortöltőn (1), az akkumu-
látoron (2) és az akkumulátorral működtetett
terméken (3) olvasható összes utasítást és
gyelmeztető jelzést.
2. Ne szerelje szét, és ne módosítsa az akkumulá-
tort.Tüzet,túlzotthőtvagyrobbanástokozhat.
3. Ha a működési idő nagyon lerövidült, azonnal
hagyja abba a használatot. Ez a túlmelegedés,
esetleges égések és akár robbanás veszélyé-
vel is járhat.
4. Ha elektrolit kerül a szemébe, mossa ki azt
tiszta vízzel és azonnal kérjen orvosi segítsé-
get. Ez a látásának elvesztését okozhatja.
5. Ne zárja rövidre az akkumulátort:
(1) Ne érjen az érintkezőkhöz elektromosan
vezető anyagokkal.
(2) Ne tárolja az akkumulátort más fémtár-
gyakkal, mint pl. szegekkel, érmékkel,
stb. egy helyen.
(3) Ne tegye ki az akkumulátort víznek vagy
esőnek.
Az akkumulátor rövidzárlata nagy áramerőssé-
get, túlmelegedést, égéseket, sőt akár meghi-
básodást is okozhat.
6. Ne tárolja és használja a szerszámot vagy az
akkumulátort olyan helyen, ahol a hőmérséklet
elérheti vagy meghaladhatja az 50 °C-t (122 °F).
7. Ne égesse el az akkumulátort még akkor
sem, ha az komolyan megsérült vagy teljesen
elhasználódott. Az akkumulátor a tűzben
felrobbanhat.
8. Ne szúrja meg, ne vágja meg, ne törje össze,
ne dobja el és ne ejtse le az akkumulátort,
illetve ne üsse hozzá kemény tárgyhoz. Az
ilyenmagatartástüzet,túlzotthőtvagyrobbanást
okozhat.
9. Ne használjon sérült akkumulátort.
10. A készülékben található lítium-ion akkumuláto-
rokra a veszélyes árukkal kapcsolatos előírá-
sok vonatkoznak.
Atermékpl.harmadikfelek,fuvarozócégekstb.
általtörténőszállításaeseténmindenesetben
tartsaszemelőttacsomagolásonésacímkén
találhatóspeciáliskövetelményeket.
Atermékszállításratörténőfelkészítéseesetén
vegyefelakapcsolatotegyveszélyesanyagokkal
foglalkozószakemberrel.Kérjük,hogyazeset-
legesenszigorúbbnemzetielőírásokatisvegye
gyelembe.
Ragasszaleakiállóérintkezőket,illetveoly
módoncsomagoljabeazakkumulátort,hogyaz
netudjonelmozdulniacsomagolásban.
11. Az akkumulátor ártalmatlanításakor vegye ki
azt a szerszámból, és ártalmatlanítsa egy biz-
tonságos helyen. Az akkumulátor ártalmatlaní-
tásakor tartsa be a helyi előírásokat.
12. Az akkumulátorokat csak a Makita által meg-
jelölt termékekhez használja. Ha az akkumu-
látorokatazokkalnemkompatibilistermékekbe
helyezi,aztűzhöz,túlmelegedéshez,robbanás-
hozvagyelektrolitszivárgáshozvezethet.
13. Ha a szerszám hosszabb ideig nincs hasz-
nálatban, az akkumulátort ki kell venni a
szerszámból.
14. Használat közben és után az akkumulátor
felforrósodhat, ami égési sérülést vagy ala-
csony hőmérsékletű égési sérülést okozhat.
Figyeljen oda a forró akkumulátor kezelésére.
15. Ne érintse meg közvetlenül a szerszám érintke-
zőjét, mert elég forró lehet ahhoz, hogy égési
sérüléseket okozzon.
16. Ne engedje, hogy forgács, por vagy sár tapad-
jon az akkumulátor érintkezőire, lyukaiba és
hornyaiba.Azaszerszámvagyazakkumulátor
gyengeteljesítményétvagymeghibásodását
okozhatja.
17. Hacsak a szerszám nem támogatja a nagyfe-
szültségű elektromos vezetékek közelében tör-
ténő használatot, ne használja az akkumulátort
nagyfeszültségű elektromos vezetékek köze-
lében.Azaszerszámvagyazakkumulátorhibás
működésétvagymeghibásodásátokozhatja.
18. Tartsa távol a gyermekektől az akkumulátort.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
VIGYÁZAT: Csak eredeti Makita akkumuláto-
rokat használjon. A nem eredeti Makita akkumu-
látorokvagymódosítottakkumulátorokhasználata
eseténazakkumulátorfelrobbanhat,amitüzet,
személyisérüléstésanyagikártokozhat.AMakita
szerszámraéstöltőrevonatkozóMakitagaranciátis
érvénytelenítheti.
Tippek az akkumulátor maximá-
lis élettartamának eléréséhez
1. Töltse fel az akkumulátort, mielőtt teljesen
lemerülne. Állítsa le a gépet, és töltse fel az
akkumulátort, ha a gép erejének csökkenését
észleli.
2. Soha ne töltse újra a teljesen feltöltött akku-
mulátort. A túltöltés csökkenti az akkumulátor
élettartamát.
3. Töltse az akkumulátort szobahőmérsékleten,
10 °C - 40 °C (50 °F - 104 °F) között. Töltés előtt
hagyja lehűlni a fölforrósodott akkumulátort.
4. Ha nem használja az akkumulátort, vegye ki a
szerszámból vagy a töltőből.
5. Töltse fel az akkumulátort, ha hosszabb ideje
(több mint hat hónapja) nem használta azt.

20 MAGYAR
A MŰKÖDÉS LEÍRÁSA
VIGYÁZAT: Minden esetben ellenőrizze, hogy
a szerszám ki van kapcsolva és az akkumulátor
eltávolításra került mielőtt beállít vagy ellenőriz
valamilyen funkciót a szerszámon.
Az akkumulátor behelyezése és eltávolítása
VIGYÁZAT: Mindig kapcsolja ki az eszközt,
mielőtt behelyezi vagy eltávolítja az akkumulátort.
VIGYÁZAT: Az akkumulátor behelyezésekor vagy eltá-
volításakor erősen fogja meg a szerszámot és az akkumulá-
tort.Hanemfogjaerősenaszerszámotésazakkumulátort,azok
kicsúszhatnakakezeiközül,amiaszerszámésazakkumulátor
károsodásához,deakárszemélyisérüléshezisvezethet.
►Ábra1: 1.Pirosjel2. Gomb 3. Akkumulátor
Azakkumulátoregységkivételéheznyomjabeazakkumu-
látoregységelejéntalálhatógombot,éshúzzaleagépről.
Azakkumulátorbeszereléséhezillesszeazakkumulátor
nyelvétaburkolatontalálhatóvájatbaéscsúsztassaa
helyére.Egészenaddigtoljabe,amígazakkumulátoregy
kiskattanássalahelyérenemugrik.Haláthatóapirosjela
gombfelsőoldalán,akkoragombnemkattantbeteljesen.
VIGYÁZAT: Mindig tolja be teljesen az akkumulá-
tort, amíg a piros jel el nem tűnik.Haeznemtörténik
meg,akkorazakkumulátorkieshetaszerszámból,és
Önnekvagyakörnyezetébenmásnaksérüléstokozhat.
VIGYÁZAT: Ne erőltesse az akkumulátort behe-
lyezéskor.Haazakkumulátornemcsúszikbeköny-
nyedén,akkornemmegfelelőenlettbehelyezve.
Az akkumulátor töltöttségének jelzése
Csak állapotjelzős akkumulátorok esetén
►Ábra2: 1.Jelzőlámpák2.Check(ellenőrzés)gomb
Nyomjamegazellenőrzőgombot,hogyazakkumulátortöltött-
ség-jelzőmegmutassaahátralévőakkumulátor-kapacitást.Ekkor
atöltöttségiszint-jelzőlámpáknéhánymásodpercrekigyulladnak.
Jelzőlámpák Töltöttségi
szint
Világító lámpa KI Villogó lámpa
75%-tól
100%-ig
50%-tól
75%-ig
25%-tól
50%-ig
0%-tól25%-ig
Töltsefelaz
akkumulátort.
Lehetséges,
hogyaz
akkumulátor
meghibáso-
dott.
MEGJEGYZÉS:Azadottmunkafeltételektőlésakör-
nyezethőmérsékletétőlfüggőenajelzetttöltöttségi
szintnémilegeltérhetaténylegestöltöttségiszinttől.
MEGJEGYZÉS:Azelső(baloldaliszélső)jelzőlámpa
villog,haazakkumulátorvédőrendszerműködik.
Szerszám-/akkumulátorvédő rendszer
Agépszerszám-/akkumulátorvédőrendszerrelvanfelszerelve.
Arendszerautomatikusankikapcsoljaazáramellátást,így
megnöveliaszerszámésazakkumulátorélettartamát.Agép
használatközbenautomatikusanleáll,haaszerszámvagyaz
akkumulátorakövetkezőállapotokvalamelyikébekerül:
Túlterhelésvédelem
Ezavédelemakkorműködik,haaszerszámot/akkumulátortúgy
működteti,hogyáramfelvételerendellenesenmagas.Ilyenkorkap-
csoljakiaszerszámot,ésfejezzebeaztaműveletet,amelyikatúlter-
heléstokozza.Amunkaújrakezdéséhezkapcsoljabeaszerszámot.
Túlmelegedés elleni védelem
Ezavédelemakkorműködik,haaszerszámvagyazakku-
mulátortúlhevül.Ilyenkorhagyjalehűlniaszerszámotésaz
akkumulátort,mielőttismétbekapcsolnáaszerszámot.
Mélykisütés elleni védelem
Ezavédelemakkorműködik,haamaradékakkumulá-
torkapacitásalacsony.Ilyenkorvegyekiazakkumulá-
tortaszerszámból,majdtöltsefelazt.
A kapcsoló használata
VIGYÁZAT: Mielőtt behelyezi az akkumulátort a
szerszámba, mindig ellenőrizze, hogy a kapcsoló-
gomb hibátlanul működik és felengedéskor „OFF”
állásba áll-e.
►Ábra3: 1.Kapcsológomb
Aszerszámbekapcsolásáhozegyszerűenhúzzamegakapcso-
lógombot.Haerősebbennyomjaakapcsolót,aszerszámfordu-
latszámanövekszik.Amegállításáhozengedjeelakapcsolót.
MEGJEGYZÉS: A szerszám automatikusan megáll,
haakapcsológombot6percenkeresztülfolyamato-
san húzza.
Az elülső lámpa bekapcsolása
VIGYÁZAT: Ne tekintsen a fénybe vagy ne
nézze egyenesen a fényforrást.
►Ábra4: 1. Lámpa
Húzzamegakapcsológombotalámpabekapcsolásához.Alámpa
addigvilágít,amígakapcsológombmegvanhúzva.Alámpaa
kapcsológombelengedéseután10másodperccelalszikki.
MEGJEGYZÉS: Ha a szerszám túlmelegszik, akkor auto-
matikusanleáll,ésalámpavillognikezd.Ilyenesetbenengedje
felakapcsológombot.Alámpaegypercmúlvakialszik.
MEGJEGYZÉS:Szárazruhadarabbaltöröljelea
szennyeződéstalámpalencséjéről.Ügyeljenarra
hogynekarcoljamegalámpalencséjét,ezcsökkent-
hetiamegvilágításerősségét.
