INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

Cordless Combination Hammer

Marteau Combiné sans Fil

Martillo Rotativo Combinado

Inalámbrico

XRH05

014401

ENGLISH (Original instructions)

SPECIFICATIONS

Model XRH05

Concrete 26 mm (1")

Steel 13 mm (1/2")

Capacities

Wood 32 mm (1-1/4")

No load speed (RPM) 0 - 1,250 /min

Blows per minute 0 - 5,000

Overall length 350 mm (13-3/4")

Net weight 4.6 kg (10.1 lbs)

Rated voltage D.C. 36 V

Standard battery cartridge(s)

Warning: Use only the battery(ies) described. BL1830 / BL1840

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Note: Specifications and battery cartridge may differ from country to country.

• Weight, with battery cartridge, according to EPTA-Procedure 01/2003

GEA006-2

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and

instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal Safety

10. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or

medication. A moment of inattention while

operating power tools may result in serious

personal injury.

11. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools

with your finger on the switch or energising power

tools that have the switch on invites accidents.

13. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool

may result in personal injury.

14. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

15. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving

parts.

16. If devices are provided for the connection of

dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

17. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

18. Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is dangerous

and must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

21. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

22. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Battery tool use and care

24. Recharge only with the charger specified by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of fire

when used with another battery pack.

25. Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and fire.

26. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery

terminals together may cause burns or a fire.

27. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If

contact accidentally occurs, flush with water.

If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery

may cause irritation or burns.

Service

28. Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

29. Follow instruction for lubricating and

changing accessories.

30. Keep handles dry, clean and free from oil and

grease.

GEB046-2

CORDLESS ROTARY HAMMER

SAFETY WARNINGS

1. Wear ear protectors. Exposure to noise can

cause hearing loss.

2. Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

3. Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring. Cutting accessory contacting a

"live" wire may make exposed metal parts of the

power tool "live" and could give the operator an

electric shock.

4. Wear a hard hat (safety helmet), safety

glasses and/or face shield. Ordinary eye or

sun glasses are NOT safety glasses. It is also

highly recommended that you wear a dust

mask and thickly padded gloves.

5. Be sure the bit is secured in place before

operation.

6. Under normal operation, the tool is designed

to produce vibration. The screws can come

loose easily, causing a breakdown or accident.

Check tightness of screws carefully before

operation.

7. In cold weather or when the tool has not been

used for a long time, let the tool warm up for a

while by operating it under no load. This will

loosen up the lubrication. Without proper

warm-up, hammering operation is difficult.

8. Always be sure you have a firm footing.

Be sure no one is below when using the tool

in high locations.

9. Hold the tool firmly with both hands.

10. Keep hands away from moving parts.

11. Do not leave the tool running. Operate the tool

only when hand-held.

12. Do not point the tool at any one in the area

when operating. The bit could fly out and

injure someone seriously.

13. Do not touch the bit or parts close to the bit

immediately after operation; they may be

extremely hot and could burn your skin.

14. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to safety rules for the subject product. MISUSE or

failure to follow the safety rules stated in this

instruction manual may cause serious personal

injury.

USD302-1

Symbols

The followings show the symbols used for tool.

･volts

･direct current

･no load speed

･revolutions or reciprocation per minute

･number of blow

ENC007-8

IMPORTANT SAFETY

INSTRUCTIONS

FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all

instructions and cautionary markings on (1)

battery charger, (2) battery, and (3) product

using battery.

2. Do not disassemble battery cartridge.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

If electrolyte gets into your eyes, rinse them out

with clear water and seek medical attention right

away. It may result in loss of your eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any

conductive material.

(2) Avoid storing battery cartridge in a

container with other metal objects such

as nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current flow,

overheating, possible burns and even a breakdown.

6. Do not store the tool and battery cartridge in

locations where the temperature may reach or

exceed 50 ﾟC (122 ﾟF).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a fire.

8. Be careful not to drop or strike battery.

9. Do not use a damaged battery.

10. Follow your local regulations relating to

disposal of battery.

SAVE THESE INSTRUCTIONS.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before

completely discharged.

Always stop tool operation and charge the battery

cartridge when you notice less tool power.

Never recharge a fully charged battery cartridge.

Overcharging shortens the battery service life.

3. Charge the battery cartridge with room

temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).

Let a hot battery cartridge cool down before

charging it.

4. Charge the battery cartridge once in every six

months if you do not use it for a long period

of time.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before adjusting or

checking function on the tool.

Installing or removing battery cartridge

014402

CAUTION:

• Always switch off the tool before installing or

removing of the battery cartridge.

• Hold the tool and the battery cartridge firmly

when installing or removing battery cartridge.

Failure to hold the tool and the battery cartridge

firmly may cause them to slip off your hands and

result in damage to the tool and battery cartridge

and a personal injury.

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator on the

upper side of the button, it is not locked completely.

CAUTION:

• Always install the battery cartridge fully until the

red indicator cannot be seen. If not, it may

accidentally fall out of the tool, causing injury to

you or someone around you.

• Do not install the battery cartridge forcibly. If the

cartridge does not slide in easily, it is not being

inserted correctly.

NOTE:

•

The tool does not work with only one battery cartridge.

Tool / battery protection system

The tool is equipped with a tool/battery protection

system. This system automatically cuts off power to the

motor to extend tool and battery life.

The tool will automatically stop during operation if the

tool or battery are placed under one of the following

conditions. In some conditions, the indicators light up.

Overload protection

When the tool is operated in a manner that causes it to

draw an abnormally high current, the tool automatically

stops without any indication. In this situation, turn the

tool off and stop the application that caused the tool to

become overloaded. Then turn the tool on to restart.

Overheat protection for battery

When the battery is overheated, the tool stops

automatically without any indication. The tool does not

start even if pulling the switch trigger. In this situation,

let the battery cool before turning the tool on again.

NOTE:

The battery overheat protection works only with a

battery cartridge with a star marking.

012128

Overdischarge protection

014417

When the remaining battery capacity gets low, the

battery indicator blinks on the applicable battery side.

By further use, the tool stops and the battery indicator

lights up about 10 seconds. In this situation, charge the

battery cartridge.

Switch action

014407

1. Switch trigger

1. Battery indicator

1. Star marking

1. Red indicator

2. Button

3. Battery cartridge

CAUTION:

• Before inserting the battery cartridge into the tool,

always check to see that the switch trigger

actuates properly and returns to the "OFF"

position when released.

To start the tool, simply pull the switch trigger. Tool

speed is increased by increasing pressure on the switch

trigger. Release the switch trigger to stop.

Lighting up the lamp

014408

CAUTION:

• Do not look in the light or see the source of light

directly.

Pull the switch trigger to light up the lamp. The lamp

keeps on lighting while the switch trigger is being pulled.

The light automatically goes out 10 - 15 seconds after

the switch trigger is released.

NOTE:

• Use a dry cloth to wipe the dirt off the lens of lamp.

Be careful not to scratch the lens of lamp, or it

may lower the illumination.

• Do not use thinner or gasoline to clean the lamp.

Such solvents may damage it.

Reversing switch action

014409

This tool has a reversing switch to change the direction

of rotation. Depress the reversing switch lever from the

A side for clockwise rotation or from the B side for

counterclockwise rotation.

When the reversing switch lever is in the neutral

position, the switch trigger cannot be pulled.

CAUTION:

• Always check the direction of rotation before

operation.

• Use the reversing switch only after the tool comes

to a complete stop. Changing the direction of

rotation before the tool stops may damage the tool.

• When not operating the tool, always set the

reversing switch lever to the neutral position.

Selecting the action mode

Rotation with hammering

014397

For drilling in concrete, masonry, etc., depress the lock

button and rotate the action mode changing knob to the

symbol. Use a tungsten-carbide tipped bit.

Rotation only

014398

For drilling in wood, metal or plastic materials, depress

the lock button and rotate the action mode changing

knob to the symbol. Use a twist drill bit or wood bit.

Hammering only

014399

For chipping, scaling or demolition operations, depress

the lock button and rotate the action mode changing

knob to the symbol. Use a bull point, cold chisel,

scaling chisel, etc.

1. Hammering only

1. Rotation only

1. Rotation with

hammering

1. Reversing switch

lever

1. Lamp

CAUTION:

• Do not rotate the action mode changing knob

when the tool is running. The tool will be damaged.

• To avoid rapid wear on the mode change

mechanism, be sure that the action mode

changing knob is always positively located in one

of the three action mode positions.

Torque limiter

The torque limiter will actuate when a certain torque

level is reached. The motor will disengage from the

output shaft. When this happens, the bit will stop turning.

CAUTION:

• As soon as the torque limiter actuates, switch off

the tool immediately. This will help prevent

premature wear of the tool.

• Hole saws cannot be used with this tool. They

tend to pinch or catch easily in the hole. This will

cause the torque limiter to actuate too frequently.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before carrying out

any work on the tool.

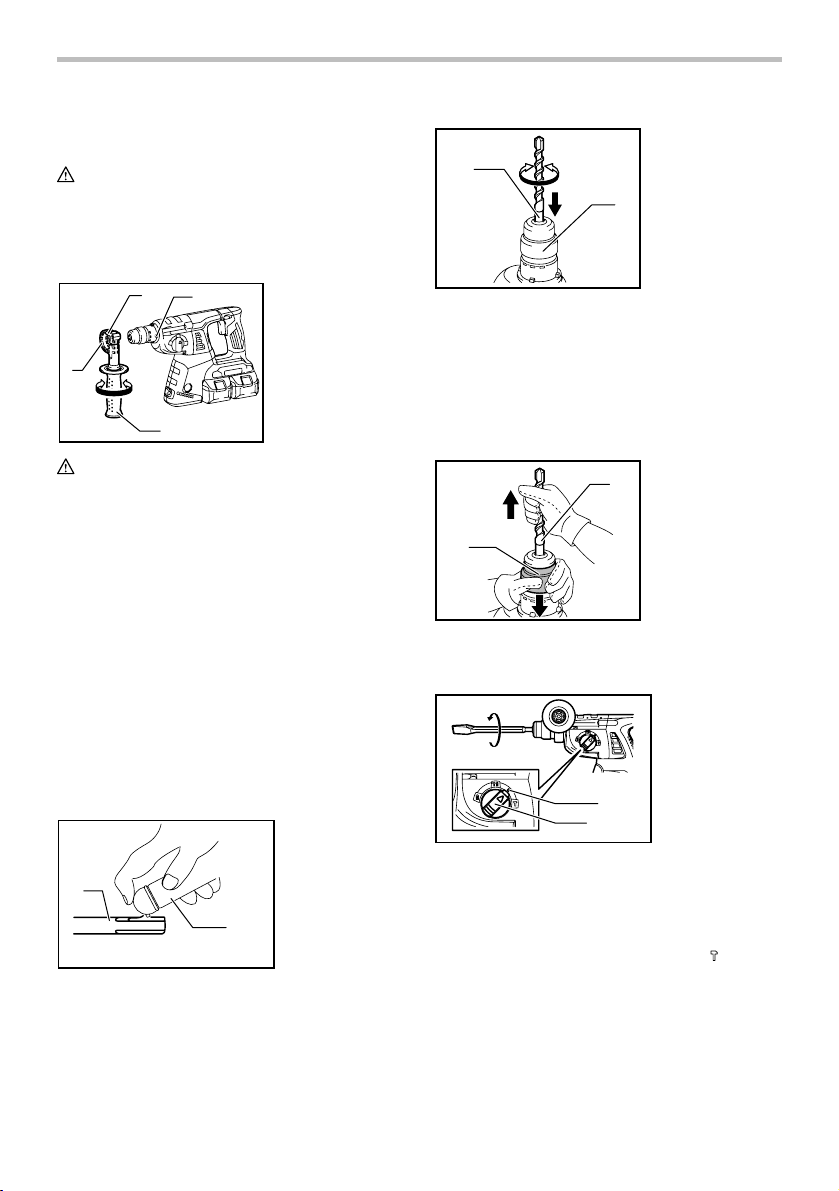

Side grip (auxiliary handle)

014403

CAUTION:

•

Always use the side grip to ensure operating safety.

Install the side grip so that the teeth on the grip fit in

between the protrusions on the tool barrel. Then tighten

the grip by turning clockwise at the desired position. It

may be swung 360° so as to be secured at any position.

Bit grease

Coat the bit shank head beforehand with a small

amount of bit grease (about 0.5 -1 g; 0.02 - 0.04 oz.).

This chuck lubrication assures smooth action and longer

service life.

Installing or removing the bit

Clean the bit shank and apply bit grease before

installing the bit.

009664

Insert the bit into the tool. Turn the bit and push it in until

it engages.

014404

If the bit cannot be pushed in, remove the bit. Pull the

chuck cover down a couple of times. Then insert the bit

again. Turn the bit and push it in until it engages.

After installing, always make sure that the bit is securely

held in place by trying to pull it out.

To remove the bit, pull the chuck cover down all the way

and pull the bit out.

014405

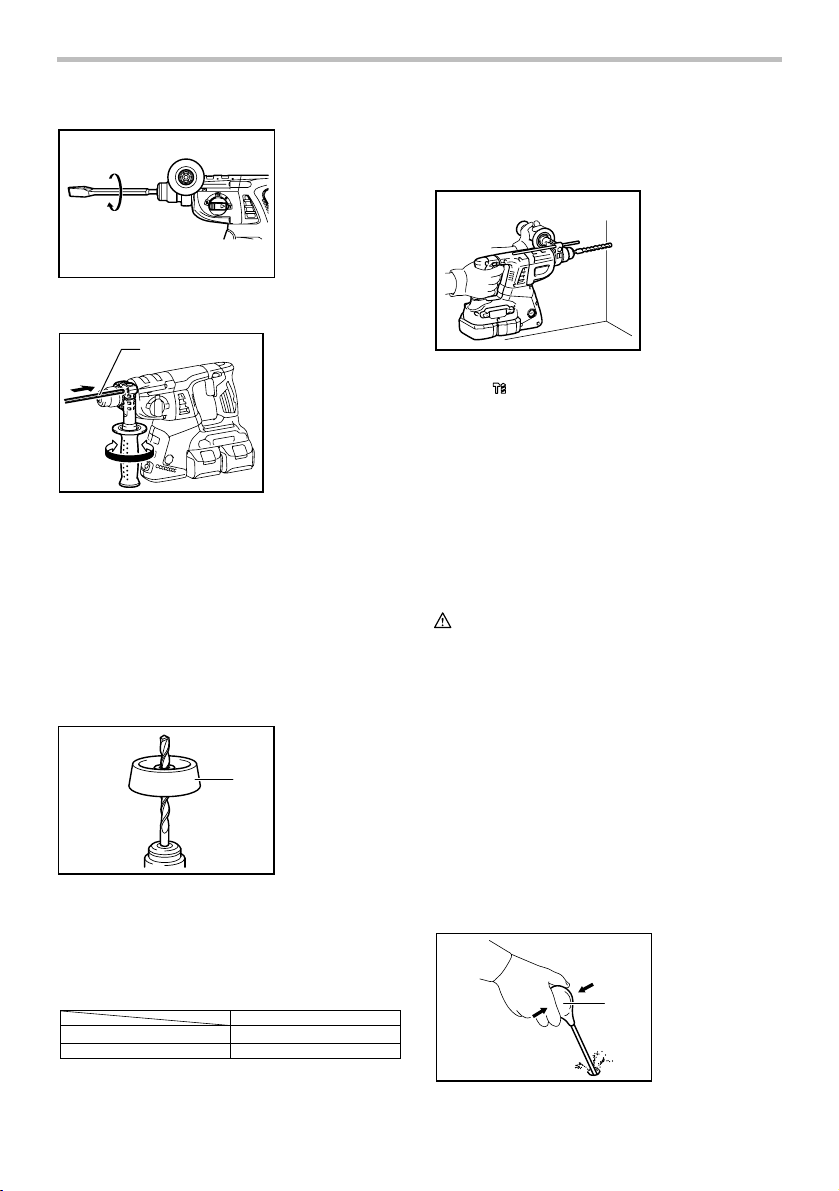

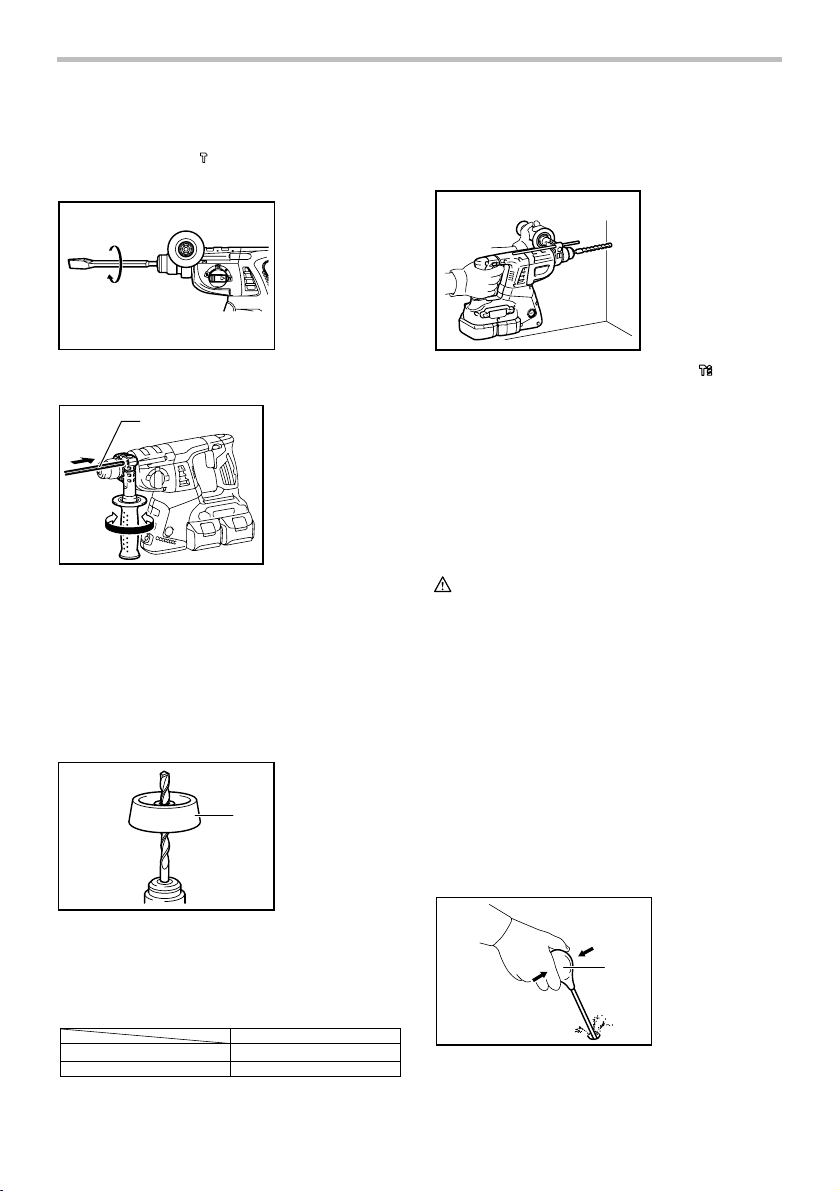

Bit angle (when chipping, scaling or

demolishing)

014420

The bit can be secured at the desired angle. To change

the bit angle, depress the lock button and rotate the

action mode changing knob to the Osymbol. Turn the

1. O symbol

2. Action mode

changing knob

1. Bit

2. Chuck cover

1. Bit

2. Chuck cover

1. Bit shank

2. Bit grease

1. Grip base

2. Teeth

3. Loosen

4. Tighten

5. Side grip

6. Protrusion

bit to the desired angle.

Depress the lock button and rotate the action mode

changing knob to the symbol. Then make sure that

the bit is securely held in place by turning it slightly.

014421

Depth gauge

014406

The depth gauge is convenient for drilling holes of

uniform depth. Loosen the side grip and insert the depth

gauge into the hole in the side grip. Adjust the depth

gauge to the desired depth and tighten the side grip.

NOTE:

•

The depth gauge cannot be used at the position where

the depth gauge strikes against the gear housing.

Dust cup

001300

Use the dust cup to prevent dust from falling over the

tool and on yourself when performing overhead drilling

operations. Attach the dust cup to the bit as shown in

the figure. The size of bits which the dust cup can be

attached to is as follows.

Bit diameter

Dust cup 5 6 mm (1/4") - 14.5 mm (9/16")

Dust cup 9 12 mm (15/32") - 16 mm (5/8")

006386

OPERATION

Hammer drilling operation

014410

Set the action mode changing knob to the symbol.

Position the bit at the desired location for the hole, then

pull the switch trigger.

Do not force the tool. Light pressure gives best results.

Keep the tool in position and prevent it from slipping

away from the hole.

Do not apply more pressure when the hole becomes

clogged with chips or particles. Instead, run the tool at

an idle, then remove the bit partially from the hole. By

repeating this several times, the hole will be cleaned out

and normal drilling may be resumed.

CAUTION:

• There is a tremendous and sudden twisting force

exerted on the tool/bit at the time of hole break-

through, when the hole becomes clogged with

chips and particles, or when striking reinforcing

rods embedded in the concrete. Always use the

side grip (auxiliary handle) and firmly hold the tool

by both side grip and switch handle during

operations. Failure to do so may result in the loss

of control of the tool and potentially severe injury.

NOTE:

Eccentricity in the bit rotation may occur while operating

the tool with no load. The tool automatically centers

itself during operation. This does not affect the drilling

precision.

Blow-out bulb (optional accessory)

002449

After drilling the hole, use the blow-out bulb to clean the

dust out of the hole.

1. Blow-out bulb

1. Dust cup

1. Depth gauge

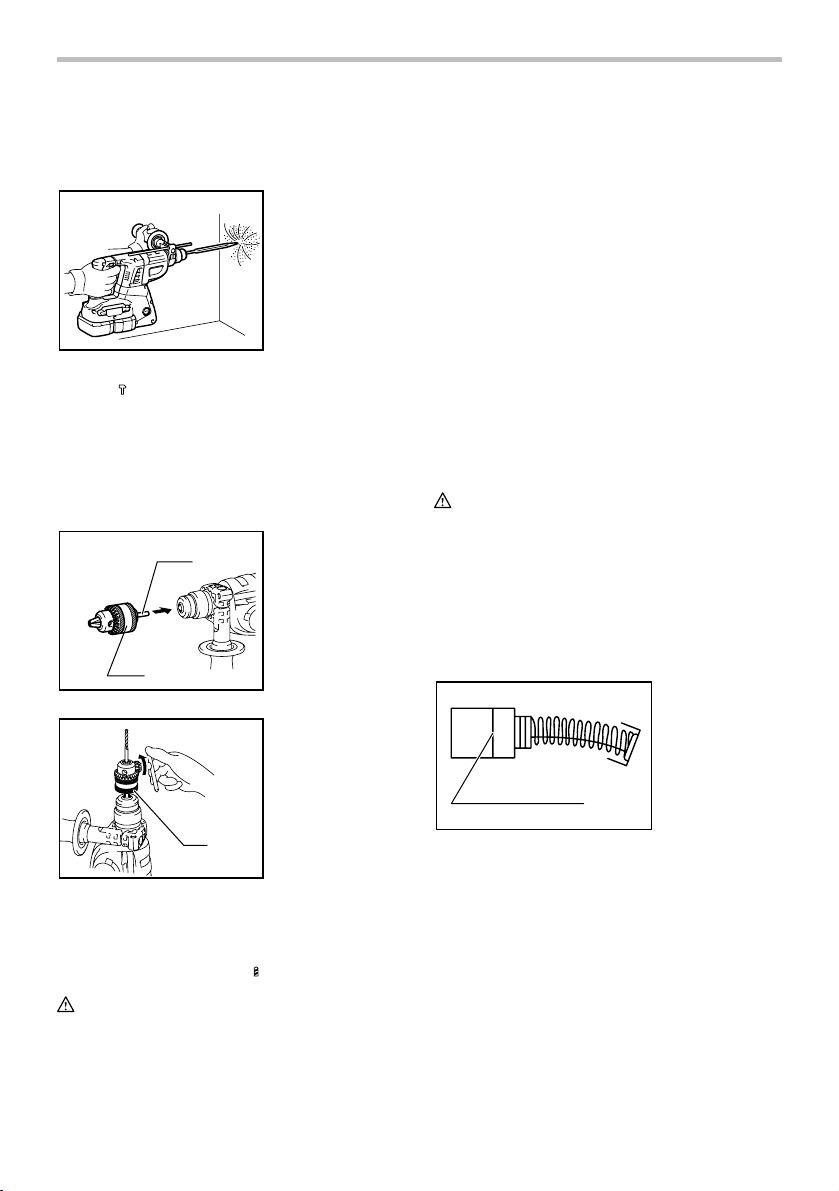

Chipping/Scaling/Demolition

014415

Set the action mode changing knob to the symbol.

Hold the tool firmly with both hands. Turn the tool on

and apply slight pressure on the tool so that the tool will

not bounce around, uncontrolled. Pressing very hard on

the tool will not increase the efficiency.

Drilling in wood or metal

014411

014416

Use the optional drill chuck assembly. When installing it,

refer to "Installing or removing the bit" described on the

previous page.

Set the action mode changing knob so that the pointer

points to the symbol.

CAUTION:

• Never use "rotation with hammering" when the drill

chuck assembly is installed on the tool. The drill

chuck assembly may be damaged. Also, the drill

chuck will come off when reversing the tool.

•

Pressing excessively on the tool will not speed up the

drilling. In fact, this excessive pressure will only serve

to damage the tip of your bit, decrease the tool

performance and shorten the service life of the tool.

• There is a tremendous twisting force exerted on

the tool/bit at the time of hole breakthrough. Hold

the tool firmly and exert care when the bit begins

to break through the workpiece.

• A stuck bit can be removed simply by setting the

reversing switch to reverse rotation in order to

back out. However, the tool may back out abruptly

if you do not hold it firmly.

• Always secure small workpieces in a vise or

similar hold-down device.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before attempting to

perform inspection or maintenance.

• Never use gasoline, benzine, thinner, alcohol or

the like. Discoloration, deformation or cracks may

result.

Replacing carbon brushes

001145

Remove and check the carbon brushes regularly.

Replace when they wear down to the limit mark. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes.

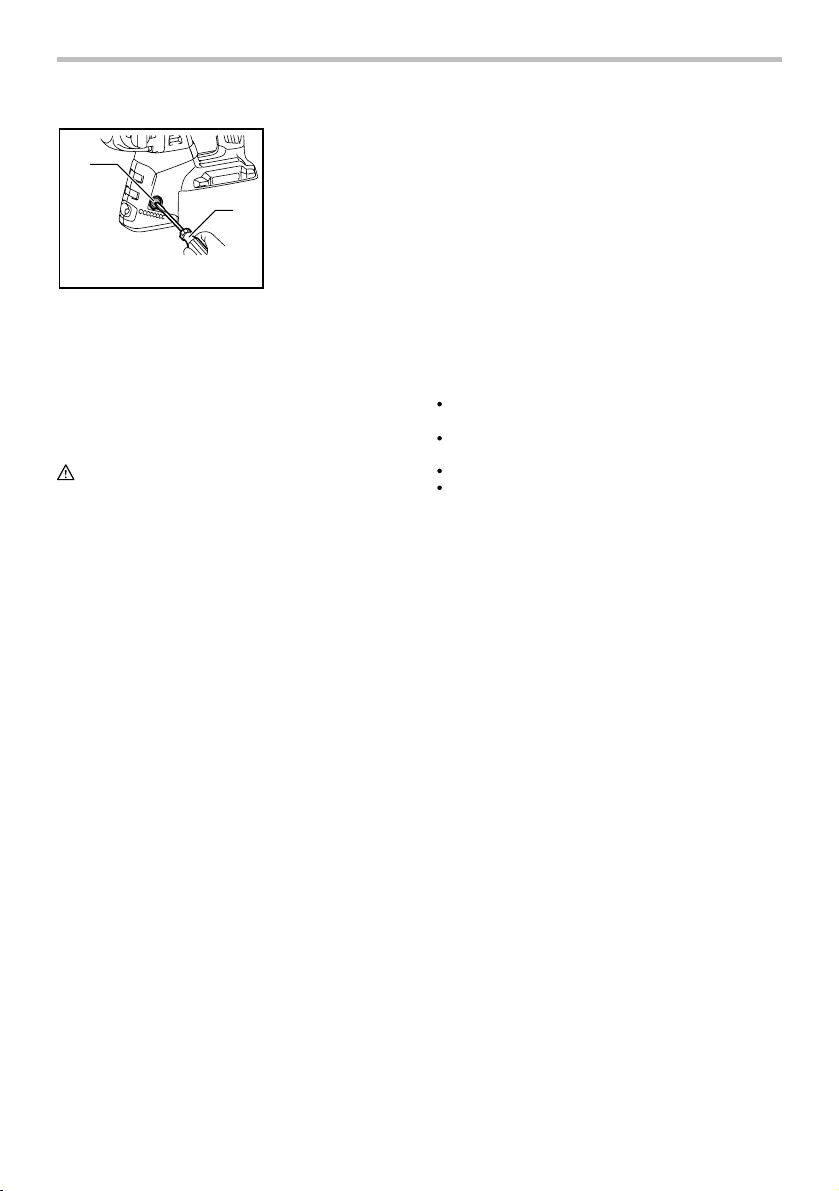

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

014412

Remount the holder cap covers on the tool.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

1. Brush holder cap

2. Screwdriver

1. Limit mark

1. Tighten

2. Drill chuck

1. Chuck adapter

2. Drill chuck

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• SDS-Plus Carbide-tipped bits

• Bull point

• Cold chisel

• Scaling chisel

• Grooving chisel

• Drill chuck assembly

• Drill chuck S13

• Chuck adapter

• Chuck key S13

• Bit grease

• Side grip

• Depth gauge

• Blow-out bulb

• Dust cup

• Dust extractor attachment

• Safety goggles

• Plastic carrying case

• Keyless drill chuck

• Makita genuine battery and charger

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle XRH05

Béton 26 mm (1")

Acier 13 mm (1/2")

Capacités

Bois 32 mm (1-1/4")

Vitesse à vide (RPM) 0 - 1 250 /min

Nombre de frappes par minute 0 - 5 000

Longueur totale 350 mm (13-3/4")

Poids net 4,6 kg (10,1 lbs)

Tension nominale C.C. 36 V

Batterie(s) standard

Avertissement : Utilisez seulement la/les batterie(s) décrite(s).

BL1830 / BL1840

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Remarque : les caractéristiques techniques et la batterie peuvent varier suivant les pays.

• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003

GEA006-2

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises

en garde de sécurité et toutes les instructions.

L'ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d'incendie et/ou

de blessure grave.

Conservez toutes les mises en

garde et instructions pour

référence future.

Le terme ≪outil électrique ≫qui figure dans les

avertissements fait référence à un outil électrique

branché sur une prise de courant (par un cordon

d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière

ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues

pour s'adapter parfaitement aux prises de

courant. Ne modifiez jamais la fiche de

quelque façon que ce soit. N'utilisez aucun

adaptateur de fiche sur les outils électriques

avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de

courant pour lesquelles elles ont été conçues

vous réduirez les risques de choc électrique.

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre

corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie

ou à l'eau. La présence d'eau dans un outil

électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou

débrancher l'outil électrique. Maintenez le

cordon à l'écart des sources de chaleur, de

l'huile, des objets à bords tranchants et des

pièces en mouvement. Le risque de choc

électrique est plus élevé lorsque les cordons sont

endommagés ou enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur

prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour

l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source

d'alimentation protégée par un disjoncteur de

fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10. Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous

utilisez un outil électrique. Évitez d'utiliser un

outil électrique si vous êtes fatigué ou si vous

avez pris une drogue, de l'alcool ou un

médicament. Un moment d'inattention pendant

l'utilisation d'un outil électrique peut entraîner une

grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur

pour la vue. Les risques de blessure seront

moins élevés si vous utilisez des dispositifs de

protection tels qu'un masque antipoussières, des

chaussures à semelle antidérapante, une coiffure

résistante ou une protection d'oreilles.

12.

Évitez les démarrages accidentels. Assurez-vous

que l’interrupteur soit en position d'arrêt avant de

brancher l'outil à la prise électrique et/ou au bloc-

piles, avant de prendre ou de transporter l’outil.

Vous ouvrez la porte aux accidents si vous

transportez les outils électriques avec le doigt sur

l’interrupteur ou si vous les branchez alors que

l’interrupteur est en position de marche.

13. Retirez toute clé de réglage ou de serrage

avant de mettre l'outil sous tension. To ute c l é

laissée en place sur une pièce rotative de l'outil

électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil

dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez

maintenir cheveux, vêtements et gants à

l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements

amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de

collecte de la poussière, assurez-vous qu'ils

sont correctement raccordés et qu'ils sont

utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les

risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l'outil électrique

adéquat et respectez le régime pour lequel il a

été conçu, il effectuera un travail de meilleure

qualité et de façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de

marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un

danger et doit être réparé.

19. Débranchez la fiche de la source

d'alimentation et/ou retirez le bloc-piles de

l'outil électrique avant d'effectuer tout réglage,

de changer un accessoire ou de ranger l'outil

électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de

l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l'utiliser si elle n'est

pas familiarisée avec l'outil électrique ou les

présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n'en connaissent pas le

mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune

pièce n’est cassée et que l’outil électrique n’a

subi aucun dommage affectant son bon

fonctionnement. Le cas échéant, faites

réparer l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l'entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera

plus facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres

que celles prévues peut entraîner une situation

dangereuse.

Utilisation et entretien des outils alimentés par

batterie

24. Pour recharger, utilisez uniquement le

chargeur spécifié par le fabricant. L'utilisation

d'un chargeur conçu pour un type donné de bloc-

piles comporte un risque d'incendie lorsqu'il est

utilisé avec un autre type de bloc-piles.

25. N'utilisez un outil électrique qu'avec le bloc-

piles conçu spécifiquement pour cet outil. Il y

a risque de blessure ou d'incendie si un autre

bloc-piles est utilisé.

26. Lorsque vous n'utilisez pas le bloc-piles,

rangez-le à l'écart des objets métalliques tels

que trombones, pièces de monnaie, clés,

clous, vis ou autres petits objets métalliques

qui risquent d'établir une connexion entre les

bornes. La mise en court-circuit des bornes de

batterie peut causer des brûlures ou un incendie.

27. Dans des conditions d'utilisation inadéquates

de la batterie, il peut y avoir fuite d'électrolyte;

évitez tout contact avec ce liquide. En cas de

contact accidentel, rincez avec beaucoup

d’eau. Si le liquide pénètre dans vos yeux, il

faut aussi consulter un médecin. L'électrolyte

qui s'échappe de la batterie peut causer des

irritations ou des brûlures.

Réparation

28. Faites réparer votre outil électrique par un

réparateur qualifié qui utilise des pièces de

rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera

ainsi assuré.

29. Suivez les instructions de lubrification et de

changement des accessoires.

30. Maintenez les poignées de l'outil sèches,

propres et exemptes d'huile ou de graisse.

GEB046-2

CONSIGNES DE SÉCURITÉ

POUR LE MARTEAU ROTATIF

SANS FIL

1. Portez des protections d'oreilles. L'exposition

au bruit peut entraîner des lésions de l'ouïe.

2. Utilisez la ou les poignées auxiliaires si elles

sont fournies avec l'outil. Toute perte de

maîtrise comporte un risque de blessure.

Tenez l'outil par ses surfaces de prise isolées

pendant toute opération où l’accessoire de

coupe pourrait venir en contact avec un câblage

dissimulé.

En cas de contact avec un conducteur

sous tension, les pièces métalliques à découvert de

l'outil pourraient devenir sous tension et risqueraient

de transmettre une décharge électrique à l'utilisateur.

4. Portez un casque rigide (casque de sécurité)

ainsi que des lunettes de sécurité et/ou un

écran facial. Les lunettes ordinaires et les

lunettes de soleil ne constituent PAS des

lunettes de sécurité. Le port d'un masque à

poussière et de gants épais est également

fortement recommandé.

5. Assurez-vous que le foret est bien serré avant

d'utiliser l'outil.

Même dans des conditions d'utilisation

ordinaires, l'outil produit des vibrations. Les vis

peuvent ainsi se relâcher facilement et risquent

d'entraîner une rupture de pièce ou de causer

un accident. Avant l'utilisation, vérifiez avec

précaution que les vis sont bien serrées.

7. Par temps froid ou lorsque l'outil est resté

inutilisé pendant une longue période, faites-le

réchauffer pendant quelques minutes en le

faisant fonctionner à vide. Cela réchauffera le

lubrifiant. Sans un réchauffement adéquat, le

martelage s'effectue difficilement.

8. Adoptez toujours une position de travail vous

assurant d'un bon équilibre.

Assurez-vous qu'il n'y a personne plus bas

lorsque vous utilisez l'outil en position élevée.

9. Tenez l'outil fermement à deux mains.

10.

Gardez vos mains éloignées des pièces mobiles.

11. N'abandonnez pas l'outil alors qu'il tourne. Ne

faites fonctionner l'outil qu'une fois que vous

l'avez bien en main.

12. Pendant l'utilisation de l'outil, ne le pointez

vers personne dans la zone de travail. Vous

risqueriez de blesser gravement quelqu'un en

cas d'éjection du foret.

13. Ne touchez pas le foret ou les parties situées

près du foret immédiatement après

l'utilisation ; ils peuvent être extrêmement

chauds et brûler votre peau.

14. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter

l'inhalation de ces poussières ou leur contact

avec la peau. Conformez-vous aux consignes

de sécurité du fournisseur du matériau.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une

utilisation répétée) par un sentiment d'aisance ou

de familiarité avec le produit en négligeant les

consignes de sécurité qui accompagnent le produit.

L'utilisation non sécuritaire ou incorrecte de cet

outil comporte un risque de blessure grave.

USD302-1

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

･volts

･courant continu

･vitesse à vide

･tours ou alternances par minute

･nombre de frappes

ENC007-8

CONSIGNES DE SÉCURITÉ

IMPORTANTES

POUR LA BATTERIE

1. Avant d'utiliser la batterie, lisez toutes les

instructions et précautions relatives (1) au

chargeur de batterie, (2) à la batterie, et (3) à

l'outil utilisant la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement l'utilisation si le temps

de fonctionnement devient excessivement

court. Il y a risque de surchauffe, de brûlures,

voire d'explosion.

4. Si l'électrolyte pénètre dans vos yeux, rincez-

les à l'eau claire et consultez immédiatement

un médecin. Il y a risque de perte de la vue.

5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun

matériau conducteur.

(2) Évitez de ranger la batterie dans un

conteneur avec d'autres objets

métalliques, par exemple des clous, des

pièces de monnaie, etc.

(3) Évitez d'exposer la batterie à l'eau ou à la

pluie.

Un court-circuit de la batterie pourrait

provoquer un fort courant, une surchauffe,

parfois des brûlures et même une panne.

6. Ne rangez pas l'outil ou la batterie dans des

endroits où la température risque d'atteindre

ou de dépasser 50 ﾟC (122 ﾟF).

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement

épuisée. La batterie peut exploser au contact

du feu.

8. Prenez garde d'échapper ou de heurter la

batterie.

9. N'utilisez pas une batterie si elle est

endommagée.

10. Suivez la réglementation locale concernant la

mise au rebut de la batterie.

CONSERVEZ CE MODE

D'EMPLOI.

Conseils pour obtenir la durée de service

maximale de la batterie

1. Rechargez la batterie avant qu'elle ne soit

complètement déchargée.

Arrêtez toujours l'outil et rechargez la batterie

quand vous remarquez que la puissance de

l'outil diminue.

2. Ne rechargez jamais une batterie

complètement chargée.

La surcharge réduit la durée de service de la

batterie.

3. Rechargez la batterie à une température

ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ

F - 104 ﾟF). Si la batterie est chaude, laissez-

la refroidir avant de la recharger.

4. Rechargez la batterie tous les six mois si

l'appareil n'est pas utilisé pendant de longues

périodes.

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et que sa batterie est retirée avant de l'ajuster ou

de vérifier son fonctionnement.

Installation ou retrait de la batterie

014402

ATTENTION:

• Mettez toujours l'appareil hors tension avant

d'installer ou de retirer la batterie.

• Tenez fermement l'outil et la batterie lors de

l'installation ou du retrait de cette dernière.

Sinon, l'outil et la batterie pourraient vous glisser

des mains, ce qui risque d'endommager l'outil et la

batterie, ou encore de provoquer des blessures.

Pour retirer la batterie, faites-la glisser de l'outil tout en

faisant glisser le bouton se trouvant à l'avant.

Pour installer la batterie, alignez sa languette sur la

rainure pratiquée dans le boîtier, et glissez la batterie en

place. Insérez-la à fond jusqu'à ce que vous entendiez

un clic. Si vous pouvez voir l'indicateur rouge situé sur

le dessus du bouton, la batterie n'est pas complètement

verrouillée.

ATTENTION:

• Installez toujours la batterie à fond jusqu’à ce que

vous ne puissiez plus voir l’indicateur rouge. Dans

le cas contraire, elle pourrait tomber de l'outil et

entraîner des blessures.

1. Indicateur rouge

2. Bouton

3. Batterie

• Ne forcez pas sur la batterie pour l'installer. Si la

batterie ne glisse pas facilement, c'est qu'elle n'est

pas insérée correctement.

NOTE:

• L’outil ne fonctionne pas lorsqu’une seule batterie

est en place.

Système de protection de l’outil/de la batterie

L’outil est équipé d’un système de protection de

l’outil/de la batterie. Ce système coupe

automatiquement l’alimentation du moteur pour

augmenter la durée de vie de l’outil et de la batterie.

L’outil s’arrête automatiquement pendant l’utilisation

lorsque l’outil ou la batterie est dans l’une des situations

suivantes. Dans certaines conditions, les indicateurs

s’allument.

Dispositif de protection contre la surcharge

Lorsque l'outil est actionné de sorte qu'il utilise un

courant élevé anormal, l'outil s'arrête automatiquement

sans indication. Dans cette situation, éteignez l'outil et

arrêtez l’application qui a causé la surcharge de l’outil.

Puis rallumez l'outil pour recommencer.

Protection de surchauffe de la batterie

Lorsque la batterie est en surchauffe, l'outil s'arrête

automatiquement sans aucune indication. L'outil ne

démarre pas même en appuyant sur la gâchette. Dans

cette situation, laissez refroidir la batterie avant

d'allumer de nouveau l'outil.

NOTE:

La protection de surchauffe de la batterie fonctionne

uniquement avec les batteries comportant un repère en

forme d’étoile.

012128

Protection contre la décharge complète

014417

Lorsque la capacité restante de la batterie est faible,

l’indicateur de la batterie clignote à côté de la batterie

concernée. Si l’utilisation est poursuivie, l’outil s’arrête

et l’indicateur de la batterie s’allume pendant environ 10

secondes. Dans cette situation, rechargez la batterie.

Interrupteur

014407

ATTENTION:

• Avant d'insérer la batterie dans l'outil, vérifiez

toujours que la gâchette fonctionne bien et revient

en position d'arrêt lorsque relâchée.

Pour mettre l'outil en marche, appuyez simplement sur

la gâchette. La vitesse de l'outil augmente à mesure

que l'on accroît la pression exercée sur la gâchette.

Pour l'arrêter, relâchez la gâchette.

Allumage de la lampe

014408

ATTENTION:

• Evitez de regarder directement le faisceau

lumineux ou sa source.

Appuyez sur la gâchette pour allumer la lampe. La

lampe demeure allumée tant que la pression sur la

gâchette est maintenue. Lorsque vous relâchez la

gâchette, la lumière s'éteint d'elle-même au bout de 10

à 15 secondes.

NOTE:

• Utilisez un chiffon sec pour essuyer la saleté qui

recouvre la lentille de la lampe. Prenez garde de

rayer la lentille de la lampe, pour éviter une

diminution de l'éclairage.

• Ne pas utiliser de diluant ou d'essence pour

nettoyer la lampe. De tels produits solvants

risqueraient de l'endommager.

1. Lampe

1. Gâchette

1. Indicateur de

batterie

1. Étoile

Inverseur

014409

L'outil possède un inverseur qui permet de changer le

sens de rotation. Enfoncez le levier inverseur du côté A

pour une rotation dans le sens des aiguilles d'une

montre, ou du côté B pour une rotation dans le sens

inverse des aiguilles d'une montre.

La pression sur la gâchette n'est pas possible lorsque le

levier inverseur se trouve en position neutre.

ATTENTION:

• Vérifiez toujours le sens de rotation avant de

mettre l'outil en marche.

• N'actionnez l'inverseur qu'une fois que l'outil est

complètement arrêté. Si vous changez le sens de

rotation avant l'arrêt de l'outil, vous risquez de

l'endommager.

• Lorsque vous n'utilisez pas l'outil, placez toujours

le levier inverseur en position neutre.

Sélection du mode de fonctionnement

Rotation avec martelage

014397

Pour percer du béton, de la maçonnerie, etc., appuyez

sur le bouton de verrouillage et tournez le bouton de

changement de mode sur le symbole . Utilisez un

foret à pointe au carbure de tungstène.

Rotation seulement

014398

Pour percer les matériaux de bois, de métal ou de

plastique, appuyez sur le bouton de verrouillage et

tournez le levier de changement de mode sur le

symbole . Utilisez un foret hélicoïdal ou un foret à bois.

Martelage seulement

014399

Pour les opérations de burinage, d'écaillage et de

démolition, appuyez sur le bouton de verrouillage et

tournez le levier de changement de mode sur le

symbole . Utilisez une pointe à béton, un ciseau à

froid, un ciseau à écailler, etc.

ATTENTION:

• Ne tournez pas le bouton de changement de

mode pendant que l'outil tourne. Cela

endommagerait l'outil.

• Pour éviter toute usure prématurée du mécanisme

de changement de mode, veillez à ce que le

bouton de changement de mode soit toujours bien

réglé sur l'un des trois modes.

Limiteur de couple

Le limiteur de couple se déclenche lorsqu'un certain

niveau de couple est atteint. Le moteur se désaccouple

du porte-outil. Dans ce cas, le foret cesse de tourner.

ATTENTION:

• Coupez le contact dès que le limiteur de couple se

déclenche. Ceci permettra d'éviter toute usure

prématurée de l'outil.

• Avec cet outil vous ne pouvez pas utiliser les scies

trepans. Ils ont tendance à se bloquer,

déclenchant constamment le limiteur de couple.

1. Martelage

seulement

1. Rotation

seulement

1. Rotation avec

martelage

1. Levier inverseur

ASSEMBLAGE

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et que sa batterie est retirée avant d'effectuer tout

travail dessus.

Poignée latérale (poignée auxiliaire)

014403

ATTENTION:

• Utilisez toujours la poignée latérale pour assurer

votre sécurité.

Installez la poignée latérale pour que les dents

s'encastrent parfaitement entre les protubérances du

corps de foret de l'outil. Puis serrez la poignée en

tournant dans le sens des aiguilles d'une montre jusqu'à

la position souhaitée. On la fera tourner à 360° pour

être sécuritaire en toute position.

Graisse rose

Avant de procéder, enduisez la queue du foret d'une

légère couche de graisse (environ 0,5 -1 g; 0,02 – 0,04

oz.). Cette lubrification du porte-outil assurera un

fonctionnement en douceur et une longue durée de

service.

Installation et retrait du embout

Nettoyez la queue du foret et enduisez-la de graisse à

foret avant d'installer le foret.

009664

Insérez le foret dans l'outil. Tournez le foret puis

enfoncez-le jusqu'à ce qu'il soit engagé.

014404

S'il n'est pas possible d'enfoncer le foret, retirez-le. Tirez

vers le bas le couvercle du mandrin à quelques reprises.

Réinsérez ensuite le foret. Tournez le foret puis

enfoncez-le jusqu'à ce qu'il soit engagé.

Après l'installation, vérifiez toujours que le foret est

solidement fixé en essayant de le sortir.

Pour retirer le foret, tirez le couvercle du mandrin à fond

vers le bas puis dégagez le foret.

014405

Orientation du foret (lors d'un burinage, d'un

écaillage, ou de travaux de démolition)

014420

Il est possible de fixer le foret sur l'angle désiré. Pour

modifier l'angle, appuyez sur le bouton de verrouillage

et tournez le bouton de changement de mode sur le

symbole O. Tournez le foret à l'angle voulu.

Pressez le bouton de verrouillage et tourner le bouton

de changement de mode jusqu'au symbole . Orienter

le foret jusqu'à l'angle souhaité.

1. Symbole "O"

2. Bouton de

changement de

mode

1. Embout

2. Couvercle du

mandrin

1. Embout

2. Couvercle du

mandrin

1. Queue du foret

2. Graisse à foret

1. Base de la

poignée

2. Dents

3. Desserrer

4. Serrer

5. Poignée latérale

6. Saillie

014421

Jauge de profondeur

014406

Le gabarit de profondeur vous permet de percer des

trous de même profondeur. Desserrez la poignée

latérale et insérez le gabarit de profondeur dans l'orifice

de la poignée latérale. Réglez le gabarit à la profondeur

désirée puis serrez la poignée latérale.

NOTE:

• Le gabarit de profondeur ne pourra pas être utilisé

dans les positions où son extrémité arrière vient

buter contre le carter.

Collecteur de poussières

001300

Pour éviter que la poussière qui s'échappe du trou ne

tombe sur vous lors d'un travail au-dessus de la tête,

utilisez le collecteur de poussières. Engagez le

collecteur sur le foret comme indiqué sur la figure. La

taille de forets qu'il est possible de fixer au collecteur est

comme suit.

Diamètre du foret

Collecteur de poussières 5 6 mm (1/4") - 14,5 mm (9/16")

Collecteur de poussières 9 12 mm (15/32") - 16 mm (5/8")

006386

UTILISATION

Perçage avec martelage

014410

Réglez le bouton de changement de mode sur le

symbole .

Posez la pointe du foret à l'emplacement du trou à

percer et pressez sur la gâchette.

Ne forcez pas sur l'outil. Une pression légère vous

donnera les meilleurs résultats. Maintenez bien l'outil en

position et veillez qu'il ne dérape pas hors du trou.

N'augmentez pas la pression sur l'outil lorsque le trou

est bouché par des copeaux ou des particules. Au

contraire, laissez le moteur tourner au ralenti, puis

retirez en partie le foret du trou. Si vous répétez cette

opération plusieurs fois de suite, le trou se débouchera,

et vous pourrez reprendre le perçage normalement.

ATTENTION:

•

Une force énorme s'exerce sur le foret et l'outil

lorsque le foret émerge sur la face opposée, lorsque

le trou est encombré de copeaux ou de particules, ou

lors de la frappe sur des barres d'armature

encastrées dans le béton. Utilisez toujours la poignée

latérale (poignée auxiliaire) et tenez fermement l'outil

par la poignée latérale et par la poignée revolver lors

des travaux. Sinon, vous risquez de perdre le contrôle

de l'outil et de subir une blessure grave.

NOTE:

Lorsque l'outil fonctionne à vide, il se peut que le foret

tourne de manière excentrique. L'outil se centrera lui-

même lors de l'utilisation avec charge. La précision du

perçage n'est donc pas affectée.

Poire soufflante (accessoire en option)

002449

1. Poire soufflante

1. Collecteur de

poussières

1. Jauge de

profondeur

Une fois le trou percé, utilisez la poire soufflante pour

retirer la poussière du trou.

Burinage / Ecaillage / Démolition

014415

Réglez le bouton de changement de mode sur le

symbole .

Tenez votre outil fermement à deux mains. Mettez le

contact et appliquez une légère pression sur l'outil de

façon qu'il ne risque pas de sauter d'un côté ou de

l'autre. Appliquer une pression excessive n'augmentera

pas l'efficacité de l'opération.

Perçage du bois ou du métal

014411

014416

Utilisez l'ensemble mandrin en option. Lorsque vous

l'installez, référez-vous à la section ''Installation ou

retrait du foret'', à la page précédente.

Réglez le bouton de changement de mode de sorte que

le pointeur indique le symbole .

ATTENTION:

• N'utilisez jamais la "rotation et frappe" lorsque le

portemandrin est engagé dans l'outil, car vous

pourriez endommager l'ensemble. Par ailleurs, le

verrouillage n'étant pas assuré, vous risquez de

voir l'ensemble mandrin se détacher et tomber par

terre.

• Une pression excessive sur l'outil n'accélère pas

le perçage. Au contraire, elle risque

d'endommager la pointe du foret, de réduire le

rendement de l'outil et donc sa durée de service.

• Une force énorme s'exerce sur le foret et l'outil

lorsque le foret émerge sur la face opposée.

Tenez l'outil fermement et faites bien attention

lorsque le foret commence à sortir de la face

opposée de la pièce.

• Un foret coincé peut se retirer en plaçant

l'inverseur sur la direction opposée. Il faut alors

faire très attention car l'outil risque de reculer

brusquement si vous ne le tenez pas fermement.

• Lorsque vous travaillez sur de petites pièces,

fixez-les toujours dans un étau ou à l’aide d’un

outil de retenue similaire.

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et que la batterie est retirée avant d'y effectuer

tout travail d'inspection ou d'entretien.

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une

décoloration, une déformation, ou la formation de

fissures peuvent en découler.

Remplacement des charbons

001145

Retirez et vérifiez régulièrement les charbons.

Remplacez-les lorsqu'ils sont usés jusqu'au trait de

limite d'usure. Maintenez les charbons propres et en

état de glisser aisément dans les porte-charbon. Les

deux charbons doivent être remplacés en même temps.

N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de porte-

charbon. Enlevez les charbons usés, insérez-en de

nouveaux et revissez solidement les bouchons de

porte-charbon.

1. Trait de limite

d'usure

1. Serrer

2. Mandrin

1. Adaptateur de

mandrin

2. Mandrin

014412

Remontez les couvercles de porte-charbon sur l'outil.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, tout autre travail d'entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l'usine Makita,

exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita

spécifié dans ce mode d'emploi. L'utilisation de

tout autre accessoire ou pièce complémentaire

peut comporter un risque de blessure. N'utilisez

les accessoires ou pièces qu'aux fins auxquelles

ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

• Foret à pointe en carbure de tungstène SDS-Plus

• Pointe à béton

• Ciseau à froid

• Ciseau à écailler

• Ciseau à rainure

• Ensemble mandrin

• Mandrin S13

• Adaptateur de mandrin

• Clé à mandrin S13

• Graisse rose

• Poignée latérale

• Jauge de profondeur

• Poire soufflante

• Collecteur de poussières

• Aspirateur

• Lunettes de sécurité

• Mallette de transport en plastique

• Mandrin auto-serrant

• Chargeur et batterie authentiques Makita

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

1. Bouchon de

porte-charbon

2. Tournevis

Table of contents

Languages:

Other Makita Hammer Drill manuals

Makita

Makita HP2050 User manual

Makita XRH05 User manual
