Manultec ORCA BAY MT-E.8012 User manual
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
1
EQUALIZER MT-E.8012 ORCA BAY
USER MANUAL
!
WARNING: HIGH VOLTAGE – RISK OF ELECTRIC SHOCK
Do not open chassis. Check if the right voltage
(120V/240V) is selected before connecting the MT-
E.8012 ORCA BAY to the main power supply. If the
device is damaged or does not work as expected,
refer to qualified service staff only. Never use
damaged power chords. Replace fuse with the
same type and value only: 0,5A (120V); 0,25A
(240V) Insure yourself that the MT-E.8012 ORCA
BAY is connected via grounded junction. Hold the
device off splash water, moisture and other
liquids. Do not use the MT-E.8012 ORCA BAY in the
near of water or in wet surroundings.
CAUTION: TEMPERATURE – CHASSIS MAY BECOME HOT
DURING OPERATION
Do not install any heat sources (for instance
radiators or stoves) close to the device. Avoid
direct solar irradiation. Do not block the
circulation vents. Warm air has to draw off. Let
enough free rack-space around the unit to avoid
overheating. Do not install power amps near the
device.
WARNING: INCORRECT INSTALLATION – CONNECTION MAY
CAUSE DAMAGE
Do not connect power amp-outputs to the MT-E.
8012 ORCA BAY. Install the device on solid
components only or mount it proper into an
adequate rack, as found in professional studio
environments.
WARNING: CONDENSED WATER (LIQUID) MAY CAUSE DAMAGE
Condensed water inside the device may occur,
when you move the device from a cold place to a
warm room. To avoid damaging the MT-E.8012
ORCA BAY always wait until the device has
reached room temperature before switching it on.
IMPORTANT SAFETY AND
MAINTENANCE INSTRUCTIONS
ENGLISH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
4

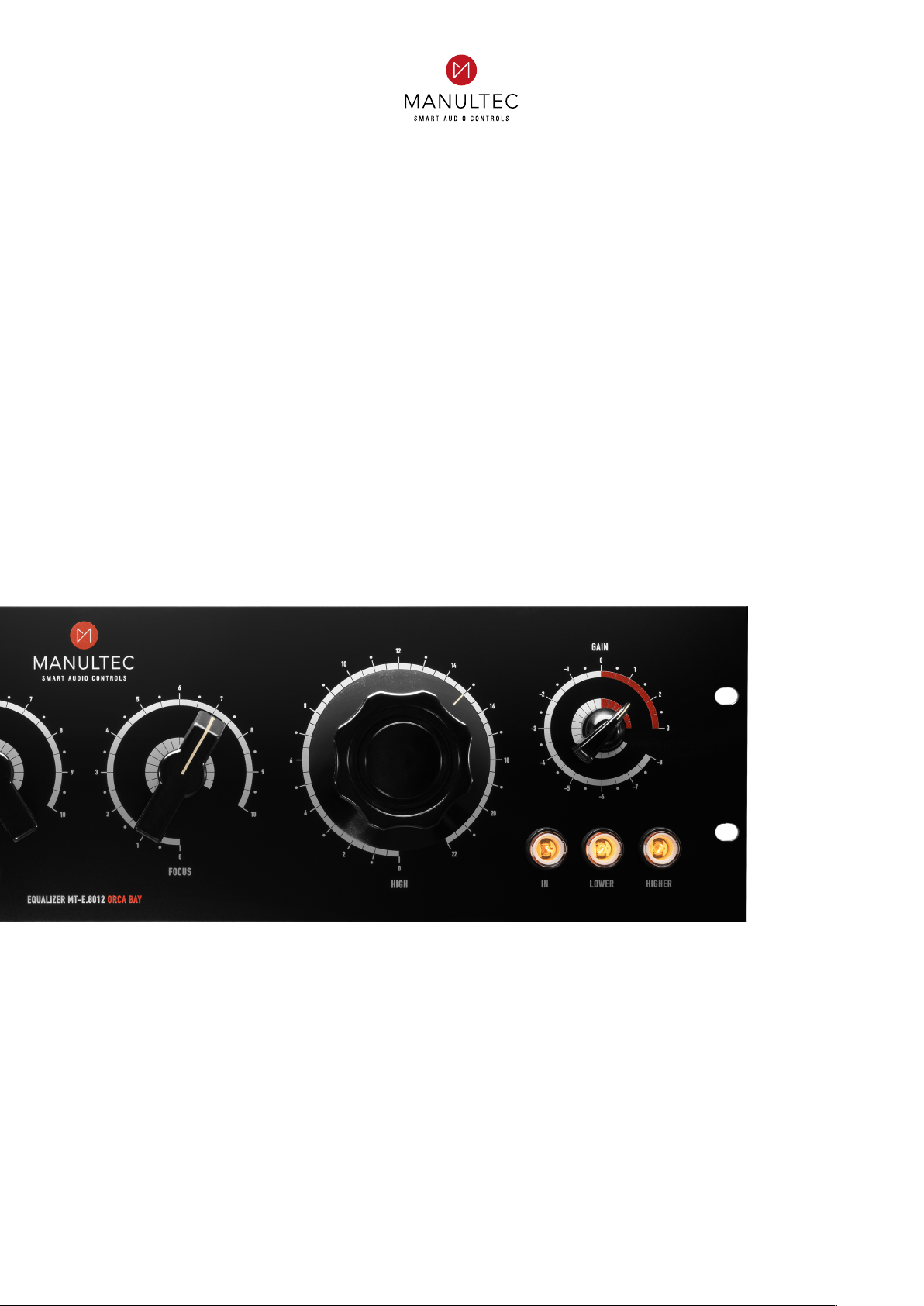

The MT-E.8012 ORCA BAY is the new flagship analog hardware equalizer from
MANULTEC - Smart Audio Controls. The unit stands out with unique sonic
character only met by its exquisite beauty. It takes the knowledge and research we
cultivated in the last years to the next level, by re-examining every detail to enhance
sound and feel. MANULTEC´s sophisticated circuit provides ultra tight low end and
vibrant dynamic projection to highlight the distinct sound of the ORCA. The minimal,
yet beautiful design offers a timeless appearance and makes this equalizer an
absolute joy to use.
FEATURES
• Powerful stereo solid state equalizer with all passive tone sculpting circuit
• Manufactured with premium selected components
• Ease of operation through clearly arranged interface design
• Antique bakelite knobs for comfortable handling. (New Old Stock)
• Subbass meter “DUBBY’s Lämple” indicating low frequency content
• Hand-crafted in Germany
ABOUT THIS UNIT
ENGLISH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
5
COMPONENTS
• Transformer balanced in- and outputs
• Hand-wound inductors for high boost
• Discrete opamp make-up gain powers the output transformers
• To handle high levels without overloading, the Gain control in 1/2 dB steps
is placed before the output amplifier
• Strictly handwired with VOVOX sound conductors (purum certified)
• Available in two versions:
• Standard: LOW, HIGH, GAIN are stepped switches, ATTEN, FOCUS are potentiometers.
• Mastering Edition: All switches are stepped for total recall.
TECHNICAL SPECIFICATIONS
• Input Impedance: > 12 kΩ(transformer balanced with current booster) !
• Input-/Output transformer balanced !
• Input Level (max): + 27 dBu (1% THD)
• Output Level (max): + 29,5 dBu (1% THD)
• Noise: -87 dBu (IEC-A, GAIN position @ +3 dB)
• Dynamic Range: 114 dB (GAIN position @ +3 dB) !
• Frequency Response: 6 Hz - 70 kHz (0/-1 dB) / 20 Hz - 20 Khz (+/-0,2 dB) !
• Mains Voltage: 120V or 240V !
• Dimensions (W x H x D): 483 x 133 x 147 mm (19” / 3U) !
• Weight: 4,5 kg !
COMPONENTS & SPECS
ENGLISH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
6

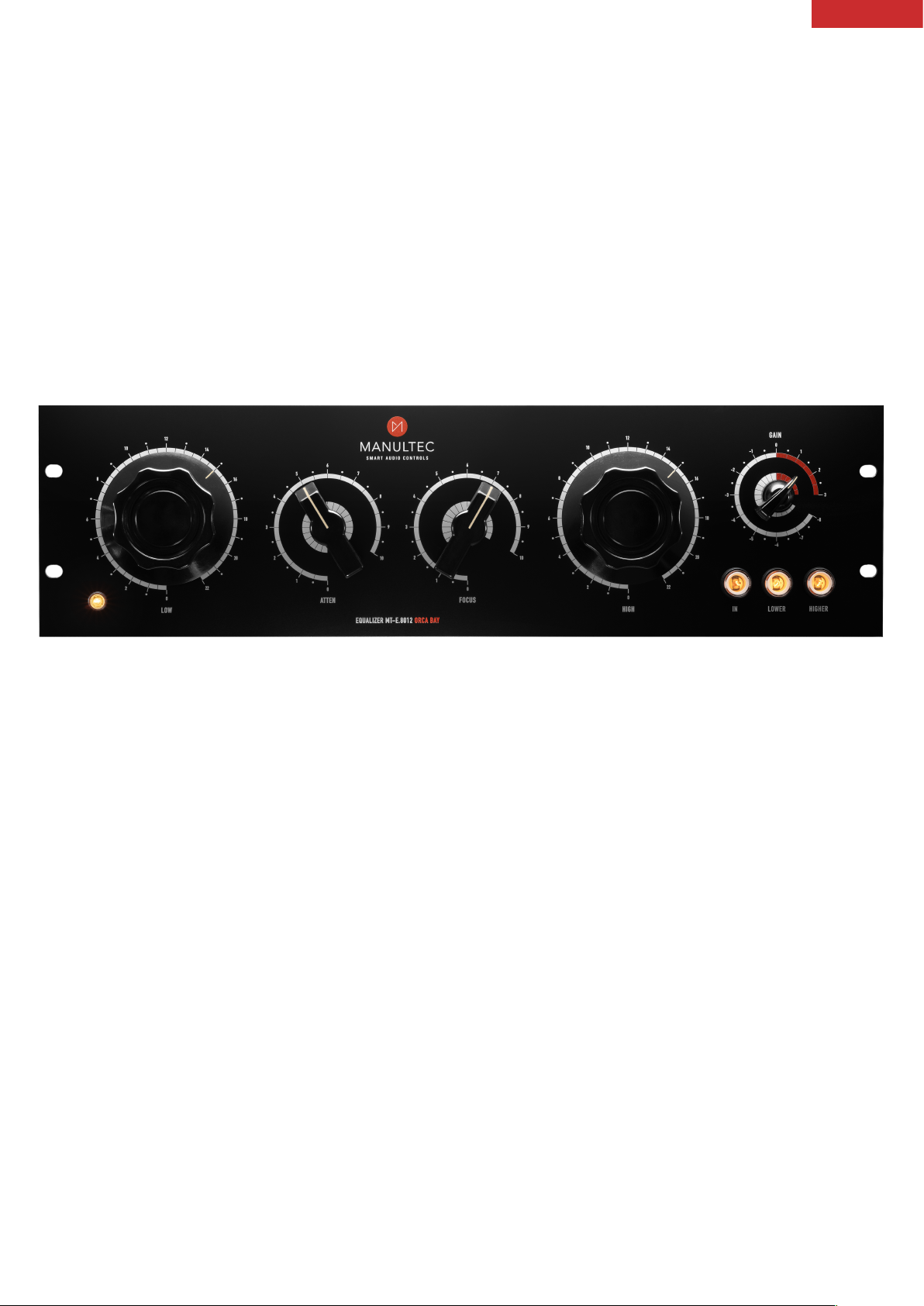

PANEL LAYOUT
FUNCTIONS (FROM LEFT TO RIGHT)
LAMP Subbass meter “DUBBY’s Lämple” indicating low frequency content
LOW Low boost (shelf), stepped, + 14 db - 80 Hz / 100 Hz
ATTEN Low cut (shelf), - 14 db - 150 Hz / 330 Hz
FOCUS Bandwidth control, high boost (bell)
HIGH High boost (bell), stepped, switchable 3 KHz / 12 kHz
+ 11 db (FOCUS: 0) / + 21 db (FOCUS: 10)
IN True Bypass, hardwired (SWITCH OUT)
LOWER Frequency selector LOW 80 Hz / ATTEN 150 Hz (SWITCH IN)
LOW 100 Hz / ATTEN 330 Hz (SWITCH OUT)
HIGHER Frequency selector HIGH 12 kHz (SWITCH IN) / 3 kHz (SWITCH OUT)
GAIN + 3 dB, - 8 dB (half dB steps)
ENGLISH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
7
Always striving for something special, the MANULTEC brand was founded by Manu
Schlindwein and Phil Kullmann in Cologne, Germany, 2015. Based on our
experience „if you can’t find what you need, you have to build it yourself“, we
decided to put pen to paper and design something new. We are musicians, audio
engineers, designers and adventurers who create tools that reflect our values. We
are committed to premium materials only and clear attention to detail, embedded
in a minimalistic design aesthetic by Daniel F. Hirth.
© 2021 MANULTEC.com
instagram.com/MANULTEC
facebook.com/MANULTEC
twitter.com/MANULTEC
SOME THINGS
WILL NEVER GO DIGITAL.
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
8
EQUALIZER MT-E.8012 ORCA BAY
BEDIENUNGSANLEITUNG
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
9
DEUTSCH
VORSICHT: HOCHSPANNUNG – GEFAHR DURCH STROMSCHLAG
Gerät immer geschlossen halten. Vor dem
Anschließen eingestellte Betriebsspannung (120V/
240V) überprüfen. Diese entspricht der örtlichen
Netzspannung. Reparaturarbeiten ausschließlich
durch qualifiziertes Fachpersonal durchführen
lassen. Sichere, intakte Anschlussleitungen ver-
wenden. Sicherungen vom Typ T (Träge): 0,5A
(120V); 0,25A (240V) verwenden. Das Gerät muss
geerdet sein. Flüssigkeiten vom Gerät fernhalten.
Das Gerät vor Feuchtigkeit (Regen, tropfende
Flüssigkeiten, Spritzwasser) schützen.
VORSICHT: TEMPERATUR – GEHÄUSE DES GERÄTS ERWÄRMT
SICH IM BETRIEB
Das Gerät von zusätzlichen Wärmequellen fern-
halten (direkte Sonneneinstrahlung, Heizkörper,
Heizstrahler oder Ähnlichen). Lüftungsschlitze
offenhalten, damit warme Luft aus dem Gerät
abziehen kann. Platz im Rack lassen. Gerät nicht
unter oder über eine Endstufe montieren.
VORSICHT: UNSACHGEMÄßE AUFSTELLUNG/ANSCHLUSS KANN ZU
SCHÄDEN FÜHREN
Niemals Ausgänge von Leistungsverstärkern an
das Gerät anschließen. Nur auf stabilen Unter-
lagen aufstellen oder fachgerecht in ein dafür
vorgesehenes Rack einbauen.
VORSICHT: KONDENSWASSER (FEUCHTIGKEIT) KANN
SCHADEN VERURSACHEN
Beim Transport des Geräts von einer kalten
(trockenen) in eine warme (feuchte) Umgeb-
ungkann sich im Inneren des Geräts Kondens-
wasser (Feuchtigkeit) bilden. Das Gerät immer
erst dann in Betrieb nehmen, wenn sich alle Teile
auf Raumtemperatur erwärmt haben.
ACHTUNG: HOHE LAUTSTÄRKEN KÖNNEN DEM GEHÖR SCHADEN
Beim Abhören über Kopfhörer oder entsprech-
ende Lautsprecher, zunächst die Ausgangregler
auf Null-Position stellen. Erst dann die Lautstärke
erhöhen. Auf maximalen Eingangspegel
nachfolgender Geräte achten.
SICHERHEITS- UND
BEDIENUNGSHINWEISE
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
11
Der MT-E.8012 ORCA BAY ist der neue analoge Flaggschiff Hardware Equalizer aus
dem Hause MANULTEC - Smart Audio Controls. Das Gerät zeichnet sich durch seinen
einzigartigen Klangcharakter aus und überzeugt dabei mit eleganter Schönheit. Es ist
das Ergebnis unserer Erfahrung und jahrelanger Forschung und Entwicklung, in der
wir Klang und Haptik auf ein neues Level gebracht haben. Die ausgetüftelte Schalt-
ung von MANULTEC erzeugt ultraschnelle, extrem tiefe Bässe und eine musikalisch
atmende Dynamik, die ihresgleichen sucht. Das minimalistische und zeitlose Design
macht die Benutzung dieses Equalizers zur puren Freude.
EIGENSCHAFTEN
• Leistungsstarker Stereo-Solid-State-Equalizer mit passiver Filterschaltung
• Hergestellt mit erstklassigen, ausgewählten Komponenten
• Einfache Bedienung durch übersichtliches Oberflächendesign
• Antike Bakelit Drehknöpfe für komfortables Handling (New Old Stock)
• Subbass Meter „DUBBY’s Lämple“ leuchtet bei tieffrequenten Klängen auf
• Handgefertigt in Deutschland
ORCA EIGENSCHAFTEN
DEUTSCH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
12
KOMPONENTEN
• Trafosymmetrierte Ein- und Ausgänge
• Handgewickelte Spulen für High Boost
• Make-up-Gain mit diskretem Opamp in 1/2dB Schritten
• Um hohe Lautstärken ohne Überlastung zu handhaben, ist die Gain Steuerung in
• 1/2 dB Stufen vor dem Ausgangsverstärker
• Durchgängiger Einsatz von VOVOX Klangleitern (purum zertifiziert)
• Erhältlich in zwei Versionen:
• Standard: LOW, HIGH, GAIN sind gesteppte Schalter, ATTEN, FOCUS sind Potentiometer
• Mastering Edition: Alle Schalter sind gesteppt für „Total Recall“
TECHNISCHE DATEN
• Eingangsimpedanz: > 12 kΩ(symmetrische Toneingänge mit Eingangsübertrager)
• Ein-/Ausgangs-Übertrager
• Eingangspegel (max): + 27 dBu (1% THD)
• Ausgangspegel (max): + 29,5 dBu (1% THD)
• Rauschen: -87 dBu (IEC-A, GAIN position @ +3 dB)
• Dynamikbereich: 114 dB (GAIN position @ +3 dB)
• Frequenzgang: 6 Hz - 70 kHz (0/-1 dB) / 20 Hz - 20 Khz (+/-0,2 dB)
• Stromversorgung: 120V or 240V
• Abmessung (W x H x D): 483 x 133 x 147 mm (19” / 3U)
• Gewicht: 4,5 kg
!
KOMPONENTEN &
TECHNISCHE DATEN
DEUTSCH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
13
BEDIENELEMENTE
FUNKTIONEN (VON LINKS NACH RECHTS)
LAMPE Subbass Anzeige „DUBBY’s Lämple” leuchtet bei tieffrequenten Klängen auf
LOW Tiefen Verstärkung (Kuhschwanz), gestuft, + 14 db - 80 Hz / 100 Hz
ATTEN Low cut (shelf), - 14 db - 150 Hz / 330 Hz
FOCUS Bandbreitensteuerung der Höhen Verstärkung (Glocke)
HIGH Höhen Verstärkung (Glocke), gestuft, schaltbar 3 KHz / 12 kHz
+ 11 db (FOCUS: 0) / + 21 db (FOCUS: 10)
IN True Bypass, fest verdrahtet (Schalter raus)
LOWER Frequenzwähler LOW 80 Hz / ATTEN 150 Hz (Schalter rein),
LOW 100 Hz / ATTEN 330 Hz (Schalter raus)
HIGHER Frequenzwähler HIGH 12 kHz (Schalter rein) / 3 kHz (Schalter raus)
GAIN + 3 dB, - 8 dB (in halb dB Schritten)
DEUTSCH
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
14
Immer auf der Suche nach dem Besonderen wurde die Marke MANULTEC von
Manu Schlindwein und Phil Kullmann 2015 in Köln gegründet. Aufgrund unserer
Erfahrung „wenn man nicht findet was macht braucht, muss man es halt selbst
bauen“, haben wir uns entschieden, aktiv zu werden und etwas Neues zu kreieren.
Als Gruppe von Musikern, Designern und Klangforschern entwickeln wir Werk-
zeuge, die unsere Werte widerspiegeln. Wir setzen ausschließlich auf hochwertige
Materialien und klare Liebe zum Detail, eingebettet in eine minimalistische
Designästhetik von Daniel F. Hirth.
© 2021 MANULTEC.com
instagram.com/MANULTEC
facebook.com/MANULTEC
twitter.com/MANULTEC
SOME THINGS
WILL NEVER GO DIGITAL.
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
15
The following DEFAULT PRESETS are a rough starting point for your individual
settings and discoveries with the ORCA. They are directly influenced by your audio
setup.

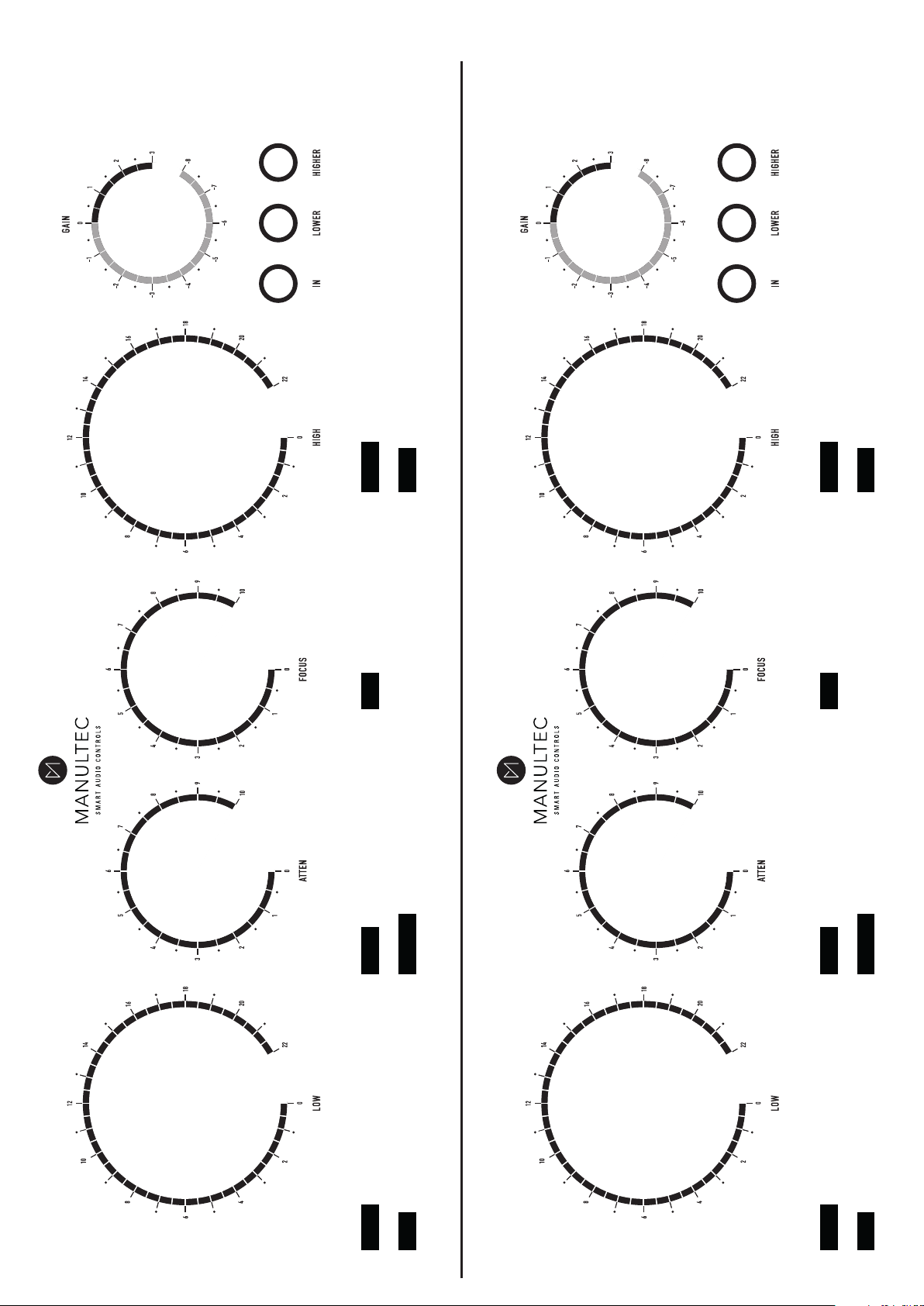

The RECALL SHEET is a DIN A4 format print friendly version.
DEFAULT PRESETS
& RECALL SHEET
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
16

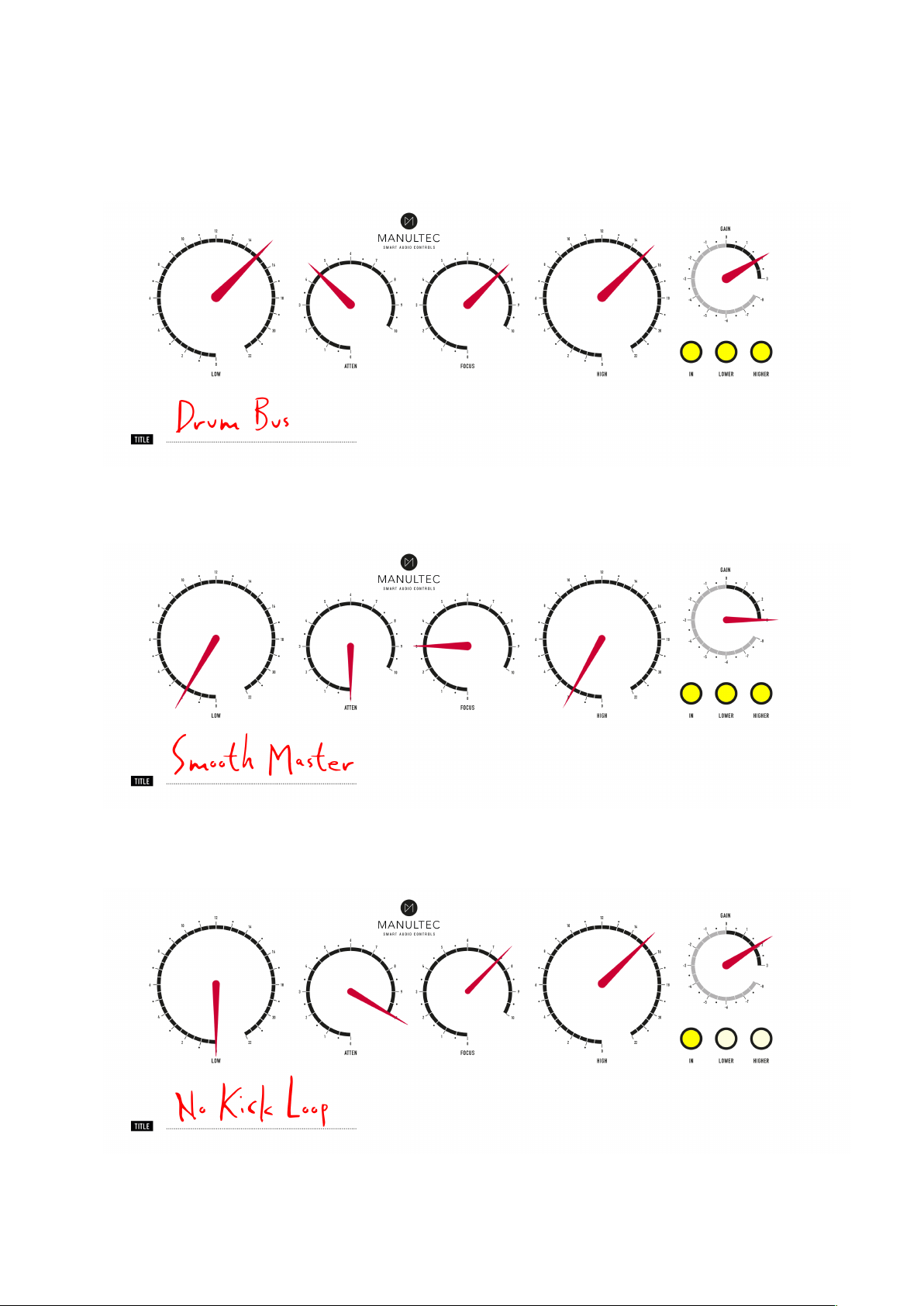

DEFAULT PRESETS
!
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
17

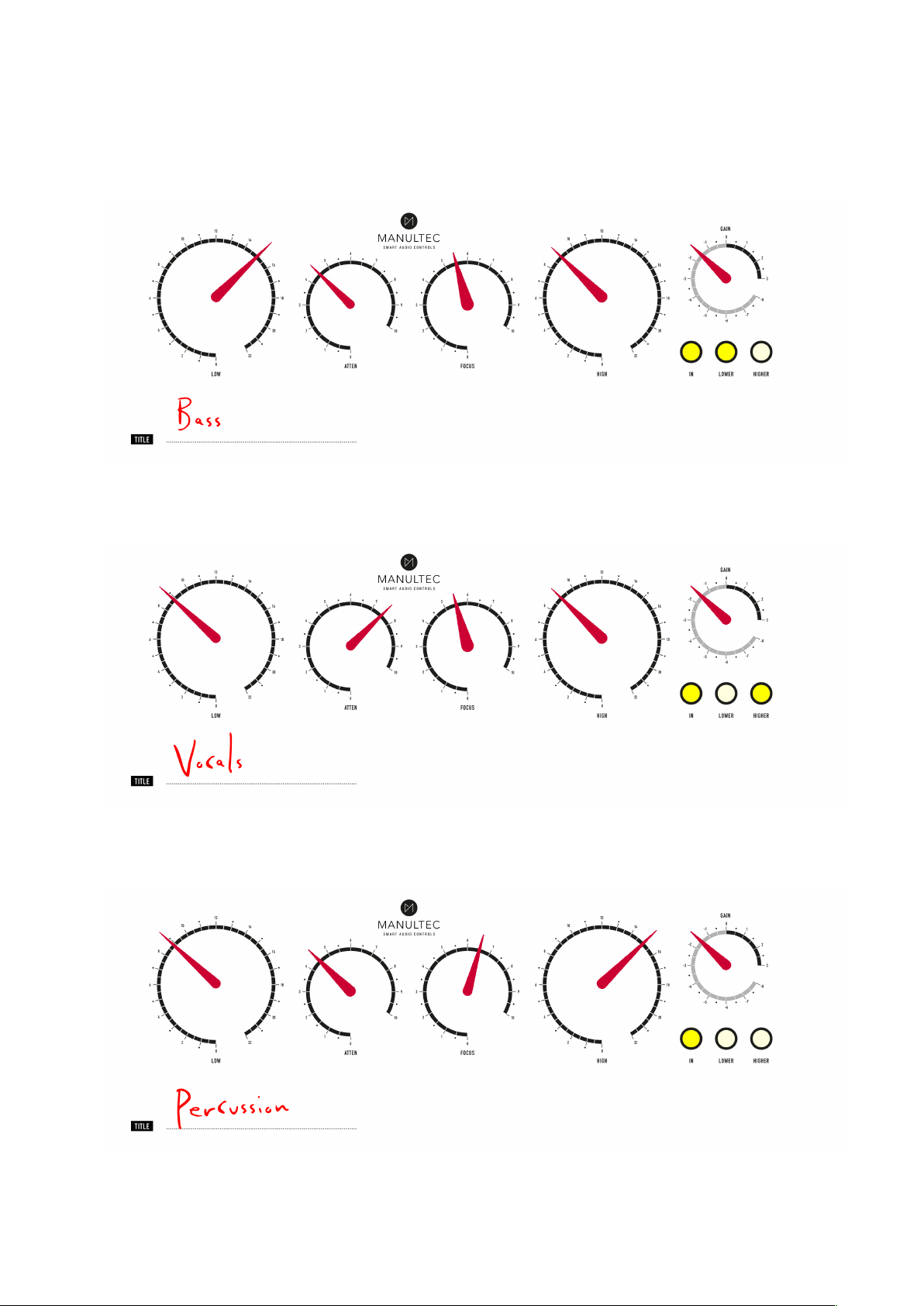

DEFAULT PRESETS
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
18
ARTIST ....................................................
TITLE ....................................................
STUDIO ....................................................
ENGINEER ....................................................
DATE ............................. SOURCE ....................................................................................................
NOTES ....................................................................................................
ARTIST ....................................................
TITLE ....................................................
STUDIO ....................................................
ENGINEER ....................................................
DATE ............................. SOURCE ....................................................................................................
NOTES ....................................................................................................
©
2
0
2
0
M
A
N
U
L
T
E
C
O
R
C
A
B
A
Y
R
E
C
A
L
L
S
H
E
E
T
-
H
A
P
P
Y
S
H
A
P
I
N
G
,
H
A
P
P
Y
D
R
A
W
I
N
G
!
MANULTEC MT-E.8012 ORCA BAY – RECALL SHEET ©2020 MANULTEC WWW.MANULTEC.COM
MANULTEC MT-E.8012 ORCA BAY – RECALL SHEET ©2021 MANULTEC – WWW.MANULTEC.COM
© 2021 MANULTEC - Smart Audio Controls. All rights reserved.
19
Table of contents
Languages:
