Marina M1201E User manual

[TR]
LÜTFEN DİKKATLİCE OKUYUNUZ!
KULLANMA, BAKIM VE MONTAJ KILAVUZU

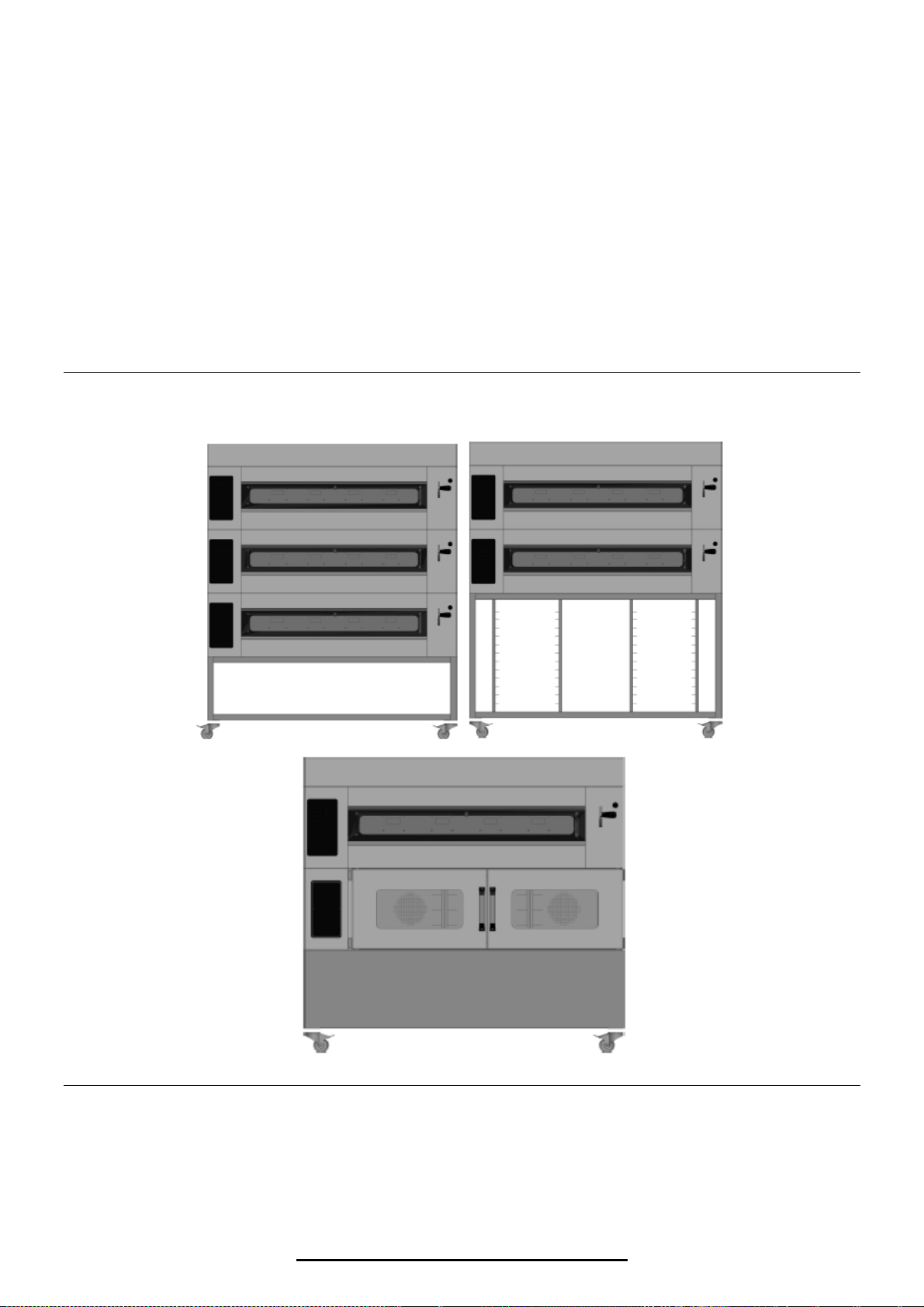

MARİNA SERİSİ ELEKTRİKLİ FIRINLAR

[TR]
İÇİNDEKİLER
TABLOLAR ................................................................................................................................................................2
T1: TEKNİK BİLGİLER.............................................................................................................................................2
1.BÖLÜM: GENEL BİLGİLER.................................................................................................................................2
NAKLİYE, TAŞIMA VE YERLEŞİM ..............................................................................................................................2
YERLEŞİM ŞEMASI .................................................................................................................................................2
KULLANIM ALANI...................................................................................................................................................2
GENEL UYARILAR VE GÜVENLİK ÖNLEMLERİ .............................................................................................................2
2.BÖLÜM: MONTAJ TALİMATLARI........................................................................................................................1
MONTAJ ÖNCESİ YAPILMASI GEREKENLER................................................................................................................1
KURULUM BİLGİLERİ..............................................................................................................................................1
Elektrik Bağlantısı...............................................................................................................................................1
Su Bağlantısı .....................................................................................................................................................2
Havalandırma ve Baca Bağlantısı ..........................................................................................................................2
3.BÖLÜM: KULLANMA TALİMATLARI.....................................................................................................................2
KONTROL PANELİ ..................................................................................................................................................2
İLK ÇALIŞTIRMA ....................................................................................................................................................2
TEMİZLİK, BAKIM VE ONARIM .................................................................................................................................3
PROBLEM VE SORUN GİDERME................................................................................................................................3
4.BÖLÜM: GARANTİ...........................................................................................................................................4
GARANTİ ŞARTLARI ...............................................................................................................................................4
OLASI ARIZADA MÜDAHELE ........................................................................................................................................5
FORM-1................................................................................................................................................................5
FORM-2................................................................................................................................................................5

[TR]
TABLOLAR
T1: TEKNİK BİLGİLER
T1: TEKNİK BİLGİLER
MODEL
DIŞ ÖLÇÜLER
GxDxY mm
KAPASİTE
GÜÇ
kW
GAZ
ELEKTRİK
V - Hz
AĞIRLIK
kg
KABLO
KESİTİ
mm2
OTOMATİK
SİGORTA
A
M1201E
1000x1190x420
2 - 40x60 tepsi
6,7
175
380 V / 3N
50 / 60 Hz
5x4mm2
16
M1201E(J)
1000x1190x420
2 - 40x60 tepsi
8,3
175
380 V / 3N
50 / 60 Hz
5x4mm2
16
M1202E
1650x1340x420
4 - 40x60 tepsi
10,5
290
380 V / 3N
50 / 60 Hz
5x4 mm2
25
M1202E(J)
1650x1340x420
4 - 40x60 tepsi
13,5
290
380 V / 3N
50 / 60 Hz
5x4 mm2
25
M1203E
1650x2540x420
10 - 40x60 tepsi
22
480
380 V / 3N
50 / 60 Hz
5x6 mm2
40
M1203E(J)
1650x2540x420
10 - 40x60 tepsi
25
480
380 V / 3N
50 / 60 Hz
5x10mm2 63
1.BÖLÜM: GENEL BİLGİLER
NAKLİYE, TAŞIMA VE YERLEŞİM
•Nakliye sırasında nakledileceği araca bağlanarak taşınması gerekmektedir.
•Nakliye ve taşıma sırasında cihazın üzerine başka bir ağırlık koymayınız ve fırınları üst üste istiflemeyiniz.
•Taşıma esnasında cihazı kesinlikle yan yatırmayınız, dik taşıyınız.
•Transpalet veya forkliftle yapılan taşımalarda, taşıma araçları ehliyet sahibi kişiler tarafından kullanılmalıdır.
•Cihazın uygun çalışabilmesi için duvar ile cihaz arasındaki mesafenin en az 10 cm, kumanda paneli tarafında en az 40 cm
boşluk olmasını sağlayınız. Cihazı kesinlikle duvara dayamayınız.
•Cihazı koku ve duman oluşumunu önlemek için yeterli havalandırmanın yapılabildiği bir davlumbaz altına yerleştiriniz.
•Kurulum yüzeyi güvenlik şartlarına uygun olması açısından düz bir zeminde olmalıdır.
YERLEŞİM ŞEMASI
Cihazı davlumbaz altında ve etrafında 10cm boşluk kalacak şekilde yerleştiriniz. Davlumbazın havalandırması çalışır halde olmalıdır.
Yanlış yerleşimden yada eksik havalandırmadan kaynaklı arızalar garanti dışıdır.
KULLANIM ALANI
Üretici firma bu kullanma kılavuzu ile ürettiği fırınların belirli bir amaç için; unlu mamul çeşitlerinin pişirilmesini sağlamak için
niteliğini yada uygunluğunu zımni garantiler. Bu el kitabı içinde yer alan fırınlara ait spesifikasyonlar ve bilgiler sadece bilgilendirme
amaçlı olarak düzenlenmiştir. Herhangi bir bildirimde bulunulmaksızın herhangi bir zamanda üretici tarafından değiştirilebilir.
GENEL UYARILAR VE GÜVENLİK ÖNLEMLERİ
•Kullanım amacının dışına çıkmayınız. Güvenlik, bakım ve kullanım açısından bu kitapçığı dikkatli bir şekilde okuyunuz.
•Bu kitapçığı ilerde karşılaşabileceğiniz sorunlar ve yardım açısından saklayınız.
•Cihaz kurulumu mutlaka profesyonel kişiler tarafından yapılmalıdır.
•Bu cihazı devamlı sorumlu bir kişi tarafından kullanılması tavsiye edilir.
•Herhangi bir arıza anında cihazın elektrik, gaz ve su bağlantılarını kesiniz.
•Sadece yetkili servis tarafından gönderilen kişilere cihazın bakımını ve arızalarını yaptırınız.
•Cihazı kullanmadan önce iç ve dış kısımını aşındırıcı olmayan sabun ve ılık su ile iyice temizleyiniz.
•Ürünü ilk kullanımında izolasyon malzemesi ve ısıtıcı elemanlardan kaynaklı koku ve duman oluşabilir. Cihazı boşta 200C
sıcaklıkta 30 dakika çalıştırınız.
•Cihaz çalışır durumdayken yakınında sıvı ve katı yanıcı madde bulundurmayınız.
•Cihazı kullanırken mutlaka eldiven kullanınız. Cihazı kullanılmadığı durumlarda kapalı konuma getiriniz.
•Uzun süreli kullanımlarda her 2 saatte en az 10 dakika dinlendirilmelidir.
•Makinenin uzun ömürlü olabilmesi için kesinlikle uzun süre boşta çalıştırmayınız.

[TR]
2.BÖLÜM: MONTAJ TALİMATLARI
Cihazın bağlantıları teknik tablodaki değerlere uygun yapılmalıdır.
Üretici firma kılavuza uymadan yapılan herhangi bir işlemden, yetkili teknisyenler tarafından yapılmayan bakım ve teknik
müdahalelerden dolayı insanlara veya eşyalara karşı meydana gelecek nihai zararlardan sorumluluk kabul etmez.
MONTAJ ÖNCESİ YAPILMASI GEREKENLER
Elektrik ısıtmalı cihazlarda;
•Cihazların elektrik çıkışı 2,5metre fişsiz kablodur.
•Cihazın montajlanacağı yerde grup sigorta ve kaçak akımlı sigorta olmalıdır.
•Cihazın gücüne göre sigorta değerleri ve enerji taşınacak kablo kesitleri;
Tek fazlı cihazlarda
GÜÇ
GÜÇ
SINIRI
SİGORTA
KAÇAK AKIM
SİGORTASI
SİGORTA GİRİŞ KABLO KESİTİ
Power
<7,3 kW
32 A
40 A –30mA
3x4mm2
Üç fazlı cihazlarda
GÜÇ
GÜÇ
SINIRI
SİGORTA
KAÇAK AKIM
SİGORTASI
SİGORTA GİRİŞ KABLO KESİTİ
Power
<18 kW
32 A
40 A –30mA
5x4mm2
Power
<24 kW
40 A
63 A –30mA
5x6mm2
Power
<39 kW
63 A
80 A –30mA
5x10mm2
Power
<51 kW
80 A
100 A –30mA
5x16mm2
•Sigorta girişinde kullanılan kablo antigron olmalıdır.
•Cihazın güç değerleri ambalajının üzerinde ve seri plakasında yazmaktadır.
•Cihazın bağlanacağı yerde mutlaka toprak hattı bulunmalıdır.
•Cihazın bağlantısı fişsiz olarak grup sigorta üzerinden yapılmalıdır.
Gaz ısıtmalı cihazlarda;
•Cihazın gaz girişi 1/2" erkek diştir.
•Gaz bağlantısı yapılacak şebeke borusu minimum 1" çapında olmalıdır. Yeni yapılacak tesisatlarda yada tadilat
işlemlerinde GAZMERde kayıtlı olan cihaz bilgileri dikkate alınmalıdır.
•Gaz bağlantısı 1/2" flex hortumla yapılmalıdır. Cihazın gaz girişi ile şebeke arasında mutlaka gaz vanası olmalıdır.
•Doğalgaz (NG) için 21 mbar sabit basınç gerekli. Çalışma toleransı ± %5 dir.
•LPG için 30 mbar sabit basınç gerekli. Çalışma toleransı ± %5 dir.
•Yüksek basınçlı şebekelere gaz türüne ve yukarıda belirtilen basınç değerlerine göre regülatör bağlanmalıdır. Regülatör
bağlanmadan yapılan cihazlar garanti dışı kalır.
•LPG den NG ye yada NG den LPG ye gaz dönüşümlerinde enjektörlerin değişmesi gerekmektedir. Dönüşüm için servisle
irtibata geçiniz.
•Elektrikle çalışacak diğer kompanentler için;
GÜÇ
GÜÇ
SINIRI
SİGORTA
KAÇAK AKIM
SİGORTASI
SİGORTA GİRİŞ KABLO KESİTİ
Power
<7,3 kW
32 A
40 A –30mA
3x2,5mm2
Su bağlantısı için;
•Cihazın su girişi R 3/4" erkek diştir.
•Su bağlantısı R 3/4" iki tarafı dişi hortumla yapılmalıdır.
•Cihazın su girişi ile şebeke arasında mutlaka bir su musluğu bağlanmalıdır.
KURULUM BİLGİLERİ
Kurulum, cihaz konusunda bilgi sahibi profesyonel kişiler tarafından yapılmalıdır. Cihazı kullanmaya başlamadan önce kılavuzu
dikkatlice okuyunuz ve cihazı kullanacak kişilerin okumasını sağlayınız. Cihazınıza ne kadar özen gösterirseniz cihazınız o kadar
uzun ömürlü olur.
Elektrik Bağlantısı
•Cihazı DIN, VDE 0100 elektrik tesisat standartlarına uygun şekilde şebekeye bağlanmalıdır.
•Cihaz T1 tablosunda belirtilen çalışma gerilim ve frekanslarıyla besleyiniz Pano bağlantısı için kullanılacak kablo kesiti T1
tablosunda belirtilmiştir. 3 metreyi aşan pano kablo bağlantılarında bir üst kesitte kablo kullanılmalıdır.
•Voltaj tolerans +/- %10 geçmemelidir.
•Cihazın giriş kablosuna T1 tablosunda belirtilen değerde otomatik sigorta ve kaçak akım rölesi takılmalıdır.

[TR]
Üst ısıtıcı gösterge paneli.
Altındaki + / - tuşları ile derece ayarı
yapılır.
Üst ısıtıcı gösterge paneli.
Altındaki + / - tuşları ile derece ayarı
yapılır.
Zaman ayarı tuşu.
Tuşa basıldıktan sonra timer tuşu
zamanı azaltmak / light on-off tuşu
zamanı artırmak için kullanılır. Zaman
ayarlandıktan sonra 2sn hafızaya
kaydedilir. Zaman saymaya cihaz
start ile başlar. Her 15sn de ekranda
kalan süre gösterilir.
Bu tuş ile pişirme haznesindeki
lambalar açılabilir / kapatılabilir.
Açma / kapama ve start / stop tuşu.
Cihaz açmak / kapatmak için 4 sn
basılı tutulur.
Dereceler ayarlandıktan sonra ısıtmayı
başlatmak / durdurmak için basılır.
Buhar verme tuşu. Steam ready
lambası yandığında bu tuşu basılarak
buhar verilebilir. Tuşa basıldığında 5
sn buhar verir.
Buhar jeneratörü açma / kapama
tuşu. Buhar jeneratörü açıldığında
steam on lambası yanar.
Buhar hazır lambası, lamba yandığında
buhar verilebilir.
Buhar jeneratörü aktif lambası.
Steam generator on/off tuşu ile
aktif olur.
•Şebeke voltajının sürekli değişkenlik göstermesinden kaynaklanan sorunlardan firmamız sorumlu değildir.
Su Bağlantısı
•Cihazın su bağlantısı R3/4” dişe sahip bir hortumla yapılmalıdır. Cihaz su girişiyle şebeke arasına mutlak su musluğu
bağlanmalıdır.
•Cihazın su girişine mekanik filtre monte edilmeli ve cihazın içine girebilecek pislik veya metal parçacıklar filtre edilmelidir.
•Cihaza su bağlantısı yapılmadan önce, hattaki pislikler boşta çalıştırılarak dışarı atılmalıdır.
•Giriş suyu basıncı 1,5 – 2,5 bar arası olmalıdır.
•Bağlantı noktalarında kaçak olup olmadığını mutlaka kontrol ediniz.
Havalandırma ve Baca Bağlantısı
•Cihazı sürekli havalandırılan ortamda ve davlumbaz altında çalıştırınız.
3.BÖLÜM: KULLANMA TALİMATLARI
KONTROL PANELİ
İLK ÇALIŞTIRMA
•Cihazı ilk defa çalıştırırken; cihazın üstündeki koruyucu naylonu çıkarıp iç ve dış yüzeyleri nemli, daha sonra kuru bezle
siliniz.
•İlk çalışma esnasında cihazınızın ısınan parçalarından geçici bir koku ve duman oluşabilir. Böyle bir durumda bu koku ya
da duman kısa bir zamanda ortadan kalkacaktır, endişelenmeyiniz.
•Cihazı yüksek sıcaklıklarda kullanırken mutlaka eldiven kullanınız.
UYARI
•Soğutucudan çıkan ürünler pişme kıvamına gelene kadar bekletilmelidir.
•Mayalı mamullerde, mayalama süreci ayrı ünitelerde uygun sıcaklıklarda yapılmalıdır. Fırınlarda yapılan mayalama
işlemlerinde mamulde kurumalar, şeklinde bozukluklar veya dış yüzeyinde matlıklar oluşabilir.

[TR]
TEMİZLİK, BAKIM VE ONARIM
•Temizliğe başlamadan önce cihazın elektrik, gaz ve su bağlantıları kapalı olmalıdır.
•Cihazı her çalışma günü sonunda tam olarak soğumadan yağ sökücü gibi düşük asit değerlerine sahip kimyasallarla
temizleyebilirsiniz. Aşındırıcı özelliği olan kimyasallar maddelerin kullanımından kaçınınız, tel fırça benzeri yüzeyde
deformasyon yapabilecek malzemeleri kullanmayınız.
•Cihazda tehlikeli ve olağan dışı bir durum gözlemlendiğinde lütfen yetkili servis çağırınız. Cihazınıza yetkisi olmayan
kişilerin müdahale etmesine izin vermeyiniz.
•Cihazın kullanıcı tarafından tamir ve bakımı yapılacak herhangi bir parçası mevcut değildir. Bu sebeple cihazla birlikte
yağdanlık ya da avadanlık verilmeyecektir.
•Cihazın daha verimli bir şekilde çalışması için düzenli olarak temizliğini yapınızı.
PROBLEM VE SORUN GİDERME
PROBLEM
SORUN
ÇÖZÜM
Cihaz çalışmıyor
-Pano sigortası atmış olabilir.
-Cihaz iç tesisatında bir sorun olabilir.
-Besleme kabloları çıkmış olabilir.
-Besleme voltajı gelmiyor olabilir.
-Panodaki sigortayı kontrol edin. Sigorta
açıksa yetkili servisi çağırın.
Cihaz ısıtmıyor
-Isıtıcıya giden kablolarda sorun olabilir.
-Rezistans bozulmuş olabilir.
-Kontaktör bozulmuş olabilir.
-Termokupl arızalanmış olabilir.
-Böyle bir durumda yetkili servis çağırın.
Cihaz ayarlanan sıcaklıkta durmuyor
-Termokupl bozulmuş olabilir.
-Cihaz start edilmemiş olabilir.
-Kartın start konumunda olduğundan
emin olun. Sorun devam ederse yetkili
servisi çağırın.
Pişen ürünler renk almıyor
-Mayalamayla ilgili olabilir.
-Fırın iç sıcaklıkları uygun olmayabilir.
-Buhar gerekebilir.
-Mayalama sıcaklık ve süresini kontrol
edin.
-Fırın iç sıcaklıklarına bakın.
-Gerekiyorsa buhar verin.
-Sorun devam ederse yetkili servisi
çağırın.
Cihaz buhar vermiyor
-Buhar kazanı çalıştırılmamış olabilir.
-Buhar kazanı hazır olmayabilir.
-Buhar kazanının elektriksel hattında
problem olabilir.
-Kumanda panelinden buhar kazanını
çalıştırın.
-Kazan çalışıyorsa buhar vermek için
hazır lambasının yanmasını bekleyin.
-Sorun devam ediyorsa yetkili servisi
çağırın.
Kapıdan dışarı buhar kaçıyor
-Kapı kapanmamış olabilir.
-Contalar ezilmiş olabilir.
-Kapıyı kapatın sorun devam ediyorsa
yetkili servisi çağırın.

[TR]
4.BÖLÜM: GARANTİ
Üretici ürünün montaj tarihinden itibaren aşağıda belirtilen şartlar dahilinde bir (1) yıl süresince garanti kapsamına alır.
Alıcıya teslim edildikten sonra bir (1) yıl boyunca kurulumu gerçekleştirilmemiş ürün garanti dışı olarak müdahalede bulunma hakkı
tarafımızda saklıdır.
GARANTİ ŞARTLARI
1. Ürün montaj tarihinden itibaren her türlü imalat hatalarına karşı bir (1) yıl garantilidir.
2. Cam, taş ve lamba dışında kalan tüm parçalar imalat hatalarına karşı firmamız tarafından garanti kapsamındadır.
3. Ürünün müşteriye tesliminden sonra olan her türlü yanlış taşıma, kötü kullanım, doğal afet, yangın, elektrik voltajındaki
düzensizlikler vb. sebeplerden meydana gelecek arızalar bu garanti kapsamına girmez.
4. Ürünü kullanacak kişi yetkili servisin kurulum esnasında bilgilendirdiği kişi olmalıdır. Ehli olmayan kişilerin kullanımından
kaynaklı arızalar garanti kapsamına girmez.
5. Ürünü Kullanma Kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamının
dışındadır.
6. Arızaların kullanım hatası sonucu çıkıp çıkmadığı üreticinin yetkili servislerinin düzenleyeceği raporla belirlenir.
7. Bu garanti belgesi garanti süresince saklanmalıdır. Makinenin garantili onarımı istendiğinde bu belge gösterilerek işlem
yapılır. Bu belge kaybedildiği takdirde kullanıcının makinenin garanti kapsamında olduğunu fatura veya benzeri satış
belgesi ile ispatlaması gerekmektedir.
8. Kullanıcı garanti durumuyla ile ilgili olarak çıkabilecek sorunlar için TİCARET BAKANLIĞI TÜKETİCİNİN KORUNMASI VE
PİYASA GÖZETİMİ GENEL MÜDÜRLÜĞÜ ‘ne başvurabilir.
ÜRÜN BİLGİLERİ
MODELİ :
SERİ NO :
TESLİM TARİHİ :
ÜRETİCİ FİRMA YETKİLİ SERVİS
İMZA - KAŞE İMZA –KAŞE
GARANTİ ŞARTLARINI OKUDUĞUMU VE KABUL ETTİĞİMİ BEYAN EDERİM.
YETKİLİ ADI, SOYADI İMZA, TARİH

[TR]
OLASI ARIZADA MÜDAHELE
FORM-1
SERVİS / BAKIM / TAMİR TARİHİ :
YETKİLİ SERVİS BİLGİLERİ :
MÜDAHALE SEBEBİNİN AÇIKLAMASI :
YAPILAN İŞLEMLER :
KULLANICI ADI VE SOYADI :
FİRMA BİLGİSİ :
İRTİBAT NUMARASI :
KULLANICI GÖRÜŞÜ :
FORM-2
SERVİS / BAKIM / TAMİR TARİHİ :
YETKİLİ SERVİS BİLGİLERİ :
MÜDAHALE SEBEBİNİN AÇIKLAMASI :
YAPILAN İŞLEMLER :
KULLANICI ADI VE SOYADI :
FİRMA BİLGİSİ :
İRTİBAT NUMARASI :
KULLANICI GÖRÜŞÜ :

[TR]
LÜTFEN DİKKATLİCE OKUYUNUZ!
KULLANMA, BAKIM VE MONTAJ KILAVUZU
MARİNA SERİSİ ANALOG ELEKTRİKLİ FIRINLAR

[TR]
İÇİNDEKİLER
TABLOLAR ................................................................................................................................................................2
T1: TEKNİK BİLGİLER.............................................................................................................................................2
1.BÖLÜM: GENEL BİLGİLER.................................................................................................................................2
NAKLİYE, TAŞIMA VE YERLEŞİM ..............................................................................................................................2
YERLEŞİM ŞEMASI .................................................................................................................................................2
KULLANIM ALANI...................................................................................................................................................2
GENEL UYARILAR VE GÜVENLİK ÖNLEMLERİ .............................................................................................................2
2.BÖLÜM: MONTAJ TALİMATLARI........................................................................................................................1
MONTAJ ÖNCESİ YAPILMASI GEREKENLER................................................................................................................1
KURULUM BİLGİLERİ..............................................................................................................................................1
Elektrik Bağlantısı...............................................................................................................................................1
Su Bağlantısı .....................................................................................................................................................2
Havalandırma ve Baca Bağlantısı ..........................................................................................................................2
3.BÖLÜM: KULLANMA TALİMATLARI.....................................................................................................................2
KONTROL PANELİ ..................................................................................................................................................2
İLK ÇALIŞTIRMA ....................................................................................................................................................3
TEMİZLİK, BAKIM VE ONARIM .................................................................................................................................3
PROBLEM VE SORUN GİDERME................................................................................................................................3
4.BÖLÜM: GARANTİ...........................................................................................................................................4
GARANTİ ŞARTLARI ...............................................................................................................................................4
OLASI ARIZADA MÜDAHELE ........................................................................................................................................5
FORM-1................................................................................................................................................................5
FORM-2................................................................................................................................................................5

[TR]
TABLOLAR
T1: TEKNİK BİLGİLER
1.BÖLÜM: GENEL BİLGİLER
NAKLİYE, TAŞIMA VE YERLEŞİM
•Nakliye sırasında nakledileceği araca bağlanarak taşınması gerekmektedir.
•Nakliye ve taşıma sırasında cihazın üzerine başka bir ağırlık koymayınız ve fırınları üst üste istiflemeyiniz.
•Taşıma esnasında cihazı kesinlikle yan yatırmayınız, dik taşıyınız.
•Transpalet veya forkliftle yapılan taşımalarda, taşıma araçları ehliyet sahibi kişiler tarafından kullanılmalıdır.
•Cihazın uygun çalışabilmesi için duvar ile cihaz arasındaki mesafenin en az 10 cm, kumanda paneli tarafında en az 40 cm
boşluk olmasını sağlayınız. Cihazı kesinlikle duvara dayamayınız.
•Cihazı koku ve duman oluşumunu önlemek için yeterli havalandırmanın yapılabildiği bir davlumbaz altına yerleştiriniz.
•Kurulum yüzeyi güvenlik şartlarına uygun olması açısından düz bir zeminde olmalıdır.
YERLEŞİM ŞEMASI
Cihazı davlumbaz altında ve etrafında 10cm boşluk kalacak şekilde yerleştiriniz. Davlumbazın havalandırması çalışır halde olmalıdır.
Yanlış yerleşimden yada eksik havalandırmadan kaynaklı arızalar garanti dışıdır.
KULLANIM ALANI
Üretici firma bu kullanma kılavuzu ile ürettiği fırınların belirli bir amaç için; unlu mamul çeşitlerinin pişirilmesini sağlamak için
niteliğini yada uygunluğunu zımni garantiler. Bu el kitabı içinde yer alan fırınlara ait spesifikasyonlar ve bilgiler sadece bilgilendirme
amaçlı olarak düzenlenmiştir. Herhangi bir bildirimde bulunulmaksızın herhangi bir zamanda üretici tarafından değiştirilebilir.
GENEL UYARILAR VE GÜVENLİK ÖNLEMLERİ
•Kullanım amacının dışına çıkmayınız. Güvenlik, bakım ve kullanım açısından bu kitapçığı dikkatli bir şekilde okuyunuz.
•Bu kitapçığı ilerde karşılaşabileceğiniz sorunlar ve yardım açısından saklayınız.
•Cihaz kurulumu mutlaka profesyonel kişiler tarafından yapılmalıdır.
•Bu cihazı devamlı sorumlu bir kişi tarafından kullanılması tavsiye edilir.
•Herhangi bir arıza anında cihazın elektrik, gaz ve su bağlantılarını kesiniz.
•Sadece yetkili servis tarafından gönderilen kişilere cihazın bakımını ve arızalarını yaptırınız.
•Cihazı kullanmadan önce iç ve dış kısımını aşındırıcı olmayan sabun ve ılık su ile iyice temizleyiniz.
•Ürünü ilk kullanımında izolasyon malzemesi ve ısıtıcı elemanlardan kaynaklı koku ve duman oluşabilir. Cihazı boşta 200C
sıcaklıkta 30 dakika çalıştırınız.
•Cihaz çalışır durumdayken yakınında sıvı ve katı yanıcı madde bulundurmayınız.
•Cihazı kullanırken mutlaka eldiven kullanınız. Cihazı kullanılmadığı durumlarda kapalı konuma getiriniz.
•Uzun süreli kullanımlarda her 2 saatte en az 10 dakika dinlendirilmelidir.
•Makinenin uzun ömürlü olabilmesi için kesinlikle uzun süre boşta çalıştırmayınız.
T1: TEKNİK BİLGİLER
MODEL DIŞ ÖLÇÜLER
GxDxY mm KAPASİTE GÜÇ kW GAZ ELEKTRİK V - Hz
AĞIRLIK
kg
KABLO
KESİTİ
mm2
OTOMATİK
SİGORTA
A
M1201E 1000x1190x420 2 - 40x60 tepsi 6,7 175 380 V / 3N
50 / 60 Hz 5x4mm2 16
M1201E(J) 1000x1190x420 2 - 40x60 tepsi 8,3 175 380 V / 3N
50 / 60 Hz 5x4mm2 16
M1202E 1650x1340x420 4 - 40x60 tepsi 10,5 290 380 V / 3N
50 / 60 Hz 5x4 mm2 25
M1202E(J) 1650x1340x420 4 - 40x60 tepsi 13,5 290 380 V / 3N
50 / 60 Hz 5x4 mm2 25
M1203E 1650x2540x420 10 - 40x60 tepsi 22 480 380 V / 3N
50 / 60 Hz 5x6 mm2 40
M1203E(J) 1650x2540x420 10 - 40x60 tepsi 25 480 380 V / 3N
50 / 60 Hz 5x10mm2 63

[TR]
2.BÖLÜM: MONTAJ TALİMATLARI
Cihazın bağlantıları teknik tablodaki değerlere uygun yapılmalıdır.
Üretici firma kılavuza uymadan yapılan herhangi bir işlemden, yetkili teknisyenler tarafından yapılmayan bakım ve teknik
müdahalelerden dolayı insanlara veya eşyalara karşı meydana gelecek nihai zararlardan sorumluluk kabul etmez.
MONTAJ ÖNCESİ YAPILMASI GEREKENLER
Elektrik ısıtmalı cihazlarda;
•Cihazların elektrik çıkışı 2,5metre fişsiz kablodur.
•Cihazın montajlanacağı yerde grup sigorta ve kaçak akımlı sigorta olmalıdır.
•Cihazın gücüne göre sigorta değerleri ve enerji taşınacak kablo kesitleri;
Tek fazlı cihazlarda
GÜÇ
GÜÇ
SINIRI
SİGORTA
KAÇAK AKIM
SİGORTASI
SİGORTA GİRİŞ KABLO KESİTİ
Power
<7,3 kW
32 A
40 A –30mA
3x4mm2
Üç fazlı cihazlarda
GÜÇ
GÜÇ
SINIRI
SİGORTA
KAÇAK AKIM
SİGORTASI
SİGORTA GİRİŞ KABLO KESİTİ
Power
<18 kW
32 A
40 A –30mA
5x4mm2
Power
<24 kW
40 A
63 A –30mA
5x6mm2
Power
<39 kW
63 A
80 A –30mA
5x10mm2
Power
<51 kW
80 A
100 A –30mA
5x16mm2
•Sigorta girişinde kullanılan kablo antigron olmalıdır.
•Cihazın güç değerleri ambalajının üzerinde ve seri plakasında yazmaktadır.
•Cihazın bağlanacağı yerde mutlaka toprak hattı bulunmalıdır.
•Cihazın bağlantısı fişsiz olarak grup sigorta üzerinden yapılmalıdır.
Gaz ısıtmalı cihazlarda;
•Cihazın gaz girişi 1/2" erkek diştir.
•Gaz bağlantısı yapılacak şebeke borusu minimum 1" çapında olmalıdır. Yeni yapılacak tesisatlarda yada tadilat
işlemlerinde GAZMERde kayıtlı olan cihaz bilgileri dikkate alınmalıdır.
•Gaz bağlantısı 1/2" flex hortumla yapılmalıdır. Cihazın gaz girişi ile şebeke arasında mutlaka gaz vanası olmalıdır.
•Doğalgaz (NG) için 21 mbar sabit basınç gerekli. Çalışma toleransı ± %5 dir.
•LPG için 30 mbar sabit basınç gerekli. Çalışma toleransı ± %5 dir.
•Yüksek basınçlı şebekelere gaz türüne ve yukarıda belirtilen basınç değerlerine göre regülatör bağlanmalıdır. Regülatör
bağlanmadan yapılan cihazlar garanti dışı kalır.
•LPG den NG ye yada NG den LPG ye gaz dönüşümlerinde enjektörlerin değişmesi gerekmektedir. Dönüşüm için servisle
irtibata geçiniz.
•Elektrikle çalışacak diğer kompanentler için;
GÜÇ
GÜÇ
SINIRI
SİGORTA
KAÇAK AKIM
SİGORTASI
SİGORTA GİRİŞ KABLO KESİTİ
Power
<7,3 kW
32 A
40 A –30mA
3x2,5mm2
Su bağlantısı için;
•Cihazın su girişi R 3/4" erkek diştir.
•Su bağlantısı R 3/4" iki tarafı dişi hortumla yapılmalıdır.
•Cihazın su girişi ile şebeke arasında mutlaka bir su musluğu bağlanmalıdır.
KURULUM BİLGİLERİ
Kurulum, cihaz konusunda bilgi sahibi profesyonel kişiler tarafından yapılmalıdır. Cihazı kullanmaya başlamadan önce kılavuzu
dikkatlice okuyunuz ve cihazı kullanacak kişilerin okumasını sağlayınız. Cihazınıza ne kadar özen gösterirseniz cihazınız o kadar
uzun ömürlü olur.
Elektrik Bağlantısı
•Cihazı DIN, VDE 0100 elektrik tesisat standartlarına uygun şekilde şebekeye bağlanmalıdır.
•Cihaz T1 tablosunda belirtilen çalışma gerilim ve frekanslarıyla besleyiniz Pano bağlantısı için kullanılacak kablo kesiti T1
tablosunda belirtilmiştir. 3 metreyi aşan pano kablo bağlantılarında bir üst kesitte kablo kullanılmalıdır.
•Voltaj tolerans +/- %10 geçmemelidir.

[TR]
Alt ısıtıcı kontrol paneli.
Buton saat yönünde çevrilerek sıcaklık
artırılabilir yada tam tersi yapılarak
sıcaklık azaltılabilir. Sinyal lambası
yanıyor olması ısıtma işleminin devam
ettiğini gösterir.
Sıcaklık Gösterge Paneli
Fırın içindeki sıcaklık bu panelden
takip edilebilir ama ayarlama
yapılamaz.
Bu tuş ile pişirme haznesindeki
lambalar açılabilir / kapatılabilir.
Açma / kapama tuşu.
Bu tuş basılarak cihaz çalışıtırılır /
kapatılır.
Buhar verme tuşu. Sinyal lambası
yandığında bu tuşu basılarak buhar
verilebilir. Tuşa basıldığı süre kadar
buhar verir.
Buhar jeneratörü açma / kapama
tuşu. Buhar jeneratörü açıldığında
sinyal lambası lambası yanar.
Buhar hazır lambası, lamba yandığında
buhar verilebilir.
Buhar jeneratörü aktif lambası.
Steam generator on/off tuşu ile
aktif olur.
Üst ısıtıcı kontrol paneli.
Buton saat yönünde çevrilerek sıcaklık
artırılabilir yada tam tersi yapılarak
sıcaklık azaltılabilir. Sinyal lambası
yanıyor olması ısıtma işleminin devam
ettiğini gösterir.
•Cihazın giriş kablosuna T1 tablosunda belirtilen değerde otomatik sigorta ve kaçak akım rölesi takılmalıdır.
•Şebeke voltajının sürekli değişkenlik göstermesinden kaynaklanan sorunlardan firmamız sorumlu değildir.
Su Bağlantısı
•Cihazın su bağlantısı R3/4” dişe sahip bir hortumla yapılmalıdır. Cihaz su girişiyle şebeke arasına mutlak su musluğu
bağlanmalıdır.
•Cihazın su girişine mekanik filtre monte edilmeli ve cihazın içine girebilecek pislik veya metal parçacıklar filtre edilmelidir.
•Cihaza su bağlantısı yapılmadan önce, hattaki pislikler boşta çalıştırılarak dışarı atılmalıdır.
•Giriş suyu basıncı 1,5 – 2,5 bar arası olmalıdır.
•Bağlantı noktalarında kaçak olup olmadığını mutlaka kontrol ediniz.
Havalandırma ve Baca Bağlantısı
•Cihazı sürekli havalandırılan ortamda ve davlumbaz altında çalıştırınız.
3.BÖLÜM: KULLANMA TALİMATLARI
KONTROL PANELİ

[TR]
İLK ÇALIŞTIRMA
•Cihazı ilk defa çalıştırırken; cihazın üstündeki koruyucu naylonu çıkarıp iç ve dış yüzeyleri nemli, daha sonra kuru bezle
siliniz.
•İlk çalışma esnasında cihazınızın ısınan parçalarından geçici bir koku ve duman oluşabilir. Böyle bir durumda bu koku ya
da duman kısa bir zamanda ortadan kalkacaktır, endişelenmeyiniz.
•Cihazı yüksek sıcaklıklarda kullanırken mutlaka eldiven kullanınız.
UYARI
•Soğutucudan çıkan ürünler pişme kıvamına gelene kadar bekletilmelidir.
•Mayalı mamullerde, mayalama süreci ayrı ünitelerde uygun sıcaklıklarda yapılmalıdır. Fırınlarda yapılan mayalama
işlemlerinde mamulde kurumalar, şeklinde bozukluklar veya dış yüzeyinde matlıklar oluşabilir.
TEMİZLİK, BAKIM VE ONARIM
•Temizliğe başlamadan önce cihazın elektrik, gaz ve su bağlantıları kapalı olmalıdır.
•Cihazı her çalışma günü sonunda tam olarak soğumadan yağ sökücü gibi düşük asit değerlerine sahip kimyasallarla
temizleyebilirsiniz. Aşındırıcı özelliği olan kimyasallar maddelerin kullanımından kaçınınız, tel fırça benzeri yüzeyde
deformasyon yapabilecek malzemeleri kullanmayınız.
•Cihazda tehlikeli ve olağan dışı bir durum gözlemlendiğinde lütfen yetkili servis çağırınız. Cihazınıza yetkisi olmayan
kişilerin müdahale etmesine izin vermeyiniz.
•Cihazın kullanıcı tarafından tamir ve bakımı yapılacak herhangi bir parçası mevcut değildir. Bu sebeple cihazla birlikte
yağdanlık ya da avadanlık verilmeyecektir.
•Cihazın daha verimli bir şekilde çalışması için düzenli olarak temizliğini yapınızı.
PROBLEM VE SORUN GİDERME
PROBLEM
SORUN
ÇÖZÜM
Cihaz çalışmıyor
-Pano sigortası atmış olabilir.
-Cihaz iç tesisatında bir sorun olabilir.
-Besleme kabloları çıkmış olabilir.
-Besleme voltajı gelmiyor olabilir.
-Panodaki sigortayı kontrol edin. Sigorta
açıksa yetkili servisi çağırın.
Cihaz ısıtmıyor
-Isıtıcıya giden kablolarda sorun olabilir.
-Rezistans bozulmuş olabilir.
-Kontaktör bozulmuş olabilir.
-Termokupl arızalanmış olabilir.
-Böyle bir durumda yetkili servis çağırın.
Cihaz ayarlanan sıcaklıkta durmuyor
-Termokupl bozulmuş olabilir.
-Cihaz start edilmemiş olabilir.
-Kartın start konumunda olduğundan
emin olun. Sorun devam ederse yetkili
servisi çağırın.
Pişen ürünler renk almıyor
-Mayalamayla ilgili olabilir.
-Fırın iç sıcaklıkları uygun olmayabilir.
-Buhar gerekebilir.
-Mayalama sıcaklık ve süresini kontrol
edin.
-Fırın iç sıcaklıklarına bakın.
-Gerekiyorsa buhar verin.
-Sorun devam ederse yetkili servisi
çağırın.
Cihaz buhar vermiyor
-Buhar kazanı çalıştırılmamış olabilir.
-Buhar kazanı hazır olmayabilir.
-Buhar kazanının elektriksel hattında
problem olabilir.
-Kumanda panelinden buhar kazanını
çalıştırın.
-Kazan çalışıyorsa buhar vermek için
hazır lambasının yanmasını bekleyin.
-Sorun devam ediyorsa yetkili servisi
çağırın.
Kapıdan dışarı buhar kaçıyor
-Kapı kapanmamış olabilir.
-Contalar ezilmiş olabilir.
-Kapıyı kapatın sorun devam ediyorsa
yetkili servisi çağırın.

[TR]
4.BÖLÜM: GARANTİ
Üretici ürünün montaj tarihinden itibaren aşağıda belirtilen şartlar dahilinde bir (1) yıl süresince garanti kapsamına alır.
Alıcıya teslim edildikten sonra bir (1) yıl boyunca kurulumu gerçekleştirilmemiş ürün garanti dışı olarak müdahalede bulunma hakkı
tarafımızda saklıdır.
GARANTİ ŞARTLARI
1. Ürün montaj tarihinden itibaren her türlü imalat hatalarına karşı bir (1) yıl garantilidir.
2. Cam, taş ve lamba dışında kalan tüm parçalar imalat hatalarına karşı firmamız tarafından garanti kapsamındadır.
3. Ürünün müşteriye tesliminden sonra olan her türlü yanlış taşıma, kötü kullanım, doğal afet, yangın, elektrik voltajındaki
düzensizlikler vb. sebeplerden meydana gelecek arızalar bu garanti kapsamına girmez.
4. Ürünü kullanacak kişi yetkili servisin kurulum esnasında bilgilendirdiği kişi olmalıdır. Ehli olmayan kişilerin kullanımından
kaynaklı arızalar garanti kapsamına girmez.
5. Ürünü Kullanma Kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamının
dışındadır.
6. Arızaların kullanım hatası sonucu çıkıp çıkmadığı üreticinin yetkili servislerinin düzenleyeceği raporla belirlenir.
7. Bu garanti belgesi garanti süresince saklanmalıdır. Makinenin garantili onarımı istendiğinde bu belge gösterilerek işlem
yapılır. Bu belge kaybedildiği takdirde kullanıcının makinenin garanti kapsamında olduğunu fatura veya benzeri satış
belgesi ile ispatlaması gerekmektedir.
8. Kullanıcı garanti durumuyla ile ilgili olarak çıkabilecek sorunlar için TİCARET BAKANLIĞI TÜKETİCİNİN KORUNMASI VE
PİYASA GÖZETİMİ GENEL MÜDÜRLÜĞÜ ‘ne başvurabilir.
ÜRÜN BİLGİLERİ
MODELİ :
SERİ NO :
TESLİM TARİHİ :
ÜRETİCİ FİRMA YETKİLİ SERVİS
İMZA - KAŞE İMZA –KAŞE
GARANTİ ŞARTLARINI OKUDUĞUMU VE KABUL ETTİĞİMİ BEYAN EDERİM.
YETKİLİ ADI, SOYADI İMZA, TARİH

[TR]
OLASI ARIZADA MÜDAHELE
FORM-1
SERVİS / BAKIM / TAMİR TARİHİ :
YETKİLİ SERVİS BİLGİLERİ :
MÜDAHALE SEBEBİNİN AÇIKLAMASI :
YAPILAN İŞLEMLER :
KULLANICI ADI VE SOYADI :
FİRMA BİLGİSİ :
İRTİBAT NUMARASI :
KULLANICI GÖRÜŞÜ :
FORM-2
SERVİS / BAKIM / TAMİR TARİHİ :
YETKİLİ SERVİS BİLGİLERİ :
MÜDAHALE SEBEBİNİN AÇIKLAMASI :
YAPILAN İŞLEMLER :
KULLANICI ADI VE SOYADI :
FİRMA BİLGİSİ :
İRTİBAT NUMARASI :
KULLANICI GÖRÜŞÜ :

[GB]
PLEASE READ CAREFULLY!
USE, MAINTENANCE AND INSTALLATION
GUIDE
MARINA SERIES ELECTRIC OVENS

[GB]
CONTENTS
TABLES ....................................................................................................................................................................2
T1: TECHNICAL INFORMATION................................................................................................................................2
SECTION 1: GENERAL INFORMATION .....................................................................................................................2
SHIPPING, TRANSPORT AND LOCATION ...................................................................................................................2
SETTLEMENT DIAGRAM ..........................................................................................................................................2
USAGE AREA .........................................................................................................................................................2
GENERAL WARNINGS AND SAFETY PRECAUTIONS .....................................................................................................2
SECTION 2: INSTALLATION INSTRUCTIONS ............................................................................................................1
WHAT TO DO BEFORE INSTALLATION......................................................................................................................1
INSTALLATION INFORMATION ................................................................................................................................1
Electrical connection ...........................................................................................................................................2
Water Connection...............................................................................................................................................2
Ventilation and Chimney Connection .....................................................................................................................2
I SECTION 3: USING INSTRUCTIONS ........................................................................................................................2
CONTROL BOARD ..................................................................................................................................................2
FIRST OPERATION.................................................................................................................................................2
CLEANING, MAINTENANCE AND REPAIR ...................................................................................................................3
PROBLEM AND TROUBLESHOOTING.........................................................................................................................3
SECTION 4: WARRANTY........................................................................................................................................4
WARRANTY CONDITIONS .......................................................................................................................................4
POSSIBLE FAULT INTERVENTION ................................................................................................................................5
FORM-1 ................................................................................................................................................................5
FORM-2 ................................................................................................................................................................5

[GB]
TABLES
SECTION 1: GENERAL INFORMATION
SHIPPING, TRANSPORT AND LOCATION
•It must be transported by connecting to the vehicle to be transported during transportation.
•Do not put any other weight on the device during transport and transportation and do not stack the ovens on top of
each other.
•During transport, do not lay the appliance on its side, carry it upright.
•For transports with pallet trucks or forklifts, the means of transport should be used by people with a driver's license.
•In order for the device to work properly, make sure that the distance between the wall and the device is at least 10 cm
and at least 40 cm on the control panel side. Never put the device against the wall.
•Place the device under a fume hood where adequate ventilation can be provided to prevent the formation of odors and
smoke.
•The installation surface should be on a flat surface in order to comply with the safety conditions.
SETTLEMENT DIAGRAM
Place the device under the hood with a space of 10cm around it. The ventilation of the hood must be running. Malfunctions due
to incorrect placement or inadequate ventilation are out of warranty.
USAGE AREA
The manufacturer produces the furnaces produced with this user manual for a specific purpose; It implicitly guarantees its quality
or suitability to ensure that baked goods are cooked. The specifications and information about the furnaces in this manual are
provided for informational purposes only. It can be changed at any time by the manufacturer without notice.
GENERAL WARNINGS AND SAFETY PRECAUTIONS
•Do not go beyond the intended use. Read this booklet carefully for safety, maintenance and use.
•Keep this booklet for future problems and assistance.
•Device installation must be done by professional people.
•It is recommended to use this device by a responsible person constantly.
•In case of any failure, disconnect the device from electricity, gas and water.
•Have the device serviced and malfunctioned only to persons sent by the authorized service.
•Before using the device, clean the inside and outside with non-abrasive soap and warm water.
•When using the product for the first time, odor and smoke may occur due to insulating material and heating elements.
Operate the device for 30 minutes at 200C in neutral.
T1: TECHNICAL INFORMATION
T1: TECHNICAL INFORMATION
MODEL
EXTERNAL DIMENSIONS
GxDxY mm CAPACITY POWER kW GAS ELECTRIC V - Hz
WEIGHT
kg
CABLE
SECTION
mm2
OTOMATIC
FUSE
A
M1201E 1000x1190x420 2 - 40x60 tray 6,7 175 380 V / 3N
50 / 60 Hz 5x4mm2 16
M1201E(J) 1000x1190x420 2 - 40x60 tray 8,3 175 380 V / 3N
50 / 60 Hz 5x4mm2 16
M1202E 1650x1340x420 4 - 40x60 tray 10,5 290 380 V / 3N
50 / 60 Hz 5x4 mm2 25
M1202E(J) 1650x1340x420 4 - 40x60 tray 13,5 290 380 V / 3N
50 / 60 Hz 5x4 mm2 25
M1203E 1650x2540x420 10 - 40x60 tray 22 480 380 V / 3N
50 / 60 Hz 5x6 mm2 40
M1203E(J) 1650x2540x420 10 - 40x60 tray 25 480 380 V / 3N
50 / 60 Hz 5x10mm2 63

[GB]
•While the device is running, do not keep any liquid and solid flammable materials nearby.
•Always wear gloves when using the device. Turn the device off when not in use.
•For long-term use, it should be rested for at least 10 minutes every 2 hours.
•For long life of the machine, never operate it for a long time.
SECTION 2: INSTALLATION INSTRUCTIONS
The connections of the device must be made in accordance with the values in the technical table.
The manufacturer does not accept any responsibility for any operations performed without following the manual, for the
maintenance and technical interventions that are not carried out by authorized technicians, for the final damages to people or
goods.
WHAT TO DO BEFORE INSTALLATION
In electrical heated devices;
•The electrical output of the devices is 2.5 meters without cable.
•There should be group fuse and leakage current fuse where the device will be installed.
•According to the power of the device, the fuse values and the cable cross sections to be transported to the energy;
In single-phase devices
POWER
POWER
LIMIT
INSURANCE
LEAKAGE CURRENT
INSURANCE
INSURANCE INPUT CABLE CROSS
SECTION
Power
<7.3 kW
32 A
40 A - 30mA
3x4mm2
On three-phase devices
POWER
POWER
LIMIT
INSURANCE
LEAKAGE CURRENT
INSURANCE
INSURANCE INPUT CABLE CROSS
SECTION
Power
<18 kW
32 A
40 A - 30mA
5x4mm2
Power
<24 kW
40 A
63 A - 30mA
5x6mm2
Power
<39 kW
63 A
80 A - 30mA
5x10mm2
Power
<51 kW
80 A
100 A - 30mA
5x16mm2
•The cable used in the fuse entrance should be antigron.
•The power values of the device are written on the packaging and on the serial plate.
•The ground line must be located at the place where the device will be connected.
•The connection of the device must be made without a plug over the group insurance.
In gas heated devices;
•The gas inlet of the device is 1/2 "male thread.
•The mains pipe to be gas connected must have a minimum diameter of 1 ". The device information registered in
GAZMER must be taken into consideration in new installations or modifications.
•Gas connection must be made with 1/2 "flex hose. There must be a gas valve between the gas inlet of the device and
the network.
•A constant pressure of 21 mbar is required for natural gas (NG). Working tolerance is ± 5%.
•30 mbar constant pressure is required for LPG. Working tolerance is ± 5%.
•Regulators should be connected to high-pressure networks according to the type of gas and the pressure values
mentioned above. Devices made without connecting the regulator are out of warranty.
•Injectors need to change when converting gases from LPG to NG or NG to LPG. Please contact the service for
conversion.
•For other electrical components;
POWER
POWER
LIMIT
INSURANCE
LEAKAGE CURRENT
INSURANCE
INSURANCE INPUT CABLE CROSS
SECTION
Power
<7.3 kW
32 A
40 A - 30mA
3x2,5mm2
For water connection;
•The water inlet of the device is R 3/4 "male thread.
•Water connection should be made with R 3/4 "female hose on both sides.
•A water tap must be connected between the water inlet of the device and the mains.
INSTALLATION INFORMATION
Installation should be done by professional people who are familiar with the device. Read the manual carefully before using the
device and have it read by the people who will use it. The more care you take on your device, the longer it will last.
