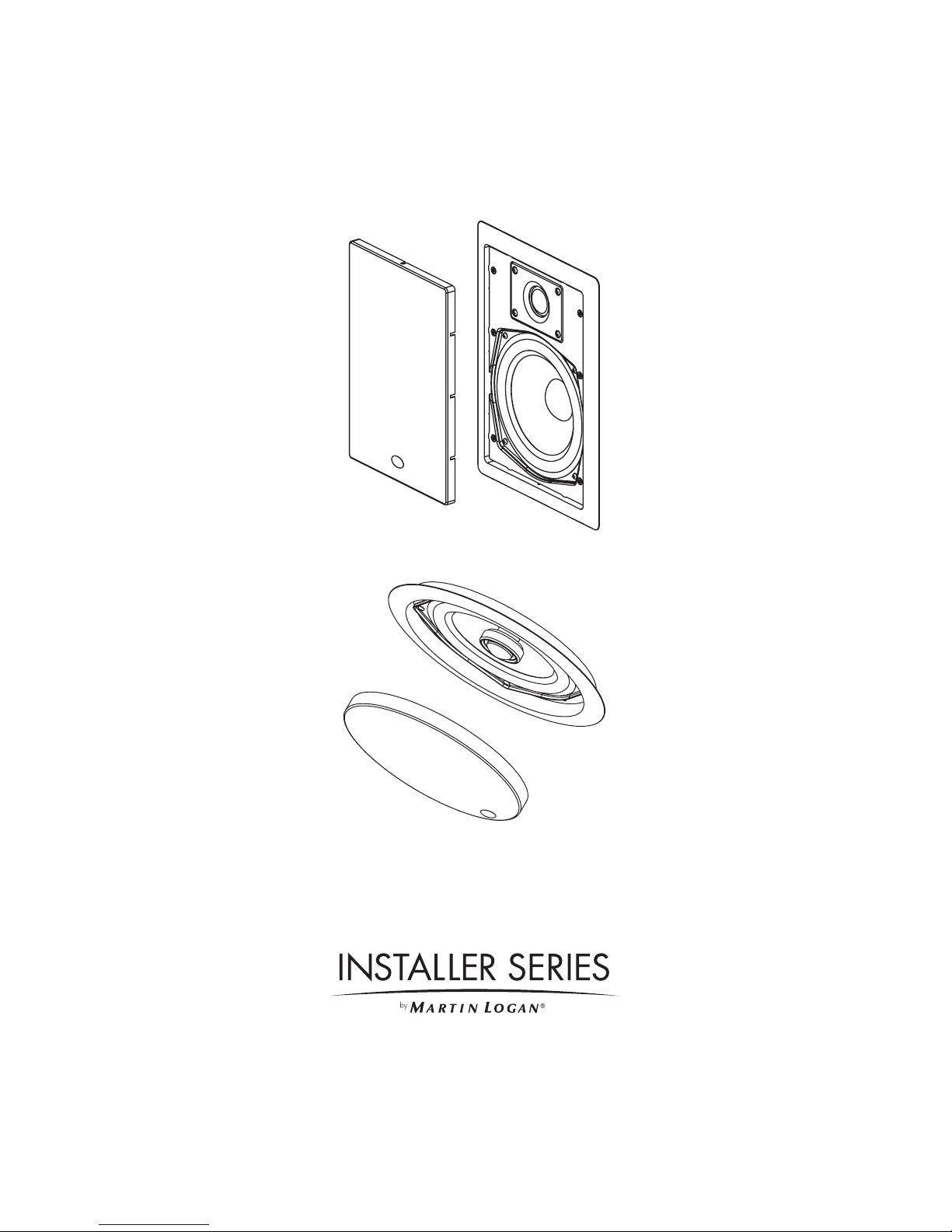

MartinLogan ML-60 User manual

ML-60 | ML-65 | ML-67 | ML-80
user’s manual
Register your warranty online at www.MartinLogan.com.
See your local MartinLogan dealer for new construction pre-install brackets (sold separately).

1
Contents
Content Check List. . . . . . . . . . . . . . 1
Safety Warnings and WEEE Recycling 1
Protect Your Investment . . . . . . . . . . . 2
Break-In..................... 2
Speaker Placement . . . . . . . . . . . . . 2
Painting the Speaker Frame . . . . . . . . 4
Painting the Speaker Grill . . . . . . . . . 4
Installation ................... 5
Frequently Asked Questions. . . . . . . . 7
Troubleshooting. . . . . . . . . . . . . . . . 7
Warranty.................... 8
Service ..................... 8
Specifications . . . . . . . . . . . . . . . . . 9
Dimensional Drawings . . . . . . . . . . 11
Safety Warnings and WEEE Recycling
The lightning bolt flash with arrowhead symbol within an equilateral triangle is
intended to alert the user to the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of sufficient magnitude to constitute
a risk of electric shock.
The exclamation point within an equilateral triangle is intended to alert the
user to the presence of important operating and maintenance (servicing)
instructions in the literature accompanying the appliance.
The fire within an equilateral triangle is intended to alert the user to the poten-
tial of creating a fire hazard if they do not follow the instructions.
The dollar sign within an equilateral triangle is intended to alert the user that
they run the risk of causing damage that could be potentially expensive to
repair if they don't follow the instructions.
WARNING!
• Refer servicing to a qualified technician.
• To prevent fire or shock hazard, do not expose this module to moisture.
• Turn amplifier off should any abnormal conditions occur.
• Do not drive speaker beyond its rated power.
Content Check List
You will find the following items enclosed for your new MartinLogan loudspeaker.
Should you require assistance please call our service department at [phone].
_____ Install Template _____ Grill Cover _____ Paint Shield

2
In accordance with the European Union WEEE (Waste Electrical and Electronic
Equipment) directive effective August 13, 2005, we would like to notify you
that this product may contain regulated materials which upon disposal, accord-
ing to the WEEE directive, require special reuse and recycling processing.
For this reason MartinLogan has arranged with our distributors in European Union
member nations to collect and recycle this product at no cost to you. To find your local
distributor please contact the dealer from whom you purchased this product, email
[e-mail] or visit the distributor locator at www.martinlogan.com.
Please note, only this product itself falls under the WEEE directive. When dis-
posing of packaging and other related shipping materials we encourage you
to recycle these items through the normal channels.
Protect Your Investment
• Use an amplifier that approximately matches the speaker's specified power handling.
• To avoid damage, turn down the volume if the speaker sounds like it is distorting,
sounds harsh, or the bass begins to break up.
• Tone controls and equalizers may increase the likelihood of distortion, especially
at high volumes. Use these setting sparingly.
Break-In
When you first begin to play your speakers, they will sound a bit bass shy. This is due
to the high quality, long-life components used in the drivers. Allow approximately 72
hours of break-in at 90 dB (moderate listening levels) before any critical listening.
Speaker Placement
Choosing a Mounting Location
Install the speakers between wall studs or ceiling joists being careful to avoid electrical
wires behind the wall's surface. Please note, ML-67 should only be used in-ceiling.
Wall Rigidity Results in Better Sound
Increasing the rigidity of your walls may improve sonic performance. To do this con-
sider adding cross bracing inside of the wall approximately 12" (30cm) above and
below the speaker.

3

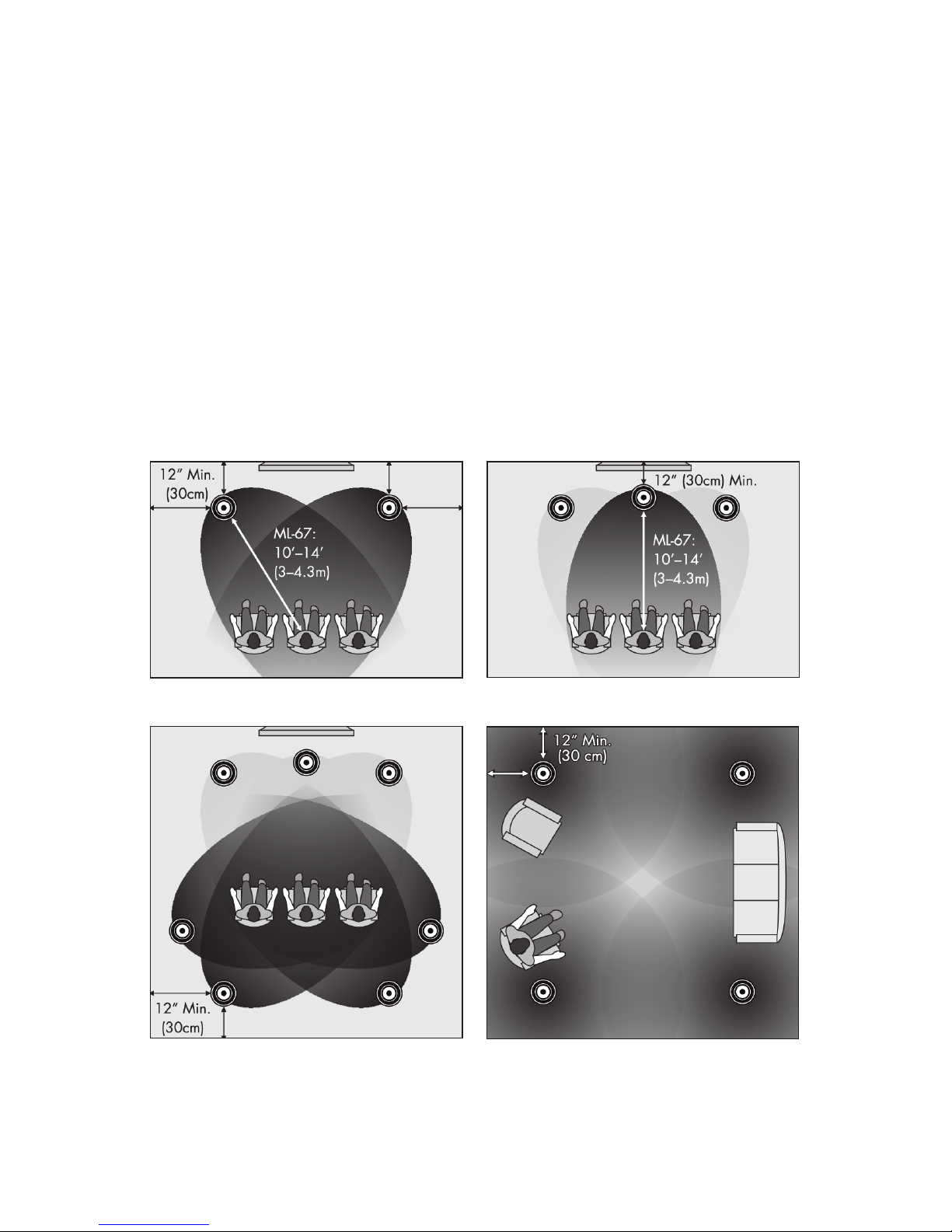

Figure 2. Adding a center channel (ML-67 shown).Figure 1. 2-channel installation (ML-67 shown).
Figure 4. Distributed stereo audio.Figure 3. Adding surround channels to create a
5- or 7-channel installation (ML-67 shown).
Achieving Superior Imaging
These MartinLogan in-wall and in-ceiling speakers offer superb imaging and flexible
placement in nearly any location. However, for best performance and imaging place
speakers equidistant from one another and avoid physical obstructions between the
speaker and primary listening position.
Balancing Hard vs. Soft Surfaces Improves High- and Mid-Frequency Performance
Rooms that are “over damped” with carpeting, drapes, and other sound absorbers can
cause your system to sound dull and lifeless. On the other hand, rooms can have so
many hard surfaces that the system sounds like a gymnasium. Experiment by adding or
removing soft surfaces until you find a mix that sounds good to you.
Balancing Bass Output
Corner placement of these speakers will reinforce their bass output. If you require bal-
anced output across the entire audio spectrum avoid mounting these speakers in a corner.

4
Suggested Placement of In-Ceiling Loudspeakers
Although figures 1–4 depict in-ceiling installations the same guidelines shown in figures
1 to 4 can be used when positioning in-wall front speakers and center channels.
When choosing placement follow these simple tips:
• Place a minimum of 12" (30cm) from any wall corner.
• Place fronts/centers equidistant between 10–14 feet (3–4.3m) from the listening position.
• ML-67: Install in-ceiling only. Orient the sound towards the listening position.
Painting the Speaker Frame
NOTE: The speaker frame can either be either painted in place
or removed for painting.
IMPORTANT! Do not paint the rear of the speaker or the
surface behind the grill.

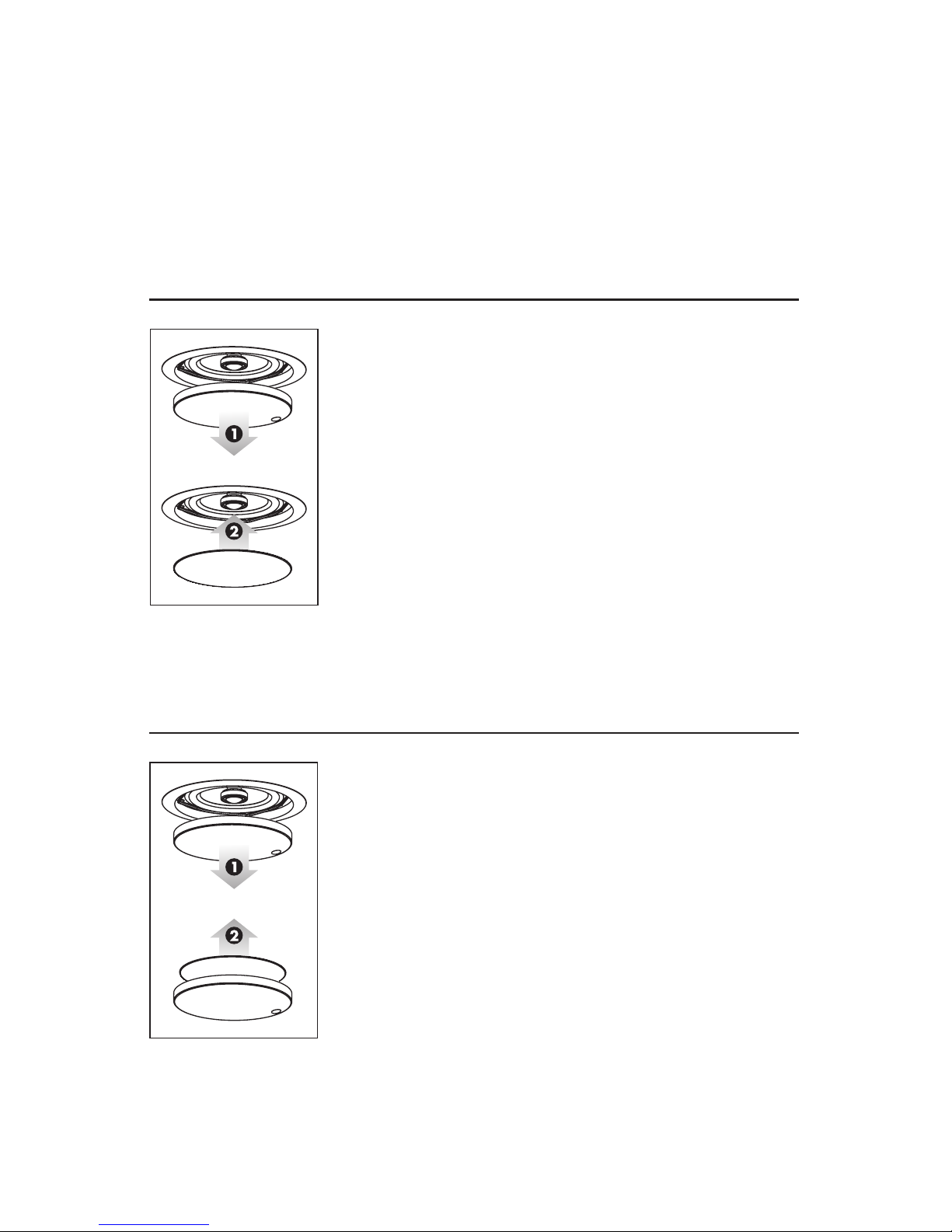

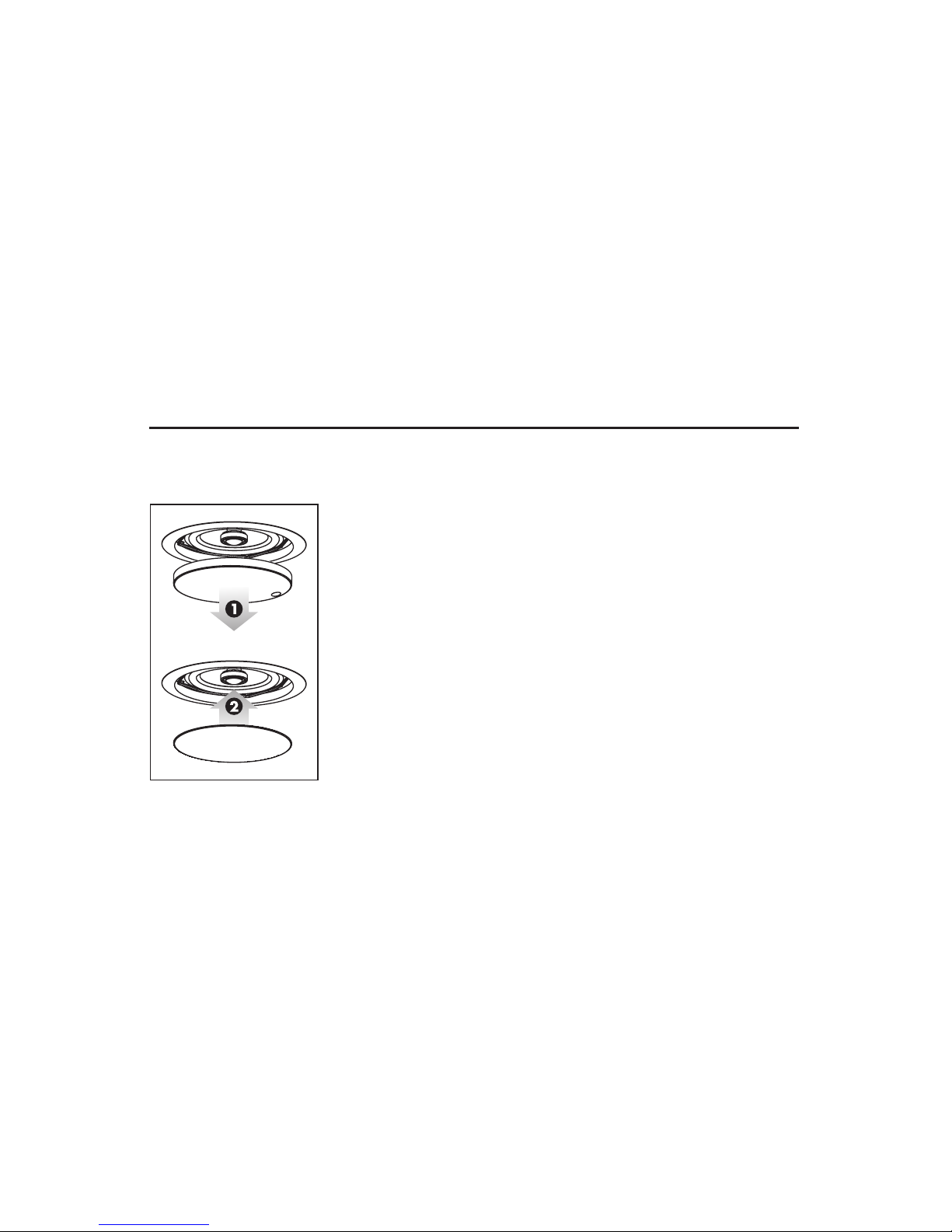

1. Remove the grill from the speaker (figure 5, step 1).
2. Press the paint shield into place (figure 5, step 2).
3. Lightly sand the speaker frame with fine sandpaper.
4. In a well ventilated area paint the speaker frame several
times, allowing frame to dry completely between coats.
Painting the Speaker Grill
IMPORTANT! Before painting remove grill from speakers. Also
remove the cloth scrim attached inside the grill.
1. Remove the grill from the speaker. A protective cloth scrim
is attached to the back of the grill with low-tack adhesive.
Remove this scrim by gently pulling it away from the grill.
2. Paint the grill, being careful not to plug the holes. For best
results use a spray rather than a brush. Allow the paint
to completely dry before proceeding.
3. Gently press the scrim back into place before reinstalling
the speaker grill.
Figure 5.
Figure 6.

5
Installation
NOTE: These instructions assume the mounting surface is of standard wood frame and
standard sheet rock construction. If you wish to mount the speakers to another type of
material you should contact a bonded contractor.
NOTE: See your local dealer for new construction pre-install brackets (sold separately).
WARNING! Before installing check local building codes to verify com-
pliance with local regulations. WARNING! Before installing check for
obstructions behind drywall. To do this make a small hole, cutting at
a 45° angle (this will make the hole easier to patch if obstructions are
found. Only cut out the mounting hole after you have verified there are
no obstructions behind the dry wall. WARNING! Use only speaker cable
that is rated for in-wall use. The UL standard is CL2, CL3, and CM. The
CSA standard is FT4. WARNING! Turn your amplifier off before making
or breaking any signal connections.
1. Remove center from the supplied template. ML-60 and ML-67: Skip this step.
2. Using a stud finder, position the template completely between wall studs or ceiling
joists. ML-67: Install in-ceiling only.
3. Hold or tape the template in place and mark cutout with a pencil (figures 7a & 7b).
4. Remove the template and cut out the opening with a drywall knife/saw.
5. In-wall: Place fiberglass insulation above and below the cut-out hole. Place a half
thick piece of fiberglass insulation behind the speaker.In-ceiling: Place fiberglass
insulation 12" (30cm) or thicker between the joists directly above the speaker.
6. Connect speaker cables. Be consistent when connecting the speaker leads to the
terminals. Take great care to assign the same color to the (+) terminal on both the
speaker and the amplifier.
7. INSTALLATION: ML-67 and ML-80 (Round)
a) Hold the speaker's front lip as shown in Fig. 8a and push mounting
screws toward each other so that speaker fits through the hole;
Recommended tools:
• Stud finder
• Sharp pencil or pen
• Dry wall knife/saw
• Wire strippers
• Phillips screwdriver
• Tape measure
• Low-tack tape

6
ML-67 ONLY: Orient speaker so sound is directed toward primary listening
position.
b) Hold speaker in place and alternately tighten each screw (Fig. 8b).
INSTALLATION: ML-60 and ML-65 (Round and Rectangular)
a) Push speaker assembly through hole until flange is flush with the wall (Fig. 9a)
b) Holding speaker in place, alternately tighten each screw (Fig. 9b)
8. Gently press the grill into place.

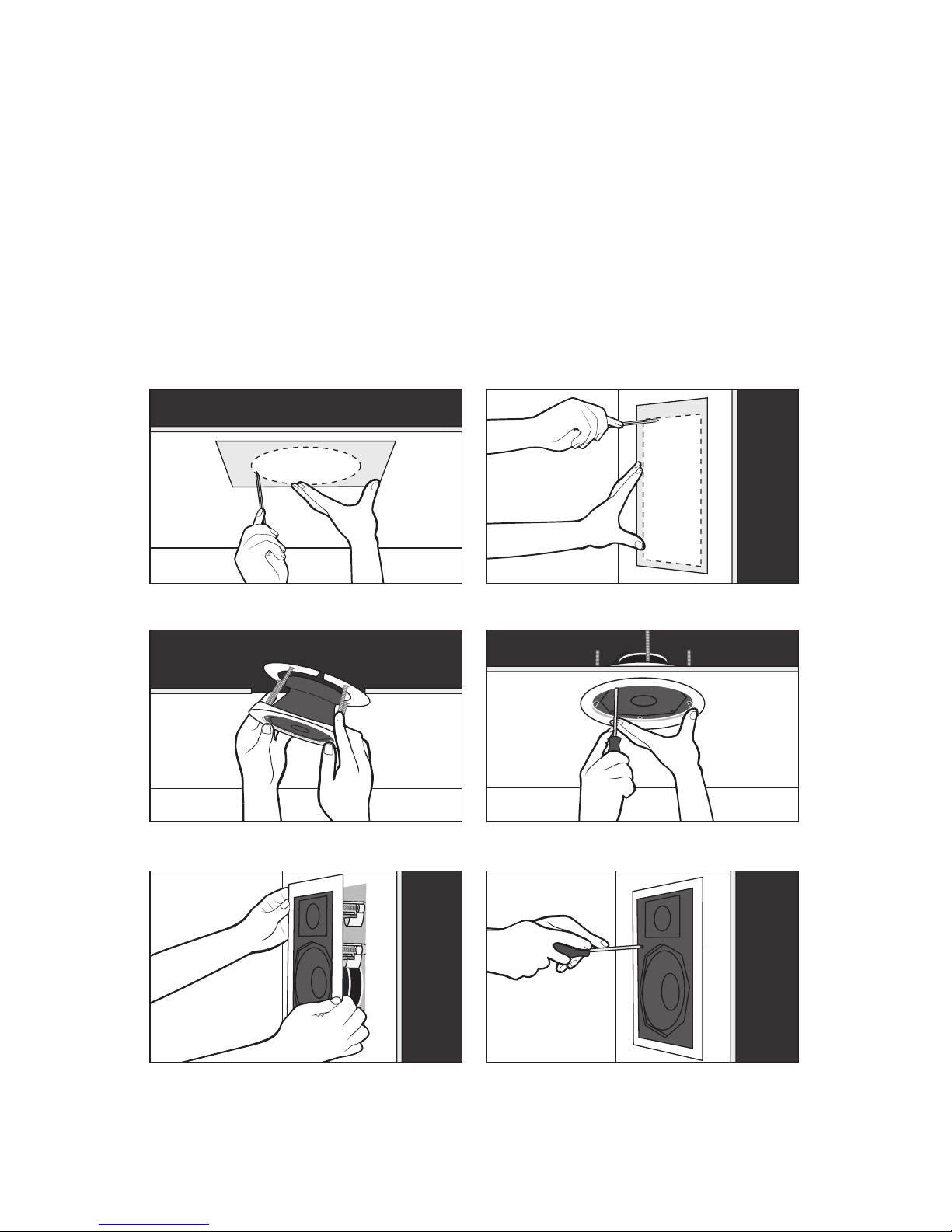

Figure 7a. Figure 7b.
Figure 8a. Figure 8b.
Figure 9a. Figure 9b.

7
Frequently Asked Questions
How do I clean my speakers? Just use a dust free cloth or a soft brush to remove
the dust from your speakers. Do not spray any kind of cleaning agent on or in close
proximity to the drivers.
What size amplifier should I use? We recommend an amplifier rated within the suit-
able amplifier range of your speaker.
Could you suggest a list of suitable electronics and cables that would be ideal for
MartinLogan speakers? The area of electronics and cable choice is probably the most
common type of question that we receive. It is also the most subjective. We have
repeatedly found that brands that work well in one setup will drive someone else nuts
in another. We use many brands with great success. Again, we have no favorites;
we use electronics and cables quite interchangeably. We would suggest listening to
a number of brands—and above all else—trust your ears. Dealers are always the best
source for information when purchasing additional audio equipment or cables and will
be well versed in the subject of special safety requirements for in-wall cable.
Will exposure to sunlight affect the life or performance of my speakers? We
recommend that you not place any loudspeaker in direct sunlight. The ultraviolet (UV)
rays from the sun can cause deterioration of grill cloth, speaker cones, etc. Small
exposures to UV will not cause a problem. In general, the filtering of UV rays through
glass will greatly reduce the negative effects.
Troubleshooting
No Output
• Check that all your system components are turned on, not muted, and that your
balance control (if applicable) is set correctly.
• Check to make sure your power outlet at the wall is working.
• Check your power cords, speaker wires, and interconnecting cables.
• Check to make sure no headphones are plugged in.
• Swap speaker wires at your amplifier with those of a speaker that is functioning
correctly. If the lack of output moves to a different speaker the problem could be
with other equipment in your system (i.e. amp, pre-amp, processor, etc.)
• Try hooking up a different set of speakers. The lack of output could point to a prob-
lem with other equipment in your system (i.e. amp, pre-amp, processor, etc.)
Lack of Bass or Poor Imaging
• Check your speaker wires. Is the polarity correct — (+) to (+) and (–) to (–)?

8
Warranty
MartinLogan offers online warranty registration at www.martinlogan.com.
Your speaker is provided with an automatic Limited 90 Day Warranty coverage.
You have the option, at no additional charge, to receive a Limited 5 Year Warranty
coverage. To obtain the Limited 5 Year Warranty coverage register your speakers at
www.martinlogan.com. Save a copy of your dealer receipt as it may be requested if
service is required.
MartinLogan may not honor warranty service claims unless we have a completed
Warranty Registration on file at www.MartinLogan.com!
Service
Should you be using your MartinLogan product in a country other than the one in which
it was originally purchased, we ask that you note the following:
1 The appointed MartinLogan distributor for any given country is responsible for
warranty servicing only on units distributed by or through it in that country in
accordance with its applicable warranty.
2 Should a MartinLogan product require servicing in a country other than the one
in which it was originally purchased, the end user may seek to have repairs
performed by the nearest MartinLogan distributor, subject to that distributor’s local
servicing policies, but all cost of repairs (parts, labor, transportation) must be borne
by the owner of the MartinLogan product.
3 If, after owning your speakers for six months, you relocate to a country other than
the one in which you purchased your speakers, your warranty may be transferable.
Contact MartinLogan for details.

9
Specifications*
Speaker Model.............................
System Frequency Response . . . . . . . . . . . . . . . . . . .
Aiming...................................
Sensitivity.................................
Impedance................................
Crossover Frequency.........................
High-Frequency Driver . . . . . . . . . . . . . . . . . . . . . . .
Low-Frequency Driver........................
Binding Post Inputs..........................
Suitable Amplifier Range . . . . . . . . . . . . . . . . . . . . .
Maximum Power Handling . . . . . . . . . . . . . . . . . . . .
Weight...................................
Overall Size (diameter x depth | height x width x depth)
Required ceiling opening (including tolerance) . . . . . .
Projection from wall surface . . . . . . . . . . . . . . . . . . .
Depth required behind wall surface. . . . . . . . . . . . . .
*Specifications are subject to change without notice.
ML-60
70–20,000 kHz ±2 dB
N/A
89dB
Compatible with 8 ohms
2,500 kHz
1" (2.5cm) silk dome
6.5" (16.5cm) mineral-
filled polypropylene cone
Spring clip accommodates
wire up to 12AWG
15–70 Watts
40 Watts
3.75 lbs. each
(1.7 kg)
9" x 3.8"
(22.8 x 9.6cm)
7-11
/16"
(19.5cm)
0.3"
(0.9cm)
3"
(7.6cm)

10
ML-65
70–20,000 kHz ±2 dB
N/A
89dB
Compatible with 8 ohms
2,500 kHz
1" (2.5cm) silk dome
6.5" (16.5cm) mineral-
filled polypropylene cone
Spring clip accommodates
wire up to 12AWG
15–80 Watts
50 Watts
4.85 lbs. each
(2.2 kg)
11.2" x 8.2" x 3.4"
(28.5 x 20.8 x 8.6cm)
9-15
/16" x 6-15 /16"
(25.2 x 17.7cm)
0.3"
(0.9cm)
2-9/16"
(6.5cm)
ML-67
70–20,000 kHz ±2 dB
Rotate speaker assembly
89dB
Compatible with 8 ohms
2,500 kHz
1" (2.5cm) titanium dome
6.5" (16.5cm) mineral-
filled polypropylene cone
Spring clip accommodates
wire up to 5AWG
15–80 Watts
50 Watts
5.3 lbs. each
(2.4 kg)
11.5" x 5"
(29.2 x 12.6cm)
10-1
/2"
(26.6cm)
0.1"
(0.3cm)
4-3/4"
(12cm)
ML-80
60–20,000 kHz ±2 dB
N/A
90dB
Compatible with 8 ohms
2,500 kHz
1" (2.5cm) titanium dome
8" (21cm) mineral-filled
polypropylene cone
Spring clip accommodates
wire up to 5AWG
15–90 Watts
60 Watts
4.38 lbs. each
(2 kg)
10.4" x 3.7"
(26.3 x 9.3cm)
9-5/16"
(23.6cm)
0.2"
(0.5cm)
3 in.
(7.6cm)

11
Dimensional Drawings
ML-60 ML-67
ML-65 ML-80

Lawrence, Kansas, USA tel [phone] www.martinlogan.com
©2010 MartinLogan. All rights reserved.
Rev. #072610

ML-60 | ML-65 | ML-67 | ML-80
manuel de l’utilisateur
Enregistrez votre garantie en ligne au www.MartinLogan.com.
Consultez votre revendeur MartinLogan local pour obtenir les nouveaux
supports de pré-installation (vendus séparément).

14
Table des matières
Liste de vérification du contenu . . . . . 14
Avertissements de sécurité et
recyclage WEEE . . . . . . . . . . . . 14
Protéger votre investissement . . . . . . . 15
Rodage ....................15
Positionnement des enceintes . . . . . . 15
Peinturer le boîtier de l’enceinte . . . . . 17
Peinturer la grille de l’enceinte . . . . . . 18
Installation ...................18
Foire aux questions . . . . . . . . . . . . . 21
Dépannage ..................21
Garantie ....................22
Service .....................22
Spécifications . . . . . . . . . . . . . . . . 23
Plans dimensionnels . . . . . . . . . . . . 25
_____ Gabarit d'installation _____ Couvercle de la grille _____ Protecteur pour peinture
Avertissements de sécurité et recyclage WEEE
Le symbole de l’éclair avec une pointe en forme de flèche, dans un triangle
équilatéral, avertit l’utilisateur de la présence d’une « tension dangereuse »
potentielle près du produit qui peut être suffisante pour constituer un risque de
décharge électrique.
Le point d’exclamation dans un triangle équilatéral avertit l’utilisateur de
la présence de directives importantes en matière de fonctionnement et
d’entretien (service) dans les documents qui accompagnent l’appareil.
Le symbole de feu dans un triangle équilatéral avertit l’utilisateur du risque de
créer un incendie s’il ne suit pas les instructions.
Le symbole de dollar dans un triangle équilatéral avertit l’utilisateur qu’il coure
le risque de causer des dommages potentiellement dispendieux à réparer s’il
ne suit pas les instructions.
AVERTISSEMENT!
• Consultez un technicien compétent pour les réparations.
• Pour prévenir les risques d’incendie ou de choc électrique, n’exposez
pas ce module à l’humidité.
• Fermez l’amplificateur si une condition anormale survient.
• Ne poussez pas l’enceinte au-delà de sa puissance nominale.
Liste de vérification du contenu
Vous trouverez les éléments suivants dans la boîte pour votre nouvelle enceinte
MartinLogan. Si vous avez besoin d’aide, veuillez appeler notre département de
service en composante le 785-749-0133.

15
En vertu de la directive WEEE de l’Union européenne (directive sur les déchets
électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous
avisons que ce produit pourrait contenir des matériaux réglementés dont
l’élimination doit faire l’objet de procédures de réutilisation et de recyclage
particulières. À cette fin, Martin Logan a demandé à ses distributeurs dans les
pays membres de l’Union européenne de reprendre et de recycler ce produit
gratuitement.
Pour trouver le distributeur le plus près, communiquez avec le revendeur du
produit, envoyez un courriel à [e-mail] ou consultez le site Web
martinlogan.com.
Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons
à recycler les matériaux d’emballage et autres matériaux d’expédition selon
les procédures normales.
Protéger votre investissement
• Utilisez un amplificateur qui correspond approximativement à la puissance admissible de
l'enceinte.
• Pour éviter les dommages, baissez le volume si le son de l'enceinte est déformé ou
dur, ou si les graves commencent à couper.
• Les commandes de tonalité et les égalisateurs peuvent accroître les possibilités
de déformation du son, particulièrement à volume élevé. Utilisez ces commandes
avec parcimonie.
Rodage
Quand vous commencez à l'utilisez les enceintes, les graves peuvent sonner un peu
diminuées. Cette situation est due aux composants de haute qualité et à durée de vie
élevée utilisés dans les haut-parleurs. Un rodage d'environ 72 heures à 90 dB (niveaux
d'écoute moyens) est nécessaire avant toute écoute critique.
Positionnement des enceintes
Choisir un emplacement de montage
Installez les enceintes entre les montants du mur ou les solives du plafond en faisant
attention pour éviter les fils électriques derrière le mur. Veuillez noter que le modèle
ML-67 doit uniquement être utilisé dans le plafond.
La rigidité du mur donne un meilleur
Le fait d'accroître la rigidité des murs peut améliorer la performance sonore. Pour y arriver,
il est recommandé d'ajouter un renforcement à l'intérieur du mur à environ 12 po (30cm)
au-dessus et au-dessous de l'enceinte.

16

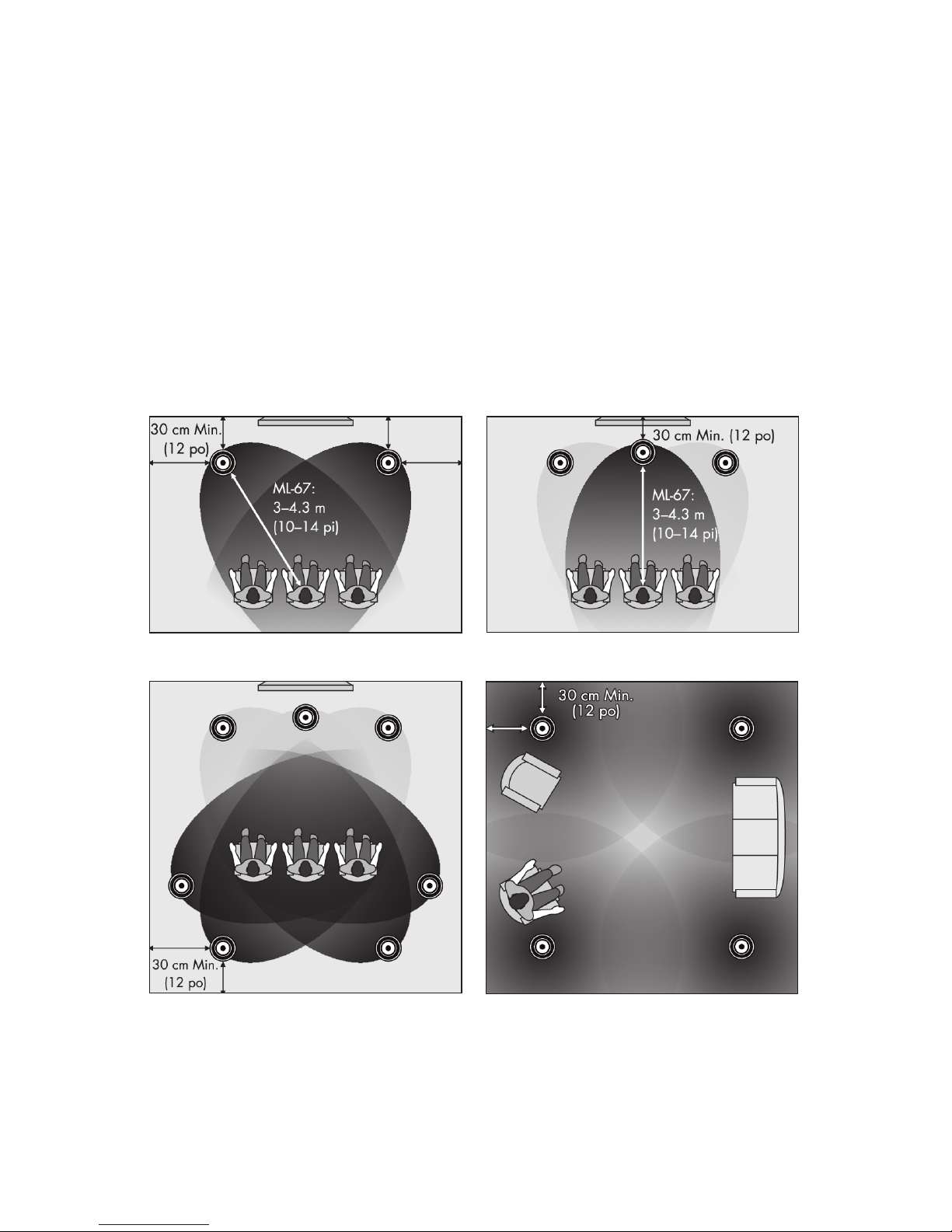

Figure 2. Ajouter un canal central (ML-67 illustré).Figure 1. Installation à 2 canaux (ML-67 illustré).
Figure 4. Stéréo audio distribué.
Figure 3. Ajouter des canaux ambiophoniques
pour créer une installation à 5 ou 7 canaux
(ML-67 illustré).
Obtenir une image supérieure
Ces enceintes MartinLogan encastrables au mur ou au plafond offrent une superbe image et
un positionnement flexible presque partout. Toutefois, pour obtenir le meilleur rendement
possible et la meilleure image, placez les enceintes à équidistance les unes des autres
et éviter les obstacles physiques entre l'enceinte et la position d'écoute principale.
L'équilibre entre les surfaces dures et molles améliore le rendement des hautes et
des moyennes fréquences
Les pièces qui sont « trop amorties » avec du tapis, des rideaux ou d'autres matériaux qui
absorbent le son peuvent faire en sorte que votre système sonne mat ou sans vie. D'un autre
côté, les pièces peuvent avoir tellement de surfaces dures que le système sonnera comme
dans un gymnase. Expérimentez en ajoutant ou en enlevant des surfaces molles jusqu'à ce
que vous trouviez un mélange qui sonne bien.
Équilibrage de la sortie des graves

17
Le positionnement en coin de ces enceintes renforcera la sortie des graves. Si vous avez
besoin d'une sortie équilibrée dans l'ensemble du spectre audio, évitez de monter ces
enceintes dans un coin.
Positionnement suggéré des enceintes encastrables au plafond
Bien que les figures 1 à 4 illustrent les installations au plafond, les mêmes directives illustrées
dans les figures 1 à 4 peuvent être utilisées lors du positionnement des enceintes avant et
des canaux centraux au mur.
Conseils pratiques pour le choix du positionnement :
• Laissez un espace minimal de 12 po (30 cm) de tout coin de mur.
• Placez les enceintes avant/centre à équidistance de 10 à 14 pieds (3 à 4,3 m)
de la position d’écoute.
• ML-67 : Installation au plafond uniquement. Orientez le son vers la position d'écoute.
Peinturer le boîtier de l'enceinte
REMARQUE : le boîtier de l'enceinte peut être peint sur place
ou être enlevé pour être peinturé.
IMPORTANT! Ne pas peindre la partie arrière de l'enceinte
ni la surface derrière la grille.
1. Retirez la grille de l'enceinte (figure 5, étape 1).
2. Fixez le protecteur de peinture en place (figure 5, étape 2).
3. Sablez légèrement le boîtier de l'enceinte avec un papier
de sablé fin.
4. Dans un endroit bien ventilé, peignez le boîtier de l'enceinte
à de nombreuses reprises, en laissant le boîtier sécher entre
chaque couche.
Figure 5.

18
Peinturer la grille de l'enceinte
IMPORTANT! Avant de peinturer, enlevez la grille des enceintes.
De plus, enlevez le disque de tissu fixé à l'intérieur de la grille.
1. Enlevez la grille de l'enceinte. Un disque de tissu protecteur
est fixé sur la partie arrière de la grille avec un adhésif.
2. Peignez la grille, en faisant attention de ne pas boucher
les trous. Pour obtenir de meilleurs résultats, utilisez un
vaporisateur au lieu d'un pinceau. Laissez la peinture
sécher avant de continuer.
3. Fixez doucement le disque à sa place avant de réinstaller
la grille de l'enceinte.
Installation
REMARQUE : ces instructions supposent que la surface de montage est un cadre en bois
standard et une construction en gyproc standard. Si vous souhaitez monter les enceintes
sur un autre type de matériel, vous devez communiquer avec un entrepreneur cautionné.
NOTE : consultez votre revendeur local pour obtenir les nouveaux supports préinstallés
(vendus séparément).
AVERTISSEMENT! Avant l'installation, vérifiez les codes de construction
locaux pour vous assurer de la conformité aux règlements locaux.
AVERTISSEMENT! Avant l'installation, vérifiez la présence d'obstacles
derrière la cloison sèche. Pour y arriver, percez un petit trou, à un angle
de 45° (il sera insi plus facile de reboucher le trou si des obstacles
sont repérés). Découpez le trou de montage uniquement lorsque
vous avez vérifié qu'il n'y a aucun obstacle derrière la cloison sèche.
AVERTISSEMENT! Utilisez uniquement un câble d'enceinte homologué
pour l'utilisation dans un mur. La norme UL est CL2, CL3 et CM. La norme
CSA est FT4. AVERTISSEMENT! Éteignez l'amplificateur avant de faire ou
de défaire tout raccord de signal.
• Localisateur de montants
• Crayon aiguisé ou stylo
• Couteau/scie à cloison sèche
• Pince à dénuder
• Tournevis Phillips
• Ruban à mesurer
• Ruban adhésif « low-tack »
Figure 6.

19
1. Retirez le centre du gabarit fourni. ML-60 et ML-67 : sautez cette étape.
2. À l'aide d'un localisateur de montants, placez le gabarit entièrement entre
les montants du mur ou les solives du plafond. ML-67 : Installation au plafond
uniquement.
3. Tenez ou collez le gabarit en place et indiquez la découpe avec un crayon (figures
5a et 5b).
4. Enlevez le gabarit et découpez l'ouverture à l'aide d'un couteau/scie à cloison sèche.
5. Au mur : placez un isolant en fibre de verre au-dessus et au-dessous le trou de
découpe. Placez une demi-épaisseur d'isolant en fibre de verre derrière l'enceinte.
Au plafond : placez un isolant en fibre de verre de 12 po (30 cm) ou plus entre
les solives directement sous l'enceinte.
6. Raccordez les câbles d'enceinte. Soyez cohérent lorsque vous connectez les fils
d'enceinte aux bornes. Assurez-vous d'attribuer la même couleur à la borne (+) de
l'enceinte et de l'amplificateur.
7. INSTALLATION: ML-67 et ML-80 (rond)
a) Tenez le rebord avant de l’enceinte, tel qu’illustré à la Fig. 8a et poussez les vis
de montage les unes vers les autres pour que l’enceinte passe dans le trou.
ML-67 UNIQUEMENT : Orientez l’enceinte afin que le son soit dirigé vers
la position d’écoute.
b) Tenez l’enceinte en place et vissez chaque vis une après l’autre (Fig. 8b).
INSTALLATION: ML-60 et ML-65 (rond et rectangulaire)
a) Poussez le montage de l’enceinte dans le trou jusqu’à ce que seule la collerette
soit visible (Fig. 9a)
b) Tenez l’enceinte en place et vissez chaque vis une après l’autre (Fig. 9b)
8. Appuyez délicatement sur la grille pour la fixer en place.
