Marvoto M1 User manual

使用说明书
胎儿相机 M1
Fetus Camera Model M1
User's Manual

产品包装内容物清单：
相机主机 1 台 适配器 1 个
英标插脚 1 个 欧标插脚 1 个
美标插脚 1 个 USB 充电线 1 根
使用说明书 1 本 快速操作指南 1 张
保修卡 1 张
请确认包装盒内物品是否齐全，如有遗漏，请联系美童公司客服人
员。

1 安全说明 ………………………………………………………… 04
2 产品简介 ………………………………………………………… 06
3 产品结构说明 …………………………………………………… 07
4 开 / 关机和指示说明 …………………………………………… 08
5 连接设备 ………………………………………………………… 10
6 拍摄 ……………………………………………………………… 13
6.1 专业模式拍摄 …………………………………………… 13
6.2 高级模式拍摄 …………………………………………… 14
6.3 拍摄小课堂 ……………………………………………… 17
6.4 照片浏览、分享和美化 …………………………………… 26
6.5 使用频率和使用时长 …………………………………… 27
7 充电 ……………………………………………………………… 28
8 固件升级 ………………………………………………………… 29
9 存放、清洁保养 ………………………………………………… 31
10 故障排除 ……………………………………………………… 33
11 规格参数 ……………………………………………………… 35
12 声输出参数表 ………………………………………………… 36
目 录

M1 产品说明书
04
Page
1 安全说明
本仪器为内部电源设备，电击防护类型为 BF 型应用部分。
为避免可能受到的伤害，请在使用本仪器前认真阅读以下安全说明。
安全提示符号说明
标 识 名 称 说 明
禁止 应避免进行的行为
小心 可能会对产品造成损坏或发生某些危险的
行为说明，请认真阅读
提示 操作、使用一般性提示说明
请遵循相关国家或地区法律规定使用本产品。
本产品适用对象为怀孕 16 周以上（含 16 周）的孕妇。
本产品仅用于孕妇腹部的胎儿扫描。
本产品不能用于医学诊断（如胎儿排畸检查）。
请不要将本产品用于新生儿。
孕妇发热生病期间请勿使用。
本产品有使用频率和单次使用时长要求，请严格按照说明书
中描述的使用。
本产品为精密设备，请勿拆卸。
请勿用力掰、压手柄，以免损坏。
本产品不完全防水，请勿把设备完全浸入水或其他液体中。
请小心散热孔溅入液体或其他异物。
勿让儿童操作或把玩设备，以免不慎摔坏设备或造成儿童

05 Page
M1 产品说明书
损伤。
请保持设备的清洁，避免振荡。
确保本产品使用环境不受较强的电磁干扰源，例如无线发报机、
微波炉、电磁炉等的干扰。
保持操作环境无震动、无腐蚀、无可燃物质，以及避免过高或过低
的温度和湿度。
若本仪器被溅湿或有水凝结，要停止操作。
使用前，请检查并确保设备没有明显的损坏。
本产品必须由经过授权的合格工程师维修。
本产品在有效的生命期后，请返回给制造商循环利用并按当地规
定进行处理。

M1 产品说明书
06
Page
2 产品简介
胎儿相机 M1 是一款为怀孕女性设计的全新概念的相机，用于给肚子
里的胎宝宝拍照和录制动态的影像视频。
适用对象：怀孕 16 周以上（含 16 周）的女性
适用部位：怀孕女性腹部
胎儿相机 M1 由设备端（以下简称“相机主机”）和 APP 端（APP 名称：
胎儿相机）组成。相机主机采用超声成像原理。它的核心是智能胎
儿成像系统，负责发射和接收超声波信号、信号转换处理、数字化处
理和三维重建处理等。相机主机输出的图像数据通过 Wi-Fi 传输到
APP 端显示，在 APP 上进行存储、浏览、社交分享等。
胎儿相机已通过以下认证和检测：

07 Page
M1 产品说明书
3 产品结构说明
1—— 连接指示灯
2—— 模式指示灯
3—— 电源按键（带指示灯）
4—— 超声传感器
5—— 主机
6—— 散热孔
7—— L 型手柄
8—— 上盖
9—— Type-C USB 接口

M1 产品说明书
08
Page
4 开 / 关机和指示说明
指示灯颜色和状态说明
指示灯 颜色和状态 说明
电源指示灯
蓝色常亮 电源充足或开机充电已满
红色常亮 充电中 …
红色慢闪 电量≤ 20%
红色快闪 电量≤ 10%
灯灭 关机或关机充电已满
模式指示灯
绿色常亮 进入拍摄模式
黄绿交替闪烁 开机中 …
黄绿交替慢闪 睡眠中 …
灯灭 关机
连接指示灯
红蓝交替闪烁 等待连接 …
蓝色常亮 连接成功
灯灭 关机
开机：
长按电源键 3 秒，看到模式灯“黄绿交替闪烁”后松开手指，相机进
入开机启动程序，待三盏灯均亮起，表示相机开机成功。
关机：
长按电源键 3 秒，看到灯灭松开手指，相机关机。

09 Page
M1 产品说明书
开机后相机底部超声传感器会有一个自动校准操作，当相
机长时间放置后开机，自动校准时间会延长，可能会听到
短暂的细微声响，这是正常现象。
以下情况，相机会自动关机：
1）相机电量低至 5% ；
2）不当使用导致相机温度达到 90℃预警值。

M1 产品说明书
10
Page
5 连接设备
胎儿相机与手机间采用“点对点”的 Wi-Fi 传输方式。
手机直接连接相机主机进行数据通信
相机开机后会广播一个 Wi-Fi 热点，手机连接该 Wi-Fi 热点、APP 与
设备建立连接后才可以进行拍照操作。
Wi-Fi 热点名称：Marvoto_M1_******
Wi-Fi 密码：12345678
连接操作步骤
1、使用前请检查相机和手机电量，保证电量充足。
2、请确认手机是 iOS7.0 以上或 Android7.0 以上系统。
第 1 步安装“胎儿相机”APP
用浏览器扫描下方的二维码或产品外包装盒上的二维码，下载安装
“胎儿相机”APP。

11 Page
M1 产品说明书
iOS 用户可以直接在 APPStore 中输入“胎儿相机”搜索下载。
Android 用户可以在 Googleplay、应用宝市场输入“胎儿相机”搜索
下载。
第 2 步 注册、登录
打开 APP，进入注册页面，选择邮箱注册或手机号注册，按页面指引
完成注册登录。
第 3 步 添加设备
注册登录后进入首页，点击“添加设备”，进入添加流程：
iOS 端用户按如下操作进行：
开机，确认红蓝灯交替闪
烁后进入下一步
按提示去手机"设置
→ Wi-Fi" 页 面 连 接
"Marvoto_M1_" 命 名 的
Wi-Fi，密码 12345678
返回 APP，点击 首 页“连
接”按钮，连接成功后会
看到“已连接”

M1 产品说明书
12
Page

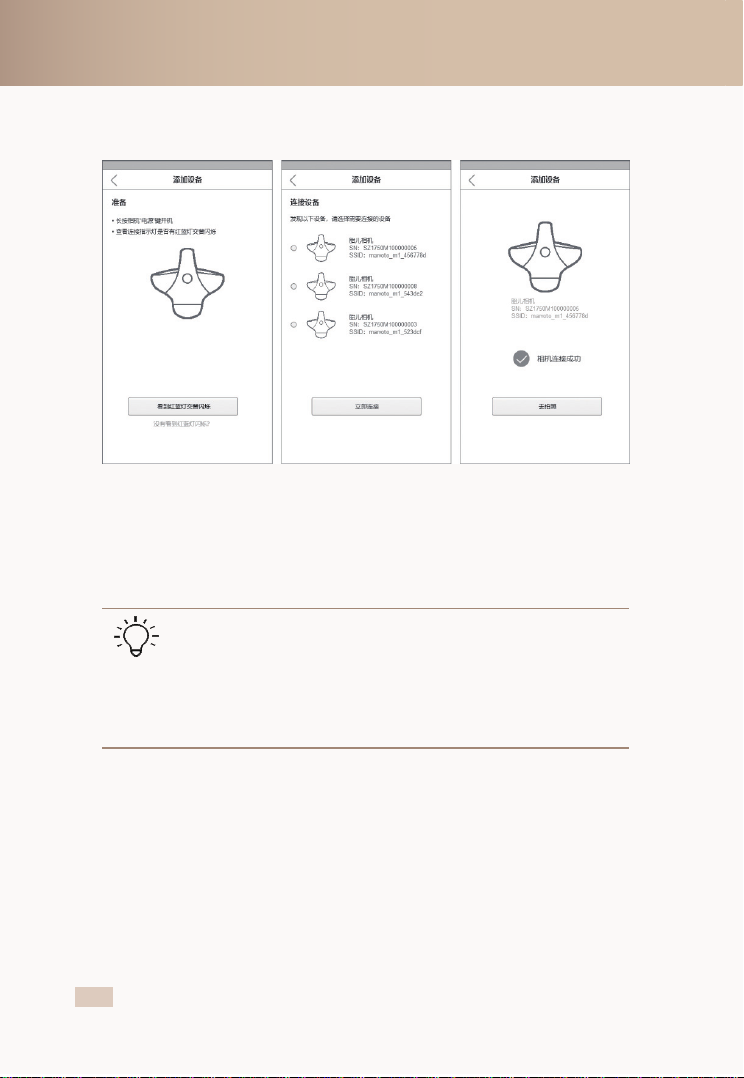

Android 端用户按如下操作进行：
手机搜索到设备，选择设
备，点击“立即连接”
连接成功开机，确认红蓝灯交替闪
烁后进入下一步
Android 用户点击“去拍照”会进入拍照界面；iOS 用户点击首页“开
始拍照”按钮进入拍照界面。
手机连上胎儿相机后，手机将不能访问互联网，需要接入
网络的功能，比如 APP 内“分享”“提交”功能、手机上其
他应用上网功能均无法使用，需要断开与相机的连接、切
换到正常 Wi-Fi 连接后才能访问互联网。

13 Page
M1 产品说明书
6 拍摄
胎儿相机有“专业模式”和“高级模式”两种工作模式。
专业模式拍摄的是二维影像视频，高级模式拍摄的是三维影像视频。
专业模式拍摄的二维影
像 —— 黑白扇形图像
高级模式拍摄的三维影
像 —— 真人肤色图像
拍照准备：找一张舒服的沙发或床，孕妈妈半躺在沙发或床上。
6.1 专业模式拍摄
在扇形图像上
找到宝宝位置
转动或倾斜相
机，找到 最 佳
拍摄角度
点 击“录 制”
录制二维影像
视频
第 1 步 涂抹耦合剂
拧开耦合剂盖，挤压耦合剂均匀涂抹在孕妈妈肚皮上。为便于确认
胎儿的位置，涂抹面积可以大一点。
第 2 步 把相机置于肚皮涂抹耦合剂处
握持方式

M1 产品说明书
14
Page
轻轻按压，使相机与腹部皮肤更好地贴合，有利于采集到更清晰的
图像。
第 3 步 缓慢移动相机，寻找宝宝位置
在黑白的扇形图像上，位置合适时，相机放上去就可以看到小宝宝的
影像。
为获取较佳的拍摄角度，需要慢慢转换相机角度或移动相机位置。
旋转前 将相机旋转 90 度后
尝试调节亮度和对比度，以便获取到明暗最佳、清晰的宝宝图像。
第 4 步 点击“录制”按钮录制视频
点击界面下方“ ”按钮开始录制二维影像视频。
点击“ ”按钮结束录制。点击“ ”按钮截取并保存当前帧图片到
相册。
6.2 高级模式拍摄
专业模式下点击“高级模式”或向左滑动菜单区可切换到“高级模式”。

15 Page
M1 产品说明书
高级模式首先看到的是一幅和专业模式一样的黑白扇形图像，因为
高级模式需要先在扇形图像上“取景”—— 找到宝宝位置、确定好拍
摄角度、调好取景框，点击“拍摄”才能处理生成三维影像视频。
在扇形图
像上找到
宝宝位置
调节取景
框位置和
大小
点击“拍摄”
进入实时三
维视频
录制视频，
旋 转、调 节
滤 镜、灯 光
至图像最佳
第 1 步 找到宝宝，调节“取景框”至合适位置及大小
找到宝宝位置并调节好相机角度后，需要调节“取景框”：
红色取景框 —— 已激活，可
以调节
白色虚线 —— 不可以调节
白色取景框 —— 不可以调节
红色虚线 —— 已激活，可以
调节
取景框变为“红色”表示取景框已激活处于可调节状态：
移动取景框：手指在图像区域移动，取景框会跟随移动；
缩放取景框：两指在屏幕上做缩放动作，取景框会跟随缩放。
取景框中间的虚线是一条分割线，取景框内虚线以下的图像区域将
是三维影像所呈现的内容。
将生成三维影像的图像区域，
框外的图像不会生成三维图像

M1 产品说明书
16
Page
点击页面下方的“ ”图标，切换激活分割线调节（连续点击可切换
激活“取景框”和“分割线”调节）：
手指放在虚线上向上或向下滑动，虚线跟随向上或向下弯曲；
指放在虚线两端上滑 / 下滑，可移动端点位置。
第 2 步 w 点击 “拍摄”进入实时三维视频
确定好拍摄角度及取景框位置和大小后，停止移动相机，维持当前的
按压力度，点击页面下方的 按钮会处理生成宝宝的实时三维影像。
点击“ ”按钮截取并保存当前帧图片到相册。
高级模式准备 实时三维视频 保存视频
三维视频图像优化调节
实时视频页面提供了旋转、灯光、滤镜调节。尝试调节，有助于拍摄
到较佳的三维影像。
1）滤镜调节
尝试滑动滑杆或点击“+”“-”按钮，三维照片上的图像信息会跟随
变少或变多，调节滤镜值至能看清拍摄目标。

17 Page
M1 产品说明书
2）灯光
点击“ ”图标，三维图像上会有灯光效果（类似摄影棚拍摄时的“打
灯”），连续点击，可切换不同方向的灯源。
第 3 步 点击 “结束录制”按钮，结束录制
点击页面下方的“ ”按钮完成当前视频录制并进入“保存”界面，点
击“ ”保存视频。
6.3 拍摄小课堂
耦合剂有什么作用？
超声耦合剂是一种以水为主要成分制成的凝胶。在人体超声检查时，
超声探头和皮肤之间的空气会影响超声波的发射 - 接收，涂抹耦合
剂，可以使探头和皮肤紧密贴合，排除空气的影响，有利于采集到更
清晰的图像。耦合剂还可以使探头更容易在皮肤表面滑动。
拍照结束后，用纸巾将肚皮和相机上的耦合剂擦除干净即可。
滤镜值太大，胎儿身体的
部分数据被滤掉了
滤镜值太小，多余的干扰
信息太多
滤镜值合适，胎儿清晰、
饱满，干扰少

M1 产品说明书
18
Page
看不懂扇形图像上的内容？
扇形图像专业名称叫“二维图像”或“切面图像”，它是由一个个明暗
不等的光点所组成的平面图像。
扇形图像上越亮（颜色越白）的区域说明此处人体组织的超声回波信
号越强，越暗（颜色越黑）的区域超声波回波信号越弱。
一般来说，人体的骨骼、血管壁、筋膜等在二维图像上的影像会越亮，
血液、羊水、尿液等液体在二维图像上的影像是黑的，肌肉、肝脏等实
质脏器或组织则是明暗不等的灰色影像。
以上图为例，这是一个 26W 左右宝宝的二维图像，图像上黑色比较干
净的区域是羊水，因为羊水比较干净，黑白对比分明，所以能够轻易地
辨别出下方宝宝的头。
相对来说，宝宝的头、手、脚或腿是比较容易辨别的，且二维图像上宝
宝是会动的，孕妈妈看几次后，慢慢就会熟悉能够辨别出宝宝的头、手
和脚了。
